NÁVOD K OBSLUZE WS304-10 Elektrobock

- učení funkce ČASOVÁNÍ

tl.ON/OFF

- učení funkce ZAP/VYP

dioda PWR

indikace pro napájení

diody R1-R10

indikace stavu výstupních kontaktů R1-R10

ROZMĚRY

výstupní kontakty R1-R10 jsou bezpotenciální, pro připojení max. zátěže 16A (AC1)/kanál
každému výstupu lze přířadit funkci ZAP/VYP (ON/OFF) nebo časování od 1 s do 8 hod. (TIME)
každý kanál je schopen přijímat signály od max. 10-ti různých vysílačů (řady WS3xx)

FUNKCE

10-ti kanálový přijímač WS304-10 slouží k bezdrátovému ovládání až 10-ti spotřebičů pomocí dálkových ovladačů řady WS3xx (např. klíčenka WS310, tlačítka WS330 a WS340 více na www.elbock.cz). Přijímač je schopen na 1 kanál přijmout signál od max. 10-ti různých tlačítek (ovladačů).

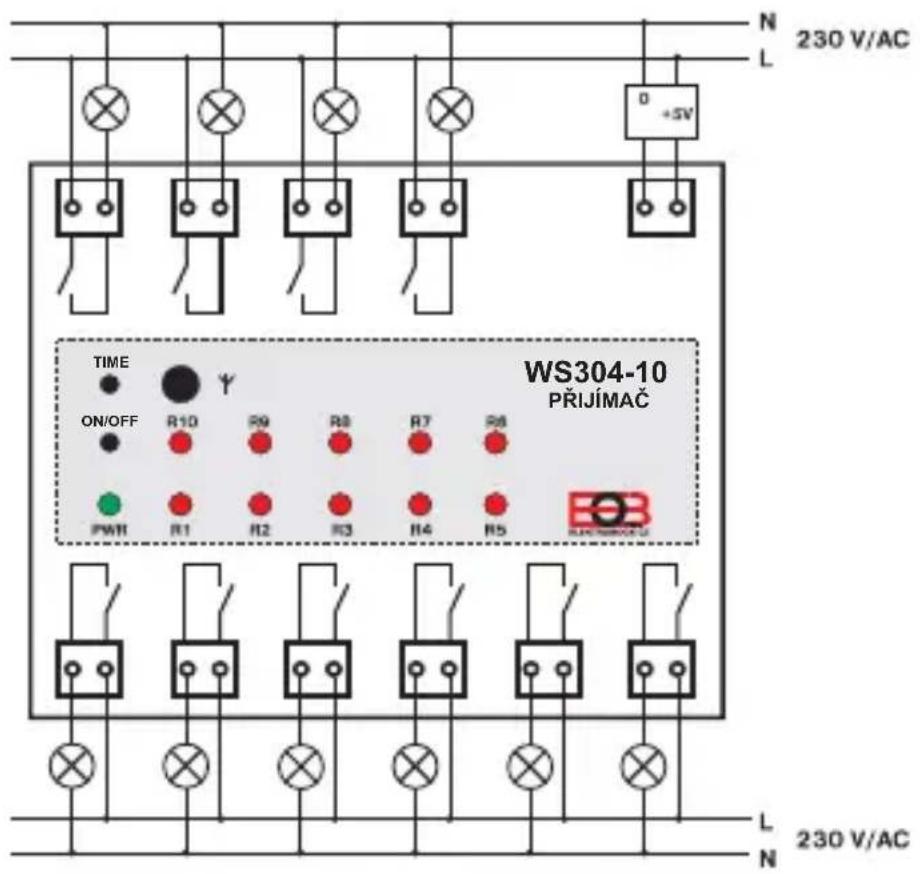

SCHÉMA ZAPOJENÍ

Napájecí zdroj +5V:

doporučujeme použit

s montáží do zásuvky

2) AD05-DIN napájecí zdroj na DIN

lištu +5V/2.5A/DC

Externí anténa

Pro zvýšení dosahu je možné použit externí anténu 433,92 MHz. Odpojte standardně dodávanou anténu a připojte externí anténu do konektoru SMA a anténu umístěte vně instalační krabice.

MONTÁŽ

! Upozornění:

1) Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0.5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu!
2) Montáž je nutné provádět bez napětí!
3) Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!
4) Jelikož celý systém pracuje na obousměrné rádiové frekvenci 433,92 MHz dodržujte pokyny při montáži a umístění!

Přijímač

je přizpůsoben pro montáž na DIN lištu. Provozní napětí je +5 V /DC.

Ke svorkám 0 a +5 V připojte adaptér (AD05-DU s montáží do zásuvky nebo AD05-DIN s montáží na DIN lištu). Adaptér připojte na 230 V/AC.

Připojení spotřebičů

Výstupy R1-R9 jsou bezpotenciální a je možné k nim připojit spotřebiče do 16 A (AC1), podle schématu! Při spínání větších zátěží použijte pomocné relé!

INDIKACE DIOD

ZELENÁ dioda

PWR SVÍTÍ = indikace napájení WS304-10

ČERVENÉ diody

PROBLIKNE (1x/8 s) = není naučen žádný kód

SVÍTÍ = indikace sepnutí daného kanálu

NESVÍTÍ = indikace vypnutí daného kanálu

BLIKÁ STROBOSKOPICKY (10 x/1s) = indikace slabé

baterie ve vysílači, který ovládá daný kanál

UVEDENÍ DO PROVOZU - NAKÓDOVÁNÍ

Po montáži a připojení spotřebičů, zapněte hlavní jistič - rozsvítí se zelená dioda PWR a přijímač je připraven k dalšímu použití.

1) VYMAZÁNÍ PAMĚTI VŠECH KANÁLŮ

- na přijímači stiskněte současně tl. ON/OFF a TIME držte cca 5 s, dojde k vymazání paměti všech kanálů najednou.

Diody R1-R10 začnou blikat v intervalu 1x za 8 s, tím indikují prázdnou paměť (na žádném kanálu není naučen kód)!

2) FUNKCE ON/OFF (ZAPNUTO/VYPNUTO)

Požadujeme zapnutí a vypnutí výstupu stisknutím tlačítka. Jeden kanál (výstup) je možné ovládat až 10-ti různými tlačítky.

- na přijímači stiskněte 1x tl. ON/OFF začne rychle blikat dioda R1 =1.kanál (výstup) je v REŽIMU UČENÍ

- na zvoleném vysilači vyberte tlačítko pro ZAPNUTÍ. Stisknutím vybraného tlačítka dojde k vyslání signálu do přijímače, kód pro zapnutí je naučen. Jakmile začne dioda R1 blikat pomalu, přijímač čeká na kód pro VYPNUTÍ.

- na zvoleném vysílači vyberte tlačítko pro VYPNUTÍ (může být stejné jako pro zapnutí nebo při použití více-kanálového vysílače i jiné). Vybrané tlačítko stiskněte, tím dojde k vyslání signálu do přijímače a kód pro vypnutí je naučen, dioda R1 zhasne.

Tím je funkce ON/OFF naučena na 1.kanál (výstup).

b) NAKÓDOVÁNÍ DALŠÍCH KANÁLŮ

- na přijímači stiskněte tl. ON/OFF tolikrát, až začne blikat dioda výstupu, který chcete naučit (např. stiskněte tl. ON/OFF 2x pro výstup 2; stiskněte tl. 7x pro výstup 7 atd.) = vybraný kanál R2-R10 (výstup) bude v REŽIMU UČENÍ

- dále postupujte jako při učení 1.kanálu

Po naučení daného kanálu (R1-R10) na funkci ON/OFF je možné výstup zapínat a vypínat pouhým stisknutím tlačítka. Při zapnutí se rozsvítí dioda daného kanálu, při vypnutí dioda zhasne. Vypnutí daného kanálu je možné až po cca 3 s!

Nevyužité kanály budou blikat v cyklu 1x za 8 s.

c) VYMAZÁNÍ KÓDU VYBRANÉHO KANÁLU

- použijte pouze v případě chybného nakódování

- na přijímači stiskněte tl. ON/OFFtolikrát až začne blikat dioda výstupu, u kterého chcete kód vymazat

- na přijímači podržte tl. ON/OFF čca 3 s, tím dojde k vymazání kódu na vybraném kanálu (kódy ostatních kanálů zůstanou zachovány!)

3) FUNKCE TIME (ČASOVÁNÍ v rozmezí od 1 s do 8 hod.)

Požadujeme zapnutí stisknutím tlačítka, následné časování a automatické vypnutí po nastavené době. Jeden kanál (výstup) je možné ovládat až 10-ti různými tlačítky.

- na přijímači stiskněte 1x tl. TIME, začne rychle blikat dioda R1 =1.kanál (výstup) je v REŽIMU UČENÍ

- na zvoleném vysílači vyberte tlačítko pro zapnutí ČASOVÁNÍ. Stisknutím vybraného tlačítka dojde k vyslání signálu do přijímače, kód pro zapnutí časování je naučen. Jakmile začne dioda R1 blikat pomalu, přijímač začne odměřovat čas a bude čekat na kód pro VYPNUTÍ.

- po uplynutí Vámi požadovaného času (od 1 s do 8 hod.) stiskněte na vysílači stejné tlačítko, tím dojde k vyslání signálu do přijímače a časování je ukončeno, dioda R1 zhasne.

Tím je funkce TIME naučena na 1.kanál (výstup).

b) NAKÓDOVÁNÍ DALŠÍCH KANÁLŮ

- na přijímači stiskněte tl. TIME tolikrát, až začne blikat dioda výstupu, který chcete naučit (např. stiskněte tl. TIME 2x pro výstup 2; stiskněte tl. TIME 7x pro výstup 7 atd.) = vybraný kanál R2-R10 (výstup) bude v REŽIMU UČENÍ

- dále postupujte jako při učení 1.kanálu

Po naučení daného kanálu (R1-R10) na funkci TIME je možné výstup zapnout na nasatvenou dobu pouhým stisknutím tlačítka. Při zapnutí se rozsvítí dioda daného kanálu, po odčasování dioda zhasne.

Nevyužité kanály budou blikat v cyklu 1x za 8 s.

c) VYMAZÁNÍ KÓDU VYBRANÉHO KANÁLU

- použijte pouze v případě chybného nakódování

- na přijímači stiskněte tl. TIME tolikrát až začne blikat dioda výstupu, u kterého chcete kód vymazat

- na přijímači podržte tl. TIME cca 3 s, tím dojde k vymazání kódu na vybraném kanálu (kódy ostatních kanálů zůstanou zachovány!)

WS304-10 je 10-ti kanálový přijímač určený k montáži na DIN lištu a slouží pro bezdrátové ovládání až 10-ti různých elektro-spotřebičů bez nutnosti sekání zdí.

Výhody:

• k ovládání lze použít vysílače řady WS3xx
• každé zařízení je možné ovládat až 10-ti různými vysílači
• na přijímači je možné volit funkce ON/OFF (ZAPNUTÍ/VYPNUTÍ) nebo TIMER (ČASOVÁNÍ od 1s do 8 hod.)
• bezpečný kódovaný prénos signálu bez možnosti vzájemného ovlivňování jednotlivých prístrojů
• indikace stavů diodami (zapnutí, vypnutí, slabé baterie ve vysílači)

Technické parametry
Napájení	5 V/DC ,max.900 mA (AD05-DU, AD05-DIN)
Frekvence	433,92 MHz
Dosah	150 m (na volné ploše), 20 m (v zástavbě)
Citlivost	< -102 dBm
Počet výstupních kanálů	10 (bezpotenciální kontakty)
Výstupy R1-R10	relé, max.16 A (AC1)
Stupeň krytí	IP20
Třída ochrany	II
Pracovní teplota	0°C až +40°C

Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek WS304-10 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

V Kuřimi 1.4.2010 k nahlédnutí na www.elbock.cz
