NÁVOD K OBSLUZE BT32 Elektrobock

Popis přijímače.... 3

Montáž přijímače.... 3

Popis vysílače.... 4

Montáž vysílače.... 5

Párování.... 5

Konfi gurace WiFi.... 6-8

Pracovní režimy.... 9

Nastavení konstant v aplikaci.... 10-11

Nastavení programu.... 12

Režim dovolená.... 13

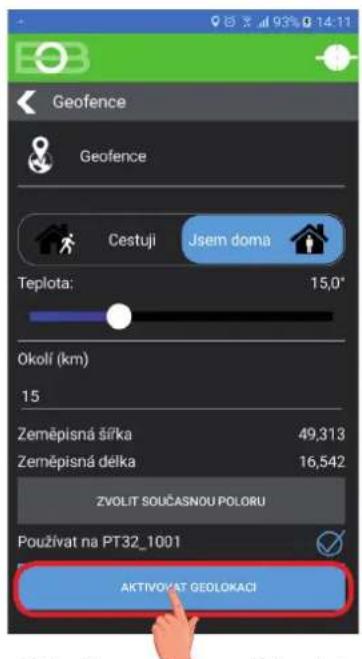

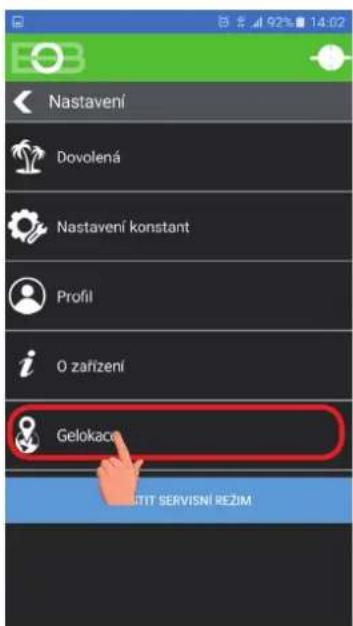

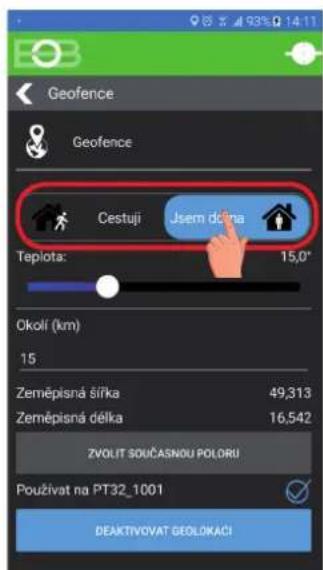

Geolokace.... 14-15

Tipy 16

Technické parametry.... 16

Video

Prohlédněte si video, které Vám usnadní PRVNÍ NASTAVENÍ:

https://www.elektrobock.cz/termostat-s-wifi-modulem/p1798

Na našem kanálu youtube můžete sdílet i další videotutoriály a novinky v našem sortimentu.

https://www.youtube.com/channel/UC68bFklkudV5pW0sNQzQjow

LED	SIGNALIZACE NA PŘIJÍMAČI
	svíti při správném připojení k el.síti
	svíti pokud je sepnuté výstupní relé
	bliká při vysilání nebo příjmu signálu
	bliká pokud je prázdná paměť E-EPROM
	svíti pokud je PORUCHA (pokud do cca 6-ti hodin nepříjme žádný signál od vysilače přejde do režímu 2 min. ZAPNUT a 8 min. VYPNUT)
	bilkají STRÍDAVĚ - režím učení kódu
	bilkají SOUČASNĚ - kód byl naučen
	svíti SOUČASNĚ - režím mazání pamětí

• Napájení přijímače 230 V/ 50 Hz
- Přijímač se systémem SAMOUČENÍ KÓDŮ

a s paměti E-EPROM (uchová kód i při výpadku napětí)

• Dvou-vodičové připojení ke kotli (bezpotenciální kontakt)
• Indikační LED pro signalizaci stavů - indikace napájení

- sepnuté relé

• vyslání/ přijem signálu
• poruchový stav (nezámrzový režim)

Montáž přijímače

Schéma zapojení:

Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0,5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu!

• vypněte hlavní jistič
• zapojte přijímač ke kotli podle schématu (u kotle využijte svorky určeny pro prostorový termostat 2 vodiče!)
• připojte přijímač k elektrické síti 230V/50Hz
• zapněte hlavní jistič, na přijímači se rozsvítí zelená dioda a tím je přijímač připraven k dalšímu nastavení

Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!

OVĚŘENÍ FUNKCE

Z výroby je BT32 WiFi nakonfigurován a připraven k použití - po zprovoznění přijímače s vysílačem stačí použit režim TEST na vysílači:

Stiskněte 2 x tl. "MENU", otočením tl. " \ " vyberte režim TEST a potvrd'te tl." ✉". Na LCD se objeví nápis TEST RFM, otočením tl. " \ " se spustí test připojení termostatu. Dojde k několikanásobnému zapnutí a vypnutí výstupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO).

Bezdrátový termostat s ovládáním přes internet, se kterým máte úspory pod kontrolou. Vestavěný WiFi modul umožňuje dálkovou správu termostatu z jakéhokoli místa na světě. Díky aplikacím pro chytré telefony je možné nejen upravovat požadovanou teplotu, provádět nastavení týdenních programů, dovolené, změnu režimů, ale i celý topný systém vypnout. Pro nastavení se využívá jednoduchých ovládacích prvků a intuitivní navigace ve vybraném jazyku (CZ/PL/EN/DE/RU/SK). Tento unikátní termostat s dosahem až 35 m (v zástavbě), velkým podsvíceným displejem a inteligentní PID regulací nabízi široké možnosti použití v obytných domech, kancelářich, rekreačních objektech. Novinkou je funkce GEOLOKACE, která slouží ke změně teploty v závislosti na Vaší poloze (resp. poloze Vašeho mobilního zařízení).

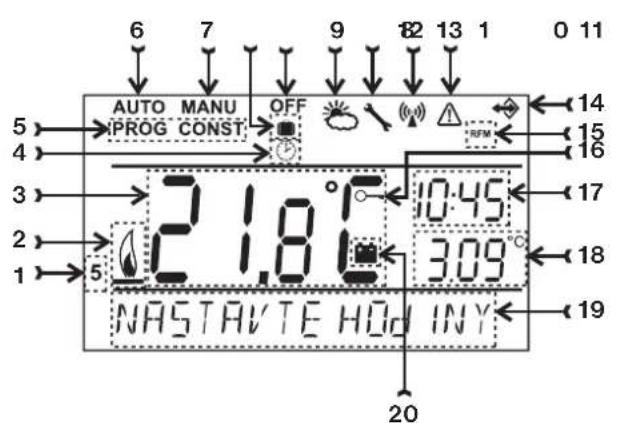

1. Aktuální den (v režim PROG výběr počtu dní pro naprogramování)
   2, Indikace zapnutí topení
   3, Aktuální teplota v mistnosti
   4, Indikace režimu CLOC (nastavení aktuálního dne a času)
   5, Režimy pro nastaveni programů (PROG) a konstant (CONST) (str. 5)
   6, Automatický režim
   7, Manuální režim
   8, Režim dovolená
   9, Trvalé vypnutí

10, Letní režim
11, Indikace údržby kotle
12, Indikace vysílání signálu RFM
13, CHYBA vysilání signálu RFM
14, Indikace prípojení externího čidla
15, Indikace bezdrátového režimu RFM
16, Klávesy zamknuty
17, Aktuální čas
18, Aktuální datum/ požadovaná teplota
19, Stavový řádek, který se dynamicky mění podle běžicího procesu
20, Indikace slabých baterii

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca 1.5 m nad zemí. Termostat umístěte do tzv. referenční místnosti, např. obývací pokoj (podle teploty v této místnosti bude docházet ke spínání zdroje tepla).

Montáž smí provádět jen osoba s odpovídající kvalifi kací!

Montáž musí být prováděna bez napětí!

1) Sejměte ovládaci část od spodního krytu přístroje (obr. 1).
2) Připojte napájecí zdroj do konektoru č.1 nebo č.2 (viz str.3). POZOR BT32 WiFi MUSÍ BÝT NAPÁJEN POUZE Z JEDNOHO ZDROJE!!
3) Pokud požadujete zálohu chodu času, umistěte plně nabité dobíjecí akumulátory (viz obr.3).
4) Nasad'te ovládací část na spodní kryt.
5) Vysílač může být umístěn např. na stůl. Doporučujeme použít stojánek, který je součástí balení (montáž viz obr.2)
6) Při instalaci na stěnu dbejte, aby kolem termostatu neprocházela žádná silnoproudá vedení!
7) Otestujte bezdrátové spojení mezi vysílačem a přijimačem str.3 (OVĚŘENÍ FUNKCE - TEST).
8) Při prvním zapnutí (nebo resetu) se na vysílači objeví nápis "NASTAVTE HOdINY", "NASTAVTE WIFI".
9) Pokračujte konfi gurací podle vybraného způsobu ovládání viz str.6.

Obr.1

Obr.3

Termostat umožňuje zálohování chodu času při výpadku napájení. Je nutné použít dobíjeci akumulátory 2x1,2 V typ AA/R6. Po výpadku napájení bude čas stále aktuální (životnost cca 2 roky podle typu použitých akumulátorů).

Výhodou je dobíjení akumulátorů po znovuobnovení napájení.

BĚHEM NAPÁJENÍ BATERIEMI JE WIFI MODUL VYPNUTÝ - TERMOSTAT NELZE OVLÁDAT DÁLKOVĚ!

POZOR AKUMULÁTORY NESLOUŽÍ K NAPÁJENÍ TERMOSTATU, K NAPÁJENÍ JE NUTNĚ POUŽIT ZDROJ AD05-jack (viz str.3)

Párování přijímače s vysílačem

Z výroby je BT32 WiFi nakonfigurován a připraven k použití - po zprovoznění přijímače s vysílačem stačí oveřit funkci (viz str.3)! Pokud ovšem dojde k vymazání paměti vysílače (tovární reset), použijte následující postup:

A

Stiskněte krátce „FUNKČNÍ TLAČÍTKO“ na přijimači.

B

Stiskněte 2x MENU

C

Otočenim tl. najděte „REZIM TEST“.

D

Stiskněte 1x

E

Otočením tl. spustíte TEST.

Po spárování dojde k několikanásobnému zapnutí a vypnutí výstupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO).

Ujistěte se, že vlastníte:

• WiFi router
  • platnou emailovou adresu

- chytrý telefon (Android/ Apple) nebo zařízení (PC) s Win10

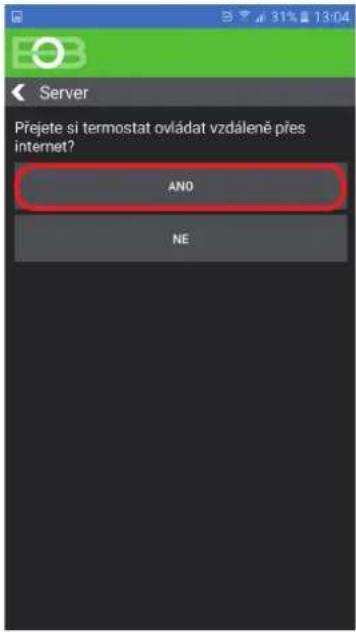

VYBERTE ZPŮSOB OVLÁDÁNÍ TERMOSTATU:

1) Ovládání přes SERVER (odkukoliv v dosahu internetového připojení).
- proved'te konfi guraci pomoci chytrého telefonu nebo PC.
2) Ovládání přes Váš router mimo domácí sit, je nutné mit veřejnou IP adresu.
- proved'te konfi guraci pomocí chytrého telefonu nebo PC.
3) Ovládání v dosahu vašeho routeru (pouze v domácnosti), není nutné mit veřejnou IP adresu.
- proved'te konfi guraci pomoci chytrého telefonu nebo PC.
4) Ovládání v rámci bytu, kde není WiFi připojení. Termostat si vytváři vlastní WiFi hotspot (AP-přístupový bod).
- proved'te konfi guraci pomocí chytrého telefonu nebo PC.
5) Ovládání a nastavení termostatu přes USB kabel pomocí PC s Win10.
- proved'te konfi guraci pomoci počítače.
6) Manuální ovládání, vždy víte co se děje a můžete termostat ručně přenastavit.
- přelistujte na str.8.

Konfi gurace

1. STÁHNĚTE APLIKACI DO CHYTRÉHO TELEFONU

Aktuální verze pro WIN10 naleznete na Microsoft Store pod názvem: EOB PT-WiFi https://www.microsoft.com/cs-cz/p/eob-pt-wifi/9pljr31qfvx2#activetab=pivot:overviewtab

Aktuální verzi pro Android naleznete na Google Play pod názvem: EOB PT-WiFi https://play.google.com/store/apps/details?id=cz.elbock.EOB_PT_WIFI

Aktuální verzi pro iOS naleznete na App Store pod názvem: EOB PT-WiFi https://apps.apple.com/cz/app/eob-pt-wifi/id1435475591?l=cs

EOB PT-WiFi_android

EOB PT-WiFi_win10

EOB PT-WiFi_iOS

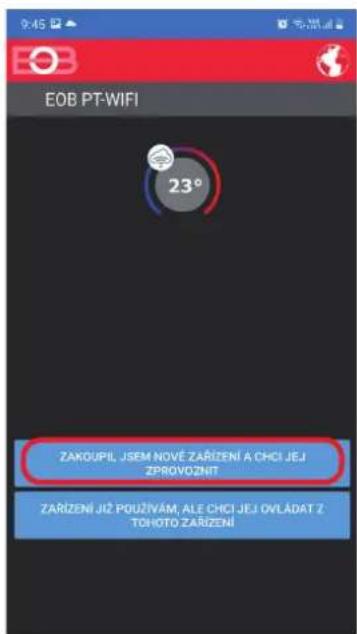

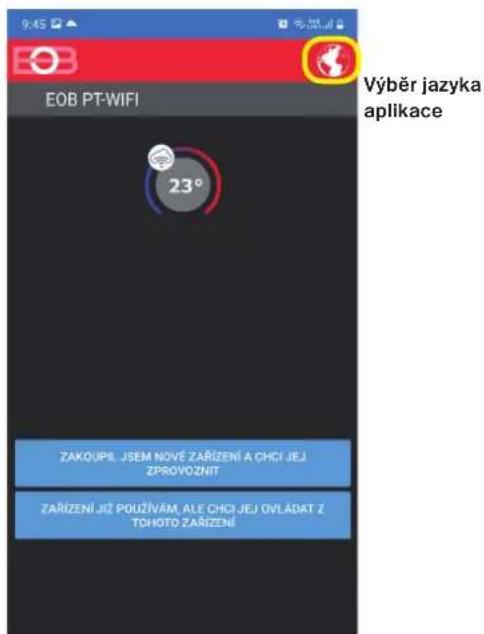

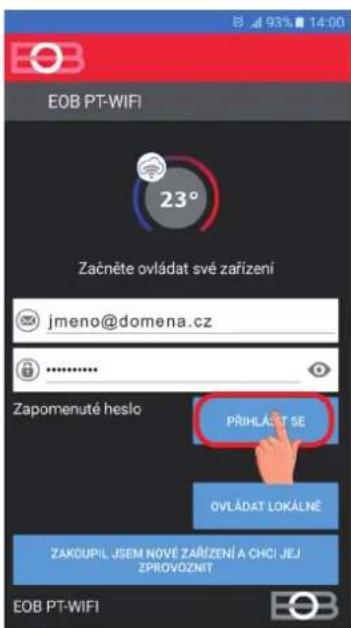

2. SPUŠTĚNÍ APLIKACE

Ujistěte se, že máte termostat namontovári a napájen!

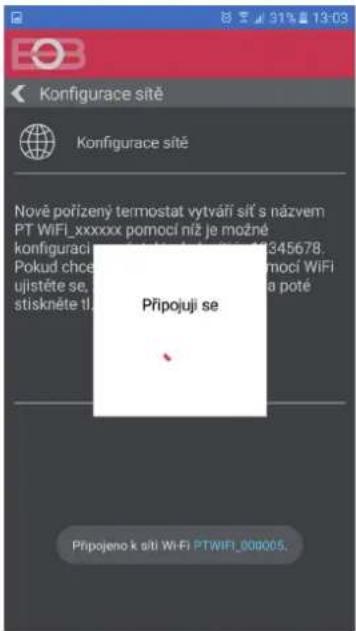

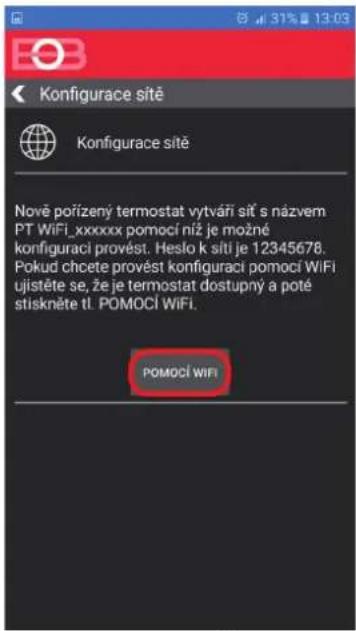

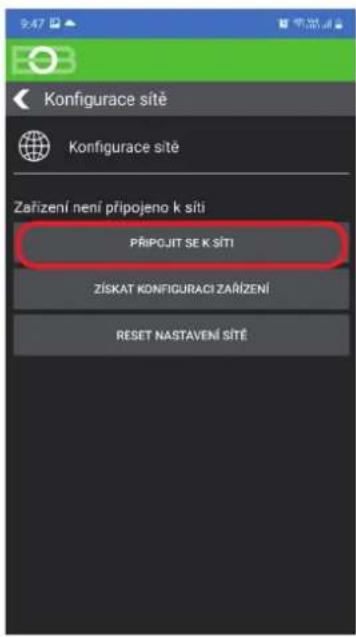

3. NASTAVTE TERMOSTAT POMOCÍ WiFi

Zvolte POMOCÍ WIFI

Pokud je wyżadováno heslo zadejte: 12345678
U Android 9 a vyšší ponechte připojení WiFi, která nemá přístup k internetu

Stiskněte OK, nutné pro vyhledání sítí.

4. VYBERTE SÍT A ZADEJTE HESLO SÍTĚ

JAK PROVÉST RESET TERMOSTATU:

• stiskněte 2 x tl. MENU (Esc)
• kolečkem vyberte Konstanty
• několikanásobným stisknutim kolečka vyberte konstantu číslo 22.Verze
• dlouze stiskněte tl. MENU (Esc)

Na LCD se objeví RESET, vyčkejte cca 30 s a opakujte konfi guraci.

Pokud se Vaše síť neobjeví v seznamu, klikněte vlevo dole na tlačitko: VAŠE SÍŤ NENÍ V SEZNAMU a pokračujte dále podle instrukcí.

Zadejte správné heslo Vaší vybrané sítě. Doporučujeme zobrazit heslo.

! POZOR:

Pokud zadáte špatné heslo nebo název sitě, termostat se nepřipoji a je nutné jej uvést do továmího nastavení a opakovat konfi guraci!

A
Zákl. zobrazeni

2x MENU

B
Objevi se AUTO popř. MANU

Otočením kolečka vyberte režim Konstanty

C

Výběr potvrdíte stisknutim kolečka.

D

Otočenim kolečka wyberte konstantu 22.Verze

E

Dlouze stiskněte tl. Esc až se na LCD objeví RESET

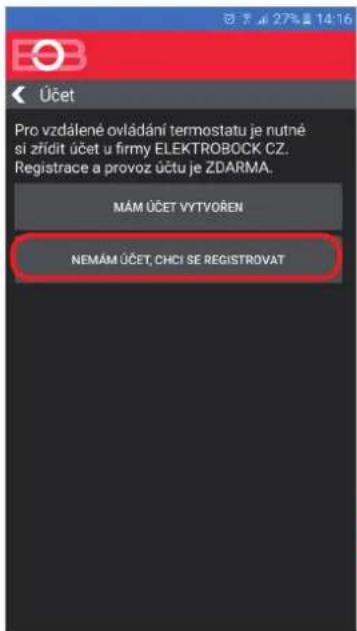

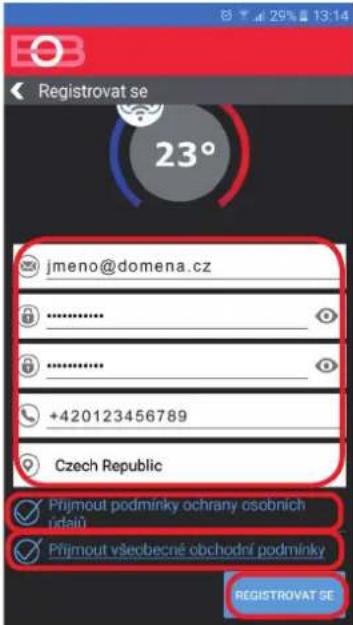

5. VYTVOŘTE SI ÚČET NA SERVERU ELEKTROBOCK CZ

Pojmenujte si dané zařízení (např. Termostat doma)

Doporučujeme zadat heslo, které není svázané s vašim emailovým účtem!
Slouží pouze pro připojení k
účtu na server ELEKTROBOCK CZ.

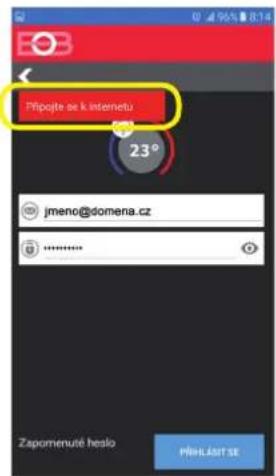

Pokud se objeví tato hláška, zkontrolujte zda vybraná síť má přístup k internetu!

Po úspěšné
registraci najdete
ve své e-mailové
schránce e-mail
s ověřovacím
odkazem.
Klikněte na něj a
stiskněte OK.

Pokud Vám
mail nedorazil,
zkontrolujte
znovu

emailovou
adresu, popr.
ověřte zda
mail neuvizl
ve SPAMU!

Poté se
termostat

automaticky
připojí, v
aplikaci uvidite
aktuální údaje
z termostatu.

připojeno

odpojeno

Prvním stisknutím kteréhokoli tlačitka dojde k aktivaci podsvicení displeje. Dalšim krátkým stiskem tl.“ MENU “ vstoupíte do hlavního menu, kde je možný výběr provozních režimů.

AUTO

V režimu AUTO pracuje termostat dle nastaveného týdenního programu.

MANU

V režimu MANU pracuje termostat dle jedné nastavené teploty, dokud není ručně změněna.

OFF

Termostat je vypnutý

Pracovni režim OFF doporučujeme použivat v období mimo tepnou sezónu
i Nezámrzová ochrana (3 °C) je stále aktivní.

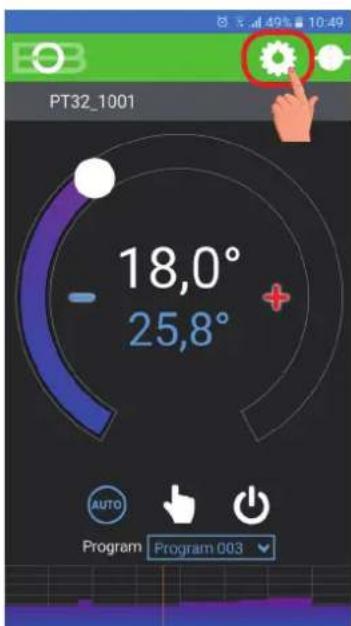

Spustte aplikaci a klikněte na připojit. Objeví se základní obrazovka s možností nastavení režimů.

ZMĚNA PRACOVNÍHO REŽIMU

A
Zákl. zobrazení

B

otočením kolečka vyberte režim, výběr potvrd'te stisknutím kolečka.

Kliknutim na danou ikonu vyberte požadovaný režim.

V aplikaci je možné nastavit základní konstanty a V SERVISNÍM REŽIMU další konstanty, které souvisi s regulaci systému. Nastavení v aplikaci vždy provádějte následujicim způsobem:

PRO VSTUP DO SERVISNÍHO REŽIMU JE NUTNĚ ZADAT SERVISNÍ HESLO VIZ STR.11! Konstanty označené ikonou servis ✗ se zobrazují pouze v servisním režimu.

TEPLOTNÍ ROZSAH

Nastavení omezení minimální a maximální nastavitelné teploty. Volíme v rozsahu od 3°C do 39°C (po 0.5°C).

TYP REGULACE

Výběr druhu regulace:

PID = proporcionálně integračně derivační regulace

Principem PID je kontinuální porovnávání aktuální teploty místnosti s požadovanou teplotou a automatická adaptace regulátoru daným podmínkám.

Je to nejdokonalejši spojitá regulace, lze dosáhnout nejen krátké doby regulace, ale i vysoké přesnosti bez trvalé regulační odchylky. Minimální doba zapnutí je vnitřně nastavena na 2 minuty pásmo proporcionality jsou 2°C, časový interval je automaticky dopočítáván podle aktuálních teplotních podmínek (viz graf).

HS = Hystereze

Rozdíl mezi požadovanou a skutečnou teplotou.

Pokud je hystereze 1°C, požadovaná teplota 20°C, termostat vypne pri 20°C a znovu sepne pri 19°C (viz graf).

Nastavujeme od 0.1 do 6 °C. Podle nastavené hodnoty bude termostat zapínat při teplotě: T sepnutí = T požadovaná - HYSTEREZE

MINIMÁLNÍ DOBA ZAPNUTÍ

Nastavujeme minimální dobu zapnutí kotle v minutách při hysterezi. Volíme podle typu použitého topného systému v rozmezí od 1 do 5 minut (viz tabulka).

PI = proporcionálně integrační regulace

Princip PI regulace spočivá v porovnání aktuální teploty místnosti s požadovanou teplotou. Cilem PI regulace je dosáhnout a udržovat požadovanou teplotu bez překmitů (viz graf). Pro správnou funkci PI regulace nastavte parametry regulace:

Volí se podle teplotní setrvačnosti objektu. Optimální nastavení bývá 10 až 15 min. Volitelný rozsah 5 min až 20 min (po 1min).

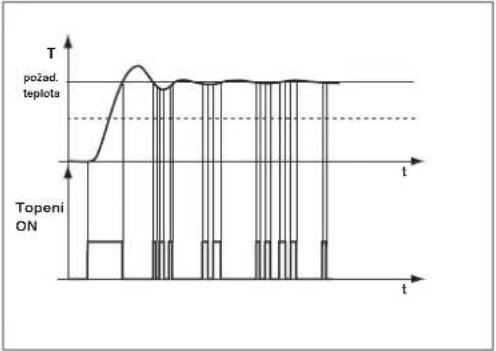

MINIMÁLNÍ DOBA ZAPNUTÍ (z výroby nastavena 2 min.)

Volíme v rozmezí od 1 do 5 minut. Nastavení je dáno typem topného systému a je závislé na volbě časového úseku PI regulace. Doporučujeme nastavit podle tabulky.

Typ vytápěni	Minimální doba zapnutí zdroje
elektrické topení	1
deskové radiátory	2 (3)
litinové radiátory	4
podlahové topení	5

Tento údaj určuje, od jaké hodnoty začne fungovat PI regulace. Např. požadovaná teplota 22°C pásmo proporcionality 1.5°C. Do 20.5°C bude zdroj topit na plno. Po dosažení této hodnoty začne fungovat PI regulace. Pásmo PROPORCIONALITY lze nastavit od 0.5 do 3.0°C (po 0.1°C).

PID REGULACE

Pozn.: Grafy jsou pouze orientační, skutečný průběh regulaci se liši dle aktuálních podmínek v měřeném objektu!

PŘEDČASNÉ ZAPNUTÍ

Tato funkce Vám zaručí požadovanou teplotu v požadovaný čas. Nemusíte přemýšlet, kdy zapnout topení, aby ráno při vstávání bylo teplo a přitom se netopilo zbytečně dlouho předem. Programujete pouze, kdy chcete mit požadovanou teplotu. Termostat si během dvou dnů provozu zjisti tepelné konstanty místnosti a potom spíná topení s požadovaným předstihem. Doba předčasného zapnutí je omezena na 2 hod.

indikace aktivní funkce

VOLBA SUDÝ A LICHÝ TÝDEN:

Toto nastavení je výhodné např. při směnném provozu (každý týden jsou různé požadavky na tepelnou pohodu v objektu). Dojde k automatickému střídání programů Pr8 a Pr9. Tyto programy je možné také upravit podle Vašich požadavku.

program U	1	2	3	4	5	6
Pondělí	06/20	08/18	14/21	17/22	22/17
Úterý	06/20	08/18	14/21	17/22	22/17
Středa	06/20	08/18	14/21	17/22	22/17
Čtvrtek	06/20	08/18	14/21	17/22	22/17
Pátek	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Neděle	07/21	17/23	22/19

program L	1	2	3	4	5	6
Pondělí	08/23	21/18
Úterý	08/23	21/18
Středa	08/23	21/18
Čtvrtek	08/23	21/18
Pátek	08/23	21/18
Sobota	08/23	21/18
Neděle	08/23	21/18

TOPENÍ/ CHLAZENÍ

Nastavení funkce termostatu.

TOPENÍ = při poklesu aktuální teploty pod požadovanou sepne výstupní relé (pro topné systémy)

KLIMATIZACE = při překročení aktuální teploty nad požadovanou sepne výstupní relé (pro chladici systémy)

ÚDRŽBA KOTLE

Nastavime datum, kdy chceme být informováni o nutnosti předepsaného servisu kotle. V sekci Nastavení - O zařizení zobrazi červeně nápis “ Nutná údržba kotle” (údaj zrušíme zadáním nového data pro přístí údržbu kotle!).

AUTOMATICKÁ ZMĚNA ZIMNÍHO/ LETNÍHO ČASU

Pokud je zaškrtnuto, tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusite hlídat kdy se měni čas, termostat se postará o automatické nastavení času pro dané období.

ČASOVÉ PÁSMO

Pokud je zaškrtnuto, umožnuje nastavit přesné časové pásmo umístění termostatu.

ZMĚNIT SERVISNÍ HESLO

Slouží k zablokováni konstant souvisejících s nastavením dané regulace. Výhodné pro servisní techniky. Doporučujeme změnit po prvním připojení k termostatu (z výroby je nastaveno heslo 1234). Po zadání hesla dojde k automatickému přesměrování do záložky „Nastavení konstant“.

Pozn.: Po zadání hesla máte možnost volby NEPOUŽÍVAT SERVISNÍ HESLO, poté můžete pro servisní režim použít jakékoli čtyři čísla a vždy se objeví všechny konstanty. TUTO VOLBU OVŠEM DOPORUČUJEME POUZE TECHNIKŮM!

ZÁMEK KLÁVES

Slouží k zablokování ovládacích prvků. Slouží jako ochrana proti nežádoucí manipulaci cizi osobou.

KÓD KLÁVES

Slouží k zadání kódu, kterým bude možné aktivovat ovládací prvky. Nastavujeme kombinaci 4 čisel (v rozmezí 0 až 9). K zamčení kláves dojde do 1 minuty (po vstupu do základního zobrazení), na LCD je zobrazen symbol “○→”. Při stisknuti jakéhokoli tlačitka se na LCD objeví výzva k zadání kódu kláves, po zadání správného kódu je možné provádět jakékoli změny (ovládací prvky jsou opět funkční). K opětovnému zablokování ovládacích prvků dojde automaticky po ukončení nastavování (cca do 1 min.).

DOPORUČENÍ: - kód kláves si zaznamenejte do tabulky

zrušení kódu je možné zrušením zaškrtnutí v aplikaci nebo uvedením termostatu do továrního nastavení

VÁŠ KÓD

Umožňuje provést reset přijímače do továrního nastavení. Pozor dojde k vymazání konfigurace WiFi sitě a termostat pak bude nutné znovu nastavit!

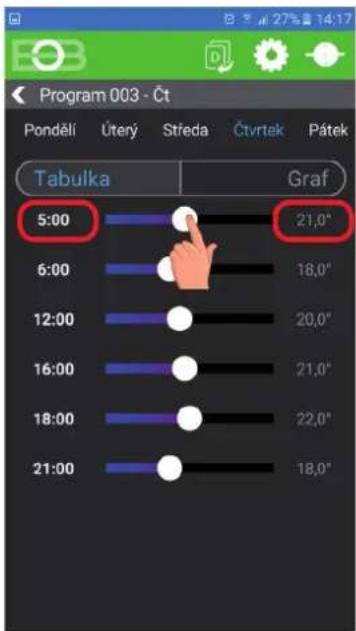

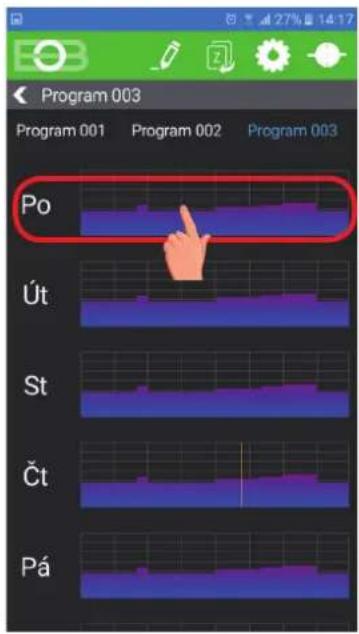

Kliknutím na graf v aplikaci je možné měnit programy. K dispozici je 9 týdenních programů s 6ti teplotními změnami na den (program 8 a 9 program se využivá při volbě sudý/lichý viz str.11).

Klikni na teplotni program

Vyber den, který chceš nastavit

Zvol možnost nastavení pomocí grafu nebo tabulky.

Kliknutím na údaj změň postupně hodnoty času. Teplotu lze nastavit tažením nebo kliknutím na údaj teploty.

program 1	1	2	3	4	5	6
Ponděli
Úterý
Středa
Čtvrtek
Pátek
Sobota
Neděle

program 2	1	2	3	4	5	6
Pondělí
Úterý
Středa
Čtvrtek
Pátek
Sobota
Neděle

program 3	1	2	3	4	5	6
Pondělí	05/21	06/18	12/20	16/21	18/22	21/18
Úterý	05/21	06/18	12/20	16/21	18/22	21/18
Středa	05/21	06/18	12/20	16/21	18/22	21/18
Čtvrtek	05/21	06/18	12/20	16/21	18/22	21/18
Pátek	05/21	06/18	12/20	16/21	18/22	21/18
Sobota	07/21	21/18
Neděle	07/21	21/18

program 4	1	2	3	4	5	6
Pondělí	06/21	07/18	15/21	18/22	22/18
Úterý	06/21	07/18	15/21	18/22	22/18
Středa	06/21	07/18	15/21	18/22	22/18
Čtvrtek	06/21	07/18	15/21	18/22	22/18
Pátek	06/21	07/18	15/21	18/22	22/18
Sobota	07/21	18/22	22/18
Neděle	07/22	18/23	22/19

program 5	1	2	3	4	5	6
Ponděli	08/21	09/18	15/21	18/22	23/18
Úterý	08/21	09/18	15/21	18/22	23/18
Středa	08/21	09/18	15/21	18/22	23/18
Čtvrtek	08/21	09/18	15/21	18/22	23/18
Pátek	08/21	09/18	15/21	18/22	23/18
Sobota	08/21	18/22	22/18
Neděle	08/21	18/22	22/18

program 6	1	2	3	4	5	6
Pondělí	07/21	09/18	15/22	18/23	22/18
Úterý	07/21	09/18	15/22	18/23	22/18
Středa	07/21	09/18	15/22	18/23	22/18
Čtvrtek	07/21	09/18	15/22	18/23	22/18
Pátek	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Neděle	07/21	18/23	22/18

program 7	1	2	3	4	5	6
Pondělí	07/22	09/18	15/23	18/24	22/18
Úterý	07/22	09/18	15/23	18/24	22/18
Středa	07/22	09/18	15/23	18/24	22/18
Čtvrtek	07/22	09/18	15/23	18/24	22/18
Pátek	07/22	09/18	15/23	18/24	22/18
Sobota	08/22	18/24	22/18
Neděle	08/22	18/24	22/18

Termostat udržuje nastavenou teplotu od a do nastaveného data a zvoleného času. Po uplynutí nastavené doby se vrátí automaticky zpět do režimu AUTO.

Klikni na ikonu nastavení

Aktivní režim dovolená je indikován přímo na základní obrazovce

Dovolenou je možné kdykoli zrušit v aplikaci volbou VYPNUTÝ.
V aplikaci je možné nastavit datum a čas začátku i konce dovolené.

i Na displeji termostatu se zobrazi také ikona dovolené-kufr a datum konce dovolené.

Slouží ke změně teploty v závislosti na Vaší poloze.

V době kdy jste doma termostat udržuje teplotu danou programem (v režimu AUTO) nebo konstantní teplotu (v režimu MANU). Jakmile opustíte domov a překročíte nastavený rádius, termostat se automaticky přepne do úsporného režimu (C). Při návratu domů se opět vrátí do posledního nastaveného režimu. Tím šetří nejen Vaše peníze (za energii), ale i Váš čas.

Před aktivací geolokace

Ujistěte se, že vlastníte:

• verzi termostatu označenou symbolem pro Geolokaci
• aktuální verzi aplikace EOB PT-WiFi
• zařízení, které umožňuje zapnout GPS (zde bude nutné udělit souhlas se sdílením polohy)
• aktivní datové služby v zařízení, kterým budete termostat ovládat

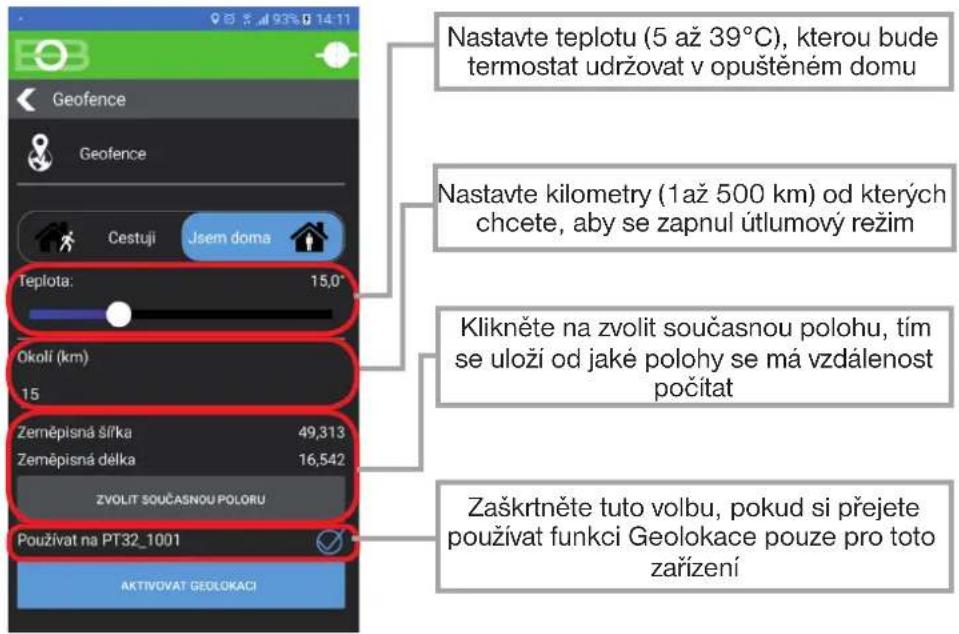

Aktivace

Po zprovoznění termostatu dle příslušných návodů se připojte k termostatu.

Klikněte na ikonu Nastavení

Vyberte položku Geolokace

Zapněte POLOHU (GPS, Umistění)

Klikněte na aktivovat Geolokaci

Objeví se notifi kační hlášení, že služba byla spuštěna

Po opuštění domu se objeví znak Geolokace a nastavená teplota

V případě, že chcete zrušit režim před dosažením dané polohy, stačí využít přepínače Cestuji/ Jsem doma.

Nebo lze přímo na termostatu vybrat manuálně jiný režim.

Pokud si přejete termostat ovládat pouze v lokální síti, je nutné znát IP adresu. Níže popsaným způsobem se IP adresa vypiše přímo na LCD vysílače:

5xstiskněte kolečko

Přijímač
Napájení 230 V/ 50 Hz
Typ komunikace obousměrná
Frekvence 433,92 MHz
Dosah	300 m (na volné ploše)35 m (v zástavbě)
Citlivost < -102 dBm
Výstup relé, max. 8 A
Stupeň krytí IP20
Pracovní teplota 0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení BT32 WiFi je v souladu se směrnici 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek včetně dokladu o koupi na adresu výrobce.

Záruka se nevztahuje na poruchy vzniklé následkem neodborné instalace, zásahem do konstrukce zařízení.

LEAD FREE z svěžin a PuHS

Vysílač
Napájení	5 V/ DC, 2.5 A,typ AD05 - Jack
WiFi modul	IEEE802.11b/g/n
Frekvenční rozsah	2,412-2,472 GHz
Citlivost přijímače	-97,2 /-94,1/-93,9 dBm
Přenosová rychlost	1-54 Mbps
Vysílací výkon	16/14/12 dBm
Počet nastavit. teplot	6 různých na den
Vf výkon	< 10 mW
Frekvence	433,92 MHz
Hystereze	0.1 až 6°C
Rozsah nastavit. teplot	+3°C až 39°C
Nastavení teplot	po 0.5°C
Přesnost měření	± 0,5°C
Stupeň krytí	IP20
Pracovní teplota	0°C až +40°C

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]
