NÁVOD K OBSLUZE HD13-P Elektrobock

Termostatická hlavice digitální

HD13- P_rofi

režimy dle období

6 změn každý den

6 různých teplot

režim otevřené okno

podsvícený displej

režim BOOST

kovová matice

baterie s dlouhou životností

HD13-P je určena pro regulaci teploty radiátorů. Je vybavena novými funkcemi, které zajišťují komfortní ovládání ventilů. Hlavici je konstrukčně řešena pro ventily M30x1.5, ale lze ji pomocí redukci montovat i na další typy ventilů (viz str. 16).

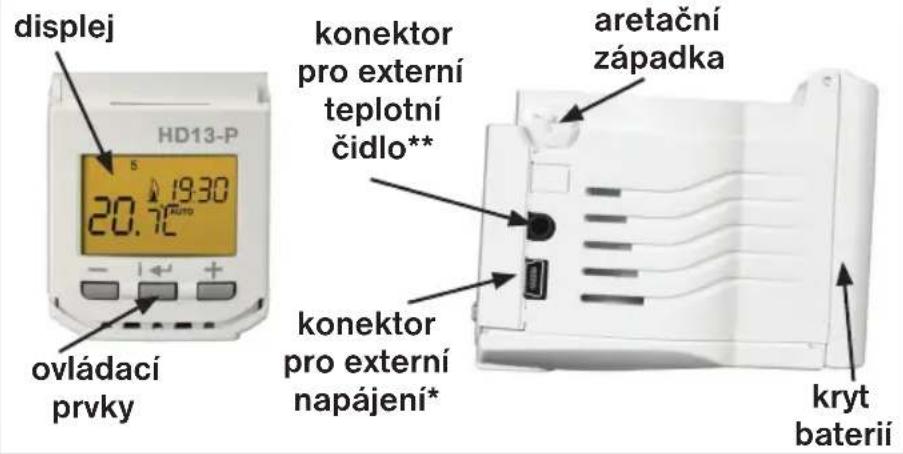

TĚLESO HLAVICE VČETNĚ BATERIÍ

PŘEVODOVÁ ČÁST

* Konektor pro externí napájení: lze připojit stabilizovaný zdroj 5 V/ min.100mA (není součástí), kabel musí být zakončen konektorem miniUSB.

Při použití externího zdroje mohou být v hlavici baterie, ale jsou odpojené - nelze používat DOBÍJECÍ BATERIE!

** Konektor pro externi teplotní čidlo: možnost připojení externího teplotního čidla CT07-10k (10kΩ, CYXY 2*0.5 mm, délka 1.5 m, plastové pouzdro, pro měření do 70 °C - není součásti).

Správné připojení externího čidla je možné ověřit např. jeho zahrátím v ruce - do 2 minut se musi zvýšená teplota zobrazit na displeji hlavice.

Externí čidlo CT07-10k slouží pro dokonalejší regulaci v případech, kdy teplotní čidlo uvnitř hlavice je extrémně ovlivněno zdrojem tepla nebo pokud je hlavice nevhodně umistěna za závěsem (pod parapetem) a je tak zabráněno volnému proudění vzduchu.

Postup instalace a správné umístění externího čidla:

- externí čidlo zasuňte do konektoru v hlavici (viz výše);

- externí čidlo umistěte tam, kde nebude ovlivněno teplotou z radiátoru, prímým slunečním zářením a bude v dostatečné vzdálenosti od dveří. Vyvarujte se umístění čidla na vnější tepelně neizolovanou zed' (ta je zpravidla chladnější);

- hlavice začne regulovat podle externího čidla do 2 minut po jeho připojení (indikováno nápisem SEn2 na displeji).

indikace připojeného ext. teplotního čidla teplota externího čidla

Montáž

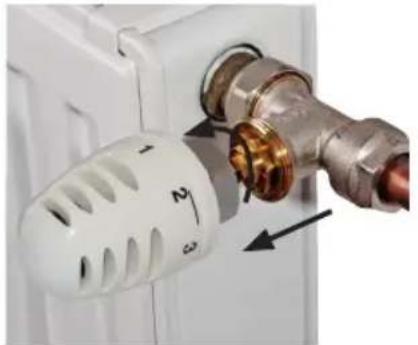

1. Odstraňte původní hlavici z ventilu, jednoduchým odšroubováním (bez nutnosti vypouštění vody z topného systému).

2. Pomocí vhodného šroubováku otočte aretační západku směrem nahoru a vysuňte převodovou část z těla hlavice.

3. Uchopte prévodovou část hlavice HD13-P, vyšroubujte ozubené kolečko proti směru hodinových ručiček až na doraz. Nasad'te prévodovou část s maticí na ventil a rukou dotáhněte maticí na ventil (NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE!).

1. Uchopte těleso hlavice displejem směrem nahoru, zkontrolujte zda páčka západky směruje také vzhůru. Potom těleso naklapněte z vrchu dolů na ventil s převodovou části.

2. Pomocí vhodného šroubováku otočte aretační západku směrem k ventilu, pro dokončení montáže.

Po nasazení hlavice na ventil se na displeji objeví nápis "Ad:AP" a hlavice se automaticky přizpůsobí ventilu (dokud neproběhne adaptace správně objevuje se i nápis Err). Tato adaptace trvá cca 1min., poté se hlavice vrátí do normálního režimu.

Pro mechanické zabezpečení hlavice doporučujeme použít Antivandal kryt viz str.14.

V prípadě nekompatibility matice s ventilem vyberte redukci viz str. 16.

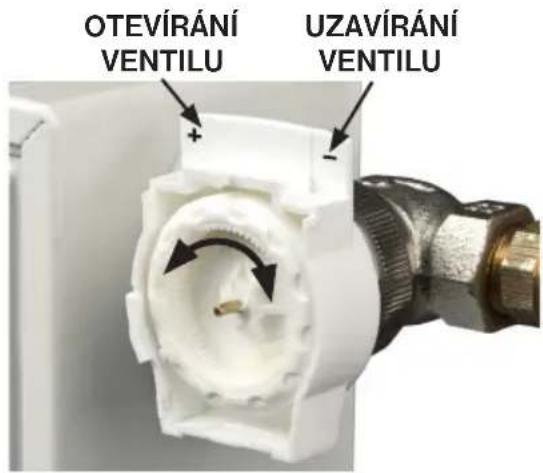

6. NOUZOVÉ MANUÁLNÍ OVLÁDÁNÍ VENTILU

Sejměte těleso z převodové části, ventil nastavte manuálně otáčením ozubeného kolečka dle obrázku.

AUTOMATICKÁ ADAPTACE NA VENTIL

Při první montáži hlavice na ventil, dochází k hledání dorazů ventilu tzv. adaptaci na ventil. Hlavice si uloží naměřené hodnoty a regulaci provádí v daném rozsahu chodu ventilu (nápis Err znamená, že hlavice ještě nezná dorazy). Při každém oddělení tělesa hlavice od převodové části se provádí automatická adaptace, aby regulace probíhala správně.

Umístění a výměna baterií

• otevřete kryt baterii a odstraňte ochranný papírek baterii (při prvním použiti), tím se stane HD13-P funkční;
• nutnost výměny baterií je indikována na displeji symbolem
• před výměnou baterií vyčkejte do doby, kdy displej nebude svitit a hlavice nebude točit (zavírat nebo otevírat ventil), během výměny baterií nemačkejte žádné tlačítko.

POZOR! V případě, že výměna trvá déle než 20 s, na displeji zmizí veškeré údaje, ale program a parametry zůstanou uchovány. Displej se znovu aktivuje až po výměně baterií a nasazení hlavice na radiátor!

V tomto případě je nutné nastavit aktuální čas!.

Do hlavice NEVKLÁDEJTE použité (nebo dobíjecí) baterie s menším celkovým napětím jak 2.75 V!

Vždy používejte alkalické baterie 2 x1.5 V/ AA.

Pozn.: po každé výměně baterií dochází k automatické adaptaci (viz výše)

! Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Ovládání (přehled)

1) Indikace chyb (viz str. 15)
2) Aktuální den
3) Zámek kláves (viz str. 14)
4) Indikace slabých baterií
5) Aktuální teplota
6) Indikace žádosti o topení
7) Režim nastavení hodin
8) Znak procenta otevření ventilu

9) Zobrazení požadované teploty/ aktuálního času/ pozice ventilu a další informace (chybová hlášení, externí teplotní čidlo...)

10) Indikace funkce BOOST (viz str.8)

11) Indikace funkce dovolená

12) Indikace nezámrzové teploty (3°C)

13) Nastavený režim

Funkce ovládacích tlačítek

vstup do menu (AUTO, MANU, OFF, CLO, PROG, PAr)

krátký stisk = potvrzení (ENTER)

dlouhý stisk= krok zpět

listování funkcemí

nastavení teploty a času

aktivace funkce BOOST viz str.8

uzamčení kláves viz str.14

Pozn.:

Podsvícení displeje aktivujete prvním stiskem jakéhokoli tlačitka!

Pokud 2 min. nedojde ke stisknutí nějakého tlačitka, vraci se hlavice do základního režimu. Funkce tl. — a + se po delším stisknutí urychli.

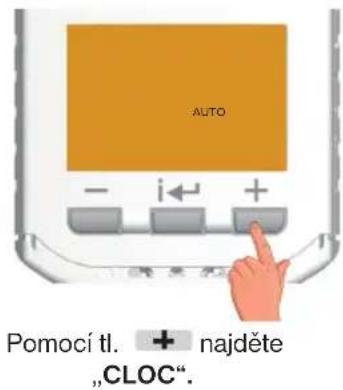

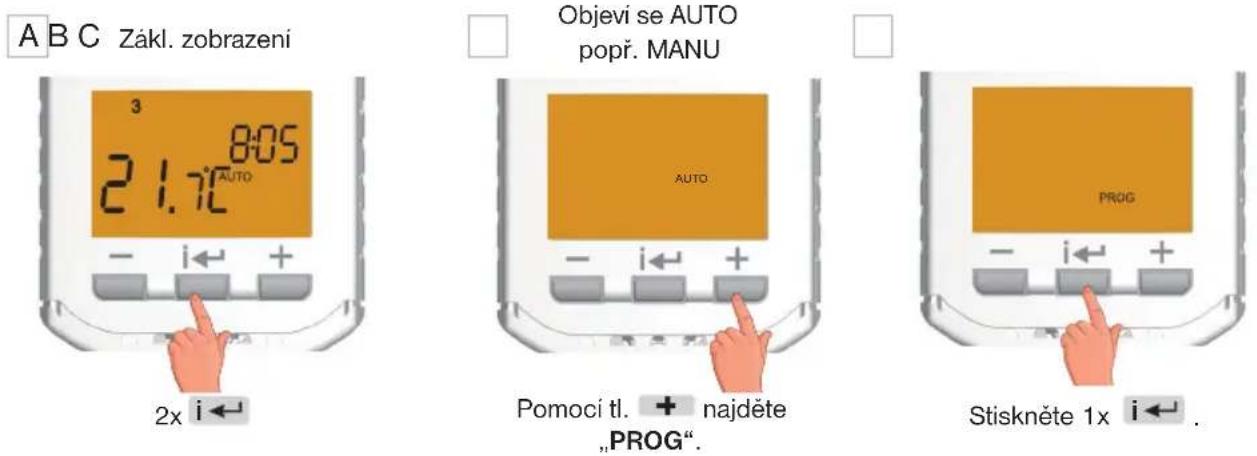

A B C Zákl. zobrazení

Objeví se AUTO popř. MANU

DEF

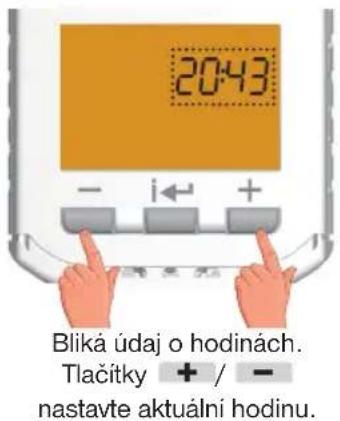

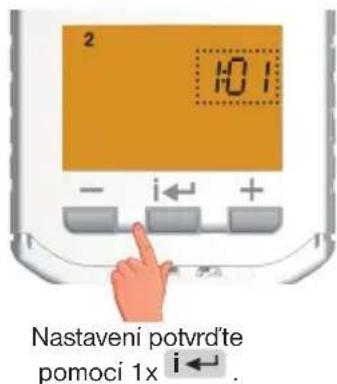

Stejným způsobem nastavte postupně minuty, sekundy tak jako den, měsic a rok. Každé nastavení potvrd'te tlačítkem i ← .

G

Pro návrat do základního zobrazení stiskněte dlouze 2x i ← .

Pracovní režimy

Stisknutím tl. i ← se aktivuje podsvícení displeje, dalším stiskem tl. i ← vstoupíte do menu.

Tl. /+ listujete v menu:

AUTO MANU OFF

V režimu AUTO pracuje hlavice dle nastaveného týdenního programu.

V režimu MANU pracuje hlavice dle jedné nastavené teploty, dokud není ručně změněna.

i
Hlavice je vypnutá - zavřená.
Nezámrzová ochrana (3 °C) je stále aktivní.

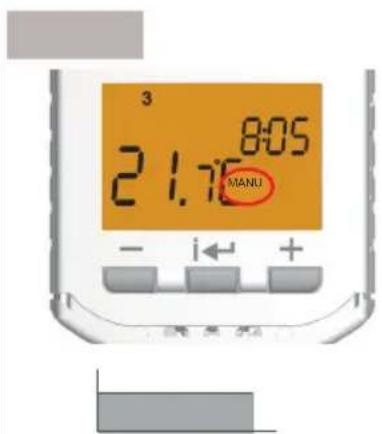

ZMĚNA PRACOVNÍHO REŽIMU

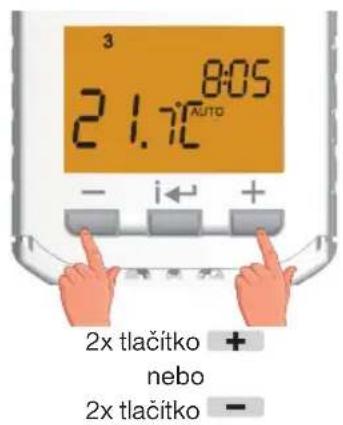

Změna požadované teploty

Při aktivním režimu AUTO

A
Zákl. zobrazení

B

Změna požadované teploty v režimu AUTO zůstává platná pouze do další změny v programu.

Režim BOOST

i

Krátkodobé zapnutí - otevření ventilu - zvýšení teploty. Po aktivaci, hlavice na 20 minut naplno otevře ventil.

Pozn.: Pokud je aktivovaná funkce „OTEVŘENĚ OKNO“ tak v režimu BOOST není funkční!

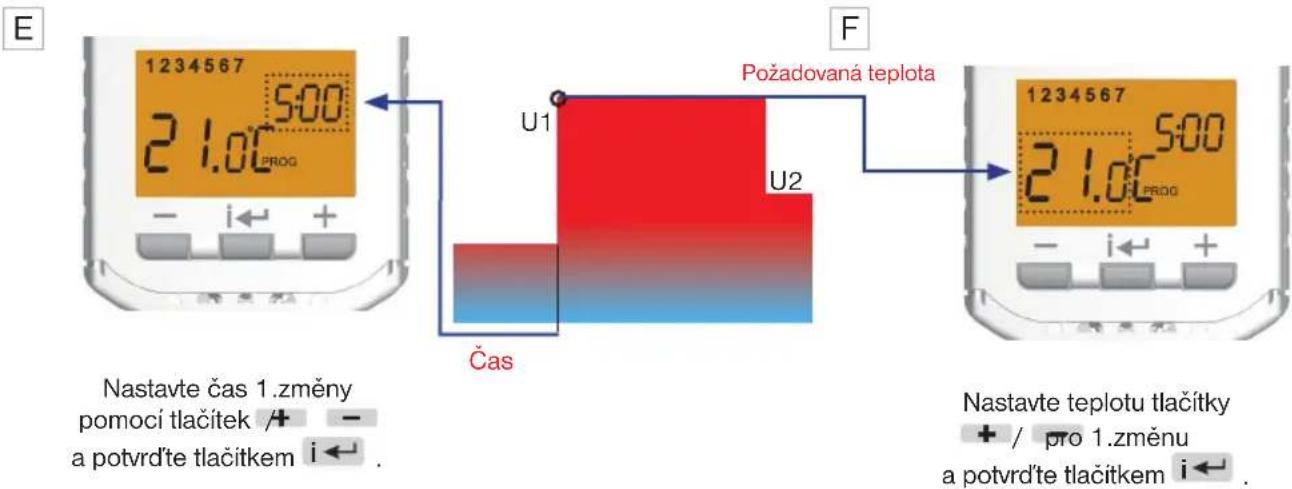

Při zhasnutém displeji stiskněte dlouze tl. + . Na LCD se objeví znak Y a hlavice na 20 minut naplno otevře ventil. Pro zrušení funkce před doběhnutim času, stiskněte dlouze tl. -

E Na displeji se objeví 2 (2. teplotní změna).

Nastavte čas 2.změny pomocí tlačítek /+ - a potvrd'te tlačítkem i ← .
Nastavte teplotu tlačitky + / pro 2.změnu a potvrd'te tlačitkem i←.

Na displeji se nyní objeví 3 pro nastavení třetí teplotní změny. Použijte stejnou metodu jako při nastavení předchozích teplotních úseků. Tímto způsobem lze nastavit až šest teplotních změn na den. Pro výběr dalších dní stiskněte 1x dlouze tlačitko i nebo pro návrat do základního zobrazení stiskněte 3x dlouze tlačitko i .

Aby hlavice pracovala dle nastaveného programu, musí být aktivován pracovní režim AUTO.

Nastavení pracovních režimů jednotky najdete na str.7.

U každého týdenního programu je možné nastavit každý den samostatně nebo využit nastavení bloků dnů, např. pondělí až pátek se stejnými časovými intervaly a sobotu až neděli s jinými.

Není nutné využít všech 6 časových změn. Pokud zadáte 4 časové změny, použijte tl. i ← pro potvrzení 5 a 6 změny (ty zůstanou nevyužité).

Přednastavený program z výroby

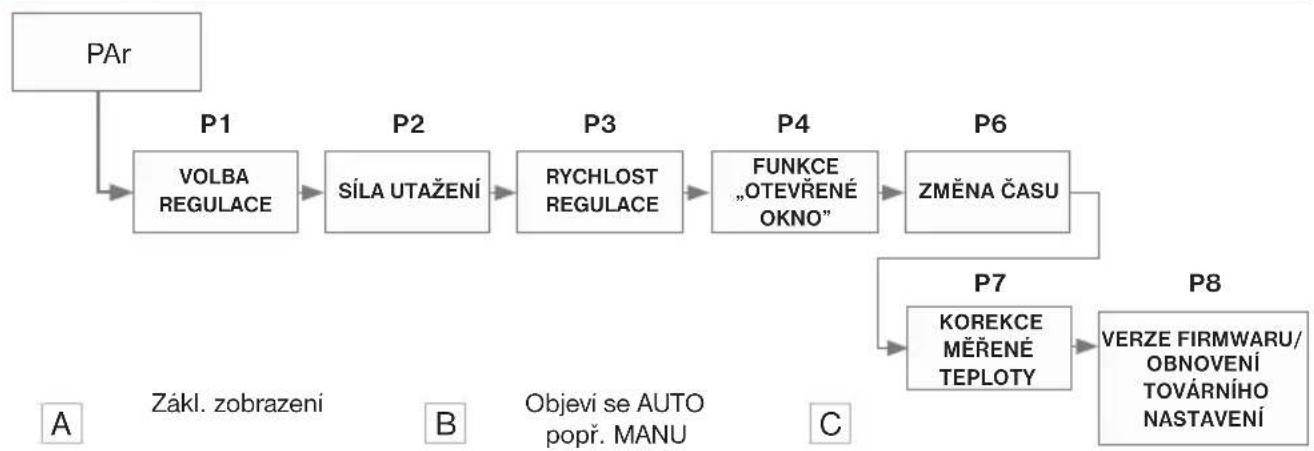

Nastavení konstant

D P1. Volba režimu regulace

(----/PrOn/SUMr, z výroby ----)

i Volba ----

Normální režim. Běžný provoz topného systému bez předčasného zapnutí topení.

Volba PrOn

Předčasné zapnutí topení. Tato funkce Vám zaručí požadovanou teplotu v požadovaný čas. Hlavice si během dvou dnů provozu zjistí tepelné konstanty místnosti a potom otevirá ventil s požadovaným předstihem. Doba předčasného zapnutí je omezena na max. 2 hod.

Volba SUMr

Letní režim, určeno pro letní období, kdy se netopí (nesmi být aktivní zdroj tepla). Ventil se otevře na 100% do 10ti minut po aktivaci režimu. Slouží k prodloužení životnosti ventilů! Na displeji se střídavě zobrazuje nápis SUMr, aktuální čas a pozice ventilu v %.

Pozn.: V letním režimu je funkční ochrana proti vodnímu kameni (viz str.14)!

E P2. Síla utažení ventilu

(1 až 5, z výroby 3)

i KOREKCE REFERENČNÍHO BODU:

slouží k presnému nastavení referenčního bodu při adaptaci hlavice na ventil. Pohybuje se v krocich 1 až 5 a standardně je z výroby nastavena na hodnotu 3. Tuto hodnotu není potřeba většinou měnit. Změnu je nutné provést jen v připadě, že hlavice se nedokáže na ventil adaptovat a hlási Err1 nebo propoušti-li i při zavřeném ventilu. Korekce je také nutná u starších ventilů s vymačkanými těsnícími kroužky nebo u ventilů, které kladou větší mechanický odpor. Čím větší číslo, tím větší síla při utažení ventilu.

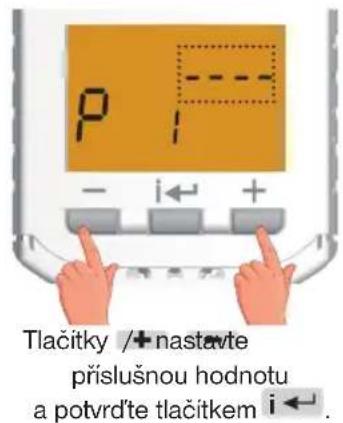

Tlačitky /+ nastavte príslušnou hodnotu a potvrd'te tlačitkem i ←.

Příklady nastavení:

1. Hlavice propouští vodu i při zavření na 0% - zvětšíme danou konstantu na 4 nebo 5.
2. Hlavice začne propouštět vodu až nad hodnotou 50% otevření - zmenšíme danou konstantu na 2 nebo 1.

F P3. Rychlost regulace

(1 až 3, z výroby 2)

Hodnoty určují rychlost dosažení požadované teploty:

1 pomalejší regulace, nedochází k překmitům
2 optimální regulace, střední rychlost (přednastaveno)
3 rychlejší dosažení požadované teploty s možností překmitu požad. teploty

G P4. Funkce „ OTEVŘENÉ OKNO“

(0.2°C až 5°C/----, z výroby neaktivní ----)

i FUNKCE OTEVŘENĚ OKNO:

Pokud náhle poklesne teplota v místnosti (např. vlivem otevření okna) o nastavenou teplotu během 2 minut, hlavice uzavře ventil a tím šetří energii. Na displeji se střídavě zobrazuje OPEn, údaj o požadované teplotě, aktuální čas a pozice ventilu v procentech. K ukončení režimu dojde při nárůstu teploty nebo za 30 minut.

K dalšimu režimu "otevřené okno" může dojit nejdříve po 10ti minutách a opětovnému poklesu o nastavenou teplotu.

Tlačitky /+ nastavte príslušnou hodnotu a potvrd'te tlačitkem i ←.

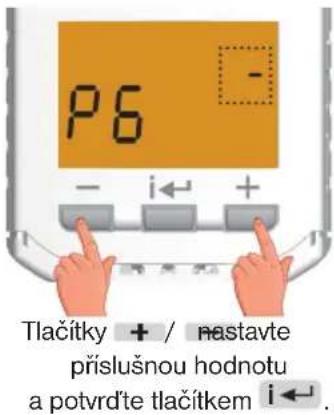

H P6. Změna času

(-/Y, z výroby -)

Pokud je zvoleno Y (Yes=Ano) tak docházi k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané období.

P7. Korekce měřené teploty

(-5°C až +5°C, z výroby 0)

Tato konstanta slouži k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (to může být například způsobeno nevhodným umístěním hlavice).

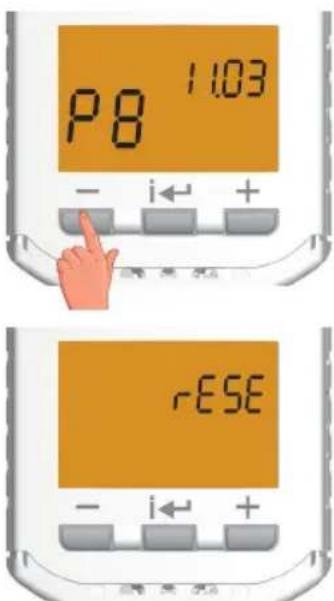

P8. Verze Firmwaru/Obnovení továrního nastavení

i Pod konstantou se zobrazi informace o verzi fi rmwaru.

Pokud stisknete dlouze tlačitko (na více než 3s), objeví se na displeji nápis RESET a hlavice se vrátí do továrního nastavení.

Používejte jen v nutných připadech, všechny uložené změny budou smazány a dochází i k nové adaptaci hlavice!

Tipy

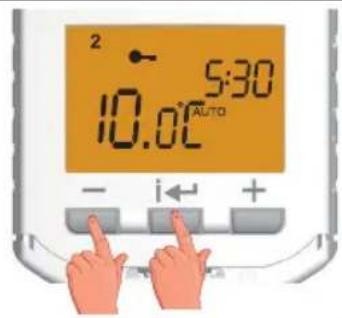

Zámek kláves

i Slouži k zablokováni klávesnice, ochrana proti nežádoucí manipulaci.

Stisknutí tl. i ← + tl.

Zrušení funkce zámku proved'te současným stisknutím

tl. i← a tl. +

Ochrana proti vodnímu kameni

Jednou za 14 dní ve středu ve 12 hodin proběhne automatická adaptace, aby se zabránilo zablokování ventilu vodním kamenem. Během této funkce svítí na displeji nápis Ad:AP. Tato ochrana probíhá i při zvoleném letním režimu.

Pokud teplota v místnosti je menší jak 3°C, hlavice otevře ventil. Jakmile teplota stoupne, vrací se postupně do nastaveného režimu.

Mechanické zabezepečení hlavice- ANTIVANDAL KRYT

Je možné dokoupit set plastových krytů obj.č. 9903. Po montáži, zabrání nechtěné manipulaci s hlavicí.

Kryty jsou konstrukčně řešeny pro většinu dostupných ventilů v ČR. Více na www.elbock.cz

Chybová hlášení

Err - svíti při první adaptaci na ventil nebo při výskytu chyb Err0 až Err3

Nejedná se o chybu, hlavice hledá správné dorazy nebo je převodová část oddělená od tělesa hlavice. Pokud svítí trvale a navíc se objevuje některá z chyb Err0 až Err3 postupujte dle níže uvedených řešení.

Err0 - chyba teplotního čidla.

Doporučujeme vyjmout baterie na cca 2 minuty a znovu vložit. Jestliže se chyba znovu objeví na LCD, kontaktujte výrobce.

Err1 - nenalezen doraz.

Hlavice zřejmě není správně nasazena na ventilu, proved'te montáz hlavice na ventil.

Err2 - chyba pri adaptaci.

Oddělte těleso hlavice od převodové části a znovu hlavici nasadťe, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P2 na vyšší hodnotu (síla utažení ventilu, viz str.12).

Err3 - chyba mechanismu hlavice nebo zatuhlý ventil.

Oddělte hlavici od radiátoru a ručně procvičte ventil několikanásobným stiskem pístu. Poté proved'te opětovnou montáž hlavice na radiátor, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P2 na vyšší hodnotu (síla utažení ventilu, viz str.12).

V případě opakovaného chybového hlášení, doporučujeme kontaktovat výrobce.

Termostatická hlavice digitální

Další výhody jsou:

na každý den jiný teplotní program a 6 různých teplot
možnost funkce předčasného zapnutí
▶ automatická adaptace po připojení na ventil
indikace otevření ventilu v %
▶ automatická ochrana ventilu před usazením vodního kamene
podsvícený displej

HD13- P_rofi

▶ autom. uzavření ventilu při náhlém poklesu teploty v místnosti (otevření okna)
volba aut. změny LETNÍ/ZIMNÍ čas
protizámrazová ochrana
možnost krátkodobé změny teploty programu nebo funkce BOOST
zámek kláves
indikace vybití baterií
možnost připojení externího čidla

Tabulka použitelných ventilů
HD13-P bez redukce(závit M30x1,5)	HD13-P s redukcí
HONEYWELL	HERZ (závit M28x1,5)
HEIMEIER	DANFOSS (závit M28x1,5)
VAC	UNIVA
JUNKERS	(shodné s HERZ) (závit M28x1,5)
KORADO	COTERM (závit M28x1,5)
PURMO (shodné s HEIMEIER,KORADO)	MYJAVA (závit M28x1,5)
SIEMENS	DANFOSS RTD (závit M30x1,5)
KERMI	Pro nové typy ventilů značky
DIANORM	OVENTROP
RADSON	a ENBRA (M30x1,5) není třeba
DELONGHI	redukce.

Uvedené redukce je možné objednat na www.elbock.cz

Technické parametry
Napájení	2 x 1.5 V alkalické baterie typ AA (jsou součástí balení!)
Počet teplotních změn na každý den 6 teplotních změn
Minimální program.čas 10 minut
Rozsah nastavitelných teplot 3 až 40 °C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0.5 °C
Životnost baterii až 3 roky podle typu baterie
Stupeň krytí IP30
Pracovní teplota 0 až 40 °C

Záruční doba: 2 roky V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora popřípadě výrobce.
