NÁVOD K OBSLUZE HD13-L Elektrobock

Termostatická hlavice digitální

HD13-L

režimy dle období

8

2

podsvícený displej

režim otevřené okno

režim BOOST

baterie součástí

HD13-L je určena pro regulaci teploty radiátorů. Je vybavena novými funkcemi, které zajišťuji komfortní ovládání ventilů. Hlavici je konstrukčně řešena pro ventily M30x1.5, ale lze ji pomocí redukci montovat i na další typy ventilů (viz str. 16).

TĚLESO HLAVICE VČETNĚ BATERIÍ

PŘEVODOVÁ ČÁST

Montáž

1. Odstraňte původní hlavici z ventilu, jednoduchým odšroubováním (bez nutnosti vypouštění vody z topného systému).

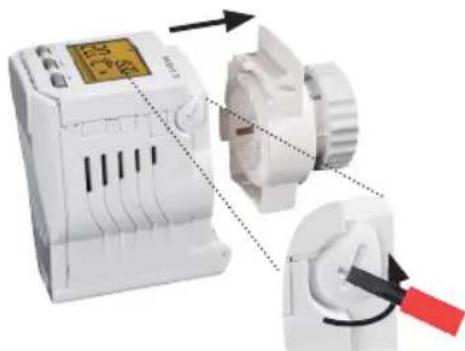

1. Pomocí vhodného šroubováku otočte aretační západku směrem nahoru a vysuňte převodovou část z těla hlavice.

1. Uchopte převodovou část hlavice HD13-L, vyšroubujte ozubené kolečko proti směru hodinových ručiček až na doraz. Nasad’te převodovou část s maticí na ventil a rukou dotáhněte maticí na ventil (NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE!).

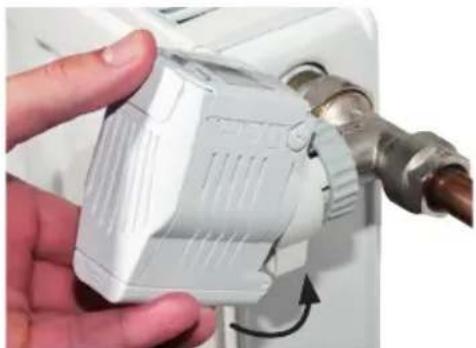

1. Uchopte těleso hlavice displejem směrem nahoru, zkontrolujte zda páčka západky směruje také vzhůru. Potom těleso naklapněte z vrchu dolů na ventil s převodovou části.

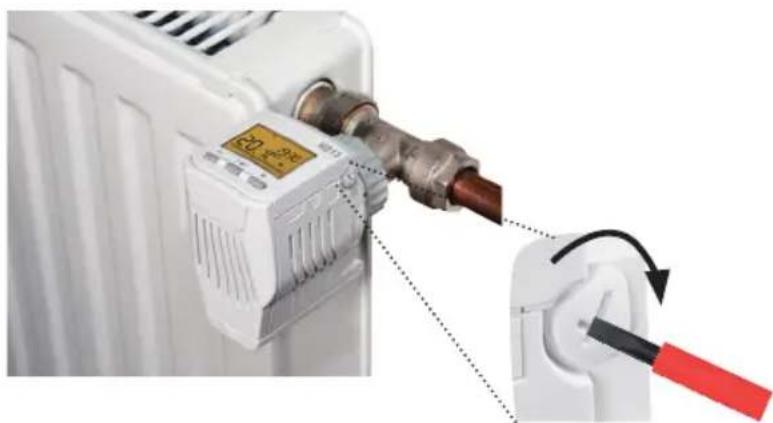

1. Pomocí vhodného šroubováku otočte aretační západku směrem k ventilu, pro dokončení montáže.

Po nasazení hlavice na ventil se na displeji objeví nápis "Ad:AP" a hlavice se automaticky přizpůsobí ventilu (dokud neproběhne adaptace správně objevuje se i nápis Err). Tato adaptace trvá cca 1min., poté se hlavice vrátí do normálního režimu.

V prípadě nekompatibility matice s ventilem vyberte redukci viz str. 16.

6. NOUZOVÉ MANUÁLNÍ OVLÁDÁNÍ VENTILU

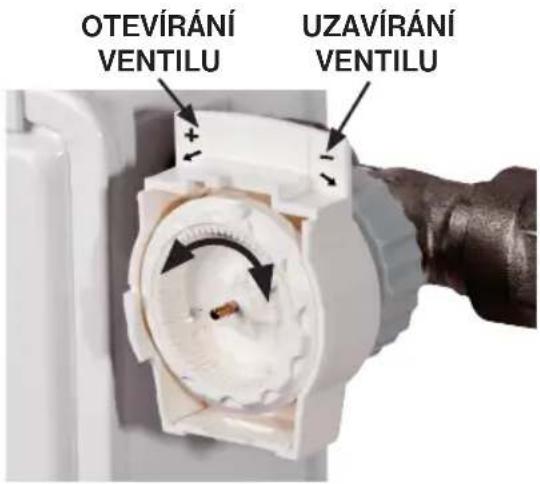

Sejměte těleso z převodové části, ventil nastavte manuálně otáčením ozubeného kolečka dle obrázku.

AUTOMATICKÁ ADAPTACE NA VENTIL

Při první montáži hlavice na ventil, dochází k hledání dorazů ventilu tzv. adaptaci na ventil. Hlavice si uloží naměřené hodnoty a regulaci provádí v daném rozsahu chodu ventilu (nápis Err znamená, že hlavice ještě nezná dorazy). Při každém oddělení tělesa hlavice od převodové části se provádí automatická adaptace, aby regulace probíhala správně.

Umístění a výměna baterií

• otevřete kryt baterii a odstraňte ochranný papírek baterii (při prvním použiti), tím se stane HD13-L funkční;
• nutnost výměny baterií je indikována na displeji symbolem
• před výměnou baterií vyčkejte do doby, kdy displej nebude svítit a hlavice nebude točit (zavírat nebo otevírat ventil), během výměny baterií nemačkejte žádné tlačítko.
• pro zachování dat je nutné výměnu baterií vykonat do 20 s!

POZOR! V případě, že výměna trvá déle než 20 s, na displeji zmizí veškeré údaje. Displej se znovu aktivuje až po výměně baterií a nasazení hlavice na radiátor! V tomto případě je nutné nastavit aktuální čas! Do hlavice NEVKLÁDEJTE použité (nebo dobíjecí) baterie s menším celkovým napětím jak 2.75 V! Vždy používejte alkalické baterie 2 x1.5 V/ AA.

Pozn.: po každé výměně baterií dochází k automatické adaptaci (viz výše)

! Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Ovládání (přehled)

1) Indikace chyb (viz str. 15)
2) Aktuální den
3) Indikace slabých baterii
4) Zobrazení požadované teploty/ aktuálního času/ pozice ventilu
5) Aktuální teplota
6) Průběh nastaveného teplotního programu

7) Režim nastavení hodin
8) Znak procenta otevření ventilu
9) Indikace funkce BOOST (viz str.8)
10) Úsporná/ komfortní teplota
11) Indikace nezámrzové teploty (3°C)
12) Nastavený režim

Funkce ovládacích tlačítek

krátký stisk = potvrzení (ENTER)

dlouhý stisk= krok zpět

listování funkcemí

nastavení teploty a času

aktivace funkce BOOST viz str.8

Pozn.:

Pokud 2 min. nedojde ke stisknutí nějakého tlačitka, vraci se hlavice do základního režimu. Funkce tl. — a + se po delšim stisknutí urychli.

A B C Zákl. zobrazení

Objeví se AUTO popř. MANU

DEF

Stejným způsobem nastavte postupně minuty, sekundy tak jako den, měsic a rok. Každé nastavení potvrd'te tlačítkem i ← .

G

Pro návrat do základního zobrazení stiskněte dlouze 2x i ← .

Pracovní režimy

Stisknutím tl. i ← se aktivuje podsvícení displeje, dalším stiskem tl. i ← vstoupíte do menu.

Tl. /+ listujete v menu:

AUTO MANU OFF

V režimu AUTO pracuje hlavice dle nastaveného týdenního programu.

V režimu MANU pracuje hlavice dle jedné nastavené teploty, dokud není ručně změněna.

i
Hlavice je vypnutá - zavřená.
Nezámrzová ochrana (3 °C) je stále aktivní.

ZMĚNA PRACOVNÍHO REŽIMU

Změna požadované teploty

Při aktivním režimu AUTO

A
Zákl. zobrazení

B

Změna požadované teploty v režimu AUTO zůstává platná pouze do další změny v programu.

Režim BOOST

i

Krátkodobé zapnutí - otevření ventilu - zvýšení teploty. Po aktivaci, hlavice na 20 minut naplno otevře ventil.

Pozn.: Pokud je aktivovaná funkce „OTEVŘENĚ OKNO“ tak v režimu BOOST není funkční!

Nemačkejte 20s žádné tlačitko.

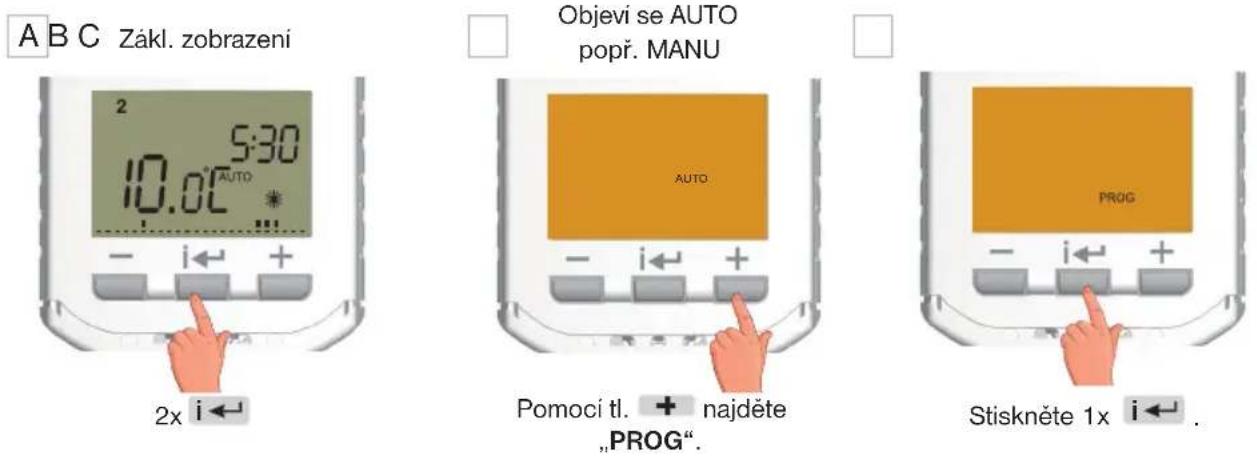

Poté stiskněte dlouze tl. + .

Na LCD se objeví znak II a hlavice na 20 minut

naplno otevře ventil. Pro zrušení funkce před

doběhnutím času, stiskněte dlouze tl.

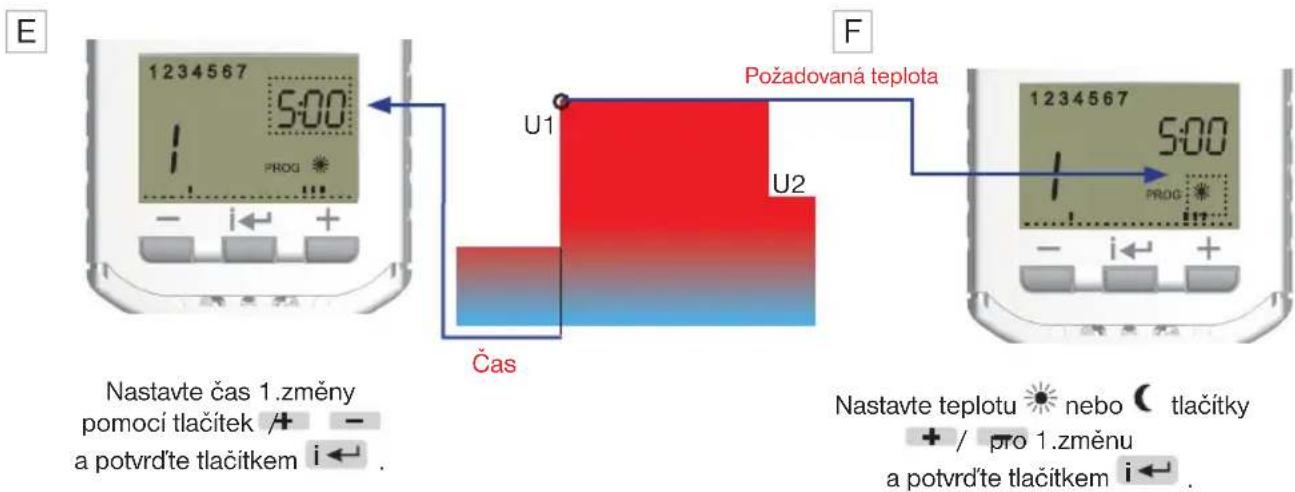

Na displeji se nyní objeví 2 pro nastavení druhé teplotní změny. Použijte stejnou metodu jako při nastavení předchozích teplotních úseků. Tímto způsobem lze nastavit až osm teplotních změn na den. Pro výběr dalších dní stiskněte 1x dlouze tlačítko i ← nebo pro návrat do základního zobrazení stiskněte 3x dlouze tlačítko i ← .

Aby hlavice pracovala dle nastaveného programu, musí být aktivován pracovní režim AUTO.

Nastavení pracovních režimů najdete na str.7.

U každého týdenního programu je možné nastavit každý den samostatně nebo využit nastavení bloků dnů, např. ponděli až pátek se stejnými časovými intervaly a sobotu až neděli s jinými.

Není nutné využit všech 8 časových změn. Pokud zadáte 4 časové změny, použijte tl. i← pro potvrzení 5 až 8 změny (ty zůstanou nevyužité).

Přednastavený program z výroby

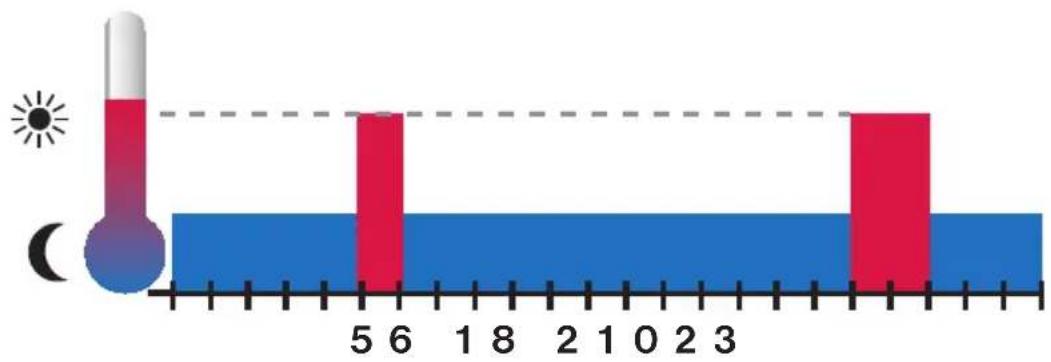

P1 € 17°C P2 23°C

program pro Po-Pá

program pro So-Ne

A
Zákl. zobrazení
B
Objeví se AUTO popř. MANU
C

E
P2. Hodnota komfortní teploty
(z výroby 23°C)

Letní režim, určeno pro letní období, kdy se netopi (nesmí být aktivní zdroj tepla). Ventil se otevře na 100% do 10ti minut po aktivaci režimu. Slouží k prodloužení životnosti ventilů! Na displeji se střídavě zobrazuje nápis SUMr, aktuální čas a pozice ventilu v %.

Pozn.: V letním režimu je funkční ochrana proti vodnímu kameni (viz str.14)!

G P4. Sila utažení ventilu

(1 až 5, z výroby 3)

i KOREKCE REFERENČNÍHO BODU:

slouží k presnému nastavení referenčního bodu při adaptaci hlavice na ventil. Pohybuje se v krocích 1 až 5 a standardně je z výroby nastavena na hodnotu 3. Tuto hodnotu není potřeba většinou měnit. Změnu je nutné provést jen v případě, že hlavice se nedokáže na ventil adaptovat a hlási Err1 nebo propoušti-li i při zavřeném ventilu. Korekce je také nutná u starších ventilů s vymačkanými těsnicimi kroužky nebo u ventilů, které kladou větší mechanický odpor. Čím větší číslo, tím větší síla při utažení ventilu.

Příklady nastavení:

1. Hlavice propouští vodu i při zavření na 0% - zvětšíme danou konstantu na 4 nebo 5.
2. Hlavice začne propouštět vodu až nad hodnotou 50% otevření - zmenšíme danou konstantu na 2 nebo 1.

H P5. Funkce „ OTEVŘENÉ OKNO“

(0.2°C až 5°C/----, z výroby neaktivní ----)

i FUNKCE OTEVŘENÉ OKNO:

Pokud náhle poklesne teplota v místnosti (např. vlivem otevření okna) o nastavenou teplotu během 2 minut, hlavice uzavře ventil a tim šetři energii. Na displeji se střídavě zobrazuje OPEn, údaj o požadované teplotě, aktuální čas a pozice ventilu v procentech. K ukončení režimu dojde při nárůstu teploty nebo za 30 minut.

K dalšímu režimu "otevřené okno" může dojít nejdříve po 10ti minutách a opětovnému poklesu o nastavenou teplotu.

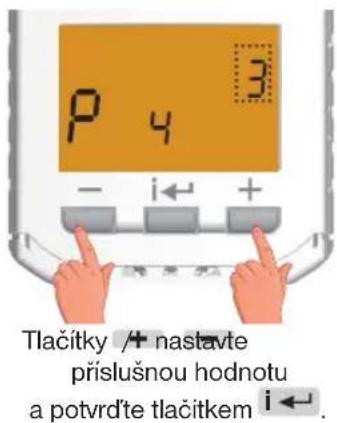

Tlačitky /+ nastavte příslušnou hodnotu a potvrd'te tlačitkem i ←.

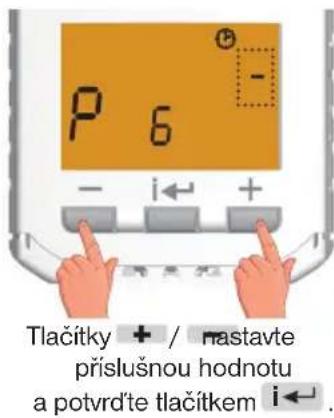

P6. Změna času

(-/Y, z výroby -)

Pokud je zvoleno Y (Yes=Ano) tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané období.

J P7. Korekce měřené teploty

(-5°C až +5°C, z výroby 0)

i Tato konstanta slouži k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (to může být například způsobeno nevhodným umístěním hlavice).

K P8. Verze Firmwaru/Obnovení továrního nastavení

i Pod konstantou se zobrazi informace o verzi fi rmwaru.

Pokud stisknete dlouze tlačitko (na více než 3s), objeví se na displeji nápis RESET a hlavice se vrátí do továrního nastavení.

Používejte jen v nutných připadech, všechny uložené změny budou smazány a dochází i k nové adaptaci hlavice!

Tipy

Ochrana proti vodnímu kameni

i Jednou za 14 dní ve středu ve 12 hodin proběhne automatická adaptace, aby se zabránilo zablokování ventilu vodním kamenem. Během této funkce svítí na displeji nápis Ad:AP. Tato ochrana probíhá i při zvoleném letním režimu.

Pokud teplota v místnosti je menší jak 3°C, hlavice otevře ventil. Jakmile teplota stoupne, vrací se postupně do nastaveného režimu.

Mechanické zabezepečení hlavice- ANTIVANDAL KRYT

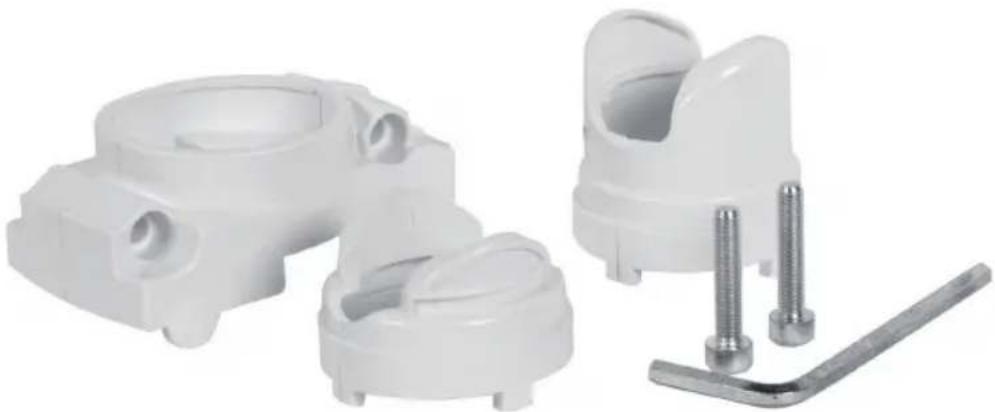

Je možné dokoupit set plastových krytů obj.č. 9903. Po montáži, zabrání nechtěné manipulaci s hlavici.

Kryty jsou konstrukčně řešeny pro většinu dostupných ventilů v ČR. Více na www.elbock.cz

Chybová hlášení

Err - sviti pri první adaptaci na ventil nebo pri výskytu chyb Err0 až Err3

Nejedná se o chybu, hlavice hledá správné dorazy nebo je převodová část oddělená od tělesa hlavice. Pokud svítí trvale a navíc se objevuje některá z chyb Err0 až Err3 postupujte dle níže uvedených řešení.

Err0 - chyba teplotního čidla.

Doporučujeme vyjmout baterie na cca 2 minuty a znovu vložit. Jestliže se chyba znovu objeví na LCD, kontaktujte výrobce.

Err1 - nenalezen doraz.

Hlavice zřejmě není správně nasazena na ventilu, proved'te montáz hlavice na ventil.

Err2 - chyba pri adaptaci.

Oddělte těleso hlavice od převodové části a znovu hlavici nasadťe, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P2 na vyšší hodnotu (síla utažení ventilu, viz str.12).

Err3 - chyba mechanismu hlavice nebo zatuhlý ventil.

Oddělte hlavici od radiátoru a ručně procvičte ventil několikanásobným stiskem pístu. Poté proved'te opětovnou montáž hlavice na radiátor, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P2 na vyšší hodnotu (síla utažení ventilu, viz str.12).

V případě opakovaného chybového hlášení, doporučujeme kontaktovat výrobce.

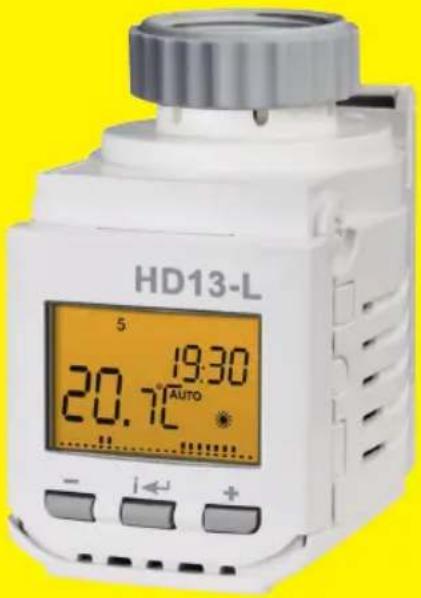

Termostatická hlavice digitální

Další výhody jsou:

podsvícený displej
na každý den jiný teplotní program
možnost nastavení 2 teplotních úrovní ( C , ⚙ )
informace o probíhajícím teplotním programu
automatická adaptace po připojení na ventil
indikace otevření ventilu v %
automatická ochrana ventilu před usazením vodního kamene

HD13-L

autom. uzavření ventilu při náhlém poklesu teploty v místnosti (otevření okna)
volba aut. změny LETNÍ/ZIMNÍ čas
protizámrazová ochrana
možnost krátkodobé změny teploty programu nebo funkce BOOST
regulace teploty po 0.5°C
indikace vybití baterií

Tabulka použitelných ventilů
HD13-L bez redukce(závit M30x1,5)	HD13-L s redukcí
HONEYWELL	HERZ (závit M28x1,5)
HEIMEIER	DANFOSS (závit M28x1,5)
VAC	UNIVA
JUNKERS	(shodné s HERZ) (závit M28x1,5)
KORADO	COTERM (závit M28x1,5)
PURMO (shodné s HEIMEIER,KORADO)	MYJAVA (závit M28x1,5)
SIEMENS	DANFOSS RTD (závit M30x1,5)
KERMI	Pro nové typy ventilů značky
DIANORM	OVENTROP
RADSON	a ENBRA (M30x1,5) není třeba
DELONGHI	redukce.

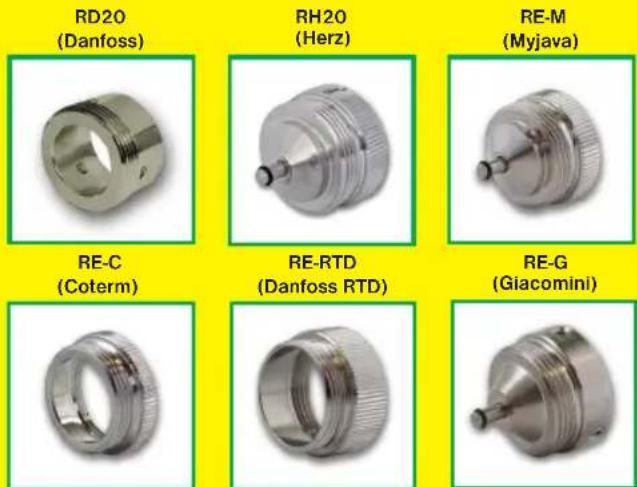

Uvedené redukce je možné objednat na www.elbock.cz

Technické parametry
Napájení	2 x 1.5 V alkalické baterie typ AA (jsou součástí balení!)
Počet teplotních změn na každý den 8 teplotních změn
Minimální program.čas 30 minut
Rozsah nastavitelných teplot 3 až 40 °C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0.5 °C
Životnost baterií až 3 roky podle typu baterie
Stupeň krytí IP40
Pracovní teplota 0 až 40 °C
