NÁVOD K OBSLUZE Inspiron 3531 DELL

Copyright © 2014 Dell Inc. Všechna práva vyhrazena. Tento produkt je chráněn americkými a mezinárodními autorskými právy a zákony o duševním vlastníctvíl. Dell a logo Dell jsou ochranné známky společnosti Dell Inc. v USA nebo v jlných jurisdikcích. Všechny ostatní zde zmíněné známky a názvy mohou být ochrannými známkami jejich příslušných vlastníků.

2014-03 Rev. A00

Model: P28F | Typ: P28F005

Model počítače: Inspiron 15-3531

POZNÁMKA: Váš počítač se může v závislosti na objednané konfiguraci od obrázkú uvedených v tomto dokumentu lišit.

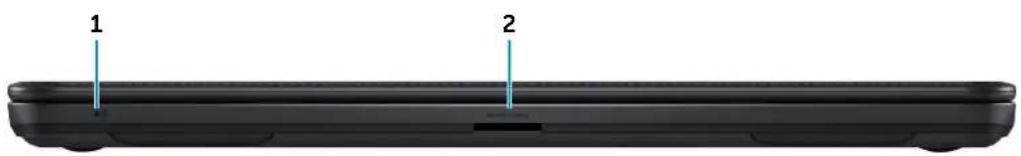

Čelní panel

1 Kontrolka napájení a stavu baterie

Indikuje napájení a stav baterie počítače.

• Svítící bílá: Napájecí adaptér je připojen a baterie je plně nabita.
• Nesvítí:
• Počitač je napájen z baterie a úroveň jejího nabití je více než 5 %.
• Počitač je vypnut, v režimu spánku nebo ve stavu hibernace a baterie se nenabíjí.
• Svítící žlutá: Počítač je napájen z baterie a úroveň jejího nabití je méně než 5 %.

2 Čtečka paměťových karet

Umožňuje čtení z paměťových karet a zápis na ně.

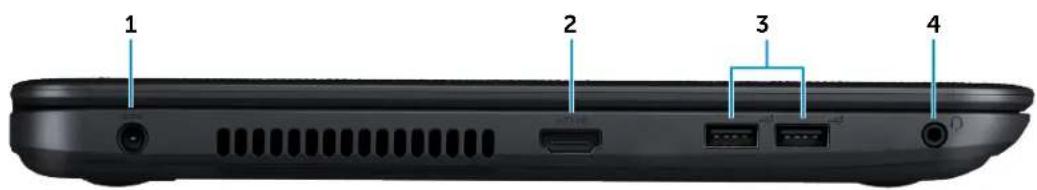

Levý panel

Připojením napájecího adaptéru připojíte počítač ke zdroji napájení a nabijete baterii.

2 Port HDMI

Umožňuje připojení k televizoru nebo jinému zařízení se vstupem HDMI. Umožňuje připojení výstupu obrazu a zvuku.

3 Porty USB 2.0 (2)

Umožňuje připojit periferní zařízení jako úložiště, tiskárny apod. Umožňuje přenos dat rychlostí až 480 Mb/s.

4 Port pro sluchátka

Slouží k připojení sluchátek, mikrofonu nebo kombinovaných sluchátek s mikrofonem (náhlavní sada).

Technické údaje

Pohledy

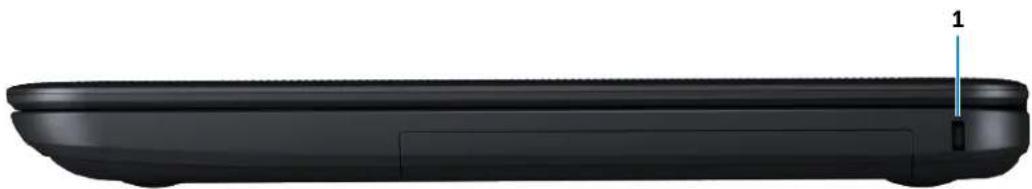

Pravý panel

1 Slot bezpečnostního kabelu

Připojením kabelu zabezpečení můžete zabránit neoprávněné manipulaci s počítačem.

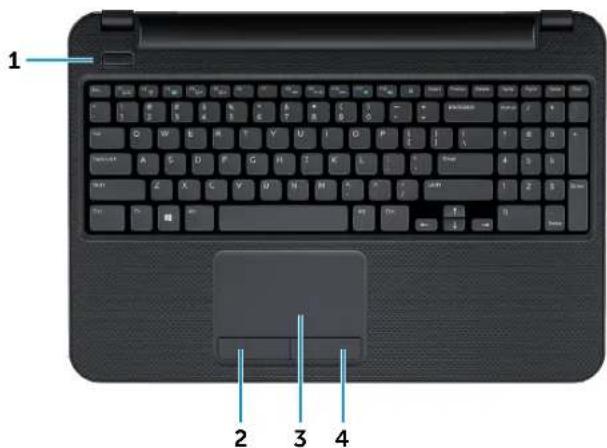

Pohled shora

1 Vypínač

Pokud je počítač vypnutý nebo v režimu spánku, stisknutím jej zapnete.

Je-li počitač zapnut, stisknutím jej přepnete do režimu spánku.

Stisknutím a podržením na 10 sekund můžete počítač nuceně vypnout.

POZNÁMKA: Chování tlačítka napájení můžete přizpůsobit v možnostech napájení. Další informace najdete v části Já a můj Dell na adrese dell.com/support.

2 Kliknutí levým tlačítkem

Stisknutím použijete kliknutí levým tlačítkem myši.

3 Dotyková podložka

Pohybujte kurzorem myši posouváním prstu po dotykové podložce. Klepnutím provedete levé kliknutí.

4 Kliknutí pravým tlačítkem

Stisknutím použijete kliknutí pravým tlačítkem myši.

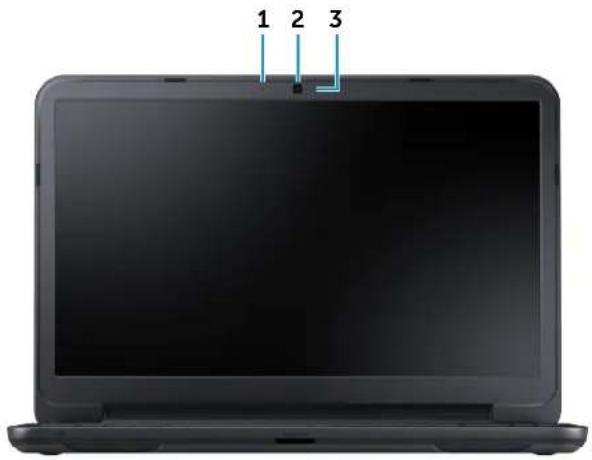

Displej

1 Mikrofon

Poskytuje vysoce kvalitní zvukový vstup pro nahrávání zvuku, hlasové hovory a další funkce.

2 kamera

Umožňuje videokonverzace, fotografování a nahrávání video.

3 Indikátor stavu kamery

Zapne se při zapnutí kamery.

Pohledy

Technické údaje

Rozměry a hmotnost

Výška 25,3 mm (1 palcový)

Šířka 376 mm (14,80 palcový)

Hloubka 259 mm (10,20 palcový)

Hmotnost (maximální) 2,15 kg (4,70 lb)

POZNÁMKA: Výška notebooku se liší v závislosti na objednané konfiguraci a výrobním procesu.

Pohledy

Technické údaje

Informace o systému

Model počítače Inspiron 15-3531

- Čtyřjádrový procesor Intel Pentium

čipových sad Integrováno v procesoru

Pohledy

Technické údaje

Pamět'

Slot Jeden slot SODIMM

Typ DDR3L

Rychlost Až 1600 MHz

POZNÁMKA: Procesor nainstalovaný v počítači umožňuje provoz paměti pouze při rychlosti 1333 MHz.

Podporované konfigurace 4 GB

Pohledy

Technické údaje

Porty a konektory

Externí:

Rozhraní USB Dva porty USB 2.0

Audio/Video • Jeden port pro náhlavní soupravu

- Jeden port HDMI

Interní:

karta Mini Card Jeden slot karty Mini-Card poloviční velikosti pro WLAN

Pohledy

Technické údaje

Komunikace

Displej s funkcí Wireless Wi-Fi standardu 802.11 b/g/n

Pohledy

Technické údaje

Grafika

Řadič Grafika Intel HD

Pamět' Sdílená systémová pamět'

Pohledy

Technické údaje

Zvuk

Řadič Realtek ALC3223 se softwarem Waves MaxxAudio

Reproduktory Dvě

Výkon reproduktorů:

Průměrný 2 W

Špičkový 2,5 W

Mikrofon Jeden digitální mikrofon součástí kamery

Ovládání hlasitosti Nabídky programu a klávesy ovládání médií na klávesnici. Další informace

o klávesových zkratkách vám poskytne Stručná příručka na adrese dell.com/support.

Pohledy

Technické údaje

Úložiště

Rozhraní • SATA 1,5 Gb/s

- SATA 3 Gb/s

Pevný disk Jeden 2,5 palcový disk (s podporou technologie Intel Smart Response Technology)

Pohledy

Technické údaje

Čtečka paměťových karet

Typ Jeden slot 3 v 1

Podporované karty • Karta SD card

• Karta SD High Capacity (SDHC)
• Karta Memory Stick (MS) Pro

Pohledy

Technické údaje

Displej

Typ 15,6 palcový HD

Rozlišení (maximální) 1366 x 768

Rozměry:

Výška 224,30 mm (8,83 palcový)

Šířka 360 mm (14,17 palcový)

Úhlopříčka 396,24 mm (15,60 palcový)

Obnovovací frekvence 60 Hz

Operační úhel 0 stupňů (zavřený) až 140 stupňů

Rozteč pixelů 0,252 mm

Ovládací prvky Jas je možné ovládat pomocí klávesových zkratek na klávesnici. Další informace

o klávesových zkratkách vám poskytne Stručná příručka na adrese dell.com/support.

Pohledy

Technické údaje

Klávesnice

Typ Klávesnice chiclet

Klávesové zkratky Některé klávesy na vaší klávesnici mají na sobě dva symboly. Tyto klávesy lze použít

k psaní alternativních znaků nebo k provádění sekundárních funkcí. Alternativní znak můžete zadat podržením klávesy Shift a stisknutím požadované druhé klávesy. Sekundární funkce můžete používat podržením klávesy Fn a stisknutím požadované klávesy.

POZNÁMKA: Primární chování zkratkových kláves můžete upravit změnou položky Chování funkčních kláves v nastavení systému.

Pohledy

Technické údaje

Kamera

Rozlišení:

Statický obraz 0,92 megapixelů

Grafika 1280 x 720 (HD) při 30 snímcích za sekundu (max.)

Diagonální úhel zobrazení 74 stupňů

Pohledy

Technické údaje

Dotyková podložka

Rozlišení:
Horizontální	1560 dpi
Vertikální	2553 dpi

Rozměry:

Šířka 54 mm (2,13 palcový)

Výška 98 mm (3,86 palcový)

Pohledy

Technické údaje

Baterie

Typ 4 článková lithium-ionotová baterie smart (40 Wh)

Rozměry:

Výška 20 mm (0,79 palcový)

Šířka 272,40 mm (10,72 palcový)

Hloubka 49,30 mm (1,94 palcový)

Hmotnost 0,26 kg (0,57 lb)

Napětí 14,80 VDC

Čas nabíjení při vypnutém počítači 4 hodiny (přibližný)

Provozní doba Závisí na provozních podmínkách a při podmínkách mimořádně náročných na napájení může být výrazně zkrácena.

Životnost (přibližně) 300 cyklů vybití/nabití

Teplotní rozsah:

Provozní 0°C až 35°C (32°F až 95°F)

Úložiště -40^ až 65^ ( -40^ až 149^ )

Článková baterie tvaru mince CR-2032

Pohledy

Technické údaje

Napájecí adaptér

Typ 65 W

Vstupní napětí 100–240 V stř.

Vstupní frekvence 50–60 Hz

Vstupní proud 1,50 A/1,60 A/1,70 A/2,50 A

Výstupní proud 3,34 A

Jmenovité výstupní napětí 19,50 V ss.

Teplotní rozsah:

Provozní 0°C až 40°C (32°F až 104°F)

Úložiště –40°C až 70°C (–40°F až 158°F)

Doporučené parametry prostředí

Stupeň uvolňování znečišťujících látek do vzduchu	G1 nebo nižší dle normy ISA-S71.04-1985
Provozní Úložiště
Teplotní rozsah 0°C až 40°C (32°F až 104°F)	-40°C až 70°C (-40°F až 158°F)
Relativní vlhkost (max.) 10–90 % (nekondenzující)	10–95 % (nekondenzující)
Vibrace (maximum)*	0,66 GRMS 1,30 GRMS
Náraz (maximum)	110 G'	160 G'
Nadmořská výška (maximální)	-15,20 m až 3048 m (-50 ft až 10 000 ft)	-15,20 m až 10 668 m (-50 ft až 35 000 ft)

* Měřeno pomocí náhodného vibračního spektra, které napodobuje uživatelské prostředí.
† Měřeno při používání pevného disku pomocí pulzu 2 ms s poloviční sinusoidou.
‡ Měřeno na pevném disku se zaparkovanou hlavou pomocí pulzu 2 ms s poloviční sinusoidou.
