NÁVOD K OBSLUZE SMART P6 iGET

Instalační manuál CZ

P6

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

Bezpečnostní opatření

1. Nepokládejte žádné těžké nebo ostré předměty na zařízení.
2. Nevystavujte zařízení přímému slunečnímu a teplenému záření a nesmí být zakrýváno.
3. Nevystavujte zařízení prostředí s vyšší nebo nižší teplotou než je doporučená.
4. Nevystavujte zařízení prašnému prostředí, a vlhkému prostředí nesplňující doporučené hodnoty včetně deště a kapalin.
5. Nepoužívejte žádné korosivní čisticí prostředky k čištění zařízení.
6. Nevystavujte zařízení silnému magnetickému nebo elektronickému rušení.
7. Nepoužívejte jiné napájecí adapté nebo baterie než ty, které jsou pro provoz určené.
8. Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce.
9. Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo v průvodní dokumentaci

znamená, že použité elektrické nebo elektronické výrobky nesmí být

likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických

a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

1. Není určeno k používání v blízkosti vody, např. vedle vany, umyvadla, dřezu, výlevky, ve vlhkém sklepě nebo u bazénu.

SECURITY P6 – Bezdrátový detektor plynu

Specifikace:

Frekvence vysílání: 433 MHz

Použité kódování: 2262/1527

Provozní teplota: - 10°C \~ +50°C

Provozní vlhkost: 20% \~ 90%

Prostředí: suché, vnitřní

Napájecí napětí: 230V, 50 \~ 60 Hz

Spotřeba : 2 \~ 3 W

Siréna: 90 dB

Reakce: cca 60 vteřin

Citlivost:

Uhelný plyn: 2\~5% LEL

Zemní plyn: 10\~25% LEL

Propan butan: 10\~25% LEL

(LEL = dolní mez výbušnosti)

Dosah signálu k centrální jednotce:

do 50ti m. při přímé viditelnosti

Detektor je možné provozovat samostatně – má vlastní sirénu, nebo společně s alarmem, kdy je vyvolán poplach také centrální jednotkou!

Doporučení:

• Maximální dosah bezdrátového signálu v otevřeném prostředí od centrální jednotky je 50 m. V domech se silným zdivem nebo železobetonem se tato vzdálenost razantně snižuje.
• Používejte pro napájení zásuvky 230V, 50\~60 Hz.
• Červená dioda značí zaznamenání pohybu.
• Aby detektor fungoval správně, je nutné instalovat jej do správné výšky, dle pokynů níže.
• Detektor musí být umístěn ve vnitřních prostorách pevně na zdi, nesmí docházet k žádným otrésům.

Funkce, párování s alarmem:

• Zapojte detektor do zásuvky 230V, 50\~60 Hz.
• Při zapojení nejprve probíhá zahřívání, bliká levá červená dioda, po cca 3 minutách již levá dioda zhasne, pravá svítí stále – značí, že je detektor v provozu.

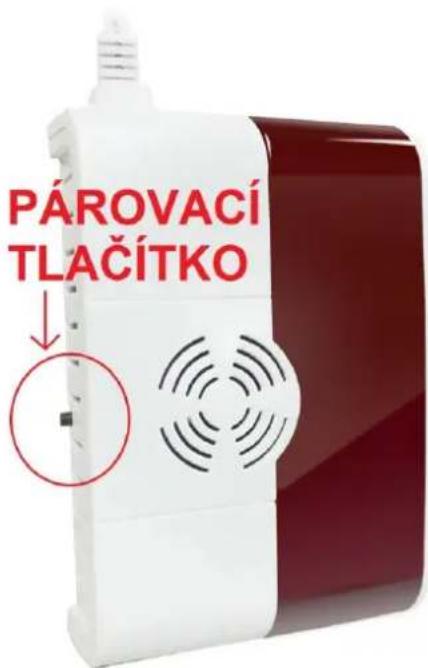

• Vstupte do nastavení alarmu, aktivujte párování, poté stiskněte na 3 sec. tlačítko pro párování na detektoru, a jednotky by měly být spárovány.

Pokud se jedná o alarm iGET M2B postupujte pro párování následovně:

a) vstupte do menu pro nastavení 8888#
b) zadejte 2306#
c) stiskněte na 3 sec. tlačítko na detektoru plynu
d) alarm pípnutím potvrdí a detektor bude uložen
e) vystupte z nastavení *#

- Nyní připevněte detektor na pevnou stěnu do výšky dle toho, o kterou detekci plynu se má jednat, viz.níže správné umístění.

Správné umístění:

Je nutné vybrat, jaký plyn chceme detekovat:

Plyny, které jsou lehčí než vzduch, stoupají, detektor umístit ke stropu

Detektor umístěte do výšky 15 až 30 cm pod strop, a 60 cm od rohů tedy od míst kde se dvě stěny sbíhají. Musí být ve vzdálenosti min. 1,2m od zdroje plynů abychom předešli falešným poplachům. Jedná se o:

• Zemní plyn (LNG, CNG)
• Oxid uhelnatý (CO, Svítiplyn, Uhelný plyn, Dřevný plyn)

Plyny, které jsou těžší než vzduch, klesají k zemi, detektor umístit k zemi:

Detektor umístěte do výšky 15 až 30 cm nad zem, a 60 cm od rohů, tedy od míst kde se dvě stěny sbíhají. Musí být ve vzdálenosti min. 1,2m od zdroje plynů abychom předešli falešným poplachům. Jedná se o:

• Propan butan (LPG)
• Ropné látky

Detektor instalujeme vždy na stěnu.

Dodržujte pravidla pro práci s elektrickými přístroji a montáž provádějte opatrně.

Test funkčnosti, varování:

Pro dosažení maximální bezpečnosti je vhodné provádět pravidelně test detektoru. Stiskněte tlačítko na detektoru a držte, detektor vyvolá poplach jak na bezdrátově napojeném alarmu, tak sám začne vydávat zvuk sirény.

Test je vhodné provádět ideálně každých 6 měsíců, nejméně 1x ročně.

Výrobce ani prodejce nedoporučuje testování hlásiče plynem a nenese zodpovědnost za vzniklé škody při testování tímto postupem. Uživatel tímto jedná na vlastní riziko a je si vědom nebezpečí vyplývajícího z užití plynu proti veškerým pravidlům. V žádném případě neprovádějte test plynem v uzavřené místnosti.

Pokud chcete testovat i přes varování hořlavým plynem, přiložte cigaretový plynný zapalovač k spodním otvorům detektoru a pustte plyn, ne oheň. Hlásič začne houkat až po 30ti až 90ti vteřinách, až bude koncentrace plynu odpovídající.

Jen položení detektoru ke zdroji plynu, jako je např. plynový sporák, nestačí, nežli se koncentrace navýší, plyn je již rozptýlen v okolí.

Pokud zaznamenáte během běžného užití detekci úniku plynu (detektor bude houkat a blikat), ihned vyvětrejte místnost, uzavřete hlavním uzávěrem plyn, a vyhledejte příčinu úniku plynu.

Pozor: detektor vyvolá při detekci plynu poplach, když je alarm aktivován, ale také když je deaktivován - to je žádoucí, ale nastavení je možné dle potřeby v alarmu změnit.

Prohlášení o shodě:

Společnost Intelek spol. s r.o. (Shenzhen Chitongda Electronic CO.,LTD) tímto prohlašuje, že všechna zařízení SECURITY P6 (QG-02) jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/EC. Produkty jsou určeny pro prodej bez omezení v České republice, Slovensku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.iget.eu.

iGET

SECURITY

Inštalační manuál SK

P6

www.iget.eu

SUPPORT: http://www.iget.eu/helpdesk

SECURITY P6 – Bezdrôtový detektor plynu

Špecifikácie:

Frekvencia vysielania: 433 MHz

Použité kódovanie: 2262/1527

Prevádzková teplota: - 10°C \~ +50°C

zemný plyn: 10\~25% LEL

propan butan: 10\~25% LEL
