40 LED 722 PVR - Televize ECG - Bezplatný návod k obsluze

Typ produktu	LED TV
Velikost obrazovky	40 palců (100 cm)
Poměr stran	16:9
Rozlišení	1920 x 1080 pixelů (Full HD)
Dynamický kontrast	1,000,000:1
Tuner	HD DVB-T MPEG2/4
Zvukový výstup	2 x 10 W
Konektivita	3 x HDMI, 1 x USB, 1 x SCART, 1 x Component YPbPr, 1 x VGA, 1 x PC Audio In, 1 x Sluchátka, 1 x RF In
Spotřeba energie (max)	75 W
Příkon v pohotovostním režimu	≤ 0,5 W
Třída energetické účinnosti	A
Rozměry se stojanem	909 x 516 x 210 mm
Rozměry bez stojanu	909 x 516 x 70 mm
Hmotnost zařízení	9,5 kg
VESA úchyt	200 x 200 mm
Podporované formáty médií	.mpg, .avi, .ts, .mp4, .mkv, .vob, .mp3, .aac, .jpg, .wav, .m4a, .wmv
Speciální funkce	Nahrávání PVR na USB, Timeshift, EPG, Rodičovský zámek, Časovač vypnutí, Automatické vypnutí
Třída bezpečnosti	Třída II (dvojitá izolace)
Video systémy	PAL / NTSC / SECAM
Pokyny k čištění	Odpojte napájení, otřete suchým hadříkem

Často kladené otázky - 40 LED 722 PVR ECG

Jak nahrát televizní program pomocí funkce PVR?

Stiskněte tlačítko REC na dálkovém ovladači při sledování DTV kanálu. Potvrďte výzvu pro zahájení nahrávání. Pro časované nahrávání použijte menu EPG: stiskněte dvakrát zelené tlačítko pro naplánování nahrávání. Ujistěte se, že je připojeno USB úložné zařízení s dostatečnou rychlostí.

Jak nastavit rodičovskou kontrolu?

Přejděte do Menu > Funkce > Zámek. Povolte Zámek kanálů nebo Rodičovskou kontrolu a nastavte 4místný PIN (výchozí: 0000). PIN můžete také změnit pomocí možnosti Změnit PIN kód.

Co dělat, pokud televizor nemá obraz, ale zvuk funguje?

Zkontrolujte nastavení Jas a Kontrast v menu Obraz. Také se ujistěte, že je správně zvolen vstupní zdroj pomocí tlačítka ZDROJ. Pokud používáte režim PC, ověřte připojení video kabelu a rozlišení PC.

Mohu připojit USB disk? Jaké formáty souborů jsou podporovány?

Ano, připojte USB disk k portu USB IN. Podporované formáty zahrnují: .mpg, .avi, .ts, .mp4, .mkv, .vob, .mp3, .aac, .jpg, .wav, .m4a, .wmv. Televizor může přehrávat multimediální soubory a nahrávat programy na USB.

Jak provést aktualizaci softwaru?

Stáhněte aktualizační soubor (binární) do kořenového adresáře USB disku. Připojte USB k televizoru, přejděte do Menu > Nastavení > Aktualizace softwaru a stiskněte ENTER. Během aktualizace nevypínejte televizor.

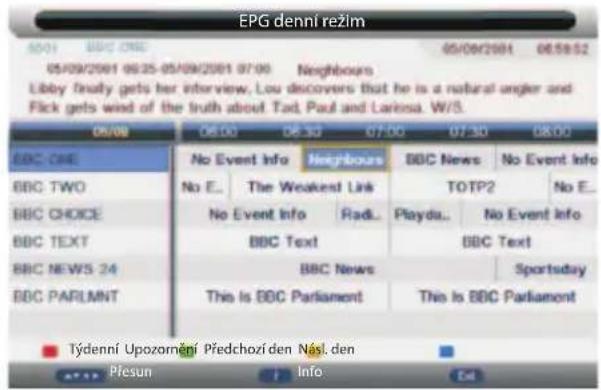

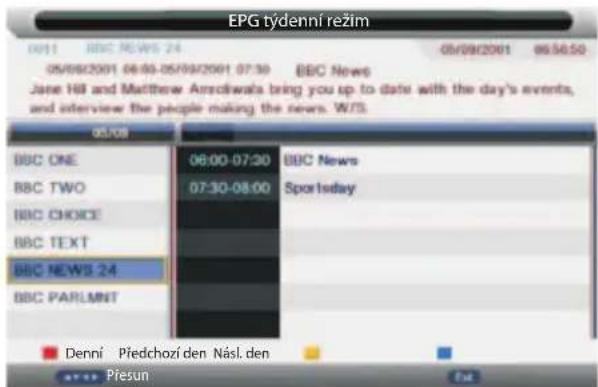

Jak používat elektronického průvodce programem (EPG)?

Stiskněte tlačítko GUIDE na dálkovém ovladači. Programy můžete zobrazit v režimech Denně, Týdně nebo Rozšířený. K navigaci použijte šipky a zeleným tlačítkem nastavte připomínky nebo nahrávání.

Jaké jsou rozměry pro montáž na zeď?

Televizor podporuje nástěnné držáky VESA 200 x 200 mm. Rozměry zařízení bez stojanu jsou 909 x 516 x 70 mm. Ujistěte se, že zeď unese hmotnost (9,5 kg).

Jak resetovat televizor do továrního nastavení?

Přejděte do Menu > Nastavení > Reset nastavení TV. Pokud je zamčeno, zadejte PIN (výchozí 0000). Potvrďte reset. Televizor se restartuje a vstoupí do počátečního nastavení.

Proč nefunguje dálkový ovladač?

Zkontrolujte baterie: v případě vybití je vyměňte. Ujistěte se, že mezi dálkovým ovladačem a senzorem televizoru nejsou žádné překážky. Namiřte dálkový ovladač přímo na senzor. Pokud stále nefunguje, zkuste resetovat televizor odpojením ze zásuvky na 60 sekund.

Je televizor energeticky úsporný?

Ano, je zařazen do třídy energetické účinnosti A s maximální spotřebou 75 W a příkonem v pohotovostním režimu ≤0,5 W. Roční spotřeba energie je přibližně 103 kWh (na základě standardního používání).

NÁVOD K OBSLUZE 40 LED 722 PVR ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.

LED TV

OBSAH

NA ÚVOD 6

INSTALACE A ZAPOJENÍ TELEVIZORU 6

Instrukce pro sestavení stojánku 6

Umístění televizoru....6

Připojení antény a napájení 6

POPIS....7

Tlačítka televizoru a rozhraní 7

Schéma připojení externích zařízení....8

OVLÁDÁNÍ TELEVIZORU....10

Nabídka Obraz 10

Nabídka Zvuk....11

Nabídka Kanál 12

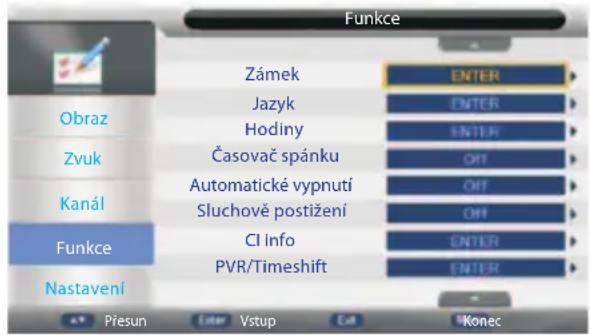

Nabídka Funkce 14

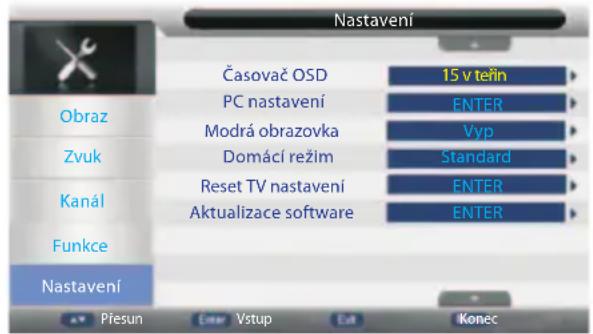

Nabídka Nastavení 15

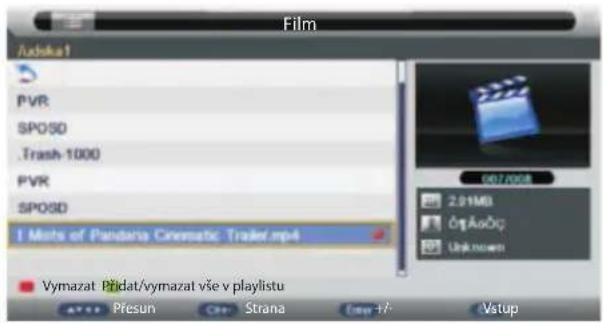

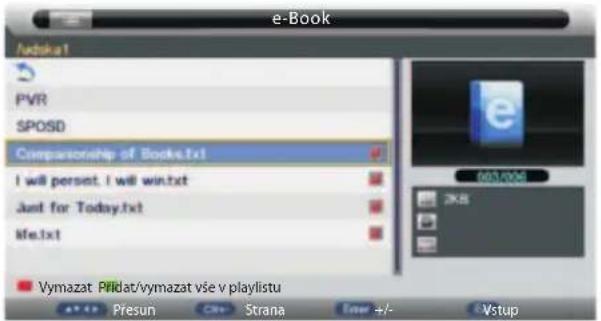

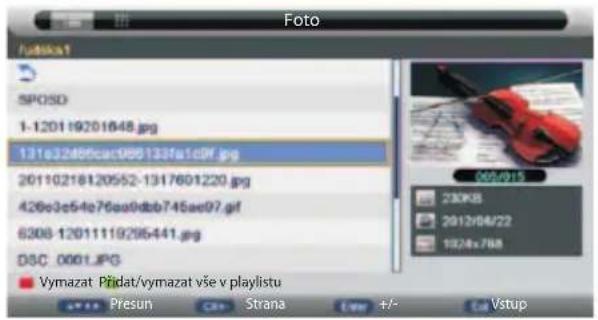

Multimédia....17

OSTATNÍ FUNKCE 18

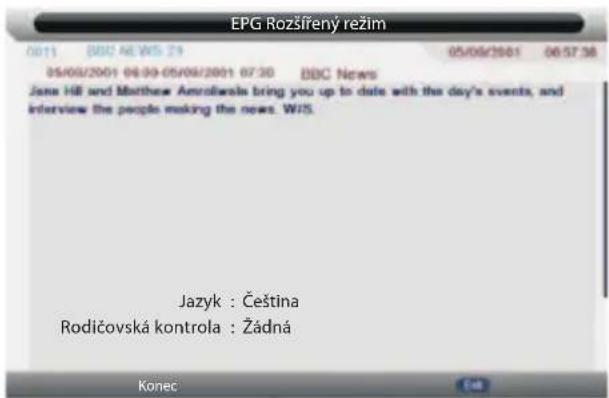

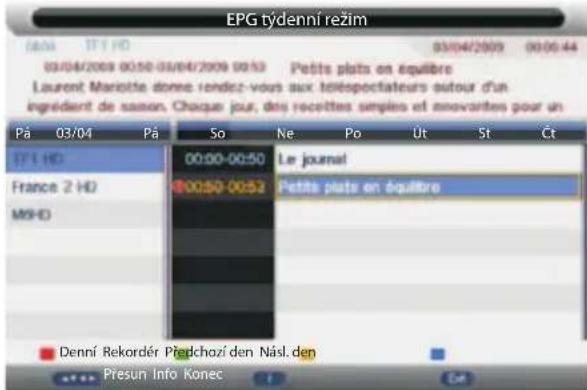

EPG 18

PVR....19

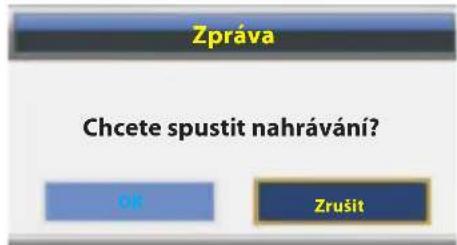

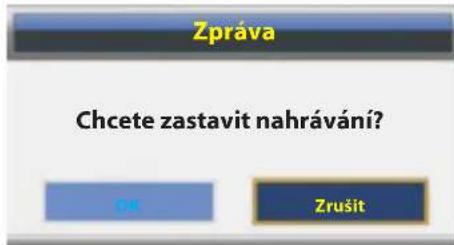

Nahrávání....19

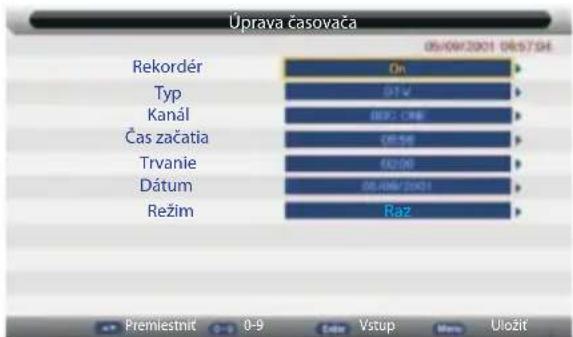

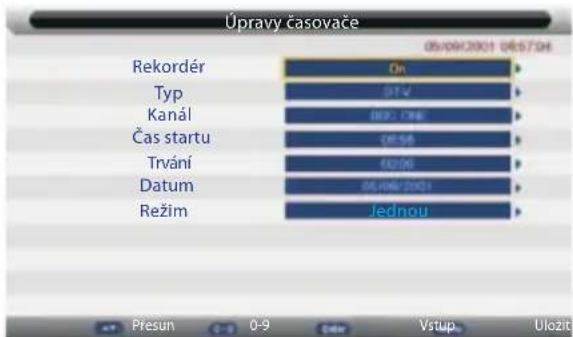

Nahrávání řízené časovačem....19

ODSTRAŇOVÁNÍ POTÍŽÍ......21

TECHNICKY LIST 22

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy opatření, včetně těch následujících:

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

CHCETE-LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE KRYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

Symbol blesku se šipkou v rovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

Vykřičník v rovnostranném trojúhelníku má informovat uživatele o tom, že se v literatuře přiložené k přístroji nachází mnoho důležitých pokynů pro jeho provoz a údržbu (případně servis).

1. Přečtěte si pečlivě veškeré instrukce.
2. Instrukce uložte pro nahlédnutí v budoucnu.
3. Věnujte pozornost upozorněním v příručce.
4. Dodržujte všechny pokyny.
5. Nepoužívejte zařízení v blízkosti vody.
6. Čistěte výhradně suchým hadříkem.
7. Neblokujte větrací otvory. Umístěte v souladu s pokyny výrobce.
8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.
9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajišťujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Chraňte napájecí šňůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice a místa, kde vystupuje z přístroje.
11. Používejte pouze příslušenství a doplňky doporučené výrobcem.
12. Za bouřky nebo v případě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šnůru přístroje ze zásuvky.

13. Veškeré opravy svěřte kvalifikovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šňůra nebo zástrčka, do přístroje se dostala tekutina nebo do něj vnikl cizí předmět, byl vystaven dešti nebo vlhku, došlo k jeho pádu nebo nefunguje obvyklým způsobem.

14. Zásuvka, ke které je televizor připojen, slouží k odpojení přístroje od sítě a musí být za všech okolností snadno přístupná.

15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.
16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.
17. Dbejte na ekologickou likvidaci baterií.
18. Přístroj je určen k provozu v mírném klimatu.
19. Zabraňte kapání vody na přístroj a jejímu vniknutí do přístroje. Na přístroj nestavte žád naplněné tekutinou, jako např. vázy s květinami.
20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení a jeho opětovným zapnutím.

VAROVÁNÍ:

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

VAROVÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

Tento symbol znamená, že se jedná o přístroj v druhé ochranné třídě, s dvojitou izolací mezi nebezpečným síťovým napětím a uživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Varování

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvalifi kovaným pracovníkům.

Upozornění

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

Varování

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Upozornění

O televizor se neopírejte, nenaklánějte jej a nestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Varování

Zabraňte vniknutí cizích předmětů do větracích otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Televizor nestavte na nestabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Upozornění

Nezakrývejte ventilační otvory v zadním krytu přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je nezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje a může být také nebezpečné.

Upozornění

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šnůru z elektrické zásuvky.

NA ÚVOD

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností tohoto přístroje, přečtěte si pečlivě tuto příručku a uložte ji na příhodné místo pr v budoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach nebo kapičky z displeje nebo skříně přístroje, měli byste nejprve vytáhnout napájecí šnůru ze zásuvky a poté otrít přístroj suchým hadříkem. Při bouřce odpojte napájecí šnůru a anténu, aby nedošlo k poškození televizoru. Veškeré opravy svěřte kvalifi kovanému servisu.

INSTALACE A ZAPOJENÍ TELEVIZORU

Instrukce pro sestavení stojánku

1. Otevřete kartonovou krabici a vyjměte televizor, příslušenství a stojánek (pouze některé modely).
2. Televizor položte na rovný povrch obrazovkou směrem dolů. K ochraně displeje před poškozením použijte deku nebo jinou měkkou látku
3. Nasad'te stojánek do držáku a utáhněte pevně pomocí přiložených šroubů.
4. Sestavení je tímto dokončeno.

• Televizor umístěte v místnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.
• Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.
• Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.
• Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skřině přístroje nebo předčasnému stárnutí komponentů.
• Nezakrývejte ventilační otvory televizoru.

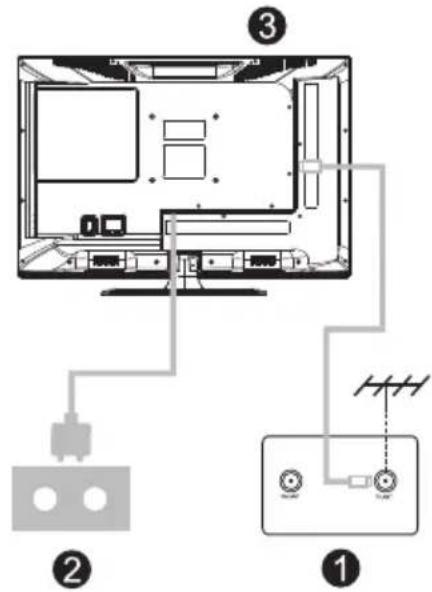

Připojení antény a napájení

1. Kabel antény připojte k anténnímu konektoru na zadní straně televizoru.
2. Vidlici napájecí šňůry zapojte do elektrické zásuvky.
3. Televizor zapněte. Stiskněte vypínač na televizoru. Indikační kontrolka se rozsvítí zeleně. Když je TV v pohotovostním režimu (červený svit kontrolky), můžete televizor zapnout stiskem tlačítka na dálkovém ovladači.

Tlačítka televizoru a rozhraní

Tlačítka na TV

Poznámka: Následující popis představuje pouze funkční schéma. Skutečná pozice a uspořádání se může u různých modelů lišit.

VOL+

VOL-

CH+

CH-

MENU

SOURCE

+

: Zapnutí/vypnutí napájení

SOURCE : Volba externího zdroje signálu

MENU : Zobrazení hlavní nabídky a potvrzení vybraných položek

VOL +/- : Nastavení hlasitosti

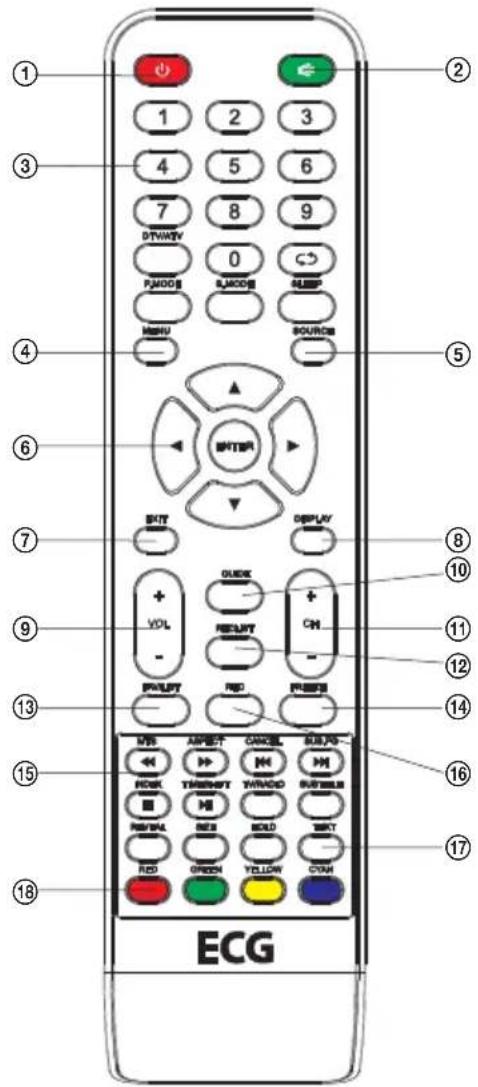

Tlačítka dálkového ovladače

1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.

2. ☐: Vypnutí nebo zapnutí zvukového výstupu.

3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

4. MENU: Zobrazení hlavního menu na obrazovce.

5. SOURCE: Stiskněte pro zobrazení dostupných video zdrojů a jejich výběr.

6. ŠIPKY: Pohyb po menu. / ENTER: Potvrzení výběru.

7. EXIT: Návrat do předchozího menu nebo opuštění menu.

8. DISPLAY: Zobrazení informací

9. VOL +/-: Nastavení hlasitosti.

10. GUIDE: Zobrazení informací o sledovaném programu a následujících programech (v režimu DTV).

11. CH-/CH+: Přepnutí na předchozí nebo následující kanál.

12. RECLIST: Seznam nahrávek

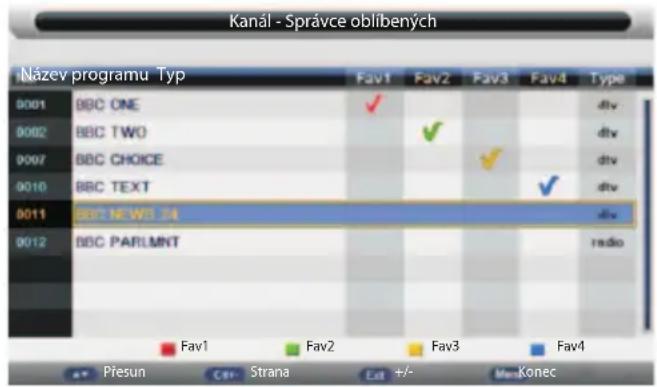

13. FAV/LIST: Přístup k seznamu oblíbených kanálů.

14. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

15. Tlačítka ovládání reprodukce z USB.

16. REC: Stiskem spustíte nahrávání sledovaného TV pořadu (v režimu DTV).

17. TEXT: Otevření teletextu.

18. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

Rozhraní

Poznámka: Následující tabulka uvádí přehled nejrůznějších rozhraní. Skutečná pozice, typ, uspořádání a počet rozhraní se může u jednotlivých modelů lišit.

	AV vstupVstup externího video a audio signálu (levý a pravý kanál).
	CI slotTento slot je určen pro karty umožňující sledování placených TV kanálů.
	Y Pb Pr vstupUmožňuje připojení kompozitního videosignálu z DVD/videorekordéru.*
	HDMI vstupVstup digitálního signálu prostřednictvím HDMI konektoru.
	ANT 75Připojení anténního vstupu (75/VHF/UHF).
	VGA vstupVstup analogového video signálu z PC.
	PC AUDIO vstupPřivedení audio signálu z PC, když je videosignál připojen pomocí VGA.
	Sluchátkový výstupPři připojení sluchátek se automaticky vypne zvuk z reproduktorů TV.
	USB vstupUmožňuje připojení USB zařízení a přehrávání mediálních souborů nebo nahrávání pořadů na USB.
	SCART vstupStandardně podporuje vstup kompozitního a RGB signálu.(Některé modely nemusejí být tímto rozhraním vybaveny)
	COAXIALUmožňuje připojení SPDIF přijímače.

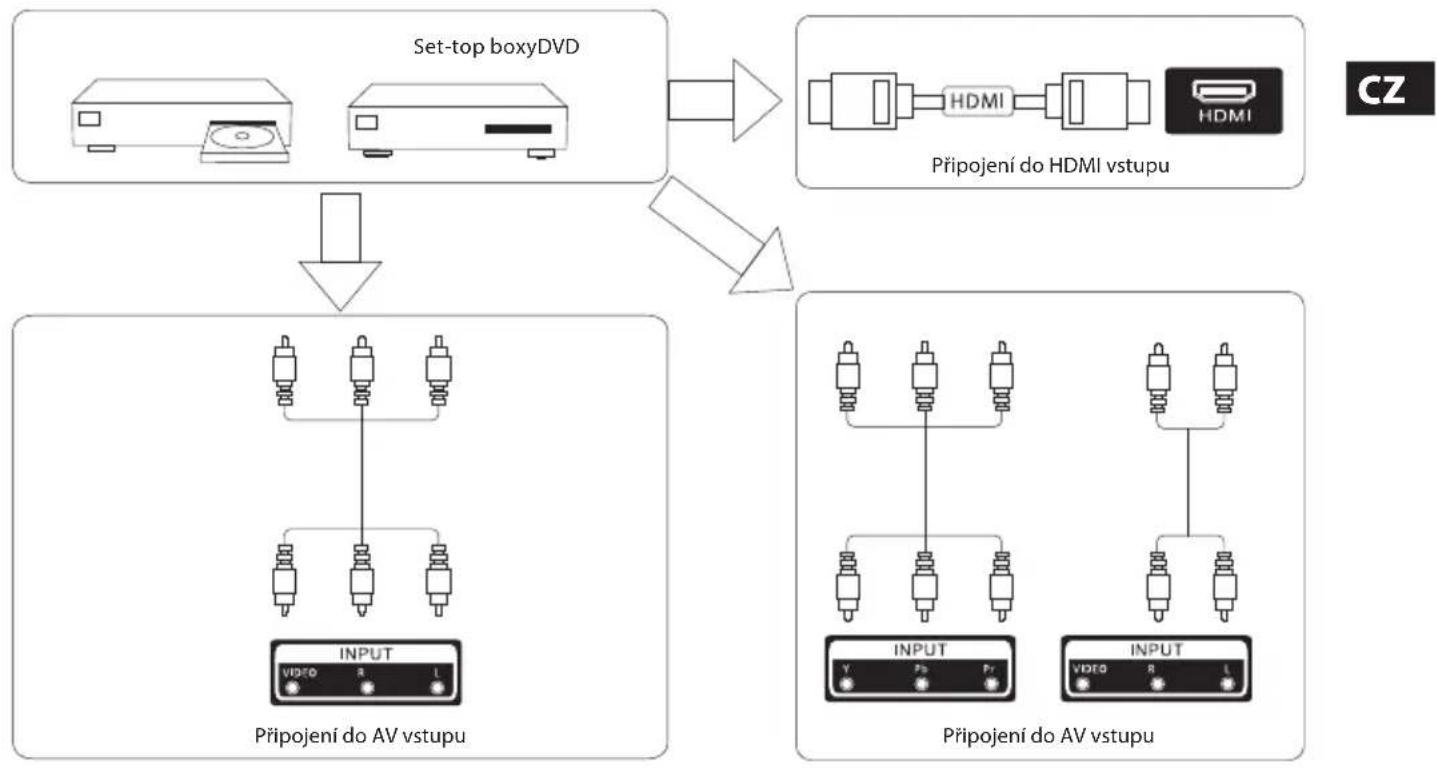

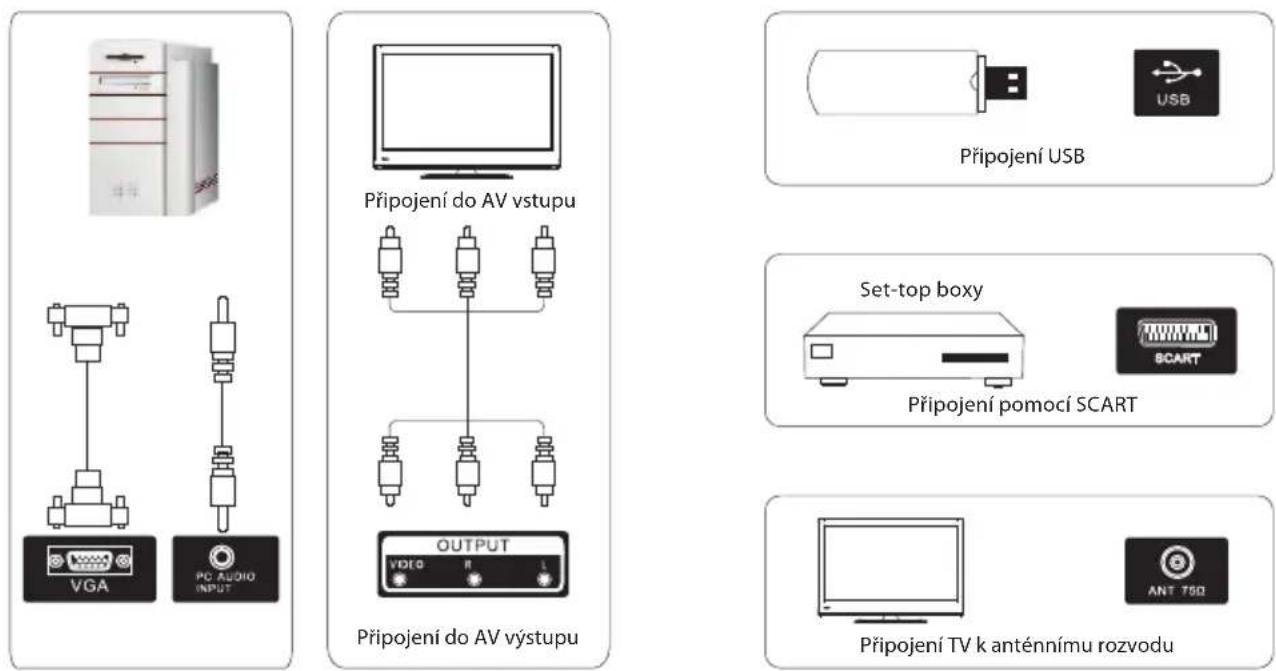

Schéma připojení externích zařízení

OVLÁDÁNÍ TELEVIZORU

CZ

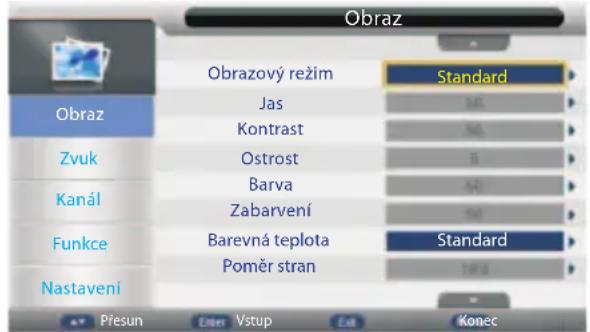

Nabídka Obraz

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítka ENTER /▶ vyberte v hlavním menu položku Obraz a stiskem ENTER /▶ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce „Obraz“ volbu, kterou chcete nastavit.
2. Stiskem ENTER/► vstupte do nabídky a pomocí ◀/► nastavte požadovanou hodnotu.
3. Když jste s nastavením hotovi, stiskněte tlačítko MENU/ENTER pro uložení změn a návrat do předchozí nabídky.

Obrazový režim

Dostupné režimy obrazu: Dynamický, Jemný, Standardní, Uživatelský.

Tip: Stiskem tlačítka P.MODE můžete změnit obrazový režim přímo.

Jas/Kontrast/Ostrost/Barva/Zabarvení

Jas Nastavení jasu obrazu.

Kontrast Nastavení kontrastu obrazu.

Ostrost Nastavení ostrosti obrazu

Barva Nastavení sytosti barev.

Zabarvení Nastavení barevného odstínu. Pouze pro signál v NTSC formátu.

Barevná teplota

Změna celkového barevného podání obrazu.

Poměr stran

Vyberte požadovaný poměr stran obrazu.

Tip: Stiskem tlačítka ASPECT můžete změnit poměr stran obrazu přímo.

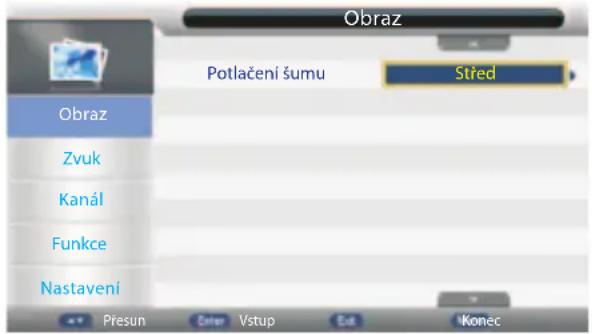

Potlačení šumu

Potlačení šumu v obraze. Pomocí tohoto nastavení můžete potlačit šum a zvýšit kvalitu obrazu. Potlačení šumu můžete nastavit v rozsahu Nízké-Střední-Vysoké. Vyššího omezení šumu může být dosaženo na úkor ostrosti obrazu

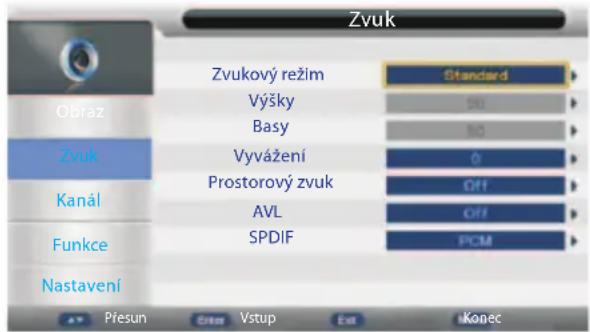

Nabídka Zvuk

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítka ENTER /▶ vyberte v hlavním menu položku Zvuk a stiskem ENTER /▶ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce „Zvuk“ volbu, kterou chcete nastavit.
2. Stiskem ENTER/► vstupte do nabídky a pomocí ◀/► nastavte požadovanou hodnotu.
3. Když jste s nastavením hotovi, stiskněte tlačítko MENU/ENTER pro uložení změn a návrat do předchozí nabídky.

Zvukový režim

Dostupné režimy: Standardní, Film, Hudba, Řeč, Uživatelský.

Tip: Stiskem tlačítka S.MODE můžete změnit režim zvuku přímo.

Stiskem ▼/▲ vyberte položku Zvukový režim a pomocí tlačítek ◀/▶ vyberte požadovaný režim.

Výšky / Basy / Vyvážení

Výšky Můžete zvýšit nebo snížit intenzitu vysokých frekvencí.

Basy Můžete zvýšit nebo snížit intenzitu nízkých frekvencí.

Vyvážení Můžete nastavit vyvážení mezi hlasitostí levého a pravého kanálu.

Prostorový zvuk

Stiskem ENTER /▶ vstupte do nabídky a stiskem ▼/▲ vyberte Zap nebo Vyp.

AVL

Nastavení automatické kontroly hlasitosti.

Stiskem ▼/▲ vyberte Zap nebo Vyp.

SPDIF

Stiskem ENTER /▶ vstupte do nabídky a stiskem ▼/▲ vyberte Vyp / Auto / PCM.

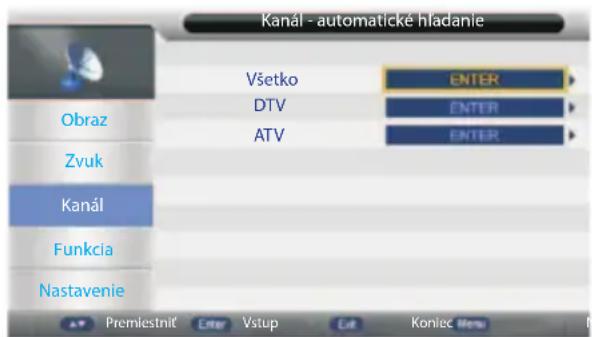

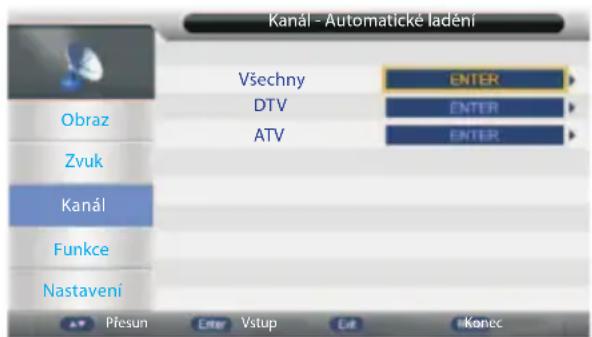

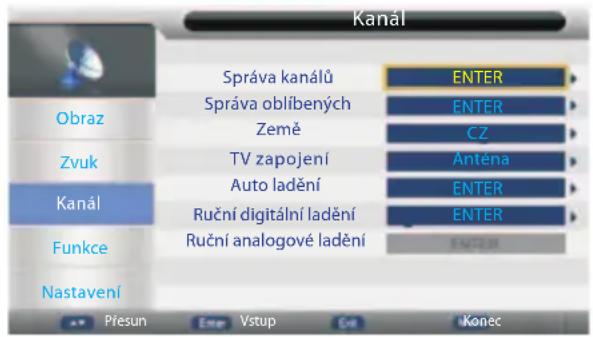

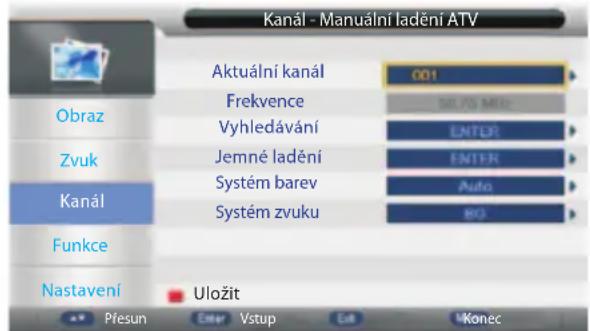

Nabídka Kanál

CZ

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítka ENTER /▶ vyberte v hlavním menu nabídku Kanál a stiskem ENTER /▶ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce „Kanál“ volbu, kterou chcete nastavit.
2. Stiskem ENTER/▶ vstupte do nabídky a pomocí ◀/▶ nastavte požadovanou hodnotu.
3. Když jste s nastavením hotovi, stiskněte tlačítko MENU/ENTER pro uložení změn a návrat do předchozí nabídky.

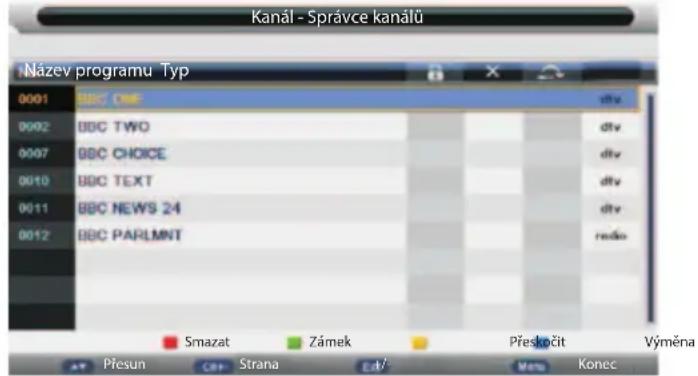

Správce kanálů

Nabídka Správa kanálů umožňuje provádět správu (vymazání/přejmenování/výměnu/uzamčení/přeskočení) jednotlivých kanálů.

Nejprve stiskem ▼/▲ zvýrazněte kanál, který chcete vymazat, přesunout nebo přeskočit. Poté:

• Stiskem červeného tlačítka kanál vymažte ze seznamu.
• Stiskem zeleného tlačítka nastavte zámek kanálu. (Při procházení kanálů pomocí tlačítek CH+/- bude tento kanál automaticky přeskakován.)
- Po stisku žlutého tlačítka můžete kanál pomocí tlačítek ▼/▲ přesunout na novou pozici.
- Stiskem modrého tlačítka můžete kanál na této pozici zaměnit za jiný kanál. Pomocí ▼/▲ vyberte jiný kanál a stiskem modrého tlačítka tyto kanály zaměníte.

Správce oblíbených

Umožňuje správu (přidání/vymazání) oblíbených kanálů.

CZ

Stiskem ▼/▲ vyberte kanál, který chcete přidat do seznamu oblíbených, a stiskem červeného, zeleného, žlutého nebo modrého tlačítka jej označte.

Země

Stiskem ▼/▲ vyberte zemi.

Automatické ladění

Režim Všechny: Vyberte položku „Všechny“, pokud chcete nejprve prohledat všechny digitální kanály a poté automaticky přejít k vyhledání všech analogových kanálů ve vybrané zemi. Stiskem tlačítka EXIT/MENU můžete prohledávání digitálních kanálů přeskočit a přejít přímo k analogovým kanálům, v průběhu prohledávání analogových kanálů můžete stiskem EXIT/MENU hledání ukončit.

Režim DTV: Prohledání všech digitálních kanálů ve vybrané zemi. Vyhledávání můžete zastavit stiskem tlačítka EXIT/MENU.

Režim ATV: Prohledání všech analogových kanálů ve vybrané zemi. Vyhledávání můžete zastavit stiskem tlačítka EXIT/MENU.

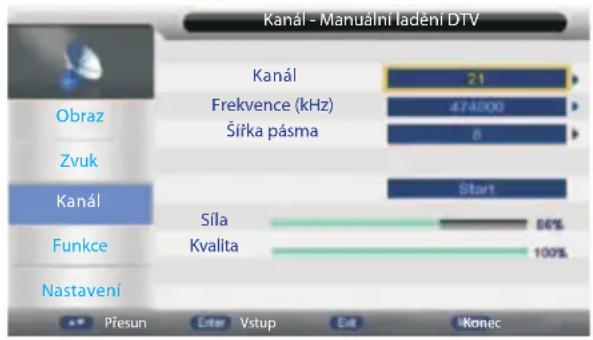

Ruční digitální ladění (manuální ladění DTV)

CZ

Pomocí tlačítka ENTER /▶ vyberte číslo kanálu nebo zadejte číslo kanálu přímo. Ve spodní části obrazovky se zobrazuje síla a kvalita signálu. Stiskem tlačítka ENTER na položce Start spustíte prohledávání aktuálního pásma.

Ruční analogové ladění (manuální ladění ATV)

Pomocí ▼/▲ vyberte volbu. Stiskem tlačítka ENTER /► vstupte do vybrané nabídky a pomocí ▼/▲ nastavte požadované parametry. Vyberte položku „Vyhledávání“ a stiskem ◀/► spustte ladění.

Nabídka Funkce

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítka ENTER /▶ vyberte v hlavním menu položku Funkce a stiskem ENTER /▶ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte v nabídce „Funkce“ volbu, kterou chcete nastavit.
2. Stiskem ENTER/► vstupte do nabídky a pomocí ◀/► nastavte požadovanou hodnotu.
3. Když jste s nastavením hotovi, stiskněte tlačítko MENU/ENTER pro uložení změn a návrat do předchozí nabídky.

Zámek

Zámek kanálu:

Zap: aktivace uzamčení kanálu. Pro sledování uzamčeného kanálu musí uživatel zadat heslo. Heslo je třeba zadat také při změně položek, jako je reset systému nebo reset databáze.

Vyp: zámek kanálu je deaktivován.

Rodičovská kontrola: Vyp: vypnutí rodičovské kontroly

4-18: zapnutí rodičovské kontroly a nastavení věkové hranice pro sledování programů

Změnit PIN:

Stiskněte ENTER /▶ pro nastavení nového hesla, poté zadejte nové čtyřmístné heslo a pro potvrzení jej zadejte ještě jednou.

Výchozí heslo: 0000

Jazyk

Pomocí ▼/▲ vyberte nabídku „Jazyk“. Stiskem ENTER /► vstupte do nabídky a nastavte jazyk OSD menu, preferovaný jazyk titulků a zvukové stopy, jazyk digitálního teletextu a jazyk analogového teletextu.

Hodiny

Tato nabídka slouží k nastavení hodin, časového pásma a letního času.

Časovač spánku

Pomocí této funkce můžete nastavit, po jaké době se má televizor vypnout. Časovač lze nas (neaktivní), nebo na 10, 20, 30, 60, 90, 120, 180, či 240 minut.

Automatické vypnutí

Pomocí funkce automatického vypnutí můžete nastavit, po jak dlouhé době nečinnosti se má televizor automaticky vypínat. Nastavit lze interval 1, 2 nebo 4 hodiny.

Sluchově postižení

Tato funkce nabízí zobrazení ruchových titulků, jako například „klepání na dveře“ nebo „zvuk zvonku“, které usnadňují sledování televize sluchově postiženým.

CI info

Tato volba je dostupná pouze v DTV režimu a s vloženou CI kartou.

Nabídka Nastavení

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítka ENTER /▶ vyberte v hlavním menu položku „Nastavení“ a stiskem ENTER /▶ vstupte do nabídky.

1. Pomocí tlačítek ▼/▲ vyberte volbu, kterou chcete nastavit.
2. Stiskem ENTER/▶ vstupte do nabídky a pomocí ◀/▶ nastavte požadovanou hodnotu.
3. Když jste s nastavením hotovi, stiskněte tlačítko MENU/ENTER pro uložení změn a návrat do předchozí nabídky.

Časovač OSD

Zde můžete nastavit, jak dlouho má být zobrazeno menu na TV obrazovce. Nastavit lze 5, 10, 15, 20, 25 a 30 vteřin nebo „Nikdy“.

Auto SCART

Přepnutí na funkci Auto SCART.

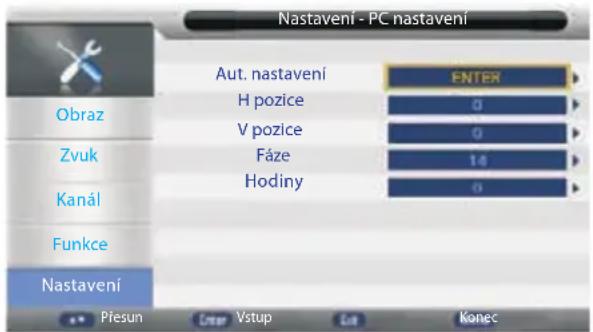

PC nastavení

Dostupné pouze v PC režimu (zdrojem signálu je PC).

Aut. nastavení: Automatické nastavení horizontální a vertikální pozice, fáze a hodin.

H pozice: Manuální nastavení horizontální pozice.

V pozice: Manuální nastavení vertikální pozice.

Fáze: Manuální nastavení fáze.

Hodiny: Manuální nastavení hodin.

Modrá obrazovka

Není k dispozici v PC režimu, DTV režimu nebo v multimediálním režimu. Pokud při příjmu analogové TV nebude na vstupu žádný signál a funkce modré obrazovky je vypnutá, objeví se na obrazovce šum. Jestliže je funkce zapnutá, objeví se při absenci signálu modrá obrazovka.

Reset nastavení

Pokud je v nabídce funkcí aktivován zámek, je třeba pro reset nastavení zadat heslo. Tento povel provede reset systémových nastavení a databáze. Před vlastním resetem se objeví obrazovka požadující potvrzení akce. Po dokončení resetu přejde přístroj na stránku automatické instalace.

Aktualizace software

Aktualizaci software lze provést pomocí binárního souboru. Soubor s binárním kódem umístěte do kořenového adresáře paměťového zařízení, paměťové zařízení zapojte do USB portu televizoru a stiskem tlačítka ENTER spustte aktualizaci. Během procesu aktualizace nevypínejte napájení. Po dokončení procesu aktualizace se přístroj restartuje.

Multimédia

Foto

Pomocí ◀/▶ vyberte v hlavním menu FOTO a stiskem tlačítka ENTER vstupte na stránku fotografií.

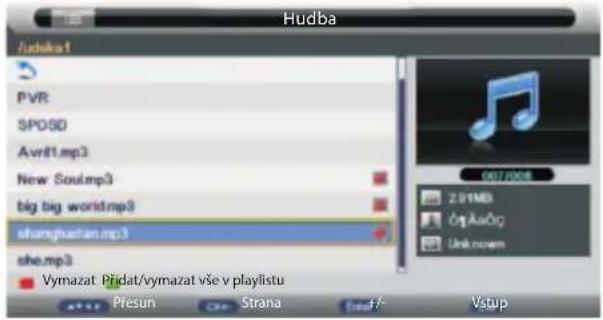

Hudba

Pomocí ◀/▶ vyberte v hlavním menu HUDBA a stiskem tlačítka ENTER vstupte na stránku hudby.

Film

Pomocí ◀/▶ vyberte v hlavním menu FILM a stiskem tlačítka ENTER vstupte na stránku filmů.

eBook

Podporovány jsou pouze elektronické knihy ve formátu TXT.

Pomocí ◀/▶ vyberte v hlavním menu eBook a stiskem tlačítka ENTER vstupte na stránku e-knih.

Chcete-li zobrazit informace o právě vysílaném pořadu nebo chcete zjistit, jaké pořady bude naladěná stanice v nejbližší době vysílat, stiskněte na dálkovém ovladači tlačítko EPG. V pravém horním rohu menu se objeví datum a čas, na levé straně obrazovky se zobrazí seznam aktuálně dostupných stanic, v pravé části se zobrazí názvy pořadů a jejich plánované časy. Pomocí ◀/▶ přepínáte mezi seznamy, pomocí ▼/▲ vybíráte program. V horní části obrazovky se zobrazí informace o zvýrazněném pořadu.

Elektronický průvodce pořady (EPG) nabízí tři režimy:

Denní režim: informace o vysílaných pořadech se zobrazují v denním režimu.

Týdenní režim: informace o vysílaných pořadech se zobrazují v týdenním režimu.

Rozšířený režim: zobrazují se detailní informace o každém pořadu.

Denní režim

Zobrazuje informace o pořadech a plánovaných časech vysílání jednotlivých stanic. Informace obsahuje název, čas začátku, čas konce, krátký popis obsahu, aktuální datum/čas, atd.

Pokud není aktuálně zvýrazněný program chráněn rodičovskou ochranou, bude současně zobrazen na pozadí menu.

Týdenní režim

Zobrazuje informace o pořadech a plánovaných časech vysílání na týden. Informace obsahuje název, čas začátku, čas konce, krátký popis obsahu, aktuální datum/čas atd.

Zvýrazněním různých stanic v seznamu nalevo se zobrazí časový plán pořadů této stanice.

Pokud není aktuálně zvýrazněný program chráněn rodičovskou ochranou, bude na pozadí menu současně zobrazen právě vysílaný pořad.

Rozšířený režim

PVR

Tato kapitola popisuje některé funkce integrovaného rekordéru, včetně PVR nabídek, přehrávání uložených nahrávek a omezení platná při nahrávání.

PVR nabízí následující menu: nabídka PVR/Timeshift, nabídka Seznam oddílů, nabídka Časovač, nabídka Úpravy časovače, nabídka Seznam záznamů, nabídka REC info a nabídka Timeshift info.

Nahrávání

Stiskem tlačítka REC spustte nahrávání právě vysílaného pořadu. Objeví se hlášení „Chcete spustit nahrávání?“ Po potvrzení přístroj ověří rychlost připojeného paměťového zařízení. Pokud je zařízení příliš pomalé pro nahrávání, objeví se hlášení „Nedostatečná rychlost zařízení, přesto NAHRÁVAT?“. Pokud vyberete „Ano“, spustí se nucené nahrávání v omezeném režimu. Pokud je rychlost zařízení dostatečná, spustí se nahrávání automaticky.

Nahrávání řízené časovačem

Existují dvě metody nastavení časovače:

V nabídce EPG můžete naprogramovat sledování nebo nahrávání pořadu.

Jedním stiskem zeleného tlačítka naprogramujete pouhé sledování pořadu (v čase začátku pořadu se TV přepne na daný pořad).

Dvojím stiskem zeleného tlačítka naprogramujete nahrávání pořadu (v daný čas se TV přepne na vybraný pořad a spustí se jeho nahrávání). Pokud je v čase začátku pořadu televizor vypnutý do pohotovostního režimu, zapne se přístroj s 2minutovým předstihem a nahrávání pořadu se spustí na pozadí, bez zapnutí displeje. Pro sledování pořadu je třeba stisknout tlačítko vypínače.

Naprogramované pořady lze zkontrolovat v nabídce Časovač.

V nabídce časovače můžete přidávat nebo mazat naprogramované pořady. V nabídce Úpravy časovače můžete upravovat údaje o naprogramovaných pořadech.

V nabídce Časovač: stiskem žlutého tlačítka přejděte do nabídky Úpravy časovače a přidejte časovač. Poté v nabídce Úpravy časovače nastavte informace pro daný časovač.

Jednotlivé parametry časovače:

Typ: Nastavte typ programu - DTV nebo RÁDIO.

Režim: Způsob spouštění časovače (jednou/denně/týdně/měsíčně).

Rekordér: Zap - naprogramované sledování a nahrávání. Vyp - naprogramováno pouze sledování (upomínka).

Nastavte datum/čas a trvání (přesně na minuty). Nastavené hodnoty musí být smysluplné (začátek programu nesmí být nastaven před aktuální čas).

V případě konfl iktů časovače se objeví varovné hlášení.

Stiskem MENU uložte informace a vraťte do nabídky Časovač.

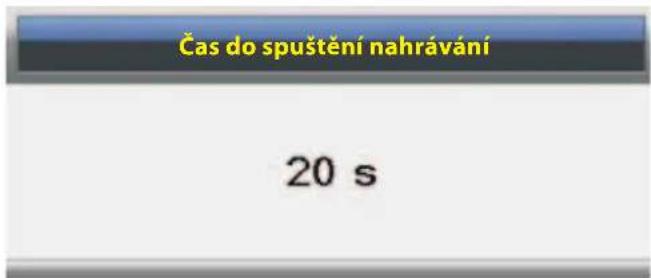

V čase začátku pořadu se TV automaticky přepne na příslušnou stanici a spustí se nahrávání pořadu. Pokud v té době probíhá manuální nahrávání, bude manuální nahrávání přerušeno a spustí se nahrávání nastavené pomocí časovače. 20 vteřin před spuštěním nahrávání se objeví následující informační okno:

Pokud není připojeno žádné úložné zařízení, nahrávání se neuskuteční a na obrazovce se objeví hlášení „Žádné USB zařízení“.

Pokud není nastaven cílový oddíl, vybere se pro nahrávání automaticky první oddíl pamětového zařízení.

ODSTRAŇOVÁNÍ POTÍŽÍ

Problém Řešení
Žádné napájení • Zkontrolujte, zda je vidlice napájecí šňůry zapojena do elektrické zásuvky. Televizor odpojte od napájení, vyčkejte cca 60 vteřin a poté jej znovu zapojte a zapněte.
Špatný příjem signálu • Vysoké budovy nebo kopce v okolí mohou způsobovat odrazy signálu analogového vysílání a duchy obrazu. Kvalitu obrazu můžete zlepšit změnou orientace antény. • Pokud používáte pokojovou anténu, může být příjem za určitých podmínek ztížený. Zkuste příjem zlepšit změnou orientace antény. Pokud se obraz nezlepší, použijte venkovní anténu.
Žádný obraz • Zkontroluje, že je k televizoru řádně připojena anténa. • Zkuste vybrat jiný kanál a ověřte, zda není problém mimo váš přijímač.
Obraz je v pořádku, ale beze zvuku • Zvyšte hlasitost. • Zkontrolujte, zda není vypnutý zvuk televizoru. Opětovným stiskem tlačítka vypnutí zvuku obnovte původní hlasitost.
Zvuk je v pořádku, ale žádný obraz nebo chybné barvy	• Zvyšte kontrast a jas obrazu.
Sněžení v obraze, šum nebo zasekávající se obraz	• Zkontroluje řádné připojení antény.
Rušivé vodorovné pruhy přes obraz • Rušení způsobované elektrickými spotřebiči, jakou jsou vysoušeče vlasů nebo vysavače. Vypněte tyto spotřebiče používané v blízkosti televizoru.
Televizor nereaguje na povely dálkového ovladače	• Dálkový ovladač namiřte na senzor dálkového ovládání na televizoru. • Odstraňte překážky mezi dálkovým ovladačem a senzorem na televizoru. • Zkontrolujte, zda nejsou vybité baterie v dálkovém ovladači.
Žádný obraz v PC režimu • Zkontrolujte řádné připojení video kabelu k VGA konektoru. • Zkontrolujte, zda je formát obrazu z PC kompatibilní s tímto televizorem.
Vertikální chvění (v PC režimu) • Upravte zobrazovací frekvenci obrazu z PC.
Příliš světlý nebo tmavý obraz v PC režimu	• V menu upravte jas a kontrast obrazu.

Pokud výše uvedené pokyny nepomohou problém odstranit, odpojte televizor na cca 60 vteřin od napájení a poté jej znovu zapojte. Pokud potíže přetrvají, obratte se na kvalifikovaný servis. Nepokoušejte se přístroj opravit vlastními silami.

TECHNICKÝ LIST

MODEL 40 LED 722 PVR
Obrazovka
Úhlopříčka 40" (100 cm)
Poměr stran 16:9
Rozlišení 1920 × 1080
Dynamický kontrast 1 000 000 : 1
Tuner
Digitální tuner HD DVB-T MPEG2/4
Programový průvodce EPG ano
PVR nahrávání na USB ano
Funkce Timeshift (časový posun) ano
Seznam kanálů ano
Video systém PAL/NTSC/SECAM
Obraz
Progressive Scan ano
Hřebenový fi ltr	ano
Redukce šumu	ano
OSD menu	ano
Zvuk
Zvukový výkon	2 × 10 W
Korekce zvuku stereo váha
Stereo zvuk	NICAM/A2
Konektivita
USB	1
Podporované formáty	.mpg\.avi\.ts\.mp4\.mkv\.ts\.vob\.mp3\.aac\.jpg\.mp3\.wav\.m4a\.aac\.wmv
HDMI	3
SCART	1
Komponentní YPbPr	1
VGA (D-Sub5 pin)	1
PC Audio vstup	1
Sluchátkový výstup	1
RF IN	1
Obecné specifikace
Rodičovský zámek	ano

Napájení

Příkon ≤ 75 W

Příkon v pohotovostním režimu ≤0,5 W

Příkon ve vypnutém stavu 0 W

Energetická třída A

Hlavní vypínač napájení ne

Rozměry a hmotnost

Rozměry přístroje se stojanem (š × v × h) mm 909 × 516 × 210

Rozměry přístroje bez stojanu (š × v × h) mm 909 × 516 × 70

Hmotnost/hmotnost balení 9,5 / 11,2 kg

Závěsná na stěnu VESA 200 × 200

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz Změna textu a technických parametrů vyhrazena.

08/05

CZ

LED TV

OBSAH

NA ÚVOD 28

INŠTALÁCIA A ZAPOJENIE TELEVÍZORA....28

1. Kábel antény pripojte k anténovému konektoru na zadnej strane televízora.
2. Vidlicu napájacieho kábla zapojte do elektrickej zásuvky.
3. Televízor zapnite.
   Stlačte vypínač na televízore. Indikačná kontrolka sa rozsvieti zeleno. Ked' je TV v pohotovostnom režime (červený svit kontrolky), môžete televízor zapnút stlačením tlačidla na dialkovom ovládači.

SOURCE : Vol'ba externého zdroja signálu

Tlačidlá dialkového ovládača

Dostupné režimy obrazu: Dynamický, Mierny, Štandard, Používatel.

Vyberte požadovaný pomer strán obrazu.

Dostupné režimy: Štandard, Film, Hudba, Reč, Používatel.

Stlačením ▼/▲ vyberte položku Zvukový režim a pomocou tlačidiel ◀/▶ vyberte požadovaný režim.

Výšky / Basy / Vyváženie

Stlačením ENTER /▶ vstúpte do ponuky a stlačením ▼/▲ vyberte Vyp/Auto/PCM.

Ponuka Kanál

Stlačením ▼/▲ vyberte krajinu.

Automatické h'adanie

Časovač režimu spánku

Automatické vypnutie

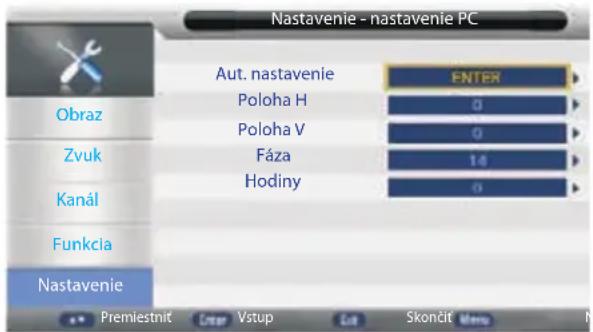

Dostupné iba v PC režime (zdrojom signálu je PC).

V ponuke Časovač: stlačením žltého tlačidla prejdite do ponuky Úprava časovača a pridajte časovač. Potom v ponuke Úprava časovača nastavte informácie pre daný časovač.

Jednotlivé parametre časovača:

Stlačením MENU uložte informácie a vrátte sa do ponuky Časovač.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk. Zmena textu a technických parametrov vyhradená.

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro – Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
■ The importer takes no responsibility for printing errors contained in the product's user's manual.
