Typ produktu LED TV
Velikost obrazovky 32 palců (81 cm)
Rozlišení 1366 x 768 pixelů
Poměr stran 16:9
Energetická třída A
Spotřeba energie (provoz) 60 W
Spotřeba energie (pohotovostní režim) ≤0,5 W
Rozměry se stojanem (Š x V x H) 729 x 471 x 185 mm
Rozměry bez stojanu (Š x V x H) 729 x 431 x 83 mm
Hmotnost 4,7 kg
VESA nástěnný držák 100 x 200 mm
Digitální tuner HD DVB-T MPEG2/4
PVR nahrávání na USB Ano
Časový posuv Ano
Audio výstup 2 x 8 W
HDMI vstupy 3
USB port 1
SCART 1
Komponentní YPbPr 1
VGA vstup 1
Konektor pro sluchátka Ano
Rodičovský zámek Ano
Hlavní vypínač Ano
Podporované formáty souborů (USB) mpg, avi, ts, mp4, mkv, vob, mp3, wav, wmv, jpg
Pokyny k čištění Odpojte a otřete pouze suchým hadříkem
Bezpečnostní třída Třída II (dvojitá izolace)

Často kladené otázky - 32 LED 614 PVR ECG

Jak provedu počáteční nastavení své televize ECG 32 LED 614 PVR TV?
Připojte anténu a napájení. Zapněte televizi a objeví se nabídka První instalace. Vyberte preferovaný jazyk OSD, zemi a typ tuneru (anténa nebo kabel). Zvolte Automatické vyhledávání pro skenování digitálních a analogových kanálů. Televize automaticky naladí a uloží kanály. Stiskněte MENU pro ukončení.
Proč nefunguje můj dálkový ovladač?
Nejprve zkontrolujte, zda jsou baterie správně vloženy (AAA) a mají náboj. Namiřte dálkový ovladač na senzor na televizi (přední panel). Odstraňte překážky mezi dálkovým ovladačem a televizí. Pokud televize nereaguje, zkuste vyměnit baterie. Ujistěte se, že je televize zapnutá a není v pohotovostním režimu. Pokud stále nefunguje, může být dálkový ovladač vadný.
Jak mohu připojit externí zařízení, jako je herní konzole nebo Blu-ray přehrávač?
Pro nejlepší kvalitu použijte jeden ze tří HDMI vstupů. Pro starší zařízení použijte SCART, Komponentní YPbPr nebo VGA vstup. Připojte kabel a poté stiskněte ZDROJ na dálkovém ovladači pro výběr odpovídajícího vstupu. Ujistěte se, že je zařízení zapnuté.
Co mám dělat, když není obraz, ale zvuk funguje?
Zkontrolujte nastavení jasu a kontrastu v nabídce Obraz. Pokud používáte externí vstup, ujistěte se, že je vybrán správný zdroj. Ověřte, že je připojení antény bezpečné. Zkuste přepnout na jiný kanál. Pokud používáte PC, potvrďte, že je rozlišení podporováno (doporučeno 1366x768).
Jak používám funkci nahrávání PVR?
Připojte USB úložné zařízení (např. flash disk) k USB portu. Televize jej automaticky rozpozná. Při sledování DTV kanálu stiskněte tlačítko REC pro spuštění nahrávání. Pro plánování nahrávek použijte EPG (elektronický programový průvodce) a stiskněte tlačítko Plán. Televize podporuje také Časový posuv.
Mohu přehrávat mediální soubory z USB disku?
Ano, připojte USB disk s podporovanými formáty souborů (mpg, avi, ts, mp4, mkv, vob, mp3, wav, wmv, jpg). Stiskněte ZDROJ a vyberte USB. Pomocí dálkového ovladače přejděte a vyberte Foto, Hudba, Film nebo Text. Stiskněte ENTER pro přehrání.
Jak nastavím rodičovskou kontrolu?
Stiskněte MENU, přejděte na Zámkový systém a zadejte heslo (výchozí: 0000). Nastavte Povolit na Zapnuto. Poté můžete zamknout konkrétní kanály (Zámky kanálů), nastavit Rodičovské hodnocení nebo zamknout klávesnici. Pro změnu hesla použijte Nové heslo. Zapamatujte si své nové heslo.
Jaký je správný způsob čištění obrazovky televizoru?
Vždy odpojte televizor před čištěním. Použijte měkký suchý hadřík k jemnému otření obrazovky a skříně. Nepoužívejte tekuté čističe, spreje nebo abrazivní materiály, protože by mohly poškodit obrazovku. Vyhněte se silnému tlaku na obrazovku.
Jak mohu snížit spotřebu energie?
Televize má energetickou třídu A. Pro úsporu energie: vypněte televizi hlavním vypínačem, pokud ji delší dobu nepoužíváte (pohotovostní režim spotřebovává ≤0,5 W). Snižte Jas a Kontrast v nabídce Obraz. Povolte Automatické vypnutí v Nastavení času pro vypnutí po období nečinnosti.
Mohu tuto televizi upevnit na zeď?
Ano, televize podporuje VESA 100 x 200 mm nástěnné držáky. Použijte kompatibilní nástěnný držák a postupujte podle pokynů výrobce. Ujistěte se, že zeď unese hmotnost (4,7 kg). Před montáží odstraňte stojan.

Dotazy uživatelů ohledně 32 LED 614 PVR ECG

0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.

Položte novou otázku o tomto zařízení

E-mail zůstává soukromý: slouží pouze k tomu, aby vás informoval, pokud někdo odpoví na vaši otázku.

Zatím žádné otázky. Buďte první, kdo se zeptá.

Stáhněte si návod pro váš Televize ve formátu PDF zdarma! Najděte svůj návod 32 LED 614 PVR - ECG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 32 LED 614 PVR značky ECG.

NÁVOD K OBSLUZE 32 LED 614 PVR ECG

  • Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
  • Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
    ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.

LED TV

OBSAH

NA ÚVOD 6

INSTALACE A ZAPOJENÍ TELEVIZORU 6

Instrukce pro sestavení stojánku 6

Umístění televizoru....6

Připojení antény a napájení 6

POPIS....7

Tlačítka televizoru a rozhraní 7

Vložení baterií 9

Základní operace 9

OVLÁDÁNÍ TELEVIZORU....10

Přepínání vstupů....10

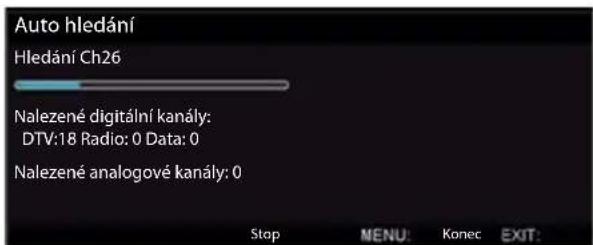

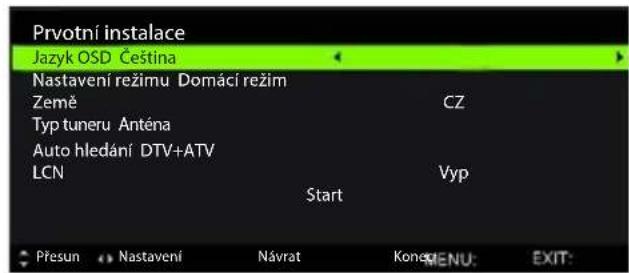

Prvotní instalace....10

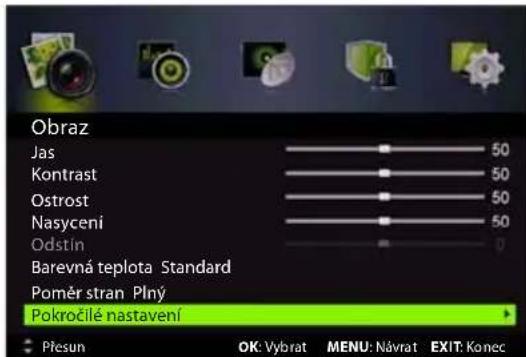

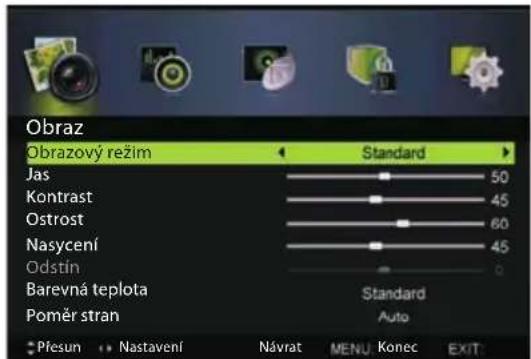

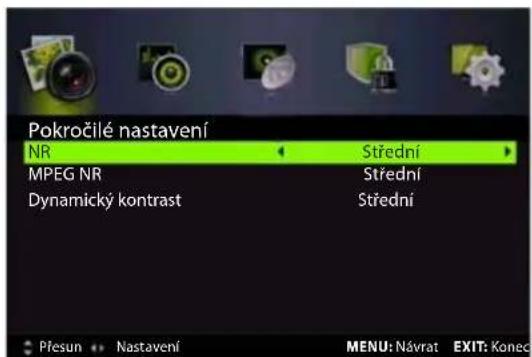

Nabídka Obraz 11

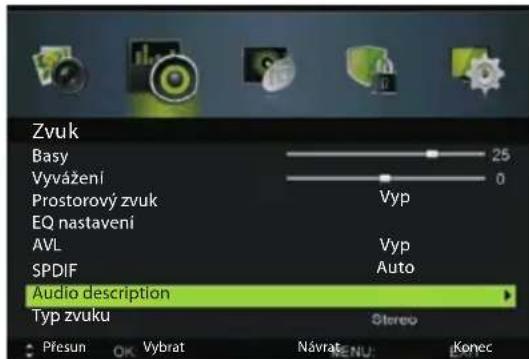

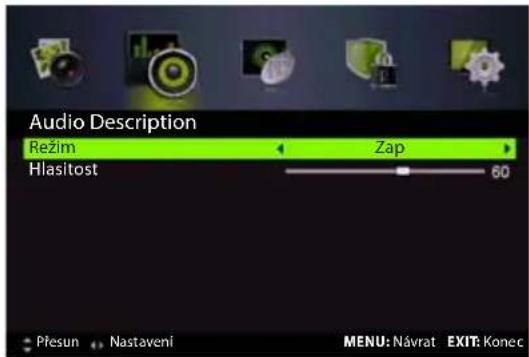

Nabídka Zvuk....13

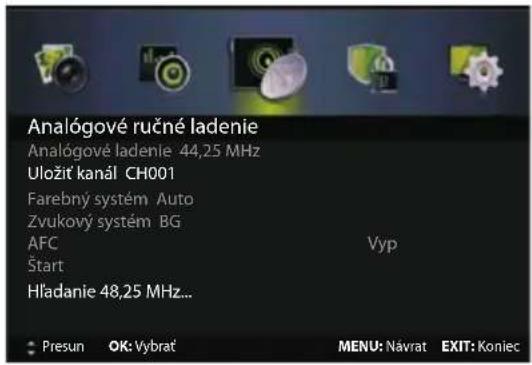

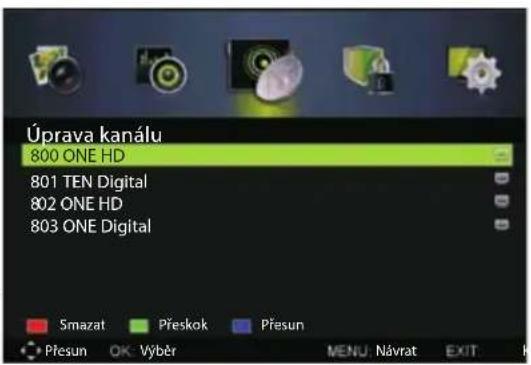

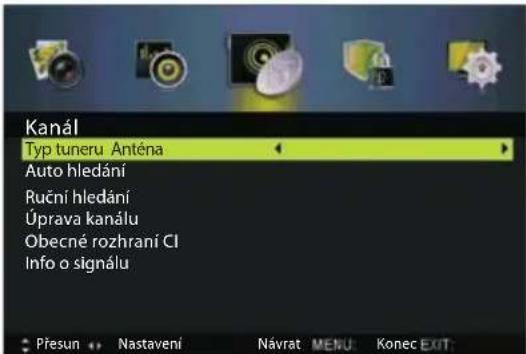

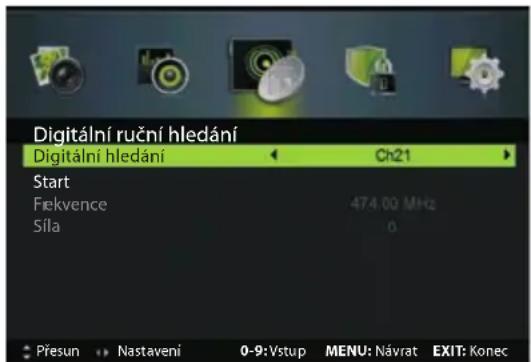

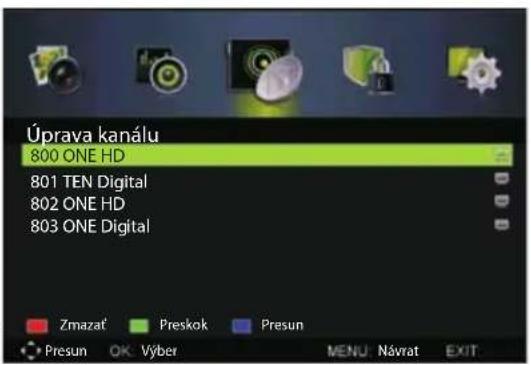

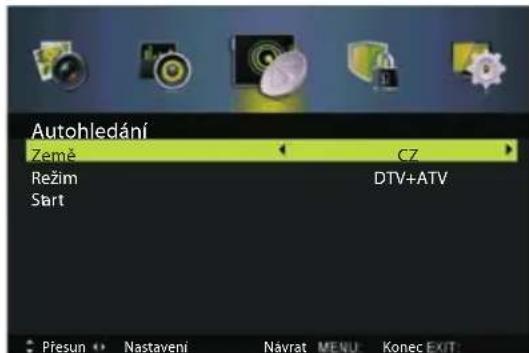

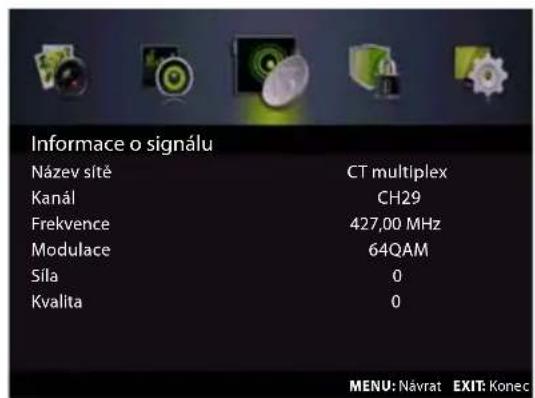

Nabídka Kanál 14

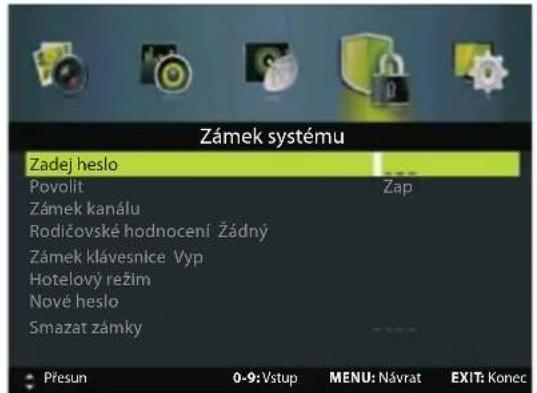

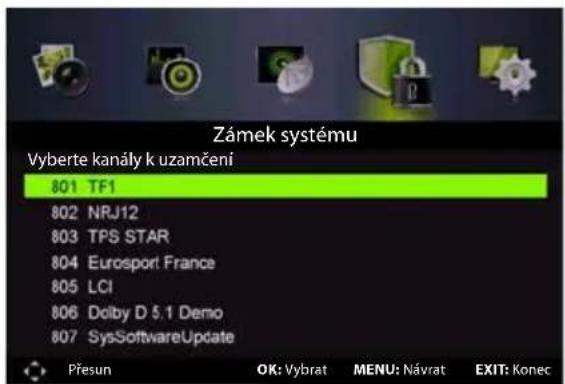

Nabídka Zámek systému 17

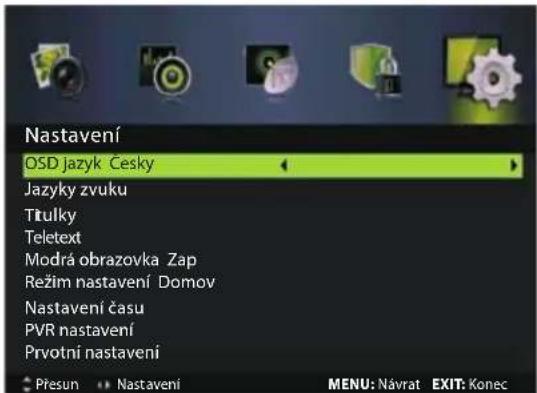

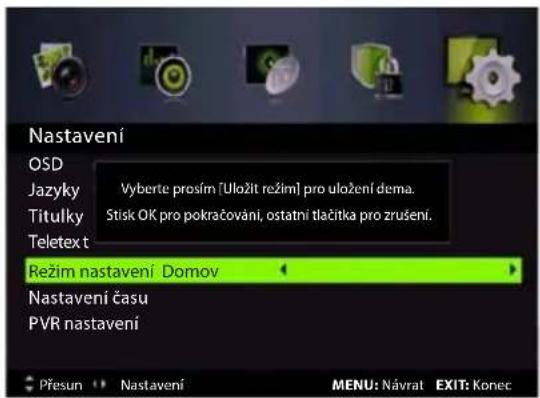

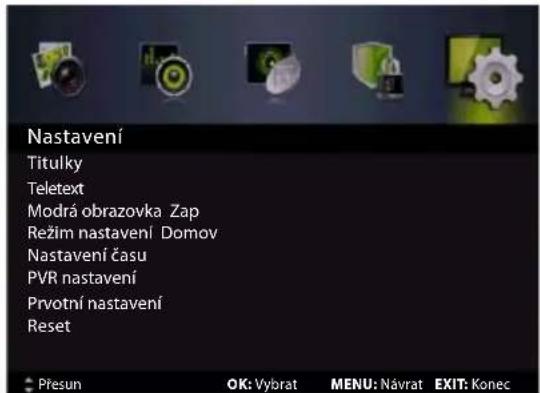

Nabídka Nastavení 18

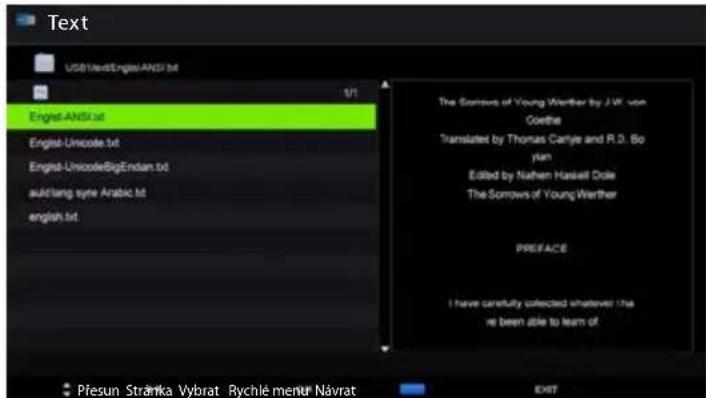

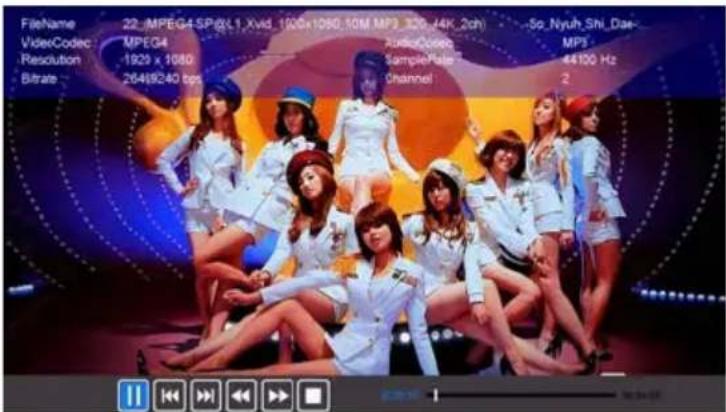

Ovládání USB 20

ODSTRAŇOVÁNÍ POTÍŽÍ......22

TECHNICKÝ LIST 23

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít.

Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy opatření, včetně těch následujících:

ECG 32 LED 614 PVR - Čtěte pozorně a uschovejte pro budoucí potřebu! - 1

POZOR

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT

ECG 32 LED 614 PVR - RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT - 1

CHCETE-LI SNÍŽIT RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM, NEOTVÍREJTE KRYT NEBO ZADNÍ PANEL PŘÍSTROJE. UVNITŘ NEJSOU ŽÁDNÉ KOMPONENTY, KTERÉ BY MOHL UŽIVATEL SÁM OPRAVIT. VŽDY SE OBRAŤTE NA VYŠKOLENÉ ZAMĚSTNANCE SERVISU.

ECG 32 LED 614 PVR - RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT - 2

Symbol blesku se šipkou v rovnoramenném trojúhelníku má varovat uživatele před neizolovaným „nebezpečným napětím“ uvnitř přístroje, které může být dostatečně vysoké, aby osobám způsobilo úraz elektrickým proudem.

ECG 32 LED 614 PVR - RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT - 3

Vykřičník v rovnostranném trojúhelníku má informovat uživatele o tom, že se v literatuře přiložené k přístroji nachází mnoho důležitých pokynů pro jeho provoz a údržbu (případně servis).

  1. Přečtěte si pečlivě veškeré instrukce.
  2. Instrukce uložte pro nahlédnutí v budoucnu.
  3. Věnujte pozornost upozorněním v příručce.
  4. Dodržujte všechny pokyny.
  5. Nepoužívejte zařízení v blízkosti vody.
  6. Čistěte výhradně suchým hadříkem.
  7. Neblokujte větrací otvory. Umístěte v souladu s pokyny výrobce.
  8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, topná tělesa, kamna, nebo jiných spotřebičů (včetně zesilovačů) produkujících teplo.
  9. Neobcházejte bezpečnostní funkce uzemněné zásuvky. Vidlice napájecí šňůry je opatřena dvěma kolíky a jedním zemnicím kontaktem, zajišťujícím vaši bezpečnost. Pokud vaše zásuvka neodpovídá vidlici napájecí šňůry tohoto televizoru, požádejte elektrikáře o výměnu zastaralé zásuvky.
  10. Chraňte napájecí šňůru, nešlapejte po ní, zabraňte jejímu smáčknutí, a to zejména v blízkosti vidlice a místa, kde vystupuje z přístroje.
  11. Používejte pouze příslušenství a doplňky doporučené výrobcem.
  12. Za bouřky nebo v případě, že nebudete přístroj dlouhou dobu používat, odpojte napájecí šnůru přístroje ze zásuvky.

  13. Veškeré opravy svěřte kvalifikovaným pracovníkům servisu. Přístroj vyžaduje servis, jestliže je jakýmkoli způsobem poškozen. Například když je poškozena napájecí šňůra nebo zástrčka, do přístroje se dostala tekutina nebo do něj vnikl cizí předmět, byl vystaven dešti nebo vlhku, došlo k jeho pádu nebo nefunguje obvyklým způsobem.

  14. Zásuvka, ke které je televizor připojen, slouží k odpojení přístroje od sítě a musí být za všech okolností snadno přístupná.

  15. Větrací otvory nesmějí být zakryty takovými předměty jako noviny, ubrusy, záclony atd., protože tím se zabraňuje nezbytnému větrání.
  16. Na přístroj nestavte zdroje otevřeného ohně, jako např. hořící svíčky.
  17. Dbejte na ekologickou likvidaci baterií.
  18. Přístroj je určen k provozu v mírném klimatu.
  19. Zabraňte kapání vody na přístroj a jejímu vniknutí do přístroje. Na přístroj nestavte žád naplněné tekutinou, jako např. vázy s květinami.
  20. Elektrostatický výboj může způsobit selhání funkce. Funkci zařízení lze manuálně obnovit vypnutím napájení a jeho opětovným zapnutím.

ECG 32 LED 614 PVR - RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM NEOTVÍRAT - 4

VAROVÁNÍ:

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

ECG 32 LED 614 PVR - VAROVÁNÍ: - 1

VAROVÁNÍ:

Baterie chraňte před působením vysokých teplot, například na přímém slunci. Baterie nevhazujte do ohně.

ECG 32 LED 614 PVR - VAROVÁNÍ: - 1

Tento symbol znamená, že se jedná o přístroj v druhé ochranné třídě, s dvojitou izolací mezi nebezpečným síťovým napětím a uživatelsky přístupnými partiemi. Při servisu používejte výhradně identické náhradní díly.

Varování

Tento televizní přijímač využívá při svém provozu vysoké napětí. Neodnímejte zadní kryt přístroje. Veškerý servis svěřte kvalifi kovaným pracovníkům.

Upozornění

Dejte pozor, aby se napájecí šňůra nezachytila pod televizorem.

Varování

Nevystavujte přístroj dešti nebo vlhkosti snížíte tak riziko požáru nebo úrazu elektrickým proudem.

Upozornění

O televizor se neopírejte, nenaklánějte jej a nestrkejte do něj. Obzvláštní pozornost věnujte přítomnosti dětí. Pád přístroje může způsobit vážné zranění.

Varování

Zabraňte vniknutí cizích předmětů do větracích otvorů přístroje. Televizor chraňte před politím jakýmikoli tekutinami.

Upozornění

Televizor nestavte na nestabilní vozíky, stojany, police nebo stolky. Pád může způsobit poškození přístroje nebo zranění osob.

Upozornění

Nezakrývejte ventilační otvory v zadním krytu přístroje. Dostatečná ventilace je nezbytná pro správnou funkci elektrických komponentů

Upozornění

Jestliže je televizor umístěn do přihrádky obývací stěny nebo jiného uzavřeného prostoru, je nezbytné dodržet minimální vzdálenosti. Přehřívání může zkrátit životnost přístroje a může být také nebezpečné.

Upozornění

Pokud nebudete televizor delší dobu používat, doporučujeme odpojit napájecí šňůru z elektrické zásuvky.

NA ÚVOD

CZ

Děkujeme, že jste si zakoupili tento televizor. Abyste již od samého počátku mohli naplno využívat předností tohoto přístroje, přečtěte si pečlivě tuto příručku a uložte ji na příhodné místo pr v budoucnu.

POZOR

Nikdy nemanipulujte s žádnými interními komponenty přístroje a neprovádějte žádná nastavení, která nejsou popsána v této příručce. LED televizory používají vysoké napětí. Když čistíte prach z displeje nebo skříně přístroje, měli byste nejprve vytáhnout napájecí šňůru ze zásuvky a poté otřít přístroj suchým hadříkem. Při bouřce odpojte napájecí šňůru a anténu, aby nedošlo k poškození televizoru. Veškeré opravy svěřte kvalifi kovanému servisu.

POZOR:

Dlouhodobé zobrazení statického obrazu může televizor trvale poškodit.

  • Dbejte, aby statický obraz nebyl na obrazovce LED TV déle než 2 hodiny. V opačném případě by mohlo dojít k trvalému vypálení obrazu do displeje. Při zobrazení statického obrazu snižte jas a kontrast, abyste předešli poškození obrazovky.
  • Při dlouhodobém sledování TV programu v režimu obrazu 4:3 mohou po stranách obrazovky vzniknout trvalé pruhy. Při dlouhodobém zobrazení obrazu z videoher nebo PC může dojít k vypálení statického obrazu. Při zobrazení statické scény snižte jas a kontrast obrazu.

INSTALACE A ZAPOJENÍ TELEVIZORU

Instrukce pro sestavení stojánku

  1. Televizor položte na rovný povrch obrazovkou směrem dolů. K ochraně displeje před poškozením použijte deku nebo jinou měkkou látku
  2. Na osu otáčení nejprve umístěte PVC štítek.
  3. Nasadte stojánek do držáku na spodní straně TV
  4. Stojánek v držáku utáhněte pevně pomocí přiložených šroubů.

V-stojan + sklo

Čtvercový stojan + sklo

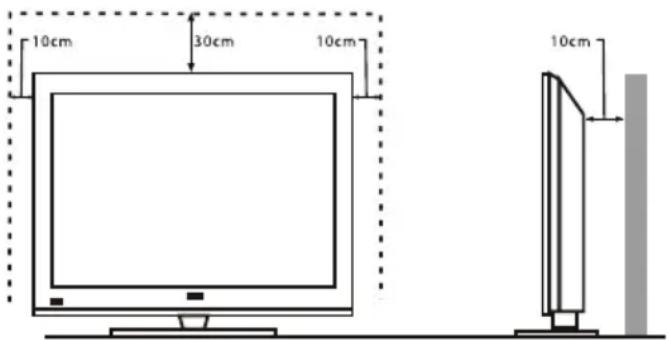

Umístění televizoru

  • Televizor umístěte v místnosti tak, aby na obrazovku nedopadalo přímé sluneční světlo.
  • Úplná tma nebo odrazy na obrazovce mohou způsobovat únavu zraku. Pro pohodlné sledování se doporučuje měkké nepřímé osvětlení.
  • Mezi přístrojem a zdí ponechte dostatek prostoru, umožňujícího cirkulaci vzduchu.
  • Vyvarujte se příliš horkým místům, aby nedošlo k případnému poškození skříně přístroje nebo předčasnému stárnutí komponentů.
  • Nezakrývejte ventilační otvory televizoru.

10cm 30cm 10cm 10cm

Připojení antény a napájení

  1. Kabel antény připojte k anténnímu konektoru na zadní straně televizoru.
  2. Vidlici napájecí šňůry zapojte do elektrické zásuvky.

POPIS

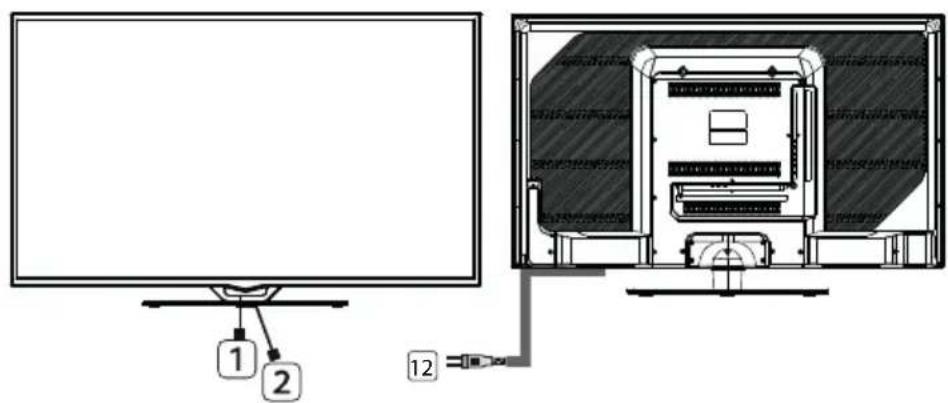

Tlačítka televizoru a rozhraní

ECG 32 LED 614 PVR - Tlačítka televizoru a rozhraní - 1

Poznámka:

Následující popis představuje pouze funkční schéma. Skutečná pozice a uspořádání se může u různých modelů lišit.

  1. Snímač dálkového ovládání
  2. Indikátor napájení
  3. Reproduktor
  4. Vypínač
  5. Tlačítko menu
  6. Tlačítko „Program +“
  7. Tlačitko „Program -“
  8. Tlačítko „Hlasitost +“
  9. Tlačitko „Hlasitost -“
  10. Tlačítko přepnutí zdroje
  11. Tlačítko pohotovostního režimu
  12. Vidlice napájecí šňůry
  13. Výstup na sluchátka
  14. Vstup SCART
  15. Vstup PC AUDIO
  16. Vstup PC (VGA)
  17. Vstup COAXIAL
  18. Anténní vstup
  19. HDMI 1
  20. HDMI 2
  21. HDMI 3
  22. USB
  23. Vstup MINI AV/YPbPr L/R
  24. Vstup MINI YPbPr
  25. Slot Cl karty

ECG 32 LED 614 PVR - Poznámka: - 1

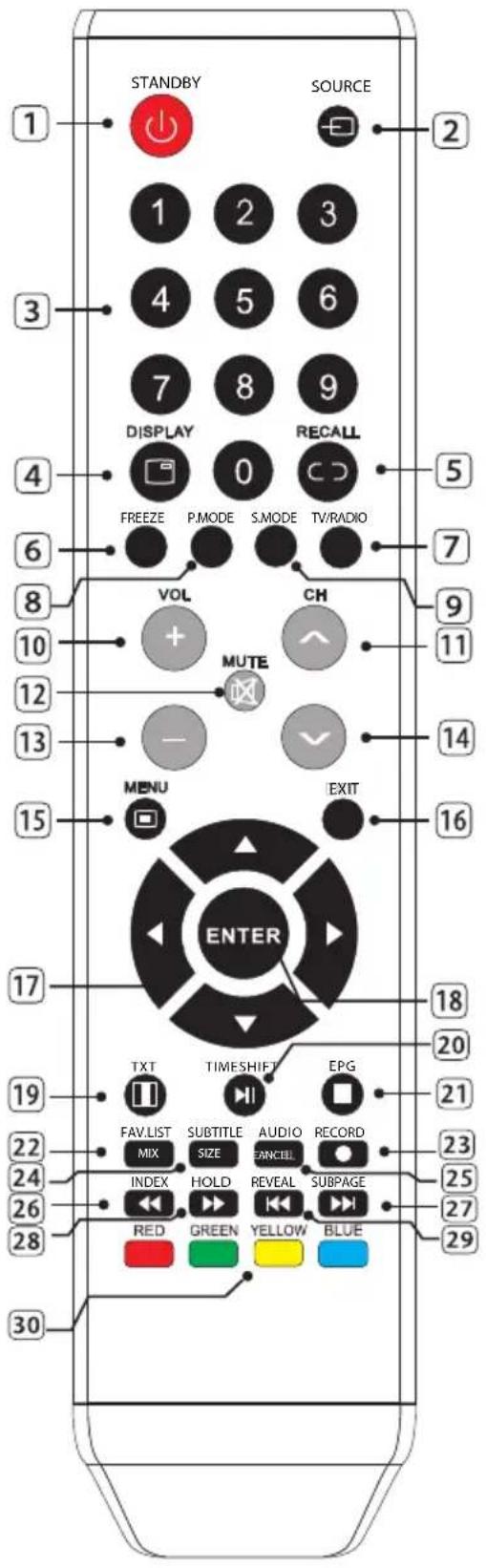

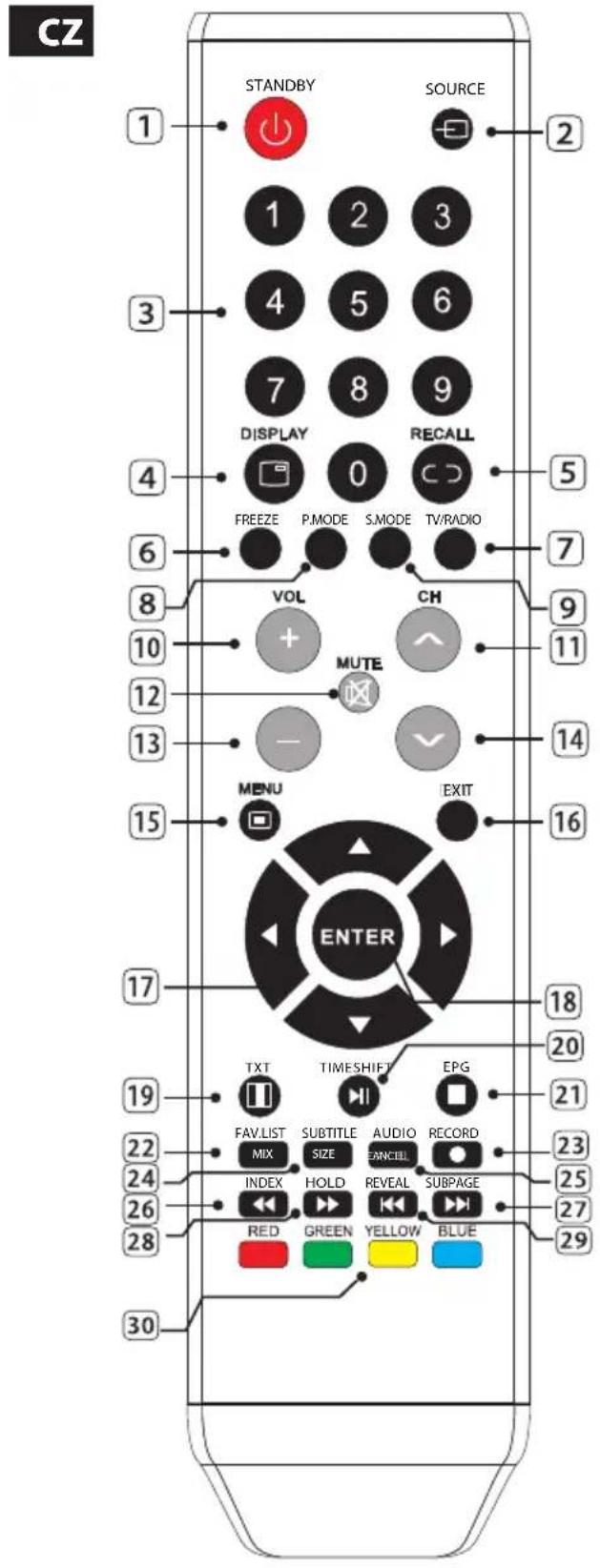

Tlačítka dálkového ovladače

CZ 1 STANDBY SOURCE 2 1 2 3 3 4 5 6 7 8 9 DISPLAY RECALL 4 FREEZE P.MODE S.MODE TV/RADIO 5 7 6 VOL CH 8 MUTE 9 10 11 12 12 - 13 14 15 MENU EXIT 16 ENTER 17 18 TXT TIMESHIFT EPG 19 FAV.LIST SUBTITLE AUDIO RECORD 21 MIX SIZE CHANGE 22 INDEX HOLD REVEAL SUBPAGE 23 RED GREEN YELLOW BLUE 24 25 26 27 28 29 30

  1. ⏻: Zapnutí TV nebo vypnutí do pohotovostního režimu.

  2. SOURCE: Stiskněte pro zobrazení dostupných video zdrojů a jejich výběr.

  3. NUMERICKÁ TLAČÍTKA: Přímé zadání kanálu.

  4. DISPLAY: Zobrazení informací

  5. RECALL: Návrat k předchozímu kanálu

  6. FREEZE: Slouží ke zmrazení obrazu na obrazovce.

  7. TV/RADIO: Volba mezi televizním nebo rozhlasovým režimem.

  8. P.MODE: Volba obrazového režimu

  9. S.MODE: Volba zvukového režimu

  10. VOL +: Zvýšení hlasitosti.

  11. CH+: Přepnutí na následující kanál.

  12. ☐MUTE: Vypnutí nebo zapnutí zvukového výstupu.

  13. VOL -: Snížení hlasitosti.

  14. CH-: Přepnutí na předchozí kanál.

  15. MENU: Zobrazení hlavního menu na obrazovce.

  16. EXIT: Návrat do předchozího menu nebo opuštění menu.

  17. ŠIPKY: Pohyb po menu.

  18. ENTER: Potvrzení výběru.

  19. TXT: Otevření teletextu.

  20. TIMESHIFT: Aktivace časového posuvu (DTV režim) nebo pauza a obnovení reprodukce (režim přehrávání médií)

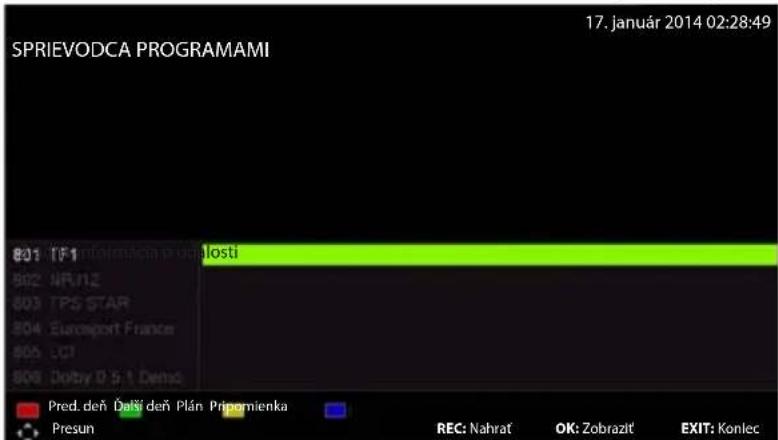

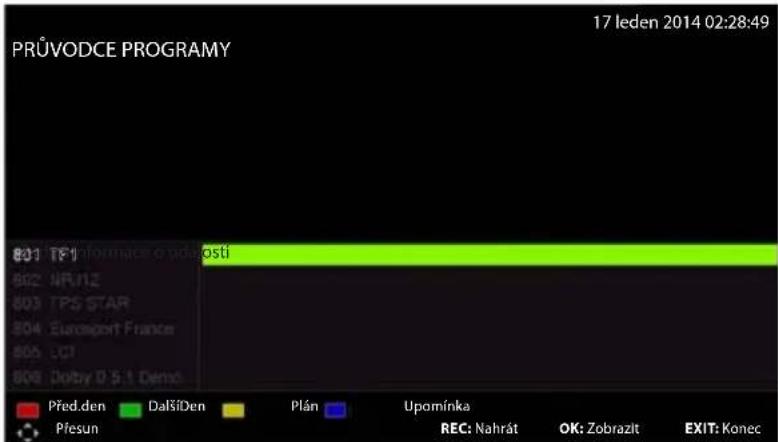

  21. EPG: Vstup do elektronického průvodce programů nebo jeho opuštění (v režimu přehrávání médií zastavení reprodukce a návrat do seznamu souborů).

  22. FAV/LIST: Přístup k seznamu oblíbených kanálů.

  23. REC: Stiskem spustíte nahrávání sledovaného TV pořadu (v režimu DTV).

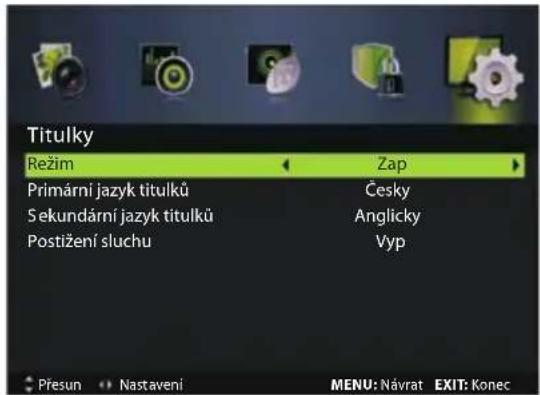

  24. SUBTITLE: Volba režimu titulků (v režimu DTV).

  25. AUDIO: Volba zvukového režimu TV

  26. INDEX: Zobrazení stránky indexu. V režimu médií rychlý posun zpět.

  27. SUBPGAGE: Režim podstránky. V režimu médií: další skladba.

  28. HOLD: Přidržet aktuální stránku. V režimu Média: posun vpřed.

  29. REVEAL: Zobrazení skrytých informací. V režimu Média: předchozí skladba.

  30. Barevná tlačítka: Ovládání funkcí indikovaných na obrazovce

Vložení baterií

  1. Otevřete zadní kryt dálkového ovladače.
  2. Vložte dvě mikrotužkové baterie (AAA) 1,5 V. Dbejte na správnou polaritu baterií.
  3. Zavřete kryt bateriového prostoru. Pokud nebudete televizor delší dobu používat, vyjměte baterie z dálkového ovladače.

Pokud dálkový ovladač nepracuje správně, zkontrolujte následující body:

  • Zkontrolujte, že je v pořádku sítové napájení televizoru a vidlice napájecí šnůry je řádně zasunuta do zásuvky.
  • Zkontrolujte, zda je televizor zapnutý.
  • Zkontrolujte správnou polaritu baterií v ovladači.
    • Zkontrolujte, zda nejsou baterie vybité.
  • Zkontrolujte, zda není snímač dálkového ovládání oslněn zářivkou, přímým sluncem nebo jiným zdrojem intenzivního světla.

ECG 32 LED 614 PVR - Vložení baterií - 1

  • Vidlici napájecí šňůry televizoru zapojte do elektrické zásuvky.
    • Vypínačem zapněte napájení televizoru a stiskem tlačítka pohotovostního režimu televizor zapněte.
  • Opětovným stiskem tlačítka pohotovostního režimu vypnete televizor do pohotovostního režimu.

Poznámka: Po vypnutí televizoru pomocí vypínače jej znovu hned nezapínejte, před opětovným zapnutím vypínače vyčkejte alespoň 1 minutu.

Pohotovostní režim

Stiskem tlačítka pohotovostního režimu ⏻ televizor zapnete.

Opětovným stiskem ⏻ jej přepnete do pohotovostního režimu. Indikátor napájení bude svítit červeně.

Televizor nenechávejte dlouhodobě vypnutý v pohotovostním režimu. Pokud nebudete televizor delší dobu používat, vypněte jej pomocí vypínače.

Volba vstupního režimu

Tento spotřebič umožňuje přijímat signál z různých zdrojů. Opakovaným stiskem tlačítka SOURCE můžete vybrat požadovaný zdroj signálu.

OVLÁDÁNÍ TELEVIZORU

CZ

Přepínání vstupů

  1. Stiskem tlačítka SOURCE zobrazíte nabídku vstupních zdrojů.
  2. Stiskem tlačítka ▼/▲ nebo SOURCE vyberte požadovaný vstup.
  3. Stiskem tlačítka ENTER přepnete na vybraný vstup.
  4. Stiskem tlačítka EXIT nabídku opustíte.

Prvotní instalace

Ke konektoru „RF-IN“ na zadním panelu televizoru připojte anténu. Při prvním zapnutí televizoru se objeví nabídka prvotní instalace.

Jazyk OSD

Pomocí tlačítek ◀/▶ vyberte jazyk, kterým s vámi bude televizor prostřednictvím menu komunikovat.

Nastavení režimu

Pomocí tlačítek ◀/▶ vyberte režim

Země

Pomocí tlačítek ◀/▶ vyberte požadovanou zemi.

Typ tuneru

Pomocí tlačítek ◀/▶ vyberte Anténa nebo Kabel

Auto hledání

Pomocí tlačítek ◀/▶ vyberte režim: DTV+ATV, DTV, ATV.

LCN

Pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp

Stav automatického ladění

Televizor nejprve naladí digitální kanály. Pokud chcete ladění digitálních kanálů přeskočit, stiskněte MENU. Poté se spustí ladění analogových kanálů. Pokud chcete ladění analogových kanálů zrušit, stiskněte MENU.

Auto hledání Hledání Ch26 Nalezené digitální kanály: DTV:18 Radio: 0 Data: 0 Nalezené analogové kanály: 0 Stop MENU: Konec EXIT:

Privotní instalace Jazyk OSD Čeština Nastavení režimu Domácí režim Země CZ Typ tuneru Anténa Auto hledání DTV+ATV LCN Vyp Start Přesun Nastavení Návrat Koneg MENU: EXIT:

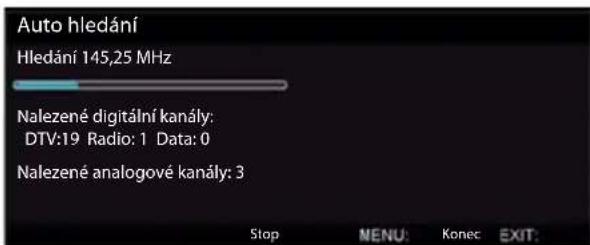

Auto hledání Hledání 145,25 MHz Nalezené digitální kanály: DTV:19 Radio: 1 Data: 0 Nalezené analogové kanály: 3 Stop MENU: Konec EXIT:

Nabídka Obraz

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku OBRAZ a stiskem ▼/ENTER vstupte do nabídky.

Obraz Obrazový režim Standard Jas 50 Kontrast 45 Ostrost 60 Nasycení 45 Odstín 0 Barevná teplota Standard Poměr stran Auto Přesun Nastavení Návrat MENU: Konec EXIT:

Obraz Jas 50 Kontrast 50 Ostrost 50 Nasyceni 50 Odstín 0 Barevná teplota Standard Poměr stran Plný Pokročilé nastavení Přesun OK: Vybrat MENU: Návrat EXIT: Konec

  1. Pomocí tlačítek ▼/▲ vyberte v nabídce OBRAZ volbu, kterou chcete nastavit.
  2. Stiskněte ENTER/◄/► pro nastavení.
  3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Obrazový režim

Stiskem ▼/▲ vyberte položku Obrazový režim a pomocí tlačítek ◀/▶ nastavte.

Tip: Stiskem tlačítka PMODE můžete změnit obrazový režim přímo.

(Dostupné obrazové režimy: Standard, Jemný, Osobní, Dynamický)

Jas/Kontrast/Ostrost/Sytost/Odstín

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Jas Nastavení jasu obrazu.

Kontrast Nastavení kontrastu obrazu.

Ostrost Nastavení ostrosti obrazu

Nasycení Nastavení sytosti barev.

Odstín Nastavení barevného odstínu. Pouze pro signál v NTSC formátu.

Barevná teplota

Změna celkového barevného podání obrazu.

Stiskem ▼/▲ vyberte položku Barevná teplota a pomocí tlačítek ◀/▶ vyberte z možností Standard, Teplý a Studený.

Standard Vytváří živý a svěží obraz

Teplý Obraz je laděn do teplých červených odstínů

Studený Obraz je laděn do studených modrých odstínů

Poměr stran

Stiskem ▼/▲ vyberte položku Poměr stran a pomocí tlačítek ◀/▶ vyberte požadovaný poměr stran.

Auto Automaticky nastaví poměr stran obrazu podle typu vysílaného pořadu

Plný/4:3/Zoom1/Zoom2 Vyberte z dostupných formátů zobrazení.

CZ

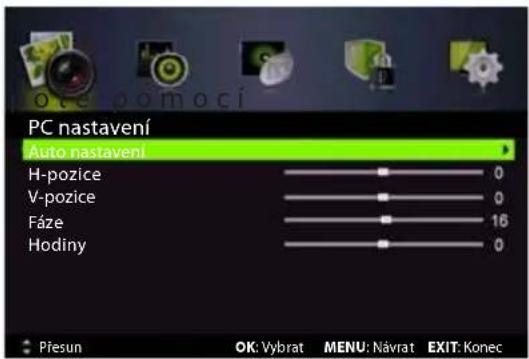

PC nastavení

  1. Stiskem SOURCE vyberte jako zdroj PC.
  2. Stiskem MENU vstupte do hlavní nabídky, ◀/▶ vyberte nabídku OBRAZ.
  3. Stiskem ENTER/ ▼ vstupte do nabídky a pomocí ▼ vyberte PC nastavení.
  4. Pomocí ▼/▲ vyberte PC nastavení a pomocí ▼/▲ nastavte požadovanou hodnotu.

Auto nastavení

Stiskem MENU /▶ nastavte optimální polohu obrazu na obrazovce

H-pozice Nastavte horizontální polohu obrazu

V-pozice Nastavte vertikální polohu obrazu

Fáze Minimalizace horizontálního zkreslení

Hodiny Minimalizace vertikálních pruhů v obraze

PC nastavení Auto nastavení H-pozice V-pozice Fáze Hodiny 0 0 16 0 Přesun OK: Vybrat MENU: Návrat EXIT: Konec

Režim obrazovky

Pomocí ▼/▲ vyberte HDMI režim a stiskem tlačítek ◀/▶ vyberte Auto, Video nebo PC. Dostupné pouze při vstupu přepnutém na HDMI.

Pokročilé nastavení

  1. Nastavením pokročilých video funkcí můžete provést jemné vyladění parametrů obrazu.
  2. Pomocí ▼/▲ vyberte položku Pokročilé nastavení a poté stiskem ENTER/▶ vstupte do podnabídky.

NR

Nastavte volby pro potlačení šumu v obraze.

Pomocí ▼/▲ vyberte NR a stiskem tlačítek ◀/▶ vyberte.

Vyp Vyberte pro vypnutí detekce šumu Slabý Mírná detekce a redukce šumu obrazu Střední Střední detekce a redukce šumu obrazu Silný Zesílená detekce a redukce šumu obrazu

Pokročilé nastavení NR Střední MPEG NR Střední Dynamický kontrast Střední Přesun Nastavení MENU: Návrat EXIT: Konec

MPEG NR

Nastavte volby pro potlačení MPEG šumu. Pomocí ▼/▲ vyberte MPEG NR a stiskem tlačítek ◀/▶ vyberte. Vyp Vyberte pro vypnutí detekce MPEG šumu Slabý Mírná detekce a redukce MPEG šumu Střední Střední detekce a redukce MPEG šumu Silný Zesílená detekce a redukce MPEG šumu

Dynamický kontrast

Automatické nastavení detailů obrazu a jasu.

Pomocí ▼/▲ zvýrazněte položku Dynamický kontrast a stiskem tlačítek ◀/▶ vyberte.

(Dostupné volby dynamického kontrastu: Vyp, Slabý, Střední, Silný)

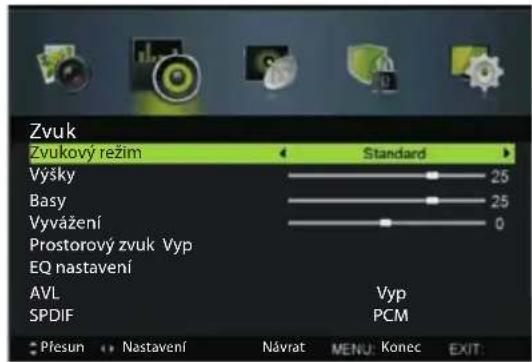

Nabídka Zvuk

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZVUK a stiskem ENTER/▼ vstupte do nabídky.

Zvuk Zvukový režim Standard Výšky 25 Basy 25 Vyvážení 0 Prostorový zvuk Vyp EQ nastavení AVL Vyp SPDIF PCM Plesun Nastavení Návrat MENU: Konec EXIT:

Zvuk Basy 25 Vyvážení 0 Prostorový zvuk Vyp EQ nastavení AVL Vyp SPDIF Auto Audio description Typ zvuku Stereo Přesun OK Vybrat Návrat MENU: Konec

  1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZVUK volbu, kterou chcete nastavit.
  2. Stiskněte ENTER/◄/► pro nastavení.
  3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Zvukový režim

Stiskem ▼/▲ vyberte položku Zvukový režim a pomocí tlačítek ◀/▶ vyberte požadovaný režim. (Dostupné zvukové režimy: Standard, Hudba, Osobní, Film)

Výšky / Basy / Vyvážení

Stiskem ▼/▲ vyberte volbu a pomocí tlačítek ◀/▶ nastavte.

Výšky Můžete zvýšit nebo snížit intenzitu vysokých frekvencí.

Basy Můžete zvýšit nebo snížit intenzitu nízkých frekvencí.

Vyvážení Můžete nastavit vyvážení mezi hlasitostí levého a pravého kanálu.

Prostorový zvuk

Stiskem ▼/▲ vyberte položku Prostorový zvuk a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

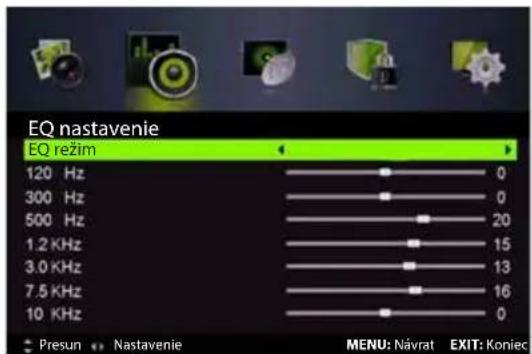

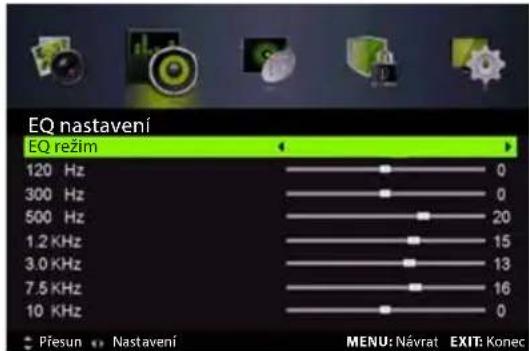

EQ nastavení

Můžete nastavit křivku sedmipásmového ekvalizéru.

Pomocí ▼/▲ vyberte položku EQ nastavení a poté stiskem ENTER/▶ vstupte do podnabídky.

EQ režim

Stiskem ▼/▲ vyberte položku EQ režim a pomocí tlačítek ◀/► vyberte.

(Dostupné volby: Vyp, Rock, Pop, Jaz, Uživatelský)

EQ nastavení EQ režim 120 Hz 300 Hz 500 Hz 1.2 KHz 3.0 KHz 7.5 KHz 10 KHz Přesun Nastavení MENU: Návrat EXIT: Konec

AVL

Nastavení automatické kontroly hlasitosti.

Stiskem ▼/▲ vyberte položku AVL a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

SPDIF

Stiskem ▼/▲ vyberte položku SPDIF a pomocí tlačítek ◀/▶ vyberte Vyp / Auto / PCM.

Audio Description

Pomocí ▼/▲ vyberte položku Audio Description a poté stiskem ENTER/▶ vstupte do podnabídky.

Audio Description Režim Hlasitost Zap 60 Přesun Nastaveni MENU: Návrat EXIT: Konec

Režim

Stiskem ▼/▲ vyberte položku Režim a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

Typ zvuku

Stiskem ▼/▲ vyberte položku Typ zvuku a pomocí tlačítek ◀/▶ vyberte z dostupných možností.

(Dostupné volby: Stereo, Dual I, Dual II, Smíšené).

Nabídka Kanál

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku KANÁL a stiskem ENTER/▼ vstupte do nabídky.

  1. Pomocí tlačítek ▼/▲ vyberte v nabídce KANÁL volbu, kterou chcete nastavit.

  2. Stiskem tlačítka ENTER vstupte do podnabídky.

  3. Stiskem tlačítka MENU se vrátíte do předchozí nabídky.

Typ tuneru

Kanál Typ tuneru Anténa Auto hledání Ruční hledání Úprava kanálu Obecné rozhraní CI Info o signálu Přesun •• Nastavení Návrat MENU: Konec EXIT:

Stiskem ▼/▲ vyberte položku Typ tuneru a pomocí tlačítek ◀/▶ vyberte Anténa nebo Kabel.

Autohledání

Pomocí ▼/▲ vyberte položku Autohledání a poté stiskem ENTER/▶ vstupte do podnabídky.

Země

Stiskem ◀/▶ vyberte zemi.

Režim

Stiskem ◀/▶ vyberte režim: DTV+ATV, DTV, ATV.

Typ hledání

Stiskem ◀/▶ vyberte typ vyhledávání kanálů: Pokročilé, Rychle, Plný.

Autohledání Země CZ Režim DTV+ATV Start

Typ tuneru je Anténa

ID sítě

Stiskem ◀/▶ vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem ◀/▶ vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem ◀/▶ vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Start

Stiskem tlačítka ENTER / ▶ spustte automatické vyhledávání.

  • Nejprve se prohledají digitální kanály, poté kanály analogové.
  • Před spuštěním automatického prohledání kanálu se ujistěte, že je vybrán správný typ tuneru (Anténa nebo Kabel). Při nesprávném nastavení typu signálů nemusí být nalezeny žádné stanice.
  • Mezi nalezené kanály nejsou zařazeny stanice s kódovaným vysíláním.

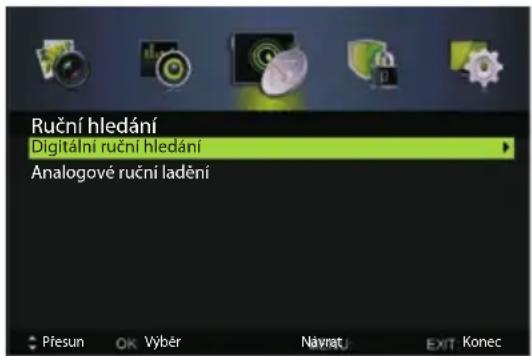

Ruční hledání

Pomocí ▼/▲ vyberte položku Ruční hledání a poté stiskem ENTER/▶ vstupte do podnabídky.

Digitální ruční hledání

Pomocí ▼/▲ vyberte položku Digitální ruční hledání a poté stiskem ENTER/▶ vstupte do podnabídky.

ID sítě

Stiskem ◀/▶ vyberte ID sítě: Auto nebo zadejte číslo.

Frekvence

Stiskem ◀/▶ vyberte frekvenci: Auto nebo zadejte číslo.

Symbolová rychlost

Stiskem ◀/▶ vyberte symbolovou rychlost: Auto nebo zadejte číslo.

Modulace

Stiskem ◀/▶ vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Start

Stiskem tlačítka ENTER / ▶ spustte ladění kanálů.

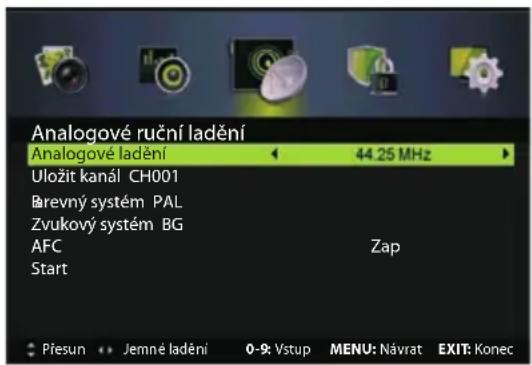

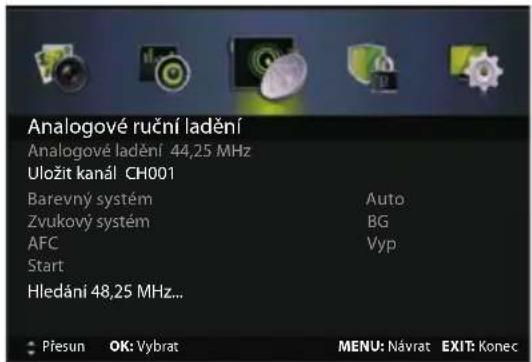

Analogové ruční ladění

Pomocí ▼/▲ vyberte položku Analogové ruční ladění a poté stiskem ENTER/▶ vstupte do podnabídky.

Analogové ladění

Stiskem ◀/▶ vyberte Analogové ladění.

Barevný systém

Stiskem ◀/▶ vyberte barevný systém: Auto, PAL nebo SECAM.

Ruční hledání Digitální ruční hledání Analogové ruční ladění

Digitální ruční hledání Digitální hledání Ch21 Start Frekvence 474.00 MHz Síla 0 Přesun Nastavení 0-9:Vstup MENU: Návrat EXIT: Konec

Typ tuneru je Anténa

Analogové ruční ladění Analogové ladění 44.25 MHz Uložit kanál CH001 Brevný systém PAL Zvukový systém BG AFC Zap Start

CZ

Zvukový systém

Stiskem ◀/▶ vyberte Zvukový systém: Auto, DK, BG, I nebo L.

Modulace

Stiskem ◀/▶ vyberte modulaci: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladění.

Stiskem tlačítek ◀/▶ vyberte Zap nebo Vyp.

Start

Stiskem tlačítka ENTER / ▶ spustte ladění kanálů.

Analogové ruční ladění Analogové ladění 44,25 MHz Uložit kanál CH001 Barevný systém Auto Zvukový systém BG AFC Vyp Start Hledání 48,25 MHz... Přesun OK: Vybrat MENU: Návrat EXIT: Konec

Úprava kanálů

Pomocí ▼/▲ vyberte položku Úprava kanálu a poté stiskem ENTER/▶ vstupte do podnabídky.

Organizaci kanálů usnadní tři barevná tlačítka dálkového ovladače. Nejprve pomocí ▼/▲ zvýrazněte kanál, který chcete vymazat, přesunout, nebo přeskakovat. Poté:

• Stiskněte červené tlačítko
pro vymazání kanálu.
- Stiskněte zelené tlačítko pro přeskakování vybraného kanálu. (Při procházení kanálů pomocí tlačítek CH+/- bude takto označený kanál automaticky přeskakován).
- Stiskem modrého tlačítka označte kanál k přesunutí. Pomocí tlačítek jej přesuňte na požadovanou pozici.

Úprava kanálu 800 ONE HD 801 TEN Digital 802 ONE HD 803 ONE Digital Smazat Přeskok Přesun Přesun OK-Výběr MENU Návrat EXIT

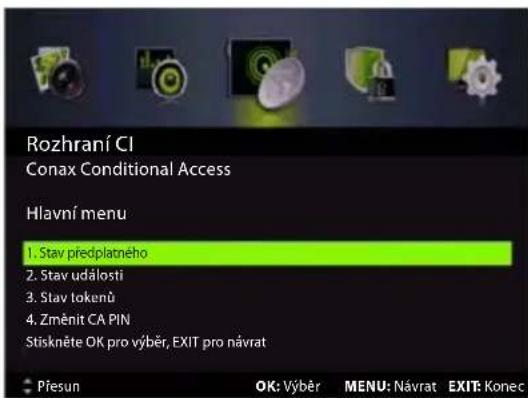

Rozhraní Cl

Pomocí ▼/▲ vyberte položku Obecné rozhraní CI a poté stiskem ENTER vstupte do podnabídky. Tato volba je dostupná pouze v DTV režimu a s vloženou CI kartou.

Rozhraní CI Conax Conditional Access Hlavní menu 1. Stav předplatného 2. Stav události 3. Stav tokenů 4. Změnit CA PIN Stiskněte OK pro výběr, EXIT pro návrat Přesun OK: Výběr MENU: Návrat EXIT: Konec

Rozhraní Cl Conax Conditional Access Stav předplatného 1. Název: PlusTV 2. Start datum: 01. únor 2008 3. End datum: 29. únor 2008 4. Oprávnění 0101151650 01000110 OK - zobrazit stav předplatného Přesun OK: Výběr MENU: Návrat EXIT: Konec

Info o signálu

Pomocí ▼/▲ vyberte položku Info o signálu a poté stiskem ENTER zobrazte podrobné informace o signálu. Dostupné pouze v DTV režimu.

Informace o signálu Název sítě CT multiplex Kanál CH29 Frekvence 427,00 MHz Modulace 64QAM Síla 0 Kvalita 0 MENU: Návrat EXIT: Konec

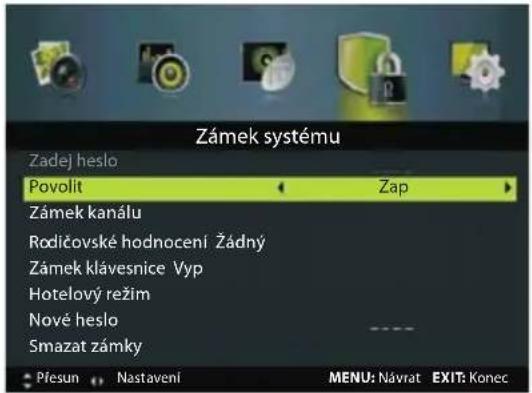

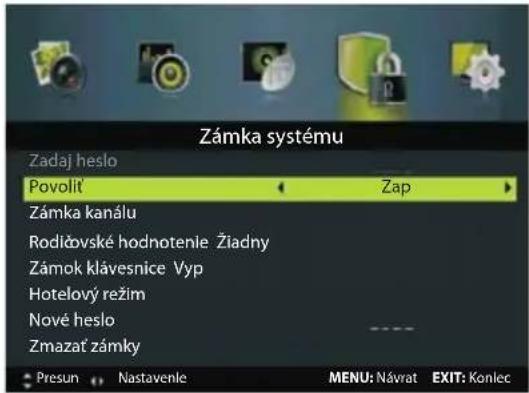

Nabídka Zámek systému

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku ZÁMEK SYSTÉMU a stiskem ENTER/▼ vstupte do nabídky.

Zámek systému Zadej heslo Povolit Zámek kanálu Rodičovské hodnocení Žádný Zámek klávesnice Vyp Hotelový režim Nové heslo Smazat zámky Přesun 0-9:Vstup MENU: Návrat EXIT: Konec

Zámek systému Zadej heslo Povolit Zap Zámek kanálu Rodíčovské hodnocení Žádný Zámek klávesnice Vyp Hotelový režim Nové heslo Smazat zámky Přesun Nastavení MENU: Návrat EXIT: Konec

  1. Pomocí tlačítek ▼/▲ vyberte v nabídce ZÁMEK SYSTÉMU volbu, kterou chcete nastavit.
  2. Stiskněte ENTER/◄/► pro nastavení.
  3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

Stiskem ▼/▲ vyberte položku Povolit a pomocí tlačítek ◀/▶ vyberte Zap nebo Vyp.

  • Funkce Zámek kanálu, Rodičovské hodnocení a Zámek klávesnice jsou dostupné, pokud je povoleno používání hesla (Povolit nastaveno na Zap).
  • Výchozí heslo je 0000. Pokud zapomenete vámi nastavené heslo, obratte se na servisní středisko.

Povolit

Stiskem ▼/▲ vyberte položku Povolit a pomocí tlačítek ◀/► vyberte Zap nebo Vyp.

Funkce Zámek kanálu, Rodičovské hodnocení a Zámek klávesnice jsou dostupné, pokud je Povolit nastaveno na Zap.

Zámek kanálu

Stiskem ▼/▲ vyberte položku Zámek kanálu a stiskem ENTER/▶ vstupte do podnabídky.

Rodičovské hodnocení

Stiskem ▼/▲ vyberte položku Rodičovské hodnocení a pomocí tlačítek ◀/▶ vyberte požadovanou úroveň ochrany.

Zámek klávesnice

Aktivací této volby můžete zamezit nežádoucímu použití, například dětmi.

Stiskem ▼/▲ vyberte položku Zámek klávesnice a pomocí tlačítek ◀/► vyberte Zap nebo Vyp.

Zámek systému Vyberte kanály k uzamčení 801 TF1 802 NRJ12 803 TPS STAR 804 Eurosport France 805 LCI 806 Dolby D 5.1 Demo 807 SysSoftwareUpdate Přesun OK: Vybrat MENU: Návrat EXIT: Konec

Hotelový režim

Stiskem ▼/▲ vyberte hotelový režim.

Nové heslo

Stiskem ▼/▲ vyberte Nové heslo a poté zadejte čtyřmístné číslo, které chcete použít jako heslo. Pro potvrzení zadejte heslo znovu.

Smazat zámky

Stiskem ▼/▲ vyberte volbu Smazat zámky.

Nabídka Nastavení

Stiskem tlačítka MENU zobrazte hlavní nabídku.

Pomocí tlačítek ◀/▶ vyberte v hlavním menu položku NASTAVENÍ a stiskem ENTER/▼ vstupte do nabídky.

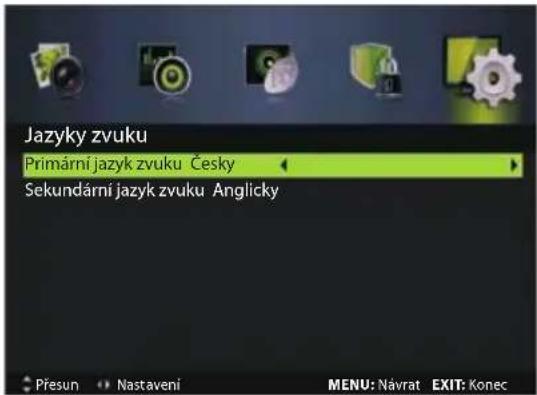

Nastavení OSD jazyk Česky Jazyky zvuku Titulky Teletext Modrá obrazovka Zap Režim nastavení Domov Nastavení času PVR nastavení Privotní nastavení Presun Nastavení MENU: Návrat EXIT: Konec

Nastavení Titulky Teletext Modrá obrazovka Zap Režim nastavení Domov Nastavení času PVR nastavení Prvotní nastavení Reset * Přesun OK: Vybrat MENU: Návrat EXIT: Konec

  1. Pomocí tlačítek ▼/▲ vyberte v nabídce NASTAVENÍ volbu, kterou chcete nastavit.
  2. Stiskněte ENTER/◄/► pro nastavení.
  3. Když jste s nastavením hotovi, stiskněte MENU pro uložení změn a návrat do předchozí nabídky.

OSD jazyk

Stiskem ▼/▲ vyberte položku OSD jazyk a pomocí tlačítek ◀/► vyberte požadovaný jazyk.

Jazyky zvuku

Stiskem ▼/▲ vyberte položku Jazyky zvuku a stiskem tlačítka ENTER vstupte do podnabídky. Pomocí tlačítek ▼/▲/◀/▶ vyberte Prvotní jazyk zvuku a Druhotný jazyk zvuku.

Jazyky zvuku Primární jazyk zvuku Česky Sekundární jazyk zvuku Anglicky

Titulky Režim Primární jazyk titulků Sekundární jazyk titulků Postižení sluchu Zap Česky Anglicky Vyp Přesun •• Nastavení MENU: Návrat EXIT: Konec

Titulky

Stiskem ▼/▲ vyberte položku Titulky a stiskem tlačítka ENTER vstupte do podnabídky.

Režim

Stiskem ▼/▲ vyberte položku Režim a pomocí tlačítek ◀/► vyberte Zap nebo Vyp. Pomocí tlačítek ▼/▲ a ◀/► vyberte primární jazyk titulků a sekundární jazyk titulků.

Postižení sluchu

Pomocí tlačítek ◀/▶ vyberte položku Postižení sluchu a stiskem ▼/▲ vyberte Zap nebo Vyp.

Teletext

Tato položka umožnuje upravit nastavení teletextu. Dostupné pouze pro DTV a ATV zdroj signálu. Stiskem ▼/▲ vyberte položku Teletext a stiskem tlačítka ENTER / ▶ vstupte do podnabídky.

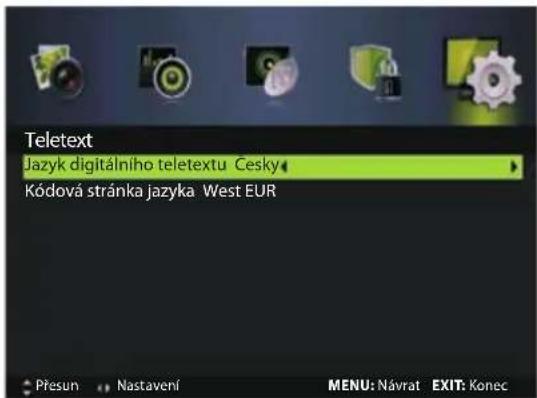

Teletext Jazyk digitálního teletextu Cesky Kódová stránka jazyka West EUR Přesun Nastavení MENU: Návrat EXIT: Konec

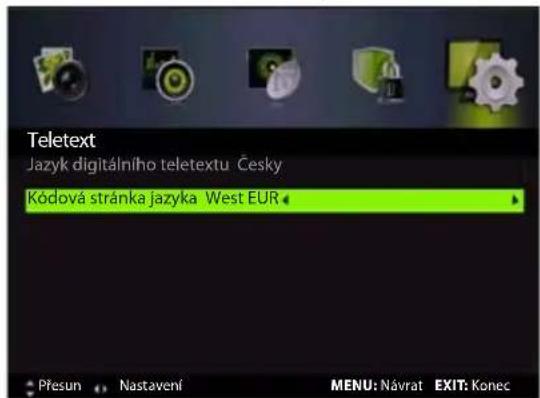

Teletext Jazyk digitálního teletextu Česky Kódová stránka jazyka West EUR Přesun Nastavení MENU: Návrat EXIT: Konec

V případě DTV zdroje vyberte pomocí tlačítek ◀/► jazyk digitálního teletextu. V případě ATV zdroje vyberte pomocí tlačítek ◀/► kódovou stránku jazyka.

Režim nastavení

Stiskem ▼/▲ vyberte Režim nastavení.

Nastavení času

Stiskem ▼/▲ vyberte položku Nastavení času a stiskem tlačítka ENTER / ▶ vstupte do podnabídky.

Čas OSD

Stiskem ▼/▲ vyberte položku Čas OSD a pomocí tlačítek ◀/▶ nastavte, jak dlouho se mají zobrazovat informace na obrazovce. (Nastavit lze: Vyp, 10 vteřin, 20 vteřin, 30 vteřin, 60 vteřin)

Časovač vypnutí

Nastavte časový interval, po kterém se TV automaticky vypne. Stiskem ▼/▲ vyberte položku Časovač vypnutí a pomocí tlačítek ◀/▶ nastavte dobu do vypnutí. (Dostupné nastavení časovače: Vyp, 5min, 15min, 30min, 60min, 90min, 120min, 240min).

Auto vypínání

Stiskem ▼/▲ vyberte položku Auto vypínání a pomocí tlačítek ◀/▶ nastavte, po jaké době nečinnosti se má TV automa vypnout. (Nastavit lze: Vyp, 3 hodiny, 4 hodiny, 5 hodin).

Časové pásmo

Vyberte vaše časové pásmo. Stiskem ▼/▲ vyberte položku Časové pásmo a stiskem tlačítka ENTER / ▶ vstupte do podnabídky.

Čas

Stiskem ▼/▲ vyberte položku Čas a stiskem tlačítka ENTER / ► vstupte do podnabídky. Nastavíte-li automatickou synchronizaci času na čas nastavit manuálně. Poznámka: V případě výpadku napájení bude nastavení hodin vymazáno.

Nastavení OSD Jazyky Vyberte prosím [Uložit režim] pro uložení dema. Titulky Stisk OK pro pokračování, ostatní tlačitka pro zrušení. Teletext Režim nastavení Domov Nastavení času PVR nastavení Přesun Nastavení MENU: Návrat EXIT: Konec

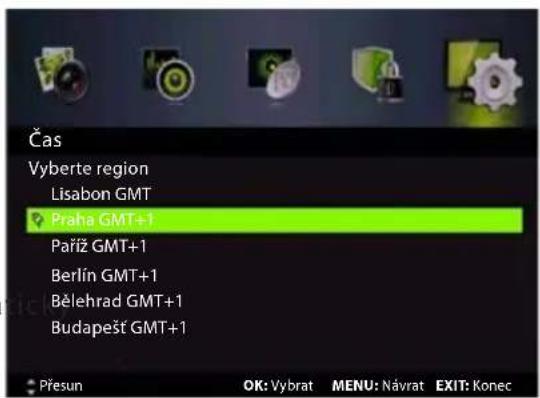

Čas Vyberte region Lisabon GMT Praha GMT+1 Paříž GMT+1 Berlín GMT+1 Bělehrad GMT+1 Budapešť GMT+1 Přesun OK: Vybrat MENU: Návrat EXIT: Konec

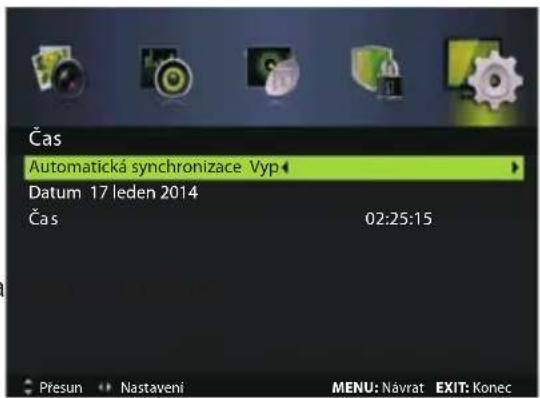

Čas Automatická synchronizace Vyp Datum 17 leden 2014 Čas 02:25:15 Přesun Nastavení MENU: Návrat EXIT: Konec

CZ

PVR nastavení

Stiskem ▼/▲ vyberte položku PVR nastavení a stiskem tlačítka ENTER vstupte do podnabídky.

Přístroj provede kontrolu připojeného USB.

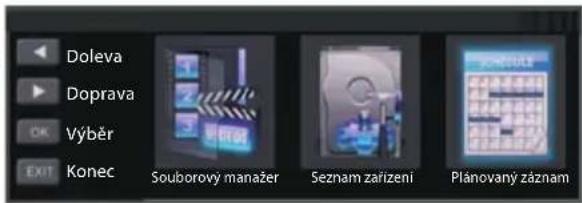

Doleva Doprava Výběr Konec Souborový manažer Seznam zařízení Plánovaný záznam

Prvotní nastavení

Stiskem ▼/▲ vyberte Prvotní nastavení a stiskem tlačítka ENTER vstupte režimu prvotního nastavení.

Nabídka EPG

Stiskem tlačítka EPG na dálkovém ovladači vstupte do nabídky EPG.

PRŮVODCE PROGRAMY 17 leden 2014 02:28:49 #01 TF1 802 NRJ12 803 TPS STAR 804 Eurosport France 805 UCI 806 Dolby D 5:1 Demó Před.den DalšíDen Plán Upomínka Přesun REC: Nahrát OK: Zobrazit EXIT: Konec

Poznámka: Za informace v programovém průvodci zodpovídá provozovatel TV stanice.

Poznámky k ATV/HDMI/AV/YPbPr/PC

  • Položka PC Nastavení v nabídce Obraz je k dispozici pouze při přepnutí na PC vstup. Položky Režim obrazu a HDMI CEC v nabídce Nastavení jsou k dispozici pouze při přepnutí na HDMI vstup.
  • Položky Audio Desrciption a Typ zvuku v nabídce Zvuk nejsou pro tento model dostupné.
  • Při přepnutí na vstup SCART / HDMI / AV / YPbPr / PC se nezobrazuje nabídka Kanál.
    • V režimu SCART / HDMI / AV / YPbPr / PC nelze aplikovat nastavení položek Zámek kanálu a Rodičovské hodnocení.
    • V režimu SCART / AV / PC jsou nastavení jazyka zvukové stopy, jazyka titulků a nastavení PVR neplatná.

Ovládání USB

Poznámka: Před ovládáním nabídky USB připojte k televizoru USB zařízení a tlačítkem SOURCE přepněte vstup televizoru na USB.

Pomocí tlačítek ◀/▶ vyberte v nabídce vstupních zdrojů USB a stiskem ENTER vstupte do nabídky.

Stiskem tlačitka ◀/▶ vyberte volbu, kterou chcete v menu USB nastavit, a stiskem ENTER vstupte do nabídky.

Foto Hudba Film Text

Foto

Pomocí tlačítek ◀/▶ vyberte v hlavní nabídce FOTO a stiskem ENTER vstupte do nabídky.

Pomocí tlačítek ◀/▶ vyberte paměťový disk, který chcete sledovat, a stiskněte ENTER.

Chcete-li se vrátit do předchozího menu, vyberte pomocí tlačítek ◀/▶ volbu Návrat.

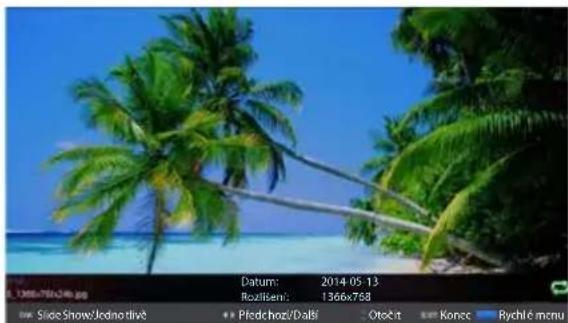

ECG 32 LED 614 PVR - Foto - 1

Pomocí tlačítek ◀/▶ vyberte v hlavní nabídce HUDBA a stiskem ENTER vstupte do nabídky. Pomocí tlačítek ▼/▲ vyberte požadovaný paměťový disk a stiskněte ENTER. Chcete-li se vrátit do předchozího menu, vyberte pomocí tlačítek ▼/▲ volbu Návrat.

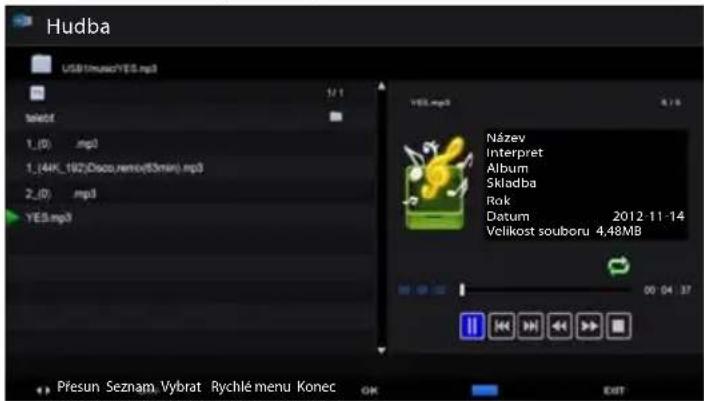

Hudba USB!music?YES.mp3 select 1_(0) .mp3 1_(4K_192;Disco.remov(53min).mp3) 2_(0) .mp3 YES.mp3 Název Interpret Album Skladba Rok Datum 2012-11-14 Velikost souboru 4.48MB 00 04 37 Přesun Seznam Vybrat Rychlé menu Konec OK EXIT

ECG 32 LED 614 PVR - Foto - 3

Film

Pomocí tlačítek ◀/▶ vyberte v hlavní nabídce FILM a stiskem ENTER vstupte do nabídky. Pomocí tlačítek ▼/▲ vyberte pamětový disk, který chcete sledovat, a stiskněte ENTER. Chcete-li se vrátit do předchozího menu, vyberte pomocí tlačítek ▼/▲ volbu Návrat.

ECG 32 LED 614 PVR - Film - 1

Pomocí tlačítek ◀/▶ vyberte v hlavní nabídce TEXT a stiskem ENTER vstupte do nabídky. Pomocí tlačítek ▼/▲ vyberte požadovaný paměťový disk a stiskněte ENTER. Chcete-li se vrátit do předchozího menu, vyberte pomocí tlačítek ▼/▲ volbu Návrat.

ECG 32 LED 614 PVR - Film - 2

Problém Řešení
Žádné napájení • Zkontrolujte, zda je vidlicenapájecí šňůry zapojena do elektrické zásuvky. Televizor odpojte od napájení, vyčkejte cca 60 vteřin a poté jej znovu zapojte a zapněte.
Špatný příjem signálu • Vysoké budovy nebokopce v okolí mohou způsobovat odrazy signálu analogového vysílání a duchy obrazu. Kvalitu obrazu můžete zlepšit změnou orientace antény. Pokud používáte pokojovou anténu, může být příjem za určitých podmínek ztížený. Zkuste příjem zlepšit změnou orientace antény. Pokud se obraz nezlepší, použijte venkovní anténu.
Žádný obraz • Zkontroluje, že je k televizorurádně připojena anténa. Zkuste vybrat jiný kanál a ověřte, zda není problém mimo váš přijímač.
Obraz je v pořádku, ale beze zvuku • Zvyštehlasitost. Zkontrolujte, zda není vypnutý zvuk televizoru. Opětovným stiskem tlačítka vypnutí zvuku obnovte původní hlasitost.
Zvuk je v pořádku, ale žádný obraz nebo chybné barvyZvyšte kontrast a jas obrazu.
Sněžení v obraze, šum nebo zasekávající se obrazZkontroluje řádné připojení antény.
Rušivé vodorovné pruhy přes obraz • Rušenízpůsobované elektrickými spotřebiči, jakou jsou vysoušeče vlasů nebo vysavače. Vypněte tyto spotřebiče používané v blízkosti televizoru.
Televizor nereaguje na povely dálkového ovladačeDálkový ovladač namiřte na senzor dálkového ovládání na televizoru. Odstraňte překážky mezi dálkovým ovladačem a senzorem na televizoru. Zkontrolujte, zda nejsou vybité baterie v dálkovém ovladači.
Žádný obraz v PC režimu • Zkontrolujte řádné připojení video kabelu k VGA konektoru. Zkontrolujte, zda je formát obrazu z PC kompatibilní s tímto televizorem.
Vertikální chvění (v PC režimu) • Upravte zobrazovací frekvenci obrazu z PC.
Příliš světlý nebo tmavý obraz v PC režimuV menu upravte jas a kontrast obrazu.

Pokud výše uvedené pokyny nepomohou problém odstranit, odpojte televizor na cca 60 vteřin od napájení a poté jej znovu zapojte. Pokud potíže přetrvají, obratte se na kvalifikovaný servis. Nepokoušejte se přístroj opravit vlastními silami.

TECHNICKÝ LIST

MODEL 32 LED 614 PVR
Obrazovka
Úhlopříčka 32" (81 cm)
Poměr stran 16:9
Rozlišení 1366 × 768
Tuner
Digitální tuner HD DVB-T MPEG2/4
Programový průvodce EPG ano
PVR nahrávání na USB ano
Funkce Timeshift (časový posun) ano
Seznam kanálů ano
Video systém PAL B/G D/K I, SECAM B/G D/K
Obraz
Progressive Scan ano
Hřebenový fi ltr3D
Redukce šumuano
OSD menuano
Zvuk
Zvukový výkon2 × 8 W
Korekce zvuku stereo váha, ekvalizér
Stereo zvukNICAM/A2
Konektivita
USB1
Podporované formátympg\.avi\.ts\.mp4\.mkv\.ts\.vob\.mp3\.jpg\.mp3\.wav\.wmv
HDMI3
SCART1
Komponentní YPbPr1
VGA (D-Sub5 pin)1
PC Audio vstup1
Sluchátkový výstup1
RF IN1
Obecné specifikace
Rodičovský zámekano

CZ

CZ

Napájení
Příkon 60 W
Příkon v pohotovostním režimu ≤ 0,5 W
Příkon ve vypnutém stavu 0 W
Energetická třída A
Hlavní vypínač napájení ano
Rozměry a hmotnost
Rozměry přístroje se stojanem ( × v × h ) mm 729 × 471 × 185 (čtvercový stojan + skleněný podstavec)
Rozměry přístroje bez stojanu ( × v × h ) mm 729 × 431 × 83
Hmotnost 4,7 kg
Závěsná na stěnu VESA 100 × 200

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo byt nakládán s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

ECG 32 LED 614 PVR - LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI - 1

08/05
ECG 32 LED 614 PVR - LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI - 2

Návod k obsluze je k dispozici na webových stránkách www.ecg.cz Změna textu a technických parametrů vyhrazena.

ECG 32 LED 614 PVR - LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI - 3

bar | Grade | ECG Value | |-------|-----------| | A | 32 LED 614 PVR | | B | 32 LED 614 PVR | | C | 32 LED 614 PVR | | D | 32 LED 614 PVR | | E | 32 LED 614 PVR | | F | 32 LED 614 PVR | | G | 32 LED 614 PVR | | ENERGIA · EHEPTEIA ENEPETIA · ENERGIJA ENERGY · ENERGIE ENERGI | 48.2 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA · ENERGIJA ENERGY · ENERGIE ENERGI | 48.2 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA · ENERGIJA ENERGY · ENERGIE ENERGI | 48.2 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.2 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.2 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.8 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.8 kWh/annum | | ENERGIA · EHEPTEIA ENEPETIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.8 kWh/annum | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.8 kWh/annum | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENERGIE ENERGI | 48.8 kWh/annum | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENERGIE ENERGI | 81 cm | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENERGIE ENERGI | 81 cm | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENERGIE ENERGI | 81 cm | | ENERGIA · EHEPTEIA ENNEPTEIA·ENERGIJA ENERGY · ENEREYEA INCH | 32 inch |

ECG 32 LED 614 PVR - LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI - 4

LED TV

OBSAH

NA ÚVOD 29

INŠTALÁCIA A ZAPOJENIE TELEVÍZORA....29

  1. Snímač dial'kového ovládania
  2. Indikátor napájania
  3. Reproduktor
  4. Vypínač
  5. Tlačidlo menu
  6. Tlačidlo „Program +“
  7. Tlačidlo „Program -“
  8. Tlačidlo „Hlasitost’ +”
  9. Tlačidlo „Hlasitost“ -“
  10. Tlačidlo prepnutia zdroja
  11. Tlačidlo pohotovostného režimu
  12. Vidlica napájacej šnúry
  13. Výstup na slúchadlá
  14. Vstup SCART
  15. Vstup PC AUDIO
  16. Vstup PC (VGA)
  17. Vstup COAXIAL
  18. Anténový vstup
  19. HDMI 1
  20. HDMI 2
  21. HDMI 3
  22. USB
  23. Vstup MINI AV/YPbPr L/R
  24. Vstup MINI YPbPr
  25. Slot Cl karty

ECG 32 LED 614 PVR - OBSAH - 1

Tlačidlá dialkového ovládača
STANDBY SOURCE 1 2 3 4 5 6 7 8 9 DISPLAY 0 RECALL FREEZE P.MODE S.MODE TV/RADIO VOL CH MUTE MENU EXIT ENTER TXT TIMESHIFT EPG FAV.LIST SUBTITLE AUDIO RECORD MIX SIZE FANCEL INDEX HOLD REVEAL SUBPAGE RED GREEN YELLOW BLUE 30

  • Vidlicu napájacieho kábla televízora zapojte do elektrickej zásuvky.
  • Vypínačom zapnite napájanie televízora a stlačením tlačidla pohotovostného režimu televízor zapnite.
  • Opätovným stlačením tlačidla pohotovostného režimu vypnete televízor do pohotovostného režimu.

Poznámka: Po vypnutí televízora pomocou vypínača ho znova ihned'nezapínajte, pred opätovným zapnutím vypínača vyčkajte aspoň 1 minútu.

Pohotovostný režim

Stlačením tlačidla pohotovostného režimu ⏻ televízor zapnete.

Volba vstupného režimu

  1. Stlačením tlačidla SOURCE zobrazíte ponuku vstupných zdrojov.
  2. Stlačením tlačidla ▼/▲ alebo SOURCE vyberte požadovaný vstup.
  3. Stlačením tlačidla ENTER prepnete na vybraný vstup.
  4. Stlačením tlačidla EXIT ponuku opustíte.

Prvotná inštalácia

Stav automatického ladenia

Stlačením ▼/▲ vyberte položku Obrazový režim a pomocou tlačidiel ◀/▶ nastavte.

(Dostupné obrazové režimy: Štandard, Jemný, Osobný, Dynamický)

Jas/Kontrast/Ostrost/Sytost/Odtieň

Stlačením ▼/▲ vyberte vol'bu a pomocou tlačidiel ◀/▶ nastavte.

Jas Nastavenie jasu obrazu.

Kontrast Nastavenie kontrastu obrazu.

Ostrost' Nastavenie ostrosti obrazu

Nasytenie Nastavenie sýtosti farieb.

Stlačením ▼/▲ vyberte položku Farebná teplota a pomocou tlačidiel ◀/▶ vyberte z možností Štandard, Teplý a Studený.

Štandard Vytvára živý a svieži obraz

Automatické nastavenie detailov obrazu a jasu. Pomocou ▼/▲ zvýraznite položku Dynamický kontrast a stlačením tlačidiel ◀/▶ vyberte. (Dostupné volby dynamického kontrastu: Vyp, Slabý, Stredný, Silný)

Ponuka Zvuk

Stlačením ▼/▲ vyberte položku Zvukový režim a pomocou tlačidiel ◀/▶ vyberte požadovaný režim. (Dostupné zvukové režimy: Štandard, Hudba, Osobný, Film)

Výšky / Basy / Vyváženie

Stlačením ▼/▲ vyberte vol'bu a pomocou tlačidiel ◀/▶ nastavte.

Stlačením ▼/▲ vyberte položku EQ režim a pomocou tlačidiel

◀/▶ vyberte.

(Dostupné vol'by: Vyp, Rock, Pop, Jaz, Používatel'ský)

EQ nastavenie EQ režim 120 Hz 300 Hz 500 Hz 1.2 KHz 3.0 KHz 7.5 KHz 10 KHz Presun Nastavenie MENU: Návrat EXIT: Koniec

AVL

Stlačením ▼/▲ vyberte položku Typ zvuku a pomocou tlačidiel ◀/▶ vyberte z dostupných možností.

(Dostupné vol'by: Stereo, Dual I, Dual II, Zmiešané).

Ponuka Kanál

Stlačením ◀/▶ vyberte krajinu.

Režim

Stlačením ◀/▶ vyberte režim: DTV+ATV, DTV, ATV.

Typ hladania

Stlačením tlačidla ENTER / ▶ spustite automatické vyhl'adávanie.

Stlačením ◀/▶ vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

Štart

Stlačením tlačidla ENTER / ▶ spustite ladenie kanálov.

Stlačením ◀/▶ vyberte Analógové ladenie.

Farebný systém

Stlačením ◀/▶ vyberte moduláciu: Auto, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM.

AFC

Automatické jemné doladenie.

Stlačením tlačidla ENTER / ▶ spustite ladenie kanálov.

Analogové ručné ladenie Analogové ladenie 44,25 MHz Uložit kanál CH001 Farebný systém Auto Zvukový systém BG AFC Štart Hladanie 48,25 MHz... Vyp Presun OK: Vybrat MENU: Návrat EXIT: Koniec

ECG 32 LED 614 PVR - AFC - 2

Úprava kanálov

- Stlačte červené tlačidlo na vymazanie kanálu.

- Stlačením modrého tlačidla označte kanál na presunutie. Pomocou tlačidiel ho presuňte na požadovanú pozíciu.

Úprava kanálu 800 ONE HD 801 TEN Digital 802 ONE HD 803 ONE Digital Zmazat' Preskok Presun Presun OK Výber MENU Návrat EXIT

Rozhranie CI

Zámka systému Zadaj heslo Povolit Zap Zámka kanálu Rodlčovské hodnotenie Žiadny Zámok klávesnice Vyp Hotelový režim Nové heslo Zmazat zámky Presun Nastavenle MENU: Návrat EXIT: Konlec

Stlačením ▼/▲ vyberte hotelový režim.

Nové heslo

Stlačením ▼/▲ vyberte vol'bu Zmazat' zámky.

Ponuka Nastavenie

Stlačením ▼/▲ vyberte položku Nastavenie času a stlačením tlačidla ENTER / ► vstúpte do podponuky.

Čas OSD

Vyberte vaše časové pásmo. Stlačením ▼/▲ vyberte položku Časové pásmo a stlačením tlačidla ENTER / ► vstúpte do podponuky.

Čas

Stlačením tlačidla EPG na dialkovom ovládači vstúpte do ponuky EPG.

SPRIEVODCA PROGRAMAMI 17. január 2014 02:28:49 B01 TF-1 Status B02 NR/12 B03 TPS STAR B04 Eurosport France B05 UCI B06 Dolby D S-T Demo Pred. deň Đaški deň Plán Prijemienka Presun REC: Nahrat OK: Zobrazit EXIT: Konlec

ECG 32 LED 614 PVR - Čas - 2

Poznámka: Za informácie v programovom sprievodcovi zodpovedá prevádzkovatel TV stanice.

Poznámky o ATV/HDMI/AV/YPbPr/PC

Poznámka: Pred ovládaním ponuky USB pripojte k televízoru USB zariadenie a tlačidlom SOURCE prepnite vstup televízora na USB.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a d'alších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

ECG 32 LED 614 PVR - Poznámky o ATV/HDMI/AV/YPbPr/PC - 1

bar | Category | Value | | -------- | ----- | | A | 48.2 | | B | 33 | | C | 33 | | D | 33 | | E | 33 | | F | 33 | | G | 33 |

LED TV

CONTENTS

INTRODUCTION 52

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: +420 272 122 111

U Expertu 91 e-mail: ECG@kbexpert.cz

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: +421 232 113 410

821 05 Bratislava e-mail: ECG@kbexpert.cz

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
■ The importer takes no responsibility for printing errors contained in the product's user's manual.

Obsah Klikněte na název pro přístup k němu
Asistent návodu
Poháněno společností Anthropic
Čekání na vaši zprávu
Informace o produktu

Značka : ECG

Model : 32 LED 614 PVR

Kategorie : Televize
