NÁVOD K OBSLUZE BDI460SS BAUMATIC

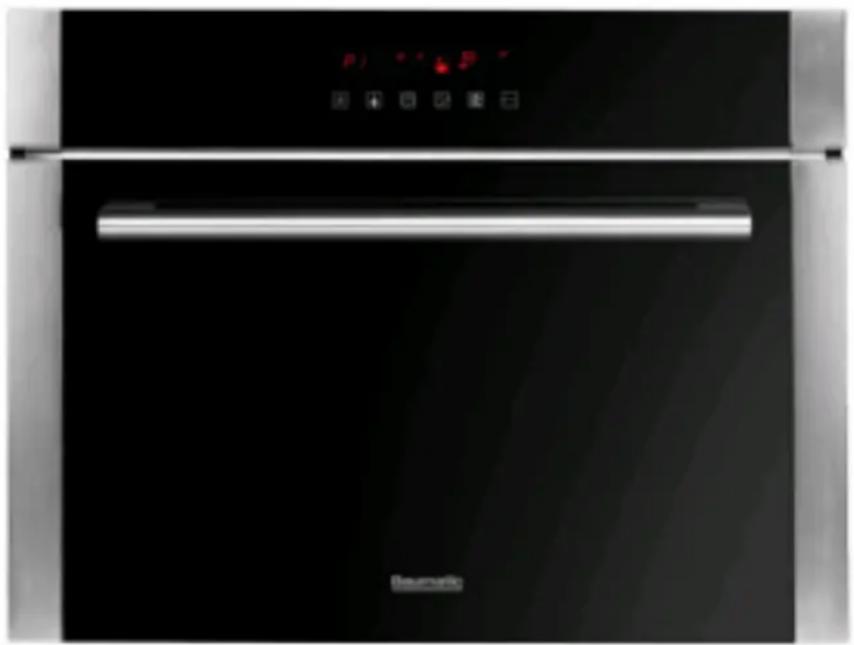

46 cm vysoká kompaktní myčka nádobí
INSTRUCTION MANUAL
Návod k obsluze pro Váš přístroj Baumatic
BDI460SS
46 cm vysoká kompaktní myčka nádobí
POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.
DD 2ü/06/11
Obsah
Ochrana životního prostředí 5
Důležité bezpečnostní informace 6
Specifikace 9
Rozměry výrobku a otvoru pro vestavbu výrobku 9
Specifikace produktu 9
Údaje o energetické účinnosti 10
Elektrické údaje 10
Popis spotřebiče 10
Interiér spotřebiče 10
Ovládací panel 10
Používání myčky nádobí 11
Před prvním použitím 11
Naplnění solí určenou pro myčky nádobí 11
Nastavení úrovně změkčovače vody 13
Naplnění leštícího přípravku 14
Nastavení úrovně leštícího prostředku 15
Plnění dávkovače mycího prostředku 16
Naplnění koše 17
Košík pro příbory 18
Vkládání talířů a příborů 18
Tabulka mycích programů 20
Otevírání a zavírání dveří myčky 21
Nastavení mycího programu 21
Změna mycího programu 22
Na konci mycího cyklu 23
Volba dodatečného oplachu 23
Tlačítko „3 v 1“ 24
Nastavení odloženého startu 24
Kontrolky lešticího prostředku a soli 25
Čištění a údržba
Vyjmutí koše 25
Systém filtrů 26
Čištění filtrů 27
Odkapávací plech 28
Čištění ostřikovacího ramene 29
Čištění ovládacího panelu 29
Čištění dvířek 29
Čistění těsnění dveří 30
Nepoužíváte spotřebič po delší dobu? 30
Opětovné zapojení spotřebiče po době nepoužívání 30
Instalace
Instalace myčky do kuchyňské linky 31
Vodovodní připojení 32

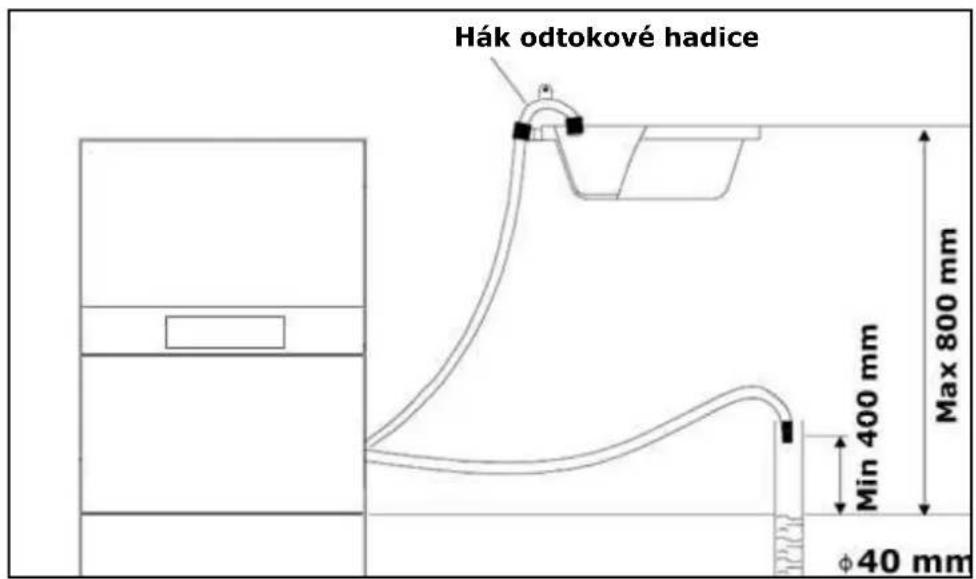

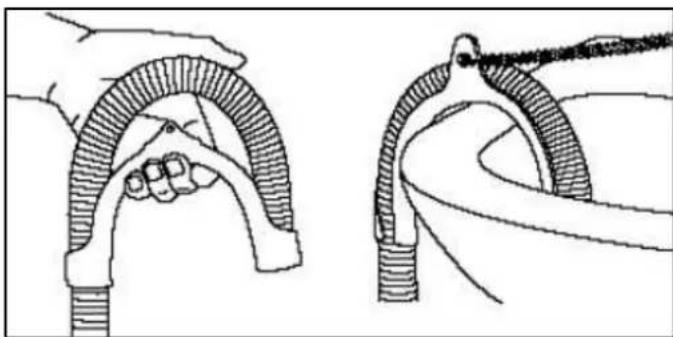

Odtok vody 33
Přívod elektrického proudu 34
Před prvním použitím 35
Systém hlášení poruch pomocí kódů 36 Všeobecné řešení problémů 37 Důležité informace a závěrečná upozornění 40
Ochrana životního prostředí
LIKVIDACE ODPADU
Roztrídte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).
Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).
Tento spotřebič je určen jenom pro použití v domácnosti.
Vážený zákazníku,
děkujeme Vám, že jste si vybral náš výrobek.
Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.
Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.
ZÁRUKA
Na Váš nový spotřebič poskytujeme 24měsíční záruku.
UPOZORNĚNÍ:
Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.
Prosím, uchovejte si také účet o zaplacení za spotřebič/fakturu.
Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.
Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.
POPRODEJNÍ SERVIS
Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.
Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.
V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:
Telefon 800 185 263
v pracovní dny od 9.00 do 17.00 hod. nebo na
www.baumatic.cz
Prosíme, abyste měli připravené po ruce následující údaje:
- typ výrobku / model
- sériové číslo
- datum zakoupení spotřebiče
Poznámka
Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použitíž
- Kompletní instalace musí být v souladu se všemi požadavky příslušných stavebních předpisů a místních vodohospodářských orgánů.
o Předůůprvnímůůpoužitímůůspotřebičeůůseůůřid'teůůpokyny,ů uvedenýmiůůvůkapitoleůů „Předůůprvnímůůpoužitím"ůůvůůtomtoů manuálu.ůů
o Při instalaci spotřebiče budte opatrní, aby nedošlo k zachycení přívodního napájecího kabelu pod spotřebičem.
o V žádném případě neměňte ani neupravujte technické parametry spotřebiče.
Denní používání
○ Tento spotřebič je navržen pouze pro mytí nádobí v domácnosti. Pokud bude myčka nádobí používána k jiným účelům, nebo bude nesprávně obsluhována, společnost Baumatic nepřebírá žádnou odpovědnost za jakékoli vzniklé škody, ke kterým může v takovém případě dojít, a současně zaniká i záruka na výrobek.
o Po použití spotřebiče se doporučuje odpojit spotřebič od elektrické sítě vytažením zástrčky a uzavřít přívod vody.
○ Mycí prostředky, leštící prostředky a sůl, které vkládáte do spotřebiče, musí být určeny pro automatické myčky nádobí. Pokud jde o dávkování, je nutno dodržovat pokyny výrobce mycího prostředku.
○ Ostré nože a nože s dlouhým ostřím, pokud jsou postaveny v košíku pro příbory v kolmé poloze, představují bezpečnostní riziko. Doporučujeme tyto části příborů uložit vodorovně do horního košíku.
o téměliů byste mýt žádné části nádobí, které přišly do kontaktu s korosivními, kyselými nebo alkalickými chemikáliemi, barvou, benzinem, železem nebo ocelovým odpadem.
o téměliů byste otevírat dveře, pokud spotřebič již pracuje podle nastaveného programu. V závislosti na etapě právě probíhajícího programu by mohlo dojít k vytečení horké vody z myčky.
o téměliů byste ponechávat dveře spotřebiče otevřené, s výjimkou případu vkládání a vyjímání nádobí.
o téměliůbyste stoupat ani sedat na otevřené dveře.
Zabezpečení před dětmi
Myčku nádobí mohou používat pouze dospělé osoby. Neměli byste ponechávat děti v blízkosti myčky bez dohledu. Dětem byste neměli dovolit dotýkat se ovládacích prvků spotřebiče nebo si se spotřebičem hrát.
○ Pokud zůstanou dveře myčky otevřené, je zde nebezpečí, že dítě nebo domácí mazlíček vleze dovnitř myčky. Před nastavením spotřebiče na mycí cyklus proto prosím zkontrolujte vnitřek myčky.
○ Veškeré obalové materiály, odstraněné při vybalení myčky, musí být mimo dosah dětí.
○ Veškeré mycí prostředky musí být také uloženy na bezpečném místě, mimo dosah dětí.
o Po ukončení mycího cyklu zůstává v myčce určité množství vody. Tato voda není pitná a může obsahovat zbytky pracích prostředků, použitých v myčce.
Prohlášení o shodě
Tento spotřebič vyhovuje následujícím Evropským směrnicím:
o 73/23 z 19/02/1973 Směrnice o nízkém napětí včetně jejích následných změn.
○ 89/336 z 03/05/1989 Směrnice o elektrické kompatibilitě včetně jejích následných změn.
Prosím, poznamenejte si pro budoucí odkazy následující informace, které naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší myčky je umístěn na pravé straně sklopných dveří.
Modelřřřřř......ř
r
Výrobnířčísloř rřr......ř
r
Datumřnákupuř rřr......r
Specifikace

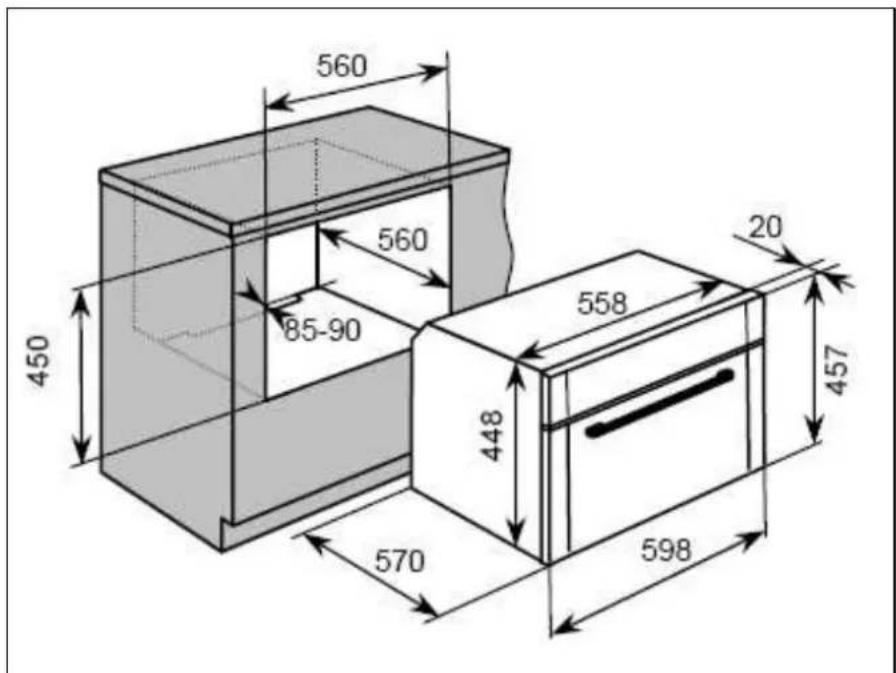

Rozměry výrobku a otvoru pro vestavbu výrobku
Výška: 457 mm Výška: 450 mm
Šířka: 598 mm Výška: 460 mm
Hloubka: 568 mm (podstavná instalace)
Šířka: 560 mm
Hloubka: 560 mm
Specifikace produktu
◦ 6 sad nádobí
- 5 mycích programů: běžné mytí, intenzivní mytí, úsporné mytí, rychlé mytí, výkonné mytí
o Elektronický Aqua stop
○ Odložený start
- LED displej
o Normální sušení
o Zakryté topné těleso
o Povrchová úprava proti otiskům prstů
o Samočisticí nerezový mikrofiltr
o Pojistka proti přetečení Pojistka proti záplavě
○ Nižší spotřeba vody (8 litrů)
○ Hlučnost (49 dB)
Údaje o energetické účinnosti
Třída energetické účinnosti: A
Třída účinnosti mytí: A
Třída účinnosti sušení: A
Elektrické údaje
ü
Jmenovité napětí: 230 V 50 Hz
Maximální jmenovitý příkon: 1,58 kW
Proudová pojistka: 16 A
Popis spotřebiče

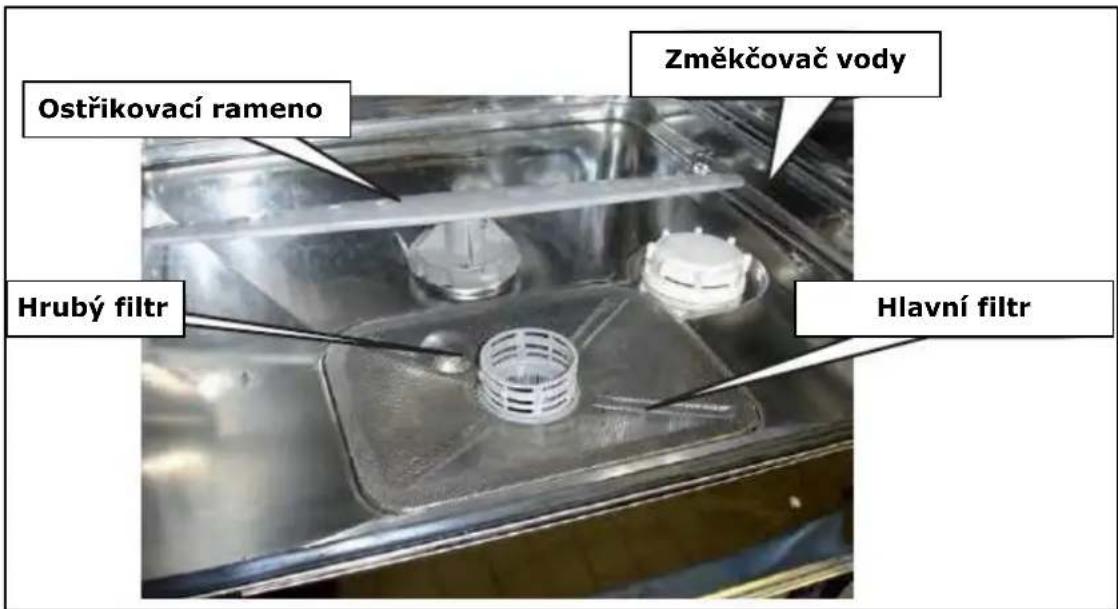

Interiér spotřebiče


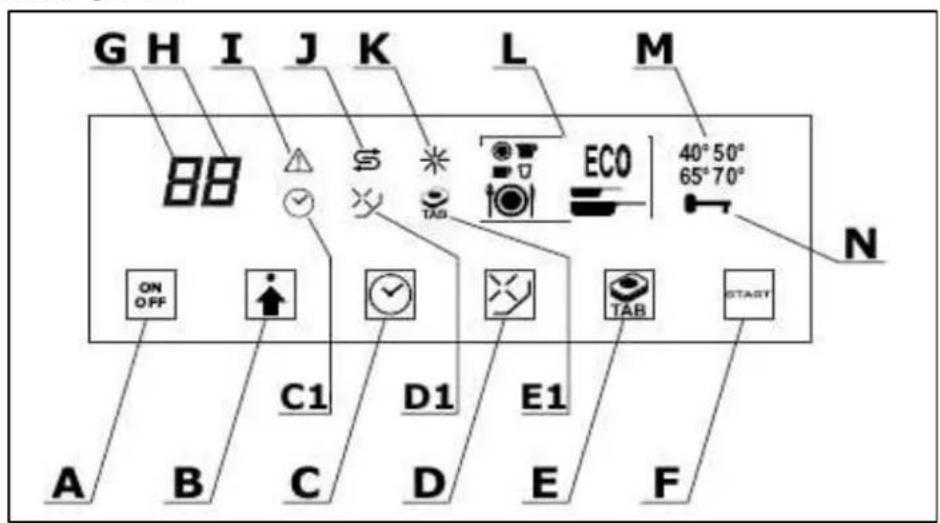

A) Tlačítko ON/OFF (ZAP/VYP)
B) Tlačítko volby programu
C) Tlačítko odloženého startu
C1) Ikona odloženého startu
D) Tlačítko přídavného oplachu
D1) Ikona přídavného oplachu
E) Tlačítko „3 v 1“
E1) Ikona „3 v 1“
F) Tlačítko spuštění programu
G & H) Číslice
I) Ikona výstrahy
J) Ikona požadavku na doplnění soli
K) Ikona požadavku na doplnění lešticího prostředku
L) Ikony mycích programů
M) Ikony teplot mytí
N) Ikona dveřního zámku
Používání myčky nádobí
Před prvním použitím
○ Instalujte spotřebič v souladu s pokyny pro instalaci, uvedenými v této příručce.
○ Naplňte změkčovač vody 1 litrem vody z vodovodního kohoutku a poté naplňte speciální sůl pro myčky nádobí. Nyní nastavte úroveň změkčovače vody.
○ Naplňte dávkovač leštícího prostředku a poté nastavte dávkování leštícího prostředku.
Naplnění solí určenou pro myčky nádobí
DŮLEŽITÉ:ů Používejte pouze sůl, která je určena pro použití v myčkách nádobí. Pokud bude ve spotřebiči použit jiný druh soli (zvláště kuchyňská sůl), dojde k poškození změkčovače vody.
Nejlepší je naplnit změkčovač vody solí těsně předtím, než spustíte mycí program. To vám pomůže odstranit každou sůl, která mohla přetéci ze změkčovače vody v průběhu procesu vlastního naplňování soli.
○ Otevřete dveře myčky a vyhákněte koš ze dveří. Při vyjímání musí být koš prázdný.
○ Otočte víčko zásobníku změkčovače vody proti směru hodinových ručiček a sejměte jej.
o Nalijte 1 litr vody do zásobníku
změkčovače vody.
DŮLEŽITÉ: Toto je nutno provést pouze při prvním naplňování zásobníku soli.
○ Ujistěte se, aby byla dodaná nálevka správně umístěna.
○ Do zásobníku změkčovače vody byste měli nasypat přibližně 1 kg soli.
- Je zcela běžné, že při plnění zásobníku solí dojde k přetečení malého množství vody ze zásobníku změkčovače vody. Toto ovšem neznamená, že zásobník je naplněn správným množstvím soli.
○ Vraťte zpět víčko zásobníku změkčovače vody a řádně jej utáhněte.
○ Pro odstranění přebytečné soli, která přetekla ze zásobníku změkčovače vody, vám doporučujeme provedení rychlého mycího programu.
o Když bude na ovládacím panelu svítit kontrolka (J), měli byste znova provést proceduru plnění soli do myčky.
DÜLEŽITÉ: Pokud budete naplňovat vodní změkčovač, který již obsahuje sůl, další solí, není již nutno zásobník plnit 1 litrem vody.ř
Nastavení úrovně změkčovače vody
Množství soli, které změkčovač uvolní během mycího cyklu, je možno regulovat. Změkčovač vody by měl být nastaven na takovou úroveň, která odpovídá tvrdosti Vámi používané vody (viz tabulka níže).
| Zobrazení | °dH | °fH | °C | mmol/l |
| 0 0 - 6 0 - 1 | 10 0 - 7 0 - 1 | |||
| 1 6 - 14 11 | -25 8 - 18 | 1,1 - 2,5 | ||
| 2 15 - 22 26 | -40 19 - 28 | 2,6 - 4 | ||
| 3 23 - 28 41 | -50 29 - 35 | 4,1 - 5,0 | ||
| 4 >28 >50 | >35 >5,0 |
o Myčka nádobí opustí továrnu s nastavením zásobníku změkčovače vody na 2.
Měli byste upravit dávkování soli podle tvrdosti vody ve vaší oblasti. To provedete následovně:
○ Zavřete dveře myčky. Při správném zavření dveří uslyšíte mechanické cvaknutí.
- Zapněte spotřebič stisknutím tlačítka ON/OFF (A), rozsvítí se LED displej a zobrazí „P0“. Okamžitě stiskněte a podržte tlačítko volby programu (B), dokud se na displeji neobjeví blikající „h0“.
o Nastavení tvrdosti vody upravíte pomocí tlačítka prídavného oplachování (D)ův rozmezí 0 – 4.
○ Když se na displeji LED objeví požadované nastavení dávkování změkčovače vody, stiskněte tlačítko volby programu, čímž svoji volbu potvrdíte. Na displeji se objeví „P0“ označující, že myčka je připravena k provedení programu.
○ Pokud žijete v oblasti s měkkou vodou, zvolte nastavení „0“ pro dávkování změkčovače, není třeba plnit zásobník změkčovače vody solí. Ikona požadavku na doplnění soli (J) zůstane rozsvícená.
o DÜLEŽITÉ: Pokud používáte tablety 3 v 1 určené do myčky nádobí, může být i přesto potřeba naplnit zásobník změkčovače vody solí. Měli byste postupovat podle pokynů výrobce soli do myček nádobí. Pokud navrhuje použití tablet 3 v 1 a současně soli, doporučujeme nastavení dávkování změkčovače soli na 1.

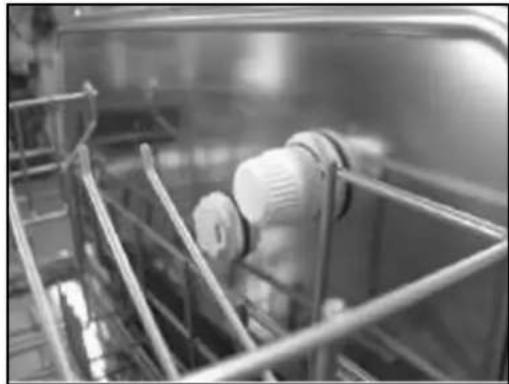

Naplnění leštícího přípravku
Leštící přípravek se uvolňuje v závěrečné fázi oplachu a zamezuje tvoření vodních kapek na nádobí. Tyto kapky vytvářejí, po dokončení mycího programu, na nádobí skvrny a čmouhy.
○ Tato myčka nádobí je navržena pro používání tekutých lešticích prostředků.
○ Zásobník lešticího přípravku je umístěn uvnitř dveří myčky nádobí.

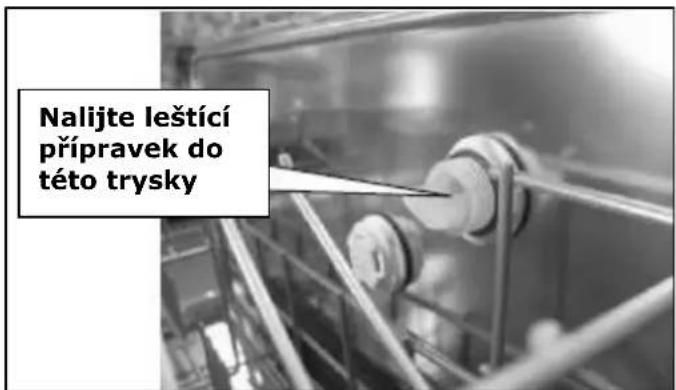

o K dávkovači lešticího přípravku se dostanete otočením a odstraněním víčka a odkrytím trysky.
○ Zásobník lešticího prostředku naplňte, tak aby byl plný. Nepřeplňte dávkovač, neboť by to mohlo způsobit u vybraného programu mytí nadměrné pěnění. Otřete jakékoli přebytky nebo rozlitiny leštícího přípravku vlhkým hadrem.
○ Vratte zpět víčko a otočte jej, dokud nezapadne do své polohy.
○ Když bude na ovládacím panelu svítit kontrolka (K), měli byste znova provést proceduru plnění soli do myčky.
o DÜLEŽITÉ:Ü Pokud používáte tablety mycího prostředku 3 v 1, může být stále potřeba doplňovat dávkovač leštícího prostředku. Měli byste postupovat podle pokynů výrobce soli do myček nádobí.
Nastavení úrovně leštícího prostředku
Množství leštícího prostředku, které myčka nádobí potřebuje, závisí také na tvrdosti Vaší vody. S nastavením úrovně lešticího prostředku byste měli experimentovat, dokud nezjistíte optimální úroveň, která zajišťuje nejlepší výsledky.
○ Myčka nádobí opustí továrnu s nastavením zásobníku změkčovače vody na "A1".
- Úroveň lešticího prostředku může být nastavena, když displej zobrazuje „PO“.
○ Zavřete dveře myčky. Při správném zavření dveří uslyšíte mechanické cvaknutí.
- Zapněte spotřebič stisknutím tlačítka ON/OFF (A), rozsvítí se LED displej a zobrazí „P0“. Okamžitě stiskněte a podržte tlačítko odloženého startu (C), dokud se na displeji nezobrazí „A1“.
○ Nastavení oplachování změníte pomocí tlačítka dodatečného oplachování (D) v rozmezí A0 – A2.
○ Když se na displeji LED objeví požadované nastavení dávkování lešticího prostředku, stiskněte tlačítko volby programu, čímž svoji volbu potvrdíte. Na displeji se objeví „P0“ označující, že myčka je připravena k provedení programu.
○ Pokud na nádobí zůstanou skvrny od tvrdé vody nebo není nádobí dostatečně osušené, zvyšte úroveň lešticího prostředku.
- Pokračujte s nastavováním úrovně leštícího prostředku směrem k vyšším číslům, dokud se nepřestanou tvořit vodní skvrny.
- Pokud se začnou na nádobí tvořit čmouhy a pruhy, je nastavená úroveň leštícího prostředku příliš vysoká, což způsobí značné pěnění během mycího cyklu. Úroveň lešticího prostředku by měla být snížena.

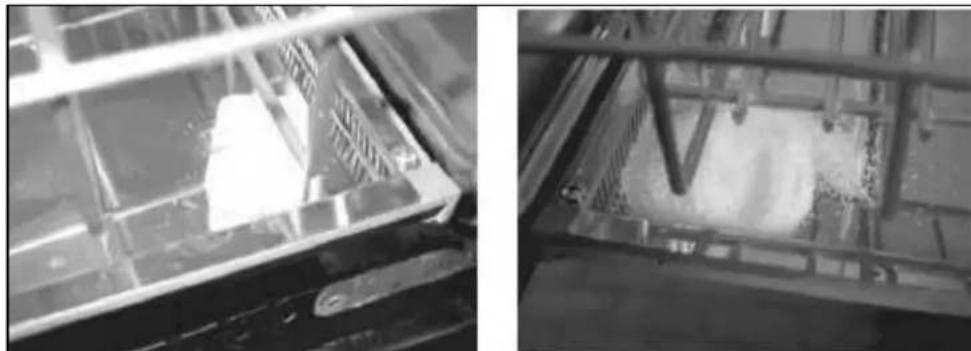

Plnění dávkovače mycího prostředku
Dávkovač mycího prostředku musí být plněn při spuštění každého mycího cyklu.
○ Vaše myčka nádobí byla navržena pro použití mycího prostředku v podobě tablet. Pro každý mycí program vložte jednu tabletu do koše na příbory (na místo znázorněné na obrázku).
o Pokud neumístíte koš na příbory do myčky pro daný mycí cyklus, je možné umístit mycí tabletu do jednoho z rohů odkapávacího plechu (viz obrázek výše).
○ Pokud používáte mycí prostředek ve formě prášku, můžete ho také umístit do rohů odkapávacího plechu. Co se týká množství použitého mycího prostředku na jeden mycí cyklus, dodržujte pokyny výrobce.
o DÜLEŽITÉ:Ü Nedoporučujeme, abyste pro tento spotřebič použivali tekutý mycí prostředek.
o DÜLEŽITÉ:ů Pokud používáte mycí tablety „3 v 1“, a nepoužíváte také samostatně sůl a lešticí prostředek pro myčky, ikona požadavku na doplnění soli (J) a ikona požadavku na doplnění lešticího prostředku (K) zůstanou rozsvícené.
o DÜLEŽITÉ:ů Pokud používáte mycí tablety „3 v 1“ a nepoužíváte také samostatně sůl a lešticí prostředek pro myčky, po zvolení mycího programu stiskněte tlačítko „3 v 1“ (E).ůNa LED displeji se rozsvítí ikona „3 v1“ (E1).

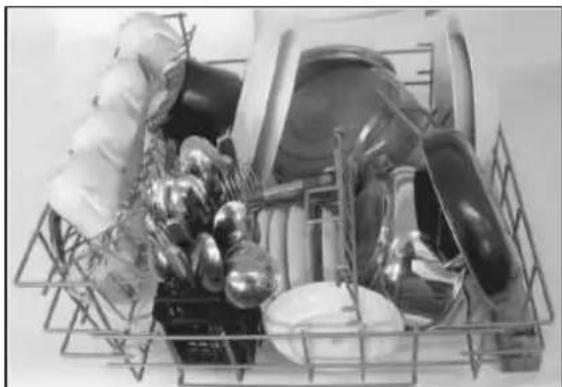

Naplnění koše
Koš byl navržen na mytí talířů (o průměru do 26 cm), mís, sklenic, hrnků, hrnců, pánví, pokliček, atd. Příklady vhodného plnění koše jsou zobrazeny na obrázcích níže.
o Plnění bez talířů.
○ Plnění s různými talíři a pánvemi.
o Kuchyňské pánve a servisní misky musí být vždy umístěny spodními částmi směrem nahoru.
○ Hluboké kuchyňské pánve musí být nakloněny šikmo, aby z nich mohla vytékat voda.
DÜLEŽITÉ:ůPřiůukládáníůnádobíůdoůkošeůjeůtřebaůzajistit,ůabyů seůmohloůostřikovacíůramenouvolněůpohybovat.ů
Košík pro příbory
Příbory je nutno umístit dovnitř košíku pro příbory. Takto naplněný košík pro příbory se umístí do vhodného místa v dolním koši.
| 2 | 1 | 3 | 2 | 4 | 2 | 4 | ||
| 4 | 5 | 4 | 6 | 1 | 3 | 1 | ||
| 5 | 3 | 5 | 5 | 1 | 3 | 1 | 3 | |
| 2 | ||||||||
| 7 | 2 | 1 | 2 | 4 | 5 | 4 | 5 | |
| 3 | ||||||||
- Malé lžičky
- Desertní lžičky
- Polévkové lžíce
- Vidličky
- Nože
- Naběračka
- Servírovací vidlička
DÜLEŽITÉ: Zamezte propadávání příborů spodkem košíku na příbory, neboť toto by mohlo mít za následek poškození ramena ostřikovače a/nebo vlastních příborů. Pokud se začíná spodek košíku deformovat a umožňuje tak propadávání příborů, košík pro příbory vyměňte.
Vkládání talířů a příborů
VůmyčceůnádobíůůSEůňNESMÍůůhadryůůproůůdomácnost,ů houbyůůaůdalsíůůpředměty,ůůkteréůůmohouůňnasávatů vodu,ůumývat.ů ů
o Před vložením nádobí do spotřebiče nejprve odstraňte zbytky jídel a změkčete zbytky spálené potravy v pánvích.
o Po vložení nádobí zkontrolujte, zda se ramena ostřikovače pohybují volně. Pokud přichází rameno ostřikovače při pohybu do kontaktu s některým kusem nádobí, změňte uspořádání vloženého nádobí.
○ Hrníčky, sklenice, pánve apod. musí být vloženy spodními částmi směrem nahoru, aby se v nich nemohla shromažďovat voda.
o Příbory a nádobí se nesmí navzájem překrývat; důsledkem může být nedostatečné umytí nádobí.
○ Zamezte vzájemnému dotýkání se sklenic v myčce nádobí, neboť může dojít k jejich poškození.
o Malé předměty je možno umístit do košíku pro příbory.
○ Ostré nože a nože s dlouhým ostřím, pokud jsou postaveny v košíku pro příbory v kolmé poloze, představují bezpečnostní riziko. Doporučujeme ukládat toto nádobí vodorovně do hlavního koše.
tásledujícíůpoložkyůtňJŘOUůvhodnéůproůmytíůvůmyčceů nádobí:ů
o Příbory s rukojetí z perletě, dřeva, rohoviny a porcelánu.
o Plastové předměty, které nejsou tepelně odolné.
o Příbory, které se skládají z přilepených částí, které nejsou tepelně odolné.
o Příbory nebo hliněné slepované nádobí.
o Měděné nebo cínované předměty.
o Olovnaté křištálové sklo.
o Dřevěné mísy.
o Předměty ze syntetických vláken.
tásledujícíúpoložkyújsouúpodmíněněůvhodnéúproůmytíů vůmyčceůnádobí:ů ů
o Kameninové nádobí je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.
○ Plastové předměty (jako jsou krabičky na jídla) je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.
○ Glazurované hliněné nádobí může po opakovaném mytí v myčce vyblednout.
o Stříbrné a hliníkové předměty mohou po mytí v myčce nádobí měnit zabarvení.
- Jakékoli zbytky potravy na stříbrných předmětech je nutno vždy okamžitě odstranit, jinak dochází ke změně jejich zabarvení.
o Některé druhy skla se mohou po mnoha umytích v myčce zakalit nebo vyblednout.
Tabulka mycích programů
| Program mytí Informace zobrazené na LED displeji | ||||
| P1(50°C úsporné) |  |  |  | 40° 50°65° 70° |
| P2(70°C intenzivní) |  |  |  | 40° 50°65° 70° |
| P3(65°C běžné)* |  |  |  | 40° 50°65° 70° |
| P4(40°C rychlé) |  |  |  | 40° 50°65° 70° |
| P5(70° výkonné) |  |  |  | 40° 50°65° 70° |
* Normální je testovací program podle EN 50242.
| Podrobnostiů oůprogramů | P1ůůP2ůůP3ůůP4ůůP5ů | ||||
| Popis | Mytí (50°C) Oplach (68°C) Sušení | Mytí (70°C) Pomocný oplach (2x) Oplach (70°C) Sušení | Mytí (65°C) Pomocný oplach Oplach (70°C) Sušení | Mytí (40°C) Pomocný oplach Oplach (70°C) Sušení | Mytí (70°C) Pomocný oplach Oplach (70°C) Sušení |
| Mycí prostředek | Ano Ano | Ano Ano Ano | |||
| Lešticí prostředek | Ano Ano | Ano Ano Ano | |||
| Leštění navíc | Ano Ano | Ano Ano Ano | |||
| Odložený start | Ano Ano | Ano Ano Ano | |||
| „3 v 1“ volba | Ano Ano | Ano Ano Ano | |||
| Typ nádobí | Různé nádobí | Různé odolné nádobí | Různé křehké nádobí | Různé odolné nádobí | Různé odolné nádobí |
| Typ znečištění | Běžně znečištění | Velice znečištěné (není určeno pro křehké nádobí) | Velice znečistěné (není určeno pro křehké nádobí) | Mírně znečistěné | Velice znečistěné nebo použití čističe myčky nádobí |
Otevírání a zavírání dveří myčky
○ Zatáhněte za madlo myčky a otevřete dveře na doraz a poté vytáhněte zásuvku zcela ven.
o DÜLEŽITÉ:Ü Dveře by měly být otevírány pouze, pokud není rozsvícená ikona dveřního zámkuů(N). Pokud dveře otevřete uprostřed cyklu, voda by mohla vytéct ven ze spotřebiče, což by mohlo způsobit škody na majetku a/nebo poranění osob.
o Dveře zavřete zasunutím zásuvky zpět na místo pomocí rukojeti.
o DŮLEŽITÉ:ůNezavírejte dveře myčky bez použití rukojeti. Jinak riskujete, že si přiskřípnete prsty.
○ Zasuňte zásuvku zpět na místo a poté zatlačte na LED displej uprostřed, dokud neuslyšíte zacvaknutí. To znamená, že dveře myčky jsou zavřeny správně.
Nastavení mycího programu
Ujistěteůůse,ůůžeůůbylyůůdodrženyůůpokynyůůoddíluůů„Předů prvnímůpoužitím".ů ů
ů DŮLEŽITÉ:ůůOdkapávacíůůplechůůMUSÍůůbýtůůnaůůmístěůůpředů naplněnímůůkošeůůaůůnastavenímůůspotřebičeůůnaůůmycíůůprogram.ů Víceůinformacíůnajdeteůvůčástiů„čistěníůaůúdržba“.ů ů
○ Vytáhněte koš, poté jej naplňte nádobím podle pokynů pro jeho naplňování.
○ Zatlačte koš zpět plně do jeho polohy.
○ Umístěte jednu tabletu mycího prostředku na správné místo v koši na příbory.
o Pevně uzavřete pevně dveře tak, až uslyšíte zacvaknutí dveřního zámku.
- Zapněte spotřebič stisknutím tlačítka ON/OFF (A), rozsvítí se LED displej a zobrazí „P0“.
○ Zkontrolujte, zda svítí ikony požadavku na doplnění soli (J) nebo lešticího prostředku (K). Pokud ano a vy běžně využíváte sůl a lešticí přípravek samostatně, pak byste měli,
než budete pokračovat v mycím programu, naplnit zásobník soli a/nebo lešticího prostředku.
○ Stiskněte tlačítko volby programu (B), dokud se na displeji neobjeví požadovaný program.
○ Podle vaší potřeby si vyberte doplňkový program (např. odložený start, dodatečné oplachování, atd.).
o DŮLEŽITÉ:ů Pokud používáte mycí tablety „3 v 1“ a nepoužíváte také samostatně sůl a lešticí prostředek pro myčky, po zvolení mycího programu stiskněte tlačítko „3 v 1“ (E).ůNa LED displeji se rozsvítí ikona „3 v1“ (E1).
o Mycí cyklus spustíte stisknutím tlačítka spuštění programu (F), po několika vteřinách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.
- Ikona zamčení dveří (P) se rozsvítí a na LED displeji se zobrazí čas zbývající do konce mycího cyklu.
Změna mycího programu
○ Pokud na LED displeji stále bliká číslo programu, mycí program nebyl potvrzen a je možné změnit mycí program pomocí tlačítka volby programu (B).
- Jakmile je mycí program v procesu, nedoporučujeme vám pokoušet se provádět změny mycího programu.
○ Pokud to však chcete provést, stiskněte a podržte tlačítko volby programu po dobu 3 vteřin, čímž zrušíte mycí cyklus, který je v procesu. LED displej zobrazí „00“ a uslyšíte vypouštění vody ze spotřebiče.
o Po vypuštění vody se ozve zvukový signál.
o Vypněte spotřebič stisknutím tlačítka ON/OFF (A). Poté můžete nastavit nový mycí program podle části „nastavení mycího programu“ v této příručce.
o DŮLEŽITÉ:Ů Podle toho jaké dosáhl mycí cyklus stádium, by mohlo být nezbytné umístit do spotřebiče novou mycí tabletu/prášek pro nový mycí cyklus.
Na konci mycího cyklu
o Po dokončení mycího cyklu zobrazí LCD displej „0“ a ozve se zvukový signál. Po 10 vteřinách „0“ z displeje zmizí, ale zvukový signál se bude ozývat každých 10 minut, dokud myčku nevypnete.
o DŮLEŽITÉ: Dveře by měly být otevírány pouze, pokud není rozsvícená ikona uzamčení dveříů(N). Ikona uzamčení dveří svítí přibližně 2 minuty po dokončení mycího cyklu.
○ Když ikona dveřního zámku zhasne, použijte tlačítko t'N/t'FF (E), kterým myčku vypnete.
o DŮLEŽITÉ: Před otevřením dveří spotřebiče počkejte 15 minut. To umožní odtah páry z posledního oplachování, aby bylo nádobí suché.
o t'patrně otevřete spotřebič (jak je popsáno na straně 21) a několik minut ho nechejte otevřený, aby mohla odejít případná zbývající pára.
o VAROVÁNÍ:ů Při prvním otevření dveří může odcházet horká pára, budte tedy opatrní.
○ Vyndejte nádobí z myčky. Budte opatrní, protože některé předměty mohou být stále horké.
o DŮLEŽITÉ: Pokud po delší dobu necháte dveře myčky zavřené a myčku nevyklidíte, mohly by na nádobí zůstat kapky vody.
Volba dodatečného oplachu
Pokud myjete nádobí, které je silně zašpiněné, je možné naprogramovat dodatečný oplach v průběhu mycího programu.
o Poté co zvolíte mycí cyklus (jak je popsáno na straně 1ů), stiskněte tlačítko dodatečného oplachování (D), čímž tuto možnost zvolíte.
○ Rozsvítí se ikona dodatečného oplachování (D1) na LED displeji.
- Pokud omylem stisknete tlačítko dodatečného oplachování, je možné tuto volbu vypnout opětovným stisknutím tlačítka dodatečného oplachování a ikona dodatečného oplachování zmizí.
o DŮLEŽITÉ:Ů Jakmile mycí cyklus začne, není již možné volbu dodatečného oplachu vypnout.
Tlačítko „ě v 1“
o DÜLEŽITÉ: Pokud používáte tablety 3 v 1 určené do myčky nádobí, může být i přesto potřeba naplnit zásobník změkčovače vody solí. Měli byste postupovat podle pokynů výrobce soli do myček nádobí. Pokud navrhuje použití tablet 3 v 1 a současně soli, doporučujeme nastavení dávkování změkčovače soli na 1.
o DÜLEŽITÉ:ůPokud používáte tablety mycího prostředku 3 v 1, může být stále potřeba doplňovat dávkovač leštícího prostředku. Měli byste postupovat podle pokynů výrobce soli do myček nádobí.
o DŮLEŽITÉ:ů Pokud používáte mycí tablety „3 v 1“ a nepoužíváte také samostatně sůl a lešticí prostředek pro myčky, po zvolení mycího programu stiskněte tlačítko „3 v 1“ (E).ůNa LED displeji se rozsvítí ikona „3 v1“ (E1).
Pokud nejsou výsledky mytí vyhovující, potom doporučujeme použít v myčce mycí prostředek, který již neobsahuje leštící prostředek a sůl, které jsou součástí tablety. Změkčovač vody a lešticí přípravek je nutno nastavit na úroveň, která odpovídá tvrdosti Vámi používané vody.
Nastavení odloženého startu
Je možno posunout start mycího programu až o 9 hodin.
- Poté co zvolíte mycí cyklus (jak je popsáno na straně 1ů), stiskněte tlačítko odloženého startu (C). Na LED displeji se objeví „d1“ označující, že zahájení mycího cyklu bylo odloženo o 1 hodinu.
- Pokračujte stisknutím tlačítka odloženého startu, dokud se na LED displeji nezobrazí vámi požadovaná doba odložení startu. Maximální doba odložení zahájení mycího cyklu, kterou lze nastavit je „dů” (ů hodin).
o Přibližně 4 vteřiny po uvolnění tlačítka odloženého startu se objeví ikona odloženého startu (C1) na LED displeji a doba odložení startu je potvrzena.
o Doba odložení startu se začne odpočítávat poté, co stisknete tlačítko zahájení programu (F).
o Po uplynutí doby odložení startu uslyšite, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.
○ Když je nastaveno odpočítávání odloženého startu, pokud stisknete a podržíte tlačítko odloženého startu, spotřebič
okamžitě zahájí mycí cyklus, který jste dříve nastavili.
○ Odložený start a nastavený mycí program zrušíte stisknutím a podržením tlačítka volby programu (B), dokud se na LED displeji neobjeví „P0“. Poté můžete myčku vypnout nebo nastavit nový mycí program.
Kontrolky lešticího prostředku a soli
○ Kontrolky leštidla a soli, umístěné na ovládacím panelu, vás informují, kdy je nutno přidat leštící prostředek a sůl do spotřebiče.
○ Kontrolka indikuje, že je nutno do spotřebiče přidat leštící prostředek. Postupujte přitom podle pokynů, uvedených na stranách 11 - 12.
○ Kontrolka 📊 indikuje, že je nutno do spotřebiče přidat sůl. Postupujte přitom podle pokynů, uvedených na stranách 9 - 10.
Čištění a údržba
DÜLEŽITÉ:üüPřístrojůübyůmělůübýtůpředůuzapočetímůújakéhokoliů čištěníüodpojenůzeůsítóvéhoůnapájení.ů
Vyjmutí koše
o Zcela otevřete dveře myčky.
Oběma rukama uchopte koš a zvedněte ho, aby se uvolnil od přední části dveří.
○ Zatlačte ho směrem dovnitř myčky a stále mírně přizvednutý ho vyjměte z myčky.
o DÜLEŽITÉ:ů Při vytahování koše dejte pozor, abyste horní částí koše neudeřili do vnitřních stěn myčky nebo háku na těsnění dveří.
○ Zcela zasuňte koš do myčky a upevněte ho zpět do držáků na vnitřní straně dveří (viz obrázek).
o Předtím než nastavíte mycí cyklus, zkontrolujte, jestli se ostřikovací rameno zcela otáčí.
Systém filtrů
Váš spotřebič je vybaven tříúrovňovým filtrováním; z důvodu snadného přístupu je celý systém umístěn v základně myčky nádobí.
- Hlavní filtr
- Hrubý filtr
- Jemný filtr
Hlavní filtr - V tomto filtru jsou zachyceny částečky potravin a nečistot a jsou rozmělněny pomocí speciální trysky na dolním ramenu ostřikovače. Tyto zbytky jsou poté spláchnuty do odpadu.
Hrubý filtr - V tomto filtru jsou zachyceny větší kousky, jako jsou kosti nebo sklo, které by mohly ucpat odpad.
Jemný filtr - Tento filtr zachycuje nečistoty a zbytky jídel v prostoru jímky a zamezuje tak jejich opětovnému vracení na nádobí v průběhu mycího cyklu.
DÜLEŽITÉ:ÜI když je filtrační systém účinný, není Vaše myčka ale jednotkou pro likvidaci odpadu. Všechny předměty, které budou umývány v myčce nádobí, musí být před jejich vložením do spotřebiče zbaveny zbytků potravin.

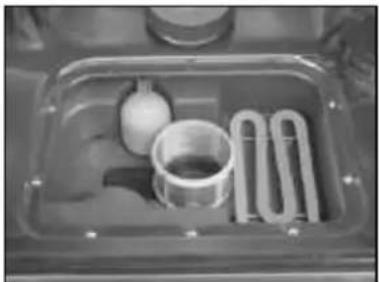

Čištění filtrů
Pro zajištění nejlepší výkonnosti a nejlepších výsledků je nutno celou sestavu filtrů důkladně a pravidelně čistit (nejlépe po každém mycím cyklu).
o Vyjměte koš ze spotřebiče.
o Najděte hrubý filtr, který je umístěný uprostřed hlavního filtru.
○ Otočte hrubý filtr proti směru hodinových ručiček a poté jej vytáhněte směrem nahoru. Opláchněte tuto část pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.
○ Vytáhněte hlavní filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.
○ Vytáhněte jemný filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.
o Vratte zpět jemný filtr na své místo.
○ Vraťte zpět hlavní a hrubý filtr zpět na jejich původní místo v základně myčky nádobí. Hrubý filtr musíte otočit po směru otáčení hodinových ručiček, aby se uzamknul ve své poloze.
Odkapávací plech je umístěný pod košem a je navržen k tomu, aby zachytával nečistoty a zbytky potravin z nádobí, když je umístóvané do myčky. Je zavěšen přímo na dveře z důvodu bezpečnosti a při otevírání dveří vyjíždí ven.
○ Pokud chcete vyjmout odkapávací plech, abyste ho očistili, nejprve ze spotřebiče vyjměte koš (jak je popsáno na straně 23).
Patentní zámek odkapávacího plechu
○ Uchopte odkapávací plech na stranách a nepatrně ho nadzvedněte, dokud se neodcvakne od patentního zámku. Plech poté zatlačte zpět do spotřebiče.
o Přetáhněte horní tác odkapávacího plechu přes spodní tác. Uchopte odkapávací plech na stranách a vyjměte ho z myčky ven.
○ Vyčistěte oba tácy odkapávacího plechu horkou mýdlovou vodou a hadrem, opláchněte je a osušte.
Kolečko odkapávacího plechu
Vodící lišta odkapávacího plechu
Plastový zub
○ Zasuňte odkapávací plech zpět do myčky s horním a dolním tácem pohromadě. Ujistěte se, aby kolečka byla umístěna ve vodících lištách na stěnách myčky.
- Jakmile kolečka zasunete až nakonec, opatrně zasuňte horní tác a zacvakněte ho do patentního zámku.
o Vložte zpět koš.
DÜLEŽITÉ:üüOdkapávacíüplechůüMUSÍüübýtůnaůmístěüpředů naplněnímůükošeůaůnastavenímůspotřebičeůnaůmycíůprogram.ů MyčkaůnádobíůNESMÍüüBÝTůupoužívánaůbezůödkapávacíhoů plechuňnaůsvémůmístě.ů
Čištění ostřikovacího ramene
Ramena ostřikovače je nutno čistit pravidelně, aby se zamezilo ucpání trysek ramen ostřikovače a ložisek usazeninami tvrdé vody.
o DŮLEŽITÉ:ů Předtím než vyjmete spodní ostřikovací rameno, vyjměte koš.
○ Zkontrolujte, aby nebyly trysky ostřikovacího ramene ucpané zbytky potravin.
Čištění ovládacího panelu
DŮLEŽITÉ:ůůNa ovládací panel nebo jiné funkční části myčky nepoužívejte čisticí prostředek s hrubými částicemi nebo leštící prostředek na nábytek.
- Otřete ovládací panel pomocí nové utěrky navlhčené v teplé vodě.
Čištění dvířek
○ Pro čištění okrajů po obvodě dveří používejte pouze jemnou navlhčenou látku.
○ Pro zamezení vniknutí vody do zámku dveří nebo na elektrické součástky nepoužívejte sprejové čističe žádného druhu.
○ Na vnitřní ani vnější plochy nepoužívejte žádné abrazivní čisticí prostředky, neboť ty by je mohly poškodit.
Čistění těsnění dveří
o Těsnění dveří jednou za čas očistěte vlhkou houbičkou. To zabrání usazování zbytků potravin, což by mohlo způsobovat nepříjemný zápach.
Nepoužíváte spotřebič po delší dobu?
Pokud nebude myčka nádobí delší dobu používána, doporučujeme Vám následující:
o Do dávkovače nalijte leštící prostředek.
o Spustte jeden nebo dva cykly s prázdnou myčkou.
○ Odpojte myčku od elektrické a vodovodní sítě.
○ Dveře myčky nechte nepatrně otevřené, aby nevznikal nepříjemný zápach.
○ Vyčistěte všechny filtry a důkladně vysušte vnitřek spotřebiče.
Opětovné zapojení spotřebiče po době nepoužívání
Pokud spotřebič není po nějakou dobu používán, doporučujeme před jeho opětovným použitím provést následující:-
○ Zkontrolujte, že v hadicích se nevytvořilo bahno či rez. Pokud se tak stalo, nechte několik minut vytékat volně vodu z kohoutku.
○ Znovu připojte přívodní a odtokovou hadici a ujistěte se, že je otevřený vodní kohoutek.
o Přístroj znovu zapojte do elektrické sítě.
Instalace
Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi následujících podkladů.
o Příslušné předpisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.
○ Stavebními předpisy.
o Stavebními normami.
o Předpisy pro elektrické instalace.
o Předpisy o elektrické energii při práci.

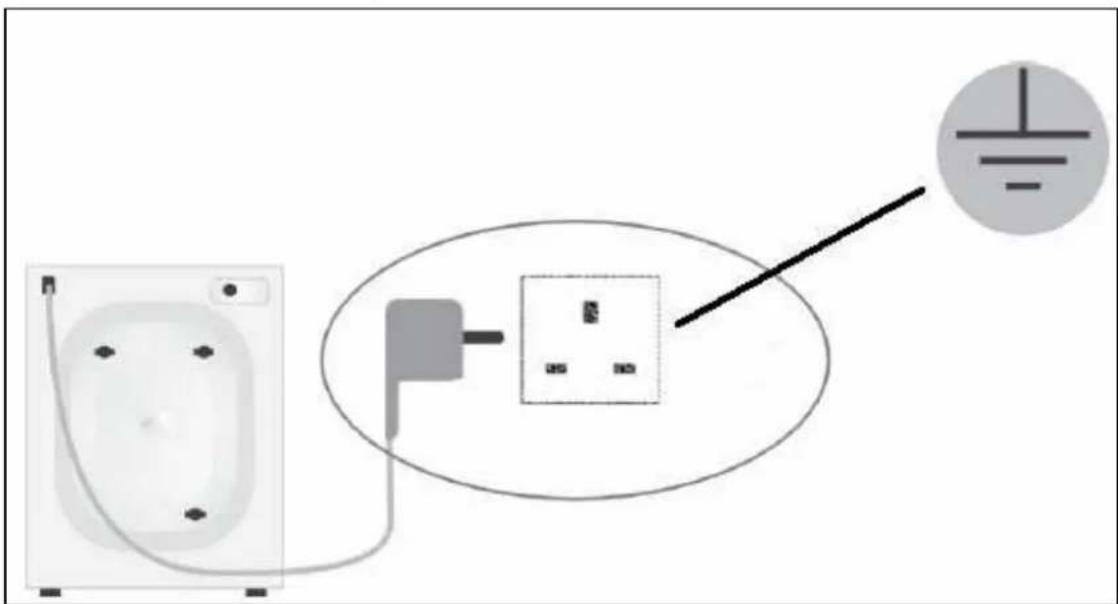

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je stejná jako hodnota napětí Vašeho síťového zdroje.
VAROVÁNÍ: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.
DOPORUČUJEME, ABY INSTALACI SPOTŘEBIČE PROVÁDĚLY DVĚ OSOBY, PŘEDEVŠÍM PŘI ZVEDÁNÍ SPOTŘEBIČE DO KUCHYŇSKÉ LINKY.
DÜLEŽITÉ: INSTALACI BY MĚLA PROVÁDĚT KVALIFIKOVANÁ OSOBA. SPOLEČNOST BAUMATIC SCHVALUJE POUZE INSTALACI UVEDENOU V TÉTO PŘÍRUČCE. UŽIVATEL SI MUSÍ ZAJISTIT LIKVIDACI VEŠKERÉHO BALÍCÍHO MATERIÁLU SÁM ZPŮSOBEM ŠETRNÝM VŮČI ŽIVOTNÍMU PROSTŘEDÍ.
Instalace myčky do kuchyňské linky
○ Zkontrolujte, zda byl odstraněn zadní panel skříňky a zda je dodržen zobrazený větrací prostor.
o Dále je třeba zajistit otvor, kterým bude protažen elektrický kabel. Musejí být také ponechány otvory pro připojení spotřebiče k vodovodnímu řádu a kanalizaci. Tyto kroky je nutné provést před tím, než budete pokračovat v instalaci.
o DŮLEŽITÉ: Uzavírací ventil pro vodovodní řád musí být v případě naléhavosti snadno přístupný.
o Před dokončením instalace musíte připojit přívodní hadici (strana 34-35) a odtokovou hadici (strana 36) na zadní stěně spotřebiče.
○ Zvedněte myčku a poté protáhněte elektrický kabel, přívodní hadici a odtokovou hadici otvory v kuchyňské lince, které jste předtím vytvořili.
○ Otevřete dveře myčky a pomocí 4 dodaných šroubů ji namontujte ke kuchyňské lince. Ty by měly být přišroubovány skrze skřín myčky až do vlastní kuchyňské linky. Tyto šrouby musíte řádně dotáhnout.
Vodovodní připojení ů
DÜLEŽITÉ:Ü Nepřipojujte spotřebič na přívod vody s použitím staré nebo již existující přívodní hadice vody. JEDINOU přívodní hadici, kterou musíte použít, je hadice dodaná s myčkou nádobí.
NEPŘIPOJUJTEŮ PŘÍVODNÍŮ HADICIŮ VODYŮ KEŮKOHOUTKUŮ HORKÉŮVODY.ŮŮ
o Přívodní hadice bude uložena uvnitř skříně myčky nádobí.
o Připojte přívodní hadici k přívodnímu ventilu v zadní části spotřebiče. Postupujte prosím podle fotografií výše, kde uvidíte správnou polohu, ve které má být přívodní hadice, když je připojena.
o Připojte přívodní hadici vody k vodovodnímu kohoutku s vnějším závitem 3/4".
- Plně utáhněte přívodní hadici jak k vodovodnímu kohoutku, tak i k myčce nádobí.
DÜLEŽITÉ:ůůPřívodníů hadiceůůjeůůvybavenaů zařízenímůůAquaůůstop.ů TotoůůzařízeníůůMUSÍůůbýtů namontovánoůůvůkolméů poloze,ůůjakůůznázorňujeů výšeůůuvedenéů
vyobrazení.ůJinakůnebudeůspotřebičů fungovatůsprávně.ů
Minimálníútlakůvody - 50 KPa (0,5 barů) Maximálníútlakůvody - 1 MPa (10 barů)
Odtok vody
○ Konec vypouštěcí hadice připojte k odpadu. Do odpadu ji zastrčte v krátké délce směrem dolů. Odtoková hadice by měla být ve tvaru znázorněném na obrázku výše.
o DÜLEŽITÉ: Odtokovou hadici umístěte maximálně do výšky 800 mm.
o DŮLEŽITÉ:ů Nezasunujte odtokovou hadici příliš hluboko do odpadní trubky, jinak dojde k hromadění vzduchu v sifonu.
o Zajistěte odtokovou hadici tak, aby se nemohla při chodu myčky nádobí volně pohybovat.
- Hák odtokové hadice je součástí dodávky a měl by být použit jedním ze dvou níže znázorněných způsobů.
- Pokud umistujete odtokovou hadici do umyvadla, ujistěte se, aby byla zajištěna před vypadnutím z umyvadla, popřípadě k jejímu zajištění na místě použijte provázek.
- NIKDY NEPRODLUŽUJTE PŮVODNÍ DÉLKU ODTOKOVÉ HADICE.
Přívod elektrického proudu
o DŮLEŽITÉ: Sítová zásuvka musí být přístupná i po instalaci spotřebiče.
o Před provedením elektrického připojení si nejprve pročtěte údaje na typovém štítku spotřebiče, umístěném na pravé straně vyklápěcích dveří. Ujistěte se, že napětí zásuvky odpovídá napětí uvedenému na typovém štítku.
○ Typový štítek neodstraňujte, neboť obsahuje důležité informace.
○ Zástrčka zalitá v umělé hmotě, která je se spotřebičem dodávaná, musí být připojena pouze do uzemněné a odizolované zásuvky.
o Porušené nebo poškozené napájecí kabely může vyměnit pouze kvalifikovaná osoba. Při výměně se musí použít stejný typ přívodního kabelu.
- Typ napájecího kabelu - H 0 V V - F 3G 1,5.
o DÜLEŽITÉ:ů Doporučujeme myčku nepřipojovat k prodlužovacímu kabelu.
Před prvním použitím
Před prvním použitím spotřebiče zkontrolujte následující:
o Zda je myčka nádobí v rovině a uchycená na místě.
o Zda je vodovodní kohoutek plně otevřen.
○ Zda na některém konci přívodní nebo odtokové hadice nedochází k netěsnostem.
o Zda jsou přívodní a odtoková hadice řádně utaženy.
o Zda nejsou přívodní a odtoková hadice zauzlovány.
o Zda je zapnuto napájení.
o Zda byl změkčovač vody naplněn 1 litrem vody a solí.
o Zda byl doplněn zásobník leštícího prostředku.
Systém hlášení poruch pomocí kódů
Pokud spotřebič nepracuje správně, může se na LED displeji zobrazit kód poruchy a/nebo se může rozsvítit ikona výstrahy (I).
U následujících chybových kódů si může zákazník závadu odstranit sám, přičemž musí dodržet dále uvedené pokyny.
PŘEDŮZAHÁJEtÍMŮPRACÍůt'AŮJAKÉKOLIŮÚDRŽBĚŮSPOTŘEBIČEŮ JEŮ t'UTt'Oů t'ÉJPRVEŮ SPOTŘEBIČŮ ODPOJITŮ ODŮ ELEKTRICKÉŮ SÍTĚ.ů
E0
Nedostatek vody v myčce.
o Zkontrolujte, zda je vodovodní kohoutek plně otevřen.
o Zkontrolujte, zda není filtr v přívodní hadici zanesený.
○ Zkontrolujte, zda není přívodní hadice zauzlená nebo zmačknutá.
E1
Přerušená dodávka vody.
o Zkontrolujte, zda je vodovodní kohoutek plně otevřen.
o Zkontrolujte, zda není filtr v přívodní hadici zanesený.
○ Zkontrolujte, zda není přívodní hadice zauzlená nebo zmačknutá.
E2
Myčka nevypouští.
○ Zkontrolujte, zda není odtoková hadice zauzlená nebo zmačknutá.
o Zkontrolujte, zda není odtoková hadice zablokovaná.
○ Zkontrolujte, zda není filtrační systém uvnitř myčky zablokovaný.
EA
Myčka se neplní vodou.
○ Zkontrolujte, zda není odtoková hadice zauzlená nebo zmačknutá.
o Zkontrolujte, zda není odtoková hadice zablokovaná.
○ Zkontrolujte, zda není filtrační systém uvnitř myčky zablokovaný.
o Nedostatečný tlak vody.
Ec
Nedostatek vody v myčce.
o Zkontrolujte, zda se v myčce nepřevrátila nějaká miska.
Ed
Dveře nejsou správně uzamčené.
o Zkontrolujte, zda jsou dveře zavřené.
o ttevřete a zavřete dveře.
Po provedení nezbytných činností k vymazání chybového kódu byste měli spotřebič vypnout pomocí tlačítka t'N/t'FF (A). Počkejte několik vteřin, než spotřebič opět zapnete.
DÜLEŽITÉ: Pokud se na displeji zobrazí jiný nebo stejný chybový kód, nepokoušejte se odstranit závadu sami, ale kontaktujte Servisní oddělení Baumatic.
DŮLEŽITÉ: Pokud se domníváte, že váš spotřebič nepracuje správně, odpojte jej od vaší napájecí sítě a poté kontaktujte Servisní oddělení Baumatic na telefonním čísle 800 185 263.
Všeobecné řešení problémů
| Problémy při spouštění spotřebiče | |
| Spotřebič se nezapíná. | ○ Elektrická zásuvka nefunguje.○ Spotřebič není správně připojený.○ Myčka není správně zavřená.○ Vodovodní kohoutek je zavřený.○ Není zajištěna dodávka vody.○ Nedostatečný tlak ve vodovodním systému.○ Přívodní hadice je zauzlená nebo zmačkaná.○ Filtr odtokové hadice nebo elektromagnetický ventil je zablokovaný.○ Nebyly provedeny všechny činnosti nezbytné ke spuštění spotřebiče.○ Vyhořely pojistky nebo je problém s napájením.○ LED displej myčky zobrazuje chybový kód. |
| Problémy během mycího cyklu | |
| Běžné utváření mýdlové vody. | ○ Chyba plnění, mycí prostředek je v zásobníku pro lešticí prostředek.○ Lešticí prostředek je rozlity na vnitřní ploše dveří. Po plnění lešticího prostředku odstraňte vlhkým hadříkem veškerý přebytek lešticího prostředku. |
| Spotřebič se vypne v průběhu mycího cyklu. | ○ Přerušení dodávky energie.○ Ve spotřebiči není voda. |
| Během mycího cyklu se ozývá kvikavý zvuk. | ○ Kvikavý zvuk ozývající se z čerpadla není podstatný. Může tam být příliš mnoho mycího prostředku nebo mycí prostředek bez fosfátů. Pokud problém přetrvává, kontaktujte oddělení péče o zákazníky. |
| Hluk v průběhu mycího cyklu. | ○ Ostřikovací rameno naráží do nádobí.○ Nádobí nebylo správně vyrovnáno do koše. |
| Klepání vstupního ventilu během plnění vodou. | ○ Je způsobené rozvodem vody, nemá vliv na mechanický provoz spotřebiče. Tento hluk je neodstranitelný. |
| Ostřikovací rameno má problémy při rotaci. | ○ Ostřikovací rameno je zablokované zbytky potravin a je potřeba ho vyčistit. |
| Voda zůstává na konci mycího cyklu ve spotřebiči. | ○ Odtoková hadice je zlomená nebo zablokovaná.○ Odtokové čerpadlo je zablokované.○ Filtry na dně spotřebiče jsou znečištěné a/nebo plné zbytků potravin. |
| Je obtížné zavřít dveře. | ○ Spotřebič není správně zabudovaný. Nádobí se opírá o těsnění dveří. |
| Špatně umyté nádobíř | |
| Na zůstávají nečistot. | nádobí nebylo správně vyrovnáno neb je ho v myčce příliš mnoho.Nádobí se navzájem dotýká.Ostřikovací rameno se nemůže otáčet, protože byl do myčky umístěn příliš veliký talíř nebo hrnec.Nebylo použito dostatečné množství mycího prostředku.Mycí prostředek má prošlou lhůtu neb zhrudkovatěl.Nebyl použit vhodný mycí prostředek.Nebyl zvolen vhodný mycí program.Ostřikovací rameno je zablokované zbytky potravin a je potřeba ho vyčistit.Filtry na dně spotřebiče jsou znečištěna/nebo plné zbytků potravin.Filtry na dně spotřebiče nejsou správně umístěné.Odtokové čerpadlo je zablokované.Víčko zásobníku změkčovače vody není zcela dotažené.Konec odtokové hadice je ponořený ve vodě. |
| Plastové nádobí je vybledlé. | |
| táůňnádobíůůaůskleničkáchůůjsouůstopyůůbíléhoůpovlakuřůůkterýůůjobtížnéůodstranit.ů | ○ Nevhodný mycí prostředek.○ Nesprávné množství lešticíhoprostředku.○ Použití nevhodné soli.○ Víčko zásobníku změkčovače vody nenzcela dotažené.○ Do změkčovače vody nebyla přidána sůlnebo nebylo správně nastavenodávkování změkčovače vody.○ Nádobí není určené do myčky. |
| tádobíůneníůsuchéů | ○ Nádobí bylo vyjmuto z myčky příliš brzy.○ Nádobí bylo ponecháno v myčce podokončení mycího cyklu příliš dlouhoudobu.○ Do spotřebiče nebyl přidán lešticíprostředek nebo nebylo správněnastaveno dávkování lešticíhoprostředku. |
| Řkleniceů vypadajzašedle.ů | ○ Sklenice nejsou určeny do myčky. |
| Trvanlivéů stopyů pčajiřů kávěů nebrtěnce.ů | ○ Nevhodný mycí prostředek.○ Zvolili jste příliš nízkou teplotu mytí.○ Mycí prostředek má prošlou lhůtu nebozhrudkovatěl, nebo je nekvalitní. |
| Pokličkyů jsouflekaté.ů | ○ Pokličky nejsou z nerezového materiálu. |
| Poškozenéů nádobaůsklenice.ů | ○ Typ a výrobní postup sklenic a nádobínení vhodný do myčky.○ Nevhodné chemické složení mycíhoprostředku.○ Nevhodná teplota vody a/nebo trvánímycího programu.○ Nenechávejte nádobí a sklenice v myčcepříliš dlouho. |
| Řtopyůůrziů naůnádobí.ů | ○ Nádobí není vyrobeno výhradněz nerezavějící oceli.○ Úroveň dávkování změkčovače vody bylanastavena příliš vysoko.○ Víčko zásobníku změkčovače vody nenzcela dotažené.○ Na dně spotřebiče zůstala po naplněnízásobníku změkčovače vody sůl. Pokudse na dně myčky rozsype sůl, použijtk jejímu odstranění rychlé mytí. |
Důležité informace a závěrečná upozornění
DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.
NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.
Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.
V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.
To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.
DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.
Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.
Baumatic ČR spol. s r.o.
Lípová 665
460 01 Liberec 4
Tel:+420 483 577 200
www.baumatic.cz
