NÁVOD K OBSLUZE BID46SS BAUMATIC

VESTAVNÁ MYČKA NÁDOBÍ

BID46

Pro budoucí použití si prosím poznamenejte následující informace, které najdete na informačním štítku a datum prodeje, který je uveden na Vašem účtu / faktuře:

Model

Výrobní číslo

Datum prodeje ....

1. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

LIKVIDACE ODPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97

Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24-měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím uchovejte si také účet o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás

požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme kontaktujte naše servisní středisko :

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod. nebo na www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje :

• typ výrobku / model
• sériové číslo
  • datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které vám umožní získat od vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

2. OBSAH

1. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 1
2. OBSAH 2
3. DŮLEŽITĚ BEZPEČNOSTNÍ POKYNY 4
4. OVLÁDACÍ PANEL 5
5. VLASTNOSTI MYČKY 6
6. PŘED PRVNÍM POUŽITÍM 6
7. JAK POUŽÍVAT PROGRAM 3 V 1....11
8. UKLÁDÁNÍ NÁDOBÍ DO KOŠŮ MYČKY 12
9. VODÍCÍ LIŠTA PRO UKLÁDÁNÍ (HORNÍ POLICE) 14
10. SPUŠTĚNÍ MYCÍHO PROGRAMU 16
11. FILTRAČNÍ SYSTÉM 18
12. POKYNY K INSTALACI 21
13. ELEKTRICKÉ PŘIPOJENÍ 27
14. TIPY K ODSTRAŇOVÁNÍ PROBLÉMŮ 30
15. CHYBOVÉ KÓDY 33
16. BAUMATIC ZÁRUČNÍ PODMÍNKY 34

Přečtěte si bezpečnostní pokyny před tím, než začnete zařízení používat.

Pokyny k uzemnění

Toto zařízení vyhovuje mezinárodním bezpečnostním standardům a je vybaveno zástrčkou s koncovou k uzemnění. Před tím než zařízení zapojíte k hlavnímu přívodu elektrické energie, je nezbytné:

• zajistit, aby byla zásuvka uzemněna.
• zajistit, aby dodávka elektrické energie odpovídala požadavkům spotřeby uvedených na výrobním štítku Vašeho výrobku.

Upozornění

Zajistěte, aby byl Váš výrobek řádně uzemněn. Nebude-li uzemnění správně provedeno a dotknete-li se kovových částí Vašeho zařízení, může dojít ke zkratu. Prostřednictvím kvalifikovaného odborníka se ujistěte, že je zařízení správně uzemněno. Jestliže je zástrčka nevyhovující, požádejte kvalifikovaného odborníka o výměnu.

Správné použití

• S myčkou nezacházejte hrubě, nesedejte a nestoupejte na dvířka nebo na přihrádky na nádobí.
• Nedotýkejte se topného tělesa během nebo bezprostředně po použití.
• V myčce nemyjte plastové nádobí není-li na něm uvedeno, že je určeno k mytí v myčce. Pročtěte si doporučení od výrobce o tom, jak zacházet s nádobím, které není určeno k mytí v myčce.
• Používejte pouze čistící prostředky a leštící prostředky určené pro

automatické myčky nádobí. Nikdy do Vaší myčky nepoužívejte mýdlo, prací prostředky nebo prací prostředky k ručnímu praní. Uchovávejte tyto prostředky mimo dosah dětí.

• Zabraňte dětem, aby se pohybovaly v blízkosti čistících a leštících prostředků a v blízkosti dvířek myčky, protože uvnitř mohou být čistící prostředky.
• Nenechávejte dářmyčky otevřená, mohlo by tak dojít úrazu.
• Během instalace neohýbejte nebo nenarovnávejte příliš elektrický kabel.
  • Nemanipulujte s ovládáním.

- Nedovolte, aby se spotřebičem bez dozoru manipulovaly malé děti nebo nemohoucí lidé.

- Čistící prostředky do myčky nádobí jsou silně alkalické a při požití mohou být velmi nebezpečné. Vyvarujte se kontaktu pokožky a očí s čistícími prostředky a nedovolte dětem, aby se pohybovaly v blízkosti myčky, když jsou dvířka otevřena.

- Důležité: je-li zařízeno umístěno na podlaze s kobercem, dbejte na to, aby byl ponechán prostor pro spodní ventily.

- Nepouštějte myčku pokud nejsou veškeré uzavíratelné desky na správném místě. Bude-li myčka v provozu, dvířka otevírejte velmi opatrně, voda by mohla stříkat ven.

- Nepokládejte žádné těžké předměty na dvířka, jsou-li otevřena, myčka by se mohla převrhnout.

- Až budete do myčky ukládat nádobí, dbejte na to, abyste:

- umístili ostré předměty tak, aby nepoškodily uzávěr dveří.

- umístili ostré nože s rukojetí nahoru tak, aby nedošlo k pořezání.

• Budete-li mýt plastové nádobí, dbejte na to, aby nebylo umístěno v blízkosti topného tělesa.
• Je-li poškozen elektrický kabel, musí být vyměněn výrobcem nebo servisním technikem.
• Zlikvidujte obaly v souladu s místními předpisy recyklace.
• Zařízení používejte jen jako myčku nádobí.
• Budete-li vyměňovat nebo vyřazovat starou myčku, odstraňte dvířka.
• Nedovolte dětem, aby si se spotřebičem hrály.
• Zkontrolujte, zda je nádobka na čistící prostředek prázdná po dokončení mycího cyklu.

Důležité!

Aby byl výkon vaší myčky nádobí co nejlepší, přečtěte si všechny pokyny k obsluze před prvním použitím.

4. OVLÁDACÍ PANEL

1. Tlačitko ON/OFF: Zapnutí/vypnutí přívodu el. energie.
2. Okno displeje: Zbývající doba programu, doba zpoždění, ukazatel běhu, stavové kódy atd.
3. Tlačítko zpožděného startu: Stisknutím tohoto tlačítka nastavíte zpoždění hodin mytí. Start mytí nádobí můžete zpozdit

až o 24 hodin. Jedním stiskem tohoto tlačítka zpozdíte mytí o jednu hodinu.

1. Tlačítko polovičního mytí: Pro volbu polovičního mytí. (Volitelné poloviční mytí znamená, že neběží dolní sprchovací rameno, a proto musíte plnit pouze horní koš.)
2. Programové tlačítko: Pro volbu mycího programu stiskněte toto tlačítko.

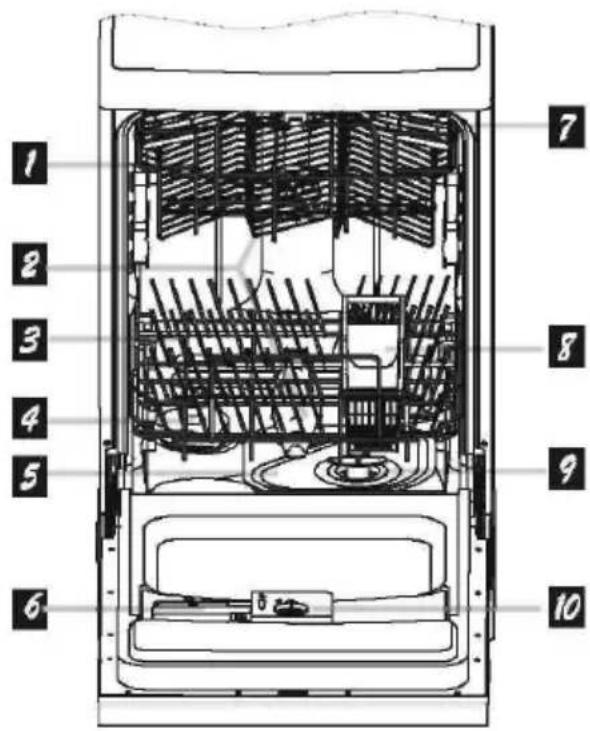

5. VLASTNOSTI MYČKY

1 2 3 4 5 6 7 8 9 10

1. Horní koš
2. Sprchovací ramena
3. Dolní koš
4. Změkčovač vody
5. Hlavní filtr
6. Zásobník na mycí prostředek
7. Police na šálky
8. Koš na příbory
9. Filtr na nečistoty
10. Zásobník na leštidlo

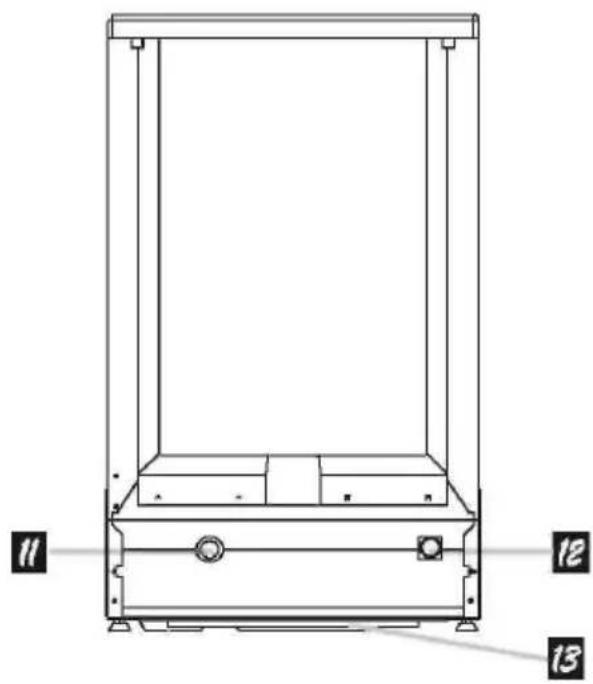

11. Konektor odpadní trubky
12. Konektor vstupní trubky
13. Odvodní žlábek

6. PŘED PRVNÍM POUŽITÍM

Než myčku použijete poprvé:

A. Nastavte změkčovač vody
B. Nalijte do nádobky na sůl ½ litru vody a poté naplňte solí na mytí nádobí. 1.
C. Naplňte dávkovač leštícího prostředku
D. Funkce mycího prostředku

Změkčovač vody je třeba nastavit ručně za použití voliče tvrdosti vody.

Úkolem změkčovače vody je odstraňovat z vody minerály a soli, které by mohly mít negativní nebo škodlivý vliv na provoz zařízení. Čím je obsah těchto minerálů a solí větší, tím tvrdší je vaše voda.

Změkčovač je třeba nastavit podle tvrdosti vody ve vašem regionu. Ohledně tvrdosti vody ve vašem regionu vám může poradit váš lokální vodohospodářský úřad.

Nastavení spotřeby soli

Myčka nádobí je zkonstruována tak, aby umožnila nastavení množství spotřebovávané soli na základě tvrdosti používané vody. Tím je optimálně upravena úroveň spotřeby soli. Při nastavování postupujte takto:

1. Odšroubujte víčko nádobky na sůl.
2. Na nádobce je kruh se šipkou (viz obrázek po straně); v případě potřeby otáčejte kruhem proti směru

hodinových ručiček od značky „-„ ke značce „+“, podle tvrdosti používané vody. Doporučujeme provádět nastavení podle tohoto schématu:

Pozn.: Pokud váš model není vybaven změkčovačem vody, můžete tuto kapitolu přeskočit.

Tvrdost vody je na různých místech různá. Pokud se v myčce používá tvrdá voda, tvoří se na nádobí a příslušenství usazeniny. Zařízení je vybaveno speciálním změkčovačem, který používá sůl určenou na odstraňování vápna a minerálů z vody.

TVRDOST VODY Poloha				přepínače	Spotřeba soli (gramy/cyklus)	Autonomie (cykly/1,2 kg)
°dH	°fH	°Clark	mmol/l
0-8	0-14	0-10	0-1.4	/	0	/
8-22	14-39	10-28	1.4-3.9	-	20	60
22-45 39	-80 28-56	3.9-8	Uprost	řed	40	30
>45	>80	>56	>8	+	60	20

Pozn.:1 ° dH=1.25 ° Clark=1.78

fH=0.178 mmol/l

° dH : Německý stupeň
° fH : Francouzský stupeň
° Clark: Britský stupeň

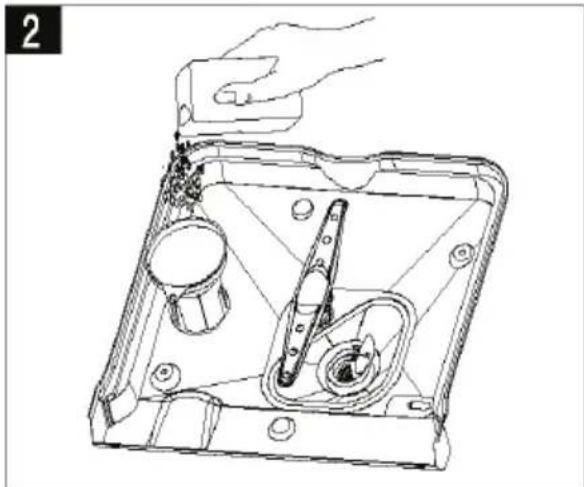

B. Plnění změkčovače solí

Vždy používejte sůl určenou pro použití v myčce nádobí.

Nádobka na sůl je umístěna pod dolním košem a plní se takto:

Používejte pouze sůl určenou speciálně pro použití v myčkách nádobí! Jakékoli jiné druhy solí neurčené speciálně pro použití v myčce nádobí, obzvlášť kuchyňská sůl, by změkčovač vody poškodily. V případě škod způsobených použitím nevhodné soli neposkytuje výrobce žádnou záruku ani neručí za jakékoli způsobené škody. Sůl naplňte teprve těsně před zahájením některého kompletního mycího programu. Tím zabráníte tomu, aby se zrnka soli nebo kapky slané vody zachycovaly na dně myčky na delší dobu a způsobovaly korozi. Po prvním cyklu mytí zhasne kontrolka na ovládacím panelu.

a) Vyjměte dolní koš a poté odšroubujte a sejměte víčko z nádobky na sůl.
b) Pokud plníte nádobku poprvé, naplňte její objem do 2/3 vodou (cca 500 ml).
c) Zasuňte konec nálevky (přiložené) do

otvoru a nasypte do ní asi 1,2 kg soli. Je běžné, že z nádobky na sůl vyteče malé množství vody.

d) Pečlivě našroubujte víčko zpět.
e) Kontrolka soli obvykle zhasne 2-6 dnů po naplnění nádobky solí.

Poznámka

1. Nádobku na sül je třeba doplnit, když se kontrolka soli na ovládacím panelu rozsvítí. I když je nádobka na sül dostatečně naplněná, může se stát, že kontrolka nezhasne, dokud se sül zcela nerozpustí. Pokud (u některých modelů) na ovládacím panelu není kontrolka soli, můžete odhadnout, kdy doplnit sül do změkčovače, podle počtu cyklů, které v myčce proběhly (viz následující schéma).

2. Pokud se sül vysype, je možno spustit

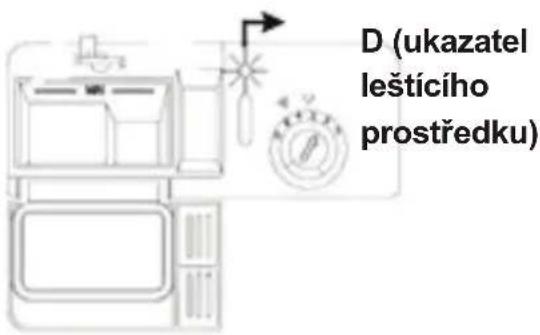

D (ukazatel leštícího prostředku)

• plný
• 34 plného stavu
• 1/2 plného stavu
• ¼ plného stavu—doplňte, aby se neobjevovaly šmouhy
- prázdný

Dávkovač leštícího prostředku

oplachovací program, který ji spláchne.

Pozor!

Po každém naplnění nádoby solí se přesvědčte, že je víčko bezpečně uzavřené. Směs vody a mycího prostředku nesmí nikdy přijít do nádoby na sůl, neboť by to znemožnilo funkci regeneračního systému. V případě, že se tak stane , bude záruka neplatná. Budťe opatrní, abyste nezaměnili krabici se solí a mycím prostředkem; přidání mycího prostředku do nádoby na sůl poškodí systém změkčování vody.

C. Plnění dávkovače leštícího prostředku

Funkce leštícího prostředku

Leštící prostředek se automaticky přidává během posledního oplachu a tím zajišťuje důkladné opláchnutí a osušení bez skvrn a šmouh.

Pozor!

Pro myčku nádobí používejte pouze značkový leštící prostředek. Dávkovač leštící ho prostředku nikdy neplňte žádnými jinými látkami (např. čistícím prostředkem na myčky, tekutým mycím prostředkem). Tím byste spotřebič poškodili.

1. Po otevření dávkovače otočte víčko podle šipky směrem k „otevřeno“ (doleva) a sejměte ho.
2. Nalijte do dávkovače leštící prostředek, opatrně, abyste nepřelili.
3. Vraťte víčko na místo, zasuňte ho podle šipky „otevřeno“ a otočte ho směrem k šipce „zavřeno“ (doprava).

Leštící prostředek je vypouštěn během posledního oplachu a brání tvorbě kapek vody na nádobí, které by zanechávaly skvrny a šmouhy. Také zlepšuje sušení, protože voda lépe stéká z nádobí. Vaše myčka je zkonstruovaná na používání tekutých leštících prostředků. Dávkovač leštícího prostředku je umístěn uvnitř dveří vedle dávkovače mycího prostředku. Při plnění dávkovače otevřete víčko a lijte leštící prostředek do dávkovače, dokud ukazatel hladiny zcela nezčerná. Objem nádobky na leštící prostředek je cca 140 ml. Bud'te opatrní, abyste dávkovač nepřelili, protože byste tím mohli způsobit nadměrné pěnění. Otřete rozlity prostředek vlhkým hadříkem. Nezapomeňte vrátit víčko na místo, než zavřete dveře myčky.

Pozor

Očistěte veškerý leštící prostředek rozlity během plnění svým hadříkem, abyste zabránili nadměrnému plnění během příštího mytí.

Nastavení dávkovače leštícího prostředku

Dávkovač leštícího prostředku má šest nebo čtyři stupně nastavení. Vždy začinejte nastavením dávkovače na 2. Pokud se vyskytnou šmouhy a špatné sušení, zvyšte množství dávkovaného leštícího prostředku sejmutím víka dávkovače a otočením přepínače na 3. Pokud nádobí stále není dostatečně suché nebo na něm jsou skvrny, nastavte přepínač na nejbližší vyšší číslo tak, aby bylo nádobí bez šmouh. Doporučujeme vám nastavení na 4 (Hodnota výrobce je 4).

5 4 3 2 6 1 MAX

Ukazatel leštícího prostředku

Poznámka

Zvyšte dávku, pokud jsou na nádobí po umytí kapky vody nebo skvrny od vápence. Snižte ji, pokud jsou na nádobí lepkavé bělavé skvrny nebo namodralý film na skle nebo čepelích nožů.

D. Funkce mycího prostředku

Mycí prostředky s chemickými složkami jsou nutné k odstranění nečistot, jejich rozdrcení a vyplavení z myčky. Pro tento účel je vhodná většina prodávaných kvalitních mycích prostředků.

Koncentrovaný mycí prostředek

Na základě chemického složení je možno rozdělit prostředky na mytí nádobí na dva základní typy:

• běžné alkalické prostředky s louhovými složkami
• málo alkalické koncentrované mycí prostředky s přírodními enzymy
  Používání „normálních" mycích programů ve spojení s koncentrovanými mycími prostředky snižuje znečištění a prospívá vašemu nádobí; tyto mycí programy jsou obzvlášť vhodné pro koncentrované mycí

docílit stejných výsledků, jakých lze jinak dosáhnout pouze za pomoci „intenzivních“ programů.

Mycí tablety

Mycí tablety různých značek se rozpouštějí různou rychlostí. Z toho důvodu se některé mycí tablety nestihnou rozpustit a vyvinout svou plnou mycí sílu během krátkých programů. Proto používejte pro mycí tablety dlouhé programy, abyste zajistili plné odstranění jejich zbytky.

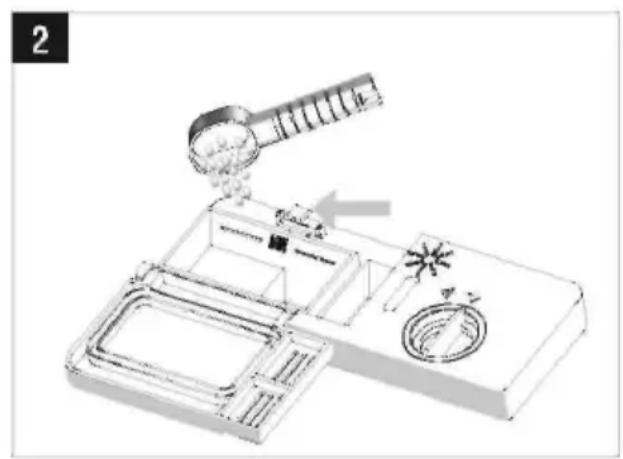

Dávkovač mycího prostředku

Dávkovač je třeba doplňovat před zahájením každého mycího cyklu podle pokynů v tabulce mycích cyklů. Vaše myčka nádobí používá menší množství mycího a leštícího prostředku než běžné myčky nádobí. Pro běžnou dávku nádobí obvykle stačí jedna lžíce mycího prostředku. Více mycího prostředku je třeba na více znečištěné předměty. Vždy dolijte mycí prostředek těsně před spuštěním myčky, jinak by zvlhl a správně by se nerozpustil.

Pro otevření stiskněte západku

prostředky schopné rozpouštět nečistotu pomocí enzymů. Z toho důvodu mohou „normální“ mycí programy, v nichž jsou použity koncentrované mycí prostředky,

Množství používaného mycího prostředku

Poznámka

1. Pokud je víko zavřené: stiskněte

tlačítko pro uvolnění. Víko vyskočí.

1. Mycí prostředek vždy přidávejte těsně před zahájením každého mycího cyklu. Pro myčku nádobí používejte pouze značkový mycí prostředek.

Varování!

Mycí prostředek do myček nádobí je korozivní! Uchovávejte ho mimo dosah dětí.

Správné použití mycího prostředku Používejte pouze mycí prostředek vyrobený speciálně pro použití v myčkách. Uchovávejte mycí prostředek čerstvý a suchý. Práškový mycí prostředek nasypte do dávkovače, teprve když se chystáte mýt nádobí.

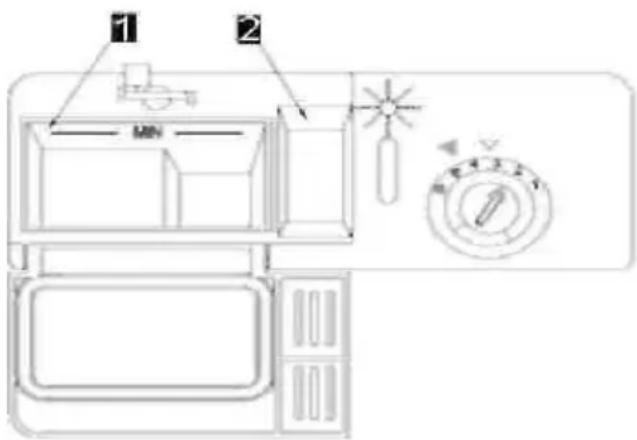

Plnění mycího prostředku

Naplňte mycí prostředek do dávkovače. Značka ukazuje hladinu dávkování, viz obrázek :

1 2 MIN

1. Zásobník pro hlavní mytí „MIN“ představuje cca 20 g mycího prostředku.

2. Zásobník pro předběžného mytí, cca 5 g mycího prostředku.

Dodržujte doporučení výrobce pro dávkování a skladování, uvedená na obalu mycího prostředku. Zavřete víko a stiskněte ho, až zaklapne.

Pokud je nádobí silně znečištěné, přidejte do komory předběžného mytí další dávku mycího prostředku. Tento mycí prostředek bude působit během fáze předběžného mytí.

Poznámka

Informace o množství mycího prostředku pro jednotlivé programy najdete na poslední straně. Upozorňujeme, že podle úrovně znečištění a konkrétní tvrdosti vody se mohou vyskytnout odchylky.

Dodržujte doporučení výrobce na obalu mycího prostředku.

Mycí prostředky

Existují 3 druhy mycích prostředků

1. S fosfátem a chlórem
2. S fosfátem a bez chlóru
3. Bez fosfátu a bez chlóru
   Nový práškový mycí prostředek je obvykle bez fosfátu. Není zajištěna funkce změkčování vody jako u fosfátu. V tom případě doporučujeme nasypat sůl do nádobky na sůl, i když je tvrdost vody jen 6 dH. Pokud by byly s tvrdou vodou používány mycí prostředky bez fosfátu, objevily by se na nádobí a skle bílé skvrny. V tom případě přidejte větší množství mycího prostředku pro dosažení lepších výsledků. Mycí prostředky bez chlóru zjasňují jen málo. Silně znečištěná a barevná místa zcela nezmizí. V takovém případě zvolte program s vyšší teplotou.

7. JAK POUŽÍVAT PROGRAM 3 V 1

Vaše myčka má program 3 v 1, který nepotřebuje sůl a leštící prostředek, nýbrž tabletu 3 v 1. A tato myčka je dodávána s nádobkou na tabletu 3 v 1 jako doplňkem.

Poznámka

Tablety 3 v 1 používá pouze program 3 v 1. Při používání tablet 3 v 1 u jiných programů nebude mít zařízení nejlepší výkon.

1. Podle níže uvedeného nákresu zavěste nádobku na tabletu 3 v 1 na horní koš.

8. UKLÁDÁNÍ NÁDOBÍ DO KOŠŮ MYČKY

Pro co nejlepší výkon myčky dodržujte při ukládání nádobí tyto pokyny. Vlastnosti a vzhled košů na nádobí a přihrádek na příbory se mohou u různých modelů lišit.

1. Podle níže uvedeného nákresu otočte horní postřikovač a přemístěte nádobku na tablety 3 v 1, tak aby hornímu postřikovači nebránila v činnosti.

2. Vložte tabletu 3 v 1 do nádobky, potom spustěte program 3 v 1.

Poznámka

Při používání kombinovaných/ kompaktních mycích prostředků 3 v 1 dbejte na to, aby velikost kombinovaných mycích prostředků odpovídala dávkovači a aby se kombinované mycí prostředky snadno vkládaly do dávkovače a dávkovač se nerozbil.

Pozor

Uchovávejte všechny mycí prostředky na bezpečném místě mimo dosah dětí. Mycí prostředek vždy přidávejte do dávkovače těsně před spuštěním myčky.

Pozor před nebo po uložení nádobí do košů myčky

Seškrábejte veškeré větší množství zbylého jídla. Nemusíte oplachovat nádobí pod tekoucí vodou. Předměty ukládejte do myčky takto:

1. Předměty jako šálky, sklenice, hrnce/rendlíky atd. stavte dnem vzhůru.
2. Zakřivené předměty nebo předměty s prohlubněmi nakloňte, aby z nich mohla stékat voda.
3. Musí být bezpečně narovnané a nemohou se překlopit.
4. Nesmí bránit sprchovacím ramenům v otáčení během mytí.

Hodně malé předměty v myčce nemyjte, protože by mohly snadno vypadnout z koše.

Vyjímání nádobí

Horké nádobí je náchylnější k rozbití. Je proto vhodné nechat nádobí v myčce vychladnout.

Aby voda nekapala z horního koše do dolního, doporučujeme nejprve vyprázdnit spodní a potom horní koš. Na nerezových stěnách myčky může začít kondenzovat voda. Je to tím, že nerez se ochlazuje

rychleji než některé nádobí.

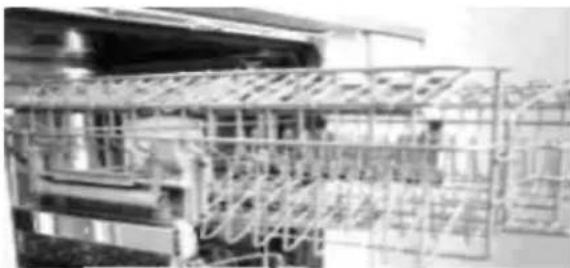

Ukládání nádobí do horního koše

Horní koš je určen pro jemnější a lehčí nádobí jako sklenice, šálky na kávu a čaj a podšálky a také talířky, malé misky a mělké kastrolky (pokud nejsou příliš znečištěné). Umístěte nádobí tak, aby ho nemohl srazit proud vody.

Jak používat horní koš

Horní koš je určen pro jemnější nádobí jako sklenice, šálky na kávu a čaj, podšálky, talířky, misky a mělké kastrolky (pokud nejsou příliš znečištěné).

Umístěte nádobí tak, aby ho nemohl srazit proud vody. Sklenice, šálky a misky vždy umístůjte dnem vzhůru.

Poznámka

Vaše myčka je dodávána s nastavitelnou horní policí (košem), viz obr. Vpravo. Její výšku lze nastavit posunem rukojeti směrem dolů nebo nahoru. (viz obrázky na předchozí stránce : poloha 1 a poloha 2).

Pozor

Zkontrolujte, zda je kovová tyč umístěna ve správné poloze.

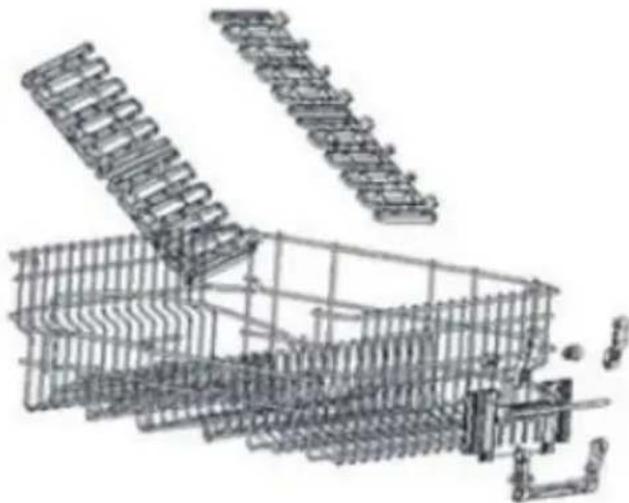

Horní koš má postranní klapky (zobrazené

u levého horního koše). Jsou 4 (2 na každé straně). Je možno je nastavit ve 2 polohách = poloha 1 (vysoká) a poloha 2 (nízká).

Pokud chcete změnit polohu klapek, připevněte velké závěsné svorky každé klapky k horní polici. Na každém konci každé klapky jsou dvě. Opatrně vytáhněte obě svorky z drátěné police a přesuňte klapku do požadované polohy. Postupujte opatrně, pokud máte dlouhé nehty!

Poloha 1

Horní poloha klapky přidržuje předměty jako poháry s plochým dnem (umístěné pod klapkou) a sklenice na víno. Sklenice na víno můžete umístit dnem vzhůru tak, aby hrdlo spočívalo v drážkách po straně klapky a dno směřovalo vzhůru.

Poloha 2

Když posunete klapky do dolní polohy, můžete je použít k přidržování dalších sklenic, hrnků a šálků. Vždy zkontrolujte, zda umístujete předměty na klapky tak, aby nenarážely na strop myčky, až budete polici zasunovat zpět. Dávejte obzvlášť dobrý pozor u sklenic s dlouhými nožkami, například u sklenic na šampaňské, aby se nerozbily!

9. VODÍCÍ LIŠTA PRO UKLÁDÁNÍ (HORNÍ POLICE)

IN 1 2 3 4

1. Šálky
2. Malá servírovací miska
3. Velká servírovací miska
4. Sklenice
5. Podšálky
6. Talíře

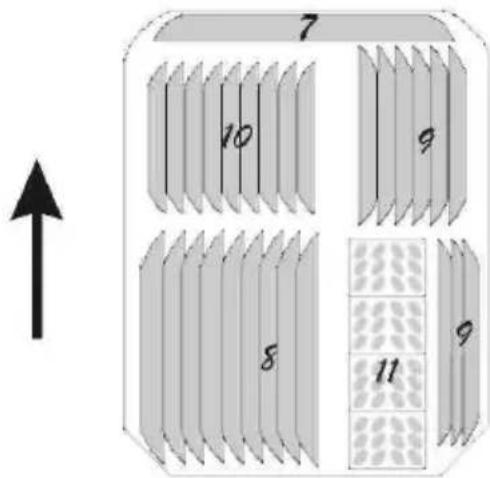

Ukládání nádobí do dolního koše

Doporučujeme vám ukládat do dolního koše velké předměty, které se hůře čistí: hrnce, pánvičky, poklice, servírovací talíře a mísy, viz obr. vpravo. Nejvhodnější je umíst'ovat

servírovací talíře a poklice po stranách police, aby neblokovaly otáčení horního sprchovacího

ramena. Hrnce, servírovací mísy atd. umístujte vždy dnem vzhůru.

Hluboké hrnce nakloňte, aby z nich dobře vytékala voda. Dolní police má na dně zubaté řady, které umožňují ukládání větších nebo více hrnců nebo pánviček.

7 10 9 8 11 9

1. Oválný tác
2. Talířky od večeře
3. Polévkové talíře
4. Dezertní talířky
5. Koš na stříbro

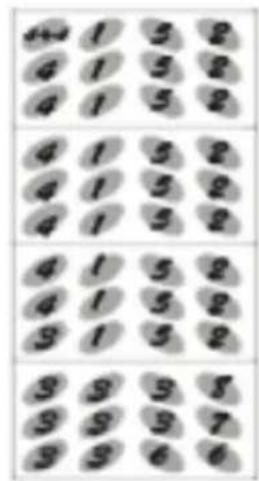

Koš na příbory

Příbory je třeba umíst'ovat do koše střenkami

(rukojetí) dolů: Pokud je police vybavena postranními koši, je třeba uložit lžíce jednotlivě do příslušných oddílů a obzvlášť velké nástroje do vodorovné polohy na přední straně horní police.

44 1 3 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 3 1 5 2 3 3 3 3 3 3 3 7 3 3 6 6

Dejte pozor, aby žádný předmět nepřesahoval spodem.

1. Vidličky
2. Polékové lžíce
3. Dezertní lžičky
4. Čajové lžičky
5. Nůž
6. Servírovací lžíce
7. Naběračka na pmáčki
8. Servírovací vidliočka

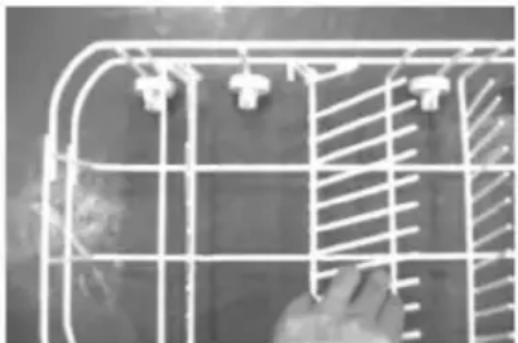

Skládací hroty

Pro lepší stohování hrnců a pánviček je možno hroty složit.

Následující nádobí/přibory pro mytí v myčce nejsou vhodné

• Příbory s dřevěnými, rohovinovými, porcelánovými nebo perleťovými střenkami
• Plastové předměty, které nejsou odolné vůči vyšším teplotám
• Starší příbory s lepenými částmi, které nejsou odolné vůči vyšším teplotám
  • Lepené příbory nebo talíře
  • Cínové nebo měděné předměty
  • Sklenice z olovnatého křišťálu
  • Ocelové předměty ohrožené korozí
  • Dřevěné tácy
• Předměty ze syntetických vláken

jsou jen omezeně vhodné

• Některé typy sklenic mohou po několikerém mytí získat matný nádech
• Stříbrné a hliníkové části mají sklony k blednutí během mytí
• Glazované vzory mohou blednout, pokud se v myčce myjí příliš často

Poznámka

Nevkládejte do myčky předměty znečištěné od cigaretového popela, svíčkového vosku, laku nebo barvy. Pokud si kupujete nové nádobí, ujistěte se, zda je vhodné pro mytí v myčce.

Poznámka

Nepřetěžujte myčku nádobí. Je v ní místo pouze na 8 standardních talířů.

Nepoužívejte talíře, které nejsou vhodné do myček. Je to důležité pro dosažení dobrých výsledků a přiměřenou spotřebu energie.

Ukládání příborů a talířů

Odstraňte větší zbytky jídla.

Změkčete zbytky připáleného jídla na pánvičkách. Při ukládání talířů a příborů dbejte na to, že:

Talíře a příbory nesmí bránit sprchovacím ramenům v otáčení.

Duté předměty jako šálky, sklenice, hrnce atd. musíte ukládat otvorem dolů tak, aby se v nich nemohla hromadit voda.

Talíře a příbory nesmí být zasunuté do sebe nebo se navzájem zakrývat.

• Aby se sklenice nepoškodily, nesmí se navzájem dotýkat.
• Velké předměty, které se nejobtížněji čistí, ukládejte do dolní police.
• Horní police je určena pro jemnější a lehčí nádobí jako sklenice, kávové a čajové šálky.

Pozor

Nože s dlouhými čepelemi uložené ve svislé poloze jsou nebezpečné! Dlouhé a/nebo ostré příbory jako porcovací nože musí být uloženy vodorovně do horního koše. Poškození sklenic a jiného nádobí.

Možné příčiny

• Typ skla nebo výrobní proces. Chemické složení mycího prostředku.
• Teplota vody a délka mycího programu.

Doporučená opatření k nápravě

• Používejte skleněné nebo porcelánové nádobí, které je od výrobce označeno jako vhodné pro myčky nádobí.

• Používejte jemný mycí prostředek označený jako šetrný k nádobí. V případě potřeby si vyžádejte další informace od výrobců mycích prostředků.

• Zvolte program s co nejnižší teplotou.

• Abyste zabránili poškození, vyjměte sklenice a příbory z myčky co nejdříve po ukončení programu.
  Když skončí mycí cyklus, zabzučí bzučák myčky na 8 sekund, poté bzučet přestane. Vypněte spotřebič tlačítkem ON/OFF, zavřete přívod vody a otevřete dveře myčky. Počkejte několik minut, než nádobí z myčky vyjmete, abyste nesahali na nádobí a příbory, dokud jsou ještě horké a mohou se snáze rozbít. Také se lépe usuší

10. SPUŠTĚNÍ MYCÍHO PROGRAMU

Program	Cyklus	Čas mytí v min.	Volba cyklu Popis cyklu	Mycí prostředek (Přemytí/ hlavní mytí	Voda (I)
3 v 1		170	Pro normálně znečištěnou dávku, jako hrnky, talíře, skleničky a lehce zašpiněné pánve. Standardní denní cyklus.	Předmytí Předmytí Mytí 45° Oplach/ oplach 68° Sušení	3 v 1 17,2
Intenzivní mytí		161	Pro velmi znečištěnou dávku jako hrnce, pánvičky, kastroly a nádobí, které má zaschlé zbytky jídel.	Předmytí Předmytí 50° Mytí 60° Oplach Oplach 70° Sušení	5/25 g
Běžné mytí	(IEC-EN 50242)	155	Pro normálně znečištěnou dávku, jako hrnky, talíře, skleničky a lehce zašpiněné pánve. Standardní denní cyklus	Předmytí Předmytí 40° Mytí 50° Oplach Oplach 70° Sušení	5/25 g 17
Program	Cyklus	Čas mytí v min.	Volba cyklu Popis cyklu	Čistící prostře-dek	Voda (I)
Ekonomi-cké mytí		102	Pro lehce znečištěnou dávku, jako talíře, skleničky, misky a lehce zašpiněné pánve.	PředmytíMytí 45°OplachOplach 60°Sušení	25 g 13,4
Oplach		85	Pro nádobí, které chcete pouze opláchnout a usušit	Mytí 45°OplachOplach 70°Sušení
Sklo		108	Pro lehce znečištěnou dávku, jako skleničky, křištál a jemný porcelán.	PředmytíMytí 40°OplachOplach 70°Sušení	20 g
Rychlý		30	Zkrácené mytí pro mírně znečištěné nádobí, které nevyžaduje sušení.	Mytí 40°OplachOplach 55 °	20 g 8,9

Spuštění cyklu mytí

1. Vytáhněte dolní a horní koš, uložte do nich nádobí a zasuňte koše zpět. Doporučujeme uložit nádobí nejprve do dolního a poté do horního koše (viz kapitolu „Ukládání nádobí do myčky“).
2. Dejte do myčky mycí prostředek (viz kapitolu „Sůl, mycí a leštící prostředek“).

3. Zasuňte zástrčku do zásuvky. Přívod energie je 220-240 VAC /50 HZ, specifikace zásuvky je 12 A 250 VAC. Zkontrolujte, že je přívod vody otevřen na plný tlak.

4. Zavřete dveře, stiskněte tlačítko ON/OFF a rozsvítí se kontrolka ON/OFF.

Stiskněte programové tlačítko a zvolte požadovaný cyklus mytí. Myčka se po 3 sekundách spustí.

Změna programu...

Podmínka

1. Probíhající cyklus je možno změnit, pouze pokud běží teprve krátkou dobu. Jinak již může být uvolněn mycí prostředek a spotřebič již vypustil mycí vodu. V takovém případě je třeba znovu naplnit dávkovač mycího prostředku (viz kapitolu „Plnění mycího

prostředku").

1. Stiskněte tlačítko probíhajícího programu a přidržte ho déle než 3 sekundy, aby se program zrušil; pak můžete program změnit na požadovaný cyklus (viz kapitolu "Spuštění cyklu mytí...").
2. Stiskněte některé z jiných programových tlačítek a přidržte ho déle než 3 sekundy, aby se probíhající program zrušil, a změňte na program, který tisknete.
3. Stiskněte tlačítko zobrazení a přidržte ho déle než 3 sekundy, aby se znovu upravil čas na displeji.

Poznámka

Pokud otevřete dveře během mytí, myčka přejde do režimu pauzy. Když dveře zavřete, myčka začne znovu pracovat po 10 sekundách. Okénko displeje zobrazuje stav myčky:

a) Na okénku displeje je zobrazeno "--:--" --> připraven;
b) Na okénku displeje je zobrazeno "H:MM" a nebliká --> pauza;
c) Na okénku displeje je zobrazeno "H:MM" a bliká --> běží.

Poznámka

Pokud jsou v okénku displeje zobrazeny chybové kódy (str. 32), znamená to, že je myčka mimo provoz; vypněte hlavní přívod elektřiny a vody a zavolejte servis.

Zapomněli jste vložit nějaké nádobí

Zapomenuté nádobí můžete přidat kdykoli, dokud se neotevřela nádobka s mycím prostředkem.

1. Pootevřete dveře myčky, aby se zastavila.

2. Když se zastaví sprchovací ramena, můžete dvířka otevřít.

3. Přidejte zapomenuté nádobí.

4. Zavřete dveře a myčka se po 10 sekundách spustí.

Varování!

Je nebezpečné otevírat dveře během mytí, protože vás může opařit horká voda.

Vypnutí myčky

Na digitálním displeji se zobrazí 0 (zbývající doba programu); pouze v tom případě je program u konce.

1. Vypněte myčku tlačítkem ON/OFF.
2. Zastavte kohout přívodu vody!

Opatrně otevřete dveře. Při otevírání dveří může uniknout horká pára!

• Horké nádobí je citlivé na poklep. Nechte nádobí ochladit asi 15 minut, než ho vyndáte ze spotřebiče.
• Otevřete dveře myčky, nechte je dokořán otevřené a počkejte několik minut, než začnete nádobí vytahovat. Tak se nádobí ochladí a lépe uschne.

Vyndávání nádobí z myčky

Je normální, že je myčka uvnitř mokrá. Vyprázdněte nejprve dolní a poté horní koš. Tak nebude voda z horního koše kapat na nádobí v dolním koši.

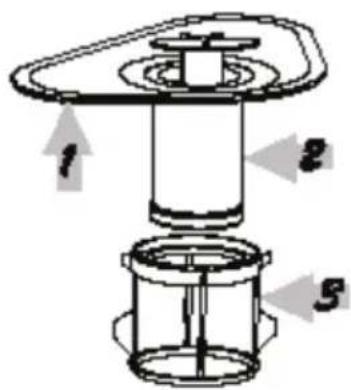

11. FILTRAČNÍ SYSTÉM

Pro vaše pohodlí jsme umístili odsávací čerpadlo a filtrační systém, snadno dostupné uvnitř myčky. Filtrační systém má tři části: hlavní filtr, hrubý filtr a jemný filtr.

1. Hlavní filtr – Jídlo a nečistoty zachycené tímto filtrem jsou rozdrceny na prášek speciálním proudem z dolního sprchovacího ramene a spláchnuty do odpadu.

2. Hrubý filtr – Větší předměty, jako části kostí nebo skla, které by mohly ucpat odpad, jsou zachycovány hrubým filtrem. Pokud chcete vyjmout předmět zachycený tímto filtrem, stiskněte jemně pásky na horní části tohoto filtru a předmět vyjměte.

3. Jemný filtr – Tento filtr zadržuje nečistotu a zbytky jídla v jímce a zabraňuje jim, aby se znovu usadily na nádobí během cyklu.

1 2 5

Čištění filtrů

Pro dosažení co nejlepšího výkonu a výsledků je třeba filtrační jednotku čistit. Filtr účinně odstraňuje částečky jídla z mycí vody a umožňuje jí recirkulaci během cyklu. Z toho důvodu je vhodné odstraňovat větší částečky jídla zachycené ve filtru po každém cyklu mytí tím, že opláchnete půlkruhový filtr a nádobku pod tekoucí vodou. Filtrační jednotku vyjmete vytažením držáku nádoby směrem nahoru. Celou filtrační jednotku čistěte jednou týdně.

Na čištění hrubého a jemného filtru používejte kartáč. Poté znovu smontujte části filtru podle obrázků vlevo a vsuňte filtrační jednotku zpět do myčky, správně usadťe a zatlačte dolů.

Myčku nikdy nepoužívejte bez filtrů. Nesprávné usazení filtrů může snížit výkonnost spotřebiče a poškodit nádobí a příslušenství.

Varování!

Myčku nikdy nespouštějte bez správně umístěných filtrů. Při čištění na filtry neklepejte. Jinak by se filtry mohly zdeformovat a tím zhoršit výkonnost myčky.

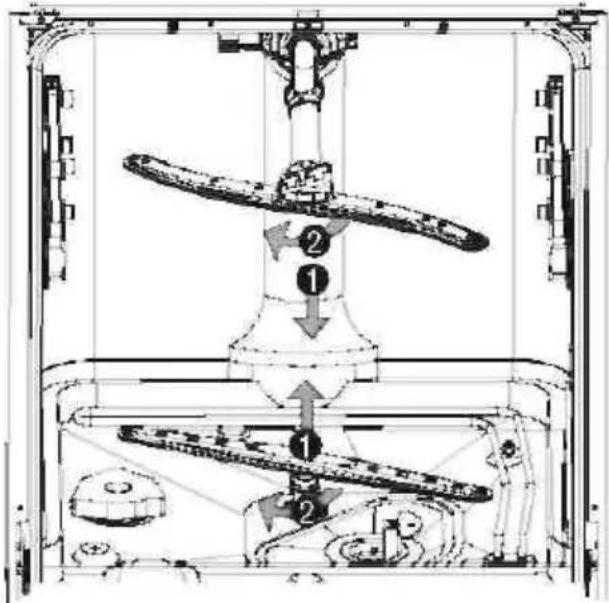

Čištění sprchovacích ramen

Sprchovací ramena je třeba pravidelně čistit, protože chemikálie z tvrdé vody ucpávají jejich trysky a ložiska. Při vyjímání

sprchovacích ramen odšroubujte matici ve směru hodinových ručiček, vyjměte podložku na ramenu a poté vyjměte rameno. Ramena omyjte teplou mýdlovou vodou a jemným kartáčem vyčistěte trysky. Po důkladném opláchnutí je vraťte na místo.

Péče o myčku

Na čištění ovládacího panelu použijte mírně navlhčený hadřík, poté panel

důkladně osušte. Na čištění myčky zvenčí použijte dobrý leštící vosk na spotřebiče. Nikdy nepoužívejte na žádnou část myčky ostré předměty, drsné houbičky nebo hrubé čističe.

Ochrana před zamrznutím

Pokud necháte myčku v zimě na nevytápěném místě, požádejte servisního technika, aby:

1. Odpojil přívod elektriny od myčky.
2. Vypnul přívod vody a odpojil trubku přívodu vody od vodního ventilu.
3. Vypustil vodu z přívodní trubky a vodního ventilu. (Vodu je třeba zachytit do hrnce)
4. Znovu připojil trubku přívodu vody k vodnímu ventilu.

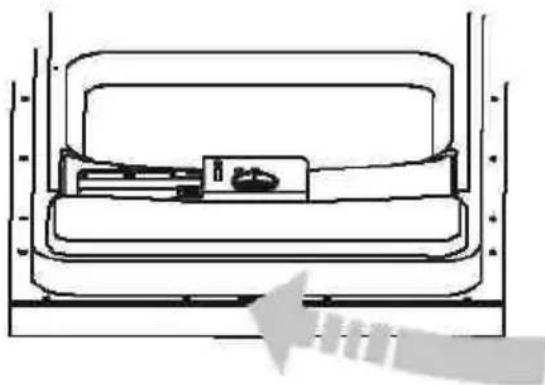

5. Vytáhl filtr ze dna myčky a houbou vysušil vodu z jímky.

Na čištění okraje dveří používejte pouze měkký hadřík navlhčený teplou vodou.

Abyste zabránili proniknutí vody do zámků dveří a elektrických komponentů, nepoužívejte žádný typ postřiku.

Také nikdy nepoužívejte na vnější povrchy drsné čistící prostředky nebo hrubé houbičky, protože by poškrábaly povrchovou úpravu. I některé papírové utěrky mohou povrch poškrábat nebo na něm zanechat stopy.

Panel dveří nikdy nečistěte ostřikem, abyste nepoškodili zámky dveří a elektrické komponenty. Není dovoleno používat drsné prostředky nebo některé papírové utěrky, protože by mohlo dojít k poškrábání nebo tvorbě stop na povrchu z nerezové oceli.

Jak udržovat myčku v dobrém stavu

Po každém mytí

Po každém mytí vypněte přívod vody ke spotřebiči a nechte dveře pootevřené, aby se uvnitř neudržovala vlhkost a pachy.

Vytažení zástrčky

Před čištěním nebo prováděním údržby vždy vytáhněte zástrčku ze zásuvky. Neriskujte.

Žádná rozpouštědla ani drsné čistící prostředky

Při čištění vnějších a gumových částí myčky nepoužívejte rozpouštědla ani drsné čistící prostředky. Místo nich používejte pouze hadřík a teplou mýdlovou vodu. Při odstraňování šmouh a nečistot z vnitřních povrchů používejte hadřík navlhčený vodou a trochou bílého octa nebo čistícím prostředkem určeným speciálně na myčky.

Když jedete na dovolenou

Před odjezdem na dovolenou doporučujeme nechat myčku proběhnout jeden mycí cyklus bez nádobí a pak vytáhnout zástrčku ze zásuvky, vypnout přívod vody a nechat dveře spotřebiče pootevřené. Tak vám déle vydrží těsnění a uvnitř spotřebiče se nebudou udržovat pachy.

Přesun spotřebiče

Pokud musíte spotřebič přesunout, snažte se ho uchovávat ve svislé poloze. Pokud je to nezbytně nutné, můžete ho položit na záda.

Těsnění

Jeden z faktorů, který způsobuje, že se uvnitř myčky tvoří pachy, jsou zbytky jídla zachycené v těsnění. Jejich tvorbě zabráníte tím, že budete těsnění pravidelně čistit vlhkou houbou.

12. POKYNY K INSTALACI

V případě, že kuchyňská pracovní deska je dřevěná, připevněte na ni zespodu ochrannou fólii (tzv. parotěsnou zábranu), která zabrání poškození této části v důsledku působení unikající páry z myčky.

K níže uvedeným rozměrům myčky je nutné připočíst technologickou mezeru pro vestavbu mezi skříňku pod pracovní deskou. Mezi kuchyňskými skříňkami nebo jinými elektrospotřebiči a myčkou nádobí musí být dodržena minimální boční vzdálenost v šířce dvou milimetrů.

Doporučená maximální a minimální váha obložení a dveří dohromady činí: max 6,5 kg a min 3 kg.

Pozor

Instalaci potrubí a elektrického zařízení musí provádět odborníci.

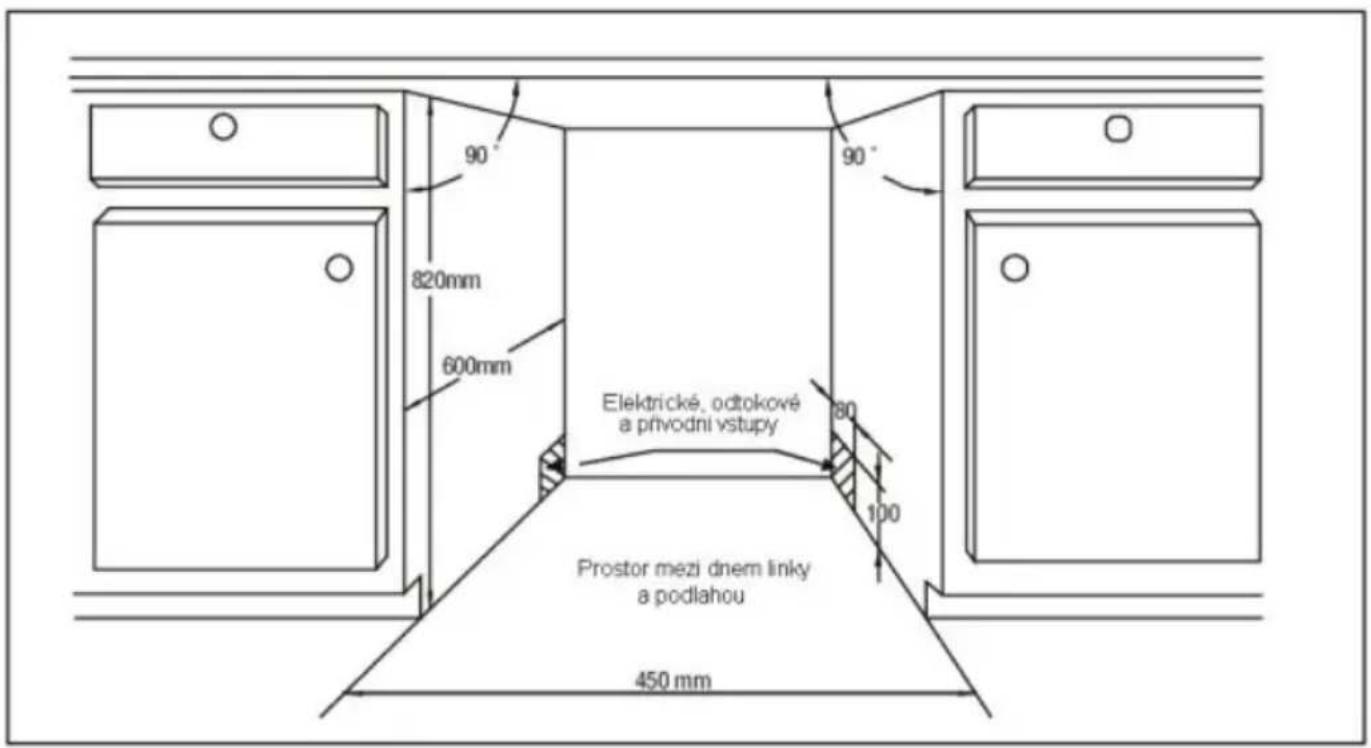

90° 820mm 600mm 90° Elektrické, odtokové a přivodní vstupy 80 100 Prostor mezi dnem linky a podlahou 450 mm

Varování

Nebezpečí úderu elektrickým proudem.

Před instalací myčky odpojte přívod elektrického proudu.

Pokud tak neučiníte, může to mít za následek smrt nebo elektrický šok.

Příprava instalace

Myčku je třeba před instalací umístit poblíž stávajících přívodních a odtokových hadic a elektrického kabelu.

Zvolte pokud možno umístění po jedné straně dřezu v kuchyňské lince, abyste usnadnili připojení odtokových hadic myčky.

Pozn.: Zkontrolujte přiložené instalační příslušenství (háček na dekorativní panel, šroub).

Rozměry a instalace dekorativního panelu

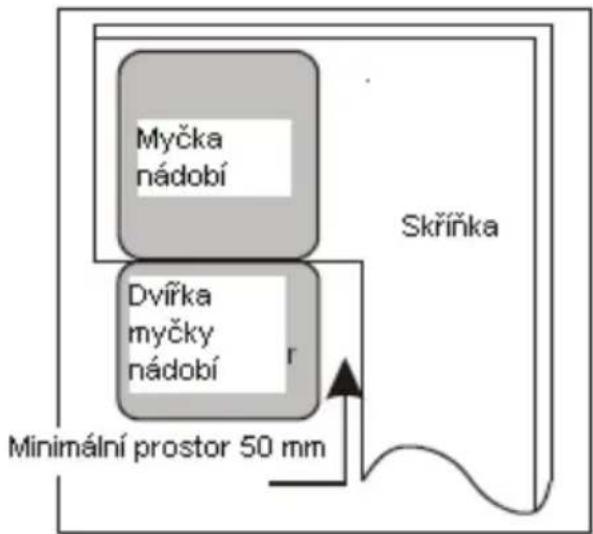

Myčka nádobí Dvířka myčky nádobí r Skřínka Minimální prostor 50 mm

Obr.2 Minimální prostor, když jsou dvířka otevřená

Dřevěný dekorativní panel je možno upravit podle obr. 3.

Obr. 3 10-17 5-12 418 46.5 316.5 354 40.5 590 Max Délka panelu by se měla pohybovat od 506,5-590 mm, ne více než 590 mm. Ekorativní panel je třeba ravit v souladu se brazenými rozměry.

Instalujte hák na dekorativní dřevěný panel a vsuňte hák do škvíry vnějších dveří myčky (viz obr. 4a). Po umístění panel upevněte na vnější dveře pomocí šroubů a čepů (viz obr. 4b).

obr. 4a

Instalace rámečku

Vnější dveře

Háček zvedněte z polohy 1 na určené místo, pak ho zatlačte doprava do polohy 2 tak, aby panel a vnější dveře lícovaly.

obr. 4b

Instalace dekorativního dřevěného rámečku

Šroub ST4.5

Kryt

Distanční podložka pro dekorat. panel

1. Sejměte kryt
2. Uchyt'te šroub
3. Vrat'te kryt na místo

Kryt odložka panel Šroub ST4.5 Háček na dekorativní pane Dekorativní pane

Háček na dekorativní panel Dekorativní panel

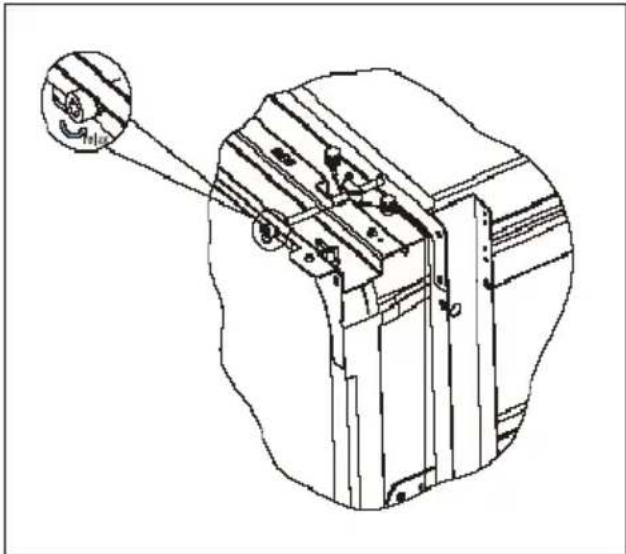

Nastavení napětí pružiny dveří

Pružiny dveří jsou nastaveny na správné napětí vnějších dveří u výrobce. Pokud nainstalujete dekorativní dřevěný panel, musíte napětí pružin dveří upravit. Otočte stavěcí šroub tak, aby se napínač ocelového kabelu napnul nebo uvolnil (viz obr. 5).

Obr. 5 Nastavení tahu pružinky u dvířek

Napětí pružin dveří je správné, když dveře zůstávají vodorovně ve zcela otevřené poloze, ale po mírném

nadzvednutí prstem se zavřou.

Připojení odtokových hadic

Vsuňte odtokovou hadici do odtokové trubky o minimálním průměru 4 cm nebo ji nechte odtékat do dřezu, přitom dbejte na to, aby nebyla nikde ohnutá nebo skřípnutá. Jinak může být hadice napojena jak z levé, tak z pravé strany. Použijte speciální plastový držák dodávaný spolu se spotřebičem (obr. 6). Volný konec hadice musí být ve výšce 400 až 1000 mm a nesmí být ponořen ve vodě, aby voda netekla zpátky. V době, kdy se z myčky vypouští voda, nesmí být ve dřezu či v umyvadle umístěna zátka. Špinavá voda by se jinak mohla vracet zpět do myčky.

POZOR: Speciální plastový držák na hadici musí být dobře připevněn na stěnu, aby se odtoková hadice nepohnula a aby se voda nerozlila mimo odtok.

Postup instalace myčky

1. Instalujte dveře linky k vnějším dveřím myčky za pomoci přiložených konzol. Při umístování konzol použijte šablonu.

2. Nastavte napětí pružin dveří pomocí

Připojení odtokové trubky Háček na odtokovou hadici Max 1000mm Obr. 6 Min 400mm φ 40mm

imbusového klíče – levou i pravou pružinu dveří utahujte ve směru hodinových ručiček. Pokud to neuděláte, může dojít k poškození myčky (obr. 2).

1. Připojte vstupní hadici k přívodu studené vody.
2. Připojte odtokovou hadici. Postupujte podle nákresu (obr. 6).
3. Připojte elektrický kabel.
4. Dejte myčku do vodících kolejí (obr. 4).
5. Připevněte kondenzační proužek podle pokynů na jeho zadní straně.
6. Dejte myčku na místo.
7. Vyrovnejte myčku. Zadní nohy je možno nastavit z přední části myčky otáčením šroubů na levé a pravé straně linky (obr. 6a). Při nastavování

předních nohou použijte klíč a otáčejte přední nohy, dokud není myčka vyrovnaná (obr. 6b).

1. Myčku je třeba připevnit na místo. To můžete udělat dvěma způsoby:

A. Běžná pracovní plocha – připevněte myčku k pracovní ploše pomocí dvou šroubů do dřeva tak, aby myčka nenarážela na povrch (obr. 7)
B. Mramorová nebo žulová pracovní plocha – Připevněte konzolu k postrannímu panelu myčky a připevněte myčku ke skříni linky. Nasadte na šroub gumovou krytku (obr. 8).

Myčka musí být dobře vyrovnaná, aby se

dveře linky šroub ozubeny kužel gumová krytka šroub

police správně otevíraly a aby byl zajištěn co nejlepší výkon myčky.

1. Umístěte na dveře a na kolejnici dolní police vodováhu podle obr. 1 a zkontrolujte, zda je myčka vyrovnaná.
2. Myčku snadno vyrovnáte nastavením čtyř vyrovnávacích noh jednotlivě z přední části myčky.

2.1 Vyrovnání zadních nohou viz poznámku A v nákresu 2 – otáčením šroubu ve směru hodinových ručiček snižujte zadní nohy, dokud nedosáhnete správné výšky.

2.2 Vyrovnání předních nohou pro dosažení správné výšky viz poznámku B v nákresu 2.

3 Při vyrovnávání myčky postupujte opatrně, aby se myčka nepřeklopila.

1. Zda jsou spoje vedení těsné.
2. Zda jsou kabely pevně připojené.
3. Zda je zapnuté elektrické napájení.
4. Zda není vstupní ani odtoková hadice nikde zachycená nebo zauzlená.
5. Vyjměte z myčky všechny obalové materiály a dokumentaci.

Pozor

Po instalaci uložte tento návod na bezpečné místo. Obsah tohoto návodu je velmi užitečný pro uživatele, kteří se spotřebičem nejsou obeznámeni.

Zkontrolujte vyrovnání zpředu dozadu

1 #10

Zkontrolujte vyrovnání ze strany do strany

2 F v n

Pozn. A – stavěcí sloupek pro nastavení výšky zadní nohy
Pozn. B – nastavení výšky přední nohy maticovým klíčem.

obr. 8

Obrázek vyrovnání nohou

Spuštění myčky

Před spuštěním myčky zkontrolujte:

1. Zda je myčka vyrovnaná a upevněná.
2. Zda je otevřený přívodní ventil.

13. ELEKTRICKÉ PŘIPOJENÍ

Elektrické požadavky

Na štítku jmenovitého zatížení zkontrolujte jmenovité napětí a připojte myčku ke správnému elektrickému zdroji. Použijte požadovanou pojistku 12 A. Pro elektrické napájení s pojistkami je povolen pouze měděný drát. Použijte doporučenou pojistku časového zpoždění nebo doporučený jistič a zajistěte oddělený okruh pouze pro tento spotřebič. Zásuvka musí být umístěna v sousední skříni. Před prvním použitím zajistěte uzemnění vhodné podle POKYNŮ K UZEMNĚNÍ

Tento spotřebič musí být uzemněn. V případě poruchy nebo závady sníží uzemnění nebezpečí elektrického šoku, protože poskytne cestu nejmenšího odporu pro elektrický proud. Tento spotřebič je vybaven šňůrou, která má vodič pro uzemnění zařízení a uzemňovací kolík. Kolík musí být zapojen do vhodné zásuvky, která je instalovaná a uzemněná v souladu s veškerými místními předpisy a nařízeními. Nesprávné připojení k zemnícímu vodiči může vyvolat nebezpečí elektrického šoku. Pokud máte pochybnosti, zda je spotřebič správně uzemněn, porad'te se s kvalifikovaným elektrikářem nebo servisním technikem. Neupravujte zástrčku dodanou se spotřebičem, pokud se nehodí do zásuvky. Nechte si od kvalifikovaného elektrikáře instalovat správnou zásuvku.

Varování

Aby v přívodní hadici nezůstávalo větši množství vody, uzavřete hydrant po použití.

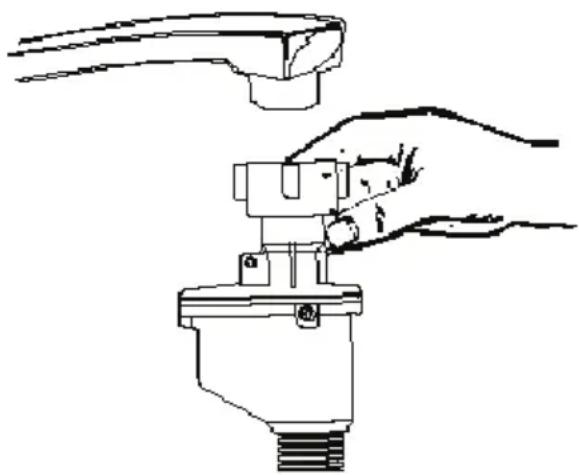

Jak připojit bezpečnostní přívodní hadici

Spotřebič je třeba připojit k vodovodnímu potrubí za použití nové sady hadic. Staré sady hadic nepoužívejte znovu.

Tlak vody musí být mezi 0,04 MPa a 1 MPa. Pokud je tlak nižší než minimum, porad'te se se servisním technikem.

1. Vytáhněte bezpečnostní přívodní hadice zcela z jejich přihrádky umístěné vzadu na myčce.
2. Upevněte šrouby bezpečnostní přívodní hadice k závitům kohoutku 3/4 palce.
3. Plně otevřete přívod vody ještě před spuštěním myčky.

O bezpečnostní přívodní hadici

Bezpečnostní přívodní hadice má dvojité stěny. Systém hadice zajišťuje, že dojde k zablokování proudu vody v případě, že by přívodní hadice praskla, a když je vzduchový prostor mezi samotnou přívodní hadicí a vnější vlnitou hadicí plný vody.

Varování

Hadice připojená ke dřezové sprše může prasknout, pokud je instalovaná ke stejnému vodovodnímu potrubí jako myčka. Pokud má váš dřez takovou hadici, doporučujeme tuto hadici odpojit a otvor ucpat.

Jak odpojit bezpečnostní přívodní hadici

1. Zastavte vodu.
2. Uvolněte tlak vody stisknutím tlačítka pro uvolnění tlaku. Tím se tlak vody uvolní, čímž vás i okolní prostor ochrání před silným postříkáním.
3. Odšroubujte bezpečnostní přívodní hadici od kohoutku.

Přípoj studené vody

Připojte hadici přívodu studené vody

k závitové 3/4-palcové přípojce a ujistěte se, že sedí těsně na svém místě. Pokud jsou vodovodní trubky nové nebo nebyly delší dobu používány, nechte téct vodu, aby byla čistá a neznečištěná. Pokud neprovedete toto preventivní opatření, hrozí nebezpečí, že se přívod vody zablokuje a poškodí spotřebič.

Přípoj horké vody

Přívod vody ke spotřebiči je také možno připojit k horkému vodovodnímu potrubí v domácnosti (centralizovaný systém, topný systém), pokud není jeho teplota vyšší než 60°C. V tom případě bude cyklus mytí asi o 15 minut kratší a účinnost mytí bude mírně snížená.

Připojení se provádí k potrubí s horkou

vodou podle podobného postupu jako při připojování k potrubí se studenou vodou.

Jak vypustit z hadic přebytečnou vodu

Pokud je dřez výše než 1 m nad zemí, nelze přebytečnou vodu vypouštět přímo do dřezu. Pak je nutno vypouštět přebytečnou vodu z hadic do mísy nebo vhodné nádoby, kterou přidržíme zvenčí a níže, než je dřez.

Odtok vody

Připojte odtokovou hadici. Odtokovou hadici je třeba řádně upevnit, aby voda neunikala. Zkontrolujte, zda není přívodní hadice na vodu zkroucená nebo zmáčknutá.

Prodlužovací hadice

Pokud potřebujete prodlužovací odtokovou hadici, musíte použít podobnou hadici. Nesmí být delší než 4 metry; jinak by mohl být snížen čistící efekt myčky. Její vnitřní průměr pak nesmí být menší než je průměr původní hadice.

Připojení do sifonu

Připojení do odpadu musí být ve výšce 50 cm (min.) až 100 cm (max.) od dna myčky. Odtoková hadice musí být připevněna hadicovou svorkou.

Aquastop

Systém Aquastop je systém bezpečnostních ventilů, který brání úniku vody. Pokud začne z přívodní hadice unikat během mycího cyklu voda, zastaví bezpečnostní ventil tekoucí vodu. Nepotápějte přívodní hadici nebo bezpečnostní ventil do vody, protože ve dvojité stěně přívodní hadice je elektrický kabel pro bezpečnostní ventil. Kdyby se přívodní hadice nebo bezpečnostní ventil poškodil, ihned vytáhněte hlavní zástrčku. Nerozšířujte ani nezužujte přívodní hadici vody, protože obsahuje elektrické díly.

Spuštění myčky

Před spuštěním myčky zkontrolujte:

1. Zda je myčka vyrovnaná a upevněná.
2. Zda je otevřený přívodní ventil.
3. Zda jsou spoje vedení těsné.

4. Zda jsou kabely pevně připojené.

5. Zda je zapnuté napájení.

6. Zda je správně připevněná přívodní a odtoková hadice.
7. Vyjměte z myčky všechny obalové materiály a dokumentaci.

Pozor

Po instalaci uložte tento návod do sáčku na dokumentaci. Obsah tohoto návodu je velmi užitečný pro uživatele.

1. TIPY K ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém	Možné příčiny	Co dělat
Myčka neběží	Spálená pojistka nebo aktivovaný jistič	Vyměňte pojistku nebo resetujte jistič.Odstraňte všechny ostatní spotřebiče, které mají s myčkou společný okruh.
Není zapnuté	elektrické napájení	Zkontrolujte, zda je myčka zapnutá a dveře bezpečně uzavřené.Zkontrolujte, zda je elektrická šňůra správně zapojená do nástěnné zásuvky.
	Tlak vody je nízký	Zkontrolujte, zda je přívod vody správně připojený a voda zapnutá.
Odtokové čerpadlo nezastavuje	Přetečení	Systém je zkonstruován tak, aby zjistil přetečení. Pokud se to stane, vypne oběhové čerpadlo a zapne odtokové čerpadlo.
Hluk Určité slyšitelné	zvuky jsou normální	Hluk způsobovaný drcením měkkého jídla a otevíráním nádobky s mycím prostředkem.
Nádobí není zajištěné	v koších nebo do koše spadl malý předmět.	Zkontrolujte, že je v myčce vše zajištěné.
	Motor bzučí	Myčka není pravidelně používána. Pokud ji nepoužíváte příliš často, nezapomeňte ji každý týden naplnit a vyčerpat, aby bylo těsnění stále vlhké.
Pěna v myčce	Nesprávný mycí prostředek	Používejte pouze speciální mycí prostředek do myček, aby se netvořila pěna.Pokud se to stane, otevřete myčku a nechte pěnu odpařit.Přidejte do myčky 1 galon (cca 4 litry) studené vody. Zavřete a zajistěte myčku západkou, pak spustěte cyklus "soak" (máčení), aby se voda odčerpala. . V případě potřeby zopakujte.
Rozlity leštící	prostředek.	Rozlity leštící prostředek vždy ihned ořete.
Skvrny uvnitř myčky	Byl použit mycí prostředek s barvivem	Zkontrolujte, zda mycí prostředek neobsahuje barvivo.
Nádobí není suché	Je prázdný dávkovač leštícího prostředku	Zkontrolujte, zda je naplněný dávkovač leštícího prostředku.
Talíře a ploché nádobí nejsou čisté	Nevhodný program	Zvolte silnější program
	Nesprávně uložené nádobí do polic	Zkontrolujte, že není blokována funkce dávkovače mycího prostředku a sprchovacích ramen žádným velkým nádobím.
Skvrny a tvorba filmu na sklenicích a plochém nádobí	Extrémně tvrdá vodaNízká vstupní teplotaPřetěžování myčky Nesprávné uložení nádobíStarý nebo zvlhlý práškový mycí prostředekPrázdný dávkovač leštícího prostředkuNesprávné dávkování mycího prostředku	Při odstraňování skvrn ze skleněného nádobí:1. Vyjměte z myčky všechno kovové nádobí.2. Nepřidávejte mycí prostředek.3. Zvolte nejdelší cyklus.4. Spustěte myčku a nechte ji běžet 18 až 22 minut, pak provede hlavní mytí.5. Otevřete dveře a nalijte na dno myčky 2 šálky bílého octa.6. Zavřete dveře a nechte myčku dokončit cyklus. Pokud ocet nepomůže: Zopakujte pole výše uvedených pokynů, ale místo octa použijte 1/4 šálku (60 ml) kyseliny citrónové.
Matné sklo	Kombinace měkké vody a příliš velkého množství mycího prostředku	Pokud máte měkkou vodu, použijte méně mycího prostředku a zvolte na mytí skla nejkratší cyklus.
Žlutý nebo hnědý film na vnitřních plochách	Skvrny od čaje nebo kávy	Roztokem 1⁄2 šálku bělícího činidla a 3 šálků teplé vody odstraňte skvrny ručně.VarováníMusíte počkat 20 minut po skončení cyklu, aby se zahřivací články ochladily, než očistíte vnitřek; jinak se popálíte.
	Usazeniny železa z vody mohou způsobovat tvorbu filmu všude	Zavolejte společnost prodávající změkčovače vody a objednejte si speciální filtr.
Bílý film na vnitřních plochách	Minerály z tvrdé vody	Při čištění vnitřku použijte vlhkou houbičku s mycím prostředkem do myček a noste gumové rukavice.Nikdy nepoužívejte žádný jiný čistící prostředek než mycí prostředek do myček, aby se netvořila pěna.
Víčko nádobky na mycí prostředek nezaskakuje	Přepínač není v poloze OFF	Otočte přepínač do polohy OFF a přesuňte západku dveří doleva.
V nádobkách dávkovače zůstává mycí prostředek	Nádobí blokuje nádobky dávkovače	Přerovnejte nádobí v myčce.
Pára	Běžný jev	Z otvoru u dveřní západky uniká trochu páry během sušení a vypouštění vody.
Černé nebo šedé stopy na nádobí	Hliníkové příbory se třely o nádobí	Pomocí jemně abrazivního čistícího prostředku skvrny odstraňte.
Na dně myčky stojí voda	To je normální	Malé množství čisté vody kolem odtoku na dně myčky zajišťuje neustálou lubrikaci vodního těsnění.
Z myčky uniká voda	Přeplněný nebo přelitý dávkovač leštícího prostředku	Nepřeplňujte dávkovač leštícího prostředku. Přelitý leštící prostředek může způsobovat nadměrnou tvorbu pěny a způsobovat přetékání. Otřete rozlitý prostředek vlhkým hadříkem.
	Myčka není vyrovnaná	Vyrovnejte myčku.

15. CHYBOVÉ KÓDY

Když se vyskytnou poruchy, zobrazí spotřebič následující chybové kódy:

Kódy	Významy	Možné příčiny
E1	Delší doba přítoku vody.	Kohoutek není otevřený nebo je omezený přítok vody nebo příliš nízký tlak vody.
E3	Delší doba zahřívání, ale nedosažena požadovaná teplota	Porucha teplotního čidla nebo zahřivacího článku.
E4	Přeplnění.	Příliš velké množství přiváděné vody.
E6	Porucha teplotního čidla	Zkrat nebo porucha teplotního čidla
E7	Porucha teplotního čidla	Otevřený okruh nebo porucha teplotního čidla

Varování!

Pokud dojde k přetečení, vypněte hlavní přívod vody a zavolejte servis. Pokud se na dně drží voda kvůli přeplnění nebo drobnému úniku, je třeba vodu odstranit, než myčku znovu spustíte.

16. BAUMATIC Záruční podmínky

Vážení zákazníku, děkujeme, že jste si vybrali spotřebič značky Baumatic, dojde-li však k závadě, pokuste se ji odstranit zkontrolováním, zda jste postupovali podle pokynů uvedených v návodu k použití. Při koupi spotřebiče pečlivě zvažte, jaké vlastnosti a funkce požadujete. To, že spotřebič nebude vyhovovat Vaším pozdějším nárokům, nemůže být toto důvodem k reklamaci.

1. ZÁRUČNÍ DOBA, PLATNOST ZÁRUKY A JINÁ USTANOVENÍ

Při dodržení pokynů pro instalaci, obsluhu a údržbu ručíme za to, že spotřebič bude mít vlastnosti stanovené příslušnými technickými normami a bude poskytnuta na spotřebič zákonná záruka v délce 24 měsíců při koupi zboží pro soukromou potřebu (§620 Občanského zákoníku) nebo smluvní záruka 6 měsíců, pokud je kupující podnikatel - fyzická osoba a spotřebič kupuje pro podnikatelskou činnost nebo komerční využití (§429 Obchodního zákoníku).

Záruční doba výrobku začíná dnem prodeje spotřebiče zákazníkovi. Má-li zakoupený spotřebič uvést do provozu jiný podnikatel než prodávající, začne záruční doba běžet až ode dne uvedení spotřebiče do provozu jak stanovuje § 621 občanského zákoníku, nejpozději však do 6 měsíců od data prodeje prodávajícím.

Doba záruky se prodlužuje o dobu od uplatnění práva na záruční opravu u autorizovaného servisu do dne ukončení opravy spotřebiče.

2. ZÁRUČNÍ OPRAVY

Pokud bude mít spotřebič vadu, která se projevý v ramci šesti měsíců od zakoupení spotřebiče je prodávající nebo autorizovaný servis povinen požadavek zákazníka přezkoumat a rozhodnout o něm v rámci reklamace. (§616 odst. 4 občanského zákoníku) Tyto opravy prosím nahlašujte:

1. Práva z odpovědnosti za vady je zákazník dle platné české legislativy povinen uplatňovat u prodávajícího, u kterého byl spotřebič zn. Baumatic zakoupen.
2. Servis společnosti Baumatic – ČR, s.r.o. nad rámec svých zákonných povinností nabízí zákazníkům možnost využití bezplatné servisní linky 800 185 263 a nahlásit tak záruční opravu přímo v servisní centrále spol. Baumatic - ČR, s.r.o. v pracovní dny od 9.00 do 17.00 hod. nebo na www.baumatic.cz. Rovněž na těchto kontaktech je možné nahlásit požadavek na Pozáruční opravu spotřebiče.

Prosíme, abyste měli připravené po ruce následující údaje:

typ spotřebiče / model
sériové číslo
datum zakoupení spotřebiče.

Dovolujeme si Vás upozornit na skutečnost, že v případě využiti služby popsané v bodě 2.

odstavec 2. ZP (výjezd technika Baumatic k zákazníku) a při nezjištění rozporu s Návodem k použití, bude tato reklamace klasifikována jako reklamace nezjištěna, je zákazník povinen uhradit náklady vzniklé v souvislosti s takovou reklamací a s tímto také souhlasí. Sazby za servisní úkony jsou k dispozici v aktuálním ceníku dostupném na webových stránkách www.baumatic.cz.

3. ZÁKONNÁ ANI SMLUVNÍ ZÁRUKA SE NEVZTAHUJE NA

• vady způsobené použitím v rozporu s Návodem k obsluze a použití,
• vady způsobené neodborným uvedeným spotřebiče do provozu /neodborná instalace, které neodpovídají platným normám a bezpečnostním předpisům/,neodbornou obsluhu a údržbou spotřebiče, tak, jak je uvedené v Návodu na obsluhu a použití.
• záruka se dále nevztahuje na vady, které byly způsobeny nesprávným používáním spotřebiče, nebo jeho nadměrným zatěžováním.
• záruka se rovněž nevztahuje na opotřebení spotřebiče způsobené jeho běžným užíváním.
• vady způsobené poruchami nebo nedostatky v přívodních médiích, poškození statickou elektrinou, přepětím v elektrorozvodné síti.
• vady způsobené vnějšími vlivy, poškození při přepravě, stěhování, jiná manipulace, živelné události.
• vady světelných zdrojů a snímatelných částí ze skla nebo z umělých hmot
  • vady způsobené zásahem třetí osobou
• zástrčky, pojistky, žárovky, kryty na světla, ozdobné díly, kabely, filtry a nástavce, tlačítka, jakékoli gumové části, keramické nebo skleněné povrchy, promáčknuté, poškrábané nebo natřené části
• příslušenství, pečící plechy, rukojeti, lívanečníky, stojany na pánve, police, víka a objímky na hořáky, vložky do trouby
• reklamace parametrů a vlastnosti spotřebičů uváděných v produktových katalozích a propagačních letácích (tiskové chyby) v nichž je specificky vyhrazeno naše právo na změnu parametrů, které nepodstatným způsobem mohou měnit chování spotřebiče.

Doporučujeme zákazníku, aby v případě reklamace vestavného spotřebiče měl k dispozici doklady prokazující odbornou instalaci spotřebiče.

4. ZÁVEREČNÁ USTANOVENÍ

Jako záruční opravu nelze uplatňovat seřízení spotřebiče po jeho instalaci. Tyto práce má povinnost provést firma provádějící instalaci spotřebiče v rámci těchto prací. Vada, která vznikla neodbornou montáží spotřebiče v rozporu s ustanovením § 623 OZ nebo jiným neodborným uvedením věci do provozu, bude považována za vadu montáže. Toto může byt důvodem pro neuznání reklamace.

Podmínkou pro uplatnění práva ze záruky je předložení faktury (daňového dokladu) jako dokladu o koupi zboží.

Označením CE je zaručeno splnění všech zákonných požadavků EU a výrobky také

splňují požadavky normy RoHS 2002/95/EC.

5. UPOZORNĚNÍ PRO SPOTŘEBITELE

Baumatic – ČR, s.r.o. zaručuje, že zboží je v okamžiku jeho expedice k zákazníkovi bez vad a v souladu s uzavřenou kupní smlouvou. Baumatic důrazně doporučuje kupujícím při přebírání zboží zkontrolovat, zda není poškozené, zda je kompletní a zda je předán daňový doklad a řádně vyplněný záruční list. V případě poškození zboží je nutné o tomto ihned při přebírání informovat dopravce a sepsat protokol o škodě případně uvést výhradu na dodací list. Nejpozději ve lhůtě jednoho týdne od přijetí zásilky o tomto informovat Baumatic. U skrytých závad zboží nebo u vad zboží, které se vyskytnou v průběhu trvání záruční doby je nutno oznámení provést okamžitě po zjištění skryté závady. Mechanické poškození spotřebiče může byt důvodem pro neuznání reklamace. V případě, že výsledkem reklamace bude vrácení výrobku, zašle kupující vadné zboží zpět v obalu, který brání poškození výrobku při přepravě zpět.
