NÁVOD K OBSLUZE BDWI600 BAUMATIC

BDŘI600-EU 60 cm plně integrovaná vestavná myčka

INSTRUCTION MANUAL

Návod k obsluze pro Váš přístroj Baumatic

BDWI600-EU

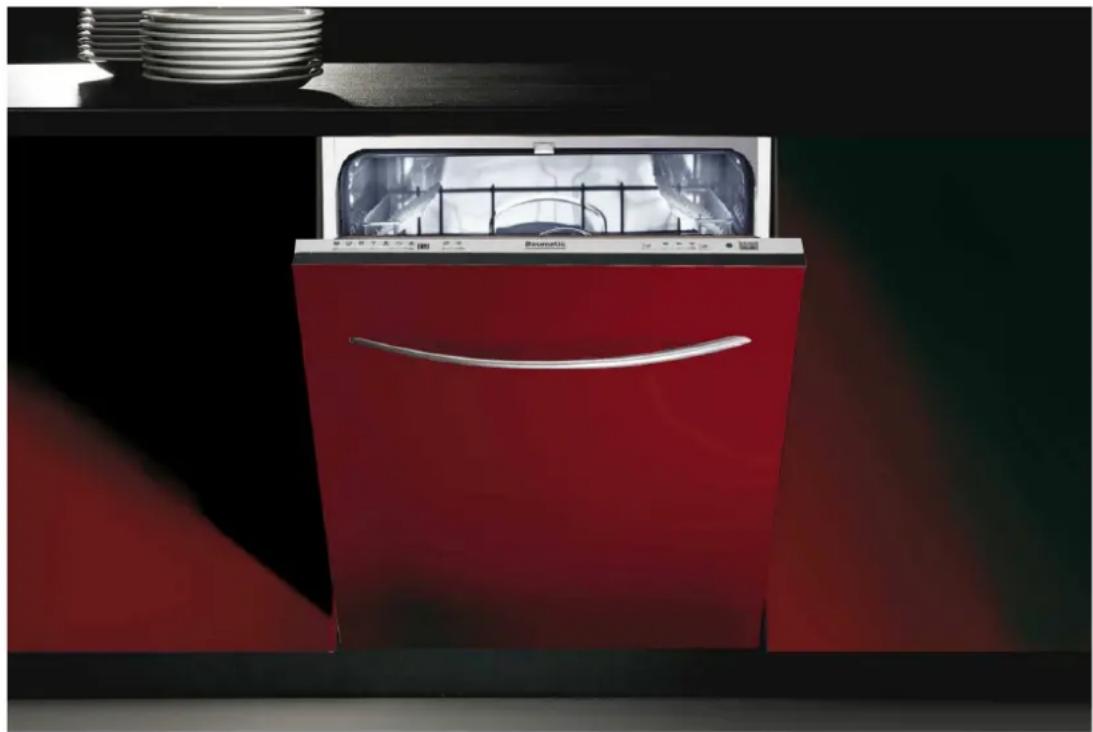

60 cm plně integrovaná vestavná myčka nádobí

POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

GS 31/08/12

Obsah

Ochrana životního prostředí 5

Důležité bezpečnostní informace 6

Specifikace 9

Rozměry výrobku 9

Rozměry otvoru pro vestavění 9

Špecifikace výrobku 9

Údaje o energetické účinnosti 10

Spotřeba energie 10

Elektrické údaje 10

Popis přístroje 11

Ovládací panel 11

Používání myčky nádobí 12

Naplnění solí určenou pro myčky nádobí 12

Naplnění leštícího přípravku 14

Nastavení úrovně leštícího prostředku 15

Plnění dávkovače mycího prostředku 16

Plnění horního koše 17

Přihrádka na nože 19

Přihrádka na hrnky 18

Nastavení horního koše 19

Naplnění dolního koše 20

Košík na příbory 20

Vkládání talířů a příborů 21

Tabulka mycích programů

Nastavení mycího programu 25

Změna mycího programu 26

Přidání dalšího nádobí 26

Na konci mycího programu 26

Funkce odloženého startu 26

Funkce 3 v 1 28

Úspora energie během mytí nádobí 29

Čištění a údržba 29

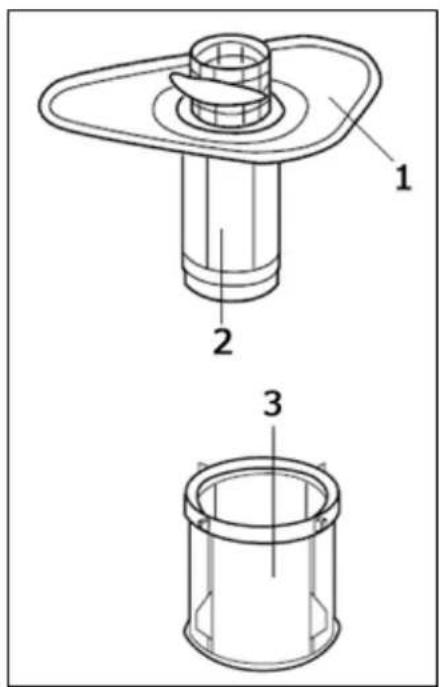

Systém filtrů 29

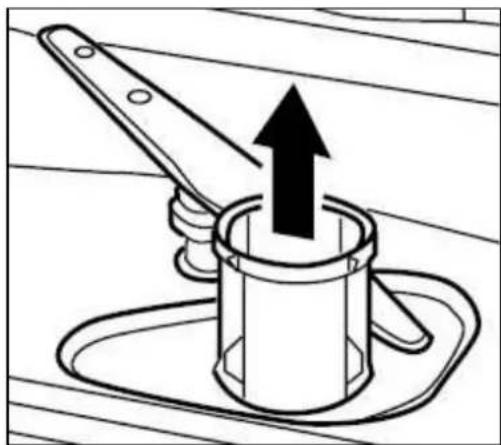

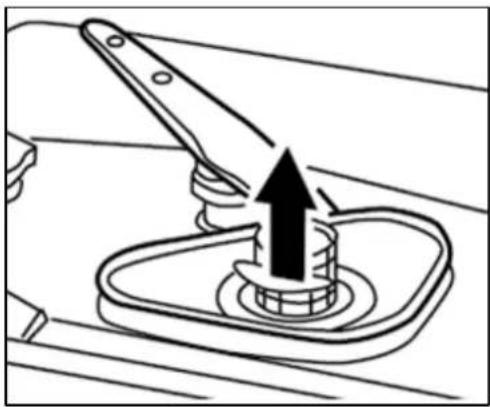

Čištění filtrů 30

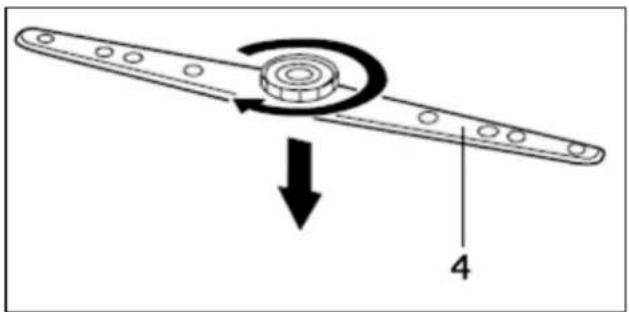

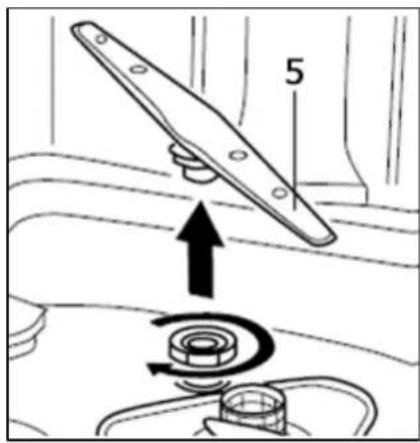

Čištění ostřikovacích ramen 32

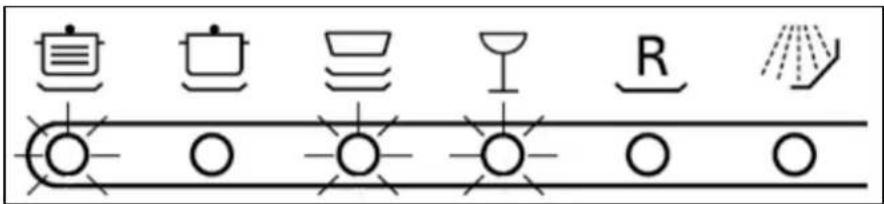

Systém chybových kódů poruch 32

Všeobecná diagnostika 35

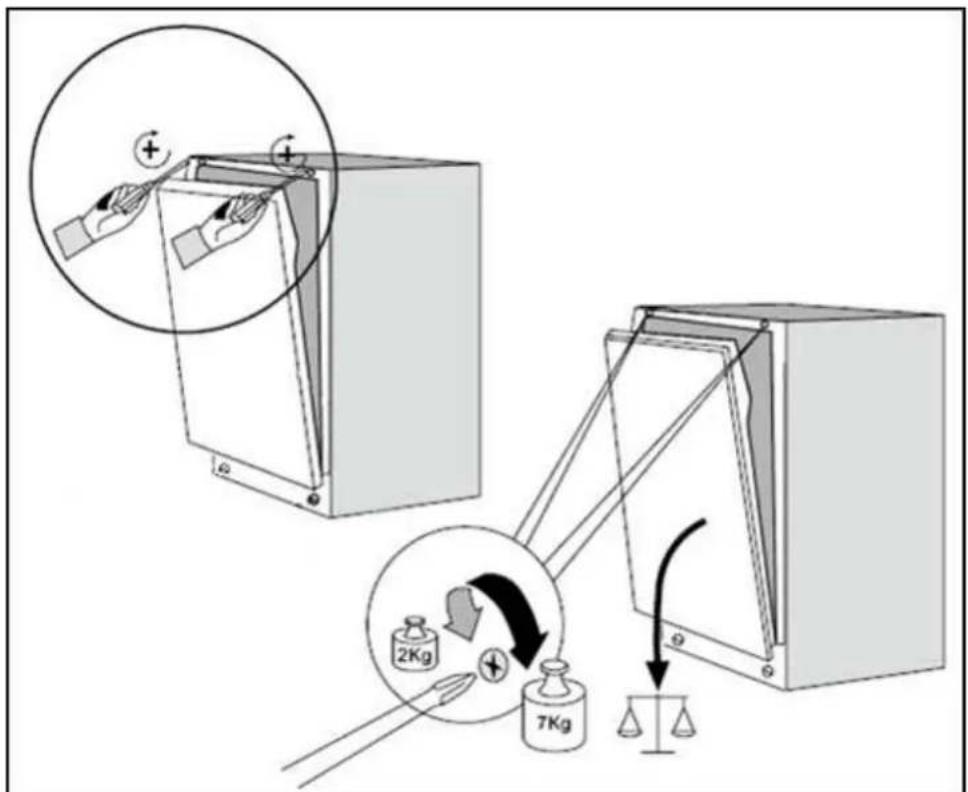

Nastavení tahu pružiny dveří 42

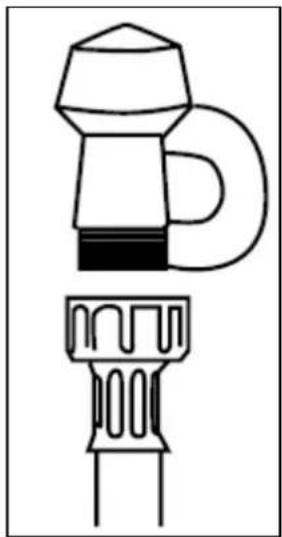

Připojení myčky k přívodu vody 43

Připojení myčky k odtoku vody 43

Přívod elektrického proudu 44

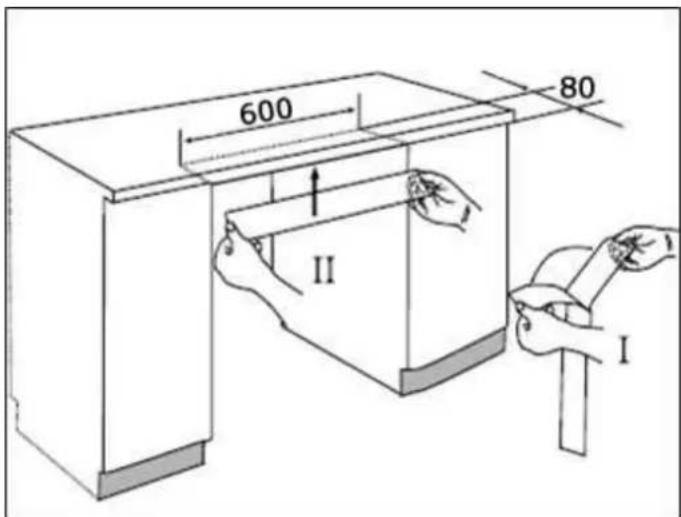

Aplikace parotěsnící pásky 45

Umístění myčky nádobí 45

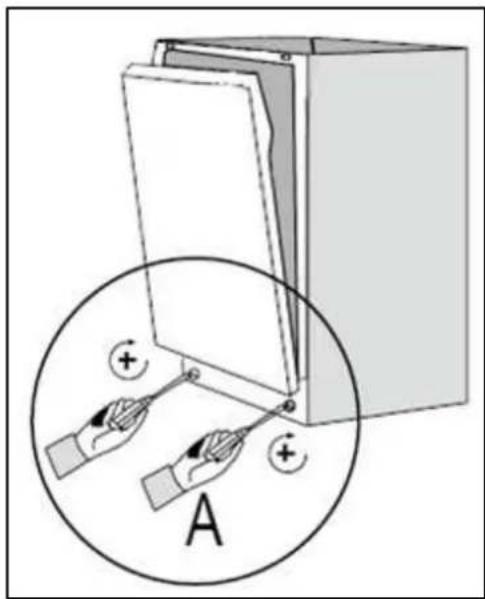

Vyrovnání myčky 4ů

Zajištění myčky 4ů

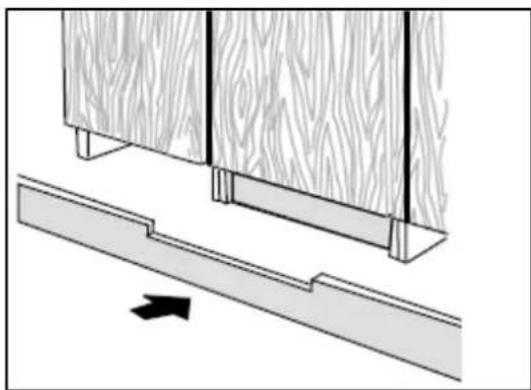

Instalace dekorační lišty 4ů

Před prvním použitím 48

Baumatic čisticí prostředky 48

Üchrana životního prostředí

LIKVIDACE ÜDPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím, uchovejte si také účet o zaplacení za spotřebič/fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

PŮPRŮDEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon 800 ï85 263

v pracovní dny od 9.00 do ú7.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

- datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jasné jakékoli informace uvedené v této příručce, prosím, spojte se s Technickým oddělením Baumatic.

Všeobecná bezpečnost

• Opravy Vašeho spotřebiče smí provádět pouze odborný pracovník společnosti Baumatic nebo některý z jeho autorizovaných servisních pracovníků. Každý pokus nezkušené osoby opravovat tento spotřebič může vést ke zranění nebo k poškození myčky nádobí.
  ○ Pokud zjistíte, že je napájecí kabel poškozen, nesmíů býtů spotřebičů použit. Totéž platí pro případ, že je poškozena horní plocha, ovládací panel, nebo podstavec. Při těchto poškozeních se totiž mohou volně zpřístupnit vnitřní komponenty spotřebiče.
• Spotřebič je nutno vypnout a odpojit od elektrické sítě vždy před každým prováděním čištění a údržby.
  o Při odpojování spotřebiče od zásuvky nevytahujte nikdy zástrčku taháním za kabel.
  o Na spotřebič se nesmí stříkat proud vody.
  ○ Pokud je myčka nádobí v provozu, může docházet k zahřátí jejího vnějšího povrchu.
  Malá zvířátka mohou rozkousat síťové kabely nebo vodní hadice, což může být příčinou úrazu elektrickým proudem.

Instalace

o Musí být zásadně dodrženy pokyny pro instalaci, uvedené v tomto manuálu.

o Kompletní instalace musí být v souladu se všemi požadavky příslušných stavebních předpisů a místních vodohospodářských orgánů.

o Předůuprvnímůupoužitímůspotřebičeůzásadněůdodržteů kroky,ůuvedenéůvůoddíluů„Předůuprvnímůupoužitím"ůůvů tomtoůmanuálu.ůů

o Při instalaci spotřebiče budte opatrní, aby nedošlo k zachycení přívodního napájecího kabelu pod vlastní spotřebič.

o V žádném případě neměňte ani neupravujte technické parametry spotřebiče.

Denní používání

o Tento spotřebič je navržen pouze pro mytí nádobí v domácnosti. Pokud bude myčka nádobí používána k jiným účelům, nebo bude nesprávně obsluhována, společnost Baumatic nepřebírá žádnou odpovědnost za jakékoli vzniklé škody, ke kterým může v takovém případě dojít, a současně zaniká i záruka na výrobek.

o Po použití spotřebiče se doporučuje odpojit spotřebič od elektrické sítě vytažením zástrčky a uzavřít přívod vody.

o Mycí prostředky, leštící prostředky a sůl, které vkládáte do spotřebiče, musí být určeny pro automatické myčky nádobí. Pokud jde o dávkování, je nutno dodržovat pokyny výrobce mycího prostředku.

Ostré nože a nože s dlouhým ostřím, pokud jsou postaveny v košíku pro příbory v kolmé poloze, představují bezpečnostní riziko. Doporučujeme tyto části příborů uložit vodorovně do horního košíku.

o Neměliů byste mýt žádné části nádobí, které příšly do kontaktu s korosivními, kyselými nebo alkalickými chemikáliemi, barvou, benzinem, železem nebo ocelovým odpadem.

o Neměliů byste otevírat dveře, pokud spotřebič již pracuje podle nastaveného programu. V závislosti na etapě právě probíhajícího programu by mohlo dojít k vytečení horké vody z myčky.

o Neměliů byste ponechávat dveře spotřebiče otevřené, s výjimkou případu vkládání a vyjímání nádobí.

o Neměliůbyste stoupat ani sedat na otevřené dveře.

Zabezpečení před dětmi

Myčku nádobí mohou používat pouze dospělé osoby. Neměli byste ponechávat děti v blízkosti myčky bez dohledu. Dětem byste neměli dovolit dotýkat se ovládacích prvků spotřebiče nebo si se spotřebičem hrát.

○ Pokud zůstanou dveře myčky otevřené, je zde nebezpečí, že dítě nebo domácí mazlíček vleze dovnitř myčky. Před nastavením spotřebiče na mycí cyklus proto prosím zkontrolujte vnitřek myčky.

○ Veškeré obalové materiály, odstraněné při vybalení myčky, musí být mimo dosah dětí.

- Veškeré mycí prostředky musí být také uloženy na bezpečném místě, mimo dosah dětí.

o Po ukončení mycího cyklu zůstává v myčce určité množství vody. Tato voda není pitná a může obsahovat zbytky pracích prostředků, použitých v myčce.

Prohlášení o shodě

Tento spotřebič vyhovuje následujícím Evropským směrnicím:

o 73/23 z 19/02/1973 Směrnice o nízkém napětí včetně jejích následných změn.

○ 89/336 z 03/05/1989 Směrnice o elektrické kompatibilitě včetně jejích následných změn.

Prosím, poznamenejte si pro budoucí odkazy následující informace, které naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší myčky je umístěn na pravé straně sklopných dveří.

Model

Výrobní číslo

Datum nákupu

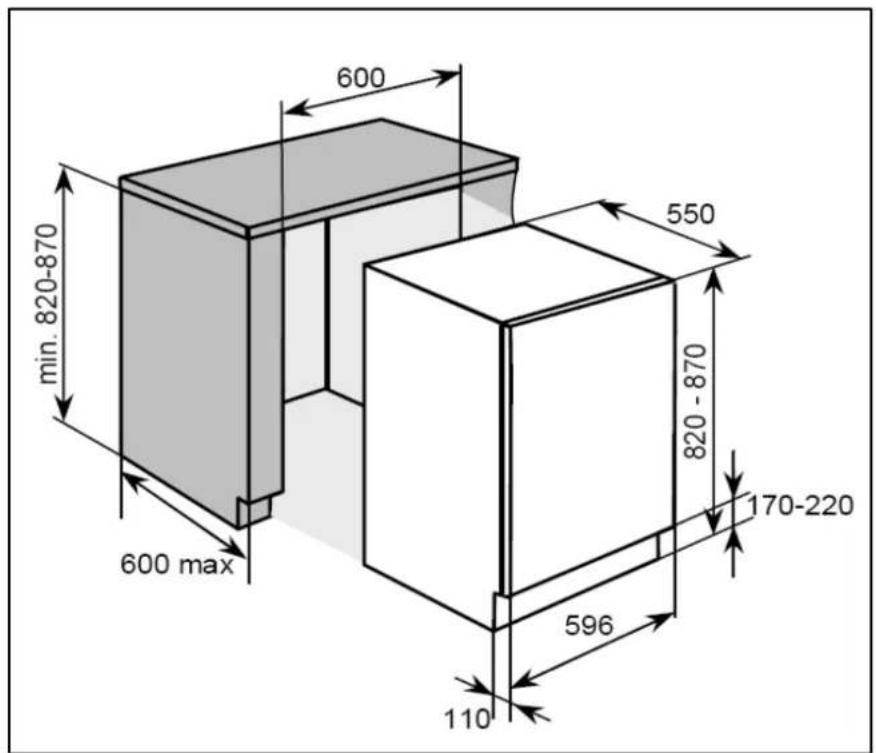

Specifikace

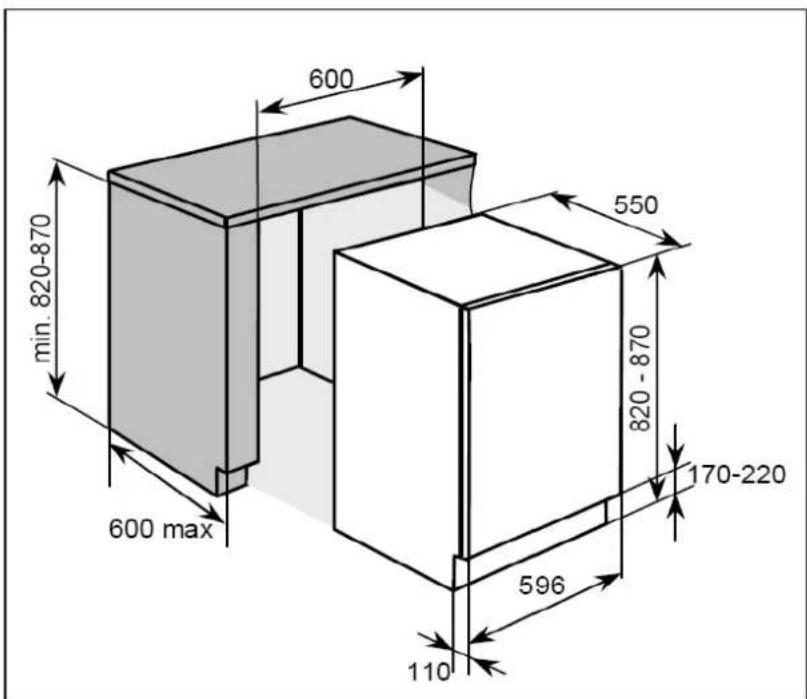

600 min. 820-870 550 820 - 870 170-220 600 max 596 110

Rozměry výrobku

Výška: 820 - 870 mm

Šířka: 59ů mm

Hloubka: 550 mm

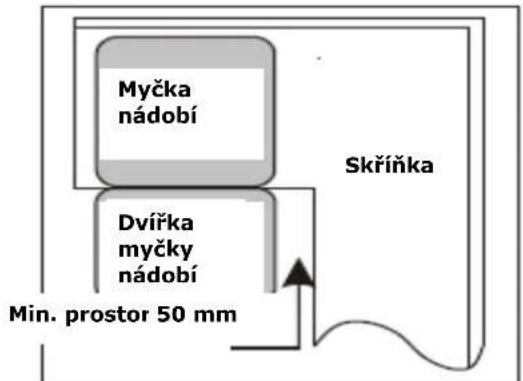

Rozměry otvoru pro vestavění

Výška: 820 mm - 870 mm (min)

Šířka: ú00 mm

Hloubka: ü00 mm

Specifikace výrobku

○ 12 sad nádobí
- 7ůfunkcí: Normální, Intenzivní, Úsporné, Sklo, Oplach, Rychlé, Namáčení
- 6ûteplot: 40°C, 45°C, 50°C, 55 °C, ù5°C, 70°C
- LED displej
o Spotřeba vody (normální program): 14l/cyklus
○ Hlučnost: 55 dB
- Odložený start
- Funkce 3 v 1
○ Zbytkové sušení
o Skryté topné těleso

o Samočisticí nerezový mikrofiltr
o Pojistka proti záplavě
o Pojistka proti přetečení
o Nastavitelný horní koš
o Nastavitelné nožičky

Údaje o energetické účinnosti

Třída energetické účinnosti: A

Třída účinnosti mytí: A

Třída účinnosti sušení: A

Spotřeba energie

V pohotovostním režimu: 0,75 kWh

Elektrické údaje

Jmenovité napětí: 220 – 240 V 50 Hz

Proudové jištění: 1ů A

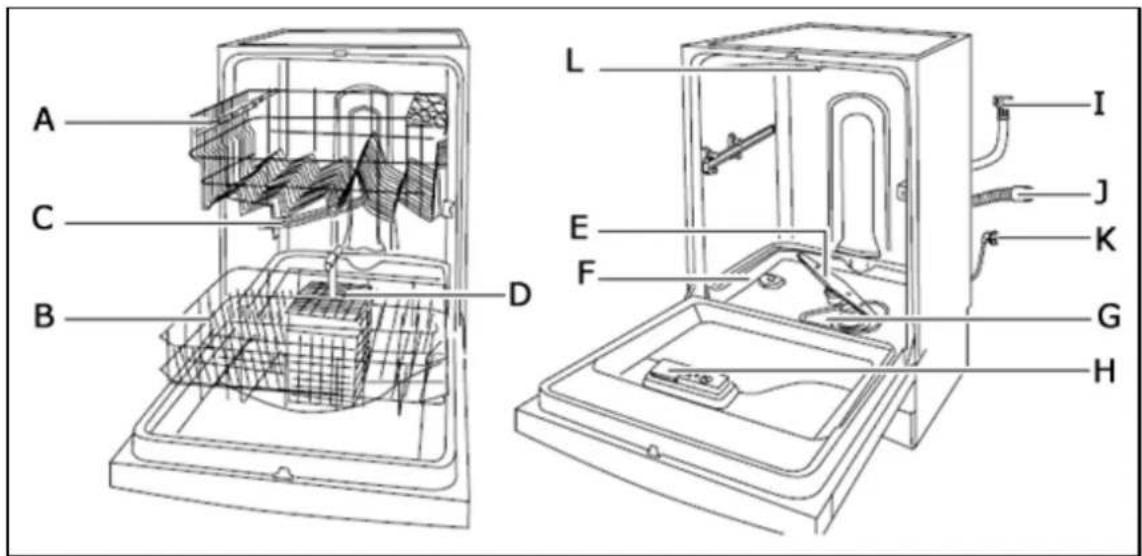

Popis přístroje

A. Horní koš
B. Dolní koš
C. Střední oplachové rameno
D. Košík na příbory
E. Dolní oplachové rameno
F. Dávkovač soli
G. Filtr
H. Dávkovač mycího a lešticího prostředku
1. Hadice pro přívod vody
J. Vypouštěcí hadice
K. Napájecí kabel
L. Horní oplachové rameno

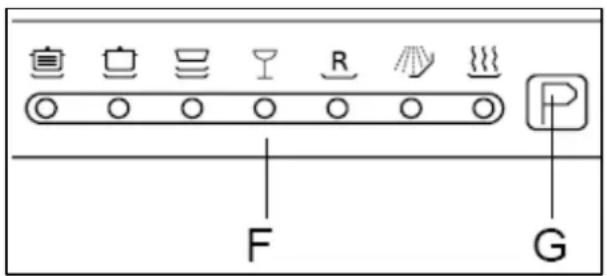

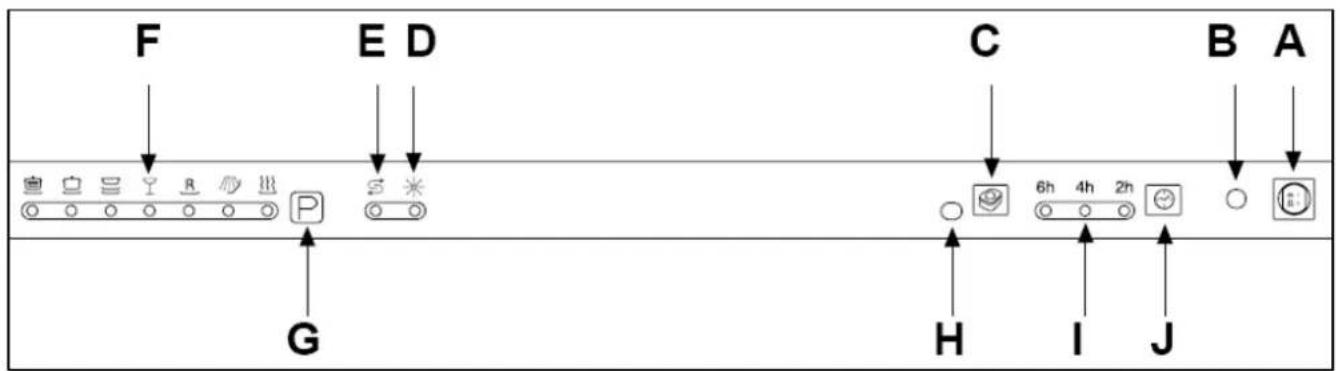

Üvládací panel

A. Tlačítko ZAP/VYP
B. Indikátor napájení
C. Tlačítko 3 v 1
D. Indikátor leštidla
E. Indikátor soli

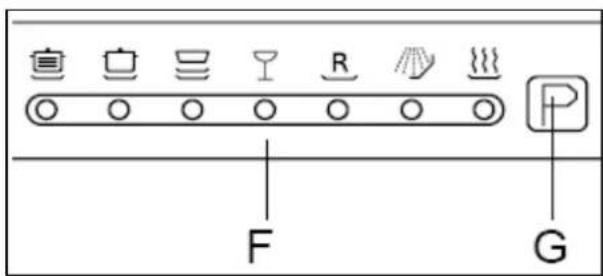

F. Indikátory programů
G. Tlačítko programů
H. Indikátor programu 3 v 1
I. Indikátor odloženého startu
J. Tlačítko odloženého startu

Používání myčky nádobí

Před prvním použitím

○ Instalujte spotřebič v souladu s pokyny pro instalaci, uvedenými v této příručce.
○ Pokud budete plnit dávkovač soli poprvé, naplňte ho vodou z kohoutku a poté nasypte speciální sůl na myčky. Nyní nastavte úroveň změkčovače vody.
○ Naplňte dávkovač leštícího prostředku a poté nastavte dávkování leštícího prostředku.

Naplnění solí určenou pro myčky nádobí

DŮLEŽITÉ:ůůPoužívejte pouze sůl, která je určena pro použití v myčkách nádobí. Pokud bude ve spotřebiči použit jiný druh soli (zvláště kuchyňská sůl), dojde k poškození změkčovače vody.ů

Nejlepší je naplnit změkčovač vody solí těsně předtím, než spustíte mycí program. To Vám pomůže odstranit každou sůl, která mohla přetéci ze změkčovače vody v průběhu procesu vlastního naplňování soli.
○ Otevřete dvířka myčky nádobí a vyjměte dolní koš. Při vyjímání musí být koš prázdný.
○ Otočte víčko zásobníku soli proti směru otáčení hodinových ručiček a sejměte jej.
o Naplňte zásobník vodou.

DÜLEŽITÉ:ůůTotoůůjeůůnutnoůůprovéstůůpouzeůůpřiůůprvnímů naplňováníůzásobníkuůsoli.ů

• S použitím násypky, která se dodává spolu se spotřebičem, nasypte sůl do zásobníku soli. Do zásobníku soli byste měli nasypat přibližně 2 kg soli.
• Je zcela běžné, že při plnění zásobníku solí dojde k přetečení malého množství vody ze zásobníku soli. Toto ovšem neznamená, že zásobník je naplněn správným množstvím soli.
  o Vratte zpět víčko zásobníku soli a řádně jej utáhněte.

○ Indikátor soli (E) zhasne krátce poté, co jste naplnili zásobník změkčovače vody se solí. Když indikátor soli (E) se rozsvítí na ovládacím panelu, pak byste měli sůl doplnit znovu. ů

- Je doporučeno spustit rychlý program, bez jídla vloženého do myčky. Po naplnění solí se pak zbavíte rozsypané soli nebo většího množství soli.

○ DŮLEŽITÉ: Nemusíte lít vodu do zásobníku, pokud Pokud budete naplňovat vodní změkčovač se solí.

Množství soli, které změkčovač uvolní během mycího cyklu, je možno regulovat. Změkčovač vody by měl být nastaven na takovou úroveň, která odpovídá tvrdosti Vámi používané vody (viz tabulka níže).

TVRDOST VODY			Voličpolohy	Spotřeba soli(gramů/cykl)	Používání(cykly/2kg)
° dH	° fH	Mmol/L
0-10	0-17	0-1.7 / 0	/
10-25	18-44	1.8-4.4	“-”	20	60
25-50	45-89	4.5-8.9	MED	40	40
>50	>89	>8.9	“+”	60	25

Nastavení změkčovače vody je " _".

Důležité: Používáte-li 3v1 tablety a žijete v prostředí, kde je středně tvrdá nebo tvrdá voda, pak byste měli stejně použít změkčovač vody a sůl.

Pokud používáte multifunkční tablety např. 3v1, měli byste naplnit zásobník soli a nastavit ovládání na "-". Nicméně, pokud je tvrdost vody větší než 60°fH, nastavte ovládání na "+".

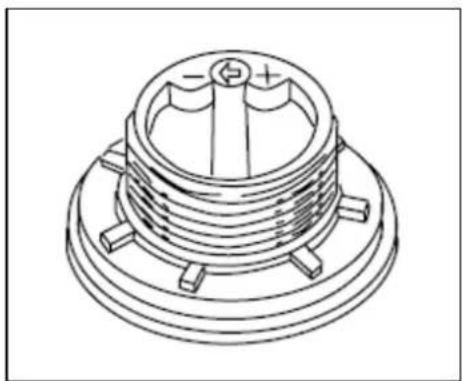

Pro nastavení změny množství soli, které uvolní změkčovač vody, postupujte následovně:

o Vyjměte dolní koš a odšroubujte víčko zásobníku soli.

o Uložte kroužek se šipkou na zásobník soli (viz obrázek).

- Točte kroužkem proti směru hodinových ručiček na požadované nastavení vzhledem k nastavení tvrdosti vody.

○ Pokud je kroužek ve správné poloze, vyměňte kryt na změkčování vody a plně utáhněte.

Naplnění leštícího přípravku

Leštící přípravek se uvolňuje v závěrečné fázi funkce oplachu a zamezuje tvoření vodních kapek na nádobí. Tyto kapky vytvářejí, po dokončení mycího programu, na nádobí skvrny a čmouhy.

○ Tato myčka nádobí je navržena pro používání tekutých leštících prostředků.

o Dávkovač leštícího prostředku je umístěn uvnitř sklopných dvířek, vedle dávkovače mycího prostředku.

○ Pro zpřístupnění dávkovače leštícího prostředku otočte víčkem (1) proti směru hodinových ručiček, který se tak uvolní z otvory.

o Poté pomalu nalijte tekutý leštící prostředek. Nepřeplňte dávkovač, neboť by to mohlo způsobit u vybraného programu mytí nadměrné pěnění. Otřete jakékoli přebytky nebo rozlitiny leštícího přípravku vlhkým hadrem.

○ Vratte zpět víčko, otočte jej po směru hodinových ručiček, dokud nezapadne do své polohy.

○ Vždy, když svítí indikátor leštícího prostředku (D) na ovládacím panelu, měli byste dávkovač doplnit leštícím prostředkem.

o DÜLEŽITÉ: Pokud používáte tablety mycího prostředku 3 v 1, je nutno stále i nyní doplňovat dávkovač leštícího prostředku.

Nastavení úrovně leštícího prostředku

Množství leštícího prostředku, které myčka nádobí potřebuje, závisí také na tvrdosti Vaší vody. S nastavením úrovně leštícího prostředku byste měli experimentovat, dokud nezjistíte optimální úroveň, která zajišťuje nejlepší výsledky.

2

○ Otevřete kryt leštidla (1) proti směru hodinových ručiček.

○ Množství leštidla může být regulována pro každý cyklus a to pomocí otáčení dávkovače (2), který se nachází pod víčkem zásobníku. Toto dělejte pomocí vhodného šroubováku.

○ K dispozici je 6 různých nastavení, které si můžete vybrat. Na první mycí cyklus, doporučujeme, aby bylo dávkování leštidla nastaveno na čísle 3.

- Pokud se budou tvořit vodní skvrny a oschnutí nádobí nebude vyhovující, otočte šipkou proti směru otáčení hodinových ručiček a nastavte ji na nejbližší vyšší číslo.

- Pokračujte s nastavováním úrovně leštícího prostředku směrem k vyšším číslům, dokud se nepřestanou tvořit vodní skvrny.

- Pokud se začnou na nádobí tvořit čmouhy a pruhy, je nastavená úroveň leštícího prostředku příliš vysoká, což způsobí značné pěnění během mycího cyklu. Otočte šipkou po směru hodinových ručiček na nejbližší nižší nastavení.

Plnění dávkovače mycího prostředku

Dávkovač mycího prostředku musí být plněn při spuštění každého mycího cyklu (bez ohledu na program leštění).

○ Vždy prídejte mycí prostředek těsně před spuštěním mycího programu, jinak by mohlo dojít k tomu, že mycí prostředek navlhne a řádně se nerozpustí.

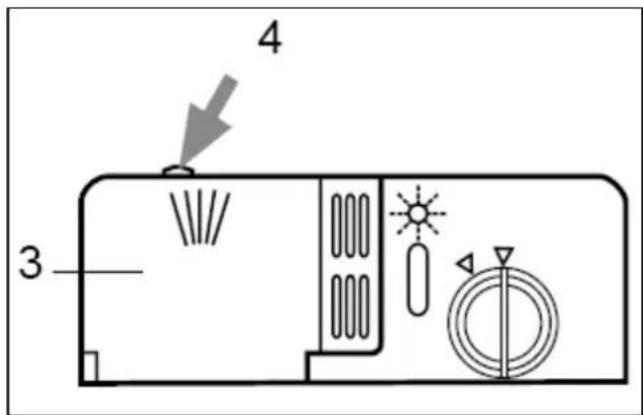

○ Otevřete víko (3), které zavírá zásobník mycího prostředku, pomocí uvolňovacího tlačítka (4). Dovnitř umístěte mycí prostředek a zavřete.

6 MIN 5

○ Oddíl, označený na vyobrazení (5), je určen pro mycí prostředek hlavního mycího cyklu. Do dávkovače se pro jedno mytí vkládá pouze jedna tableta mycího prostředku. Pokud používáte práškový nebo tekutý mycí prostředek, dodržujte doporučení výrobce daného mycího prostředku.

○ Oddíl, označený na vyobrazení (ů), má v sobě umístěn odděleně prací prostředek, a to pro každý prací cyklus, který má v sobě funkci před-mytí; toto je však pouze volitelný doplněk. Zde musí být použit práškový nebo tekutý mycí prostředek, nikoli další tableta mycího prostředku.

○ Uzavřete víko dávkovače mycího prostředku a na vnějším okraji umístěte příchytku tak, aby přidržela víko uzavřené.

o DÜLEŽITÉ: Chcete-li uzavřít bezpečně víko, je potřeba z okrajů přebytečný mycí prostředek.

○ Na začátku mycího cyklu se tato příchytka otevře a tableta/prášek/kapalina vstoupí do myčky nádobí.

o DŮLEŽITÉ: Multifunkční tablety, jako jsou tablety 3v1, by neměly být používání pro tyto programy: Oplach, Rychlý a Namáčení.

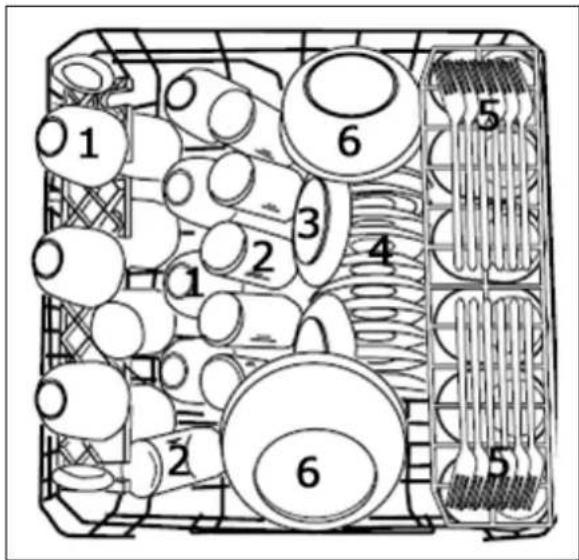

Plnění horního koše

Horní koš je nejvhodnější pro mytí křehkého a lehkého nádobí, jako jsou sklenice, kávové a čajové šálky, talířky, misky a mělké pánve (pokud nejsou příliš znečištěné).

1 2 3 4 5 6 5 6 2 6

1. Šálky

2. Sklenice

3. Malé talířky

4. Podšálky

5. Vidličky/Nože

6. Malé misky

○ Umístěte talířky a kuchyňské nádobí tak, aby se při postřikování během mycího procesu nemohly pohybovat.

○ Vyobrazení výše použijte jako vodítko pro nejvhodnější způsob naplnění horního koše nádobím.

o DÜLEŽITÉ: Pozornost je třeba věnovat na sklo, které je dlouhé - sklenice na víno, šampaňské a je umístěno v horním koši. Pokud není sklo ve správné poloze, je zde riziko, že se může převrhnout když budete koš vytahovat z myčky.

Přihrádka na nože

Přihrádka na nože je nacvaknutá k hornímu koši, což Vám umožňuje mýt velké a ostré nože samostatně a bezpečně.

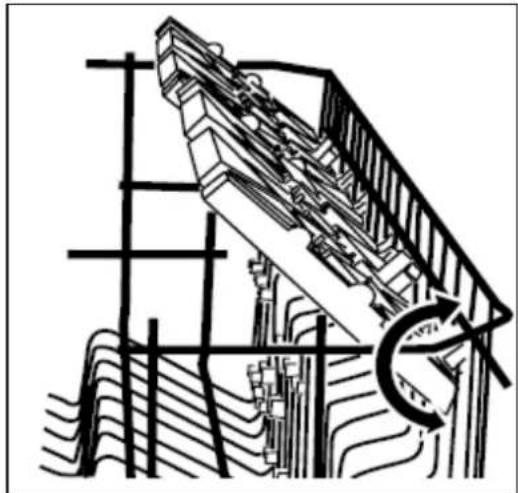

Přihrádka na hrnky

Na tuto přihrádku pokládejte vysoké sklenice a sklenice s dlouhou stopkou, aby během mytí nedocházelo ke škodám.

Sklenice, šálky a malé misky mohou být umístěny také do této přihrádky. Tím budete mít více místa v horním koši.

Tato přihrádka může být odklopena směrem nahoru, pokud ji nepotřebujete použít. Tím získáte více prostoru v horním koši.

DŮLEŽITÉ: Je třeba dbát na to, aby se oplachovací ramena mohla volně pohybovat, když je nádobí vyskládáno v myčce.

Nastavení horního koše

Vaše myčka nádobí má nastavitelnou výšku umístění horního koše, kterou můžete měnit a dosáhnout tak nejvhodnější polohy jeho výšky pro mytí vloženého typu nádobí.

1 2 3 4

o Výšku umístění horního koše je možno nastavit vytáhnutím horního koše z vodících opěr. Dlouhé předměty, jako jsou nože a salátové přibory by měly být umístěny tak, aby nepřekážely při otáčení mycích ramen.

o DÜLEŽITÉ: Když vysouváte horní koš z vodících opěr, musí být prázdný.

○ Chcete-li uvolnit horní koš do vyšší polohy, nejprve odklopte lištu na konci (1) a poté vyjměte koš z myčky.

○ Zvedněte koš nahoru tak, aby spodní kolečka mohla být posunuta.

○ Umístěte spodní kola pevně do nové polohy (3) a zacvakněte (4) lištu tak, aby byl koš bezpečně na místě a nehýbal se.

Naplnění dolního koše

Dolní koš je nejvýhodnější používat pro mytí velkého a více znečištěného nádobí, jako jsou kuchyňské pánve, víka kuchyňských pánví a servisní talíře. Do dolního koše můžete také umístit poháry a různé druhy talířů.

7 8 12 9 10

1. Talíře

2. Polévkové talíře

3. Dezertní talíře

4. Misky

5. Košík pro příbory

6. Servírovací talíře

○ Diagram nahoře Vám slouží jako vzor, jak nejlépe naplnit spodní koš.
o Kuchyňské pánve a servisní misky musí být vždy umístěny spodními částmi směrem nahoru.
○ Hluboké kuchyňské pánve musí být nakloněny šikmo, aby z nich mohla vytékat voda.

Košík pro příbory

Příbory je nutno umístit dovnitř košíku pro příbory. Takto naplněný košík pro příbory se umístí do vhodného místa v dolním koši. Je třeba se ujistit, že příbory nejsou ve větším množství moc těsně u sebe, to by totiž mohlo způsobit špatné výsledky mytí.

○ Pro zajištění nejlepších výsledků mytí je nutno příbory vkládat do košíku pro příbory horními otvory.

- Pokud použijete pouze polovinu košíku na příbory vytvoříte si tak více místa na hrnce a pánve. Pokud máte košík na příbory pouze v poloviční velikosti, můžete ho také dát do horního koše.

Vkládání talířů a příborů

VůmyčceůnádobíůSEůNESMÍůůhadryůůproůůdomácnost,ů houbyůůaůdalsíůůpředměty,ůkteréůmohouůnásávatů vodu,ůumývat.ů

o Před vložením nádobí do spotřebiče nejprve odstraňte zbytky jídel a změkčete zbytky spálené potravy v pánvích.
o Po vložení nádobí zkontrolujte, zda se ramena ostřikovače pohybují volně. Pokud přichází rameno ostřikovače při pohybu do kontaktu s některým kusem nádobí, změňte uspořádání vloženého nádobí.
○ Hrníčky, sklenice, pánve apod. musí být vloženy spodními částmi směrem nahoru, aby se v nich nemohla shromažďovat voda.
o Příbory a nádobí se nesmí navzájem překrývat; důsledkem může být nedostatečné umytí nádobí.
○ Zamezte vzájemnému dotýkání se sklenic v myčce nádobí, neboť může dojít k jejich poškození.
o Malé předměty je možno umístit do košíku pro příbory.

Následující položky NEJSŮU vhodné pro mytí v myčce nádobí:

o Příbory s rukojetí z perletě, dřeva, rohoviny a porcelánu.
o Plastové předměty, které nejsou tepelně odolné.
o Příbory, které se skládají z přilepených částí, které nejsou tepelně odolné.
o Příbory nebo hliněné slepované nádobí.
o Měděné nebo cínované předměty.
○ Olovnaté křištálové sklo.
o Dřevěné mísy.
o Předměty ze syntetických vláken.

Následující položky jsou podmíněně vhodné pro mytí v myčce nádobí:

o Kameninové nádobí je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.

○ Plastové předměty (jako jsou krabičky na jídla) je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.
○ Glazurované hliněné nádobí může po opakovaném mytí v myčce vyblednout.
o Stříbrné a hliníkové předměty mohou po mytí v myčce nádobí měnit zabarvení.
- Jakékoli zbytky potravy na stříbrných předmětech je nutno vždy okamžitě odstranit, jinak dochází na předmětech ke změně jejich zabarvení.
○ Některé druhy skla se mohou po mnoha umytích v myčce zakalit nebo vyblednout.

Tabulka mycích programů

Úsporný program je vhodný pro mytí běžně znečištěného nádobí a je nejvíce efektivní, pokud jde o spotřebu vody a energie.

Program Druh potravin		Množství zabytků potravin	Popis zbytků potravin	Popis mycího cyklu	Kombinovaný prostředek? (např. 3 in 1)
INTENZÍVNÍ	Polévky, Omáčky, Brambory, Těstoviny, Rýře, Vejce, Pečené nebo smažené jídlo	Větší množství	Zaschlé zbytky potravin	Předmytí horkou vodou. Mytí při 70°C. Oplach studenou vodou. Oplach horkou vodou. Sušení	ANO
NORMÁLNÍ				Přemytí studenou vodou. Mytí při 55°C. Oplach studenou vodou. Oplach horkou vodou. Sušení.	ANO
EKONOMICKÉ	Polévky, Brambory, Těstoviny, Rýže, Vejce, Pečené nebo smažené jídlo.	Malé množství	Mírně zaschlé.	Přemytí studenou vodou. Mytí při 50°C. Oplach studenou vodou. Oplach horkou vodou. Sušení.	ANO
SKLO	Nápoje, např. káva, mléko, studené nápoje	Velmi malé množství.	Mírně zaschlé.	Mytí při 45°C. Oplach teplou vodou. Oplach horkou vodou. Sušení.	ANO
RYCHLÉ R	Koláče, Saláty.	Velmi malé množství.	Mírně zaschlé.	Krátké mytí při 40°C. Oplach studenou vodou.	NE
OPLACH	Oplach, který se používá pokud je nádobí několik dní po mytí stále v myčce.			Krátké mytí studenou vodou, aby se zabránilo zaschnutí zbytků jídla.	NE
SUŠENÍ	Pro nádobí, které je třeba jen opláchnout a osušit.			Oplach horkou vodou při 65°C. Sušení.	NE

	startů	Mycíuprostředek		Plaščníhoř	Odžněvý (minuty) *ů	Spotřebaů energieů (kWh)ů	Spotřebaů vodyů (litres)ů
		Předmytíů	Hlavníů
INTENZÍVNÍ	ANO	5g	25g	ANO	122	1.44	18
NORMÁLNÍ	ANO	5g	25g	ANO	102	1.11	15
EKONOMICKÉ**	ANO	5g	25g	ANO	162	1.05	14
SKLO	ANO	-	15g	ANO	92	1.01	12
RYCHLÉ	ANO	-	15g	-	31	0.40	9
OPLACH	ANO	-	-	-	12	0.02	3
SUŠENÍ	ANO	-	-	ANO	55	0.90	5.5

ř Časy mycích programů, které jsou uvedeny v tabulce jsou pouze orientační. Vezměte prosím na vědomí, že vnější faktory mohou ovlivnit vnější faktory – jsou to např. teplota zásobované vody nebo tlak vody.

řř Ekonomický program je testovací program pro EN 50242.

Nastavení mycího programu

Ujistěteůůse,ůůžeůůbylyůůdodrženyůůpokynyůůoddíluůůPředů prvnímůpoužitím.ů

○ Zkontrolujte, zda spotřebič potřebuje doplnit leštící prostředek nebo sůl.
○ Vytáhněte horní a spodní koš, poté je naplňte nádobím podle pokynů pro jejich naplňování.
○ Zatlačte horní a spodní koš plně dozadu do jejich polohy.
o Přidejte mycí prostředek – podle informací v tomto návodu.

A

o Pomocí tlačítka ZAP/VYP (1) zapněte spotřebič.

○ Stiskněte tlačítko pro volbu programu (G) pro vybrání programu vhodného pro mytí vloženého nádobí. Rozsvítí se indikátor příslušného programu (F) pro označení vybraného programu.

• Pevně uzavřete dvířka tak, až uslyšíte zacvaknutí dvířkového zámku.
• Indikátor zvoleného programu začne blikat a po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.

Změna mycího programu

DÜLEŽITÉ:üZměnuůmycíhoůprogramuůjeůmožnoůprovéstůpouzeů vůdobě,ůůkdyůůmycíůůcyklusůůprávěůůnastartoval;ůůvůopačnémů případěůůbyůseůjižůůmycíůůtabletyůůmohlyůůuvolnitůůneboůbyůůmohlau unikatůhorkáůvoda.ů

○ Stiskněte a podržte po dobu 3 sekund tlačítko volby programu (G) toho mycího programu, který předtím začal probíhat.

Myčka poté zruší stávající program a Vy poté stiskněte tlačítko volby programu pro volbu správného mycího programu.

Přidání dalšího nádobí

Důležité: Toto by mělo nastat pouze v případě, že mycí program právě začal, protože poté se již rozpustí mycí prostředek nebo může nastat únik horké vody z myčky.

○ Otevřete dvířka myčky, tím pozastavíme současný program. Počkejte, až se mycí ramena zastaví a poté dvířka můžeme plně otevřít.

○ Budte opatrní v případě, že z myčky uniká horká voda. Myčka pípne desetkrát každých 30 vteřin, zatímco jsou dveře otevřené.

- Do myčky pridejte zapomenuté nádobí – do horního nebo spodního koše.

○ Zavřete dveře myčky. Po zhruba 10 sekundách bude mycí program automaticky pokračovat.

Na konci mycího programu

○ Ozve se 6 pípnutí ve chvíli, kdy mycí cykl skončí. Všechny indikátory programů se rozsvítí (F).

o Otevřete dveře spotřebiče.

○ Vyčkejte zhruba 15 minut předtím, než nádobí budete z myčky vyndávat. Nádobí je totiž horké a křehké – vyhnete se tím problémům.

Funkce odloženého startu

o Zkontrolujte, zda spotřebič potřebuje leštidlo a sůl a případně doplňte.

○ Vytáhněte horní a dolní koš, poté je naplňte v návaznosti na informace v tomto návodu.

○ Zatlačte oba koše zpět na místo.

o Do myčky dejte mycí prostředek, dle instrukcí v návodu a zapněte přívod vody.

A

o Zapněte spotřebič pomocí tlačítek ZAP/VYP (A).

○ Okamžitě stiskněte tlačítko odloženého startu (J), a vyberte požadovanou prodlevu. Indikátory odloženého startu (I) se rozsvítí na dobu na kterou byl odložený start nastaven.

○ Chcete-li zrušit funkci odloženého startu v této fázi, je třeba stisknout tlačítko odloženého startu (J), dokud nezmizí indikátor startu (I).

○ Stiskněte tlačítko programu (G), vyberte si vhodný mycí program. Indikátor vybraného mycího programu (F) se rozsvítí.

○ Zavřete pevně dveře myčky, abyste slyšeli zamykání dvířek myčky. Indikátor odloženého startu (I) začne blikat, dokud neuplyne doba naprogramovaného odloženého startu.

o tdyž již uplynula doba nastavení odloženého startu, myčka automaticky spustí vybraný mycí program.

Funkce 3 v ü

o Funkce 3 v 1 nám umožňuje efektivně využít kombinované mycí tablety během mycího cyklu.

o Tuto funkci lze nastavit při použití těchto mycích programů: Intenzivní, Normální, Sklo a Ekonomy.

o Poté, co jste vložili nádobí do myčky, přidali mycí prostředek a vybrali mycí program, stiskněte tlačítko 3 v 1 (C). Indikátor programu 3 v 1 (H) se rozsvítí.

o Zavřete dveře myčky, po několika vteřinách začne mycí program.

Úspora energie během mytí nádobí

Vkládání nádobí

o Viz. Kapitola o umístění nádobí v myčce pro co nejúčinnější mytí.

○ Myčku spouštějte pouze v případě, kdy je dobře připojení ke zdroji el. energie a také pokud je dobře připojená ke zdroji vody.

○ Zkontrolujte, zda jste vybrali nejvhodnější program pro naplnění myčky a pro nádobí v ní.

- Úsporný program myje Vaše nádobí při nižší teplotě a využívá během mytí méně vody. To je ohleduplnější k životnímu prostředí a také to pomáhá snižovat náklady za energii, stejně tak i za vodu.

Použití

o Čistěte filtry myčky pravidelně, aby myčka udržovala nádobí čisté a také aby byla účinná.

o Vždy spotřebič po dokončení mycího programu vypněte, ušetříte tím energii.

○ Není třeba nádobí oplachovat před mytím. Pokud ale dáváte oplachu přednost, dělejte tak pomocí studené vody.

o Používejte kratší programy a nižší teploty, krom nejšpinavějšího nádobí. Moderní mycí prostředky by měly být efektivní i při nižších teplotách.

Čištění a údržba

DÜLEŽITÉ:ůůPředůůzahájenímůůvlastníhoůůčištěníů nejprveůůodpojteůůspotřebičůůodůůzdrojeůůelektrickéů energie.ů

ü

ü

Po každém mytí

Po každém mycím cyklu, byste měli přístroj vypnout pomocí tlačítek ZAP/VYP (A).

Nechte dveře pootevřené, aby se pachy a vlhkost dostaly z myčky.

Dveře by neměly být zcela otevřené, aby se zabránilo potencionálnímu nebezpečí.

Těsnění dvířek

Jedním z hlavních faktorů, které způsobují zápach tvoří zbytky jídla v myčce, což nastane pokud dveře necháte zcela zavřené.

Těsnění myčky by mělo být pravidelně čištěno pomocí vlhké houbičky,

Čištění ovládacího panelu

Důležité: Nepoužívejte abrazivní čisticí prostředky nebo domácí čističe na kontrolní panel a provozní části.

Kontrolní panel čistěte pomocí vlhkého hadříku a teplé vody.

Čištění dveří

Pro čištění okrajů kolem krajů dveří byste měli použít měkký, vlhký hadřík.

Aby se zabránilo vniknutí vody do dveřního zámku nebo na elektronické komponenty, nepoužívejte sprejové čističe.

Nepoužívejte žádné abrazivní čističe nebo drátěnky pro vnitřní ani vnější povrch, protože to může tyto povrchy poškodit.

Systém filtrů

Váš spotřebič je vybaven tříúrovňovým filtrováním; z důvodu snadného přístupu je celý systém umístěn v základně myčky nádobí.

1. Hlavní filtr
2. Hrubý filtr
3. Jemný filtr

Hlavní filtr

V tomto filtru jsou zachyceny částečky potravin a nečistot a jsou rozmělněny pomocí speciální trysky na dolním ramenu ostřikovače. Tyto zbytky jsou poté spláchnuty do odpadu.

Hrubý filtr

V tomto filtru jsou zachyceny větší kousky, jako jsou kosti nebo sklo, které by mohly ucpat odpad.

Jemný filtr

Tento filtr zachycuje nečistoty a zbytky jídel v prostoru jímky a zamezuje tak jejich opětovnému vracení na nádobí v průběhu mycího cyklu.

DÜLEŽITÉ:ÜI když je filtrační systém účinný, není Vaše myčka ale jednotkou pro likvidaci odpadu. Všechny předměty, které budou umývány v myčce nádobí, musí být před jejich vložením do spotřebiče zbaveny zbytků potravin.Ů

Čištění filtrů

Pro zajištění nejlepší výkonnosti a nejlepších výsledků je nutno celou sestavu filtrů důkladně a pravidelně čistit (nejlépe po každém mycím cyklu).

1. Otočte hrubý filtr proti směru otáčení hodinových ručiček a poté jej vytáhněte směrem nahoru. Opláchněte tuto část pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.

2. Vytáhněte hlavní filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.

1. Vytáhněte jemný filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.

2. Vratte zpět jemný filtr do jeho místa.

3. Vraťte zpět hlavní a hrubý filtr zpět do jejich původních míst v základně myčky nádobí. Hrubý filtr musíte otočit po směru otáčení hodinových ručiček, aby se uzamknul ve své poloze.

DÜLEŽITÉ: Myčka nádobí nesmí být nikdy nastavena na mycí cyklus, pokud nejsou vyčištěné filtry namontovány zpět do spotřebiče.

UPOZORNĚNÍ: Pokud se rozbije sklenice uvnitř zařízení, musíte zkontrolovat ještě před tím, než myčku znovu použijete, že není ve filtru žádné sklo. Mohlo by způsobit selhání odčerpávání.

Čištění ostřikovacích ramen

Ostřikovací ramena je nutno čistit pravidelně, aby se zamezilo ucpání trysek ramen ostřikovače a ložisek usazeninami tvrdé vody.

○ Pro vyjmutí horního ramene (4) vyšroubujte matici a odstraňte podložku, která je posazena na horní části ramena ostřikovače.

5

○ Pro vyjmutí spodního ramene (5) ho opatrně vytáhněte nahoru.

○ Ostřikovací rameno ostříkejte teplou vodou s mýdlem a pro vyčištění trysek použijte jemný kartáček.

Ostřikovací rameno pečlivě opláchněte a poté jej namontujte zpět na místo. Ujistěte se, že dolní ostřikovací rameno (5) je zajištěno na správném místě a horní ostřikovací rameno (4) je pevně přišroubováno.

Systém chybových kódů poruch

Pokud Váš spotřebič zjistí, že nepracuje správně, kontrolky programů se mohou rozblikat.

U následujících chybových kódů si může zákazník závadu odstranit sám, přičemž musí dodržet dále uvedené pokyny.

Předůzahájenímůpracíůnaůjakékoliůúdržběůspotřebičeůjeůnutnoů nejprveůspotřebičůodpojitůodůelektrickéůsítě.ů

Bliká kontrolka programu Intenzivní, Normální a Ekonomický

Doba plnění vodou delší než očekávaná.

o Zkontrolujte tlak vody v rozvodu dodávky vody.

o Vyčistěte sítko filtru u přívodní hadice vody.

o Ujistěte se, že přívodní hadice není zauzlená nebo zmačknutá.

○ Ujistěte se, že vodní kohoutek, ke kterému je spotřebič připojen, je plně otevřen.

o Ujistěte se, že přívodní hadice je správně napojená

Blikají kontrolky programů Intenzivní, Normální a Sklo

Spotřebič detekoval přítomnost vody v základně.

○ Zkontrolujte, zda není odtoková hadice zauzlená nebo zmačknutá.

○ Zkontrolujte, zda nejsou někde v odtokové hadici zablokovaná místa, nebo zda není ucpán odtokový systém, ke kterému je spotřebič připojen.

○ Odtoková trubka může být umístěna příliš vysoko nebo nesprávně. Pročtěte si pokyny pro instalaci a zajistěte její správnou instalaci.

- Jakmile jste odstranili závadu, která způsobila zobrazení daného kódu závady, připojte zpětně spotřebič ke zdroji síťového napájení.

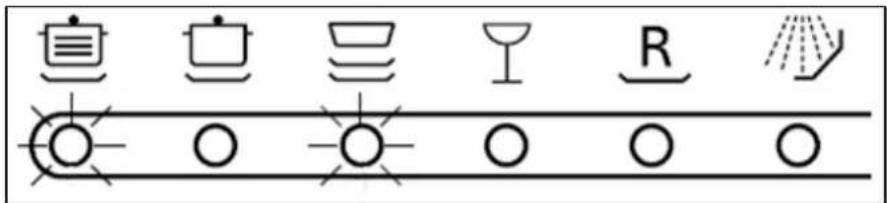

Bliká kontrolka programu Ekonomický a Intenzivní

V základně byla zjištěna voda.

○ Odtoková trubka může být umístěna příliš nízko nebo nesprávně. Pročtěte si pokyny pro instalaci a zajistěte její správnou instalaci.

○ Zkontrolujte, zda není odtoková hadice zauzlená nebo zmačknutá.
- Jakmile podniknete kroky k nápravě problému, který způsobil poruchu, připojte přístroj zpět do elektrické sítě.
o Přístroj zapněte pomocí tlačítka ZAP/VYP (A) a nastavte mycí program, pomocí tlačítka programu (G).

DŮLEŽITÉ: Pokud se na displeji zobrazí jiný chybový kód, nepokoušejte se odstranit závadu sami, ale kontaktujte Servisní oddělení Baumatic.

Pokud se po provedení výše uvedených rad a odstranění kódu závady, znovu objeví tento kód závady, vypněte spotřebič a odpojte jej od elektrické sítě. Poté pozvěte technika k prohlídce spotřebiče.

Kontaktujte servisní oddělení Baumatic na telefonním čísle 800 185 263.

Pokud se návštěva servisního technika uskuteční v rámci záruční doby a technik zjistí, že závada byla způsobena některým z důvodů z uvedeného seznamu chybových kódů, a který zákazník zrušil, můžete nést odpovědnost za náklady, související s tímto servisem.

Všeobecná diagnostika

Problém Možné příčiny Co dělat
Spodní mycí rameno se neotáčí správně.	Sprchovací rameno je blokováno zbytky jídla nebo jiným předmětem.Sprchovací rameno je blokováno předmětem v dolním koši.	Vyčistěte rameno pomocí pokynů v tomto návodu.Změňte uspořádání předmětů v dolním koši.
Zásobník mycího prostředku nejde zavřít.	Zásobník mycího prostředku byl přeplněn.Zacvakávací mechanismus je ucpaný zbytky mycího prostředku.	Řidte se pokyny výrobce pro použití správného množství mycího prostředku.Použijte vlhký hadřík k odstranění zbytků mycího prostředku v zásobníku.
Indikátor mycího cyklu je rozsvícen i po skončení mytí.	Přístroj je stále zapnutý.	Použijte tlačitko ZAP/VYP (A) k vypnutí myčky.
Zbytky mycího prostředku jsou přilepené v zásobníku na mycí prostředek.	Zásobník na mycí prostředek byl vlhký, když se tam prostředek vkládal.	Zásobník na mycí prostředek musí být suchý, než se do něho vloží mycí prostředek. Tím se vyhnete přilepení.
Voda zůstává uvnitř spotřebiče po ukončení programu.	Zablokovaná hadice nebo uzel na ní.Filtry jsou zanešené.Program stále běží.	Zkontrolujte, zda na hadici není uzel nebo jestli není blokovaná.Vyčistěte filtr pomocí příslušných instrukcí.Počkejte až skončí mycí program.
V myčce je neobvyklé množství pěny.	Použitý nesprávný mycí prostředek.Rozlity lešticí prostředek se dostal ven během mycího cyklu.	Použijte pouze speciální prací prostředek na myčky a řidte se pokyny výrobce pokud jde o dávku.Vytřete rozlité leštidlo v myčce před zahájením mycího programu, aby se zabránilo nadměrnému pěnění. Pokud k tomu dojde, otevřete dveře myčky a nalijte do ní 1 litr studené vody. Poté spustte program Oplach. V případě potřeby opakujte.
Přístroj se náhle zastavuje během mycího programu.	Odpojte připojení elektriky k přístroji.Dodávka vody byla přerušena.	Znovu připojte přístroj k elektrice nebo vyčkejte na její znovu zapnutí.Zkontrolujte, zda byla přívodní hadice správně připojená a kohoutek je zapnutý a funkční.
Z myčky se ozývá klepavý	Ostřikovací rameno klepe do nádobí uvnitř	Změna uspořádání nádobí v horním/dolním koši s ohledem na
zvuk během programu.	spotřebiče. informace v	tomto návodu.
Chrastavý zvuk je slyšet z myčky během mycího programu.	Nádobí není správně naskládané v mycích koších.	Změna uspořádání nádobí v horním/dolním koší s ohledem na informace v tomto návodu.
Klepavý zvuk se ozývá ze sacích ventilů.	Je to způsobeno tím, že vodovodní potrubí bylo položeno.	Toto nemá vliv na funkci myčky, także není třeba žádné řešení. Máte-li jakékoliv pochybnosti, obraťte se prosím na kvalifikovanou osobu.
Zbytky jídla jsou přilepení na nádobí a přibory.	Myčka nebyla správně naplněna a ramena nemohla tedy dosáhnout ke všem kusům nádobí.Koše byly přeplněné.Věci v koších se vzájemně dotýkaly.V zásobníku nebylo umístěno dostatečné množství mycího prostředku.Zvolený mycí program nebyl dostatečně silný.Otáčení sprchovacího ramen(e) bylo blokováno nádobím.Trysky mycích ramen jsou blokovány zbytky jídla.Filtry jsou blokovány.Filtry byly nesprávně namontovány.	Postupujte podle pokynů v této příručce pro správné naplnění košů.Do mycích košů umístěte méně nádobí.Umístěte nádobí tak, aby se nedotýkalo.Zvyšte množství mycího prostředku.Vyberte intenzivnější program.Změňte uspořádání věcí v koši.Vyčistěte ostřikovací ramena pomocí pokynů v návodu.Vyčistěte filtry podle pokynů v návodu.Zkontrolujte, zda jsou filtry ve správné poloze.
Plastové části jsou vybledlé.	Nebylo použito dostatečné množství mycího prostředku.Nebyl použit správný mycí prostředek.Položky nejsou vhodné na mytí v myčce.	Zvyšte množství pracího prostředku.Použijte pouze speciální mycí prostředek pro myčky.Nemyjte tyto věci v myčce.
Na sklenicích	Nebylo použito	Použijte větší množství mycího
a nádobí je bílý povlak.	dostatečné množství mycího prostředku.Množství leštidla bylo malé.Zásobník na sůl je prázdný.Hladina změkčovače vody byla nastavena příliš nízko.Víko zásobníku soli je otevřené.	prostředku.Zvyšte množství leštidla.Ujistěte se, že víko zásobníku soli je bezpečně utažené před spuštěním mycího programu.Změnte nastavení změkčovače vody.Ujistěte se, že víko zásobníku soli je bezpečně utaženo před spuštěním mycího programu.
Špatné výsledky sušení.	Zvolený program nezahrnuje sušení.Hladina leštidla je příliš nízká.Nádobí bylo odstraněno z myčky příliš brzy.	Vyberte program, který obsahuje sušení.Zvyšte hladinu leštidla.Poté, co program skončí, otevřete mírně dvířka myčky a nechte je 15 minut otevřené, než budete vyjímat nádobí ven. To umožní, že nádobí bude vychladlé a suché.
Sklo má matný vzhled.	Hladina leštidla byla nastavena nízko.	Zvyšte nastavení hladiny leštidla.
Skvrny od čaje nebo zbytky rtěnky nejsou zcela odstraněny.	Nesprávný druh mycího prostředku.Teplota mytí byla příliš nízká.	Vyberte jinou značku/typ mycího prostředku.Vyberte program, který dosahuje vyšší teploty nebo více intenzivní program.
Stopy rzi na příborech.	Příbory nejsou dostatečně odolné proti korozi, nebo nejsou vhodné pro mytí v myčce.Obsah soli při mytí je příliš vysoký.	Nemyjte tyto položky v myčce a pokuste se najít vhodné náhrady.Zkontrolujte, zda-li je zavřeno víko zásobníku soli. Nezapomeňte spustit program po naplnění zásobníku soli, který opláchne přebytky.
Sklo je	Byl použit nevhodný	Změňte typ/značku mycího
zastřené a zmizely barvy, které na něm byly.	mycí prostředek.Sklo nebylo vhodné na mytí v myčce.	prostředku.Nemyjte tyto položky v myčce a pokuste si najít náhradu.
Skvrny na skle a příborech, které mají kovový vzhled.	Hladina leštidla je příliš vysoká.	Nastavte nižší hladinu leštidla.

Pokyny pro instalaci

DÜLEŽITÉ:üüINSTALACEüüMUSÍüüBÝTüüPROVEDENAü PŘÍSLUŠNĚüüKVALIFIKOVANOUüüOSOBOU.ü BAUMATICüüSCHVALUJEüüPOUZEüüINSTALACIü PROVEDENOUüüDLEüüTOHOTOüünÁVODU.üüVEŠKERÝü OBALOVÝüüMATERIÁLüüBYSTEüüMĚLIüüZLIKVIDOVATü EKOLOGICKY.ü

Požadavky na otvor pro vestavbu

600 min. 820-870 550 820 - 870 170-220 600 max 596 110

Myčka nádobí Dvířka myčky nádobí Skříňka Min. prostor 50 mm

Obr.2 Minimální prostor, když jsou dvířka otevřená.

Vstupy přívodu elektriny, odpadu a vody

Prostor mezi výřezem a podlahou

o Výřezy, do kterých je nutné Vaši myčku instalovat by měly být velké tak, aby odpovídaly nákresu výše.

○ Mezi myčkou a vrchní deskou by měla být mezera menší než 5 mm. Výška výřezu na myčku se pohybuje mezi 820 – 870 mm v závislosti na výšce nastavitelných nožiček.

Fáze instalace

1. Příprava a instalace nábytkových dveří
2. Nastavení tahu pružiny dveří
3. Připojení myčky k přívodu vody
4. Připojení myčky k odpadu vody
5. Připojení myčky k elektrické síti
   ů. Aplikace parotěsnící pásky
6. Umístění myčky
7. Vyrovnání myčky
8. Zajištění myčky
9. Instalace dekorační lišty

Příprava a instalace nábytkových dveří

DÜLEŽITÉ: Nábytkové dveře nejsou součástí dodávky spotřebiče. Ty byste si měly vybrat stejné jako je zbytek Vaší kuchyně.

Maximální hmotnost dveří nábytku by měla být 5,5 kg. Nábytek dveří by měl mít maximální výšku 725 mm a maximální šířku 598 mm, tlouštka nábytkových dveří by měla být 20 mm.

Použijte instalační šablony, které jsou dodávané spolu se spotřebičem – na šabloně jsou označené potřebné otvory k vrtání na dveřích nábytku.

Vyrovnejte horní okraj šablony (A) s horní hranou dveří nábytku a levý okraj dveří musí být v jedné linii s naměřenou šířkou dveří.

Označte si polohu čtyř upevnění nejprve tužkou. Tento krok opakujte i na pravé straně dveří pomocí šablony.

A B

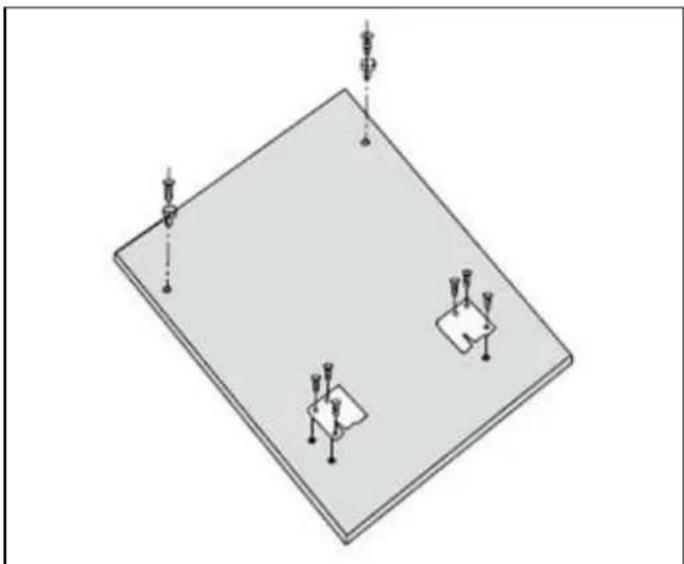

Na osm označených míst vyvrtáme díry o průměru 2 mm. Dávejte pozor, abyste vrtali pouze do dvířek a ne skrz ně. Pokud jsou dvířka vyrobeny z dřevotřísky, je nutné vrtat přes dýhy. Pokud jsou dveře z masivu, je možno díry udělat hlubší.

Připevněte spodní upevňovací držáky na spodní části dvěří.

Horní plastové šrouby jsou připojeny k horní části dekoru dveří.

Plastové šrouby

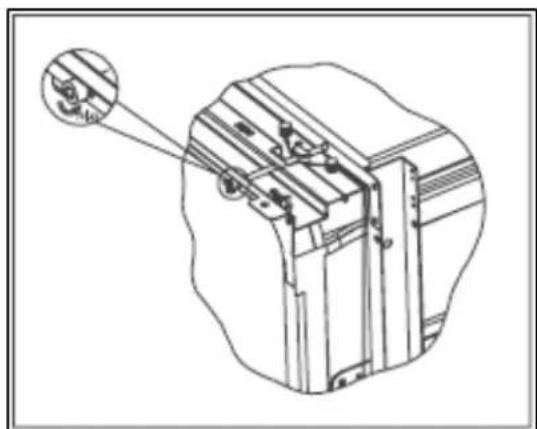

Kovové svorky

Zvedněte nábytkové dveře ke dveřím myčky a vyhledejte dva plastové kolíky v horní části dekoru dveří.

○ Nadzdvihněte nábytkové dveře nahoru směrem k myčce a zajistěte, aby horní a dolní hák byly umístěny v otvorech na vnější straně dveří myčky.

○ Odstraňte malé plastové zátky, které pokrývají otvory na vnitřní straně dveří a upevněte nábytkové dveře na místě pomocí přiložených šroubů. Nezapomeňte zakrýt otvory s plastovými záslepkami, které byly odstraněny dříve.

Nastavení tahu pružiny dveří

○ Dveře myčky jsou uchyceny pružinami. Ty jsou nastaveny továrně, aby se zajistil správný tah pružin a dveře se mohly lehce otvírat a zavírat.
o Po nasazení nábytkových dveří je třeba nastavit tah pružiny dveří.
o Použitím imbusového klíče otáčejte stavěcím šroubem pro napnutí či povolení ocelového lanka.
○ Tah pružiny je nastaven správně, když:-

a) Dveře zůstávají vodorovně, když jsou zcela otevřené.
b) Je možné je lehce zavřít zdvihnutím dveří pomocí prstů.

o ŘPOťORNĚNÍ: Pokud neupravíte tah pružiny dveří, můžete tím způsobit poškození spotřebiče. ů

Připojení myčky k přívodu vody

DÜLEŽITÉ: Nepřipojujte myčku k přívodu vody za použití staré nebo již existující přívodní hadice. Přívodní hadice dodávaná společně s myčkou nádobí je jediná možná, která může být použita.

NEPŘIPOJUJTEůůPŘÍVODNÍůůHADICIůůKůVODNÍMUůůKOHOUTKUůSůTEPLOUůVODOU.ů

o Přívodní hadici naleznete uvnitř kabinetu myčky.

o Připojte přívodní hadici vody k vodovodnímu kohoutku s 3/4" vnějším závitem a ke konektoru spotřebiče pro přívodní hadici.

- Plně utáhněte přívodní hadici jak k vodovodnímu kohoutku, tak i k myčce nádobí. Hadice musí být upevněna tak, aby byla volná a nehrozilo jí zkroucení.

Připojení k odtoku vody

A 100 cm 40 cm

o Zajistěte odtokovou hadici tak, aby se nemohla při chodu myčky nádobí volně pohybovat.

○ Konec odtokové hadice připojte k odpadu s minimálním průměrem 40 mm nebo ji nechte vést do dřezu. Ujistěte se, aby došlo k ohnutí hadice.

o Pokud je to nutné, zapojte spojovací kus pro vypouštěcí hadice (A). Spojovací kus musí být bezpečně připevněn ke

zdi, aby se zabránilo uvolnění vypouštěcí hadice a tím i úniku vody.

Volný konec hadice musí být ve výšce mezi 400 a 1000 mm a nesmí být ponořen do vody.

o DŮLEŽITÉ: Nezasunujte odtokovou hadici příliš hluboko do odpadní trubky, jinak dojde k hromadění vzduchu v sifonu.

- NIKDYůůNEPRODLUŽUJTEůůPŮVODNÍůůDÉLKUůůODTOKOVÉů HADICE.

Přívod elektrického proudu

√ DÜLEŽITÉ:ůůSítováůůzásuvkaůůmusíůůbýtůůpřístupnáůůiůůpoů instalaciůspotřebiče.ů

o PŘED provedením elektrického připojení si nejprve pročtěte údaje na typovém štítku spotřebiče, umístěném na pravé straně vyklápěcích dveří. Ujistěte se, že napětí zásuvky odpovídá napětí uvedenému na typovém štítku.

- TYPOVÝůůŠTÍTEKůůNEODSTRAŇUJTE,ůůNEBOŤůůOBSAHUJEŮ DŮLEŽITÉŮINFORMACE.

○ Zástrčka zalitá v umělé hmotě, která je se spotřebičem dodávaná, musí být připojena pouze do uzemněné a odizolované zásuvky.

o Porušené nebo poškozené napájecí kabely může vyměnit pouze kvalifikovaná osoba. Při výměně se musí použít stejný typ přívodního kabelu.

o Typ napájecího kabelu - H 0 V V - F 3G 1,5.

o DÜLEŽITÉ:ů Doporučujeme myčku nepřipojovat k prodlužovacímu kabelu.

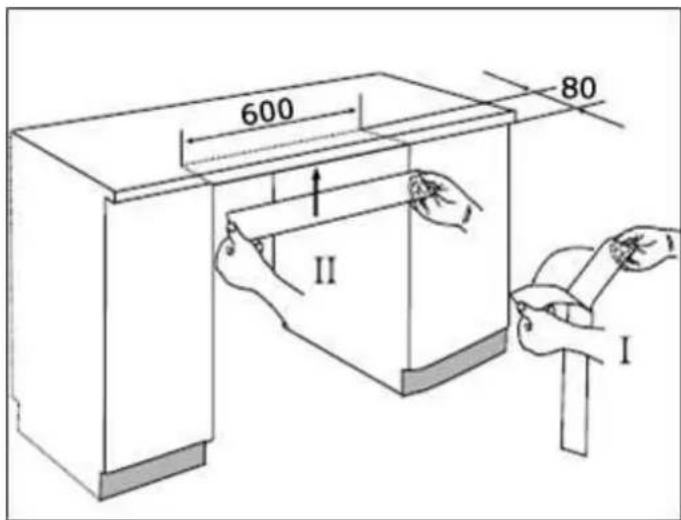

Aplikace parotěsnící pásky

o Parotěsnící páska musí být připevněna na spodní stranu pracovní desky, jako její ochrana proti vlhkosti. Páska odkloní proudění páry, která vystupuje ze spotřebiče, mimo prostor pod pracovní deskou.

o Parotěsnící pásku najdete uvnitř myčky nádobí.

o Spodní část pracovní desky před instalací parotěsnící pásky očistěte.

○ Odstraňte papír na rubu lišty (I).

o Parotěsnící pásku přilepte na spodní stranu pracovní desky (II).

o DÜLEŽITÉ:Ú Opomenutí připevnit parotěsnící pásku by mohlo způsobit poškození vaší pracovní desky.

Umístění myčky nádobí

○ Opatrně odsuňte myčku zpět do pozice, pod pracovní desku.

o K umístění spotřebiče postupujte podle pokynů níže, tak aby se horní část spotřebiče dotýkala spodního pultu pro upevnění.

Vyrovnání myčky

o DÜLEŽITÉ:Ü Myčka musí být v rovnováze, aby správně fungovala.

○ Ujistěte se, že je myčka během vyrovnávání podpírána, jinak by se mohla převrátit.

o Pomocí šroubováku otáčejte šrouby ve směru hodinových ručiček pro zvýšení myčky a proti směru proti směru hodinových ručiček.
○ Zkontrolujte, zda-li je spotřebič v rovnováze ze strany na stranu.
○ Zkontrolujte, zda-li je spotřebič v rovnováze zepředu do zadu.

Zajištění myčky

Myčka musí být zajištěna k pracovní desce. To lze provést jedním ze dvou způsobů:-

o Standardníů pracovníů deskaů – Instalační hák umístěte do pozice znázorněné na obrázku.
o Pomocí dvou šroubů do dřeva zajistěte hák k pracovní desce.
o Tyto šrouby by měly být pevně utažené.

- Mramorová/žulováů pracovníů deskaů – Tento materiál neumožňuje použít šrouby skrz spodní část pracovní desky.

○ Na obou stranách přední hrany kabinetu myčky se nacházejí gumové zarážky. Vyjměte tyto zarážky, čímž odkryjete předvrtaný otvor na obou stanách myčky.

○ Myčku zajistěte k nábytku na obou stranách pomocí šroubů do dřeva skrz předvrtané otvory. Tyto šrouby by měly být pevně dotaženy.

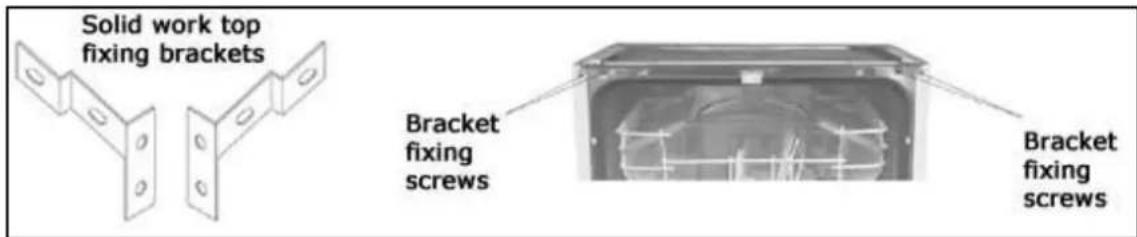

Horní upevňující držáky

Držák upevňujících šroubů

Instalace dekorační lišty

Dekorační lišta může být instalována ve spodní části myčky, podle pokynů výrobce.

Pokud je podstavec ve své poloze, pomalu otevřete dvířka myčky a zkontrolujte, zda dvířka nebouchají do podstavce nebo jej neodírají.

Pokud ano, zbytek spodní hrany nábytkových dvířek na podstavci musí být označen a poté snížen. Zde by měl být výřez v podstavci, který bude poskytovat minimálně 3 mm otvor mezi spodní částí nábytkových dvířek a podstavcem, aby se s dvířky dalo volně pohybovat.

Odstraňte podstavec a upravte ho dle Vaší potřeby. Možná budete chtít natřít vhodným lakem, aby se zabránilo namáčení tohoto kusu. Poté vyměňte podstavce.

Před prvním použitím

Před prvním použitím spotřebiče zkontrolujte následující:

o Zda je myčka nádobí v rovině a uchycená na místě.
o Zda je vodovodní kohoutek plně otevřen.
○ Zda na některém konci přívodní nebo odtokové hadice nedochází k netěsnostem.
o Zda jsou přívodní a odtoková hadice řádně utaženy.
o Zda nejsou přívodní a odtoková hadice zauzlovány.
o Zda je zapnuto napájení.
o Zda byl změkčovač vody naplněn 1 litrem vody a solí.
o Zda byl doplněn zásobník leštícího prostředku.

Baumatic čisticí prostředky

o BC00ů – Čistič a odmaštovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC004 – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na 800 ú85 263 a zde sdělte kód výrobku.

Důležité informace a závěrečná upozornění

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol. s r.o. Rybná 682/14 110 00 Praha 1

Tel:[phone]

www.baumatic.cz

nechnická data

Informační list

Výrobce BAUMATIC
Číslo modelu BDWI600-EU
Standardní sady nádobí 12
Třída energetické účinnosti (ů) A
Roční spotřeba energie (2) 328 kWh
Spotřeba energie standardního mycího cyklu	1.05 kWh
Spotřeba energie ve vypnutém stavu	0.00 W
Spotřeba energie v režimu ponechání v zapnutém stavu	0.75 W
Roční spotřeba vody (3) 3920 litrů
Třída účinnosti sušení (4) A
Standardní mycí cyklus (5) Úsporné mytí 50°C
Doba trvání standardního mycího cyklu	162 minut
Hlučnost 55 dB
Typ instalace Vestavná

(ů) Na stupnici od A+++ (nejvyšší účinnost) do D (nejnižší účinnost).
(2) Roční spotřeba energie na 280 standardních mycích cyklů při použití studené vody a programů s nízkou spotřebou. Skutečná spotřeba energie závisí na způsobu použití spotřebiče.
(3) Roční spotřeba vody při 280 standardních mycích cyklů. Skutečná spotřeba vody bude záviset na tom, jak se zařízení používá.
(4) Na stupnici od A (nejvyšší účinnost) do G (nejnižší účinnost).
(5) Tento program je vhodný pro mytí normálně znečištěného nádobí a je nejvíce efektivní z hlediska kombinované spotřeby energie a vody.
