NÁVOD K OBSLUZE BDS461SS BAUMATIC

BDSů61SS ú5 cm Polointergrovaná myčka nádobí

INSTRUCTION MANUAL

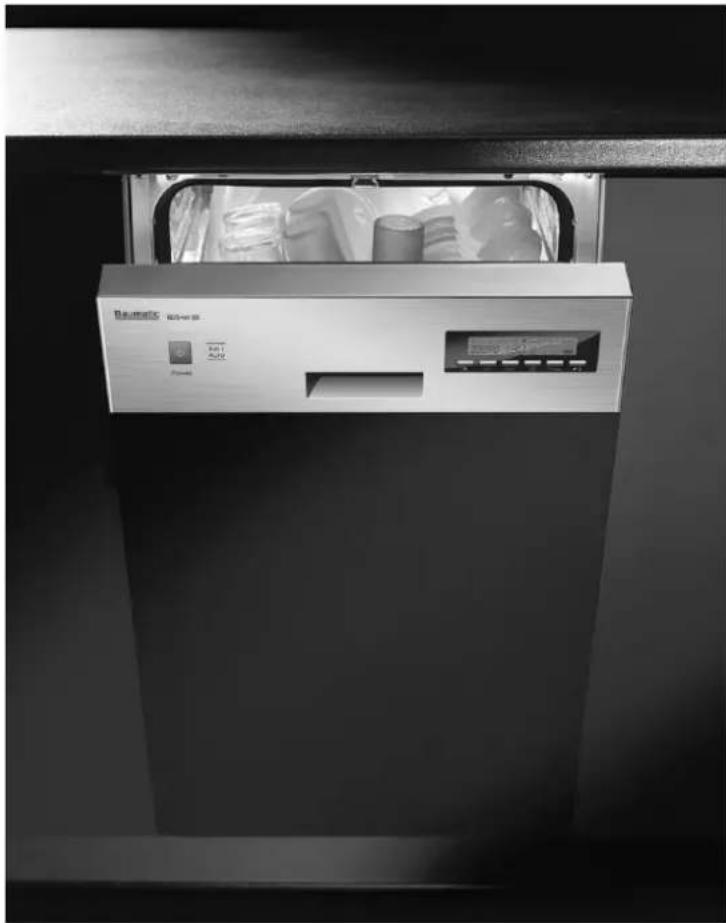

Návod k obsluze pro Váš přístroj Baumatic BDSů61SS ú5 cm Polointegrovaná plně elektronická myčka nádobí

POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní získat co nejvíce z vašeho zařízení. Uchovejte jej prosím na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

DD 14/05/10

Obsah

Ochrana životního prostředí 5

Důležité bezpečnostní informace 6

Specifikace 9

Rozměry výrobku a otvoru 9

Specifikace výrobku 9

Údaje o energetické účinnosti 10

Elektrické údaje 10

Popis spotřebiče 10

Ovládací panel 11

LCD displej 11

Používání myčky nádobí 12

Před prvním použitím 12

Naplnění solí určené pro myčky nádobí 12

Naplnění leštícího přípravku 14

Nastavení úrovně leštícího prostředku 15

Plnění dávkovače mycího prostředku 15

Naplnění horního koše 16

Nastavení horního koše 17

Naplnění dolního koše 18

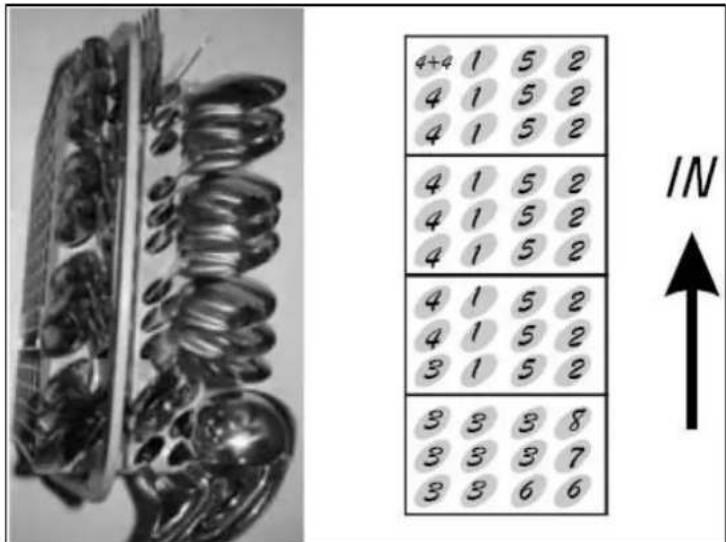

Košík na příbory 19

Vkládání talířů a příborů 20

Tybulka mycích programů 22

Nastavení mycího programu 23

Změna mycího programu 24

Přerušení mycího programu 25

Na konci mycího programu 25

Mycí program 3 v 1 25

Automatický program 27

Nastavení poloviční náplně 27

Nastavení odloženého startu 28

Čištění a údržba 29

Čištění filtrů 30

Čištění ramen ostřikovače 31

Čištění ovládacího panelu 31

Čištění dveří 32

Systém chybových kódů poruch 32

Hlavní odstraňování závad 34

Instalace 36

Požadované rozměry 36

Připravení a instalace nábytkové desky 38

Nastavení pružin dveří 40

Připojení myčky k přívodu vody 40

Připojení vypouštěcí odtokové hadice 42

Připojení do elektrické sítě 43

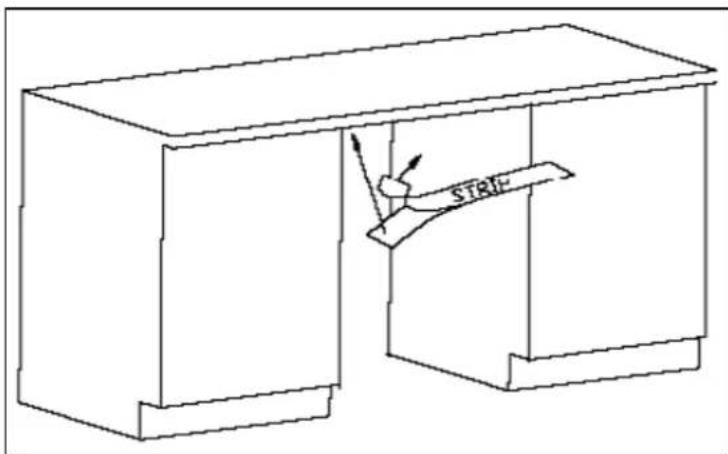

Nalepení parotěsnící pásky 44

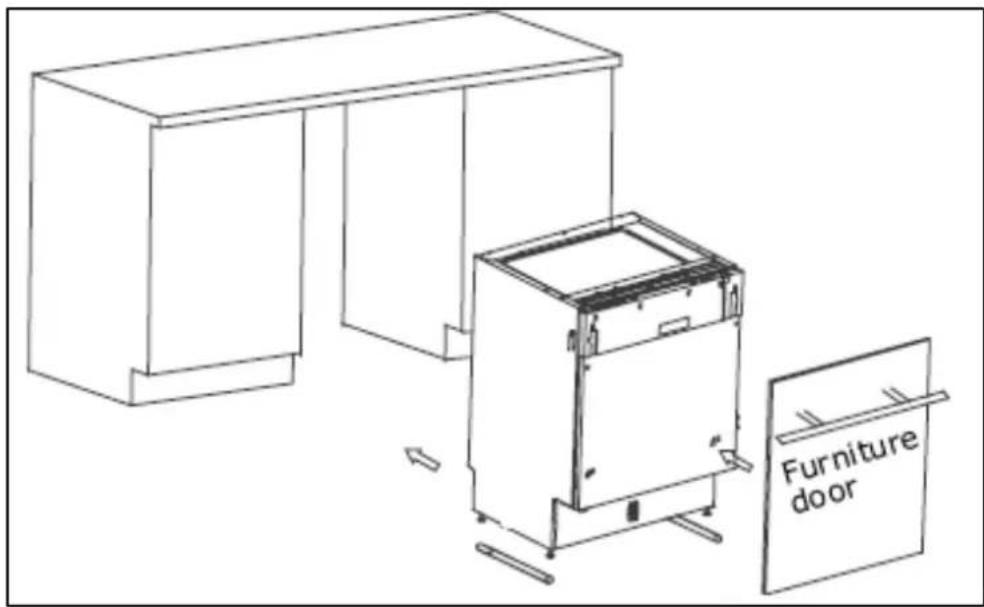

Umístění myčky na stálé místo 45

Zabezpečení myčky nádobí 46

Před prvním použitím 46

Baumatic čistící prostředky 47

Technická data 48

Kontakty 49

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24-měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím uchovejte si také účet o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme kontaktujte naše servisní středisko :

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje :

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které vám umožní získat od vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím důkladně pročtěte tuto instrukční příručku. Pokud vám nejsou jasné jakékoli informace uvedené v této příručce, prosím spojte se s Technickým oddělením Baumatic.

Všeobecné informace

• Opravy vašeho spotřebiče smí provádět pouze odborný pracovník společnosti Baumatic nebo některý z jeho autorizovaných servisních pracovníků. Každý pokus nezkušené osoby opravovat tento spotřebič může vést ke zranění nebo k poškození myčky nádobí.
• Pokud zjistíte, že je napájecí kabel poškozen, nesmí být spotřebič použit. Totéž platí pro případ, že je poškozena horní plocha, ovládací panel, nebo podstavec. Při těchto poškozeních se totiž mohou volně zpřístupnit vnitřní komponenty spotřebiče.
• Spotřebič je nutno vypnout a odpojit od elektrické sítě vždy před každým prováděním čištění a údržby.
  o Při odpojování spotřebiče od zásuvky nevytahujte nikdy zástrčku taháním za kabel.
  o Na spotřebič se nesmí stríkat proud vody.
  ○ Pokud je myčka nádobí v provozu, může docházet k zahřátí jejího vnějšího povrchu.
  o Malá zvířátka mohou rozkousat síťové kabely nebo vodní hadice, což může být příčinou úrazu elektrickým proudem.

Instalace

o Musí být zásadně dodrženy pokyny pro instalaci, uvedené v tomto manuálu.
- Kompletní instalace musí být v souladu se všemi požadavky příslušných stavebních předpisů a místních vodohospodářských orgánů.
o Před prvním použitím spotřebiče zásadně dodržte kroky, uvedené v oddílu „Před prvním použitím“ v tomto manuálu.
o Při instalaci spotřebiče budte opatrní, aby nedošlo k zachycení přívodního napájecího kabelu pod vlastní spotřebič.
o V žádném případě neměňte ani neupravujte technické parametry spotřebiče.

Denní používání

Tento spotřebič je navržen pouze pro mytí nádobí v domácnosti. Pokud bude myčka nádobí používána k jiným účelům, nebo bude nesprávně obsluhována, společnost Baumatic nepřebírá žádnou odpovědnost za jakékoli vzniklé škody, ke kterým může v takovém případě dojít, a současně zaniká i záruka na výrobek.

o Po použití spotřebiče se doporučuje odpojit spotřebič od elektrické sítě vytažením zástrčky a uzavřít přívod vody.
o Mycí prostředky, leštící prostředky a sůl, které vkládáte do spotřebiče, musí být určeny pro automatické myčky nádobí. Pokud jde o dávkování, je nutno dodržovat pokyny výrobce mycího prostředku.
○ Ostré nože a nože s dlouhým ostřím, pokud jsou postaveny v košíku pro příbory v kolmé poloze, představují bezpečnostní riziko. Doporučujeme tyto části příborů uložit vodorovně do horního košíku.
o Neměli byste mýt žádné části nádobí, které příšly do kontaktu s korosivními, kyselými nebo alkalickými chemikáliemi, barvou, benzinem, železem nebo ocelovým odpadem.
o Neměli byste otevírat dveře, pokud spotřebič již pracuje podle nastaveného programu. V závislosti na etapě právě probíhajícího programu by mohlo dojít k vytečení horké vody

z myčky.

o Neměli byste ponechávat dveře spotřebiče otevřené, s výjimkou případu vkládání a vyjímání nádobí.
o Neměli byste stoupat ani sedat na otevřené dveře.

Zabezpečení před dětmi

Myčku nádobí mohou používat pouze dospělé osoby. Neměli byste ponechávat děti v blízkosti myčky bez dohledu. Dětem byste neměli dovolit dotýkat se ovládacích prvků spotřebiče nebo si se spotřebičem hrát.
○ Pokud zůstanou dveře myčky otevřené, je zde nebezpečí, že dítě nebo domácí mazlíček vleze dovnitř myčky. Před nastavením spotřebiče na mycí cyklus proto prosím zkontrolujte vnitřek myčky.
- Veškeré obalové materiály, odstraněné při vybalení myčky, musí být mimo dosah dětí.
- Veškeré mycí prostředky musí být také uloženy na bezpečném místě, mimo dosah dětí.
o Po ukončení mycího cyklu zůstává v myčce určité množství vody. Tato voda není pitná a může obsahovat zbytky pracích prostředků, použitých v myčce.

Prohlášení o shodě

Tento spotřebič vyhovuje následujícím Evropským směrnicím:

o 73/23 z 19/02/1973 Směrnice o nízkém napětí včetně jejích následných změn.
○ 89/336 z 03/05/1989 Směrnice o elektrické kompatibilitě včetně jejích následných změn.

Model

Výrobní číslo ....

Datum prodeje ....

Specifikace

Řozměry výrobku:

450 min. 820 600 570 125 820 - 850 445

Řozměry výrobku

Výška: 820 - 850 mm

Šířka: 445 mm

Hloubka: 570 mm

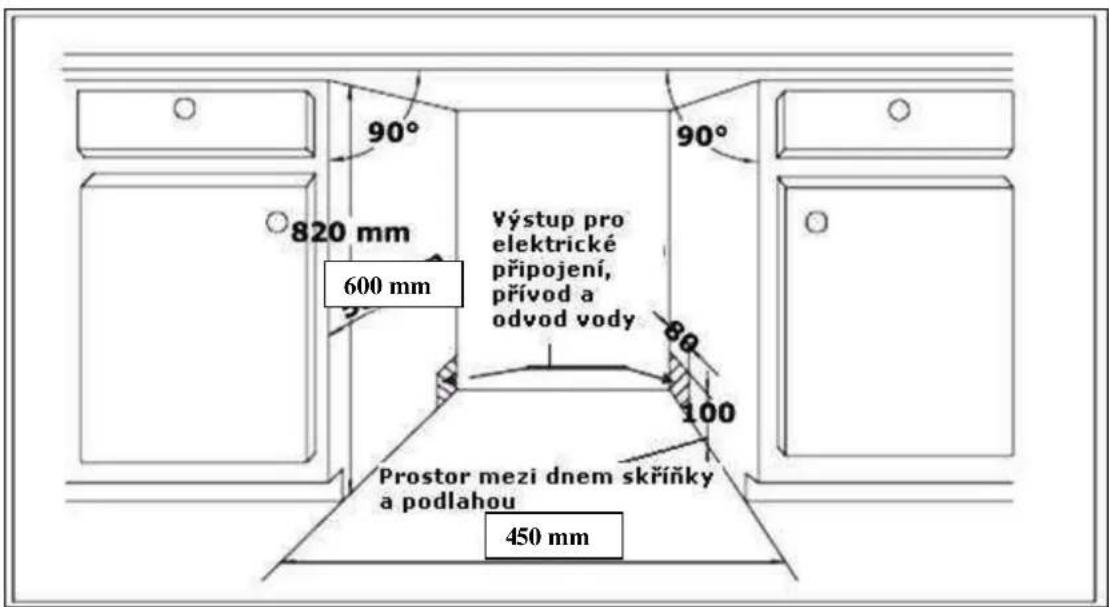

Řozměry otvoru

Výška: 820 mm (min.)

Šířka: 450 mm

Hloubka: 600 mm (min.)

Specifikace výrobku

• 9 nastavení míst
• 8 funkcí: Normální

Intenzivní

Ekonomický

Oplach

tychlé

Sklo

Předmytí

Automatické mytí

• 4 teploty mytí: 42°C, 45°C, 50°C, 70°C
• 5 teplot oplachu: 45^ C, 55^ C, 60^ C, 65^ C, 70^ C
  ○ Odložené spuštění
  ○ LCD displej
  o Samočisticí nerezový mikrofilm
  o Elektronické prerušení prívodu vody
  o Zajištění proti prosakování
  o Výškově nastavitelný horní koš
  o Zasouvací přihrádky na talíře
  o Nastavitelné nožičky
  o Zbytkové sušení
  o Skryté topné těleso

○ Nastavení 3 in 1
○ Automatický program
o Funkce poloviční náplně (horní nebo dolní koš)
○ Tichý provoz (49 dB)
o Nízká spotřeba vody (9 litrů)

Údaje o energetické účinnosti

Třída energetické účinnosti: A

Třída účinnosti mytí: A

Třída účinnosti sušení: A

Elektrické údaje

Jmenovité napětí: 230 V - 50 Hz

Připojení napájení: 16 A

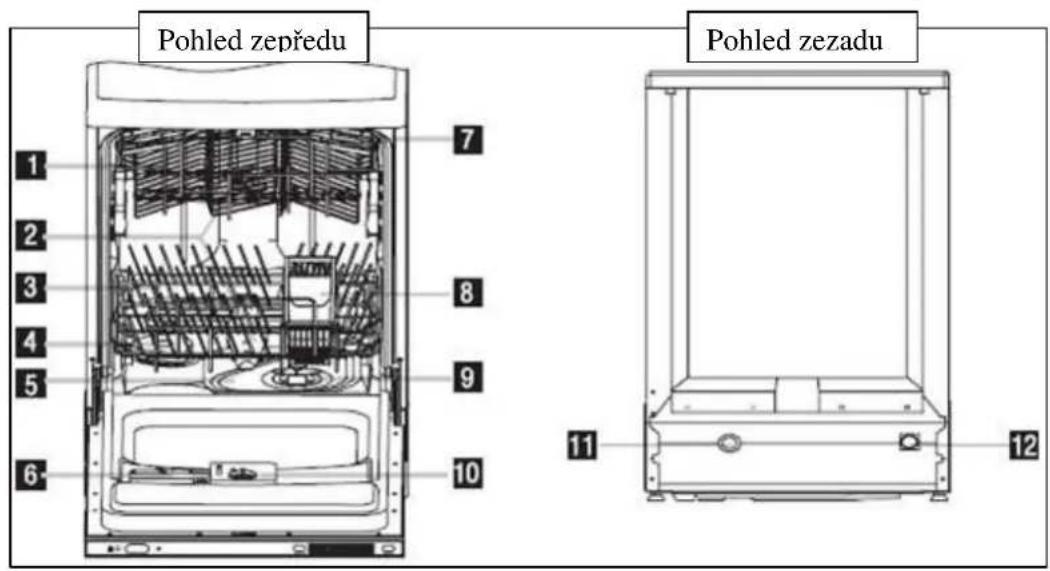

Popis spotřebiče

Pohled zepředu 1 2 3 4 5 6 7 8 9 10 Pohled zezadu 11 12

1) Horní koš
2) Ostřikovací ramena
3) Dolní koš
4) Změkčovač vody
5) Hlavní filtr
6) Dávkovač mycího prostředku
7) Kryt přihrádky
8) Košík na příbory
9) hrubý filtr
10) dávkovač leštícího prostředku
11) Přípojka odpadní hadice
12) Přípojka k vodovodní síti

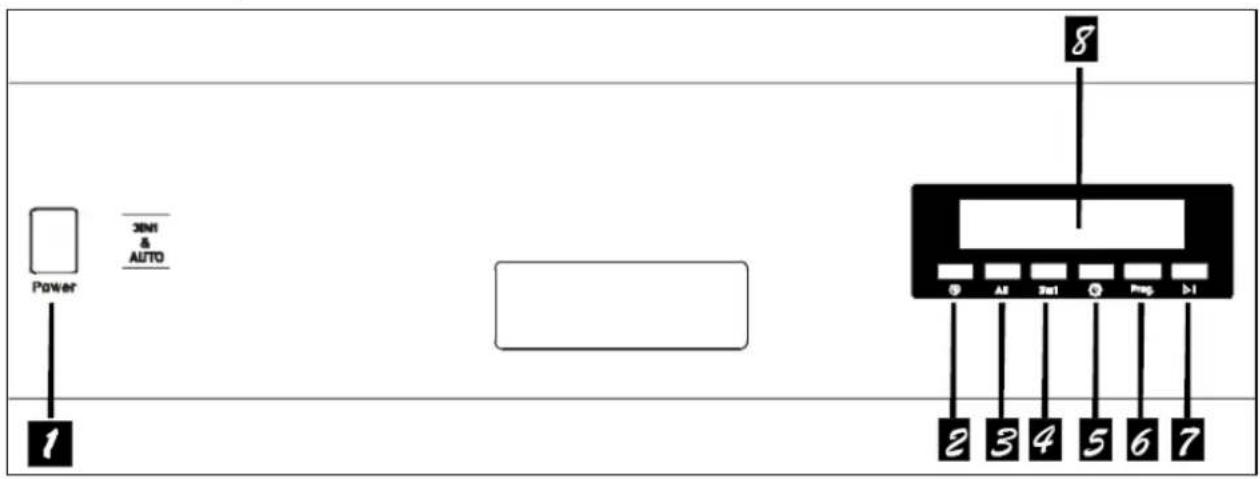

Ovládací panel

Power 3M1 & AUTO 1 8 2 3 4 5 6 7

1) tlačítka ON/OFF
2) Tlačítko pro výběr jazyka
3) Tlačítko funkce poloviční náplně
4) Tlačítko pro funkci 3 in 1
5) Tlačítko odloženého startu
6) Tlačítko pro výběr programu
7) Tlačítko start/pause
8) LCD displej

LCD display

A B C D E F 3in1 1:30 AUTO ECO G H I

A = Kontrolka soli
B = Kontrolka leštícího prostředku
C = Směr ostřikování ramen
D = Symbol mycího programu 3 in 1
E = Symbol odloženého startu
F = Symbol probíhajícího mytí
G = Informační text (např. PAUSE)
H = Zbývajícího čas / čas odloženého startu
I = Symbol programu

Používání myčky nádobí

Před prvním použitím

○ Instalujte spotřebič v souladu s pokyny pro instalaci uvedenými v této příručce.
○ Naplňte změkčovač vody 1 litrem vody z vodovodního kohoutku a poté naplňte speciální sůl pro myčky nádobí. Nyní nastavte úroveň změkčovače vody.
o Naplňte dávkovač leštícího prostředku a poté nastavte dávkování leštícího prostředku.

Naplnění solí určené pro myčky nádobí

DÜLEŽITÉ: Používejte pouze sůl, která je určena pro použití v myčkách nádobí. Pokud bude ve spotřebiči použit jiný druh soli (zvláště kuchyňská sůl), dojde k poškození změkčovače vody.

Nejlepší je naplnit změkčovač vody solí těsně předtím, než spustíte mycí program. To vám pomůže odstranit každou sůl, která mohla přetéci ze změkčovače vody v průběhu procesu vlastního naplňování soli.
○ Otevřete dveře myčky nádobí a vyjměte dolní koš. Při vyjímání musí být koš prázdný.

1 Open

○ Otočte víčko zásobníku soli proti směru otáčení hodinových ručiček a sejměte jej.
○ Naplňte zásobník změkčovače vody 1/2 litrem vody.

DŮLEŽITÉ:

Toto je nutno provést pouze při prvním naplňování zásobníku soli.

o S použitím násypky, která se dodává spolu se spotřebičem, nasypte sůl do zásobníku soli. Do zásobníku soli byste měli nasypat přibližně 1,2 kg soli.

• Je zcela běžné, že při plnění zásobníku solí dojde k přetečení malého množství vody ze zásobníku soli. Toto ovšem neznamená, že zásobník je naplněn správným množstvím soli.
  o Vratte zpět víčko zásobníku soli a řádně jej utáhněte.
  o Přibližně po 2-6 hodinách po naplnění zásobníku solí, zhasne výstražná kontrolka, indikující potřebu naplnění soli. Když se výstražná kontrolka potřeby soli opět znovu rozsvítí, je nutno provést opět celý výše uvedený proces plnění myčky nádobí solí.
  o Důležité: Pokud následně naplníte vodní změkčovač, který již obsahuje sůl, není již nutno zásobník plnit 1 litrem vody z kohoutku.

Množství soli, které změkčovač uvolní během mycího cyklu, je možno regulovat. Změkčovač vody by měl být nastaven na takovou úroveň, která odpovídá tvrdosti Vámi používané vody (viz tabulka).

TVRDOST VODY				Poloha voliče	Sůl použitá pro jeden cyklus (g)	Přibližný počet cyklů na 1.2 kg soli
°dH	°fH	°Clarkovy stupně	mmol/l
0 - 8	0 - 14	0 - 10 0 - 1	4 * 0 *
8 - 22	14 - 39	10 - 28 1.4	- 3.9	- 20	60
22 - 45	39 - 80	28 - 56 3.9	- 8	40	30
>45	>80	>56	>8	+	60	20

* Jestliže voda je dostatečně měkká, změkčovač vody se solí není potřeba.

Pro nastavení změny množství vody, které uvolní změkčovač vody, postupujte následovně:

○ Vyjměte dolní košík a vyšroubujte víčko zásobníku soli.

○ Uložte kroužek se šipkou na zásobník soli. (Viz obrázek).

o Po dodání vašeho spotřebiče bude tato šipka nasměrována ke značce minus. V souladu s tabulkou tvrdosti vody otočte šipku tak, aby její poloha odpovídala tvrdosti vaší vody.

o Střední poloha voliče (šipky) je střed mezi značkami minus a plus.

○ Důležité

Pokud používáte tablety mycího prostředku 3 v 1, a vaše voda má střední nebo větší tvrdost, je nutno doplňovat váš vodní změkčovač ještě solí. Šipka u vodního změkčovače by měla být natočena k minusovému nastavení.

Naplnění leštícího přípravku

Leštící přípravek se uvolňuje v závěrečné fázi oplachování a zamezuje tvoření vodních kapek na nádobí. Tyto kapky vytvářejí, po dokončení mycího programu na nádobí skvrny a čmouhy.

○ Tato myčka nádobí je navržena pro používání tekutých leštících prostředků.

o Dávkovač leštícího prostředku je umístěn uvnitř sklopných dveří, vedle dávkovače mycího prostředků.

1

○ Pro zpřístupnění dávkovače leštícího prostředku otočte víčkem proti směru hodinových ručiček, který se tak uvolní z otvoru. Poté pomalu nalijte tekutý leštící prostředek; kapacita dávkovače leštícího prostředku je přibližně 140 ml leštícího prostředku.

o Měli byste nalévat leštící prostředek pomalu, dokud indikátor hladiny plně nezčerná.

○ Nepřeplňte dávkovač, neboť by to mohlo způsobit u vybraného programu mytí nadměrné pěnění. Otřete jakékoli přebytky nebo rozlitiny leštícího přípravku vlhkým hadrem.

○ Vraťte zpět víčko, otočte jej po směru hodinových ručiček, dokud nezapadne do své polohy.

o Dávkovač leštícího prostředku doplňujte vždy, když se rozsvítí výstražná kontrolka doplnění leštícího prostředku.

o Důležité: Pokud používáte mycího prostředku 3 v 1, je nutno stále i nyní doplňovat dávkovač leštícího prostředku.

Nastavení úrovně leštícího prostředku

Množství leštícího prostředku, které myčka nádobí potřebuje, závisí také na tvrdosti vaší vody. S nastavením úrovně leštícího prostředku byste měli experimentovat, dokud nezjistíte optimální úroveň, která zajišťuje nejlepší výsledky.

6 5 4 3 2 MAX

o Při prvním mycím cyklu doporučujeme nastavit úroveň leštícího prostředku na číslo 2.

○ Pokud se budou tvořit vodní skvrny a oschnutí nádobí nebude vyhovující, otočte šipkou proti směru otáčení hodinových ručiček a nastavte ji na nejbližší vyšší číslo.

- Pokračujte s nastavováním úrovně leštícího prostředku směrem k vyšším číslům, dokud se nepřestanou tvořit vodní skvrny.

- Pokud se začnou na nádobí tvořit čmouhy a pruhy, je nastavená úroveň leštícího prostředku příliš vysoká, což způsobí značné pěnění během mycího cyklu. Otočte šipkou po směru hodinových ručiček na nejblížší nižší nastavení.

Plnění dávkovače mycího prostředku

Dávkovač mycího prostředku musí být plněn při spuštění každého mycího cyklu (bez ohledu na program leštění).

o Otevřete víčko dávkovače mycího prostředku a vložte mycí prostředek dovnitř dávkovače.

○ Oddíl, označený na vyobrazení 1, je určen pro mycí prostředek hlavního mycího cyklu. Do dávkovače se pro jedno mytí vkládá pouze jedna tableta mycího prostředku. Pokud používáte práškový nebo tekutý mycí prostředek, dodržujte doporučení výrobce daného mycího prostředku.

Oddíl, označený na vyobrazení 2, má v sobě umístěn odděleně prací prostředek, a to pro prací cyklus, který má v sobě funkci před-mytí; toto je však pouze volitelný doplněk. Zde musí být použit práškový nebo tekutý mycí prostředek, nikoli další tableta mycího prostředku.

○ Uzavřete víko dávkovače mycího prostředku a na vnějším okraji jej zajistěte příchytkou tak, aby zůstalo víko uzavřené.

○ Na začátku mycího cyklu se tato příchytka otevře a tableta/prášek/kapalina vstoupí do myčky nádobí.

Naplnění horního koše

Horní koš je nejvhodnější pro mytí choulostivého a lehkého nádobí, jako jsou sklenice, kávové a čajové servisy, misky, talířky, poháry a mělké pánve (které nejsou silně znečištěny).

1 3 1 6 2 4

1. Šálky
2. Malý servisní pohár
3. Velkiý servisní pohár
4. Sklenice
5. Mysky
6. Talíře

○ Nádobí dávejte do myčky tak, aby se vlivem stříkající vody během mycího cyklu nepohybovalo.

o K naplnění horního koše nejvhodnějším způsobem se řídte dle obrázku.

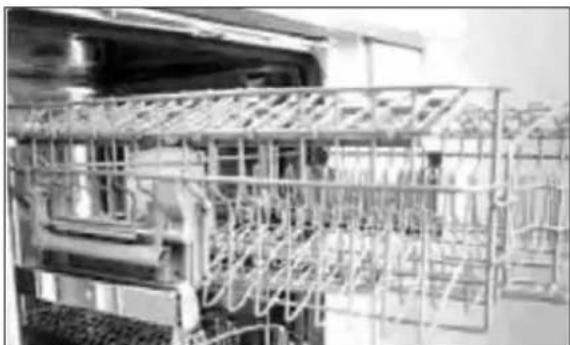

Nastavení horního koše

Vaše myčka nádobí má nastavitelnou výšku umístění horního koše, kterou můžete měnit a dosáhnout tak nejvhodnější polohy jeho výšky pro mytí vloženého typu nádobí.

Výšku umístění horního koše je možno nastavit vytáhnutím horního koše z vodících opěr.

Pozice 1 (vyšší poloha)

Sklenice na víno umístěte horní částí směrem dolů tak, aby stopka sklenice zůstala v jedné z drážek na postranním křídle.

○ Vložení doplňkových sklenic bez nožek, šálků. Můžete také uložit malé kávové šálky na horní část stojanů. Budťe přitom opatrní a zachovejte dostatečně velkou vůli mezi horní částí těchto šálků, umístěných na horní části stojanů, a spodní částí

horního vnitřního interiéru myčky.

Regál Regál In

○ Prosím povšimněte si, že když je koš v horní poloze, nemohou být postranní křídla ve zvýšené poloze. Košík by totiž nemohl sklouznout zpět do vnitřku myčky nádobí.

	Maximální výška nádobí (horní koš)	Maximální výška nádobí (dolní koš)
Se zvednutým horním košem	19 cm 30 cm
Se sníženým horním košem	24 cm 25 cm

Důležité

Je důležité se po vložení nádobí do košů ujistit, že se mohou ostřikovací ramena volně pohybovat.

DÜLEŽITÉ: Při umístování sklenic s dlouhými stopkami do horního koše, jako jsou poháry na šampaňské nápoje, je nutno být velmi opatrný. Pokud nejsou uloženy správně, je zde riziko, že při zatlačování nebo vytahování horního koše může dojít k jejich převrácení.

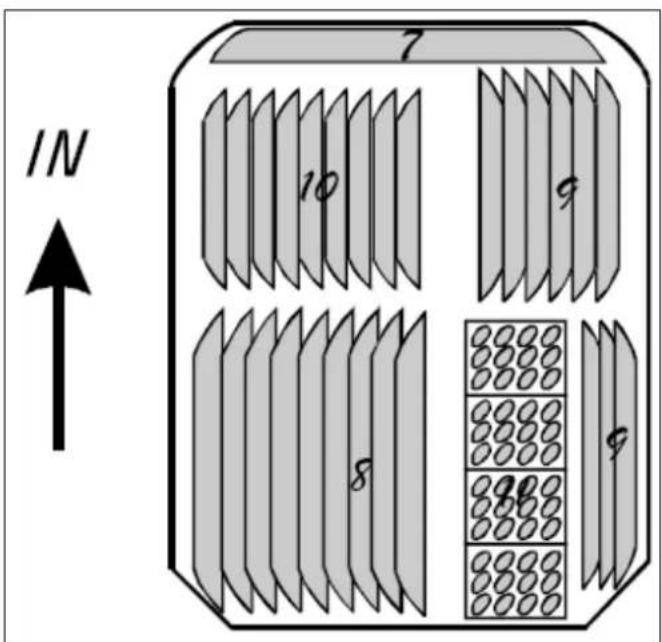

Naplnění dolního koše

Dolní koš je nejvýhodnější používat pro mytí velkého a více znečištěného nádobí, jako jsou kuchyňské pánve, víka kuchyňských pánví a servisní talíře. Do dolního koše můžete také umístit poháry a různé druhy talířů.

IN 7 10 9 8 9

1. Servisní talířky
2. Talíře
3. Hluboké talíře
4. Misky
5. Košík pro příbory

o Kuchyňské pánve a servisní misky musí být vždy umístěny spodními částmi směrem nahoru.

○ Hluboké kuchyňské pánve musí být nakloněny šikmo, aby z nich mohla vytékat voda.

- Spodní stojan má v zadní části koše sklopné stojany, které je možno sklopit směrem dolů a tím umožnit snadnější vkládání velkých kuchyňských pánví a servisních misek.

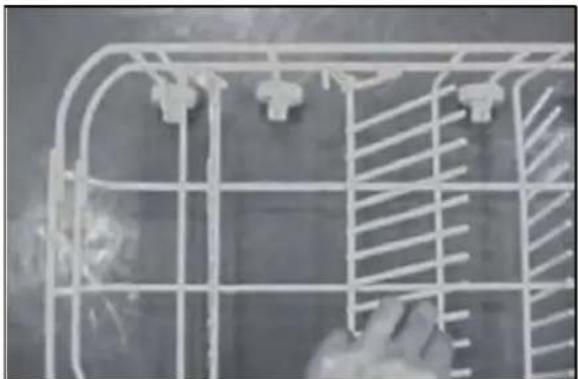

Sklopné stojany

Pro usnadnění vkládání velkých kuchyňských pánví jsou stojany v dolním koši sklopné směrem dolů.

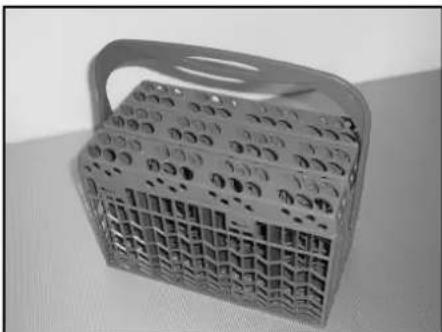

Košík na příbory

Příbory je nutno umístit dovnitř košíku pro příbory. Takto naplněný košík pro příbory se umístí do vhodného místa v dolním koši.

○ Pro zajištění nejlepších výsledků mytí je nutno příbory vkládat do košíku pro příbory horními otvory.

1. Vidličky
2. Polévkové Ižíce
3. Dezertní lžičky
4. Čajové lžičky
5. Nože
6. Servírovací lžičky
7. Naběračka štávy
8. Servírovací vidlička

4+4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 4 1 5 2 3 1 5 2 3 3 3 8 3 3 3 7 3 3 6 6 IN ↑

DŮLEŽITÉ: Zamezte propadávání příborů spodkem košíku na příbory, neboť toto by mohlo mít za následek poškození ramena ostřikovače a/nebo vlastních příborů. Pokud se začíná spodek košíku deformovat a umožňuje tak propadávání příborů, košík pro příbory vyměňte.

Vkládání talířů a příborů

V myčce nádobí se nesmí umývat hadry pro domácnost, houby a další předměty, které mohou plně nasát vodu.

o Před vložením nádobí do spotřebiče nejprve odstraňte zbytky jídel a změkčete zbytky spálené potravy v pánvích.
o Po vložení nádobí zkontrolujte, zda se ramena ostřikovače pohybují volně. Pokud přichází rameno ostřikovače při pohybu do kontaktu s některým kusem nádobí, změňte uspořádání vloženého nádobí.
○ Hrníčky, sklenice, pánve apod. musí být vloženy spodními částmi směrem nahoru, aby se v nich nemohla shromažďovat voda.
o Příbory a nádobí se nesmí navzájem překrývat; důsledkem může být nedostatečné umytí nádobí.
○ Zamezte vzájemnému dotýkání se sklenic v myčce nádobí, neboť může dojít k jejich poškození.
o Malé předměty je možno umístit do košíku pro příbory.

Následující položky NEJSOU vhodné pro mytí v myčce nádobí:

o Příbory s rukojetí z perletě, dřeva, rohoviny a porcelánu.
○ Plastové předměty, které nejsou tepelně odolné.
o Příbory, které se skládají z přilepených částí, které nejsou tepelně odolné.
o Příbory nebo hliněné slepované nádobí.

o Měděné nebo cínované předměty.
o Olovnaté křištálové sklo.
o Dřevěná prkénka.
o Předměty ze syntetických vláken.

Následující položky jsou podmíněně vhodné pro mytí v myčce nádobí:

○ Kameninové nádobí je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.
○ Plastové předměty (jako jsou krabičky na jídla) je možno umývat v myčce nádobí pouze tehdy, pokud je výrobce označil jako vhodné k mytí v myčce nádobí.
○ Glazurované hliněné nádobí může po opakovaném mytí v myčce vyblednout.
o Stříbrné a hliníkové předměty mohou po mytí v myčce nádobí měnit zabarvení.
- Jakékoli zbytky potravy na stříbrných předmětech je nutno vždy okamžitě odstranit, jinak dochází ke změně jejich zabarvení.
○ Některé druhy skla se mohou po mnoha umytích v myčce zakalit nebo vyblednout.

Tabulky Mycích programů

Program	Informace o cyklu	Popis program u	Mycí prostředek před/hlavní	Doba trvání (min)	Energie (kWh)	Voda (l)
Auto	Pro šechny znečištěné předměty, jako jsou rendlíky, pánve a talíře, na kterých leželo určitou dobu zaschlé jídlo	Předmytí Auto-mytí Oplach Oplach Sušení	2/22g 120 - 160	0.8 - 1.2	9 - 12
Intenzivní	Pro velmi znečištěné nádobí, jako jsou rendlíky, pánve, pánvičky a talíře, na kterých leželo určitou dobu zaschlé jídlo	Předmytí (55°C) Mytí (70°C) Oplach Oplach (55°C) Sušení	2/22g 122 1.05	12
Normální	Pro normálně znečištěné nádobí, jako jsou rendlíky, talířky, sklenice a mírně znečištěné pánve; standardní denní cyklus	Předmytí Mytí (50°C) Oplach Oplach (65°C) Sušení	2/22g 162 0.81	10.5
Ekonomický	Pro mírně znečištěné	Předmytí Mytí	20 124	0.6 8

	nádobí, jako jsou talířky, sklenice, poháry a mírně znečištěné pánve	(45°C) Oplach Oplach (60°C)
Oplach	Pro talíře, které je nutno pouze opláchnout a osušit	Mytí (45°C) Oplach (70°C) Sušení	- 67	0.6	5
Sklo	Pro mírně znečištěné nádobí, jako jsou sklenice, křištálové sklo, porcelán	Předmytí Mytí (45°C) Oplach Oplach (60°C) Sušení	15g	78	0.6	9
Rychlé	Kratší mytí pro mírně znečištěné nádobí, které nepotřebuje sušení	Mytí (42°C) Oplach (45°C)	15g	35	0.4	6
Předmytí	Oplach nádobí, které chcete umít později	Předmytí	- 16	0.01	2

* Normální je testovací program pro EN 50242.

Nastavení mycího programu

Ujistěte se, že byly dodrženy pokyny oddílu Před prvním použitím.

o Zkontrolujte, zda spotřebič nepotřebuje doplnit leštící

prostředek nebo sůl.

○ Vytáhněte spodní a horní koš, poté je naplňte nádobím podle pokynů pro jejich naplňování.
○ Zatlačte spodní a horní koš zpět do jejich polohy.
o Přidejte mycí prostředek
o Zavřete dveře, uslyšíte cvaknutí dveřního zámku.
o Pomocí tlačítka ZAP/VYP zapněte spotřebič; kontrolka ZAP/VYP se rozsvítí.

○ Důležité

Vyčkejte 5 sekund před stlačením tlačítka volby programu; v opačném případě nemusí spotřebič pracovat správně.

o DŮLEŽITÉ: Pokud LCD displej nezobrazuje informace ve vámi požadovaném jazyce, použijte tlačítko pro výběr jazyka a nastavení změňte.
○ Stiskněte tlačítko pro volbu příslušného programu, který si vyberete jako program vhodný pro mytí vloženého nádobí. Kontrolka nad tlačítkem volby programu, které jste stiskli, se rozsvítí.
○ Podle vaší potřeby si vyberte doplňkový program (např. odložený start nebo poloviční náplň).
o Pro spuštění programu zmáčkněte tlačítko start/pause.
o Po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.
○ Na LCD displeji se bude zobrazovat doba zbývajícího doba mycího programu (v hodinách a minutách).

Změna mycího programu

o Použijte tlačítko start/pause a aktuální mycí program se zastaví.
o Mačkejte tlačítko pro výběr mycího programu, dokud se vámi požadovaný program nezobrazí na LCD displeji.
○ Podle Vaší potřeby si vyberte doplňkový program (např. odložený start nebo poloviční náplň).

o Pro spuštění programu zmáčkněte tlačítko start/pause.

o Po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.

Přerušení mycího programu

o Použijte tlačítko start/pause a aktuální mycí program se zastaví.

○ Na LCD displeji se bude zobrazovat zbývající čas mycího programu (v hodinách a minutách).

- Pokud si přejete otevřít dveře myčky pro vložení dalšího kusu, vyčkejte pár sekund, aby ostřikovací ramena zastavila svoji činnost.

o Po vložení dalšího kusu nádobí zavřete dveře myčky. Poté zmáčkněte tlačítko Start/pause ke znovuspuštění mycího cyklu.

Na konci mycího programu

o Na konci mycího programu uslyšíte zvukový signál.

o Pomocí tlačítka ZAP/VYP vypněte myčku nádobí.

o DŮLEŽITÉ: Po skončení mycího programu byste měli spotřebič nechat 15 minut zavřený. Tak necháte odejít páru, která uvnitř vznikla při procesu sušení.

○ Opatrně otevřete dveře a nechte je chvilku pootevřené, aby mohla zbylá pára odejít.

○ Upozornění: Při otevírání dveří může uniknout horká pára!

o Vyjměte nádobí z myčky; nádobí může být ještě horké.

o DÜLEŽITÉ: Pokud jste nechali dvířka myčky zavřené po ukončení mycího programu delší dobu, mohou se na nádobní usadit kapky vody.

Mycí program 3 v 1

Ujistěte se, že bylo naplněno změkčovadlo vody spolu se solí a že toto změkčovadlo vody bylo naplněno do své nejnižší úrovně.

Ujistěte se, že byl naplněn do příslušné úrovně dávkovač mycího prostředku.

POKUD POUŽÍVÁTE TABLETY MYCÍHO PROSTŘEDKU 3 V 1, MUSÍ BÝT POUŽIT TENTO MYCÍ PROGRAM. POKUD POUŽIJETE TABLETY MYCÍHO PROSTŘEDKU 3 V 1 PŘI JINÉM MYCÍM PROGRAMU, MOHOU BÝT DŮSLEDKEM NEUSPOKOJIVÉ VÝSLEDKY UMYTÉHO NÁDOBÍ.

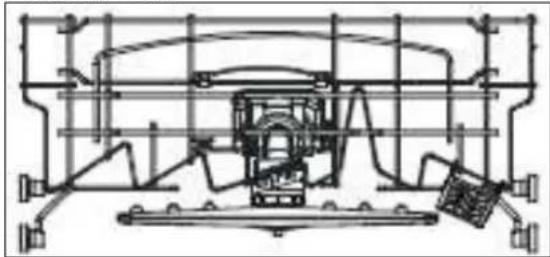

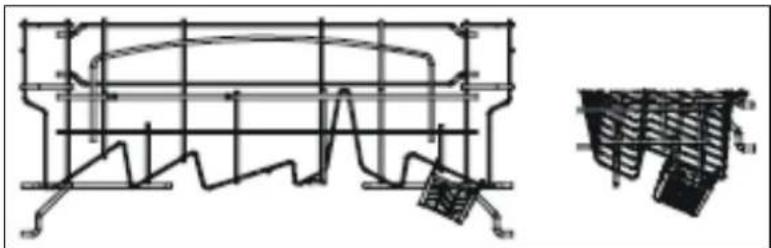

○ Zavěšte držák tablety 3 v 1 ve spodní části horního koše podle uvedeného vyobrazení.

○ Zkontrolujte, zda se nebude držák tablety 3 v 1 zaplétat s horním ramenem ostřikovače tak, že ramenem budete pomalu ručně otáčet dokola. Pokud rameno narazí na držák tablety 3 v 1, přemístěte držák tablety.

o Vložte tabletu 3 v 1 do držáku pro tablety 3 v 1. Vložte nádobí do myčky normálním způsobem a vyberte program 3 v 1.

o Zavřete dveře, uslyšíte cvaknutí dveřního zámku.

o Běžným způsobem vyberte mycí program.

o Před spuštěním mycího cyklu tlačítkem Start/pause zmáčkněte tlačítko pro mycí program 3 v 1 a symbol pro funkci 3 v 1 se rozsvítí.

Pokud nejsou výsledky mytí vyhovující, potom doporučujeme použít v myčce mycí prostředek, který již neobsahuje leštící prostředek a sůl, které jsou součástí tablety. Změkčovač vody je nutno nastavit na úroveň, která odpovídá tvrdosti Vámi používané vody.

Automatický program

Tento program je schopen analyzovat míru znečištění nádobí a podle toho nastaví délku trvání mycího programu, spotřebu vody a spotřebu elektrické energie.

Při použití tohoto programu zjistí čidlo míru znečištění vody a tomu provede přizpůsobení mycího programu. Tato přizpůsobení budou záviset na tom, zda jsou předměty znečištěny mírně nebo silně.

Nastavení poloviční náplně

Tlačítko pro nastavení poloviční náplně vám umožňuje nastavit ostříkování pouze jednoho ostřikovacího ramene, takže můžete vybrat k mytí dolní nebo horní koš.

DŮLEŽITÉ: Nádobí k mytí dávejte pouze do té části myčky, pro kterou jste se rozhodli využít program poloviční náplně.

○ Zkontrolujte, zda spotřebič potřebuje doplnit leštící prostředek nebo sůl.
○ Vytáhněte koš, poté jej naplňte nádobím podle pokynů pro jeho naplňování.
○ Zatlačte horní a spodní koš zpět plně do jejich polohy.
o Přidejte mycí prostředek.
o Zavřete dveře, uslyšíte cvaknutí dveřního zámku.
o Pomocí tlačítka ZAP/VYP zapněte spotřebič.
o Běžným způsobem vyberte mycí program.
o Zmáčkněte tlačítko poloviční náplně jednou a pracovat bude
pouze horní ostřikovací rameno. Tento symbol se zobrazí na LCD displeji.
o Zmáčkněte tlačítko poloviční náplně dvakrát a pracovat bude
pouze dolní ostřikovací rameno. Tento symbol se zobraží a LCD displeji.

○ Zmáčkněte tlačítko poloviční náplně třikrát a myčka nádobí se uvede zpět do normálního nastavení mytí. Symbol

obou ostřikovacích ramen se zobrazí na LCD

displeji.

o Pro spuštění programu zmáčkněte tlačítko start/pause.

o Po několika sekundách uslyšíte, jak se spotřebič začíná naplňovat vodou a mycí program tak začíná.

Nastavení odloženého startu

Je možno posunout start mycího programu až o 24 hodin.

○ Zkontrolujte, zda spotřebič potřebuje doplnit leštící prostředek nebo sůl.

○ Vytáhněte horní a spodní koš, poté je naplňte nádobím podle pokynů pro jejich naplňování.

○ Zatlačte spodní a horní koš zpět do jejich polohy.

o Přidejte mycí prostředek.

o Zavřete dveře, uslyšíte cvaknutí dveřního zámku.

o Pomocí tlačítka ZAP/VYP zapněte spotřebič.

o Běžným způsobem vyberte mycí program.

o Použijte tlačítka pro odložený start pro nastavení doby, o kterou si přejete odložit start mycího programu. Doba, kterou jste nastavili, se zobrazí na LCD displeji. Tuto dobu můžete

○ Start mycího cyklu můžete odložit maximálně o 24 hodin. Po každém stisknutí tlačítka se doba odloženého startu změní o jednu hodinu.

○ V čase, který jste nastavili, se myčka nádobí zapne a začne pracovat v programu, který jste zvolili.

Čištění a údržba

DŮLEŽITÉ: Před zahájením vlastního čištění nejprve odpojte spotřebič od elektrické sítě.

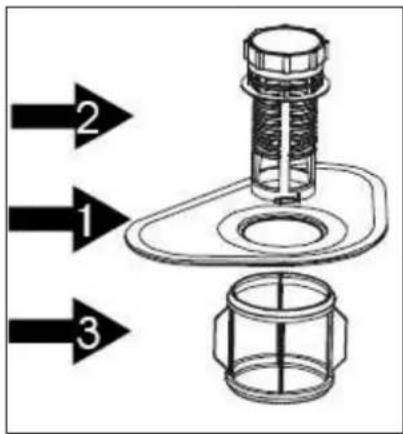

Systém filtru

Váš spotřebič je vybaven tříúrovňovým filtrováním; z důvodu snadného přístupu je celý systém umístěn v základně myčky nádobí.

1 2 3

1) Hlavní filtr
2) Hrubý filtr
3) Jemný filtr

Hlavní filtr- V tomto filtru jsou zachyceny částečky potravin a nečistot a jsou rozmělněny pomocí speciální trysky na dolním ramenu ostřikovače. Tyto zbytky jsou poté spláchnuty do odpadu.

Hrubý filtr- V tomto filtru jsou zachyceny větší kousky, jako jsou kosti nebo sklo, které by mohly ucpat odpad.

Jemný filtr- Tento filtr zachycuje nečistoty a zbytky jídel v prostoru jímky a zamezuje tak jejich opětovnému vracení na nádobí v průběhu mycího cyklu.

DŮLEŽITÉ: I když je filtrační systém účinný, není Vaše myčka jednotkou pro likvidaci odpadu. Všechny předměty, které budou umývány v myčce nádobí, musí být před jejich vložením do spotřebiče zbaveny zbytků potravin.ed into the appliance.

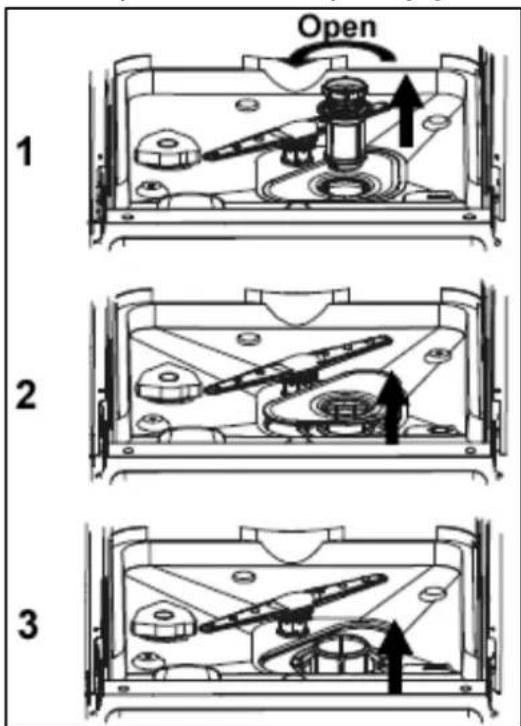

Čištění filtrů

Pro zajištění nejlepší výkonnosti a nejlepších výsledků je nutno celou sestavu filtrů důkladně a pravidelně čistit (nejlépe po každém mycím cyklu)

1. Otočte hrubý filtr proti směru otáčení hodinových ručiček a poté jej

vytáhněte směrem nahoru. Opláchněte tuto část pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.

1. Vytáhněte hlavní filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm zachycených.

2. Vytáhněte jemný filtr a opláchněte jej také pod vodovodním kohoutkem pro odstranění všech zbytků potravy v něm a chycených.

Open 1 2 3

1. Vratte zpět jemný filtr do jeho místa.

2. Vratte zpět hlavní a hrubý filtr zpět do jejich původních míst

3. v základně myčky nádobí. Hrubý filtr musíte otočit po směru otáčení hodinových ručiček, aby se uzamknul ve své poloze.

DÜLEŽITÉ: Myčka nádobí nesmí být nikdy nastavena na mycí program, pokud nejsou uvnitř namontovány filtry.

Čištění ramen ostřikovače

Vvšrouhuite upper lower Vvšrouhuite

tamena ostřikovače je nutno čistit pravidelně, aby se zamezilo ucpání trysek ramen ostřikovače a ložisek usazeninami tvrdé vody.

○ Pro vyjmutí ramena ostřikovače vyšroubujte matici a odstraňte podložku, která je posazena na horní části ramena ostřikovače.
o Jemně táhněte rameno ostřikovače směrem nahoru pro jeho vyjmutí.
o tameno ostřikovače ostříkejte teplou vodou s mýdlem a pro vyčištění trysek použijte jemný kartáček.
o tameno ostřikovače pečlivě opláchněte a poté jej namontujte zpět do jejího místa.

Čištění ovládacího panelu

DŮLEŽITÉ: Pro čištění ovládacího panelu ani provozních částí nepoužívejte abrazivní čisticí prostředky, ani běžné prostředky na ošetřování nábytku.

- Otřete ovládací panel pomocí nové utěrky navlhčené v teplé vodě.

Čištění dveří

○ Pro čištění okrajů po obvodě dveří používejte pouze jemnou navlhčenou látku.

○ Pro zamezení vniknutí vody do zámku dveří nebo na elektrické součástky nepoužívejte sprejové čističe žádného druhu.

○ Na vnitřní ani vnější plochy nepoužívejte žádné abrazivní čisticí prostředky, neboť ty by je mohly poškodit.

Systém chybových kódů poruch

Pokud váš spotřebič detekuje, že nepracuje správně, může se na displeji zobrazit chybový kód.

U následujících chybových kódů si může zákazník závadu odstranit sám, přičemž musí dodržet dále uvedené pokyny.

PŘED ZAHÁJENÍM PRAČÍ NA JAKÉKOLI ÚDRŽBĚ SPOTŘEBIČE JE NUTNO NEJPRVE SPOTŘEBIČ ODPOJIT OD ELEKTRICKÉ SÍTĚ

E1

o Doba plnění vodou je delší, než je očekáváno.
√ Zkontrolujte tlak vody v rozvodu dodávky vody.
√ Vyčistěte sítko filtru u přívodní hadice vody.
√ Ujistěte se, že přívodní hadice není zauzlená nebo zmačknutá.
√ Ujistěte se, že vodní kohoutek, ke kterému je spotřebič připojen, je plně otevřen.

E4

o Spotřebič detekoval přítomnost vody v základně.
√ Zkontrolujte, zda není odtoková hadice zauzlená nebo zmačknutá.
√ Zkontrolujte, zda nejsou někde v odtokové hadici zablokovaná místa, nebo zda není ucpán odvodňovací systém.

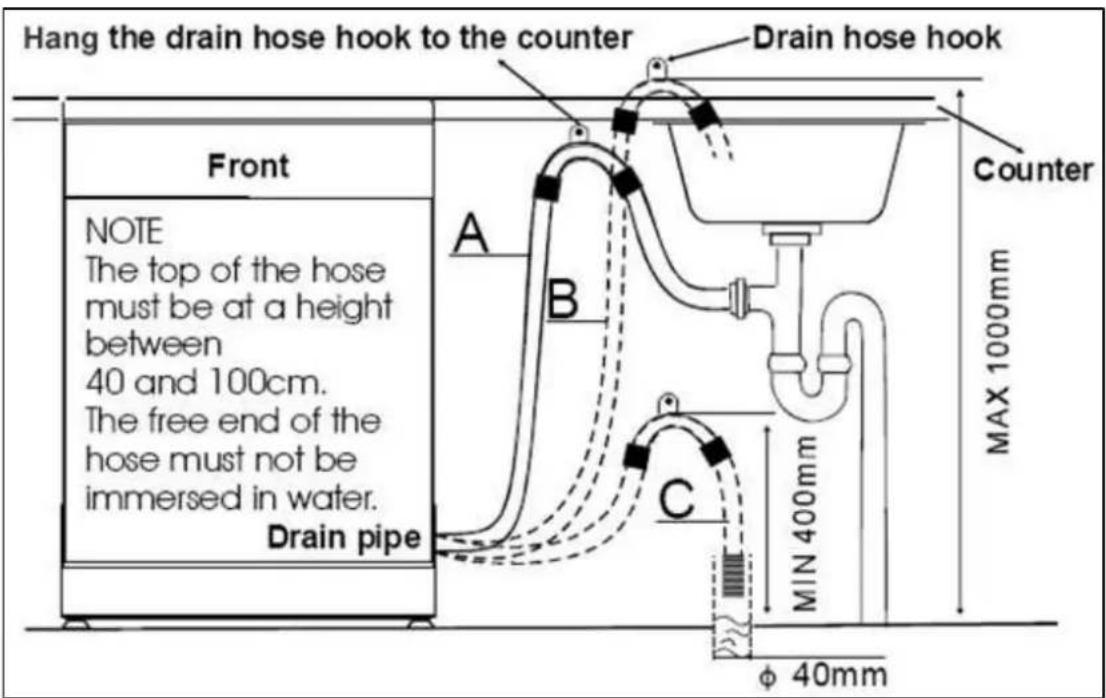

√ Odtoková trubka může být umístěna příliš vysoko nebo nesprávně. Pročtěte si pokyny pro instalaci a zajistěte její správnou instalaci.

E8

o Špatné natočení rozvodné záklopyk.
√ Volejte Oddělení servisu Baumatic.

• Jakmile jste odstranili závadu, která způsobila zobrazení daného kódu závady, připojte zpětně spotřebič ke zdroji sítového napájení.
  o Pomocí tlačítka ZAP/VYP zapněte spotřebič a vyčkejte 5 sekund.
  o Pomocí tlačítka ZAP/VYP zapněte znova spotřebič.
  ○ Vyčkejte dalších 5 sekund před vlastním nastavením mycího programu za použití tlačítek volby programu.

DŮLEŽITÉ: Pokud se na displeji zobrazí jiný chybový kód, nepokoušejte se odstranit závadu sami, ale kontaktujte Servisní oddělení Baumatic.

POKUD SE PO PROVEDENÍ VÝŠE UVEDENÝCH RAD A ODSTRANĚNÍ KÓDU ZÁVADY, ZNOVU OBJEVÍ TENTO KÓD ZÁVADY, VYPNĚTE SPOTŘEBIČ A ODPOJTE JEJ OD ELEKTRICKÉ SÍTĚ. POTÉ POZVĚTE TECHNIKA K PROHLÍDCE SPOTŘEBIČE.

POKUD SE NÁVŠTĚVA SERVISNÍHO TECHNIKA USKUTEČNÍ V RÁMCI ZÁRUČNÍ DOBY A TECHNIK ZJISTÍ, ŽE ZÁVADA BYLA ZPŮSOBENA NĚKTERÝM Z DŮVODŮ Z UVEDENÉHO SEZNAMU CHYBOVÝCH KÓDŮ, A KTERÝ ZÁKAZNÍK ZRUŠIL, MŮŽETE NÉST ODPOVĚDNOST ZA NÁKLADY, SOUVISEJÍCÍ S TÍMTO SERVISEM.

Hlavní odstraňování závad

PROBLEM	MOŽNÉPŘÍČINY	JAK POSTUPOVAT
Myčkanádobínepracuje	Přepálenápojistkanebo sepnuljistič okruhNuńi zapnutzdrojnapájeníNízký tlakvody	Vyměňte pojistku nebo nastavtejistič okruhu. Odpojte všechnyostatníspotřebiče připojené na stejnýokruh jako myčka.Ujistěte se, že je myčka zapnuta aže jsou dveře řádně uzavřeny.Ujistěte se, že je zástrčka napájecíšňůry plně zasunuta do zásuvky.Zkontrolujte, zda je správněpřipojena dodávka vody a zda jeotevřen přívodvody.
Čerpadlovypouštěnínezastavuje	Přetékání Systém	je navržen tak, abydetekoval jakékoli přetékání.Pokud jej detekuje, budevypouštěcí čerpadlo běžet stále,pokud bude na spotřebičpřivedenonapětí.
Hlučnost Některé zvukyjsounormálnímjevemPříbory nejsouv košícíchzajištěny nebodokošíku spadloněcomaléhoBručí motor		V průběhu mycího cyklu vznikáurčitá úroveň provozního hluku,zvláště když se právě odstraňujízbytky jídla z vložených předmětůa když dávkovačmycího prostředku přemístůjetabletu dovnitř.Zajistěte správné uloženípředmětů podle Baumatic pokynůpro jejich vkládání.Pokud myčka nebude po určitoudobu pracovat, ujistěte se jednoutýdně, žespotřebič je nastaven na některý zmycích programů. V opačnémpřípaděmůže těsnění kolem motoruvysychat azpůsobovat tak hlučnostspotřebiče.
Pěnění v odpadu	Rozlity leštící prostředek	Vždy okamžitě utřete nadbytečný nebo rozlity leštící prostředek.
Skvrny na vnitřku odpadu	Byl použit mycí prostředek s barvivem	Používejte mycí prostředek bez barviva.
Nádobí není plně osušeno	Dávkovač leštícího prostředku je prázdný	Zajistěte naplnění dávkovače leštícího prostředku leštícím prostředkem.
Nádobí a pánve nejsou čisté	Nesprávný Program Nesprávné uložení	Vyberte intenzivnější mycí program.Ujistěte se, že ramena ostřikovače a dávkovač mycího prostředku nejsou zakryty velkým nádobím.
Skvrny a čmouhy na sklenicích a pánvích	Extrémně tvrdá voda Nízká teplota na vstupu Nesprávné uložení Nesprávný mycí prostředek Nesprávná sůl/úroveň leštícího prostředku	Viz příslušné oddíly této příručky pro zjištění, zda jsou mycí prostředek, sůl a úrovně leštícího prostředku v pořádku.Ujistěte se, zda je správně vloženo nádobí.
Pára Normální jev Může docházet k úniku malého množství páry v blízkosti dveřní západky při vysušování a odtoku vody.
Černé nebo šedé fleky na talířích	Pryž na hliníkových příborech se dotýká talířů	Pro odstranění těchto fleků použijte středně agresivní čisticí prostředek.V budoucnosti se vždy ujistěte, zda je správně vloženo nádobí.
Voda stojící na dně	Toto je normální	Malým množstvím čisté vody v základně spotřebiče se není zapotřebíznepokojovat.
Únikymyčkynádobí	Dávkovačleštícíhoprostředku jepřeplněn nebodošlo k rozlitíleštícíhoprostředkuuvnitřspotřebičeMyčka nádobínení vevyváženépoloze	Budte pozorní a nepřeplňujtedávkovač leštícího prostředku.Rozlity leštící prostředek můžezpůsobit nadměrné těnění a vést kpřetékání. Jakékolirozlitiny okamžitě utřete vlhkýmhadrem.Ujistěte se, že je myčka nádobívodorovně vyvážena.

Instalace

DÜLEŽITÉ: INSTALACE MUSÍ BÝT PROVEDENA PŘÍSLUŠNĚ KVALIFIKOVANOU OSOBOU. BAUMATIC POUZE DOPORUČUJE PROVÁDĚT INSTALACI DLE MANUÁLU. MĚLI BYSTE SE ŘÍDIT DLE POKYNŮ V SEKCI OCHRANA ŽIVOTNÍHO PROSTŘEDÍ.

Požadované rozměry

820 mm 600 mm 90° Výstup pro elektrické připojení, přívod a odvod vody 80 100 Prostor mezi dnem skřínky a podlahou 450 mm

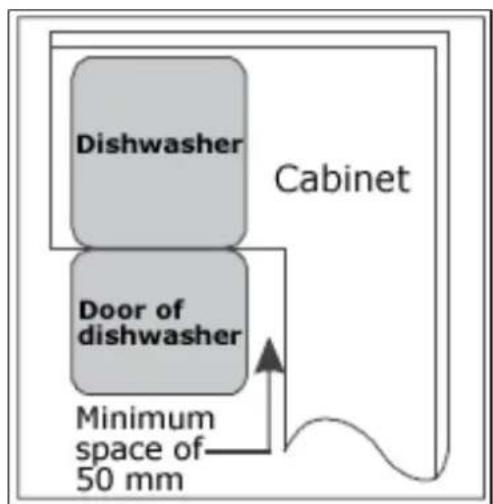


- Otvor, který vaše myčka nádobí potřebuje pro vestavbu, se musí podobat nákresu nahoře.

o tozměry skříňky – méně než 5 mm mezi vrchem myčky nádobí a skříňky a vnější dvířka zarovnané se skříňkou.

Jednotlivé kroky instalace

1. Připravení a instalace nábytkových dveří
2. Nastavení síly pružiny u dveří
3. Připojení myčky k přívodu vody
4. Napojení na odvod vody
5. Napojení na zdroj energie
6. Aplikace parotěsnící pásky
7. Umístění myčky
8. Vyrovnání myčky
9. Zabezpečení myčky

Připravení a instalace nábytkových dveří

10-17 5-12 418 /6.5 316.5 354 40.5 50 25 /3 Délka panelu by měla být v rozmezí od 506.5 do 590 mm, ne víc ne 590 mm 442 1.5

DŮLEŽITÉ: Nábytkové dveře nejsou součástí příslušenství spotřebiče. Zhotovte si jednu ze zbytkového nábytku vaší kuchyně.

○ Maximální hmotnost dveří 5,5 kg.
○ Maximální tlouštka nábytkových dveří 17 mm.
○ Maximální výška dveří by měla být mezi 506.5 mm a 590 mm.
- Za pomoci šablony přiložené ke spotřebiči si označte místa pro díry nezbytné k instalaci nábytkových dveří a následně je vyvrtejte.

Kontrolní panel Dveře myčky Skoby pro nábytkové dveře Nábytkové dveře 1 2 1 2 1

• Nasadte skoby do zadní části nábytkových dveří na příslušná místa, která byla označena pomocí šablony.
  o Přiložte nábytkové dveře ke dveřím myčky nádobí a ujistěte se, že skoby zapadají do děr ve dveřích myčky.
  ○ Pokud skoby zapadají do děr, nechte nábytkové dveře sklouznout směrem dolu, dokud se nezafixují ve správné pozici.

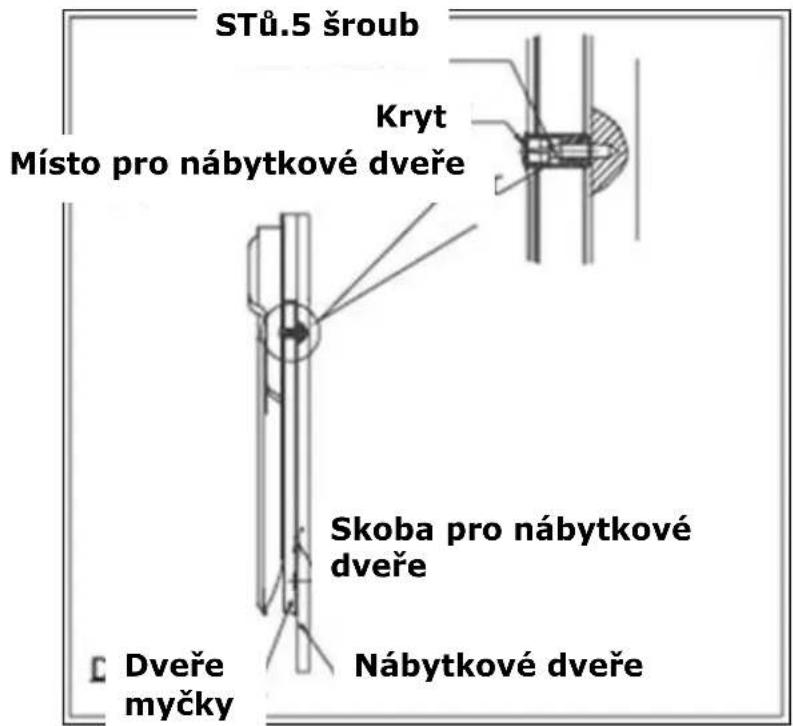

STů.5 šroub Místo pro nábytkové dveře Kryt Skoba pro nábytkové dveře Dveře myčky Nábytkové dveře

○ Otevřete dveře myčky a najděte kryt.
o Pevně utáhněte šrouby. Ujistěte se, že utahujete šrouby dovnitř dveří myčky nádobí.

- Dejte kryt na své místo.

Nastavení síly pružiny u dveří

○ Dveře myčky nádobí jsou zachycovány pružnicí. Tu si můžete nastavit tak, aby dveře šly hladce otevírat.

o Po instalaci nábytkových dveří, potřebujete nastavit sílu pružiny u dveří.

○ Za použití imbusového klíče otáčením šroubu povolíte nebo utáhnete ocelové lanko.

o Síla pružiny u dveří je správná když:-

a) Dveře zůstávají v horizontální pozici, když jsou plně otevřeny.

b) Jste schopni zavřít dveře velmi lehce jemným tlakem prstů na dveře.

o UPOZORNĚNÍ: Nenastavení správné síly pružiny u dveří může způsobit poškození spotřebiče.

Připojení myčky k přívodu vody

DŮLEŽITÉ: Nepřipojujte myčku k přívodu vody za použití staré nebo již existující přívodní hadice. Přívodní hadice dodávaná společně s myčkou nádobí je jediná možná, která může být použita.

NEPŘIPOJUJTE PŘÍVODNÍ HADICI K VODNÍMU PŘÍVODU S TEPLOU VODOU.

o Přívodní hadice by měla být umístěna uvnitř skříňky na myčku nádobí.

o Připojte přívodní hadici do šroubovacího vodovodního závitu a ddo přípojky vody myčky nádobí.

o Pevně oba závity utáhněte.

DŮLEŽITÉ: Přívodní hadice je vybavena aqua-stop systémem. Toto zařízení musí zůstat ve vertikální poloze tak, jak je to znázorněno na obrázku.

Odvod vody

√ Dle obrázku jsou tři možné způsoby, jak umístit hadici oodvádějící vodu.
√ Ujistěte se, že se hadice odvádějící voodu nebude během provozu myčky nádobí hýbat.
√ Umístěte konec hadice odvádějící vodu do vaší odpadní trubky.
√ DŮLEŽITÉ: Nevkládejte hadici odvádějící vodu příliš hluboko do odpadní trubky. Mohlo by dojít k výplachu.
√ NIKDY NEPRODLUŽUJTE DÉLKU HADICE ODVÁDĚJÍCÍ VODU.

Napojení na zdroj energie

√ DŮLEŽITÉ: Elektrická zásuvka musí zůstat přístupná, i když je spotřebič zapojen.

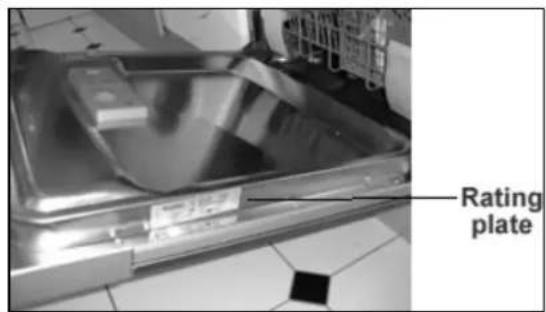

√ Najděte výkonnostní štítek dříve než zapojíte přístroj do elektrické zásuvky. Ten by se měl nalézat na pravém boku dveří myčky nádobí. Ujistěte se, že vaše zdrojové napětí je stejné, jaké je uvedeno na výkonnostím štítku.

√ VÝKONNOSTNÍ ŠTÍTEK ZE DVERÍ MYČKY NÁDOBÍ NESTRHÁVEJTE, OBSAHUJE DŮLEŽITÉ INFORMACE.

Zástrčka, kterou je spotřebič vybaven, musí být umístěna do uzemněné a izolované zásuvky.

√ Zničený nebo poškozený vývod energie musí být vyměněn kvalifikovanou osobou. .

Aplikace parotěsnící pásky

o Parotěsnící páska musí být připevněna na spodní stranu pracovní desky nad Vaší myčkou nádobí, jako ochrana před vlhkostí. Slouží k odvádění z Vašeho přístroje stoupající páry a chrání spodní stranu pracovní desky

o Tato páska je součástí dodávky.

o Přesvědčte se před jejím nalepením, že je spodní strana pracovní deky čistá.

○ Odstraňte ochrannou fólii z pásky.

o Nalepte pásku na spodní stranu pracovní desky.

o DŮLEŽITÉ: Kdyby nebyla parotěsnící páska nalepena, hrozi poškození spodní strany pracovní desky.

Umístění myčky nádobí

o Umístěte nožičky myčky na vodící lišty.

○ Opatrně vsuňte myčku na její pozici, pod pracovní desku.

Umístění myčky na stálé místo

o DÜLEŽITÉ: Myčka nádobí musí být dobře ustálena, aby mohla rádně fungovat.

○ Zadní nožičky je možné nastavit pomocí zašroubování do spodní strany spotřebiče.

o Přední nožičky je možné nastavit pomocí francouzského klíče.

o Ke zjištění, zda je spotřebič ustálen použijte vodováhu.

○ Zkontrolujte ustálení spotřebiče ze strany na stranu.

○ Zkontolujte ustálení spotřebiče směrem odzadu dopředu.

Zabezpečení myčky

o Myčka nádobí musí být zajištěna pracovní deskou.

- Standardní pracovní deska- zajistí pod sebou myčku nádobí užitím dvou šroubů.

o Tyto šrouby musí být pevně utaženy.

- Pracovní deska z mramoru/žuly- u těchto speciálních pracovních desek nemůže být horní část mačky nádobí připevněna ke spodní straně desky.

o Po stranách přední hrany myčky nádobí se nachází gumové zarážky.

Před prvním použitím

Před prvním použitím přístroje byste si měli ověřit následující skutečnosti:-

o jestli je myčka nádobí vyvážená a fixovaná

o jestli je otevřen přívodní ventil

o jestli všechny přívody těsní

o jestli jsou kabely pevně připojeny

o jestli je zapnut el. proud

o jestli není přívodní/odtoková hadice zalomená nebo zmáčknuta

o jestli jste z myčky nádobí vyňali veškerý obalový a tiskový materiál

Baumatic čisticí prostředky

o BC001 – Čistič a odmaštovač myček nádobí (200g)
o BC002 – Odvápňovač praček a myček nádobí (200g)
o BC003 – Čistič na sklokeramické desky (250 ml)
o BC00ů – Čistič na trouby (250ml)
o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.

Technická data

Informační list

Výrobce BAUMATIC
Číslo modelu BDS461SS
Standardní sady nádobí 9
Třída energetické účinnosti (1) A
Roční spotřeba energie (2) 230 kWh
Spotřeba energie standardního mycího cyklu	0.81 kWh
Spotřeba energie ve vypnutém stavu	0.00 kWh
Spotřeba energie v režimu ponechání v zapnutém stavu	1.40 kWh
Roční spotřeba vody (3) 2940 litrů
Třída účinnosti sušení (ů) A
Standardní mycí cyklus (5) Normální 50°C
Doba trvání standardního mycího cyklu	162 minut
Hlučnost 49 dB
Typ instalace Vestavná myčka nádobí

(1) Na stupnici od A+++ (nejvyšší účinnost) do D (nejnižší účinnost).
(2) Roční spotřeba energie na 280 standardních mycích cyklů při použití studené vody a programů s nízkou spotřebou. Skutečná spotřeba energie závisí na způsobu použití spotřebiče.
(3) Roční spotřeba vody při 280 standardních mycích cyklů. Skutečná spotřeba vody bude záviset na tom, jak se zařízení používá.
(ů) Na stupnici od A (nejvyšší účinnost) do G (nejnižší účinnost).
(5) Tento program je vhodný pro mytí normálně znečištěného nádobí a je nejvíce efektivní z hlediska kombinované spotřeby energie a vody.

Důležité informace a závěrečná upozornění!

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést

náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol. s r.o.

Rybná 682/14

110 00 Praha 1

Tel:[phone]

www.baumatic.cz

Baumatic®

United Kingdom
