AD-01 - Alcotest Overmax - Bezplatný návod k obsluze

Typ produktu	Dechový analyzér (Alcotest)
Značka	Overmax
Model	AD-01
Typ senzoru	Palivový článek
Displej	LCD displej s podsvícením
Rozsah měření	0,000 - 0,400 % BAC (0,00 - 4,00 ‰)
Přesnost	±0,01 % BAC při 0,100 %
Zdroj napájení	2 x AAA alkalické baterie (1,5 V)
Výdrž baterie	Přibližně 300 testů
Rozměry (D x Š x V)	100 x 40 x 20 mm
Hmotnost	50 g (bez baterií)
Doba zahřátí	Méně než 30 sekund
Doba měření	Přibližně 10 sekund
Automatické vypnutí	Po 2 minutách nečinnosti
Paměť	Posledních 10 výsledků testů
Náustek	Vyměnitelné, hygienické jednorázové náustky
Kalibrace	Doporučeno každých 6-12 měsíců
Provozní teplota	10 °C až 40 °C
Skladovací teplota	-20 °C až 60 °C
Záruka	1 rok omezená
Jazyky manuálu	EN, CS, ET, HU, PL, SK, a další na vyžádání
Dostupné náhradní díly	Náustky, baterie (standardní AAA)

Často kladené otázky - AD-01 Overmax

Jak často bych měl kalibrovat dechový analyzér AD-01?

Doporučuje se kalibrovat zařízení každých 6 až 12 měsíců nebo přibližně po 300 testech, aby byla zachována přesnost. Kalibraci by měl provést certifikovaný servis.

Jaké baterie používá Overmax AD-01?

Zařízení používá 2 AAA alkalické baterie (každá 1,5 V). Pro optimální výkon používejte kvalitní alkalické baterie a vyměňte je, když se objeví indikátor slabé baterie.

Mohu používat AD-01 pro právní nebo úřední účely?

Ne, Overmax AD-01 je osobní dechový analyzér určený pro vlastní testování a vzdělávací účely. Není certifikován pro právní nebo úřední důkazní účely.

Jak čistím náustek a zařízení?

Používejte pouze nové, jednorázové náustky pro každý test. Povrch lze otřít měkkým suchým hadříkem. Nepoužívejte tekutiny a neponořujte zařízení. Skladujte na suchém místě.

Jaký je rozsah měření AD-01?

AD-01 měří obsah alkoholu v krvi (BAC) od 0,000 % do 0,400 % (nebo 0,00 ‰ až 4,00 ‰). Hodnoty nad těmito hodnotami mohou být zobrazeny jako "HI".

Jak dlouho trvá získání výsledku?

Po krátkém zahřátí (<30 sekund) trvá test přibližně 10 sekund. Musíte foukat rovnoměrně do náustku, dokud zařízení nezapípá.

Má zařízení funkci automatického vypnutí?

Ano, AD-01 se automaticky vypne po 2 minutách nečinnosti, aby šetřil baterii. Poslední výsledek testu je uložen v paměti.

Kde mohu koupit náhradní náustky?

Náhradní náustky lze zakoupit u online prodejců, na webových stránkách Overmax nebo u autorizovaných prodejců. Používejte pouze náustky kompatibilní s modelem AD-01.

Co mám dělat, když displej zobrazí chybu nebo je baterie slabá?

Pokud se objeví ikona slabé baterie, vyměňte baterie. U jiných chyb (např. "Err") zkontrolujte, zda je náustek správně zasunut, počkejte 10 minut a zkuste to znovu. Pokud chyba přetrvává, kontaktujte podporu.

Kolik testů mohu provést na jednu sadu baterií?

S čerstvými alkalickými bateriemi můžete očekávat přibližně 300 testů. Skutečná výdrž baterie se může lišit v závislosti na použití a kvalitě baterie.

NÁVOD K OBSLUZE AD-01 Overmax

Před testováním mějte na paměti

Test dechu lze použít pouze na možnou přítomnost alkoholu v dechu. Nelze se na toto spoléhat jako na jediný způsob určení intoxikace pro určení možnosti bezpečného řízení motorového vozidla, obsluhu strojů nebo pro možnost provádění rizikových činností.

Každý organismus má odlišné možnosti spotřeby alkoholu a testování je tedy možné provádět pouze orientačně, výsledky měření nejsou směrodatné.

Výrobce, dovozce nebo distributor nepřijímají žádnou odpovědnost za použití tohoto výrobku z jakýchkoliv důvodů. Tento výrobek nelze použít jako nástroj pro určení, že je osoba schopna bezpečně používat motorové vozidlo nebo zařízení. Intoxikace jakýmkoli alkoholem může mít negativní vliv na úsudek a používání motorového vozidla.

Před použitím si pozorně prostudujte tuto příručku a pokyny v ní uvedené přesně dodržujte.

Obecné pokyny

Tester na přítomnost alkoholu v dechu je tester navržený pro měření koncentrace nadýchaného alkoholu v lidském těle. Zařízení je opatřeno pokročilým čidlem alkoholu MP-3, který je znám pro svou vynikající citlivost, reprodukovatelnost a módní a přenosný design, což jej činí mnohem pohodlnější pro osobní použití. Pokud obsah alkoholu přesáhne povolený limit, zařízení vyšle audio a video varování.

Hlavní funkce:

• Pokročilé alkoholové čidlo
• Rychlá odezva
  • SMD sestava, stabilní výkon
• Chytré řízení MCU
  • LED indikace procesu přímého testování
  • Digitální LED indikace s červenými nápisy
• Přenosný a módní design
  • Audio upozornění přesažení přednastavených limitů
  • Automatická kontrola selhání čidla
• Design pro úsporu baterie, indikace vybité baterie
• Přenosné pouzdro (volitelné)
• Autonabíječka

Technické údaje

• Typ čidla: Polovodičové čidlo alkoholu
• Rozsah detekce 0,00 – 2.1% BAC
  – Úroveň poplachu 0.1 mg/l
• Přesnost 0,01% BAC
  • Doba odezvy: <5s
  • Doba zahřívání: <20s
• Čas obnovy: <20s
  • Pracovní napětí: Baterie DC3.0V (2 x AAA);
  • Provozní napětí <140mA
• Nejvhodnější provozní prostředí:

Teplota -0C-40C

Relativní vlhkost 40% - 90%

• Displej: 3 číselný LED displej s červenými nápisy
  • Rozměry: 113 x 55 x 22mm (DxVxŠ), <80g
  • Výdrž baterie: >200 krát

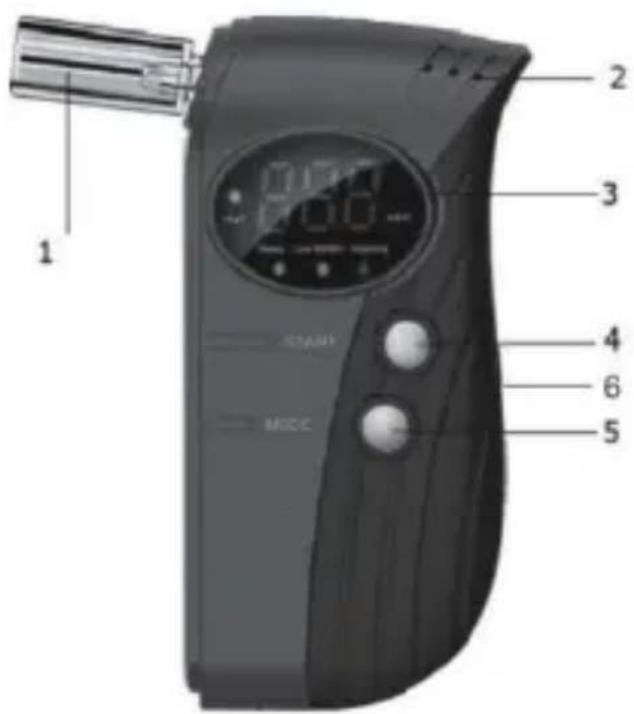

1. Průvodce sestavením a funkcemi Průvodce sestavením

1	Náústek
2	Otvor pro vdech
3	LED displej
4	Startovní tlačítko
5	Tlačítko mode
6	Mini 5p USB Port

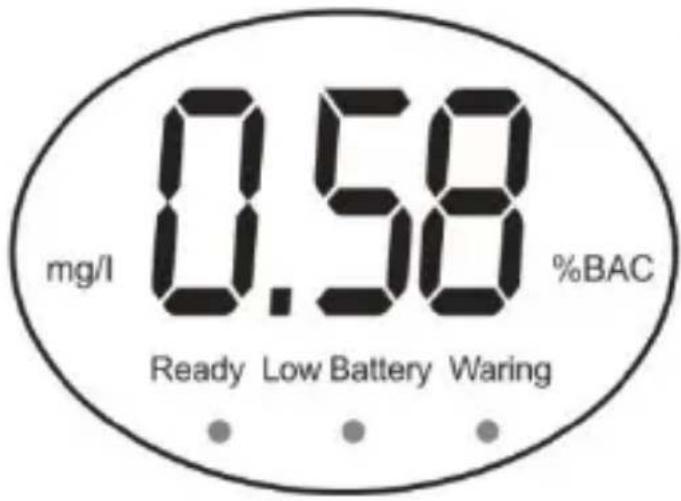

Průvodce funkcemí

Indikační světlo připravenosti: testování

Připraveno pro

Světlo upozornění na vybitou baterii: baterie

Indikace vybité

Varovné indikační světlo:

Nadměrné pití

0. 58	Obsah alkoholu
20s odpočet	Odpočet pro zahřátí
10s odpočet	Připraveno pro dýchnutí

2. Provozní pokyny

2.1. Stáhněte kryt baterie na zadní straně, vložte 2 kusy AAA 1.5V baterií (nejsou přiloženy) v souladu s vyznačenou polaritou a kryt nasad'te zpátky. Nebo použije DC autonabíječku.

2.2. Stiskněte spouštěcí tlačítko na dobu 4 sekund, tester vydá zvuk, a započne se 20 sekundové zahřívání, na obrazovce se objeví 20 s odečet, prosím vyčkejte. Po odpočítání vydá tester nový zvuk a rozsvítí se kontrolka připravenosti. Nyní lze započít s testem.

2.3. Před testováním se zhluboka nadechněte a vydechněte přímo do náustku, dokud nezazní zvuk, na obrazovce se na dobu 4 s objeví "99".

2.4. Po skončení testování vydá tester zvuk, na LED obrazovce se objeví koncentrace alkoholu (pokud jsou výsledky testu nižsí, než prednastavená úroveň, nerozsvítí se varovné světlo, pokud jsou vyšší, spustí se bzučák a varovné světlo zčervená), výsledky budou na displeji zobrazeny po dobu 10 s, následně se vypne napájení po zaznění dvou bzučáků.

2.5. V případě nutnosti nového testování stiskněte znovu tlačítko Start a opakujte výše uvedené kroky .2.2. – 2.4.

2.6. Pro výběr požadované jednotky výsledku stiskněte tlačítko model.

3. Upozornění

3.1. Zabraňte pádu nebo silnému nárazu.

3.2. V případě výskytu jiného plynu o vysoké koncentraci může dojít k nesprávné činnosti testeru.

3.3. Pokud je test prováděn při nízkém napětí, může to ovlivnit naměřené hodnoty

3.4. Test proved'te nejdříve deset minut po skončení konzumace alkoholu.
3.5. Při používání testeru se striktně držte těchto pokynů. V případě dlouhodobého nepoužívání mohou být první dva testy zkreslené, začněte až s třetím testem.
3.6. Tester neponechávejte v prostředí s korozivními plyny (chlor apod.), nebo v jiném škodlivém prostředí.
3.7. Během běžných detekcí je životnost sensoru více než dva roky
3.8. Jako důsledek dlouhodobého užívání se tester znečistí, k čištění použijte čistý hadřík. Nepoužívejte tvrdé předměty nebo čistidla s korozivními složkami.

Běžné závady a řešení

Závada	Možné řešení	Řešení
Na LED se nic nezobrazuje	Nesprávné vložení baterie	Vložte baterii správně,dbejte na polaritu
	Vybitá baterie	Vyměňte baterii
	Zkrat Kontaktujte distributora
Zařízení nereaguje na plyny	Zahřátí nedokončeno	Vyčkejte na kompletní zahřátí
	Zkrat Kontaktujte distributora
Zobrazí se FFF, následně se zařízení vypne	Selhání čidla Kontaktujte distributora
Zobrazí se informace o vybití, následně se zařízení vypne	Vybitá baterie	Vyměňte baterii

Predhovor

- Pokročilý alkoholový senzor

• Rýchla odozva

• Digitálna LED indikácia s červenými nápismi

- Prenosný a módny dizajn

• Automatická kontrola zlyhania senzoru

- Dizajn pre úsporu batérie, indikácia vybitej batérie

- Prenosné puzdro (volitel'né)

- Autonabíjačka

Technické údaje

- Typ senzora: Polovodičový senzor alkoholu

- Rozsah detekcie 0,00 – 2.1% BAC

– Úroveň poplachu 0.1 mg/l

- Presnost' 0,01% BAC

• Doba odozvy: <5s

- Displej: 3 číselný LED displej s červenými nápismi

• Rozmery: 113 x 55 x 22mm (DxVxŠ), <80g

• Výdrž batérie: >200 krát
