AD-01 - Alkomat Overmax - Bezpłatna instrukcja obsługi

Typ produktu	Alkomat (Alcotest)
Marka	Overmax
Model	AD-01
Typ czujnika	Czujnik paliwowy
Wyświetlacz	Wyświetlacz LCD z podświetleniem
Zakres pomiaru	0.000 - 0.400% BAC (0.00 - 4.00‰)
Dokładność	±0.01% BAC przy 0.100%
Źródło zasilania	2 x baterie alkaliczne AAA (1.5V)
Żywotność baterii	Około 300 testów
Wymiary (dł. x szer. x wys.)	100 x 40 x 20 mm
Waga	50 g (bez baterii)
Czas nagrzewania	Mniej niż 30 sekund
Czas pomiaru	Około 10 sekund
Automatyczne wyłączanie	Po 2 minutach bezczynności
Pamięć	Ostatnie 10 wyników testów
Ustnik	Wymienne, higieniczne ustniki jednorazowego użytku
Kalibracja	Zalecana co 6-12 miesięcy
Temperatura pracy	10°C do 40°C
Temperatura przechowywania	-20°C do 60°C
Gwarancja	Ograniczona 1 rok
Języki instrukcji	EN, CS, ET, HU, PL, SK, i więcej na żądanie
Dostępne części zamienne	Ustniki, baterie (standardowe AAA)

Często zadawane pytania - AD-01 Overmax

Jak często należy kalibrować alkomat AD-01?

Zaleca się kalibrować urządzenie co 6 do 12 miesięcy lub po około 300 testach w celu zachowania dokładności. Kalibrację należy przeprowadzić w certyfikowanym centrum serwisowym.

Jakich baterii używa Overmax AD-01?

Urządzenie używa 2 baterii alkalicznych AAA (1,5 V każda). Aby uzyskać optymalną wydajność, używaj wysokiej jakości baterii alkalicznych i wymieniaj je, gdy pojawi się wskaźnik niskiego poziomu baterii.

Czy mogę używać AD-01 do celów prawnych lub oficjalnych?

Nie, Overmax AD-01 to alkomat osobisty przeznaczony do samodzielnych testów i użytku edukacyjnego. Nie jest certyfikowany do celów prawnych ani oficjalnych dowodowych.

Jak czyścić ustnik i urządzenie?

Używaj tylko nowych, jednorazowych ustników do każdego testu. Zewnętrzną część można przetrzeć miękką, suchą szmatką. Nie używaj płynów ani nie zanurzaj urządzenia. Przechowuj w suchym miejscu.

Jaki jest zakres pomiaru AD-01?

AD-01 mierzy stężenie alkoholu we krwi (BAC) od 0.000% do 0.400% (lub 0.00‰ do 4.00‰). Wskazania powyżej tych wartości mogą być wyświetlane jako "HI".

Jak długo trwa uzyskanie wyniku?

Po krótkim nagrzewaniu (<30 sekund), test trwa około 10 sekund. Należy dmuchać równomiernie w ustnik, aż urządzenie wyda sygnał dźwiękowy.

Czy urządzenie ma funkcję automatycznego wyłączania?

Tak, AD-01 automatycznie wyłącza się po 2 minutach bezczynności w celu oszczędzania baterii. Ostatni wynik testu pozostaje w pamięci.

Gdzie mogę kupić zapasowe ustniki?

Zapasowe ustniki można kupić u sprzedawców internetowych, na stronie Overmax lub u autoryzowanych dealerów. Używaj tylko ustników kompatybilnych z modelem AD-01.

Co zrobić, jeśli wyświetlacz pokazuje błąd lub bateria jest słaba?

Jeśli pojawi się ikona niskiego poziomu baterii, wymień baterie. W przypadku innych błędów (np. "Err") sprawdź, czy ustnik jest prawidłowo włożony, odczekaj 10 minut i spróbuj ponownie. Jeśli błąd się powtarza, skontaktuj się z pomocą techniczną.

Ile testów mogę wykonać na jednym zestawie baterii?

Przy świeżych bateriach alkalicznych można oczekiwać około 300 testów. Rzeczywista żywotność baterii może się różnić w zależności od użytkowania i jakości baterii.

INSTRUKCJA OBSŁUGI AD-01 Overmax

Funkcją niniejszego urządzenia jest jedynie wskazanie prawdopodobnego stężenia alkoholu w wydychanym powietrzu. Wyniku próby nie powinno traktować się jako bezsprzecznego wyznacznika przesądzającego o możliwości bezpiecznego prowadzenia pojazdu, obsługi sprzętu bądź wykonywania innych niebezpiecznych działań.

Reakcja organizmu na wypity alkohol w przypadku poszczególnych osób jest diametralnie różna, dlatego też wynik testu nie może stanowić podstawy do podejmowania decyzji o tym, czy wykonywanie danej czynności jest dozwolone, czy też nie.

Zarówno producent, importer jak i dystrybutor nie ponoszą żadnej odpowiedzialności za korzystanie z niniejszego produktu w jakikolwiek sposób. Produkt ten nie może być także używany jako narzędzie do określania, czy dana osoba jest w stanie bezpiecznie bądź legalnie prowadzić lub obsługiwać pojazd silnikowy czy też inne urządzenie. Spożycie nawet znikomej ilości alkoholu pogarsza refleks i negatywnie rzutuje na możliwość podejmowania trafnych decyzji podczas prowadzenia bądź obsługi pojazdu silnikowego.

Przed wykonaniem próby należy dokładnie przeczytać niniejszą instrukcję obsługi, a następnie postępować zgodnie z zawartymi w niej wskazaniami.

Informacje ogólne

Niniejszy produkt jest urządzeniem służącym do pomiaru stężenia alkoholu w wydychanym powietrzu. Urządzenie wyposażone jest w zaawansowany sensor alkoholu MP-3 charakteryzujący się wysoką czułością i trwałością.

Główne cechy produktu

• Zaawansowany czujnik alkoholu
- Krótki czas pomiaru
- Montaż powierzchniowy elementów elektronicznych; płynne, stabilne działanie
- Smart MCU control
- Wynik próby podawany na wyświetlaczu LED
- Wyświetlacz cyfrowy LED z komunikatami w kolorze czerwonym
- Stylowy wygląd i kompaktowe rozmiary
- Ostrzeżenie dźwiękowe informujące o przekroczeniu progu alarmowego
- Sygnalizacja niepoprawnej próby
- Niski pobór energii dzięki energooszczędnemu wyświetlaczowi
- Etui (opcjonalnie)
• Zasilacz samochodowy

Parametry techniczne

• Typ sensora: Półprzewodnikowy sensor alkoholu
• Zakres pomiaru: 0,00 – 2.1‰ BAC
  – Próg alarmowy: 0,1 mg/l
  – Dokładność pomiaru: 0,01% BAC
• Czas reakcji: <5s
  • Czas przygotowania: <20s
• Resume Time: <20s
• Napięcie zasilania: DC 3.0V dwie baterie typu AAA;
  • Natężenie prądu: <140mA
  • Optymalne warunki użytkowania:
  Temperatura -0C-40C
  Wilgotność względna 40% - 90%
• Wyświetlacz: 3-cyfrowy LED z z komunikatami w kolorze czerwonym
  • Wymiary: 113 x 55 x 22mm (DxSxW), <80g
  • Czas pracy baterii: >200 prób

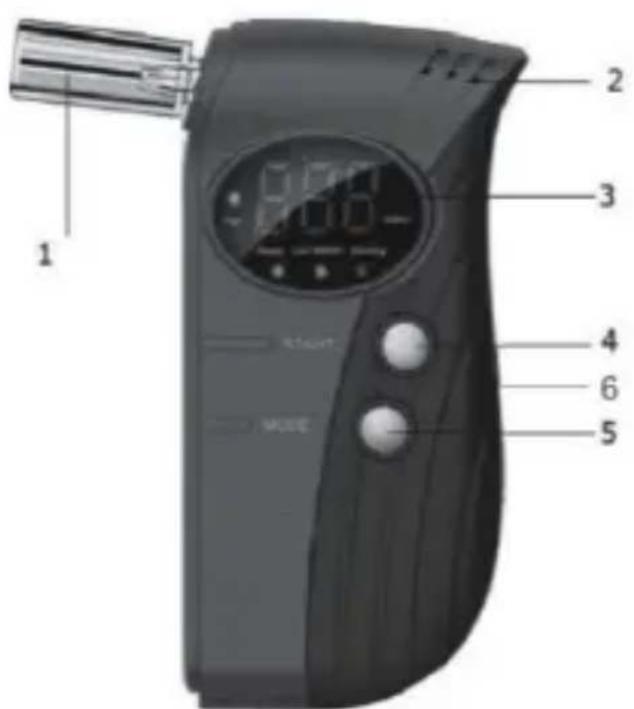

1. Schemat produktu i funkcje sygnalizatorów Schemat produktu

1	Ustnik
2	Otwór wylotu powietrza
3	Wyświetlacz LED
4	Przycisk Start
5	Licznik
6	Port Mini 5p USB

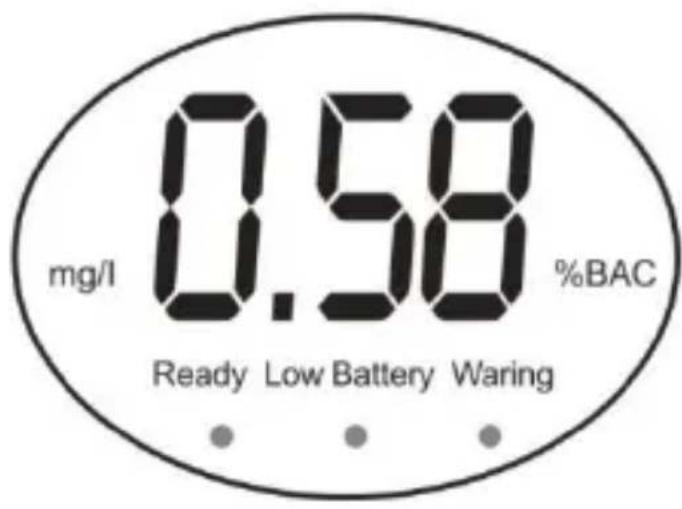

Funkcje sygnalizatorów

Sygnalizator gotowości do pomiaru: Gdy świeci, urządzenie jest gotowe do przeprowadzenia próby.

Wskaźnik baterii: Informuje o niskim poziomie energii baterii. Sygnalizator przekroczenia progu alarmowego: Informuje o nadmiernym stężeniu alkoholu w wydychanym powietrzu.

0. 58	Stężeniealkoholu
Odliczanie 20s	Czasprzygotowania
Odliczanie 10s	Urządzenie jestgotowe doprzeprowadzenia

2. Instrukcja przeprowadzenia próby

2.1. Przesuń w dół pokrywę baterii z tyłu urządzenia i umieść w komorze dwie baterie typu AAA 1,5V (niezałączone w zestawie) zgodnie ze schematem polaryzacji. Następnie zamknij komorę przesuwając w górę pokrywę baterii. Innym sposobem zasilania jest użycie ładowarki samochodowej.
2.2. Naciśnij i przytrzymaj przez 1s przycisk Start. Alkomat włączy się emitując krótki sygnał dźwiękowy, a na ekranie pojawi się czas odliczania. Jest to czas potrzebny urządzeniu na przygotowanie się do przeprowadzenia próby. Proszę czekać. Po upływie 20 sekund urządzenie wyemituje sygnał dźwiękowy, a sygnalizator gotowości do pomiaru zacznie świecić. Teraz można już rozpocząć próbę.
2.3. Przed jej wykonaniem należy wziąć głęboki wdech, a następnie wydmuchować powietrze bezpośrednio w otwór ustnika do momentu, gdy urządzenie wyemituje sygnał dźwiękowy. Na ekranie przez 4 sekundy wyświetlana będzie liczba "99".
2.4. Po zakończeniu próby urządzenie wyemituje sygnał dźwiękowy, a wynik pomiaru wyświetlony zostanie na ekranie LED. Jeśli stężenie alkoholu w wydychanym powietrzu jest niższe od zaprogramowanego poziomu, sygnalizator przekroczenia progu alarmowego pozostanie wyłączony. Jeśli jednak próg ten zostanie przekroczony, urządzenie wyemituje długi sygnał dźwiękowy, a sygnalizator zaświeci czerwonym światłem. Wynik pomiaru będzie widoczny na ekranie przez 10 sekund, następnie urządzenie wyłączy się automatycznie po uprzednim wyemitowaniu dwóch krótkich sygnałów dźwiękowych.
2.5. W przypadku zaistnienia potrzeby ponownego przeprowadzenia próby, należy powtórzyć kroki opisane w punktach 2.2 – 2.4.

2.6. Użyj przycisku jednostki, aby wybrać preferowaną jednostkę pomiaru.

3. Uwagi odnośnie użytkowania produktu

3.1. Nie należy dopuszczać do wstrząsów ani upuszczenia urządzenia.

3.2. Urządzenie może nie działać poprawnie w miejscach o wysokiej koncentracji obcych gazów w otoczeniu.

3.3. Przeprowadzanie pomiaru przy niskim poziomie energii baterii będzie skutkować zmniejszoną dokładnością pomiaru, przez co zwiększy się ryzyko odchyleń wyniku od rzeczywistych wartości.

3.4. Aby zapobiec błędom pomiaru i zmniejszyć ryzyko odchyleń wyniku od rzeczywistych wartości, należy po wypiciu alkoholu odczekać 10 minut przed rozpoczęciem próby.

3.5. Urządzenie należy obsługiwać trzymając się ściśle zaleceń zamieszczonych w niniejszej instrukcji. W przypadku, gdy urządzenie nie było używane przez długi okres czasu, wyniki pierwszych dwóch prób będą obarczone zwiększonym ryzykiem odchyleń od wartości rzeczywistych. Dlatego też, za najbardziej miarodajną należy uznać dopiero próbę trzecią.

3.6. Urządzenia nie należy przechowywać w miejscach, gdzie byłoby ono narażone na działanie chloru lub innych gazów korozyjnych.

3.7. W normalnych warunkach żywotność sensora może być dłuższa niż 2 lata.

3.8. W przypadku zabrudzenia alkomatu należy wytrzeć go czystą ściereczką. Nie należy używać do tego żadnych twardych przedmiotów ani środków zawierających substancje żrące.

Częste problemy i ich rozwiązania

Problem	Możliwa przyczyna	Rozwiązanie
Wyświetlacz nie działa	Nieprawidłowo zainstalowane baterie	Zainstaluj baterie zgodnie z oznaczeniami polaryzacji
	Zbyt niski poziom energii baterii	Wymień baterie
	Zwarcie lub inny problem z obwodem	Skontaktuj się ze sprzedawcą
Brak reakcji podczas wykonywania próby	Przygotowanie do pomiaru wciąż trwa	Odczekaj do zakończenia przygotowania
	Zwarcie lub inny problem z obwodem	Należy skontaktować się ze sprzedawcą
Na ekranie pojawia się komunikat FFF, po czym urządzenie wyłącza się	Błąd sensora Skontaktuj się ze sprzedawcą
Sygnalizacja niskiego poziomu energii baterii, po czym urządzenie wyłącza się	Zbyt niski poziom energii baterii	Wymień baterie

Zdjęcia i grafiki mają charakter poglądowy, rzeczywisty wygląd produktów może różnić się od prezentowanego na zdjęciach i grafikach.
