NÁVOD K OBSLUZE MT4420WH Concept

Volně stojící mikrovlnná trouba

Vol'ne stojaca mikrovlnná rúra

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce spotřebiče

Návod k obsluze

Základní funkce spotřebiče

Vhodné/nevhodné nádobí pro mikrovlnný ohřev

Pokročilé funkce spotřebiče

Čistění a údržba

Rádiové rušení

Instalace spotřebiče

Průvodce řešením problémů

Ochrana životního prostředí

Technické parametry
Napětí 230 V ~ 50 Hz
Příkon 1 280 W
Mikrovlnný výkon 800 W
Frekvence mikrovln 2 450 MHz
Vnější rozměry (š x h x v) 451 x 344 x 258 mm
Vnitřní objem 20 l
Průměr talíře 270 mm
Hladina akustického výkonu < 63 dB(A)
Hmotnost 11,5 kg
Světelný tok vnitřního světelného LED zdroje < 60 lm

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

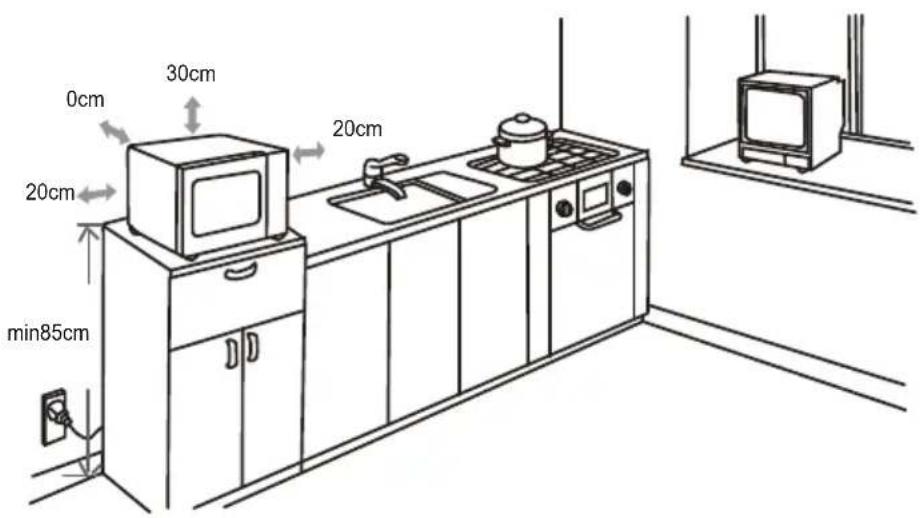

Dodržujte pokyny pro umístění spotřebiče. Zvláštní pozornost věnujte vzdálenosti od hořlavých materiálů, jako jsou záclony, závěsy, přikrývky, papír, oblečení apod.!

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou: Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích; Spotřebiče používané v zemědělství; Spotřebiče používané hosty v hotelích, motelech a jiných oblastech; Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byli seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• Děti si nesmí hrát se spotřebičem.

- Čištění a uživatelskou údržbu by neměli provádět děti, pokud jsou mladší než 8 let a nejsou pod dohledem.

- Udržujte zařízení a jeho kabel mimo dosah dětí mladších než 8 let.

- UPOZORNĚNÍ: Přístroj a jeho části mohou být horké během používání.

- Dávejte pozor aby se zabránilo dotyku topných těles.

- Děti mladší než 8 let musí být udržovány v bezpečné vzdálenosti a být nepřetržitě pod dohledem.

- Povrch korpusu kde je přístroj uložen může být horký.

- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

- Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.

- Nenechávejte spotřebič bez dozoru během provozu.

- Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla. Tento povrch musí mít dostatečnou nosnost, aby unesl spotřebič i s připravovaným obsahem.

- Nezakrývejte otvory spotřebiče, hrozí nebezpečí přehřátí.

- Neodstraňujte nožičky.

- Používejte pouze nádobí určené pro použití v mikrovlnné troubě(nekovové, bez kovového potisku a ozdob). Plastové nádoby nebo papírové obaly se mohou teplem deformovat nebo vznítit, během přípravy je proto sledujte.

• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka.
• Pokud manipulujete s horkými částmi, používejte kuchyňské rukavice (chňapky).
• Udržujte spotřebič v čistotě. Nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit zkrat, poškodit spotřebič nebo způsobit požár.
• Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Zabraňte tomu, aby přívodní kabel volně visel přes hranu pracovní desky, kde by na něho mohly dosáhnout děti.
• Nepoužívejte spotřebič ve venkovním prostředí nebo na mokrém povrchu, hrozí nebezpečí úrazu elektrickým proudem.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.
• Netahejte a nepřenášejte spotřebič za přívodní kabel.
• Držte spotřebič stranou od zdrojů tepla, jako jsou radiátory, trouby a podobně. Chraňte jej před přímým slunečním zářením, vlhkostí.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Nedotýkejte se pohyblivých součástí během provozu spotřebiče.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Spotřebič je určený pouze k vaření, ohřívání nebo rozmrazování jídla a potravin.

CZ

• Nepokoušejte se provozovat tuto troubu s otevřenými dvířky, protože to může mít za následek škodlivé vystavení mikrovlnné energii. Nesnažte se porušit nebo manipulovat s bezpečnostními zámky.
• Pokud není přístroj udržován v dobrém stavu nebo je znečištěn, mohlo by dojít k degradaci povrchu a ovlivnění životnosti přístroje nebo přímo vést k nebezpečným situacím.
• Zařízení nesmí být čištěno parním čističem
• Aby nedošlo k přehřátí, nesmí být spotřebič instalován ve skříňce za dekorativními dveřmi.
• Zařízení je určeno k volně stojícímu použití.
• Zadní stěna spotřebiče musí být umístěna směrem ke zdi.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

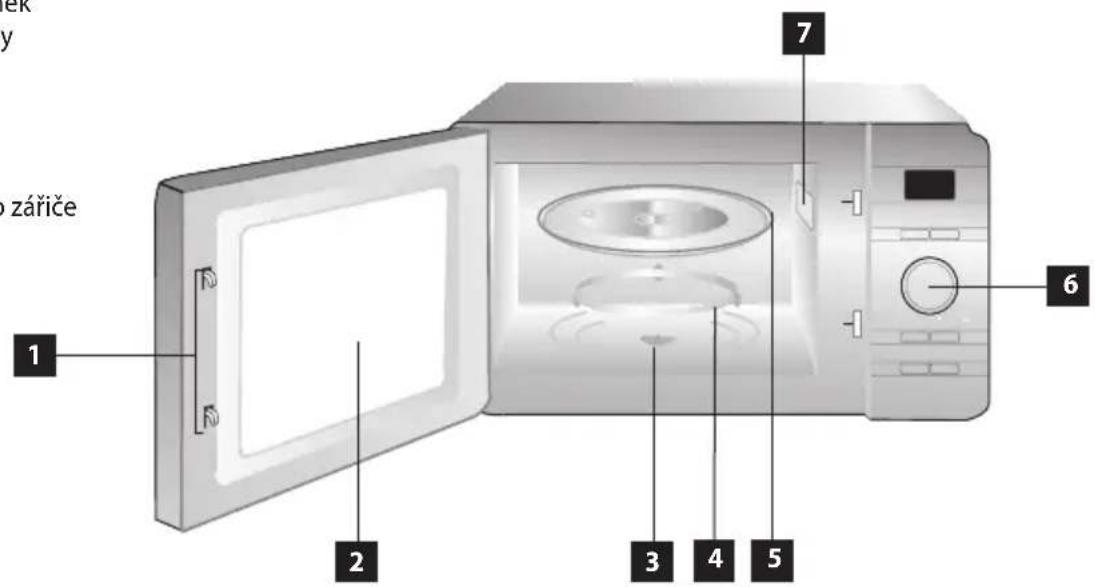

POPIS VÝROBKU

1 Bezpečnostní zámek
2 Okno dvířek trouby
3 Čep talíře
4 Pojezdový kotouč
5 Skleněný talíř
6 Ovládací panel
7 Kryt mikrovlnného záříče

1 2 3 4 5 6 7 záříče

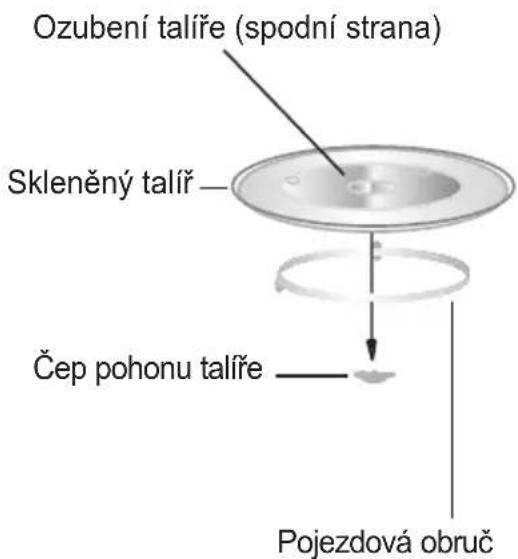

Instalace otočného talíře

1. Nikdy neumistujte skleněný talíř vzhůru nohama.
2. Skleněnému talíři by nemělo nic bránit v otáčení.
3. Během vaření se musí vždy používat sestava otočného talíře a pojezdové obruče.
4. Všechna jídla a nádoby s potravinami musí být vždy umístěny na skleněném talíři.
5. Pokud praskne skleněný talíř nebo otáčecí obruč, kontaktujte nejbližší autorizované servisní středisko.

Ozubení talíře (spodní strana) Skleněný talíře Čep pohonu talíře Pojezdová obruč

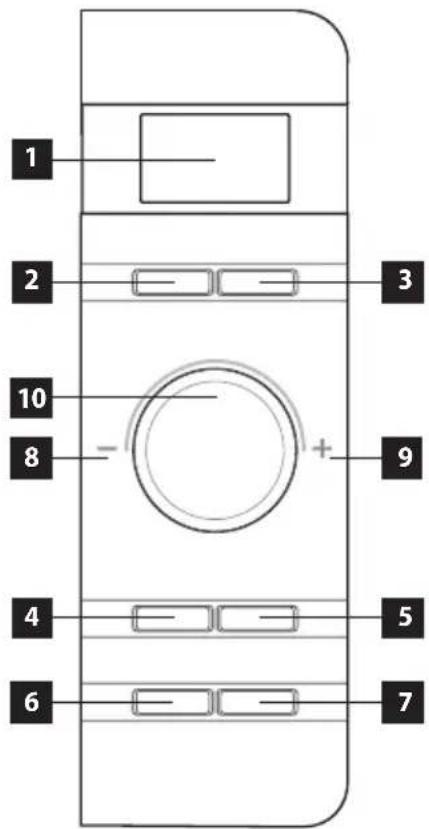

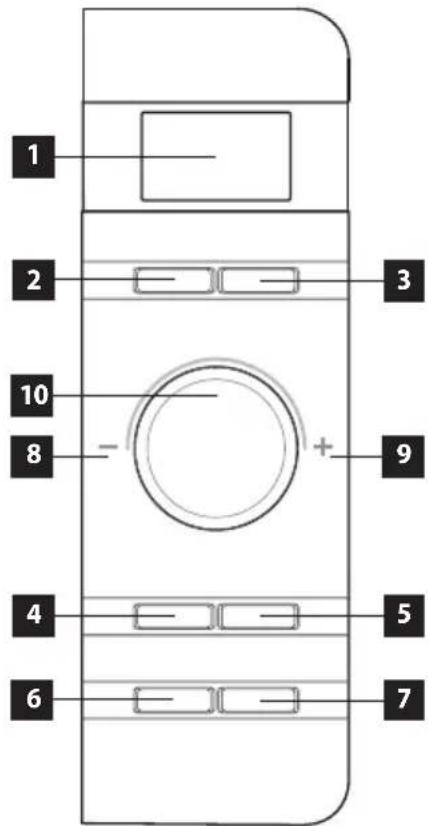

POPIS OVLÁDACÍHO PANELU A JEHO FUNKCÍ

1. Displej
2. Mikrovlnný ohřev s nastavením výkonu
3. Express
4. Rozmrazování / nastavení času
5. Automatický ohřev
6. Pauza / Zrušit
7. Instant / Start
8. Otočit doleva - Snížit / Krok v nabídce směrem dolů
9. Otočit doprava - Zvýšit / Krok v nabídce směrem nahoru
10. Volící kolečko

1 2 3 10 8 + 9 4 5 6 7

Před zahájením vaření

Když je spotřebič zapojen do napájení, LED dioda 3x zabliká. Poté se rozbliká „:“, čímž vás vyzve k zadání času.

Ovladač času / Hmotnosti

Otočením knoflíku můžete zvýšit nebo snížit dobu vaření, čas na hodinách nebo hmotnost během provozu.

Pozastavit / Zrušit (Pause/Cancel)

• V počáteční nebo zadávací fázi: jedním stisknutím zrušite zadávání programu a obnovíte nastavení.
- Během vaření: stiskněte jednou pro zastavení provozu trouby. Dvojitým stiskem zrušíte program vaření.

Automatické připomenutí dokončení ohřevu

Po skončení vašeho přednastaveného programu vaření se na LED displeji zobrazí „End“ a zazní tři pípnutí, která vás vyzvou k vyjmutí jídla. Pokud jednou nestisknete tlačítko „Pause/Cancel“ nebo neotevřete dvířka, bude v intervalu 3 minut znít pípnutí.

Okamžité vaření (Instant cooking)

• V pohotovostním stavu stiskněte tlačítko „Instant/Start“,
- Mikrovlnná trouba začne ohřívat na nejvyšší výkon
• Výchozí doba vaření systému je 1 minuta.
- Dobu vaření můžete prodloužit nebo zkrátit otočením knoflíku.

Nastavení hodin

• Tlačítko hodin (Defrost/Clock) vám umožnuje zadat aktuální čas, když na displeji LED po zapojení spotřebiče do sítě bliká „:“
• Jestliže aktuální čas na displeji nepotřebujete zobrazovat, tuto volbu přeskočte.

Příklad: nastavení 12:30
	Kroky	Zobrazeno na displeji
1 Po zapnutí dvojtečka bliká 1:00
2	Stiskněte a podržte tlačítko Defrost/Clock po dobu 3 sekund	1:00
3 Otočením kolečka nastavte přesnou hodinu 12:00
4 Stiskněte znovu tlačítko Defrost/ Clock 12:00
5 Otočením kolečka nastavte přesné minuty 12:30
6 Stiskněte tlačítko Defrost/ Clock ještě jednou nebo počkejte 60 sekund a čísla se ustálí

Mikrovlnný ohřev

Tato funkce slouží k vaření a ohřívání jídla. Stiskněte tlačítko „Power“, na LED displeji se bude cyklicky zobrazovat 100P—80P—60P — 40P—20P.

100 P	Vysoký výkon	100% mikrovlnný výkon. Použitelné pro rychlé a důkladné vaření
80 P	Středně vysoký výkon	80% mikrovlnný výkon. Použitelné pro středně rychlé vaření
60 P	Střední výkon	60% mikrovlnný výkon. Použitelné pro vaření potravin v páře
40 P	Středně nízký výkon	40% mikrovlnný výkon. Použitelné pro rozmrazování potravin
20 P	Nízký výkon	20% mikrovlnný výkon. Použitelné pro udržení tepla

UPOZORNĚNÍ!

a. Maximální čas, který lze nastavit, je 60 minut.
b. Nikdy troubu nespouštějte prázdnou.
c. Při maximálním mikrovlnném výkonu trouba po určité době vaření automaticky sníží výkon, aby se prodloužila životnost dílů.
d. Pokud jídlo během provozu otočíte, stiskněte poté jednou tlačítko „Instant/Start“ a přednastavený proces vaření bude opět pokračovat.
e. Pokud zamýšlíte vyjmout jídlo před přednastaveným časem, musíte jednou stisknout tlačítko „Pause/Cancel“ pro vymazání přednastavené procedury, abyste předešli nechtěné operaci při přístím spuštění.

Příklad: Vařit při P80 po dobu 10 minut.
	Kroky	Zobrazeno na displeji
1	Po zapnutí dvojtečka bliká	1:00
2	Vyberte požadovaný mikrovlnný výkon postupným stisknutím tlačítka Power	80P
3	Otočením kolečka nastavte dobu vaření	10:00
4	Stiskněte tlačítko Instant/Start pro spuštění a na LED displeji začne odpočet času

Express

• Stiskněte tlačítko Express, na LED displeji se bude cyklicky zobrazovat 0:30, 1:00, 1:30, ...
• Tato funkce vám umožní pohodlně ohřát šálek vody nebo nápoje bez kroků nastavení času. Zvolte správný čas v závislosti na kapacitě nápoje.

Příklad: Express ohřev po dobu 1 minuty.
	Kroky	Zobrazeno na displeji
1 Po zapnutí dvojtečka bliká 1:00
2	Postupným stisknutím tlačítka Express vyberte požadovanou nabídku	1:00
3 Zahajte vaření stisknutím tlačítka Instant/Start

Rozmrazování (Defrost)

Tato funkce se použivá k rozmrazování potravin. Stiskněte tlačítko „Defrost/Clock“ a na LED displeji se bude cyklicky zobrazovat d.1-d.2-d.3

d.1 Pro rozmrazování masa o hmotnosti od 0,1 do 2,0 kg.

d.2 Pro rozmrazování drůbeže o hmotnosti od 0,2 do 3,0 kg.

d.3 Pro rozmrazování mořských plodů o hmotnosti od 0,1 do 0,9 kg.

UPOZORNĚNÍ!

a. Pro dosažení rovnoměrného účinku je nutné jídlo během provozu obracet/promíchávat.
b. Rozmrazování obvykle vyžaduje delší dobu než vaření jídla.
c. Pokud lze jídlo nakrájet nožem, lze proces rozmrazování považovat za dokončený.
d. Mikrovlnné záření pronikne asi 4 cm do většiny potravin
e. Rozmrazené potraviny je třeba spotřebovat co nejdříve, nedoporučujeme je vracet do lednice a znovu zmrazovat.

Příklad: Rozmrazování 0,4 kg drůbeže.
	Kroky	Zobrazeno na displeji
1 Po zapnutí dvojtečka bliká 1:00
2	Jedním stisknutím tlačítka Defrost/Clock nastavte druh jídla.	d.2
3 Otočte knoflíkem pro nastavení hmotnosti rozmrazování 0.4
4 Zahajte ohřev stisknutím tlačítka Instant/Start
5 Během rozmrazování zazní dvakrát pípnutí, které vás vyzve k obrácení jídla.Otevřete dvířka a otočte jídlo. Potom zavřete dvířka. Chcete-li pokračovat v rozmrazování, stiskněte znovu tlačítko Instant/Start

Automatické vaření

Trouba má výchozí nabídku vaření pro snadné ovládání. Když na LED displeji bliká dvojtečka, otočte knoflíkem na LED displeji se bude cyklicky zobrazovat A.1, A.2 ..... A.8

Vyberte si vhodné menu podle typu a hmotnosti jídla a přesně dodržujte pokyny v níže uvedené tabulce, jinak bude efekt vaření značně ovlivněn.

Na displeji	Druh jídla Metoda	ohřevu
A.1	Popcorn	Vhodné pro nasypání pytlíku kukuřice o hmotnosti 0,1 kg, která je běžně dostupná na trhu
A.2	Opětovný ohřev Ohřejte	jídlo o hmotnosti 0,2-1,0 kg.
A.3	Ohřev nápojů	1-3 šálky tekutiny. Počáteční teplota kapaliny je asi 5-10 °C. Použijte velký hrnek a nezakrývejte
A.4	Pizza Ohřeje 1-2 kusy vychlazené pizzy.
A.5	Brambory	Vaření bramborových kousků nakrájených na 5 mm šířku, výšku a délku. Celková hmotnost je od 0,45 do 0,65 kg. Proužky umístěte na velkou misku a misku přikryjte tenkou fólií, abyste zabránili ztrátě vody.
A.6	Zelenina	Celkem existuje pět možností (0,1, 0,2----0,5 kg)
A.7	Maso	Celkem je zde šest možností (0,1, 0,2----0,5 kg)
A.8	Ryby	Celkem je zde šest možností (0,1, 0,2----0,5 kg)

UPOZORNĚNÍ!

a. Teplota jídla před vařením by měla být 20-25 °C. Vyšší nebo nižší teplota jídla před vařením by vyžadovala prodloužení nebo zkrácení doby vaření.

b. Teplota, váha a tvar jídla do značné míry ovlivní efekt vaření. Pokud byla zjištěna jakákoli odchylka od faktoru uvedeného ve výše uvedené nabídce, můžete upravit dobu vaření pro dosažení nejlepších výsledků.

Příklad: V páře 500 g ryby.
	Kroky	Zobrazeno na displeji
1 Po zapnutí dvojtečka bliká 1:00
2	Stiskněte tlačítko Auto Cooking pro nastavení menu vaření	A.8
3 Otočte knoflíkem pro nastavení hmotnosti 0.5
4 Spustte ohřev stisknutím tlačítka Instant/Start a LED začne odpočítávat nastavený čas.

Automatické spuštění (Funkce zpoždění)

- Pokud nechcete, aby se vámi zvolený program spustil okamžitě, můžete si přednastavit režim ohřevu a dobu ohřevu a přednastavená nabídka se automaticky spustí ve vámi nastavený čas.

• Nastavení se bude skládat ze 2 kroků:

• Nastavení aktuálního času;
- Nastavení režimu vaření a doby ohřevu.

Příklad: Nyní je 12:30. Chtěli byste mikrovlnnou troubu automaticky spustit s mikrovlnným výkonem 100P po dobu 9 minut a 30 sekund ve 14:20
	Kroky Zobrazeno	na displeji
1 Po	zapnutí dvojtečka bliká 1:00
1.1	Stiskněte a podržte tlačítko Defrost/Clock po dobu 3 sekund	1:00
1.2	Nastavte hodiny otočením knoflíku na 12:00 12:00
1.3	Dalším stisknutím tlačítka Defrost/Clock (Rozmrazování/Hodiny) potvrdte hodiny	12:00
1.4	Nastavte minuty otočením knoflíku na 12:30 12:30
1.5	Stiskněte jednou tlačítko Defrost/Clock (Rozmrazování/Hodiny) pro potvrzení (nebo dojde k automatickému uložení po uplynutí 10 sekund)	12:30
2	Volba nabídky vaření a doby trvání ohřevu
2.1	Zvolte výkon vaření stisknutím tlačítka Power	100P
2.2	Otočením knoflíku nastavte dobu vaření na 9:30 9:30
2.3	Stisknutím a podržením tlačítka Defrost/Clock po dobu 3 sekund se vrátíte k aktuálním hodinám.
3	Nastavte předpokládaný čas zahájení ohřevu. Opakujte kroky 1.2, 1.3, 1.4
4	Stisknutím tlačítka Defrost/Clock (Rozmrazování/Hodiny) potvrdte volbu zpoždění. Nyní byl program aktivován. A program bude spuštěn ve 14:20.
5	Prednastavený čas spuštění můžete zkontrolovat stisknutím tlačítka Defrost/ Clock.

Více sekvenční vaření

- Pro dosažení nejlepších výsledků vaření vyžadují některé recepty jiný režim vaření a čas. Svou personalizovanou nabídku si můžete naprogramovat následovně:

Příklad: Chcete vařit jídlo v mikrovlnné troubě při 100P po dobu 3 minut a poté při 20P po dobu 9 minut.Toto je nastavení 2 sekvenci.
	Kroky	Zobrazeno na displeji
1 100P mikrovlnný ohřev po dobu 3 minut
1.1	Stisknutím tlačítka Power vyberte úroveň výkonu.	100P
1.2 Otočte knoflíkem pro nastavení doby vaření. 3:00
2 20P po dobu 9 minut
2.1	Stisknutím tlačítka Power vyberte požadovanou nabídku	20P
2.2 Otočte knoflíkem pro nastavení doby vaření. 9:00
3. Zahajte vaření stisknutím tlačítka Instant/Start

UPOZORNĚNÍ!

a. Po dokončení vaření na 100 P mikrovlnná trouba automaticky zahájí další proces.

b. Opakováním korků můžete maximálně nastavit 4 časové sekvence

Funkce dětské pojistky

- Tuto funkci použijte k uzamčení ovládacího panelu při čištění nebo k tomu, aby děti nemohly troubu používat bez dozoru. Všechna tlačítka jsou v tomto režimu nefunkční.

1. Nastavení zámku: Podržte tlačitko Pause/Cancel asi 3 sekundy.
2. Zrušení zámku: Podržte tlačítko Pause/Cancel asi 3 sekundy.

UPOZORNĚNÍ!

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít vně i uvnitř vlhkým hadříkem.

Všechny odnímatelné části umyjte v teplé vodě s přídavkem saponátu.

POZOR!

Otevírejte dvířka trouby opatrně. Při otevření dvířek v průběhu přípravy nebo po ukončení přípravy pokrmů se uvolňuje velké množství páry a ze spodní hrany dvířek může odkapávat zkondenzovaná horká voda. Hrozí nebezpečí opaření.

Pokyny k nádobí

Důrazně se doporučuje používat nádoby, které jsou vhodné a bezpečné pro vaření v mikrovlnné troubě. Obecně lze říci, že pro mikrovlnné vaření jsou vhodné nádoby, které jsou vyrobeny z žáruvzdorné keramiky, skla nebo plastu. Nikdy nepoužívejte kovové nádoby pro mikrovlnné vaření a kombinované vaření, protože by mohlo dojít k jiskření. Příklady jsou uvedeny v tabulce níže.

Materiál nádoby Pro	mikrovlnnoutroubu	Poznámky
Žáruvzdornákeramika	Ano Nikdy nepoužívejte keramiku zdobenou kovovým okrajem neboglazurou
Tepelně odolný plast	Ano	Nelze použít pro dlouhodobé vaření v mikrovlnné troubě
Tepelně odolné sklo	Ano
Plastová fólie	Ano	Neměla by se používat při pečení masa nebo kotlet, protožepřílišná teplota může fólii poškodit
Grilovací rošt Ano
Kovová nádoba	Ne	Neměla by se používat v mikrovlnné troubě. Mikrovlnné zářenínemůže proniknout kovem.
Lakované	Ne	Špatná tepelná odolnost. Nelze použít pro vaření při vysokéteplotě
Bambusové dřevoa papír	Ne Špatná tepelná odolnost. Nelze použít pro vaření při vysokéteplotě

TIPY NA VAŘENÍ

Následující faktory mohou ovlivnit výsledek vaření:

Uspořádání jídla

• Silnější stranu jídla položte směrem ven z misky, tenčí část směrem ke středu a rovnoměrně rozprostřete.
• Pokud je to možné, zajistěte, at se nepřekrývají.

Délka doby vaření

- Začněte vařit s nastavením krátké doby, vyhodnotte ji po jejím uplynutí a prodlužte ji podle skutečné potřeby. Převaření může způsobit kouř a popáleniny.

Rovnoměrné vaření jídla

• Jídlo jako je kuře, hamburger nebo steak, by mělo být během vaření jednou otočeno.
• V závislosti na typu jídla, pokud je to možné, během vaření jednou nebo dvakrát promíchejte zvenku do středu pokrmu

Ponechte odstát

- Po uplynutí doby vaření nechte jídlo v troubě dostatečně dlouhou dobu, aby mohl dokončit svůj cyklus vaření a pozvolným způsobem vychladnout.

Jakmile je pokrm hotov

Barva a tvrdost jídla pomáhají určit, zda je vše správně dokončeno, což znamená:

• Pára vychází ze všech částí jídla, nejen z okraje
• Klouby drůbeže lze snadno pohybovat
  • Vepřové nebo drůbeží maso nejeví žádné známky krve
• Ryba je neprühledná a lze ji snadno nakrájet vidličkou

Zapékací mísa

Při použití nádoby na zapékáníí nebo samoohřevné nádoby pod ni vždy umístěte tepelně odolný izolátor, jako je porcelánový talíř, aby nedošlo k poškození otočného talíře a otočného prstence.

- Při vaření jídla s vysokým obsahem tuku nedovolte, aby se plastový obal dostal do kontaktu s potravinami, protože by se mohl roztavit

Plastové nádobí vhodné do mikrovlnné trouby

Některé plastové nádobí vhodné do mikrovlnné trouby nemusí být vhodné pro vaření jídel s vysokým obsahem tuku a cukru. Rovněž nesmí být překročena doba předehřívání uvedená v návodu k použití nádobí

ČIŠTĚNÍ A ÚDRŽBA

Čistěte spotřebič po každém použití, abyste zabránili hromadění mastnoty, napečených zbytků potravin a vzniku nepříjemného pachu.

Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte spotřebič vychladnout.

Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

Výměnné příslušenství omyjte v teplé saponátové vodě a opláchněte v čisté vodě.

Těsnění dvířek, vnitřní a vnější povrch spotřebiče čistěte vlhkým hadříkem. Můžete použít tekutý saponát. Nepoužívejte k čištění houbičku, drátěnku, abrazivní prostředky nebo rozpouštědla (benzin, ředidla apod.). Mohli byste poškodit ochrannou povrchovou vrstvu.

Pachy z vnitřního prostoru odstraníte tak, že do hluboké misky vhodné pro mikrovlnný ohřev nalijete vodu, přidáte šťávu a kůru z jednoho citrónu a necháte 5 minut v zapnuté troubě. Po uplynutí této doby vnitřek trouby vysušte jemným hadříkem.

Pokud je třeba vyměnit vnitřní žárovku, kontaktujte prodejce.

Neudržování spotřebiče v čistotě by mohlo vést k poškození povrchu, které by tak mohlo nepříznivě ovlivnit životnost spotřebiče a mít za následek vznik nebezpečné situace.

Instalace

1. Pro instalaci spotřebiče vyberte rovnou plochu, která poskytuje dostatek volného prostoru pro větrací otvory

2. Minimální výška pro instalaci spotřebiče je 85 cm.

3. Zadní strana spotřebiče musí být umístěna proti zdi. Nechte minimální vzdálenost 30 cm nad horním povrchem trouby, mezi troubou a sousedními stěnami je vyžadována minimální vzdálenost 20 cm.
4. Neodstraňujte nožičky ze spodní části trouby.

5. Zablokování ventilačních otvorů může vést k poškození trouby.

6. Zapojte troubu do standardní domácí zásuvky. Ujistěte se, že napětí a frekvence jsou stejné jako napětí a frekvence na typovém štítku.

Varování:

Neinstalujte troubu na varnou desku nebo jiné zařízení produkující teplo. Při instalaci v blízkosti zdroje tepla nebo nad ním by se trouba mohla poškodit a záruka by byla neplatná.

Volně přístupné stěny spotřebiče se mohou během běžného provozu zahřívat.

0cm 30cm 20cm 20cm min85cm 20cm

Tento spotřebič musí být uzemněn. Je vybaven přívodním kabelem s uzemňovacím vodičem a uzemňovací zástrčkou. Musí být zapojen do zásuvky, která je správně instalována a zapojena. V případě elektrického zkratu toto uzemnění snižuje riziko úrazu elektrickým proudem. Doporučuje se spotřebič zapojit na samostatný elektrický okruh. Použití vysokého napětí je nebezpečné a poškození nesprávně zapojené trouby můžezpůsobit požár nebo jinou nehodu.

POZOR!

Nesprávné použití ochranného vodiče může způsobit poranění elektrickým proudem.

Pozn.: Pokud máte nějaké dotazy ohledně uzemnění nebo elektrického zapojení, kontaktujte kvalifikovaného elektrikáře nebo servisního technika. Ani výrobce ani distributor neodpovídají za škody na zdraví nebo na spotřebiči způsobené nesprávným elektrickým zapojením. Vodiče v přívodním kabelu jsou zbarveny podle následujícího kódu:

Zelenožlutý – ochranný/zemnící vodič

Modrý – střední vodič

Hnědý/černý – fázový vodič

Pokud je nutné použít prodlužovací kabel, použijte pouze 3-žilový prodlužovací kabel

Mikrovlnná trouba je vybavena krátkým napájecím kabelem, z důvodu snížení rizika zamotání nebo zakopnutí o delší kabel.

V případě použití dlouhé sady kabelů nebo prodlužovacího kabelu je nutné dodržet následující:

- Jmenovité hodnoty elektrických kabelů by měly být alespoň tak velké jako elektrické jmenovité hodnoty spotřebiče.

- Prodlužovací kabel musí být 3-žilový se zemnícím vodičem.

- Dlouhý přívodní kabel by neměl viset přes pracovní desku nebo stůl, kde by za něj děti mohly tahat nebo neúmyslně zakopnout.

RUŠENÍ SIGNÁLU PŘIJÍMAČŮ

Funkce spotřebiče může způsobit rušení signálu vašeho radiopřijímače, TV přijímače nebo podobných spotřebičů.

Toto působení lze redukovat nebo eliminovat pomocí následujících opatření:

1. Přeorientujte přijímací anténu rádia nebo TV.

2. Přemístěte spotřebič s ohledem na přijímač.

3. Umístěte spotřebič dál od přijímače.

4. Zapojte spotřebič do jiné zásuvky, aby byly ostatní spotřebiče na jiných elektrických okruzích.

ŘEŠENÍ POTÍŽÍ

Problém Příčina	Rešení
Spotřebič nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky	Zkontrolujte připojení zástrčky
	Zásuvka není napájena	Zkontrolujte přítomnost napětí, např. jiným spotřebičem
	Špatně zavřená dvířka	Překontrolujte dvířka spotřebiče.Případnou nečistotu nebo cizí předměty odstraňte
	Znečištěná kolečka pojezdového kola	Očistěte vlhkým hadříkem kolečka pojezdového kola
Otáčení talíře je hlučné
Troubu nelze spustit	Přívodní šňůra není správně zapojena do elektrické sítě	Vypojte kabel z elektrické zásuvky a po 10 sekundách ho opět připojte
	Vypálená el. pojistka nebo vypnutý jistič	Vyměňte pojistku nebo zapněte jistič. Obratte se na autorizovaný servis
Trouba neohřívá Dvířka	nejsou dostatečně zavřena	Zavřete znovu dvířka a zkontrolujte jejich dovření

Obvyklé jevy
Mikrovlnná trouba ovlivňuje TV příjem	Radiový a TV příjem může být ovlivněn činností mikrovlnné trouby. Je to podobné rušení, které vzniká například při provozu mixérů, vysavačů a vysoušečů vlasů. Jedná se o normální jev.
Pohasnutí světla v troubě	Při nízkém výkonu mikrovlnného ohřevu může světlo uvnitř slabě pohasnout. Je to normální jev
Akumulace páry na dvířkách, horký vzduch z ventilačních otvorů	Během ohřevu se může z jídla uvolňovat velké množství páry. Většina pára je odvětrána průduchy, ale nějaké množství se vysráží na chladnějších místech jako jsou dvířka trouby
Trouba byla náhodně spuštěna bez jídla uvnitř	Je zakázáno spouštět troubu bez jídla uvnitř. Je to velmi nebezpečné, může dojít k přehřátí trouby

ÚDRŽBA A SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

Než zavoláte servis, zkontrolujte prosím následující:

1. Vložte jeden šálek vody (přibližně 150 ml) do skleněné odměrky do trouby a pevně zavřete dvířka. Osvětlení trouby by mělo zhasnout, pokud jsou dvířka správně zavřená. Necháme troubu pracovat 1 min.
2. Svítí žárovka trouby?
3. Funguje chladicí ventilátor? (Položte ruku na zadní ventilační otvory.)
4. Otáčí se otočný talíř? (Točna se může otáčet ve směru nebo proti směru hodinových ručiček. To je zcela normální.)
5. Je voda uvnitř trouby horká?

Pokud je „NE“ odpovědí na kteroukoli z výše uvedených otázek, zkontrolujte prosím vaši zásuvku a elektrické pojistky ve vašem elektroměru nebo rozvodné skříni.

Pokud zásuvka i pojistka fungují správně, KONTAKTUJTE NEJBLIŽŠÍ SCHVÁLENÉ SERVISNÍ STŘEDISKO.

SERVISNÍ OCHRANNÁ OPATŘENÍ

Pozor: MIKROVLNNÉ ZAŘÍZENÍ

1. Vysokonapěťový kondenzátor zůstává po odpojení nabitý; zkratujte zápornou svorku vysokonapěťového kondenzátoru k šasi trouby (použijte šroubovák), aby se před dotykem vybila.
2. Během servisu níže uvedené díly mohou být odstraněny a umožnit přístup k potenciálu nad 250 V vůči zemi.

3. Magnetron
   • Vysokonapěťový transformátor
   • Vysokonapětový kondenzátor
   • Vysokonapětová dioda
   • Vysokonapětová pojistka

4. Následující podmínky mohou způsobit nepřiměřené vystavení mikrovlnám během servisu.

• Nesprávná montáž magnetronu
- Nesprávné sladění dveřního zámku, dveřního závěsu a dveří
- Nesprávná montáž držáku spínače
- Došlo k poškození dveří, těsnění dveří nebo krytu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Popis ovládacieho panela

Jednotlivé funkcie spotrebiča

Návod na obsluhu

- Udržujte zariadenie a jeho kábel mimo dosah detí mladších než 8 rokov.

- Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku spotrebiča.

• Neodstraňujte nožičky.

1 Displej
2 Mikrovlnný ohrev s nastavením výkonu
3 Express
4 Rozmrazovanie / nastavenie času
5 Automatický ohrev
6 Pauza / Zrušit'
7 Instant / Štart
8 Otočit' dolava - Znížit' / Krok v ponuke smerom dolu
9 Otočit doprava - Zvýšit / Krok v ponuke smerom hore
10 Koliesko volby

1 2 3 10 8 + 9 4 5 6 7

Pred začatím varenia

Ovládač času / Hmotnosti

b. Rúru nikdy nespúštajte prázdnu.

d. Ak jedlo počas varenia otočíte, potom jedenkrát stlačte tlačidlo „Instant/Štart“ a nastavený proces varenia bude opat pokračovat.

Priklad: Varit'pri P80 po dobu 10 minút.
	Kroky	Zobrazené na displeji
1 Po zapnutí bliká dvojbodka		1:00
2	Vyberte požadovaný mikrovlnný výkon postupným stlačením tlačidla Power	80P
3	Otočením kolieska nastavte dobu varenia	10:00
4 Pre spustenie stlačte tlačidlo Instant/Štart a na LED displeji začne odpočet času

Express

- Stlačte tlačidlo Express, na LED displeji sa bude cyklicky zobrazovať 0:30, 1:00, 1:30, ...

d.1 Na rozmrazovanie mäsa hmotnosti od 0,1 do 2,0 kg.

d.2 Na rozmrazovanie hydiny hmotnosti od 0,2 do 3,0 kg.

d.3 Na rozmrazovanie morských plodov hmotnosti od 0,1 do 0,9 kg.

UPOZORNENIE!

Príklad: Chcete varit'jedlo v mikrovnnej rúre 100P po dobu 3 minút a potom pri 20P po dobu 9 minút.Toto je nastavenie 2 sekvencií.
	Kroky	Zobrazeno na displeji
1 100P mikrovlnný ohřev po dobu 3 minut
1.1	Stisknutím tlačítka Power vyberte úroveň výkonu.	100P
1.2 Otočte knoflíkem pro nastavení doby vaření. 3:00
2 20P po dobu 9 minut
2.1	Stisknutím tlačítka Power vyberte požadovanou nabídku	20P
2.2 Otočte knoflíkem pro nastavení doby vaření. 9:00
3. Zahajte vaření stisknutím tlačítka Instant/Start

UPOZORNENIE!

1. Nastavenie zámku: Asi na 3 sekundy podržte tlačidlo Pause/Cancel.
2. Zrušenie zámku: Asi na 3 sekundy podržte tlačidlo Pause/Cancel.

UPOZORNENIE

Čistite spotrebič po každom použití, aby ste zabránili hromadeniu mastnoty, napečených zvyškov potravín a vzniku neprijemného pachu. Pred čistením a po použití spotrebič vypnite, vypojte zo zásuvky elektrického napätia a nechajte ho vychladnút.

Hnedý/čierny – fázový vodič

Ak treba použit predlžovací kábel, použite iba 3-žilový predlžovací kábel

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta Vysokomýtská

CONCEPT 1800

565 01 Choceň [phone] [e-mail]

Slovenská republika
