NÁVOD K OBSLUZE SVE6550WH Concept

Volně stojící sklokeramický sporák Vol'ne stojaci sklokeramický sporák Brīvi stāvoša keramikas plīts Free-standing ceramic cooker

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Rady a tipy k úspoře energie

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Řešení potíží

TECHNICKÉ PARAMETRY

Napětí 230/400 V
Průměr a příkon	levé přední varné zóny	120 mm 700 W
		180 mm 1 700 W
	levé zadní varné zóny	145 mm 1 200 W
	pravé zadní varné zóny	140 x 140 mm 1 100 W
		250 x 140 mm 2 000 W
	pravé přední varné zóny	145 mm 1 200 W
Max. celkový tepelný výkon 9,7 kW
Vnější rozměry (š x h x v) 500 x 600 x 850 mm
Hmotnost 39 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obraťte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

- Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.

- Nedotýkejte se horkých varných zón. Nebezpečí popálení!

- Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!

- Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.

- Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.

- Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.

- Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• V případě poruchy vypněte spotřebič a příslušný jistič.

- Neponořujte přívodní kabel do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

- Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.

- Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna, než je doporučeno. Snižovala by se tím tak účinnost vaření.

- Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky.

- POZOR! Hrozí nebezpečí poranění!

- Dbejte na to, aby varné zóny a dna nádob byly suché.

- Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!

- Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.

• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!
• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
• V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

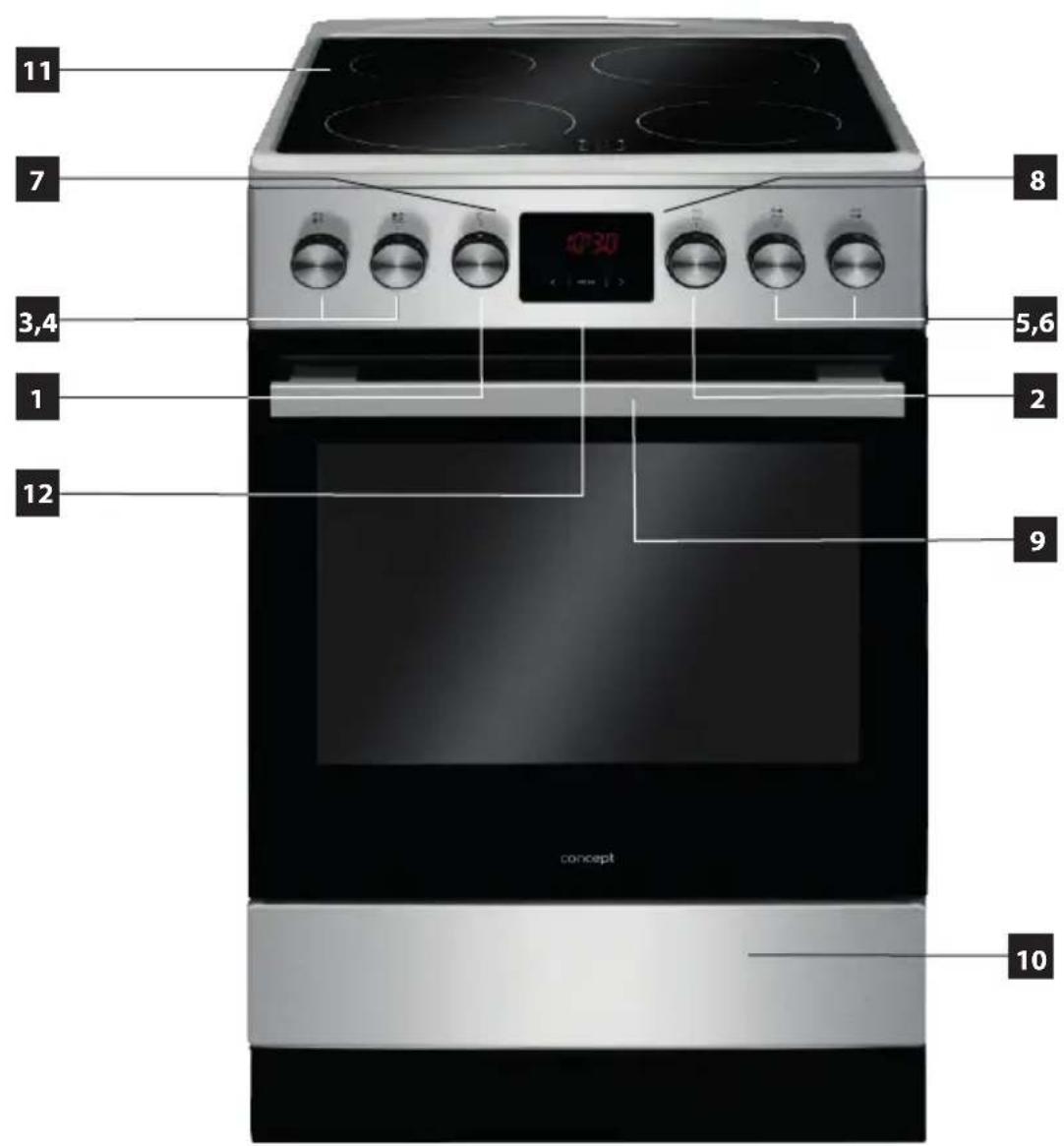

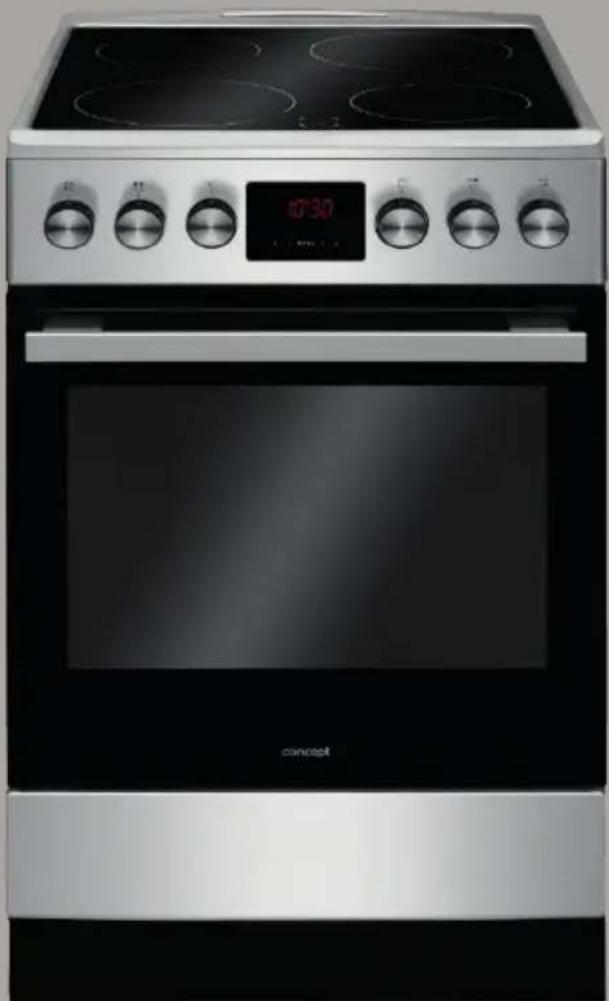

POPIS VÝROBKU

1 Otočný knoflík regulátoru teploty
2 Otočný knoflík pro volbu funkcí trouby
3-6 Otočné knoflíky pro ovládání varných ploch
7 Kontrolní lampička termostatu L
8 Kontrolní lampička provozu sporáku R
9 Úchyt dvířek trouby
10 Šuplík
11 Sklokeramická varná deska
12 Elektronický programátor

11 7 3,4 1 12 concept 8 5,6 2 9 10

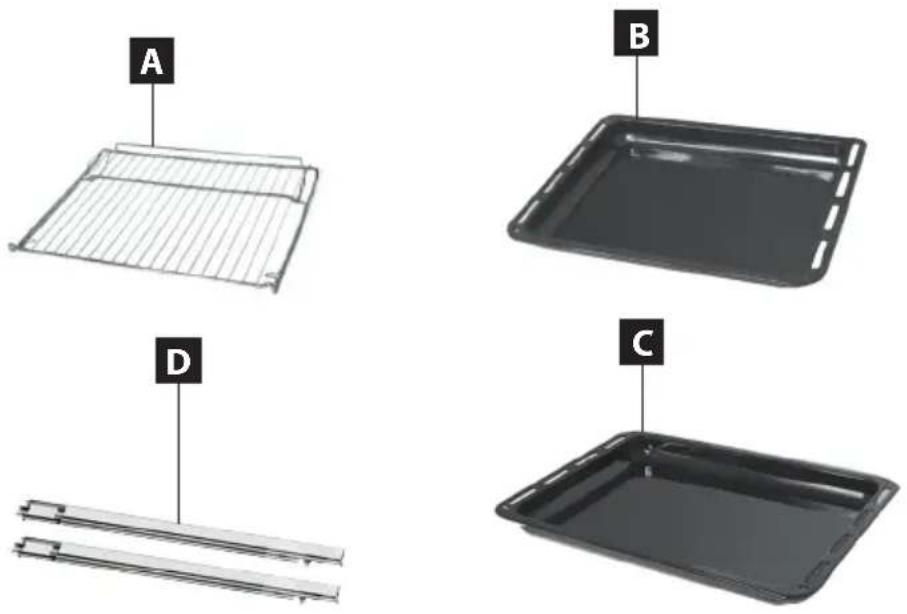

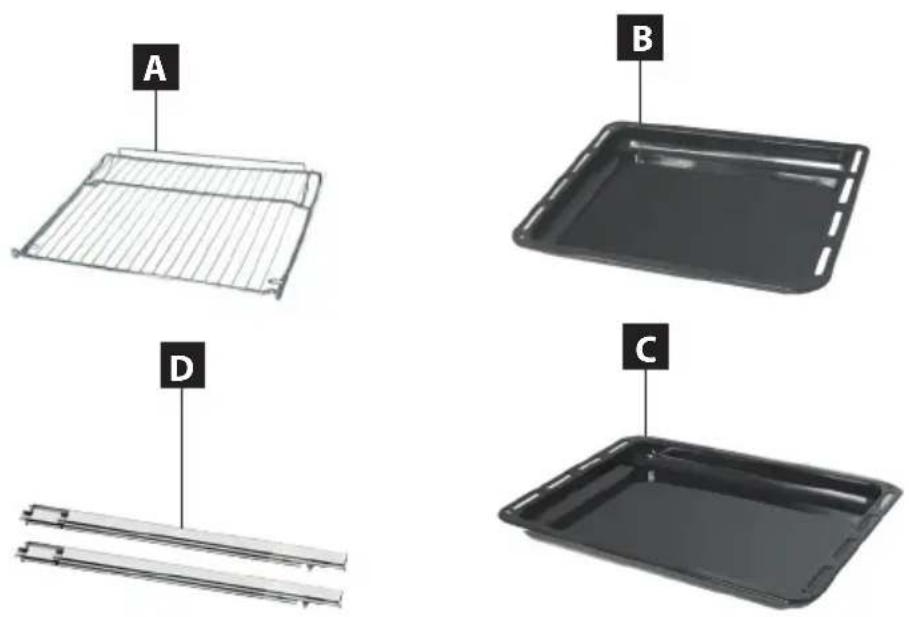

Příslušenství

A Rošt
B Hluboký pečící plech
C Mělký pečící plech
D Teleskopické výsuvy

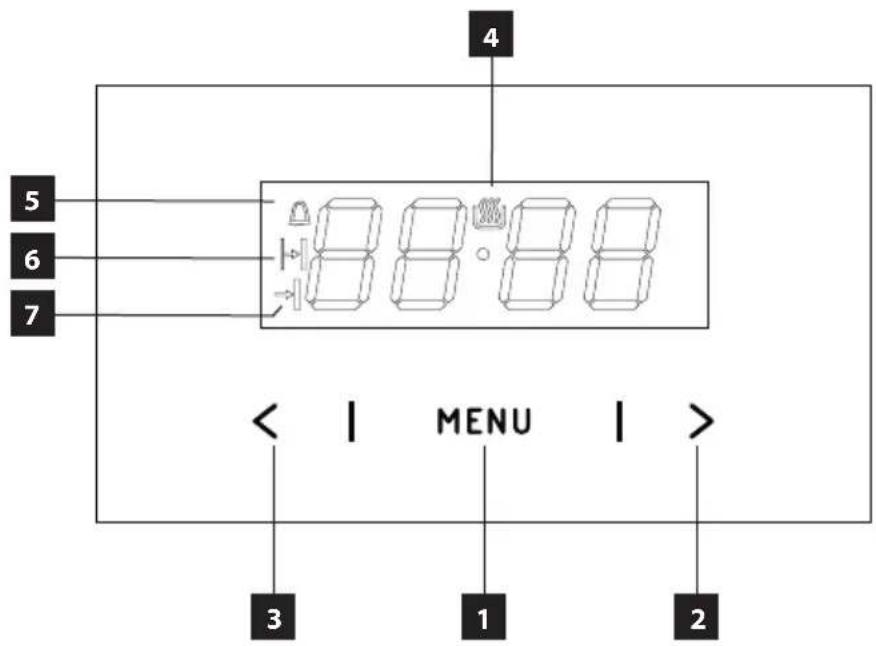

Popis ovládacího panelu

1 Senzor volby režimu práce
2 Senzor Plus
3 Senzor Mínus
4 Symbol připravenosti k práci
5 Symbol časovače
6 Symbol času délky trvání práce
7 Symbol času ukončení práce

4 5 6 7 8 8 8 < | MENU | > 3 1 2

RADY A TIPY K ÚSPOŘE ENERGIE

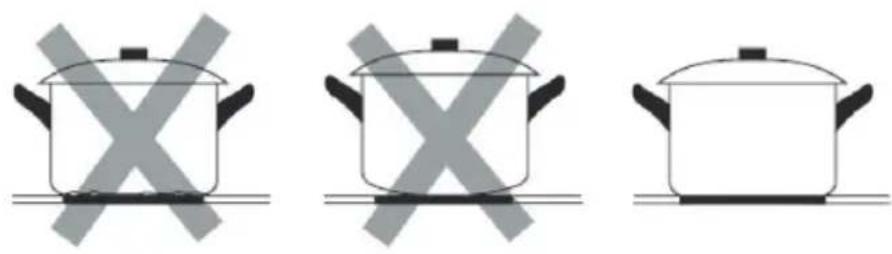

- Nepoužívejte varné nádobí s prohnutým dnem (Obr. 1), snižuje se tím účinnost a prodlužuje se doba vaření.

Obr. 1

- Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hrnců a pánví by měl odpovídat velikosti varné zóny (Obr. 2).

Obr. 2

• Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.
• Vařte pokrmy s malým množstvím vody nebo tuku. Ušetříte tak energii. Při vaření zeleniny zůstanou uchovány vitamíny a minerální látky.
• Na začátku vaření nastavte varnou zónu na nejvyšší stupeň výkonu a po zahřátí výkon varné zóny snižte.

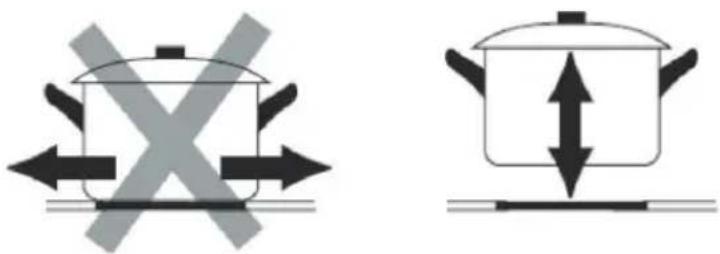

Příklady možných poškození

- Drsná dna hrnců a pánví mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následně umístěte na nové místo (Obr. 3). Zabráníte tím poškrábání varné desky.

Obr. 3

• Sůl, cukr a zrna písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládací prostor!
• Cukr a pokrmy s vysokým obsahem cukru poškozují při kontaktu varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňujite škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a může dojít k poranění!

- Následující poškození neovlivňují funkčnost ani výkon varné desky.

Skvrny

Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení

Kovově lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance

Škrábance způsobené zrnky soli, cukru nebo písku, případně drsnými dny nádob.

Opotřebení dekoru

Opotřebení způsobená použitím nevhodných čisticích prostředků.

- Tato poškození vznikla nevhodnou údržbou varné desky, a tudíž se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebiče.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej:

• otřít jej z hygienických důvodů vlhkým hadříkem
• vyprázdnit šuplík, očistit komoru trouby od prostředků tovární konzervace
• vyjmout příslušenství trouby a umýt v teplé vodě s přídavkem prostředku na mytí nádobí
• zapnout ventilaci v místnosti nebo otevřít okno

- nahřát troubu (při teplotě 250 °C, cca 30 min.), odstranit nečistoty a pečlivě omýt, topné plochy desky je třeba ohřívat po dobu asi 4 min. bez použití nádoby

Obsluha

Displej bude po zapojení do sítě ukazovat „0:00“. Je třeba nastavit aktuální čas programátoru. Neprovedení nastavení aktuálního času znemožňuje provoz trouby.

Displej je vy baven senzory ovládanými doty kem prstu na označených místech. Každá změna nastavení senzoru je potvrzována akustickým signálem. Je nutné udržovat povrch senzorů v čistotě.

Ovládání činnosti varných ploch sklokeramické desky

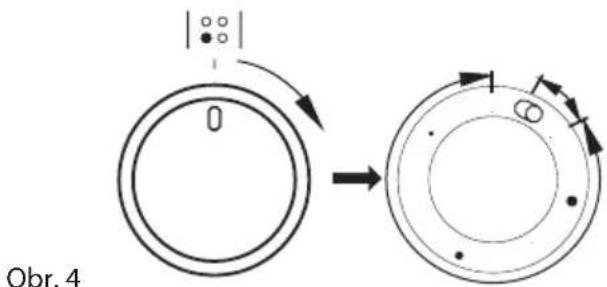

Varné plochy mají různý varný výkon. Výkon plotýnky lze regulovat postupným pootáčením knoflíku doprava nebo doleva.

Důležité!

Zapnutí varné plochy je dovoleno výhradně otočením knoflíku ve směru hodinových ručiček. Zapnutí opačným směrem může poškodit spínač.

V rozmezí otočného knoflíku „0111213“ pracuje vnitřní varná plocha a lze plynule regulovat množství tepla

dodávaného nádo bě. Okamžité přetočení otočného knoflíku do polohy – způsobuje zapnutí vnější varné plochy (obr. 4). Od této chvíle lze ply nule regulovat množství tepla dodávaného nádobě oběma varným plochami (vnitřní a vnější), jelikož vnitřní vypínač vypne tyto plochy až po nastavení otočného knoflíku do polohy „0“.

Obr. 4

Ukazatel ohřevu plochy

Pokud teplota varné plochy překračuje 50°C, je to signalizováno svícením příslušné plochy ukazatele.

Svícení ukazatele ohřevu plochy varuje obsluhující osobu před náhodným dotekem horké varné plochy. Po vypnutí ohřevu varné plochy, po dobu asi 5 – 10 min. má plocha ještě nahromaděnou tepelnou energii, kterou lze důmyslně využít, např. k ohřátí nebo udržení pokrmů v teplém stavu bez nutnosti zapínání ohřevu plochy.

Nastavení aktuálního času

Po zapnutí nebo restartování po výpadku napájení se na displeji zobrazuje blikající čas 0.00.

• stiskněte a přidržte senzor MENU (nebo současně senzory < / > ), dokud se na displeji neobjeví symbol tečka pod symbolem bude blikat,
• během 7 sekund nastavte aktuální čas pomocí senzorů </ / >.

Po cca 7 sekundách od ukončení nastavení času, budou nové údaje uloženy a tečka pod symbolem (4) přestane blikat.

Změnu času lze provést později současným stisknutím senzorů < / >, když tečka pod symbolem (4) začne blikat, můžete změnit aktuální čas.

Pozor!

Troubu je možné zapnout, když se na displeji zobrazí symbol (4).

Časovač

Časovač lze kdykoliv aktivovat bez ohledu na stav aktivity dalších funkcí programátoru. Rozsah měřeného času je od 1 minuty do 23 hodin a 59 minut.

Aby bylo možné nastavit časovač, je potřeba:

• stisknout senzor MENU, na displeji začne blikat symbol (5)
• nastavit čas časovače pomocí senzorů < / > , na displeji se zobrazí nastavený čas časovače a aktivní funkce. Po uplynutí nastaveného času zazní zvukový signál a začne blikat (5)
• stisknout a přidržet < / > nebo menu za účelem vypnutí zvukového signálu, symbol (5) zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Pozor!

Pokud zvukový signál nebude vypnutý ručně, vypne se automaticky po cca 7 minutách.

Poloautomatický režim

Pokud se má trouba vypnout v určitém čase, je třeba:

• nastavit ovládací knoflík trouby a ovládací knoflík teploty do polohy, v jaké má trouba pracovat
• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli dur a symbol (6) bude blikat
• nastavit požadovaný čas práce pomocí senzorů < / > v rozsahu od 1 minuty do 10 hodin

Nastavený čas bude uložen do paměti po cca 7 sekundách, displej znovu zobrazí aktuální čas během zapnutého symbolu (6).

Po uplynutí nastaveného času se trouba automaticky vypne, zapne se zvukový signál a budou blikat symboly (6) a (7)

• nastavte ovládací knoflíky trouby a ov ládání teploty do polohy vypnuto
• stisknout a přidržet senzor < / > nebo MENU za účelem vypnutí zvukového signálu, symbol (6) a (7) zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Automatický režim

Pokud se má trouba zapnout v určeném čase a v určeném čase vypnout, je třeba nastavit čas průběhu práce a čas ukončení práce.

• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli dur a symbol (6) bude blikat,
• nastavit požadovaný čas práce pomocí senzorů < / > v rozsahu od 1 minuty do 10 hodin tak, jako pro poloautomatický režim
• stisknout a přidržet senzor MENU až do momentu, kdy se na displeji zobrazí na chvíli End a symbol (7) bude blikat
• nastavit čas vypnutí (ukončení práce) pomocí senzorů < / > , který je omezený na přiští čas do 23 hodin a 59 minut
• nastavit ovládací knoflík trouby a ovládací knoflík teploty do polohy, v jaké má trouba pracovat, Symboly (6) a (7) a jsou aktivní, provoz trouby se spustí v okamžiku, který je důsledkem rozdílu mezi nastavenou dobou ukončení a nastavenou pracovní dobou (například nastavená pracov ní doba je 1 hodina, nastavená doba ukončení je 14:00, trouba se automaticky zapne v 13:00).

Po dosažení konečného času se trouba automaticky vypne, zvuková signalizace se aktivuje a současně začnou pulzovat symboly (6) a (7).

• nastavte ovládací knoflíky trouby a ov ládání teploty do polohy vypnuto,
• stisknout a přidržet senzor < / > nebo MENU tza účelem vypnutí zvukového signálu, symbol (6) a (7) zhasne a na displeji se po cca 7 sekundách objeví aktuální čas.

Vymazání nastavení

Kdykoliv je možné vymazat nastavení čas ovače nebo funkce automatické práce.

Vymazání nastavení automatické práce:

• stisknout zároveň senzory </ / >,

Vymazání nastavení časovače:

• pomocí senzoru MENU zvolit funkci čas ovače,
  • stisknout znovu senzory </ / >,

Změna tónu zvukového signálu

Tón zvukového signálu je možné změnit následujícím způsobem:

• tisknout zároveň senzory </ / >,
- senzorem MENU zvolit funkci ton, zobrazení na displeji začnou blikat:
- pomocí senzorů < / > zvolit příslušný tón v rozsahu od 1 do 3 pomocí senzoru >
• v rozsahu od 3 do 1 pomocí senzoru <

Změna jasu displeje

Je možná změna jasu displeje v rozsahu od 1 do 9, kde 1 znamená nejtmavší nastavení a 9 nejsvětlejší. Zadaná hodnota platí, když jsou hodiny neaktivní (tj. uživatel se nedotkl žád ného senzoru po dobu nejméně 7 sekund).

Jas displeje je možné změnit následujícím způsobem:

- stisknout zároveň senzory < / > , I pomocí senzoru MENU zvolit funkci bri (první stisknutí způsobí přechod do funkce ton, druhé do bri).

I pomocí senzorů < / > zvolit příslušný jas:
• v rozsahu od 1 do 9 pomocí senzoru >
• v rozsahu od 9 do 1 pomocí senzoru <.

Pozor!

Když jsou hodiny aktivní (tj. uživatel stiskl senzor během posledních 7 sekund), je jas displeje maximální.

Noční režim

Od 22:00 do 6:00 hodiny automaticky snižují jas displeje.

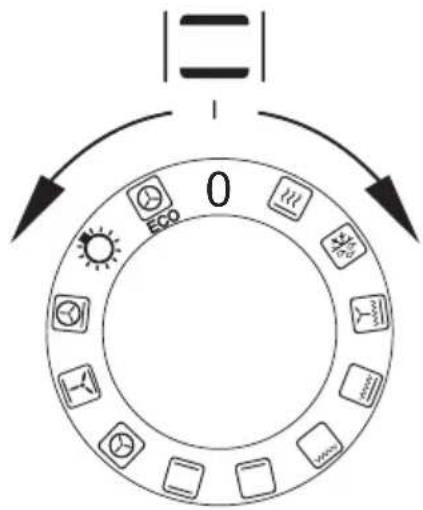

Funkce pečící trouby a její obsluha

Trouba může být nahřívána pomocí dolního a horního topného tělesa, grilu a topného tělesa horkého vzduchu. Ovládání činnosti této trouby se uskutečnuje pomocí otočného knoflíku pro volbu druhu činnosti trouby – nastavení se provádí otočením knoflíku (obr. 4) do polohy se zvolenou funkcí, a pomocí otoč ného knoflíku regulace teploty – nastavení se provádí otočením knoflíku do polohy se zvolenou teplotou.

K vypnutí dojde nastavením obou otočných knoflíků do polohy „-” / „0”.

K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby, dojde teprve po nastavení

teploty.

Obr. 5

Jednotlivé funkce pečení

Symbol Popis	funkce
	Světlo:Nastavením ovládacího kolečka do této polohy získáme osvětlení pečící trouby.
	Rozmrazování:Je zapnutý pouze ventilátor bez použití jakýchkoliv ohřívačů.
	Spodní ohřev:V této poloze ovládacího kolečka pečicí trouba realizuje ohřívání výlučně při použití dolního ohřevu. Dopékání pečiva zespodu (např. vlhké pečivo a nadívané ovocem).
	Spodní a horní ohřev:Nastavení ovládacího kolečka do této polohy umožňuje realizovat ohřívání pečicí trouby konvekčním způsobem. Výborně se hodí na pečení buchet, masa, ryb, chleba, pizzy.
	Horní a spodní ohřev s ventilátorem:Konvekční pečicí trouba s ventilátorem.
	ECO funkce:Pomocí této funkce lze aktivovat optimalizovaný způsob ohřevu, jehož účelem je úspora energie při přípravě pokrmů. Při této poloze otočného knoflíku je osvětlení trouby vypnuto.
	Grill ohřev:Povrchové „grilování”, se používá do opékání malých porcí masa: steky, řízky, ryby, tousty, klobásky, zapékaná jídla (tlouštka opékaných pokrmů by neměla být větší než 2-3 cm, v průběhu pečení je potřebné obrátit je na druhou stranu).
	Grill ohřev a horní ohřev:Zapnutí funkce „zesíleného grilu” umožňuje provádět opékání při současně zapnutém horním ohře vu. Tato funkce umožňuje vyvinutí zvýšené teploty v horním pracovním prostoru pečicí trouby, co způsobuje silnější připečení pokrmů, umožňuje také opékání jejich větších porcí.
	Grill ohřev s ventilátorem:V této poloze ovládacího kolečka, pečicí trouba realizuje funkci grilu s ventilátorem. Využití této funkce v praxi umožňuje urychlení proce su opékání a zlepšení chuťových vlastností pokrmů.HorkovzduchNastavení ovládacího kolečka v po loze „zapnutý horkovzduch“ umožňuje realizaci ohřívání pečicí trouby vy nuceným způsobem pomocí termo ventilátoru, umístěného v centrálním místě zadní stěny komory pečicí trouby. V porovnání s konvekčními pečicími troubami jsou používány nižší teploty pečení.Používání tohoto způsobu ohřevu umožňuje rovnoměrný oběh tepla kolem pokrmu umístěného v pečicí troubě.
	Zapnutý horkovzduch a dolní ohřev:V této poloze ovládacího kolečka pečicí trouba realizuje funkci ter mooběhu a zapnutého dolního ohřevu což způsobuje zvýšení teploty zespodu pečení. Velká část tepla dodávaná zespodu pečení je vhodná pro mokré pečivo nebo pizzu.
	Rychlý ohřevZapnutý horkovzduch a topné těleso. Po užívá se pro vstupní ohřev pečicí trouby.

Kontrolní osvětlení trouby

Zapnutí trouby signalizuje rozsvícení dvou kontrolních lampiček, R a L. Svícení kontrolní lampičky R signalizuje činnost trouby. Zhasnutí L lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kucha šké recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí L kontrolní lampičky. V průběhu pečení se bude L lampička pe riodicky zapínat a vypínat (udržování teploty uvnitř komory trouby). R kontrolní lampička může svítit také v poloze otočného knoflíku „osvětlení komory trouby“.

ČIŠTĚNÍ A ÚDRŽBA

• Pred údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Čištění spotřebiče provádějte až po úplném vychladnutí.
• Povrch spotřebiče čistěte vlhkým hadříkem, měkkým kartáčkem nebo měkkou houbičkou, následně vytřete do sucha.
• Na čistění nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky, může dojít k poškrábání povrchu spotřebiče.
• K čištění spotřebiče nepoužívejte parní čistič ani jiné vysokotlaké čistící zařízení!
• Čištění spotřebiče provádějte pravidelně, nejlépe po každém použití.

Čištění a údržba varné desky

• Doporučujeme používat čisticí nebo mycí prostředky s jemným působením, která obsahují příslušná doporučení, např. kapaliny a emulze odstraňující mastnotu. Pokud nejsou doporučené prostředky k dostání, radíme použít roztok teplé vody s přídavkem mycího prostředku na nádobí nebo neředěné čisticí prostředky.
  • Pro mytí a čištění povrchu používejte měkké, jemné hadříky, které dobře pohlcují vlhkost.
• Sklokeramickou desku je třeba po umytí vždy vytřít dosucha.
• Zvláštní pozornost věnujte tomu, aby nedošlo k poškození sklokeramické desky, vzniku hlubokých rýh a úlomků způsobených úderem kovových pokliček nebo jiných předmětů s ostrými okraji.
• Desku čistěte po každém použití. Podle možností doporučujeme desku mýt v teplém stavu (poté, co zhasne ukazatel teploty pole). Je třeba zabránit silnému znečištění varné desky, zvláště připálení vzniklých překypěním.
• Nikdy nepoužívejte abrazivní nebo agresivní čisticí prostředky, jako jsou brusné prášky nebo pasty, mycí houby, pemzu, drátěnky apod., které by mohly poškrábat povrch desky a způsobit její neodstrani telné poškození.
• Silné nečistoty, které pevně ulpívají na desce, odstraňuje pomocí speciální ostré škrabky; dávejte přitom pozor, abyste nepoškodili rám sklokeramické desky.

Čištění pečící trouby

• Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.
• Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.

Čistění párou Aqua Clean

• do misky vložené do pečicí trouby na první úroveň odspodu nalijte 0,25 l vody (1 sklenice),
• uzavřete dvířka pečicí trouby
• ovládací kolečko regulátoru teploty na stavte na pozici 50°C, a ovládací kolečko funkce na pozici dolní ohřev
• nahřívejte komoru pečicí trouby cca 30 minut
• po zakončení procesu čistění otevřete dvířka pečicí trouby, vnitřek komory vy třete houbičkou anebo utěrkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí

Pozor! K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.

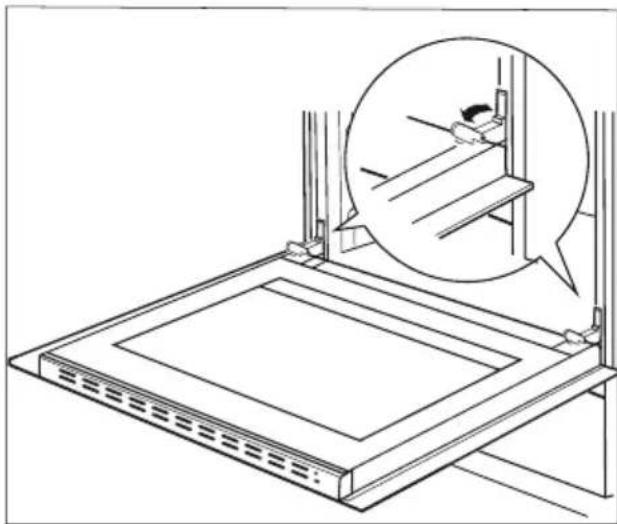

Demontáž dvířek

Kvůli dosažení lepšího přístupu ke komoře trouby a čištění je možné vytažení dvířek. Za tímto účelem je třeba otevřit dvířka, odklonit nahoru zajišťující prvek umístěný v pantu (obr.6). Dvířka lehce přivřete, nadzvedněte a vytáhněte směrem dopředu. Pro namonto-vání dvířek postupujte opačným způsobem. Při nasazování je třeba dát pozor, aby byl výřez na pantu správně osazen na výstupku držáku pantu. Po nasazení dvířek na sporák je třeba bezvýhradně sklopit zajišťující prvek a pečlivě jej přitlačit. Nesprávné nastavení zajišťujícího prvku může způsobit poškození pantu při pokusu o zavření dvířek

Vyjmutí vnitřní skleněné tabule

1. Pomocí křížového šroubováku odšrou-bujte šroubky na bočních přichytkách (obr.7).

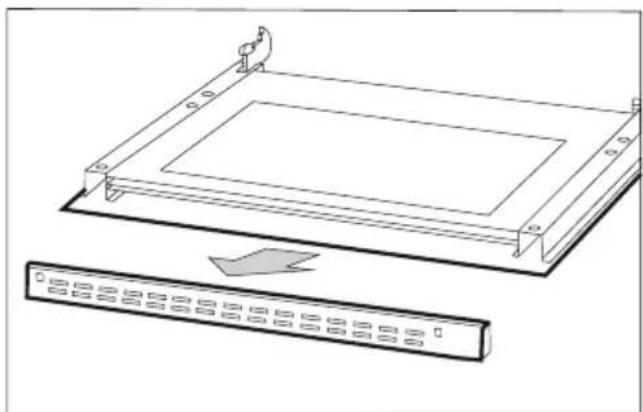

2. Přichytky vyjměte plochým šroubová-kem a vyjměte horní lištu dvířek (obr. 8)

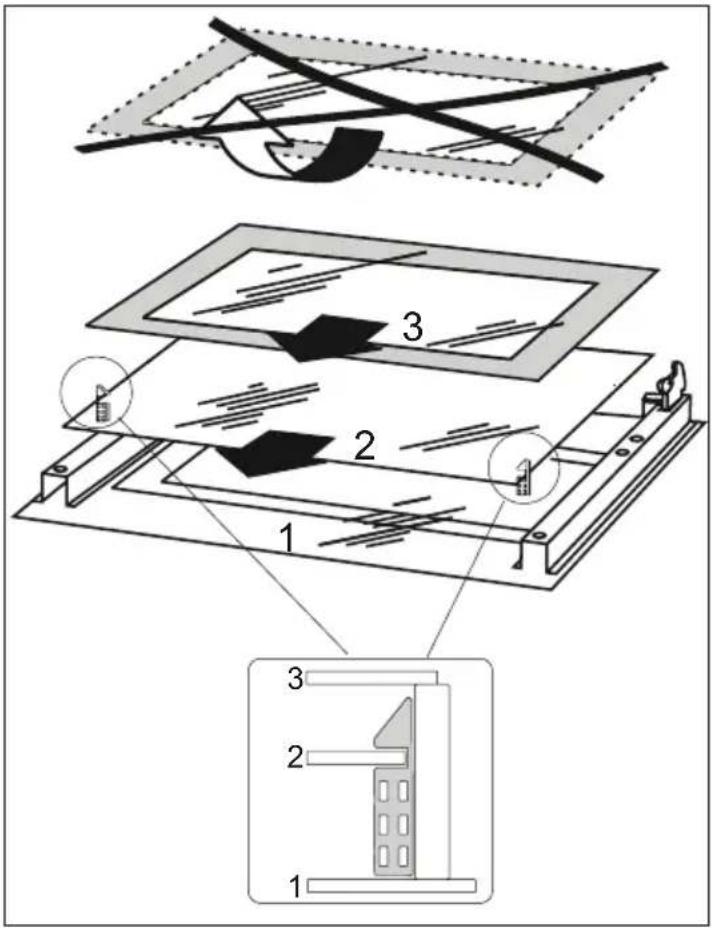

1. Vnitřní sklo vyjměte z úchytů v dolní čás-ti dvířek. (obr.9,10).
2. Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.

Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.

Pozor! Nevtlačujte horní lištu současně do obou stran dvířek. Pro správné osazení horní lišty dvířek, nejdříve přiložte levý ko-nec lišty do dvířek, a pravý konec vtlacte do slyšitelného „kliknutí”. Poté přitlačte lištu z levé strany do slyšitelného„kliknutí”.

Připojení k rozvodu může provést pouze kvalifikovaný elektrikář s příslušným opráv něním. Zákaz svévolného provádění úprav nebo změn elektrického rozvodu.

Pokyny pro instalatéra

Sporák je výrobně přizpůsoben pro napájení trojfázovým střídavým proudem (400V 3N \~ 50 Hz). Jmenovité napětí topných prvků sporáku činí 230 V. Sporák je možné přizpůsobit napájení jednofázovým proudem (230 V) vhodným přemostěním na připojovacím pásku dle uvedeného schématu připojení. Schéma připojení je rovněž umístěno poblíž přípojky sporáku.

Přístup k pásku je možný po sundání krytky přípojky odblokováním úchytů plochým šrou bovákem. Je třeba pamatovat na správnou volbu připojovacího vodiče, zohledňující druh připojení a jmenovitý výkon sporáku. Připojovací vodič je třeba upevnit v kotvě přípojky sporáku.

Pozor!

Je třeba pamatovat na nutnost připojení ochranného obvodu ke svorce připojovacího pásku označené značkou. Elektrický rozvod napájející sporák by měl mít bezpeč ností vypínač umožňující přerušení přívodu proudu v nouzových situacích. Vzdálenost mezi pracovními kontakty bezpečnostního vypínače musí činit min. 3 mm.

Před připojením sporáku k elektrickému rozvodu je třeba se seznámit s informacemi uvede nými na továrním štítku a schématu připojení.

POZOR!

Instalatér je povinen vydat uživateli „potvrzení o připojení sporáku k elektrickému rozvodu“. Jiný způsob připojení sporáku, než je znázorněno na schématu, může způsobit jeho zničení.

		SCHÉMA MOŽNÝCH PŘIPOJENÍPozor! Napětí topných součastí 230VPozor! Ve všech případech připojenímusi být ochranný vodič propojenýse svorkou + PE			Doporučený druh připojovacího vodiče
1	V případě sítě 230 V jednofázové připojení s neutrálním vodičem, můstky spojují svorky 1 - 2 - 3 a 4 - 5,ochranný vodič na +	1N			H05VV-F3G4 3 × 4 mm^2
2	V případě sítě 400 / 230 V dvoufázové připojení s neutrálním vodičem, můstky spojují svorky 2 - 3 a 4 – 5,ochranný vodič na +	2N			H05VV-F4G2,5 4 × 2,5 mm^2
3 V	případě sítě 400 / 230 V trojfázové připojení s neutrálním vodičem, můstky spojují svorky 4 – 5, fázové vodiče připojené k 1. 2 a 3,neutrální vodič k4 – 5, ochranný vodič +	3N			H05VV-F5G1,5 5 × 1,5 mm^2
Fázové vodiče – L 1 = R, L 2 = S, L 3 = T; N – neutrální vodič; PE – ochranný vodič

Ustavení sporáku

• Kuchyňská místnost musí být suchá a vzdušná, a musí mít účinnou ventilaci v souladu s platnými technickými předpisy.
• Místnost by měla být vybavena ventilačním systémem odvádějícím zplodiny vzniklé během hoření. Tato instalace by měla obsahovat ventilační mřížku nebo digestoř. Digestoře je třeba montovat v souladu s pokyny uvedenými v návodech k obsluze, k nim přiložených. Ustavení sporáku by mělo zaručovat volný přístup ke všem ovládacím prvkům.
• Místnost by také měla mít zajištěn přísun vzduchu, který je nezbytný pro správné hoření (spalování) plynu. Přísun vzduchu by neměl být menší, než 2 m³/h na 1 kW výkonu hořáků. Vzduch může být príváděn v důsledku prímého proudění z vnějšku kanálem o průřezu min. 100 cm², nebo prímo ze sousedních místností, které jsou vybaveny ventilačními kanály ústícími ven.

• Nábytek pro zástavbu musí mít obložení a lepidlo k jejímu lepení odolné teplotě 100°C. Nevyhovění této podmínce může způsobit deformaci povrchu nebo odlepení obložení. Pokud si nejsme jisti co do tepelné odolnosti nábytku, je třeba sporák zabudovat nábytkem při dodržení odstupu asi 2 cm. Stěna / zed', která se nachází za sporákem musí být přizpůsobena tak, aby byla odolná vůči vysokým teplotám. Během používání sporáku se jeho zadní stěna může zahřát na teplotu asi o 50 °C vyšší než je teplota okolí.

• Sporák je třeba postavit na tvrdé, rovné podlaze (nestavět na podstavci).

• Před zahájením provozu je nutné sporák nastavit do vodorovné polohy, což má mimořádný vliv třeba na rovnoměrné roztékání se tuku na pánvi. K tomuto účelu slouží polohovací nožky, dostupné po vytažení šuplíku. Rozsah regulace + / - 5 mm.

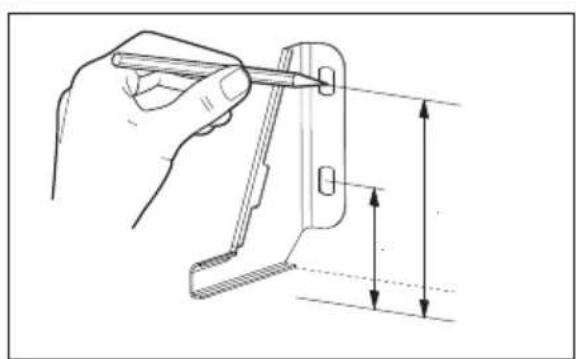

Montování zajišťující blokády

Blokáda je montovaná takovým způsobem, aby předcházela převrácení se sporáku. Díky chránící blokádě před převrácením se sporáku, dítě nebude např. moci stoupnout na dveře trouby a tím způsobit převrácení sporáku.

Připojení sporáku k elektrickému rozvodu

Pozor!

Po ukončení instalování sporáku je třeba zkontrolovat těsnost všech spojů.

Ke kontrole těsnosti nesmí být použit oheň.

• Připojovací zásuvka elektrického rozvodu musí být vybavena ochranným kolíkem a nesmí se nacházet nad sporákem. Je nutná, aby po ustavení sporáku byla připojovací zásuvka elektrického rozvodu uživateli dostupná.
• Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:
• pojistka a elektrický rozvod vydrží zátěž sporáku,
• je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů,
• je zásuvka snadno dostupná

Pozor!

Pokud se poškodí neodpojitelný napájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalifikovaným odborníkem.

Připojení do elektrické sítě

- Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.

- Používejte pouze zásuvky elektrického napětí s uzemněním.

- Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.

- Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvalifikovaný odborník.

- Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.

- Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

- Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován nebo nadměrně ohýbán.

- Pokud je spotřebič připojován do svorkovnice nebo do rozvodné krabice elektrické instalace, dodržujte barevné značení příp. popis jednotlivých vodičů.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností

(25-40 W/220-240 V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.

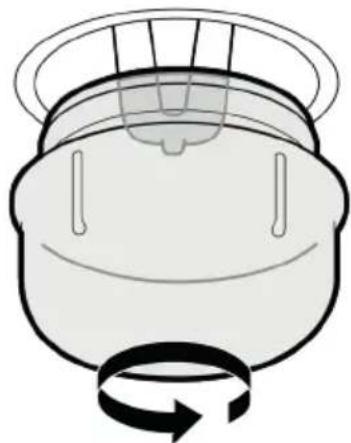

2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr.12 a nahrad'te žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník, nebo autorizovaný servis. Neodborné opravy a zásahy do spotřebiče mohou představovat vážné riziko pro Vás i pro vaše okolí.

Některé drobné závady, které se při používání plynové desky objeví, jste schopni odstranit sami pomocí následujícího přehledu.

Popis závady Možná příčina Řešení
Elektrická výbava nefunguje	Přerušení dodávky proudu	Zkontrolovat pojistku domácí instalace, spálenou vyměnit.
Nefunguje osvětlení trouby	Povolená nebo poškozená žárovka D	Dotáhnout žárovku nebo poškozenou vyměnit.
Displej programátoru ukazuje čas 0:00	Zařízení bylo odpojené ze sítě nebo došlo k chvilkové ztrátě napětí	Nastavit aktuální čas (viz Obsluha).

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

- Preferujte recyklaci obalových materiálů a starých spotřebičů.

- Krabice od spotřebiče může být dána do sběru tříděného odpadu.

- Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

- Poškodený spotrebič nezapínajte.

- Horúce varné nádoby nepokladajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit'.

A Rošt
B Hlboký plech na pečenie
C Plytký plech na pečenie
D Teleskopické výsuvy

Popis ovládacieho panela

1 Senzor volby režimu práce
2 Senzor Plus
3 Senzor Minus
4 Symbol pripravenosti na prácu
5 Symbol časovača
6 Symbol trvania práce
7 Symbol ukončenia práce

práce 4 5 6 7 << | MENU | > 3 1 2

RADY A TIPY NA ÚSPORU ENERGIE

Príklady možných poškodení

- Tieto poškodenia vznikla nevhodnou údržbou varnej dosky, a teda sa na ne nevztahuje záruka. Nejedná sa o technické problémy spotrebiča.

NÁVOD NA OBSLUHU

Pred prvým použitím

Prv než nový spotrebič uvediete do činnosti, mali by ste:

Ak zvukový signál nebude vypnutý ručne, vypne sa automaticky po cca 7 minútach.

Poloautomatický režim

• ovládací gombík rúry a ovládací gombík teploty nastavit do polohy, v akej má rúra pracovat.
• stlačit a pridržat senzor MENU, až dokým sa na displeji na chvílu nezobrazí DUR a symbol (6) bude blikat,

- ovládacie gombíky rúry a ovládanie teploty nastavte do polohy vypnuté.

Zmena tónu zvukového signálu

- stlačte zároveň senzory < / > ,

Od 22:00 do 6:00 hodiny sa automaticky zníži jas displeja.

Jednotlivé funkce pečení

• Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší viditelnosti v pracovním prostoru.
• Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.

Čistenie parou Aqua Clean

K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.

Demontáž dvířek

Pripojenie sporáka k elektrickému rozvodu

Pozor!

Pred pripojením sporáka k elektrickému rozvodu sa treba oboznámit's informáciami uvedenými na továrenskom štítku a schéme pripojenia.

Pripojenie sporáka k elektrickému rozvodu

Pozor!

- poistka a elektrický rozvod vydržia záťaž sporáka,

- je zásuvka l'ahko dostupná

Pozor!

- Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia spotrebiča na konci jeho životnosti:

Seznam servisních míst

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
