Typ výrobku	Samostatně stojící elektrický sporák
Značka	Kluge
Model	KPV6010B
Celkové rozměry (V x Š x H)	90 cm x 60 cm x 60 cm
Hmotnost	Přibližně 55 kg
Napájení	230 V ~ 50 Hz, 10.5 kW
Typ varné desky	4 keramické zářivé zóny
Typ trouby	Elektrická horkovzdušná trouba
Objem trouby	70 litrů
Funkce grilu	Ano, s horním ohřevem
Samočištění	Smaltovaný interiér, doporučuje se ruční čištění
Teplotní rozsah (trouba)	50°C - 250°C
Typ ovládání	Knoflíky a tlačítka
Bezpečnostní prvky	Dětská pojistka, automatické vypnutí, ochrana proti přehřátí
Třída energetické účinnosti (trouba)	A
Čištění	Používejte jemný čisticí prostředek a vlhký hadřík; vyhněte se abrazivním čisticím prostředkům
Dostupnost náhradních dílů	Knoflíky, topná tělesa, skleněná dvířka, police prostřednictvím servisu Kluge
Údržba	Pravidelné čištění těsnění a hořáků; odborná kontrola v případě potřeby
Instalace	Vyžaduje kvalifikovaného elektrikáře; vestavba není povolena
Záruka	2 roky (zkontrolujte místní předpisy)

Často kladené otázky - KPV6010B Kluge

Jak nainstalovat sporák Kluge KPV6010B?

Sporák musí nainstalovat kvalifikovaný elektrikář. Zkontrolujte, zda se napájení shoduje s parametry (230 V, 10.5 kW). Ponechte dostatečný prostor kolem spotřebiče a vyrovnejte jej pomocí nastavitelných nožek.

Mohu používat troubu a varnou desku současně?

Ano, sporák je navržen pro současné používání varné desky a trouby, ale celkový odběr energie může být vysoký. Vyhněte se používání všech zón na maximální výkon po delší dobu.

Jak čistit keramickou varnou desku?

Nechte varnou desku zcela vychladnout. Použijte čistič na keramické varné desky a měkký hadřík nebo škrabku na odolné nečistoty. Vyhněte se abrazivním houbičkám, aby nedošlo k poškrábání.

Trouba se správně nezahřívá.

Zkontrolujte nastavení termostatu a ujistěte se, že jsou dvířka zcela zavřená. Pokud problém přetrvává, může být vadné topné těleso. Kontaktujte servis Kluge pro výměnu.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko dětské pojistky (obvykle označeno symbolem klíče) po dobu 3 sekund, dokud se nerozsvítí indikátor. Deaktivujte opětovným stisknutím.

Jaký typ nádobí je vhodný pro keramickou varnou desku?

Používejte nádobí s rovným dnem z nerezové oceli, smaltu nebo sklokeramiky. Vyhněte se měděným nebo hliníkovým dnům, aby nedošlo k poškození.

Jak vyměnit žárovku v troubě?

Odpojte sporák od sítě. Odstraňte skleněný kryt otočením proti směru hodinových ručiček. Vyměňte za 25W žárovku odolnou do 300°C (typ G9). Sestavte zpět a znovu připojte.

Varná deska při zahřívání vydává cvakavý zvuk.

To je u keramických varných desek normální kvůli tepelné roztažnosti topných těles. Pokud je hluk nadměrný nebo je doprovázen chybovými kódy, kontaktujte podporu.

Kde najdu náhradní díly pro tento sporák?

Originální náhradní díly jsou k dispozici prostřednictvím autorizovaných servisních středisek Kluge nebo online prodejců dílů. Uveďte číslo modelu KPV6010B pro přesné díly.

Jak nastavit časovač na troubě?

Otočte knoflíkem časovače na požadovaný čas (až 120 minut). Trouba se automaticky vypne po uplynutí doby. Použijte funkci minutka pro samostatné časování.

NÁVOD K OBSLUZE KPV6010B Kluge

CZ Varná deska / Návod k obsluze

SK Várná doska / Návod na obsluhu

Děkujeme, že jste si vybrali tento produkt.

Tento návod k obsluze obsahuje důležité bezpečnostní informace a pokyny týkající se používání a údržby tohoto spotřebiče.

Před prvním použitím spotřebiče si prosím přečtěte tento návod k obsluze a uschovejte jej na bezpečném místě pro případné použití v budoucnu.

Ikona Typ Význam
	VAROVÁNÍ Nebezpečí zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM	Riziko nebezpečného napětí
	POŽÁR Varování; Riziko	požáru / Hořlavé materiály
	UPOZORNĚNÍ Riziko úrazu	nebo poškození majetku
	DŮLEŽITÉ / POZNÁMKA Správný	provoz systému

OBSAH

1.BEZPEČNOSTNÍ POKYNY....4
1.1 Obecná bezpečnostní upozornění......4
1.2 Upozornění k instalaci 6
1.3 Během použití....7
1.4 Při čištění a údržbě 7
2. INSTALACE A PŘÍPRAVA K POUŽITÍ....9
2.1 Instalace varné desky....9
2.2 Připojení k elektrické síti a bezpečnost 11
3.VLASTNOSTI PRODUKTU 12
4.POUŽITÍ PRODUKTU 13
4.1 Ovládání varné desky....13
5. ČIŠTĚNÍ A ÚDRŽBA....16
5.1 Čištění 16
6.ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA....18
6.1 Odstraňování potíží 18
6.2 Přeprava 18
7.TECHNICKÉ ÚDAJE 19
7.1 Informační list o energetické účinnosti .....19

1. BEZPEČNOSTNÍ POKYNY

• Před použitím spotřebiče si pečlivě přečtěte všechny pokyny a uchovejte je na přístupném místě, kde je v případě potřeby naleznete.
• Tento návod je připraven tak, aby jej bylo možné použít pro více než jeden model, proto v něm mohou být popsány funkce, které Váš spotřebič nemá. Proto je při čtení tohoto návodu k obsluze důležité věnovat pozornost obrázkům.

1.1 Obecná bezpečnostní upozornění

- Děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatkem zkušeností a znalostí smí spotřebič používat pouze tehdy, pokud se nacházejí pod dohledem odpovědné osoby nebo pokud byly seznámeny se správným a bezpečným používáním spotřebiče a chápou případná rizika s tím spojená. Děti si nesmí se spotřebičem hrát. Čištění a údržbu nikdy nesmí provádět děti bez dozoru.

⚠️VAROVÁNÍ: Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných těles. Dbejte na to, aby se děti do 8 let nepohybovaly v blízkosti spotřebiče, nebo na ně neustále dohlížejte.

⚠️!VAROVÁNÍ: Vaření bez dozoru, při kterém používáte tuk nebo olej, může být nebezpečné a může způsobit požár. NIKDY se nepokoušejte uhasit takový požár vodou, nýbrž vypněte spotřebič apoté plamenY zakryjte pokličkou nebo hasicí dekou.

⚠️ UPOZORNĚNÍ: Na vaření je potřeba dohlížet. Na kratký proces vaření je třeba dohlížet nepřetržitě.

⚠️! VAROVÁNÍ: Nebezpečí požáru: Na povrchu

určeném k vaření neskladujte žádné předměty.

⚠️! VAROVÁNÍ: Je-li povrch varné desky popraskaný, vypněte spotřebič, předejdete tak možnému úrazu elektrickým proudem.

• U modelů, jejichž součástí je kryt varné desky, otřete před použitím z krytu veškeré nečistoty. Před přiklopením krytu, počkejte, dokud deska nezchladne.
• Nepoužívejte k provozu spotřebiče externí časovač ani samostatný systém dálkového ovládání.
• Nepoužívejte na čištění povrchů trouby hrubé abrazivní čisticí prostředky nebo drátěnky. Poškrábání povrchu varné desky by mohlo mít za následek roztříštění skla nebo jiné poškození spotřebiče.
• K čištění spotřebiče nepoužívejte parní čističe.
• Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.
• Údržbu a opravy smí provádět pouze autorizovaní servisní technici. Montáže a opravy prováděné neautorizovanými techniky mohou být nebezpečné. Neměňte a nijak neupravujte technické parametry spotřebiče. Nevhodné mřížky varné desky mohou způsobit nehodu.
• Před připojením spotřebiče se ujistěte, zda lokální distribuční sítě (druh a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s technickými parametry spotřebiče. Technické parametry tohoto spotřebiče jsou uvedeny na výrobním štítku..

⚠️ UPOZORNĚNÍ: Tento spotřebič je navržen pouze k přípravě pokrmů a je určen pouze k domácímu vnitřnímu použití. Nesmí se používat k žádnému jinému účelu, například mimo domácnost, v komerčním prostředí nebo k vytápění místnosti.

- K zajištění Vaší bezpečnosti jsme přijali veškerá

možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste je nepoškrábali. Dejte pozor, abyste příslušenstvím nenarazili do skla.

• Dbejte na to, abyste během montáže neskřípli nebo nepoškodili napájecí kabel. Je-li napájecí kabel poškozený, musí být z bezpečnostních důvodů vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou.
• Děti a domácí zvířata se musí nacházet v dostatečné vzdálenosti od spotřebiče.

1.2 Upozornění k instalaci

• Spotřebič nezapínejte, dokud nebude zcela nainstalovaný.
• Montáž spotřebiče musí provést autorizovaný technik. Výrobce nezodpovídá za škody, které mohou být způsobeny vadným umístěním a instalací provedenou neautorizovanými osobami.
• Po rozbalení spotřebiče se ujistěte, že během přepravy nedošlo k jeho poškození. V případě jakéhokoli defektu spotřebič nepoužívejte a okamžitě kontaktujte zástupce kvalifikovaného servisu. Materiály použité k balení (nylon, spony, polystyrén atd.) mohou dětem ublížit, a proto je třeba je okamžitě shromáždit a odstranit.
• Spotřebič chraňte před atmosférickými vlivy. Nevystavujte jej slunci, dešti, sněhu, prachu nebo nadměrné vlhkosti.
• Materiály obklopující spotřebič (např. skříně) musí být odolné vůči teplotě alespoň 100 °C.
• Při provozu varné desky se může teplota povrchu její spodní části zvýšit, proto je třeba pod produkt nainstalovat izolační desku.

1.3 Během použití

- Je-li spotřebič zapnutý,, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.

Při přípravě jpokrmů na tuku nebo oleji nenechávejte varnou desku bez dozoru. Při nadměrném horku by olej nebo tuk yzplanout. Na plameny způsobené olejem nikdy nelijte vodu. Namísto toho varnou desku vypněte a zakryjte nádobu poklicí nebo hasicí dekou..

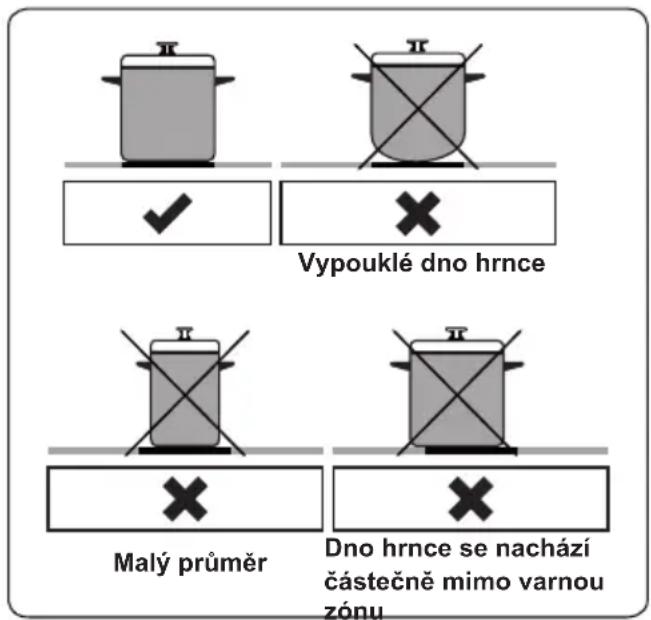

• Hrnce vždy umístěte doprostřed varné zóny a rukojeti otočte do bezpečné pozice, aby nebylo možné hrnce převrhnout.
• Pokud produkt nebudete delší dobu používat, vypněte hlavní spínač.
• Když se spotřebič nepoužívá, vždy zkontrolujte, zda se ovládací prvky nacházejí v poloze0“ (stop).

1.4 Při čištění a údržbě

• Před čištěním nebo údržbou se ujistěte, že je spotřebič odpojený od zdroje energie.
• Při čištění ovládacího panelu neodstraňujte ovládací prvky.
• Abyste zachovali výkon a bezpečnost spotřebiče, doporučujeme vždy používat originální náhradní díly a v případě potřeby kontaktovat pouze naše autorizované servisní zástupce.

Prohlášení o shodě CE

CE Prohlašujeme, že naše produkty splňují platné evropské směrnice, rozhodnutí, normy a požadavky v uvedených normách.

Tento spotřebič byl navržen pouze k domácímu vaření. Jakékoli jiné použití (např. vytápění místnosti)

Pokyny k obsluze se vztahují na několik modelů. Je možné, že mezi Vaším modelem a těmito pokyny bude rozdíl.

Likvidace vysloužilého spotřebiče

Symbol na spotřebiči nebo jeho obalu znamená, že se s tímto produktem se nesmí nakládat jako s běžným domovním odpadem. Odevzdejte jej v příslušné sběrně elektrického a elektronických zařízení.

Zajištěním rádné ekologické likvidace spotřebiče pomůžete zamezit možnému škodlivému dopadu na životní prostředí a lidské zdraví, ke kterému by mohlo dojít při nesprávné likvidaci tohoto výrobku. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte místní úřady, službu likvidace domovního odpadu nebo prodejce, u kterého jste produkt zakoupili.

2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ: Instalaci tohoto spotřebiče musí provést autorizovaný servisní pracovník nebo kvalifikovaný technik v souladu s pokyny v tomto návodu a v souladu s platnými místními nařízeními.

• Nesprávná instalace může způsobit úrazy a škody, za které výrobce odmítá nést zodpovědnost a které mají za následek ztrátu záruky.
• Před instalací se ujistěte, že parametry lokální distribuční sítě (elektrické napětí a kmitočet anebo druh a tlak plynu) jsou kompatibilní s požadavky spotřebiče. Požadavky pro nastavení tohoto spotřebiče jsou uvedeny na výrobním štítku.
• Je třeba dodržet zákony, nařízení, směrnice a normy platné v zemi použití (bezpečnostní směrnice, správná recyklace v souladu s předpisy atd.).

Pokyny pro osobu provádějící montáz Všeobecné pokyny

• Po vyjmutí spotřebiče a jeho příslušenství z obalu zkontrolujte, zda není spotřebič poškozený. Máte-li podezření na poškození, spotřebič nepoužívejte a okamžitě kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného technika.
• Ujistěte se, že se v bezprostřední blízkosti nenachází hořlavé nebo výbušné materiály, např. závěsy, olej, látky atd., které se mohou vznítit.
• Pracovní deska a nábytek okolo spotřebiče musí být vyrobeny z materiálů odolných vůči teplotám nad 100 °C.

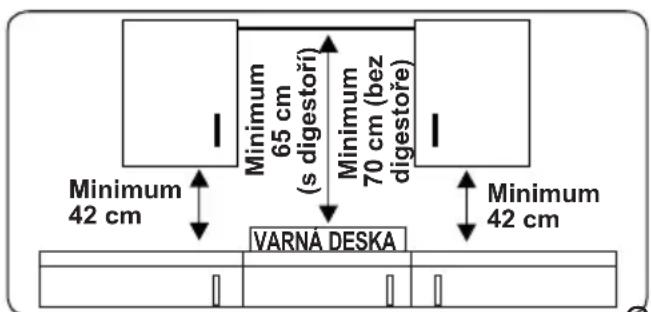

• Pokud bude nad spotřebič nainstalována digestoř nebo skříňka, musí být mezi varnou deskou a skříňkou/digestoří dodržena bezpečná vzdálenost (viz níže).

Minimum 65 cm (s digestori) Minimum 70 cm (bez digestore) Minimum 42 cm VARNA DESKA Minimum 42 cm

• Spotřebič se nesmí instalovat přímo nad myčku, chladničku, mrazničku, pračku nebo sušičku.
• Pokud je základna spotřebiče přístupná a lze na ni sáhnout rukou, musí se pod základnu spotřebiče umístit bariéra z vhodného materiálu, aby nebylo možné na základnu spotřebiče sahat.

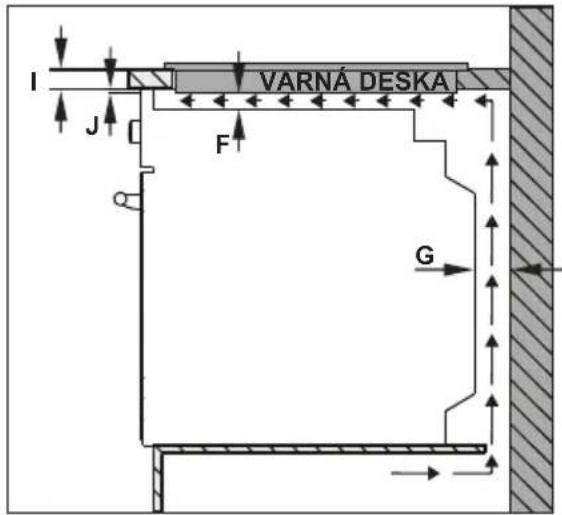

2.1 Instalace varné desky

Spotřebič se dodává s instalační sadou včetně adhezivního těsnicího materiálu, montážních konzolí a šroubů.

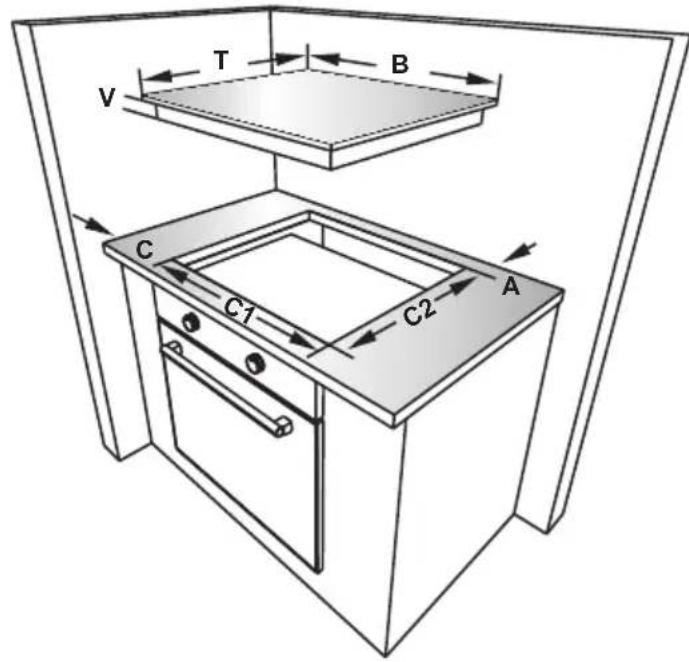

- Vyřízněte otvor se správnými rozměry, jak je uvedeno na obrázku. Výřez musí být v pracovní desce umístěn tak, aby byly po instalaci varné desky dodrženy následující požadavky.

B (mm) 590 min. A (mm) 50
T (mm) 520 min. C (mm) 50
V (mm) 41 - 47,5 min. E (mm) 500
C1 : 560 min. F (mm) 10
C2 : 490 G (mm) 20
D (mm) 50 I (mm) 25
J (mm) 5

T B V C C1 C2 A

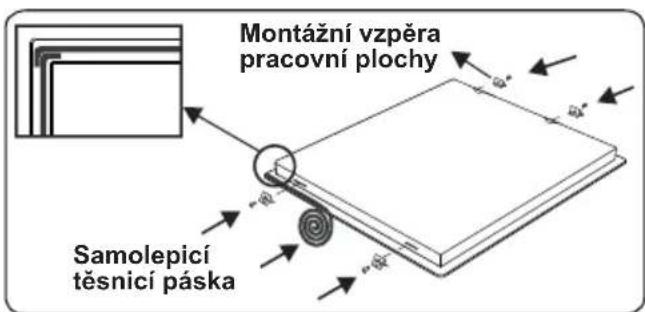

- Instalujte přiloženou jednostrannou samolepicí izolační pásku po celém obvodu dolního okraje varné desky. Pásku nenatahujte.

Montážní vzpěra pracovní plochy Samolepicí těsnící páska

- Na boční stěny spotřebiče našroubujte 4 montážní vzpěry.

• Vložte spotřebič do výřezu.

2.2 Připojení k elektrické síti a bezpečnost

VAROVÁNÍ: Připojení tohoto spotřebiče k elektrické síti musí provést zaměstnanci autorizovaného servisu nebo

kvalifikovaný elektrikář v souladu s pokyny v tomto návodu a v souladu s platnými směrnicemi.

VAROVÁNÍ: TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚNÝ.

• Před zapojením spotřebiče do sítě se ujistěte, že jeho provozní napětí (vyražené na identifikačním štítku spotřebiče) odpovídá napětí dané sítě a že elektrické vedení je schopné zvládnout jmenovitý výkon spotřebiče (taktéž uvedený na identifikačním štítku).
• Během instalace používejte výhradně izolované kabely. Nesprávné zapojení může Váš spotřebič poškodit. Pokud je kabel pro zapojení spotřebiče do sítě poškozený a je třeba jej vyměnit, musí výměnu provést kvalifikovaná osoba.
• Nepoužívejte adaptéry, rozdvojky a/nebo prodlužovací kabely.
• Napájecí kabelse nesmí dostat do blízkosti horkých částí spotřebiče a nesmí se ohýbat nebo mačkat. Jinak může dojít k jeho poškození a ke zkratu.
• Pokud není spotřebič připojený ke zdroji napájení pomocí zástrčky, musí být použitý jistič s odpojením všech pólů (s odstupem kontaktů alespoň 3 mm), aby byla splněna bezpečnostní nařízení.
• Spínač s pojistkou musí být po instalaci spotřebiče snadno dostupný.
• Ujistěte se, že jsou všechny spoje dostatečně dotažené.
• Upevněte napájecí kabel kabelovou svorkou a zavřete kryt.

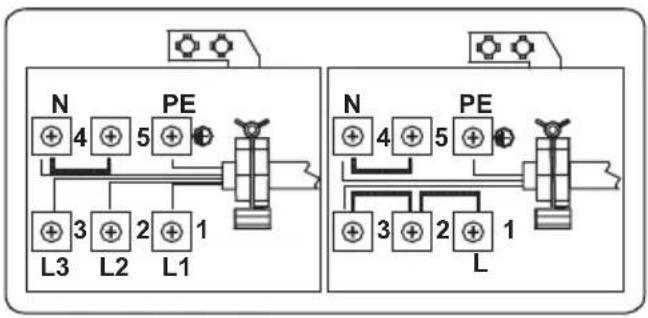

• Napojení svorkovnice je umístěno na skříni svorkovnice.

3. VLASTNOSTI PRODUKTU

Důležité: Technické parametry produktu se liší a vzhled Vašeho produktu se může lišitíže uvedených obrázků.

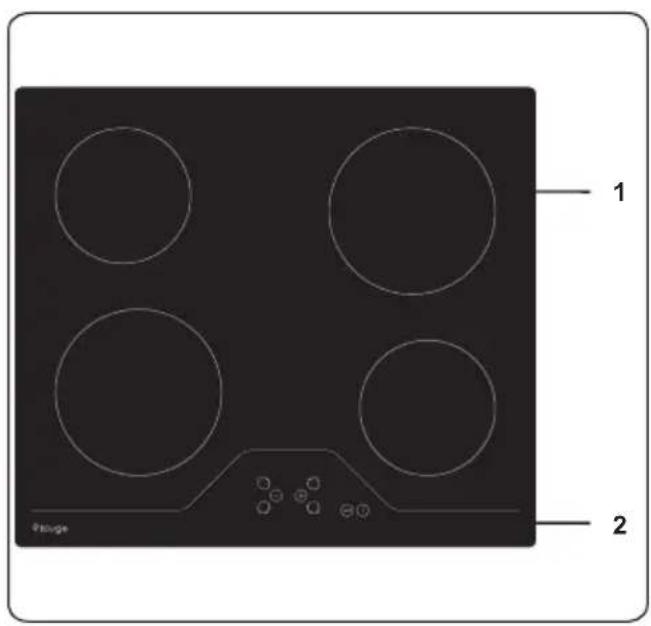

Seznam komponent

1 2

1. Keramická varná deska
2. Ovládací panel

4. POUŽITÍ PRODUKTU

4.1 Ovládání varné desky

Varná deska se ovládá stisknutím příslušného elektronického tlačítka. Každé stisknutí tlačítka je následováno akustickým signálem.

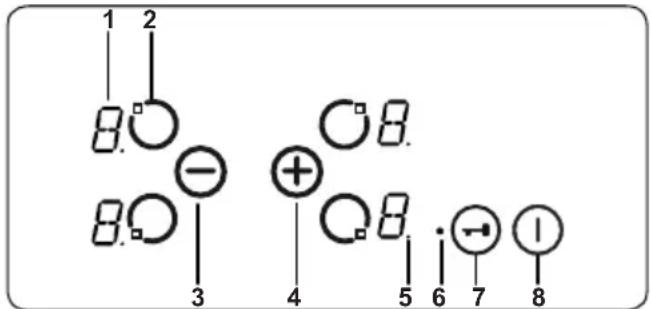

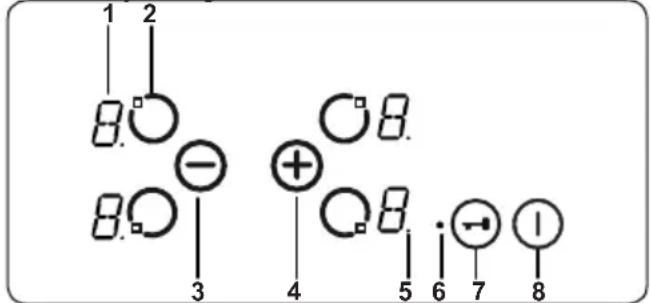

1 2 8. - 8. 3 4 5 6 7 8

1- Displej varné zóny
2- AAktivace/deaktivace varné zóny
3- Snížení nastavení teploty
4- Zvýšení nastavení teploty
5- Desetinná tečka
6- Kontrolka zámku tlačítek
7- Zámek tlačítek
8- Zapnutí/Vypnutí

Popisy režimu
Pohotovostní režim	Režim S	Napájí se ovládání desky a displeje všech varných zón jsou vypnuté nebo je na nich zobrazen indikátor zbytkového tepla.
Provozní režim	Režim B	Minimálně jedna varná zóna ukazuje nastavení teploty v rozmezí od „0“ do „9“.
Režim Zamknuto	Režim VR	Ovládání varné desky je zamknuto.

Zapnutí a vypnutí spotřebiče

Je-li spotřebič v pohotovostním režimu, po stisknutí a podržení tlačítka Zapnutí/Vypnutí ① minimálně po dobu 1 sekundy přejde do provozního režimu. Úspěšné provedení operace potvrdí zvukový signál.

Na displeji všech varných zón se objeví „0“ a všechny desetinné tečky odpovídajících varných zón budou blikat (na 1 vteřinu se rozsvítí, na 1 vteřinu zhasnou).

Pokud během 10 sekund nedojde k žádné činnosti, displej všech varných zón se vypne.

Pokud se displej vypne, varná zóna se přepne do pohotovostního režimu. Pokud stisknete a na déle než 2 vteřiny podržíte (v provozním režimu), se vypne a znovu přejde do režimu S. Spotřebič lze vypnout stisknutím ^1 a to

i tehdy, jsou-li současně stisknuta jiná tlačítka. Pokud je na varné zónyzbytkové teplo, bude to zobrazeno displeji odpovídající varné zóny.

Výběr varné zóny

Pokud vyberete jednu varnou zónu a použijete k tomu tlačítko Aktivace/deaktivace varné zóny, ○ rozbliká se desetinná tečka na displeji varné zóny. U vybrané varné zóny můžete nastavit ú⊕ roveň teplotu v rozsahu od 1 do 9 pomocí tlačítek pro nastavení teploty nebo.

Tlačítka musíte stisknout nejpozději 3 vteřiny po výběru varné zóny,, jinak se výběr varné zóny zruší a zmizí desetinná tečka pro nastavení teploty. Pokud do 10 vteřin nedojde k žádné jiné operaci, varná zóna se vrátí do režimu S.

Nastavení teploty lze vždy změnit stisknutím ⊕ nebo ⊖ Teplotu je možné nastavit v rozsahu od 1 do 9.

Po každém stisknutí tlačítka nebo po každé změně displeje se ozve zvukový signál.

Nastavení úrovně vaření s funkcí posílení ohřevu a bez ní

Všechny varné zóny jsou vybavené funkcí posílení ohřevu.

Pokud potřebujete funkci posílení ohřevu, nastavte teplotu z aktuálního stupně na stupeň 9 pouze pomocí tlačítka. Po dosažení stupně 9 stiskněte +čímž aktivujete posílení ohřevu. Na displeji bude blikat „A“ střídavě s nastavenou hodnotou teploty „9“, které bude upozorňovat na aktivovanou funkci posílení ohřevu.

Pokud je posílení ohřevu aktivované, poběží varná zóna na maximální výkon po dobu, která se odvíjí od teploty nastavené před aktivací posílení ohřevu.

Jakmile doba posilování ohřevu skončí, zobrazí se pouze nastavení teploty.

Funkci posílení ohřevu lze deaktivovat stisknutím a podržením tlačítka—, dokud se nezobrazí „0“.

Plotýnku lze vypnout třemi různými způsoby:

- Současným stisknutímtlačítek

- Snížením nastavení tepla na „0“ stisknutím tlačítka ⊖

- Použitím časovače vypnutí pro odpovídající varnou zlónu.

spotřebič

Současné stisknutí tlačítek

Odpovídající varnou zónu musíte vybrat pomocí tlačítka Aktivace/deaktivace varné zóny

, poté se na odpovídajícím displeji rozbliká desetinná tečka.Chcete-li varnou zónu vypnout, je třeba, musíte současně stisknout tlacítka⊕ a ⊖. Po úspěšném provedení operace se objeví „0“ na displeji nastavení teploty.

Pokud je pro danou varnou zónu aktivní časovač, pak se na displeji varné zóny a časovače objeví „0“ a odpovídající kontrolky varné zóny a funkce časovače se vypnou.

Je-li na dané varné zóně zbytkové teplo, bude to na displeji nastavení teploty vyznačeno písmenem „H“.

Snížení nastavení teploty na „0“ pomocí tlačítka

Varnou zónu lze vypnout také snížením nastavení teploty na „0“. Tím vypnete také desetinnou cárku varné zóny, odpovídající indikátor varné zóny a displej časovače.

Je-li na dané varné zóně zbytkové teplo, bude to na displeji nastavení teploty vyznačeno písmenem „H“.

Použití časovače vypnutí pro odpovídající varnou zónu (pokud je k dispozici)

Když časovač dojde na nulu, zastaví se, na displeji odpovídající varné zóny se zobrazí „0“ a na displeji časovače se zobrazí „00“. Kontrolka odpovídající varné zóny zmizí.

Je-li aktivní kontrolka výběru duální/trojité zóny, zhasne i ona.

Kromě toho se při zastavení časovače ozve zvukové znamení. Stisknutím jakéhokoli tlačítka zvuk vypnete.

Zámek tlačítek

Funkci zámku tlačítek můžete použít k nastavení „bezpečného režimu“ spotřebiče. Tuto funkci lzepoužít pouze v provozním režimu (režim B). Funkce zámku se aktivuje v případě, že dojde ke stisknutí tlačítka Zámek tlačítek po dobu minimálně 2 sekund. Tato operace se potvrdí zvukovým signálem a kontrolka zámku tlačítek bude blikat, což indikuje, že došlo k uzamknutí varné desky.

Pokud je varná deska uzamknutá, bude možné spotřebič vypnout pouze stisknutím. Všechna ostatní tlačítka budou zablokovaná a nebude možné těmito tlačítky provést žádnou operaci. Pokud v režimu uzamčení stisknete nějaké jiné tlačítko, ozve se zvukový signál a zabliká

bude mozne pouze vypnutí spotřebiče pomocí tlačítka ①. Pokud ovšem spotřebič vypnete, bude možné jej znovu zapnout jedině po odemknutí.

Dětská pojistka

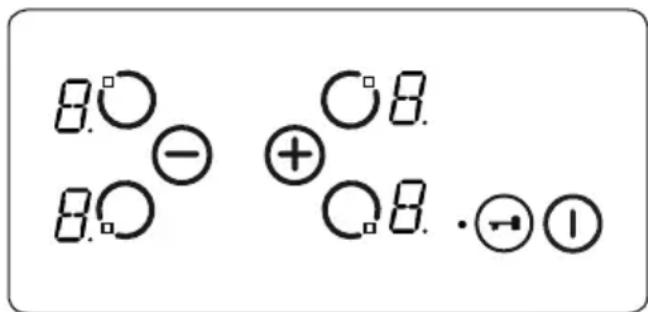

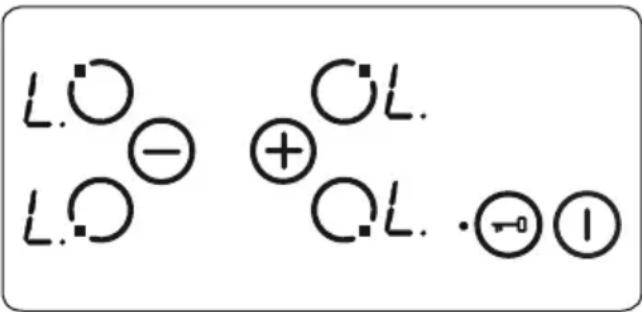

Funkce dětské pojistky se používá k uzamčení spotřebiče komplikovaným postupem o několika krocích. Zamknutí a odemknutí je k dispozici pouze v režimu S.

Nejprve stiskněte tlačítko ^1 a podržte je, dokud se neozve zvukový signál, poté stiskněte zároveň ^+ a ^- a držte je minimálně 0,5 vteřiny, ovšem ne déle než 1 vteřinu. Potom se dotkněte ^+ , čímž aktivujete dětskou pojistku. Na displejích všech čtyř varných zón se zobrazí „L“ potvrzující operaci.

Pokud ještě běží čas na minutce, bude pokračovat, dokud nedosáhne „00“, a poté se ozve pípnutí časovače. Po potvrzení ukončení časovače se spotřebič zcela zamkne. Je-li spotřebič zamknutý, nelze použít žádné z jeho tlačítek.

Dětský zámek lze deaktivovat stejným způsobem, jakým jste jej aktivovali. Po stisknutí ① se ozve pípnutí a musíte stisknout zároveň ② a ③ na alespoň 0,5 vteřiny, a poté musíte stisknout pouze ④ . Pokud spotřebič úspěšně odemknete, nebude už na displeji zobrazeno „L“.

Bezpečnostní funkce dotykového ovládání

Aby se předešlo nežádoucímu provozu varných zón, jsou k dispozici následující bezpečnostní funkce.

Funkce bezpečnostního vypnutí

Monitorování tlačítek má za účel předejít nechtěnému použití tlačítek spotřebiče. V případě, že na více než 12 vteřin stisknete jedno nebo více tlačítek, ozve se zvukový signál, který bude deset minut ohlašovat nesprávný provoz. Může se tak stát v případě, že na tlačítko něco postavíte nebo dojde k poruše senzoru.

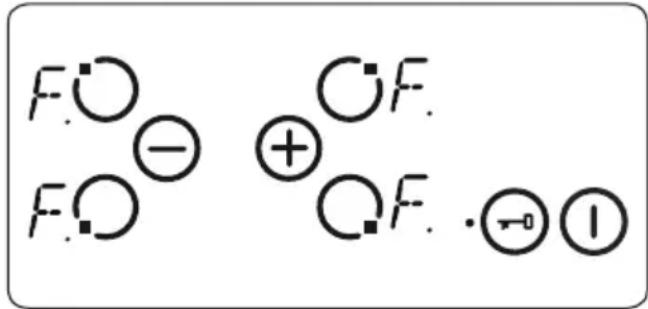

Bezpečnostní vypnutí přepne varnou desku do režimu S a na displejích všech varných zón bude blikat „F“. Pokud již nedojde k žádné chybné operaci, vizuální i zvukové signály se vypnou.

V případě zbytkového tepla se na displejích ostatních varných zón zobrazí „H“.

Vypnutí při přehřátí

Protože jsou ovládací prvky velmi blízko varné zóny uprostřed přední části varné desky, může dojít k tomu, že snímač funkce bezpečnostního vypnutí nezaznamená nesprávně umístěný hrnec, což varnou desku rozehreje na velmi vysokou teplotu. Pak bude nebezpečné dotýkat se skla a tlačítek.

Aby se předešlo poškození ovládací jednotky varné desky, monitorují ovládací prvky neustále teplotu, a pokud dojde k přehřátí, varná deska se vypne.

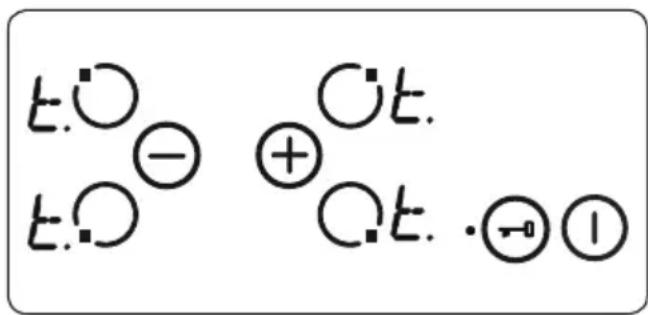

Tato skutečnost bude indikována zobrazením „t“ na displejích plotýnek, které zmizí až poté, co teplota klesne.

Jakmile teplota klesne, „t“ na displeji varných zón zmizí a ovládací jednotka varné desky se vrátí do režimu S. To znamená, že uživatel může spotřebič znovu zapnout stisknutím

①.

Omezení provozní doby

Ovládací jednotka varné desky má omezení provozní doby. Pokud nedojde po určitou dobu ke změně nastavení teploty varné zóny,, vypne se varná zóna automaticky. Na 10 vteřin se zobrazí „0“, ovšem na varné zóně může být zbytkové teplo. Omezení provozní doby závisí na vybraném nastavení teploty.

Poté, co se varná zóna automaticky vypne, jak je popsáno výše, lze varnou zónu opět použít a bude použita maximální provozní doba pro tuto plotýnku.

Funkce zbytkového tepla

Po ukončení vaření zůstane sklokeramická deska i nadále teplá, jde o tzv. zbytkové teplo. Spotřebič spočítá, jak horké sklo přibližně je. Pokud je vypočítaná teplota vyšší než + 60 °C, pak bude tato skutečnost zobrazena na displeji odpovídající varné zóny po tak dlouhou dobu, dokud bude vypočítaná teplota nad 60 °C, a to i po vypnutí spotřebiče.

Ukazatel zbytkového tepla má nejnižší prioritu, także jej přepíše jakákoli další zobrazená hodnota včetně bezpečnostního vypnutí nebo zobrazení chybového kódu. Pokud dojde po přerušení dodávky elektrického proudu k opětovnému napájení, kontrolka zbytkového tepla bude blikat. Pokud bylo na varné zóněpřed přerušením dodávky elektrického proudu zbytkové teplo vyšší než 60 °C, bude displej blikat tak dlouho, dokud na varné zóně bude zbytkové teplo nebo dokud ji nezvolíte pro další vaření.

Rady a tipy

Důležité: Když máte keramické varná zóna. zapnuté na vyšší teplotu, může docházet k zapínání a vypínání aných ploch. Dochází k tomu edem k zabezpečení, které zabraňuje ćátí skla. To je při vysokých teplotáchální, nezpůsobuje to poškození varné y a doba vaření se jen mírně prodlouží.

VAROVÁNÍ:

- Nikdy varnou desku nezapínejte, pokud na varné zóně není hrnec nebo pánev.

• Používejte pouze varné nádobí s dostatečně silným dnem.
• Než hrnec postavíte na varnou desku, přesvědčte se, že jeho dno není mokré.

správně uprostřed zóny.

- Abyste šetřili energii, nepoužívejte hrnce s odlišným průměrem, než je používaná varná zóna.

Vypouklé dno hrnce Malý průměr Dno hrnce se nachází částečně mimo varnou zónu

• Nepoužívejte nádobí s hrubým dnem, protože by mohly poškrábat sklokeramický povrch.
• Je-li to možné, vždy dejte na nádobí pokličky, abyste předešli ztrátě tepla.
• Při provozu spotřebiče se mohou jeho dostupné části výrazně zahřívat. Dbejte na to, aby byly děti a zvířata v dostatečné vzdálenosti od varné desky, která je zapnutá nebo ještě zcela nevychladla.
• Pokud si všimnete, že je varná deska prasklá, musíte ji ihned vypnout a nechat si ji vyměnit autorizovaným servisním pracovníkem.

5. ČIŠTĚNÍ A ÚDRŽBA

5.1 Čištění

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte jej a počkejte, až

vychladne.

Všeobecné pokyny

• Než na spotřebič použijete nějaký čisticí materiál, zkontrolujte, zda je k tomu vhodný a je doporučený výrobcem.
• Použijte krémové nebo tekuté čisticí přípravky, které neobsahují malé částice. Nepoužívejte leptavé (korozivní)

krémy, abrazivní čisticí prášky, hrubé drátěnky ani tvrdé nástroje. Mohly by poškodit povrchy spotřebiče.

Nepoužívejte čisticí prostředky s obsahem drobných částeček. Ty by mohly poškrábat skleněné, smaltované po natřené části spotřebiče.

- Pokud na spotřebiči přeteče tekutina, ihned ji otřete, aby nedošlo k poškození spotřebiče.

Žádnou část spotřebiče nečistěte parním čističem.

Čištění sklokeramiky

Sklokeramika unese těžké nádobí, ale může se rozbít, pokud do ní narazí ostrý předmět.

VAROVÁNÍ: Keramické varné desky – pokud je povrch naprasklý, vypněte spotřebič a zavolejte servis.

Předejdete tak možnosti úrazu elektrickým proudem.

- K čištění sklokeramiky použijte krémový tekutý čistič. Poté jí důkladně opláchněte a osušte suchým hadříkem.

Nepoužívejte čisticí materiály určené na ocel, protože by mohly sklo poškodit.

- Pokud jsou na dně nebo nátěru kuchyňského nádobí použity látky s nízkým bodem tání, mohou poškodit sklokeramickou desku. Pokud na horkou sklokeramickou desku spadne plastový předmět, alobal, cukr nebo cukrové potraviny, oškrábejte je z horkého povrchu ihned, jak to bude možné a bezpečné. Pokud se tyto látky rozpustí, mohly by poškodit sklokeramickou varnou desku. Když budete vařit potraviny s vysokým obsahem cukru, například džem, naneste předem (pokud je to možné) vrstvu vhodného ochranného prvku.

- Prach na povrchu se musí otírat mokrým hadříkem.

- Změny barvy sklokeramického materiálu nemají vliv na strukturu nebo odolnost materiálu a nejsou způsobeny změnou materiálu.

Barevné změny na sklokeramice mohou mít mnoho příčin:

1. Rozlité jídlo, které nebylo z povrchu očištěno.
2. Použití nesprávného nádobí způsobuje

narušení povrchu varné desky.

1. Použití nesprávných čisticích materiálů.

Čištění nerezových částí (pokud je spotřebič má)

• Nerezové části spotřebiče čistěte pravidelně.
• Otřete nerezové části měkkým hadříkem namočeným pouze do vody. Poté je důkladně osušte suchým hadříkem

Nečistěte nerezové části, dokud jsou ještě horké po přípravě pokrmů.

Nenechávejte na nerezových částech delší dobu ocet, kávu, mléko, sůl, vodu, nebo citronovou či rajčatovou u.

6. ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA

6.1 Odstraňování potíží

Pokud i po provedení následujících základních kroků pro odstraňování potíží budou potíže se spotřebičem přetrvávat, kontaktujte personál autorizovaného servisu nebo kvalifikovaného technika.

Problém Možná příčina	Řešení
Displej ovládacího panelu varné desky je černý. Varnou desku nebo varné zóny nelze zapnout.	Spotřebič není napájený.	Zkontrolujte pojistky pro spotřebič.Zkontrolujte na jiných spotřebičích, jestli nedošlo k přerušení dodávky proudu.
Při používání se varná deska vypne a na všech displejích bliká „F“.	Ovládací prvky jsou vlhké nebo na nich leží nějaký předmět.	Osušte ovládací prvky nebo odstraňte předmět.
Varná deska se během používání vypíná.	Některá z varných zón je už zapnutá příliš dlouho.	Varnou zónu můžete znovu použít po jejím zapnutí.
Ovládací prvky varné desky nefungují a LED dioda dětského zámku svítí.	Je aktivní dětský zámek. Vypněte dětský zámek.

6.2 Přeprava

Pokud budete produkt potřebovat přepravit jinam, použijte originální obalové materiály a přenášejte jej v originální krabici. Řidte se pokyny pro přepravu uvedenými na obalu. Všechny volné části přilepte páskou k produktu, abyste zabránili poškození produktu během přepravy.

Pokud nemáte originální balení, zajistěte přepravní box, ve kterém bude spotřebič – obzvláště jeho externí povrchy – chráněn před vnějšími riziky poškození.

7. TECHNICKÉ ÚDAJE

7.1 Informační list o energetické účinnosti

Značka		kluge
Model		KPV6010B
Typ varné desky Elektrická
Počet varných zón 4
Technologie ohřevu 1 Paprsky
Velikost 1 cm ∅ 14,5
Spotřeba energie 1 hm/kg 192,0
Technologie ohřevu 2 Paprsky
Velikost 2 cm ∅ 14,5
Spotřeba energie 2 hm/kg 192,0
Technologie ohřevu 3 Paprsky
Velikost 3 cm ∅ 18,0
Spotřeba energie 3 hm/kg 192,0
Technologie ohřevu 3 Paprsky
Velikost 4 cm ∅ 18,0
Spotřeba energie 4 hm/kg 192,0
Spotřeba energie varné desky hm/kg 192,0
Tato varná deska splňuje EN 60350-2

Tipy pro úsporu

energie Varná deska

• Používejte nádobí s rovným dnem.
• Používejte nádobí vhodné velikosti.
• Používejte nádobí s poklicí.
• Minimalizujte množství kapaliny nebo tuku.
• Když se kapalina začne vařit, snižte nastavení teploty.

1.1 Všeobecné bezpečnostné upozornenia

zariadenie, aby ste zabránili úrazu elektrickým prúdom.

1.4 Počas čistenia a údržby

• Pred akýmkol'vek čistením alebo údržbou sa uistite, že je vaše zariadenie odpojené zo siete.
• Pri čistení ovládacieho panela neodstraňujte ovládače.
• Na udržanie efektivity a bezpečnosti vášho zariadenia vám odporúčame vždy použit' originálne náhradné diely a v prípade potreby zavolat' len našich zástupcov autorizovaného servisu.

Návod na obsluhu je platný pre viac modelov.

2.2 Elektrické pripojenie a bezpečnost'

1. Sklokeramická doska
2. Ovládací panel

4. POUŽITIE PRODUKTU

Varná doska sa ovláda stlačením príslušného elektronického tlačidla. Po každom stlačení tlačidla začujete zvukový signál.

1 2 8. - 8. 8. ○ 4 3 4 5 6 7 8

Ak je zariadenie v pohotovostnom režime, stlačením tlačidla Zap./Vyp. ① po dobu aspoň 1 sekundy prejde do režimu prevádzky. Zvukový signáloznámi úspešnú operáciu.

Ak sa displeje vypnú, varná zóna prejde do pohotovostného režimu. ①

- Znížením nastavenia ohrevu na hodnotu „0“ stlačením tlačidla

Ak táto varná zóna vyžaruje zvyškové teplo, bude to označené zobrazením písmena „H“ na displeji nastavenia ohrevu.

Zníženie nastavenia ohrevu na hodnotu „0“ stlačením tlačidla ⊖

Ak tító varná zóna vyžaruje zvyškové teplo, bude to označené statickým zobrazením písmena „H“ na displeji nastavenia ohrevu.

Ked' sa časovač zastaví, zaznie aj bzučiak. Stlačením l'ubovolného tlačidla stíšite časovač.

Uzamknutie tlačidiel

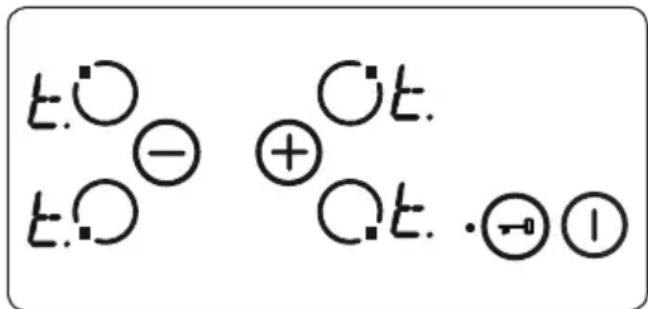

Toto bude indikované písmenom „t“ na displeji varnej zóny, pokým teplota neklesne.

Čistenie keramického skla

- Na čistenie keramického skla používajte krémový alebo tekutý čistiaci prostriedok. Potom ho opláchnite a dôkladne vysušte suchou utierkou.

Oficiální distributor značky Kluge pro Českou republiku:

ELMAX STORE, a.s.

Topolová 777/2

735 42 Těrlicko

Česká republika

Záruční a pozáruční servis:

tel.: [phone]

email: [e-mail]

Prodej náhradních dílů:

tel: [phone] email: [e-mail]

www.klugecr.cz

email: [e-mail]
