NÁVOD K OBSLUZE KGM64311X ELECTROLUX

Děkujeme vám, že jste si zakoupili spotřebič značky Electrolux. Produkt, který jste si zvolili, čerpá z desetiletí profesionálních zkušeností a inovací. Při navrhování tohoto důmyslného a stylového spotřebiče jsme mysleli na vaše potřeby. Můžete se proto spolehnout, že při každém použití dosáhnete skvělých výsledků.

Vítá vás Electrolux.

Navštivte naše webové stránky:

Rady k používání, brožury, poradce při potížích a informace o servisu a opravách získáte na:

www.electrolux.com/support

Zaregistrujte svůj spotřebič a získejte lepší servis:

www.registerelectrolux.com

Nákup příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

V případě kontaktování našeho autorizovaného servisního střediska mějte u sebe následující údaje: Model, výrobní číslo, sériové číslo.

Tyto informace naleznete na typovém štítku.

⚠️ Varování / Důležité bezpečnostní informace

① Všeobecné informace a rady

Informace o ochraně životního prostředí

Změny vyhrazeny.

1. ▲BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese

odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním postižením bez stálého dozoru udržujte z dosahu spotřebiče.

- Zabraňte dětem, aby si hrály se spotřebičem .

• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.

- Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.

- Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

- Spotřebič je určen výhradně pro přípravu jídel.

- Tento spotřebič je určen k použití v běžné nespolečné domácnosti ve vnitřních prostorách.

- Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků.
- VAROVÁNÍ: Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.
• K hašení požáru při vaření nikdy nepoužívejte vodu. Vypněte spotřebič a zakryjte plameny např. požární dekou nebo víkem.
• VAROVÁNÍ: Spotřebič nesmí být napájen přes externí spínací zařízení, jako je časovač, nebo připojován k okruhu, který je pravidelně zapínán a vypínán jiným nástrojem.
- UPOZORNĚNÍ: U vaření je vždy nutné vykonávat dohled. U krátkodobého vaření je nutné vykonávat nepřetržitý dohled.
• VAROVÁNÍ: Nebezpečí požáru: Na varné plochy nepokládejte žádné předměty.
- Na povrch varné desky nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
- Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
- Jestliže je napájecí kabel poškozený, smí jej vyměnit pouze výrobce, autorizovaný servis nebo osoba s podobnou kvalifikací, aby se předešlo rizikům.
• V případě přímého připojení spotřebiče ke zdroji napájení je nutné instalovat všepólový izolační spínač s kontaktní mezerou. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Na zemnicí vodič se toto nevztahuje.
- Když vedete napájecí kabel, ujistěte se, že nepřijde do přímého kontaktu s částmi, které mohou o 50 °C přesáhnout pokojovou teplotu. Využít můžete například izolační návlek.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo od výrobce kuchyňského spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

2. BEZPEČNOSTNÍ POKYNY

Tento spotřebič je vhodný pro následující

trhy: HR

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

VAROVÁNÍ!

Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.

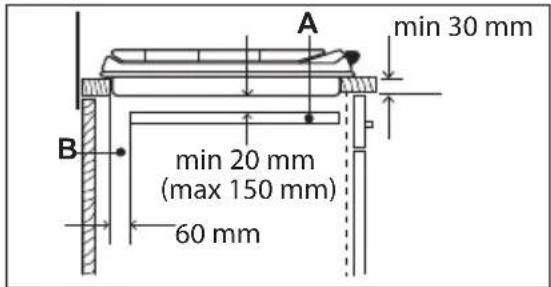

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

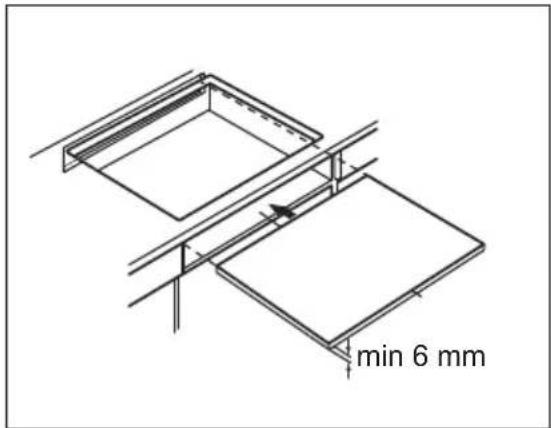

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Instalujte nehořlavý samostatný panel pod spotřebičem,

který bude zakrývat spodek spotřebiče.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Použijte správný síťový kabel.
• Sít'ový kabel nesmí být zamotaný.
• Ujistěte se, že je nainstalována ochrana proti úrazu elektrickým proudem.
• Použijte svorku pro odlehčení tahu na kabelu.
• Dbejte na to, aby se elektrické přivodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete k elektrické zásuvce.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili zástrčku napájecího kabelu (pokud je k dispozici) nebo napájecí kabel. O

výměnu napájecího kabelu požádejte autorizované servisní středisko nebo kvalifikovaného elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Připojení plynu

POZOR!

Používáte-li plynovou láhev, vždy ji uchovávejte na rovném a plochém místě (s plynovým ventilem nahoře).

• Veškerá plynová připojení musí být provedena kvalifikovanou osobou.
• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Řid'te se požadavky na dostatečné větrání.

2.4 Použijte

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

POZOR!

Při používání plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalován, teplo, vlhkost a spaliny. Zajistěte, aby byla kuchyň dobře větraná, zejména když se spotřebič používá.

Dlouhodobé intenzivní používání spotřebiče může vyžadovat dodatečné větrání, například zesílení mechanického větrání, dodatečné větrání k bezpečnému odstranění produktů spalování do vnějšího (venkovního) vzduchu a zároveň zajištění výměny vzduchu v místnosti s dodatečným větráním.

Před instalací dodatečného větrání se porad'te s kvalifikovanou osobou.

• Neměňte technické parametry spotřebiče.
• Před prvním použitím odstraňte všechny obaly, značení a ochrannou fólii (pokud se používá).
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.
• Po každém použití nastavte varnou zónu na „vypnuto“.
• Na varné zóny nepokládejte příbory ani pokličky. Mohly by se zahřát na vysokou teplotu.
• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Horký olej může vystříknout, když do něj vkládáte jídlo.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Při vaření udržujte otevřený oheň nebo ohřáté předměty mimo dosah tuků a olejů.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej použitý poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly žádné předměty nebo nádoby. Mohl by se poškodit povrch.
• Nenechávejte hořák zapnutý s prázdnými nádobami nebo bez nádob.
• Nezapínejte varné zóny s prázdnými nádobami nebo bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Nepoužívejte pevnou plotýnku k prímému vaření. Musí být používána výhradně s vhodným nádobím.

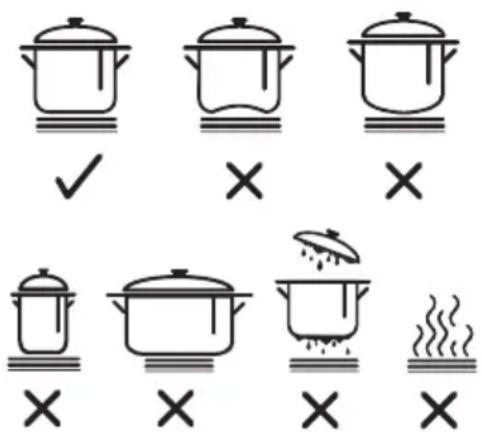

• Používejte pouze stabilní nádobí se správným tvarem a průměrem větším než rozměry hořáků.
• Ujistěte se, že nádoby jsou umístěny na středu hořáků.
• Nepoužívejte velké nádoby, které přesahují okraj spotřebiče. Mohlo by dojít k poškození povrchu linky.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Na hořák neinstalujte rozptylovač plamene.
• Varná deska nesmí přijít do styku s kyselými tekutinami, jako je ocet, citrónová šťáva nebo prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

- Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

2.5 Čištění a údržba

VAROVÁNÍ!

Z ovládacího panelu nedemontujte tlačítka, ovladače ani těsnění. Do spotřebiče by se mohla dostat voda a poškodit ho.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Před čištěním spotřebič vypněte a nechte ho vychladnout.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Hořáky nemyjte v myčce nádobí.

2.6 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko. Používejte pouze originální náhradní díly.
• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
- Odpojte spotřebič od elektrické sítě.

- Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

3.1 Před instalací spotřebiče

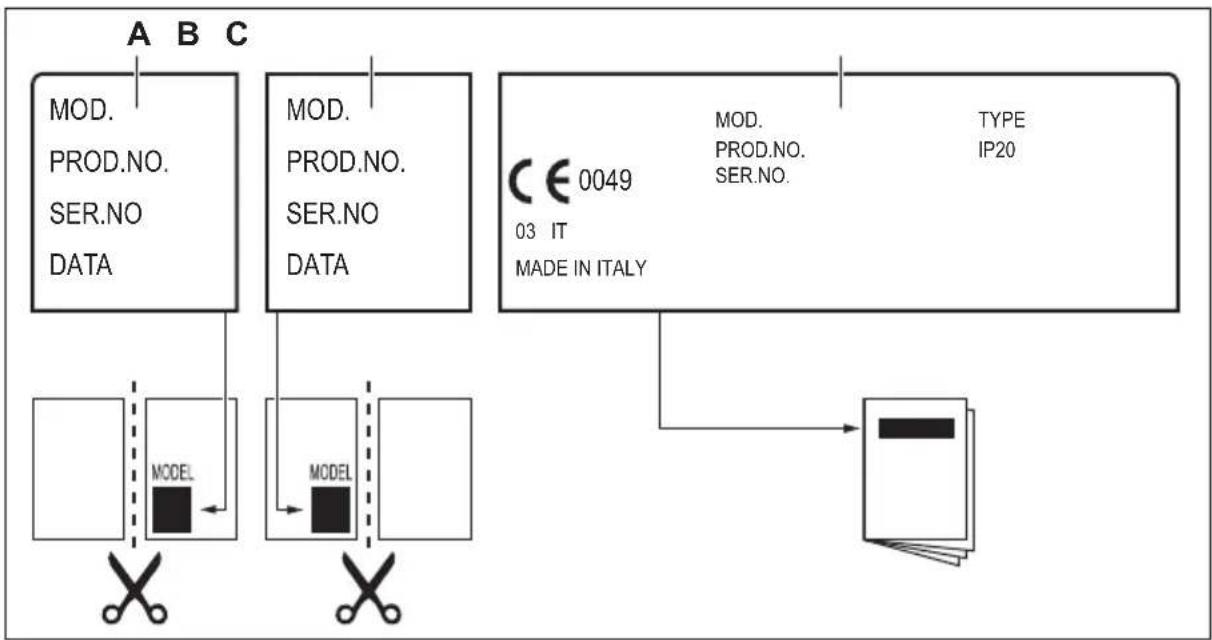

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Model ......

Výrobní číslo

(PNC) ....

Sériové číslo ....

3.2 Připojení plynu

VAROVÁNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

- Zarovnejte vnější plynové trubky.

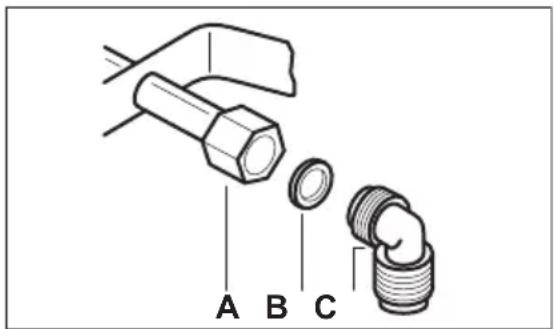

A. Konec hřídele s maticí

B. Podložka dodána spolu se spotřebičem

C. Koleno dodáno spolu se spotřebičem

VAROVÁNÍ!

Je důležité nainstalovat koleno správně. Rameno musí být na konci závitu. Poté ho nainstalujte na spojovací potrubí varné desky. Nesprávná montáz může zapříčinit únik plynu.

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

- nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

- nesmí být delší než 1 500 mm;

- nesmí být přiškrcena;

- nesmí být vystavena tahu nebo zkroucení;

- nesmí být v kontaktu s ostrými kraji nebo rohy;

- musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

- nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

- materiál není ztvrdlý, ale má svou normální pružnost;

- spojovací svorky nejsou rezavé;

- doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

VAROVÁNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

3.3 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

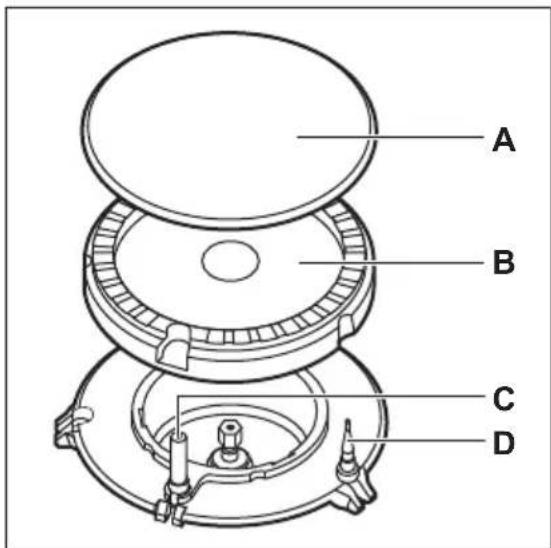

2. Odstraňte víčka a korunky hořáku.
3. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahrad'te je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické údaje“).
4. Stejným postupem v opačném pořadí zase jednotlivé části smontujte.
5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

3.4 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.
2. Otočte ovladačem na minimální nastavení.
3. Demontujte ovladač.

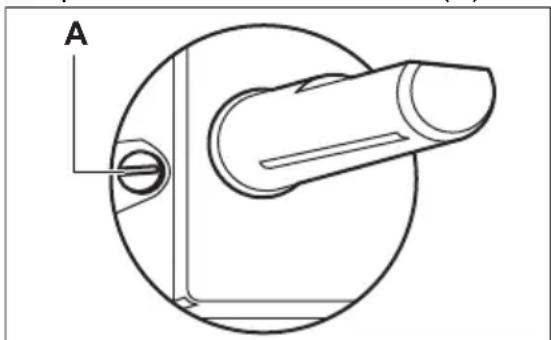

4. Úzkým šroubovákem nastavte polohu obtokového šroubu (A).

- ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

- z kapalného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky.

VAROVÁNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

3.5 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

3.6 Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H05V2V2-F T90.

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

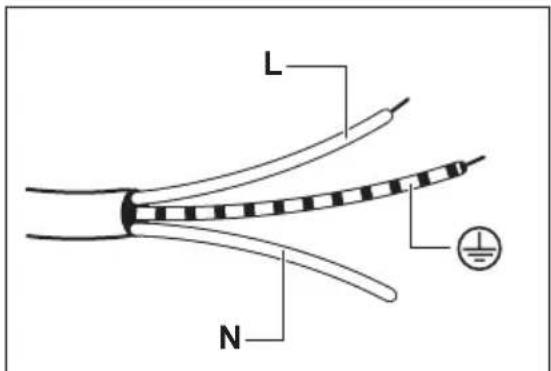

1. Žlutozelený vodič (zemnicí) připojte ke svorce označené písmenem „E“ nebo k symbolu uzemnění či k žlutozelené svorce.
2. Modrý (nulový) vodič připojte ke svorce, která je označena písmenem „N“, nebo ke svorce modré barvy.
3. Hnědý (fázový) vodič připojte ke svorce, která je označena písmenem „L“. Musí být vždy připojen k fázi sítě.

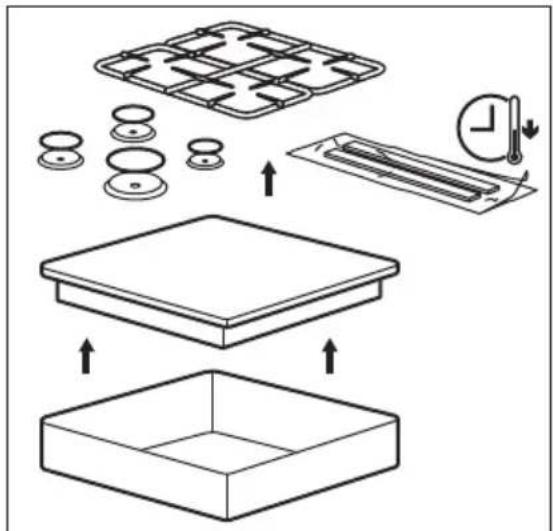

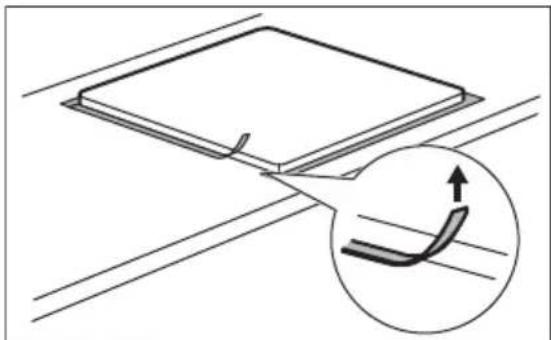

3.7 Montáž

1.

A) dodané těsnění
B) dodané držáky

1.

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

3.8 Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

Kuchyňská jednotka s dvířky

A. Odnímatelný panel
B. Prostor pro přípojky

Kuchyňská jednotka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

4. POPIS SPOTŘEBIČE

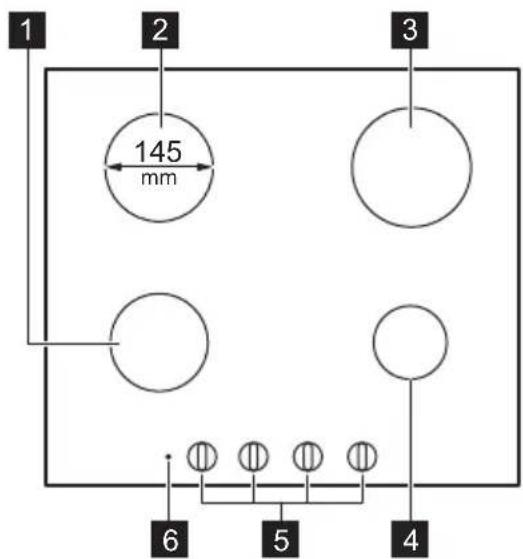

4.1 Uspořádání varné desky

1 Středně rychlý hořák
2 Elektrická varná zóna
3 Rychly hořák
4 Pomocný hořák
5 Ovladače
6 Kontrolka napájení

4.2 Ovladač

Symbol Popis
	bez přívodu plynu / polo-ha vypnuto

Symbol Popis
	poloha pro zapálení / maximální přívod plynu
	minimální přívod plynu

5. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 Přehled hořáku

A. Víčko hořáku
B. Korunka hořáku
C. Zapalovací svíčka
D. Termočlánek

5.2 Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

VAROVÁNÍ!

Při používání otevřeného ohně v kuchyni bud’te velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

1. Zatlačte na ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu (♂).

2. Podržte ovladač stlačený na až 10 sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

3. Když se plamen ustálí, nastavte jeho intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

VAROVÁNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektrinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Tato varná deska se dodává s postupnými ventily. Umožňují přesnější regulaci plamene.

5.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto ●.

VAROVÁNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5.4 Před prvním použitím

Na každou elektrickou varnou zónu položte nádobu s vodou, nastavte maximální výkon a nechte varnou desku pracovat 10 minut. Tím se spálí zbytky ve spotřebiči. Poté nechte varnou desku pracovat při minimálním výkonu 20 minut. Během této doby může ze spotřebiče vycházet zápach a kouř. To je normální jev. Zajistěte dostatečné větrání.

Pro správné ovládání elektrické varné zóny se říd'te níže uvedeným schématem.

5.5 Příklady vaření na elektrické varné zóně

Nasta- Použití: vení teplo- ty:

1 Uchování teploty
2 Lehké ohřívání
3 Mírné vaření
4 Smažení

Nasta- Použití: vení teplo- ty:

5 Uvedení do varu

6 Uvedení do varu / prudké sma- žení / fritování

5.6 Teplotní nastavenípro elektrickou varnou zónu

Symboly Funkce

0

Poloha Vypnuto

6. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Nádobí

Elektrická:

Dno nádoby musí být co nejrovnější a nejsilnější. Než nádoby položíte na povrch varné desky, ujistěte se, že jejich dno je čisté a suché.

POZOR!

Nepoužívejte litinové pánve, keramické nebo kameninové hrnce, grilovací nebo opékací pláty. Při vysokém zahřátí může nerezová ocel ztratit lesk.

Plynová:

VAROVÁNÍ!

Nedávejte stejnou pánev na dva hořáky.

VAROVÁNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

Symboly Funkce

1 - 6 Nastavení teploty

Pomocí zbytkového tepla snížíte spotřebu energie. Přibližně 5–10 minut před koncem vaření varnou zónu vypněte.

Otočením ovladače zvolené varné zóny nastavte potřebný tepelný výkon. Vaření ukončíte otočením ovladače do polohy vypnuto.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

6.2 Průměry nádobí

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nád-

oby (mm)

Rychlý 180 - 260

Středně rychlý 120 - 180

Pomocný 80 - 180

7. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Všeobecné informace

• Varnou desku po každém použití očistěte.
• Varné náčiní používejte vždy s čistou spodní stranou.
• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.
• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

Nerezová ocel

• Na okraje varné desky z nerezové oceli použijte čisticí prostředek na nerezovou ocel.
• Nerezové okraje plotýnek mohou změnit zabarvení z důvodu vysokých teplot.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.
• Připálené zbytky jídla, tuk a odolné skvrny odstraníte, když je před mytím necháte na několik minut odmočit v malém množství slabého roztoku čisticího prostředku.
• Povrch z nerezové oceli ochráníte, budete-li používat čisticí prostředky určené speciálně k čištění nerezové oceli.
• Nepoužívejte čisticí prostředky obsahující korozivní chemikálie jako jsou chloridy, nečistěte povrch dezinfekčními prostředky, odstraňovači skvrn nebo rzi a prostředky pro čištění ponorem.

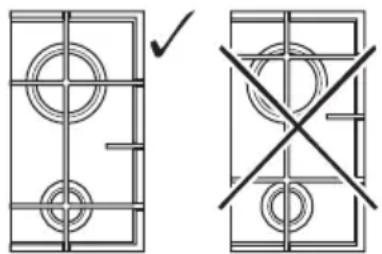

7.2 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější čištění vyjměte.

Při snímání mřížek pod nádoby bud’te velmi opatrní, aby nedošlo k poškození varné desky.

1. Při ručním mytí mřížek pod nádoby buděte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
2. Po vyčištění mřížek pod nádoby se ujistěte, že jsou umístěné ve správné poloze.
3. Má-li hořák správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáku.

7.3 Čištění varné desky

• Okamžitě odstraňte: roztavený plast, plastovou folii, cukr nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit. Vyvarujte se popálení.
• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.
• Smaltované části, krytky a korunky hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

7.4 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

7.5 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu

přívodní plynové trubky a nastavovače tlaku, je-li instalován.

8. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Co dělat, když...

Problém Možná příčina Řešení
Varnou desku nelze za-pnout ani používat.	Varná deska není zapoje-na do elektrické sítě nebo není připojena správně.	Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.
Je spálená pojistka. Zkontrolujte, zda příčinou		závady není pojistka. Po-kud se pojistka spaluje opakovaně, obraťte se na autorizovaného elektrikáře.
Víčko a korunka hořáku a jsou nasazeny nesprávně.		Umístěte správně víčko a korunku hořáku.
Plamen zhasíná ihned po zapálení.	Termočlánek není dosta-tečně zahřátý.	Po zapálení plamene pod-ržte ovladač stisknutý ještě 10 nebo méně sekund.
Kroužek plamene je nerov-noměrný.	Korunka hořáku je ucpaná zbytky jídla.	Ujistěte se, že není tryska zanesená a korunka hořá-ku je čistá.

8.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obrat'te se na autorizované servisní středisko. Uveďte údaje z typového štítku. Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z

autorizovaného servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

8.3 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

A. Nalepte jej na záruční list a odešlete tuto část (je-li to možné).
B. Nalepte jej na záruční list a uchovejte si tuto část (je-li to možné).

9.1 Rozměry varné desky

Šířka 594 mm

Hloubka 510 mm

9.2 Průměr obtoku

HOŘÁK ∅ OBTOKU 1/100 mm

Rychlý 42

Středně rychlý 32

Pomocný 28

9.3 Ostatní technické údaje

CELKOVÝ VÝKON:	Původní plyn: G20 (2H) 20 mbar 6,0 kW
	Nový plyn: G30/G31 (3B/P) 30/30 mbar 422 g/h
	Elektrické zóny: 1,0 kW
Elektrické na-pájení:	220-240 V ~ 50-60 Hz
Kategorie spotřebiče:	II2H3B/P
Připojení ply-nu:	G 1/2"
Třída spotřebiče:	3

9.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝ-KON kW	MINIMÁLNÍ VÝKON KW	ZNAČKA PRO TRY-SKU
Rychlý 3,0 0,75 119
Středně rychlý 2,0 0,45 96
Pomocný 1,0 0,33 70

9.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍVÝKON kW	MINIMÁLNÍVÝKON kW	ZNAČKA PROTRYSKU	JMENOVITÝ PRŮ-TOK PLYNU g/h
Rychlý 2,8 0,75 86 204
Středně rychlý 2,0 0,45 71 145
Pomocný 1,0 0,33 50 73

9.6 Specifikace elektrických varných zón

Varná zóna	Nominální výkon (maximální na-stavení teploty) [W]	Průměr varné zóny [mm]
Levá zadní 1000 145

Pro dosažení nejlepších výsledků vaření používejte nádoby, které nejsou větší než průměr varné zóny.

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu KGM64311X
Typ varné desky Vestavná varná de-ska
Počet elektrických varných zón 1
Technologie ohřevu dle elektrické varné zóny	Pevná plotýnka
Průměr kruhových elektrických var-ných zón (∅)	Levá zadní 14,5 cm
Spotřeba energie varných zón (EC electric cooking)	Levá zadní 194,9 Wh/kg
Počet plynových hořáků 3
Energetická účinnost plynových hořáků(EE gas burner)	Pravý zadní - rychlý 56.5%
	Levý přední - středně ry-chlý 55.9%
	Pravý přední - pomocný není k dispozici
Energetická účinnost plynové var- né desky(EE gas hob)	56.2%
Spotřeba energie varné desky (EC electric hob)	194,9 Wh/kg

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

EN 60350-2 - Elektrické spotřebiče na vaření pro domácnost - část 2: varné desky - metody pro měření výkonu

10.2 Úspora energie

Během každodenního pečení můžete ušetřit energii, budete-li se řídit níže uvedenými radami.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.
• Je-li to možné, vždy zakrývejte nádoby pokličkami.

Elektrické varné zóny:

• Před zapnutím varné zóny na ni položte varnou nádobu.
• Dno varné nádoby by mělo být stejné velikosti jako varná zóna.

• Na menší varné zóny postavte menší varné nádoby.

• Postavte nádobu přímo na střed varné zóny.

• Využijte zbytkové teplo k udržování teploty jídle nebo k jeho rozpouštění.
• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně nasazeny.
• Dno varné nádoby by mělo mít správné rozměry odpovídající velikosti hořáku.
• Varnou nádobu položte přímo na hořák do jeho středu.
• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.
• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

Plynové hořáky:

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

САДРЖАЈ

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ.... 21
2. БЕЗБЕДНОСНА УПУТСТВА....24
3. ИНСТАЛАЦИЈА....27
4. ОПИС ПРОИЗВОДА....32
5. СВАКОДНЕВНА УПОТРЕБА.... 32
6. КОРИСНИ САВЕТИ....34
7. НЕГА И ЧИШТЕЊЕ......35
8. РЕШАВАЊЕ ПРОБЛЕМА.... 36
9. ТЕХНИЧКИ ПОДАЦИ....38
10. ЕНЕРГЕТСКА ЕФИКАСНОСТ.... 40
11. ЕКОЛОШКА ПИТАЊА....41

МИСЛИМО НА ВАС
