NÁVOD K OBSLUZE MOD-33 MPM

Před použitím si pozorně přečtěte následující návod k obsluze.
Před prvním použitím si ověřte, zda se napětí v elektrické síti shoduje s napětím nabíječky vysavače.
Elektrický kabel nabíječky nevěšejte přes ostré hrany a nedovolte, aby se dostal do kontaktu s horkými povrchy.
Při odpojování nabíječky z el. zásuvky nikdy netahejte za kabel.
Zapnutý vysavač nikdy neponechávejte bez dozoru.
Obzvláště opatrně postupujte v případě, že se v blízkosti vyskytují děti.
Máte-li podezření, že je vysavač jakkoliv poškozen, nepokoušejte se jej používat.
Používání příslušenství, které nebylo doporučeno výrobcem, může způsobit poškození zařízení, zranění nebo dokonce požár.
Zvláště opatrně postupujte při vysávání schodiště.
Zařízení, kabel ani nabíječku neponořujte do vody či jiných kapalin.
Vysavač nepoužívejte k odstraňování vysoce hořlavých a korozivních kapalin, rozpouštědel, zápalek, popela, nedopalků cigaret, olejů, ostrých předmětů apod. Může to způsobit poškození zařízení nebo dokonce požár! Je zakázáno rovněž vysávat vysoce hořlavé kapaliny a látky!
S ohledem na konstrukci vysavače, která je z převážné části vyrobena z plastů, udržujte zařízení v bezpečné vzdálenosti od jakéhokoliv zdroje tepla (topná tělesa, kamna apod.).
Neucpávejte vstupní ani výstupní otvory vysavače!
Vysavač je určen výhradně k domácímu použití.
Toto zařízení mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými či duševními schopnostmi i osoby bez zkušeností a znalosti zařízení, bude-li nad nimi zajištěn dohled nebo budou poučeny v oblasti bezpečného používání zařízení tak, aby riziko s tímto spojené bylo pro tyto osoby srozumitelné. Děti bez dozoru nesmějí zařízení čistit ani provádět jeho údržbu.
Dávejte pozor na to, aby si děti se zařízením/vybavením nehrály.
Zařízení i jeho napájecí kabel uchovávejte na místě, které je pro děti do 8 let nedostupné.
Vysavačem nečistěte osoby ani zvířata, zejména pak dávejte pozor na to, aby se sací hubice nepřiblížila k očím a uším.
Před výměnou příslušenství je nutné vysavač vypnout.
Nevysávejte bez filtru či v případě poškození vysavače.
Kontrolujte sací hadice a hubice - zjistíte-li v nich nečistoty a překážky, odstraňte je.
Vysavač používejte výhradně v interiéru a pouze k vysávání suchých povrchů. Koberce očištěné mokrou metodou před vysáváním vysušte.

§ ohledem na zajištění bezpečnosti dětí, prosíme, neponechávejte volně ležet součásti balení výrobku (plastové sáčky, krabice, polystyren apod.).

VAROVÁNÍ! Nedovolte, aby si děti hrály s fólií. Nebezpečí udušení!

BEZPEČNOSTNÍ POKYNY K BATERII

Zařízení je vybaveno lithium-ionotovou baterií. Pozorně si přečtěte níže uvedené pokyny: Jejich nedodržování může způsobit poškození zařízení, zasažení elektrickým proudem či dokonce požár.

Neotevírejte plášť baterie. Nevyměňujte články baterie.

Chraňte baterii před působením vlhkosti, slunečním zářením a otevřenými pla- meny. Neponechávejte baterii v blízkosti jiných elektrických ani topných zařízení.

Baterii uchovávejte a používejte při teplotě pohybující se v rozsahu od 5 do 40 °C. Příliš vysoká teplota může baterii poškodit. Nízká teplota snižuje kapacitu i životnost baterie.

Baterii vyměňujte vždy za stejný typ, který je určen pro toto zařízení. Nepoužívejte jiné typy baterií.

Baterii chraňte před mechanickým poškozením, vyvarujte se otřesů nebo dokonce pádů baterie.

Baterii nenabíjejte bez dozoru. Baterii nabíjejte pouze s pomocí k tomuto určené nabíječky, která je součástí vybavení.

Po nabití baterie nabíječku odpojte z elektrické sítě.

Nezkratujte kontakty baterie. Zkrat může způsobit poškození baterie nebo dokonce požár. Baterii udržujte mimo dosah sponek, hřebíků, mincí či jiných kovových předmětů.

Před prvním použitím zařízení baterii zcela nabijte.

POPIS ZAŘÍZENÍ

Vysavač MOD-33 v sobě spojuje komfort použití cyklonového a bezdrátového vysavače. Cyklonová technologie umožňuje filtrování prachu bez použití sáčků na nečistoty s využitím odstředivé síly, díky čemuž stačí jen nádobku s prachem vysypat do odpadkového koše. Použití Li-lon baterie s jedním s nejvyšších součinitelů akumulované energie vzhledem k její hmotnosti garantuje nízkou hmotnost zařízení a dlouhou provozní dobu na jedno nabití. Vysavač je vybaven dvoustupňovou regulací sacího výkonu.

1. Modul motoru
2. Mřížka výstupního vzduchu
3. Napájecí konektor
4. Rukojet
5. Vypínač
6. Kontrolka provozu
7. Úchyt
8. Vstup vzduchu
9. Zdířka baterie
10. Odklápěcí kryt
11. Nádoba na prach
12. Montážní kolejnice
13. Hrdlo sací trubice
14. Vstupní filtr a HEPA filtr
15. Kryt nádoby
16. Tlačítko zajištění nádoby

17. Sací trubice

18. Tlačítko pro uvolnění zajištění trubice

19. Elektrický kartáč s podsvětlením pro všechny typy podlah
20. Tlačítko pro uvolnění elektrického kartáče
21. Multifunkční elektrický kartáč pro všechny typy podlah a koberců
22. Tlačítko pro uvolnění elektrického kartáče na podlahy a koberce
23. Kruhový kartáč
24. Štěrbinový nástavec
25. Spojovací díl (Spojka)
26. Úzký multifunkční kartáč s kloubem
27. Li-Ion baterie
28. Nabíječka
29. Dokovací stanice
30. Úchyt k upevnění na stěnu

PŘED PRVNÍM POUŽITÍM

1. Vysavač vyjměte z krabice, odstraňte z něj všechny nálepky, přepravní pojistky, sáčky a výplně.
2. Vysavač zkontrolujte z hlediska poškození, k nimž mohlo dojít během přepravy. Jestliže budete mít podezření, že došlo k jeho poškození, kontaktujte prodejce.
3. Sestavte vysavač (viz kapitola: „MONTÁŽ VYSAVAČE“).
4. Nabijte baterii vysavače (viz kapitola: „NABÍJENÍ BATERIE“).
5. Ujistěte se, že jsou parametry Vaší elektrické sítě shodné s parametry uvedenými na nominálním štítku nabíječky.

MONTÁŽ (DEMONTÁŽ) VYSAVAČE

1. Do nádoby na prach (11) namontujte kryt vstupního filtru s HEPA filtrem (14) - tři výčnělky na prstenci vstupního a HEPA filtru musí zapadnout na své místo v nádobě na prach (11).
2. Na nádobu (11) nasadte kryt nádoby (15) a otočte jím lehce po směru hodinových ručiček tak, aby byl kryt řádně zajištěn. Tři výčnělky na krytu zapadnou do nádoby pouze v jedné správné poloze. Demontáz krytu je možná tak, že krytem lehce otočite proti směru hodinových ručiček.
3. Zavřete odklápěcí kryt (10) na nádobě (11).
4. Do zdířky baterie (9) vložte baterii (27). Baterii je možné vyjmout po stisknutí a přidržení tlačítka na zaoblené části baterie.

5. Do motorového modulu (1) namontujte nádobu na prach i s krytem - montážní kolejnici (12) nádoby nasuňte do úchytu (7) ve spodní části modulu a následně nádobu zatlačte do modulu (uslyšíte cvaknutí). Nádobu je možné z motorového modulu vyjmout tak, že stisknete pojistné tlačítko na nádobě (16).

6. Do hrdla sací trubice (13) vložte sací trubici (17) nebo přímo vybraný kartáč. Sací trubici nebo nainstalované příslušenství je možné vyjmout stisknutím pojis

7. K namontování příslušenství (23), (24) a (26) na vysavači je nutné použít spojku (spojovací díl) (25).

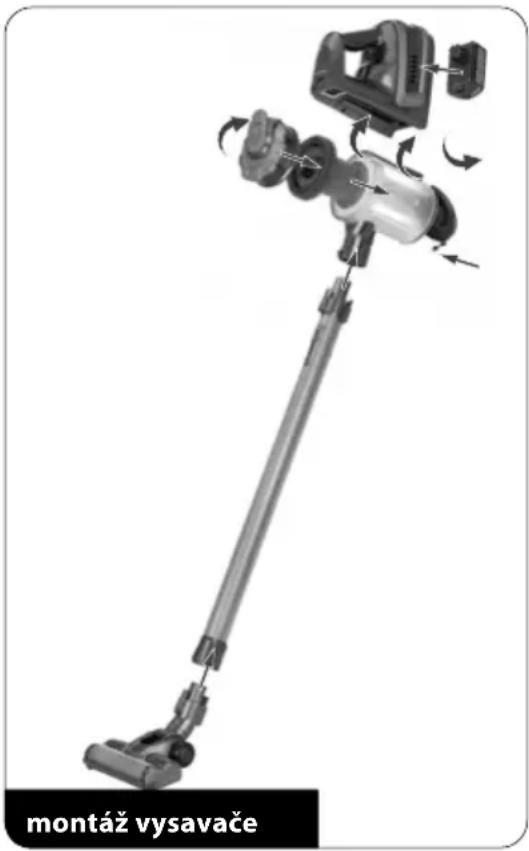

montáž vysavače

POZOR! Je zakázáno spouštět nesestavený vysavač!

NABÍJENÍ BATERIE

Použitá Li-lon baterie má velmi vysokou koncentraci energie, díky čemuž umožňuje velmi dlouhý provoz při současném zachování nízké hmotnosti baterie.
Před prvním použitím vysavače baterii nabijte. Doba potřebná k nabití baterie činí 4,5 - 5 hodin.
baterii můžete nabíjet v dokovací stanici (29) nebo přímo na vysavači

Nabíjení v dokovací stanici:

1. Baterii (27) vložte do dokovací stanice (29).
2. Kabel nabíječky (28) připojte k dokovací stanici (29) a nabíječku zapojte do elektrické zásuvky - rozsvítí se zelená kontrolka, která signalizuje připojení dokovací stanice (29) k nabíječce (28) a červená kontrolka, která označuje proces nabíjení baterie (27).
3. Po nabití červená kontrolka zhasne, což znamená, že baterie je nabitá.
4. Odpojte nabíječku (28) od sítě, nabitou baterii vložte do vysavače.

Nabíjení přímo na vysavači:

1. Namontujte baterii (27) do motorového modulu (1).

POZOR! Během nabíjení baterie přímo ve vysavači není možné vysavač spustit!

1. Kabel nabíječky (28) zapojte do napájecího konektoru (3) a nabíječku pak do elektrické zásuvky - kontrolka (6) se rozsvítí červeně, což znamená nabíjení baterie.
2. Po nabití se barva kontrolky (6) změní na zelenou, což znamená, že baterie je plně nabitá.
3. Nabíječku odpojte ze sítě a kabel nabíječky vyjměte z konektoru vysavače.

POUŽITÍ VYSAVAČE

1. Ujistěte se, že je do vysavače vložena nabitá baterie.
2. Připojte vybrané příslušenství:
   Delektrický kartáč s podsvětlením (19) - všechny silně znečištěné podlahy, osvětlení LED diodami dodatečné osvětluje čištěnou plochu i umožňuje tak ideální a efektivní vysávání.
   Dmultifunkční elektrický kartáč (21) - ideální na podlahy a koberce, díky menším rozměrům je možné s ním vysávat i v místech s omezeným přístupem.
   kruhový kartáč (23) - je určen k vysávání rolet, stínítek, zrcadel a na dalších místech, kde je vyžadováno jemné a citlivé vysávání.
   Dštěrbinový nástavec (24) - vysávání v rozích, pod nábytkem a v místech, kde není možné použít jiné příslušenství..
   Dúzký multifunkční kartáč s kloubem (26) - konstrukce kartáče umožňuje přístup k rovným plochám, které se nacházejí vysoko.
   Podle potřeby připojte vybrané příslušenství k sací trubici (17) nebo přímo do hrdla (13).
3. Vysavač zapněte pomocí vypínače (5). Vysavač bude pracovat s malým sacím výkonem - kontrolka (6) svítí žluto-zelenou barvou.
4. K nastavení vysokého sacího výkonu znovu stiskněte vypínač (5) - kontrolka (6) změní barvu na zelenou.
5. Průběžně kontrolujte stav nádoby na nečistoty (11). Přeplněná nádoba snižuje účinnost vysávání, zvyšuje spotřebu energie a způsobuje rychlejší opotřebení filtrů.

POZOR! Vyvarujte se přeplnění nádoby na nečistoty! Hladina nečistot v nádobě nesmí přesáhnout rysku s označením „MAX“.

POZOR! Jestliže sací síla vysavače výrazně poklesla, pak došlo k ucpání sací trubice nebo koncovky nebo je přeplněná nádoba. Uvolněte trubici nebo koncovku, případně vyprázdněte nádobu vysavače.

1. K vyprázdnění nádoby na nečistoty postupujte následujícím způsobem:

2. vysavač vypněte na vypínači (5),

3. nádobu na nečistoty umístěte nad odpadkový koš,

- uvolněte pojistku v krytu a otevřete odklápěcí kryt (10); obsah nádoby vysypejte do od - padkového koše. - zavřete kryt (10), - zapněte zařízení a pokračujte ve vysávání.

1. Po skončení vysávání vypněte vysavač tlačítkem vypínače (5), vyčistěte nádobu a nabijte baterii.
2. Plně nabitá baterie je schopna zajistit 30 minut provozu vysavače při nízkém sacím výkonu. Vybití baterie bude signalizováno blikající červenou diodou kontrolky (6). Poté dojde k vypnutí vysavače. K pokračování v úklidu je nutné nabít baterii.

ULOŽENÍ VYSAVAČE DO ÚCHYTU

Vysavač MOD-33 je vybaven úchytem pro uložení. Chcete-li vysavač odložit do úchytu, postupujte dle níže uvedených kroků:

1. Zvolte vhodné místo s dostatečnou výškou tak, aby se do něj vyšel vysavač i se sací trubicí a elektrickým kartáčem (kartáč se musí opírat o podloží). Ujistěte se, že přes vybrané místo nejsou vedeny žádné elektrické kabely.
2. Do stěny nebo nábytku apod. zašroubujte dva šrouby, které jsou součástí balení. Vzdálenost mezi šrouby musí činit 103 mm a šrouby musí být upevněny ve stejné výšce (v jedné rovině). Šrouby zcela nedotahujte - ponechejte si cca 5 mm.
3. Na vyčnívající šrouby zavěste úchyt pro upevnění na stěnu (30).

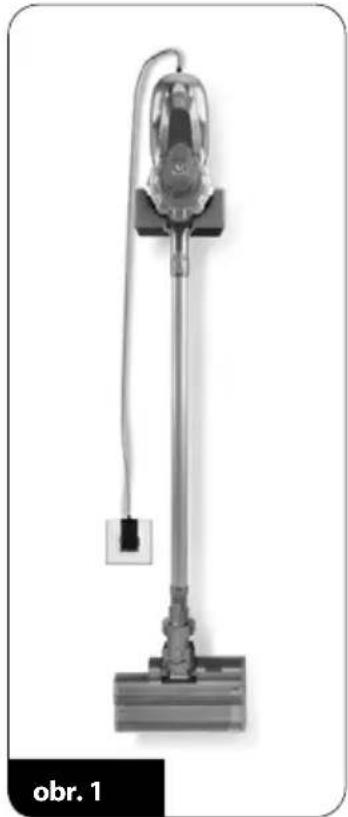

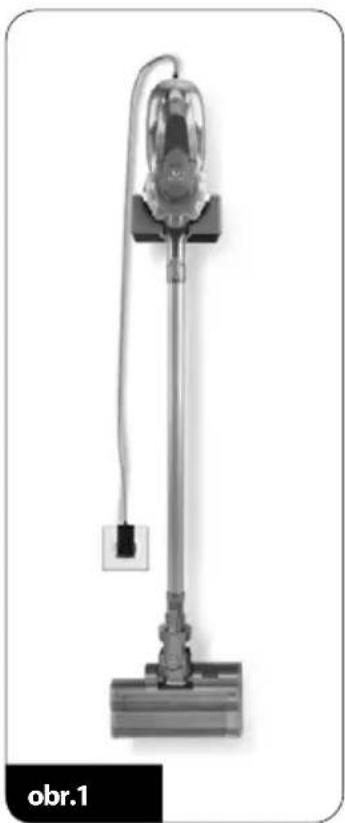

4. Do úchytu vložte vysavač sací trubicí směrem dolů (obr. 1).

ČIŠTĚNÍ A ÚDRŽBA

POZOR! Vysavač, nabiječku, baterii ani dokovací stanici neponořujte do vody!

POZOR! Pro zajištění maximálního výkonu zařízení je nutné po každém použití čistit filtry a nádobu na nečistoty.

POZOR! Údržbu provádějte na vypnutém vysavači a při odpojeném kabelu nabíječky!

1. Vnější povrch vysavače čistěte vlhkým hadříkem a následně jej vytřete do sucha. V případě silného znečištění použijte jemný detergent.
2. Vyprázdněte nádobu na nečistoty, z nádoby vyjměte vstupní i HEPA filtr (14). Uchopte za úchyt v krytu filtrů a otočte s ním zlehka proti směru hodinových ručiček (obr. 2), přičemž současně držte filtr - tím způsobem budete mít přístup dovnitř a oddělíte HEPA filtr od vstupního filtru. Oba filtry opláchněte v teplé vodě a poté je důkladně vysušte. Po vysušení je namontujte na své místo. Během montáže HEPA filtru na vstupní filtr věnujte pozornost tomu, aby byl HEPA filtr namontován krytem směrem do vnitřku vstupního filtru (obr. 3).

POZOR! Nevkládejte vlhké filtry - vzniká tak riziko poškození vysavače!

1. Baterii nabíjejte po každém použití vysavače. Neskladujte vysavač s vybitou baterií. Baterii nabíjejte pouze a výlučně s pomocí přiložené nabíječky. Nezkratujte kontakty baterie. Baterii vyměňujte výhradně za stejný typ.

POZOR! Použitou baterii nevyhazujte do komunálního odpadu. Odevzdejte ji na příslušném sběrném místě nebo v prodejnách. Baterii nevhazujte do ohně!

1. Pravidelně čistěte otočné válečky na elektrickém kartáči (19) a (21). U elektrického kartáče (21) jej můžete demontovat tak, že uvolníte pojistku ve spodní části elektrického kartáče a v u elektrického kartáče (19) vyjměte ze zarážek shora průhledný kryt. Očištěné válečky vložte zpět do elektrických kartáčů a nasadťe pojistky.

PROBLÉMY A ZPÚSOB JEJICH ODSTRAŇOVÁNÍ

PROBLEM PŘÍČINA ZPŮSOB ODSTRANĚNÍ
Vysavač nejde zapnout	Vybitá baterie Nabijte baterii
	Probíhá nabíjení Počkejte na dokončení nabíjení
Malý sací výkon	Ucpaná trubice nebo kartáč Odstraňte překážku
	Naplněná nádoba na nečistoty Vyprázdněte nádobu na nečistoty
Prach uniká z vysavače	Ucpané filtry Vyčistěte filtry
	Špatně namontovaná nádoba Nádobu namontujte správným způsobem

TECHNICKÉ PARAMETRY

Technické parametry jsou uvedeny na nominálním štítku výrobku:

Maximální úroveň hluku: 79 dB

nabíječka Vysavač

POZOR! Firma MPM agd S.A. si vyhrazuje právo na provádění technických změn.

SPRÁVNÁ LIKVIDACE VÝROBKU (použité elektrické nebo elektronické zařízení).

Označení, které je umistováno na výrobku, znamená, že po uplynutí doby životnosti výrobku nesmí být výrobek vyhozen do běžného komunálního odpadu. Použitý spotřebič může mít negativní vliv na životní prostředí a lidské zdraví z důvodu potencionálního obsahu nebezpečných látek, směsí a součástí. Smísení elektrického odpadu s jinými odpady nebo jejich neprofesionální demontáž mohou způsobit uvolňování tek škodlivých pro lidské zdraví i životní prostředí. Použité spotřebiče je nutné předat na určeném sběrném

místě zajištujícím sběr elektroodpadu. Pro podrobné informace týkající se místa sběru starých elektronických a elektrických spotřebičů je uživatel povinen kontaktovat obecní sběrné místo nebo závod na zpracovávání použitých spotřebičů.

PRED PRVÝM POUŽITÍM SA OBOZNÁMTE S POUŽÍVATELŠKOU PRÍRUČKOU

Kábel nabíjačky nevešajte na ostrých hranách, a zabráňte, aby sa dotýkal horúcich povrchov.

Ked' nabíjačku odpájate od el. napätia, zástrčku nikdy nevyťahujte z el. zásuvky tahaním za kábel.

Nikdy neponechávajte spustený vysávač bez dohl'adu.

Ked' vysávač používate na schodoch, zachovávajte náležitú opatrnost.

POZOR! Vysávač sa počas nabíjania akumulátora priamo vo vysávači nedá spustit!

1. Kábel nabíjačky (28) zastrčte do zásuvky napájania (3), a zástrčku nabíjačky do el. zásuvky – kontrolka (6) zasvieti načerveno, to znamená, že sa akumulátor práve nabíja.

POUŽÍVANIE VYSÁVAČA

POZOR! Zabráňte, aby sa nádoba na prach preplnila. Množstvo prachu v nádobe nesmie prekročit úroveň „MAX“

POZOR! Údržbu a servis vykonávajte iba vtedy, keď je vysávač vypnutý a je odpojený kábel nabíjačky!

1. Akumulátor nabíjajte po každom použití vysávača. Vysávač neuchovávajte s vybitým akumulátorom. Akumulátor nabíjajte výhradne iba s použitím dodanej nabíjačky. Akumulátor neskratujte. Vymeňte výhradne iba na rovnaký typ.

1. Pravidelne čistite otočné valčeky elektrokefy (19) a (21). Ked' chcete valčeky vybrat', odblokujte blokádu v dolnej časti elektrokefy (21), a z elektrokefy (19) zhora stiahnite zo západiek priehladný plást'. Ked' valčeky vyčistíte, vložte ich naspát do elektrokefy a zablokujte.

PROBLÉMY A SPÔSOBY ICH ODSTRAŇOVANIA

Maximálna úroveň hluku: 79 dB

nabíjačka vysávač

SPRÁVNE ODSTRAŇOVANIE VÝROBKU (opotrebované elektrické a elektronické zariadenia)
