NÁVOD K OBSLUZE KFCF 2601 EW Kernau

Bezpečnostní pokyny.... 19

Všeobecný popis....22

Instalace....23

Každodenní používání....25

V zájmu vlastní bezpečnosti a pro zajištění správného používání si před instalací, zapnutím a používáním tohoto zařízení pozorně přečtěte tento návod k použití. Aby se zabránilo nepotřebným omylům a úrazům, je velmi důležité se ujistit, že všichni uživatelé zařízení se důkladně seznámili s jeho provozem a bezpečnostními pokyny. Návod si uschovejte a zajistěte, že bude u zařízení pro pozdější nahlédnutí, případně pro další majitele zařízení v případě dalšího prodeje výrobku.

K zajištění bezpečnosti života a majetku dodržujte pokyny tohoto návodu, protože výrobce zařízení nenese odpovědnost za škody vzniklé z jeho nesprávného používání.

Bezpečnost dětí a rizikových osob

• Zařízení mohou používat děti starší 8 let a také osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatečnými zkušenostmi a znalostmi, pokud budou pod dohledem nebo byly poučeny o bezpečném používání zařízení a pochopily z toho vyplývající nebezpečí.
• Dohlédněte na děti, aby si nehrály se zařízením.
• Čištění a údržbu nesmí provádět děti, ledaže jsou starší 8 let a jsou pod dohledem.
• Všechny obalové materiály držte mimo dosah dětí. Hrozí nebezpečí udušení.
• Pokud chcete zařízení vyhodit, odpojte zástrčku ze síťové zásuvky, odřízněte napájecí kabel (tak blízko zařízení, jak je to jen možné) a demontujte dveře. Zabráníte tomu, že děti, které by si mohly hrát se zařízením, by mohly utrpět úraz elektrickým proudem nebo by se mohly zavřít uvnitř zařízení.

VŠEOBECNÁ BEZPEČNOST

VAROVÁNÍ! Všechny větrací otvory v krytu zařízení musí zůstat volné.

VAROVÁNÍ! K urychlení rozmrazování nepoužívejte mechanické přístroje nebo jiné prostředky než ty, které doporučil výrobce.

VAROVÁNÍ! Nepoškod'te potrubní vedení chladícího okruhu.

VAROVÁNÍ! Uvnitř chladicích zařízení nepoužívejte elektrické spotřebiče (např. zmrzlinové strojky), ledaže je k tomuto účelu schválil výrobce.

• Do zařízení neukládejte žádné výbušné látky, jako jsou spreje s hořlavými a hnacími plyny.
• Chladicí prostředek neboli izobutan (R 600) obsažený v zařízení je vysoce ekologický přírodní plyn, který je však lehce hořlavý.
• Při přepravě a instalaci zařízení se ujistěte, že se žádný z komponentů chladicího systému nepoškodil.
• zabraňte zdrojům otevřeného ohně a zdrojům vznícení.
• důkladně větrejte místnost, ve které se zařízení nachází.
• Veškeré změny technických podmínek nebo úpravy tohoto zařízení jsou nebez-

pečné. Mohou způsobit elektrický zkrat, požár a/nebo úraz elektrickým proudem.

VAROVÁNÍ! Všechny elektrické části (zástrčka, napájecí kabel, turbokompresor atp.) může měnit autorizovaný servis nebo jiný kvalifikovaný servisní personál.

• Nepoužívejte prodlužovací kabely ani rozdvojky.
• Ujistěte se, že zástrčka není porušena nebo poškozena zadní stěnou zařízení. Porušená nebo poškozená zástrčka napájecího kabelu se může přehřát a způsobit požár.
• Ujistěte se, že je přístup k zástrčce napájecího kabelu.
• Netahejte za kabel.
• Pokud je sít'ová zásuvka uvolněná, nepřipojujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo požár.
• Toto zařízení je těžké. Při stěhování dávejte pozor.
• Pokud máte ruce vlhké nebo mokré, nevytahujte výrobky uchovávané v mrazničce nebo se jich nedotýkejte, protože to může způsobit odření pokožky a popáleniny/omrzliny.
• Zařízení nestavějte na místo s přímým slunečním zářením.

Každodenní používání

• Na plastové prvky zařízení nepokládejte horké předměty.
• Neukládejte potraviny tak, aby byly natlačeny až na zadní stěnu.
• Rozmrazené potraviny znovu nezmrazujte.
• Mražené balené potraviny skladujte podle pokynů výrobce.
• Pokyny výrobce týkající se skladování potravin přesně dodržujte. Viz příslušné návody.
• Perlivé nebo šumivé nápoje nevkládejte do boxu mrazničky, protože tlak vznikající v nádobce může explodovat a v následku poškodit zařízení.

Obsluha a čištění

• Pred provedením běžné údržby vypněte zařízení a odpojte zástrčku ze síťové zásuvky.
  • K čištění nepoužívejte kovové předměty.
• K odstranění námrazy nepoužívejte žádné ostré předměty. Použijte přiloženou plastovou škrabku. Pravidelně kontrolujte odtokový žlábek mrazničky, zda se tam nehromadí kondenzát. Bude-li třeba, žlábek vyčistěte.

Instalace

Důležité! Při elektrickém připojování dodržujte presně pokyny uvedené na příslušných schématech.

- Zařízení vybalte a zkontrolujte, zda není případně poškozeno. Zjistíte-li poškození, nepřipojujte jej k napájení. Poškození ihned nahlaste v místě nákupu zařízení. Pro

takový případ si uschovejte obal.

• Pred zapnutím zařízení počkejte alespoň čtyři hodiny, aby olej mohl vtéct do kompresoru.
• Zajistěte vhodnou cirkulaci vzduchu kolem zařízení, jinak se může zařízení přehřívat. Abyste dosáhli vhodné ventilace, dodržujte pokyny související s instalací.
• Tam, kde je to jen možné, umístěte distanční prvky výrobku směrem ke stěnám, abyste se nemuseli dotýkat nebo chytat horkých částí (jako kompresor nebo kondenzátor), což by mohlo způsobit popálení.
• Zařízení neinstalujte v bezprostřední blízkosti radiátorů nebo sporáků.
• Ujistěte se, že po instalaci zařízení je možný přístup k zástrčce napájecího kabelu.

Servis

• Všechny elektrické práce v rámci servisu musí provádět kvalifikovaný elektrikář nebo oprávněná osoba.
• Údržbu musí provádět autorizovaný servis a musí se používat pouze originální náhradní díly.

Úspora energie

• Do zařízení nevkládejte horké potraviny;
• Potraviny neukládejte těsně vedle sebe, protože to ztěžuje cirkulaci vzduchu;
• Ujistěte se, že se potraviny nedotýkají zadní stěny boxu (boxů);
• Při výpadku elektrického napájení neotevírejte dveře;
  • Dveře otevírejte na co neikratší dobu;
  • Dveře nenechávejte dlouho otevřené;
• Na termostatu nenastavujte príliš nízkou teplotu;
• Některé příslušenství, jako jsou šuplíky, můžete vyjmout, abyste získali větší prostor pro uchovávání a snížili spotřebu energie.

Ochrana životního prostředí

Toto zařízení neobsahuje v chladicím okruhu a izolačním materiálu plyn poško-zující ozon. Zařízení nelikvidujte společně s domácím odpadem.Izolační pěna obsahuje lehce hořlavý plyn; zařízení zlikvidujte v souladu s místními předpisy. V žádném případě nesmíte poškodit oběh chladicího prostředku, zejména tepelný výměník na zadní straně spotřebiče. Materiály použité v tomto zařízení, které jsou označeny symbolem ⚙, jsou recyklovatelné.

Tento symbol na výrobku nebo jeho obalu znamená, že tento výrobek nepa- tří do normálního domovního odpadu, ale je nutné jej odevzdat do sběrného dvora k recyklaci elektrických a elektronických přístrojů. Dodržením postupu správné likvidace tohoto výrobku chráníte životní prostředí a zdraví svých spoluobčanů. Nesprávnou likvidací výrobku poškozujete životní prostředí i zdraví. Další informace o recyklaci tohoto výrobku získáte u místních orgánů, v podniku pro odvoz odpadů nebo v obchodě, ve kterém jste tento výrobek zakoupili.

Obalový materiál

Materiál označený tímto symbolem 🌐je recyklovatelný. Obal odložte do vhodného kontejneru za účelem další recyklace.

Likvidace zařízení

1. Odpojte zástrčku od sít'ové zásuvky.
2. Uřízněte napájecí kabel a odstraňte zařízení.

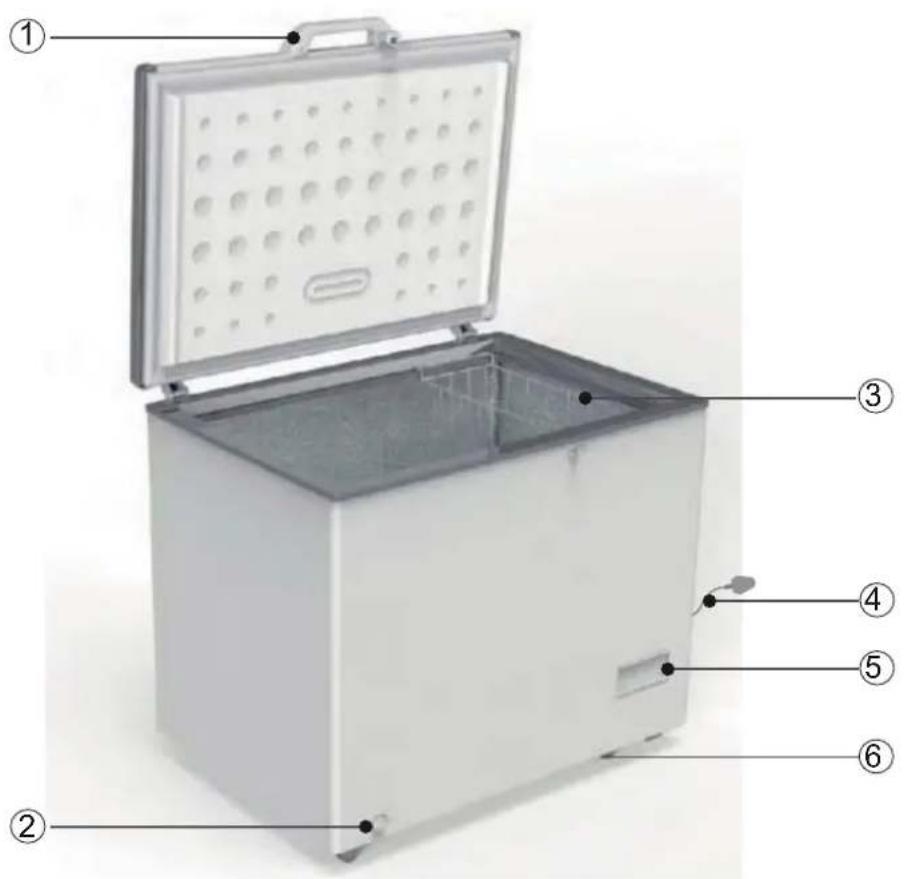

VŠEOBECNÝ POPIS

1. Madlo dvířka
2. Uzávěr výpusti vody z mrazícího prostoru
3. Koš ( v závislosti na modelu výrobku)
4. Přívodní kabel
5. Ovládací panel
6. Nožky na kolečkách

Pozor: Obrázek výše má pouze ilustrační charakter. Skutečný vzhled zařízení se může lišit.

INSTALACE

Montáž vnějšího držadla dveří (pokud je)

Krok 1

Najděte otvory pro šrouby ② na skříni mrazničky a dveřích, celkem 7, a najděte podstavec držadla s uzávěrem ①, krytkou madla ③ a pojistnou podložku ④.

Připevněte podstavec držadla ① na dveře zašroubováním 5 šroubů. držadla 1

Krok 3

Připevněte krytku držadla 3 ve vodítku ○

Připevněte pojistnou podložku ④ na skřiň mrazničky s použitím 2 šroubů ②.

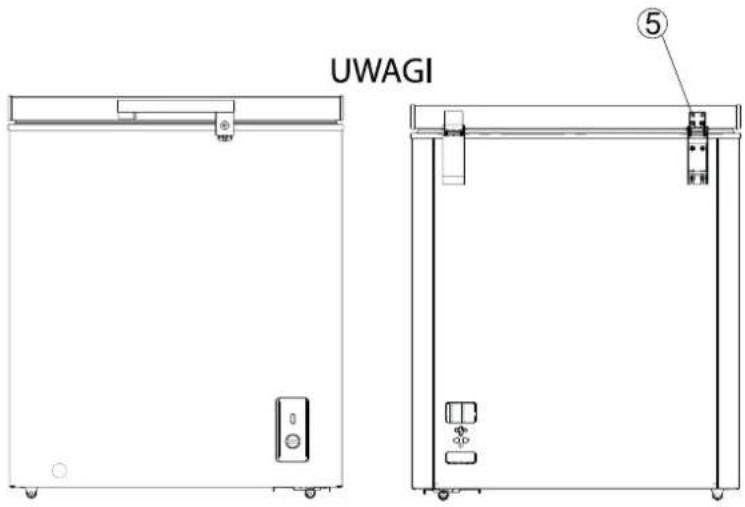

UWAGI ⑤

POZNÁMKY:

Pokud pojistná podložka nedrží po namontování držadla, vyšroubujte šroub s kulatou hlavou ⑤ nacházející se na zadní straně dveří a seriďte nastavení dveří nahoře a dole. Pak opět zašroubujte šrouby připevňující držadlo.

Instalace

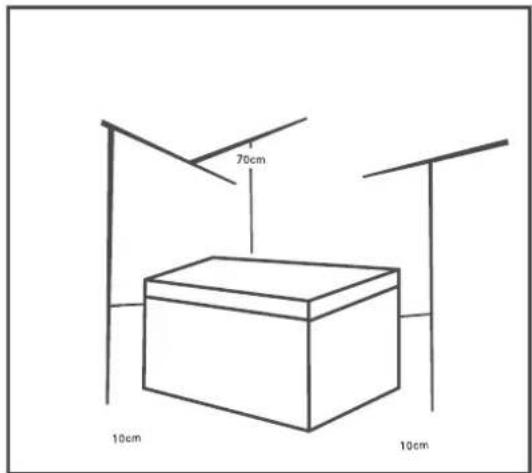

Požadavky na místo instalace

D oporučují se níže uvedené hodnoty. Vzdálenosti kolem mrazničky.

Boční stěny - 10 cm Zadní stěna - 10 cm Horní kryt - 70 cm

70cm 10cm 10cm

Postavení

Zařízení instalujte v místnosti, kde teplota prostředí odpovídá klimatické třídě uvedené na výkonovém štítku zařízení.

Klimatická třída	Teplota prostředí
SN	+10°C až +32°C
N	+16°C až +32°C
ST	+16°C až +38°C
T	+16°C až +43°C

Umístění

Zařízení instalujte v bezpečné vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímé sluneční světlo atp. Ze zadní strany zařízení zajistěte dostatečný oběh vzduchu. Pro zajištění optimálního provozu, pokud zařízení stojí pod přesahem stěny, musí být minimální vzdálenost mezi horním krytem zařízení a přesahem stěny alespoň 100 mm. Avšak ideální by bylo, pokud by zařízení mohlo stát mimo přesah stěny. Přesné vyrovnání do roviny proved'te pomocí nastavitelných nožek, které se montují do základny zařízení.

Varování! Zařízení musí být odpojitelné od sítě; zástrčka zařízení musí zůstat přístupná i po instalaci.

Elektrické připojení

Před připojením zařízení k sít'ové zásuvce zkontrolujte, zda napětí a frekvence uvedené na typovém štítku jsou shodné s parametry sítě. Zařízení musí být uzemněno. Napájecí kabel je k tomuto účelu vybaven příslušným kontaktem. Pokud zásuvka domácí sítě není uzemněna, připojte zařízení k samostatnému zemnícímu vodiči, po konzultaci s kvalifikovaným elektrikářem. Výrobce odmítá veškerou odpovědnost v případě, že tato bezpečnostní opatření nejsou dodržována.

Zařízení odpovídá následujícím směrnicím EHS.

KAŽDODENNÍ POUŽÍVÁNÍ

První použití/Čištění vnitřku

Před prvním použitím zařízení umyjte vnitřní prostor vlažnou vodou a neutrálním mýdlem, abyste odstranili pach nového výrobku, a pak pečlivě osušte.

Důležité! Nepoužívejte žádné čisticí prostředky nebo brusné pasty, protože mohou poškodit povrch.

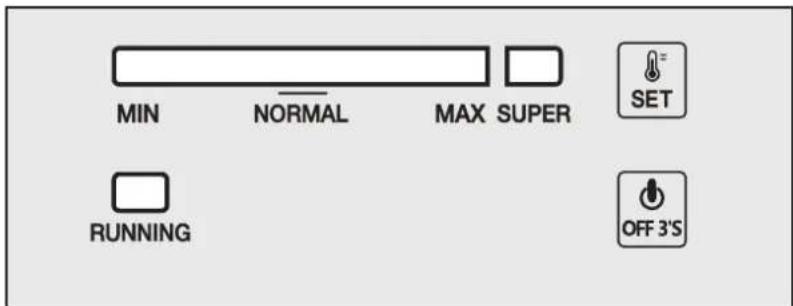

Nastavení teploty

• Min = minimální
  • Normal = normalní
• Max = maximální
• Super = super
• Set = nastavení
• Running = provoz
• Off3's = vypnutí na 3 sekundy

Elektrické připojení

Po připojení zařízení k napájení všechny LED kontrolky probliknou. Pak se zařízení vrátí do provozního režimu, který byl nastaven před výpadkem elektrického napájení.

Nastavení teploty

• Nastavení: Stisknutím tlačítka „SET“ přejdete do režimu nastavení teploty. Po každém stisknutí se bude sloupec ukazatele teploty přesouvat na stupnici nahoru. Nastavení probíhá cyklicky. Teplota na stupnici může růst od MIN do MAX. MAX na stupnici znamená nejnižší teplotu. Teplota se nastavuje automaticky po uplynutí 5 sekund od posledního stisknutí tlačítka.
• Super zmrazování

Postupně stlačujte tlačítko „SET“, až přejdete do režimu „SUPER“ zmrazování, po MAX na stupnici, takto sloupcový ukazatel na levé straně zhasne a rozsvítí se ukazatel „SUPER“. Tento režim se nastaví automaticky po uplynutí 5 sekund od posledního stisknutí tlačítka.

Kompresor bude pracovat v režimu „SUPER“ zmrazování.

Pokud provoz v režimu „SUPER“ bude trvat 52 hodin a nebude v této době ručně vypnut, pak systém automaticky ukončí provoz v tomto režimu a vrátí se do provozu s teplotou na stupnici 5.

Zapnutí a vypnutí napájení

Pokud zařízení pracuje, pak pro vypnutí stiskněte tlačítko „ON/OFF“ na 3 sekundy. Pokud zařízení nepracuje, pak pro zapnutí stiskněte tlačítko „ON/OFF“ na 3 sekundy.

Kontrolky

• Kontrolka teploty (světlemodrá): Pro nastavení teploty od MIN po MAX na stupnici. MAX je nejstudenější.
• Kontrolka Super zmrazování (světlemodrá): Zapnuta = v režimu „SUPER“, kontrolka zhasne = výstup z režimu „SUPER“.
• Kontrolka provozu (světlezelená): Zapnuta = kompresor pracuje, zhasne = kompresor vypnutý.
• Za 30 minut po ukončení poslední činnosti se kontrolky přepnou do režimu úsporného podsvícení.

Funkce obnovení

Po výpadku napájecího napětí se zařízení automaticky vrátí do režimu nastaveného před výpadkem.

Při rozpojení nebo zkratu snímače teploty bude blikat jako chybová zpráva sloupec ukazatele teploty zleva doprava každé 0,5 sekundy.

Každodenní použití

Zmrazování čerstvých potravin

• Mraznička je vhodná pro zmrazování čerstvých potravin a dlouhodobé skladování hluboce zmrazených potravin.
• Čerstvé potraviny, které chcete zmrazit, umístěte na dno boxu.
• Maximální množství potravin, které může být zmrazeno během 24 hodin, je uvedeno na výkonovém štítku.
• Proces zmrazování trvá 24 hodin. Během této doby nepřidávejte do mrazničky další potraviny ke zmrazení.

Uchovávání zmrazených potravin

Při prvním zprovoznění nebo po delším vypnutí zařízení. Před vložením výrobků do boxu zapněte zařízení a nechte jej pracovat alespoň 2 hodiny, při maximální teplotě mrazení.

Důležité! V případě nechtěného rozmrazení, například při výpadku napájecího napětí delšího, než je uveden v technickém listu, pro „čas růstu teploty (rising time)“, potraviny rychle spotřebujte nebo ihned uvařte a pak opět zmrazte (po uvaření).

Rozmrazování

Hluboce zmrazené nebo zmrazené potraviny před použitím rozmrazte v chladničce nebo při pokojové teplotě, v závislosti na tom, kolik máte času na provedení této činnosti.

Malé kousky můžete vařit dokonce ve zmrazeném stavu, ihned po vyjmutí z mrazničky. Avšak v tomto případě vaření bude trvat déle.

Tipy a rady / rady pro zmrazování

Za účelem urychlení většiny procesů zmrazení uvádíme níže několik užitečných tipů:

• Maximální množství potravin, které může být zmrazeno do 24 hodin, je uvedeno na výkonovém štítku;
• Proces zmrazení trvá 24 hodin, v této době nevkládejte do zařízení další potraviny;
• Zmrazujte pouze čerstvé a očištěné potraviny prvotřídní kvality;
• Potraviny rozdělte na malé porce, aby je bylo možné rychle a dobře rozmrazit, tak, aby bylo možné rozmrazovat pouze takové množství potravin, jaké potřebujete;
• Potraviny zabalte do hliníkové nebo polyetylenové fólie a ujistěte se, že okraje obalu těsně přiléhají;
• Zabraňte tomu, aby se čerstvé, nezmrazené potraviny dotýkaly již zmrazených potravin, zabráníte tak růstu teploty zmrazených potravin.

Každodenní používání

• Netučné potraviny se uchovávají lépe a déle než tučné; sůl zkracuje dobu ucho-vávání potravin;
• Vodní zmrzliny snězené ihned po vyjmutí z mrazničky mohou způsobit omrzliny;
• Doporučujeme, abyste si na každý balíček napsali datum zmrazení, umožní to jejich snadné vytahování z mrazničky, protože jinak mohou popálit kůži;
• Doporučujeme, abyste si na každý balíček napsali datum zmrazení, umožní to vést evidenci doby uchovávání.

Rady pro uchovávání zmrazených potravin

Pro dosažení nejvyššího výkonu zařízení:

• Zkontrolujte, že zmrazené potraviny byly správně skladovány v obchodě;
• Zmrazené potraviny prěneste pokud možno v co nejkratší době z obchodu do mrazničky;
• Dveře neotevírejte příliš často nebo je nenechávejte otevřené delší dobu, než je to nutné;
• Po rozmrazení se potraviny rychle kazí a nelze je znovu zmrazovat;
• Nepřekračujte dobu skladování uvedenou výrobcem potravin.

Čištění

Z hygienických důvodů pravidelně čistěte vnitřek zařízení a vnitřní příslušenství.

Varování! Při čištění nesmí být zařízení připojeno k napájení. Nebezpečí úrazu elektrickým proudem! Dříve než začnete čistit, vypněte zařízení a vyjměte zástrčku kabelu ze síťové zásuvky nebo zapněte přerušovač obvodu anebo vyp-

něte pojistku. Zařízení nikdy nečistěte parním čističem. Vlhkost se může srážet na elektrických částech. Horká pára může poškodit plastové prvky. Zařízení důkladně osušte před opětovným uvedením do provozu.

Důležité! Éterické oleje a organická rozpouštědla mohou poškodit plastové části, např. citronová šťáva nebo pomerančová šťáva, kyselina máslová, čisticí přípravek s obsahem kyseliny octové.

• Zabraňte styku se součástmi tohoto zařízení.
• Nepoužívejte žádné brusné pasty.
• Z mrazničky vyjměte potraviny. Uchovávejte je zakryté na chladném místě.
• Zařízení vypněte a vytáhněte zástrčku kabelu ze sít'ové zásuvky nebo zapněte přerušovač obvodu anebo vypněte pojistku.
• Zařízení a vnitřní příslušenství čistěte hadříkem a vlažnou vodou. Po vyčištění otřete čerstvou vodou a utřete do sucha.
• Usazování prachu na kondenzátoru zvyšuje spotřebu energie. Proto také alespoň jednou za rok důkladně vyčistěte kondenzátor na zadní straně zařízení měkkým štětcem nebo vysavačem. ^1)
• Když je celý vnitřek suchý, můžete uvést zařízení do provozu.

Rozmrazování mrazničky

• V mrazničce se postupně tvoří námraza. Je třeba ji odstranit.
- K odstranění námrazy z výparníku nikdy nepoužívejte ostré kovové nástroje, protože jej můžete poškodit.
- Když je vrstva ledu na vnitřních stranách příliš silná, zařízení úplně rozmrazte, jako níže:
- Zařízení odpojte od napájení vytažením zástrčky ze zásuvky. Vytáhněte zátku žlábku z vnitřku mrazničky. Rozmrazování obvykle trvá několik hodin. Abyste urychlili rozmrazování, nechte otevřené dveře mrazničky.

(Na obrázku vedle Hole = Otvor – poznámka překladatele).

• Abyste vypustili kondenzát, vložte nádobu pod otvor odtokového žlábku. Potáhněte knoflík žlábku.
• Otočte knoflík o 180 stupňů. Umožní to odtok vody do nádoby. Po ukončení stiskněte kolečko. Zátku žlábku nastavte do původní polohy.

Upozornění: Při rozmrazování sledujte hladinu vody v nádobě pod žlábkem, aby nepřetekla.

• Vnitřek mrazničky utřete a vložte zástrčku kabelu do sít'ové zásuvky.
• Nastavte regulátor ovládání teploty na požadovanou hodnotu.

Odstraňování poruch

Varování! Dříve než začnete odstraňovat poruchu, odpojte zařízení od napájení. Poruchy, které nejsou uvedeny v tomto návodu, může odstraňovat pouze kvalifikovaný elektrikář nebo oprávněná osoba.

Důležité! Některé zvuky jsou zcela běžné pro normální provoz (kompresor, cirkulace vzduchu v chladicím oběhu)

Výměna žárovky osvětlení

Vypínač LED žárovky je gravitační, když je úhel otevření dveří větší než 30 stupňů, světlo se zapne nebo vypne, když je tento úhel menší než 30 stupňů.

POZNÁMKA:

Pokud nesvítí světlo při otevřených dveřích, proved'te kontrolu v níže popsanych krocích:

* Nejprve vyšroubujte šroubky pripevňující kryt světla.
* Pak vyšroubujte šroubky pripevňující elektronické části světla.

* Jako třetí krok proved'te kontrolu připojovacích vodičů a elektronických součástí a napájecích vodičů napájení světla, zda nejsou uvolněny. Pokud jsou uvolněny, utáhněte je. Pak zkontrolujte, zda se osvětlení zapíná a vypíná. Pokud se světlo rozsvítilo, namontujte kryt světla; pokud ne, kontrolujte dále elektronické části, zda mají správný kontakt. Bude-li třeba, vyměňte elektronické části, a zkontrolujte, zda se světlo rozsvítí nebo nerozsvítí. Pokud světlo nadále nesvítí, kontaktujte pracovníky poprodejního servisu, abyste získali další pokyny.

* Postup instalace LED žárovky osvětlení

Připevněte připojovací koncovky kabelů pro elektronické součásti a připojovací vodiče v obložení dveří;

Namontujte LED elektronické součásti v obložení dveří a připevněte šroubky;

Namontujte a připevněte kryt světla na konzolu, abyste ukončili celý postup.

PProblém	Možná příčina Řešení
Zařízení nepracuje	Zástrčka není vložena do zásuvky nebo je uvolněná.	Zástrčku vložte do zásuvky.
	Spálená nebo vadná pojistka.	Zkontrolujte pojistku a bude-li třeba, vyměňte ji.
	Zásuvka je poškozena.	Poškození napájení musí odstranit elektrikář.
Zařízení příliš silně mrazí.	Nastavení teploty je příliš nízké nebo zařízení pracuje s nastavením “7”.	Otočte dočasně regulátor teploty na teplejší nastavení.
Potraviny nejsou dostatečně zmrazeny.	Teplota není správně nastavena.	Přečtěte si kapitolu Počáteční nastavení teploty.
	Dveře byly otevřeny příliš dlouho.	Dveře otevírejte na co nejkratší dobu.
	Během posledních 24 hodin bylo do mrazničky vloženo mnoho teplých potravin.	Otočte regulátor nastavení teploty na studenější nastavení.
	Zařízení se nachází blízko tepelných zdrojů.	Přečtěte si kapitolu Umístění a instalace.
Silný nárůst námrazy na dveřním těsnění.	Těsnění dveří netěsní.	Opatrně ohřejte netěsný úsek těsnění fénem (studenější nastavení). Ve stejné době ručně tvarujte těsnění do původního tvaru, tak aby těsnilo.
Atypické zvuky.	Zařízení není ustaveno do roviny.	Zařízení zkontrolujte a ustavte do roviny.
	Zařízení se dotýká stěny nebo jiných předmětů.	Zařízení nepatrně přesuňte.
	Komponent, např. trubka z boku zařízení, se dotýká jiné části zařízení nebo stěny.	Bude-li třeba, jemně odehněte překážející komponent.

Pokud se porucha opět vyskytne, kontaktujte odborný servis.
