NÁVOD K OBSLUZE KBO 0832 AT OW Kernau

děkujeme za zájem o naši nabídku a blahopřejeme Vám k výběru.

Náš nový, pečlivě navržený výrobek byl vyroben z vysoce kvalitního materiálu, byl také důkladně otestován, aby splňoval veškerá očekávání našich Zákazníků spojená s přípravou jídel.

Seznamte se tedy důkladně s jednoduchými návody a dodržujte je – díky tomu dosáhnete již od začátku vynikajících výsledků.

VÝROBCE

DŮLEŽITÉ

Popisný štítek trouby je dostupný i po provedení úplné instalace trouby. Štítek je vidět po otevření dveří. Během objednávání náhradních dílů vždy uvádějte specifikace uvedené na štítku pro přesnou identifikaci zařízení.

OBSAH

První použití.... 21

Samočistící katalytické desky.... 22

Funkce ovládacího panelu.... 22

Návody pro provoz: 23

- tradiční pečení.... 23

- pečení za použití ventilátoru.... 24

- rozmrazování.... 24

- grilování.... 24

Chladící ventilátor.... 25

Termostat.... 25

Programování ukončení práce pomocí anologového timeru.... 25

Výměna lampičky v trubě.... 29

Vyjmutí dveří trouby.... 30

Návody pro instalaci.... 31

Elektrická připojení 31

Druhy kabelu a minimální pruměr.... 32

Ochrana životního prostředí.... 33

PRVNÍ POUŽITÍ

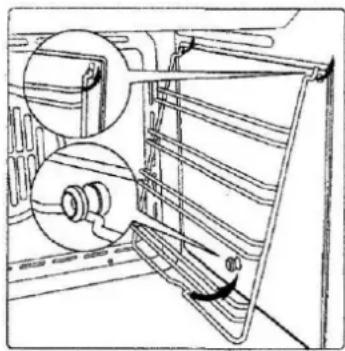

Důkladně umyjte troubu mýdlovou vodou a dobře opláchněte. Pro odstranění bočních rámů z trouby s hladkými stěnami postupujte podle obrázku. Zapněte troubu na 30 minut s nejvyšším nastavením teploty, abyste vypálili veškeré stopy tuku, který by mohl jinak způsobit nepříjemný pach během vlastního pečení.

Před mytím trouby z bezpečnostních důvodů vždy vytáhněte zástrčku ze zásuvky nebo odpojte z trouby napájecí kabel. K mytí trouby nepoužívejte kyselé ani alkalické látky (kyselinu citronovou, ocet, sůl, atp.). K čištění natřených povrchů trouby nepoužívejte výrobky na bázi chlóru nebo kyselin a abrazivní prostředky.

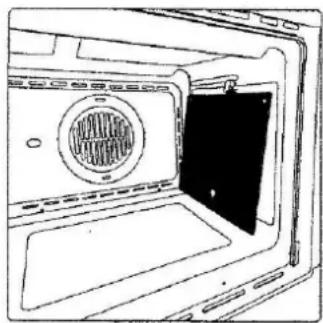

SAMOČISTÍCÍ KATALYTICKÉ DESKY

K naším troubám s hladkými stěnami lze nainstalovat samočistící desky tak, aby zakrývaly vnitřní stěny.

Tyto speciální desky se jednoduše zavěšují na stěnách před osazením bočních rámů. Jsou pokryty speciálním mikroporézním, katalytickým emailem, který oxiduje a postupně odpařuje veškeré skvrny oleje a tuku, pokud teplota pečení přesahuje 200°C. Pokud trouba po upečení mastných jídel není čistá, zapněte ji prázdnou na 60 minut (maximálně) s nastavením maximální teploty. Panely nikdy nečistěte ani nemyjte abrazivními, kyselými ani alkalickými prostředky.

Lampička trouby (zůstává zapnuta i během provozu trouby).
Spodní topné těleso. Nastavení termostatu od 50°C do MAX.
☐ Horní a spodní topné těleso. Nastavení termostatu od 50°C do MAX.
Horní a spodní topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Kruhové topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Ventilátor pro rozmrazování. Nastavení termostatu 0°C.

Spodní topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Dvojité horní topné těleso s ventilátorem (velký povrch pro grilování). Nastavení termostatu od 50°C do 200°C.

Horní topné těleso (menší grilování s nízkým výkonem). Nastavení termostatu od 50°C do 200°C.

Spodní topné těleso + Kruhové topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Tradiční způsoby pečení využívají ohřev seshora i zespoda pro přípravu jednoho jídla. Jídlo je třeba umístit v troubě teprve poté, co je dosaženo teploty pečení, tzn. když se vypne ukazatel ohřevu. Pokud

chcete zvýšit horní nebo spodní teplotu ke konci cyklu pečení, nastavte kontrolku teploty na vhodnou polohu. V průběhu pečení doporučujeme otevírat dveře trouby co nejméně.

PEČENÍ ZA POUŽITÍ VENTILÁTORU

Při takovém způsobu pečení umožňuje ventilátor umístěný vzadu cirkulaci horkého vzduchu v komoře trouby a vytváří tak rovnoměrné teplo. Díky tomu je příprava jídel rychlejší než tradiční pečení. Tato metoda je vhodná pro pečení jídel za použití více než jedné poličky, obzvláště tehdy, pokud připravovaná jídla patří k různým typům (ryby, maso atd.).

Díky zvolení jedné z funkcí za použití ventilátoru a nastavení termostatu do polohy nula můžete použít cirkulaci studeného vzduchu uvnitř trouby. Tímto způsobem lze rychle rozmrazovat mražené výrobky.

Vstupní ohřev trouby není nutný, ale doporučuje se v případě, kdy chceme péct moučníky.

GRILOVÁNÍ

Tuto funkci používejte ke grilování nebo opékání jídel. Některé trouby jsou vybaveny elektrickým motorem a jehlou pro otáčení rožně. Umístěte poličku s jídlem, které chcete připravit, v první nebo druhé poloze odshora. Ohřívejte troubu po dobu 5 minut. Nastavte termostat na teplotu 50°až 200°.

(pokud je součástí vybavení)

Ventilátor je umístěn v horní části trouby a vytváří cirkulaci chladícího vzduchu uvnitř zařízení a skrze dveře trouby. Zapíná se, když teplota pláště trouby dosáhne 60°C. Po zapnutí trouby s termostatem nastaveným na 200°C se ventilátor zapíná po cca 10 minutách. Vypíná se, když teplota pláště trouby klesne pod 60°C. Po vypnutí trouby s termostatem nastaveným na 200°C se ventilátor vypíná po cca 30 minutách.

TERMOSTAT

Použijte termostat pro nastavování požadované teploty. Termostat lze nastavovat od 50°C do 250°C.

0 50 MAX 100 200 150

PROGRAMOVÁNÍ UKONČENÍ PRÁCE POMOCÍ ANALOGOVÉHO TIMERU

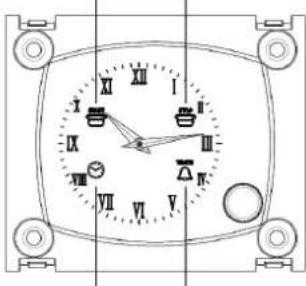

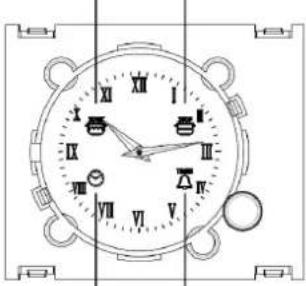

Ovládání hodin

......čas čas...zahájení ukončení	...čas časzahájení ukončení	......čas čas...zahájení ukončení
hodiny alarm	hodiny alarm	hodiny alarm

Všeobecné pokyny

Tento časovač kontroluje zobrazování času (analogové ručičky) a ovládá troubu (pomocí otočného knoflíku a ikonek).

Otáčení otočného knoflíku umožňuje: nastavit čas a program, nastavit čas zahájení a ukončení pečení a nastavit alarm (zvukový alarm).

Nastavení času

Pro nastavení času zobrazeného na hodinách je třeba 4x zmáčknout programovací otočný knoflík, což způsobí blikání ikonky hodin. Pro zmenšení nebo zvětšení hodiny zobrazené na displeji musíte otáčet otočným knoflíkem ve směru nebo proti směru hodinových ručiček. Ručička hodin se bude posouvat o 1 minutu ve směru, který zvolíte.

Po uplynutí 10 vteřin od poslední aktivity se časovač sám vypne z režimu nastavení času.

Ruční ovládání

Nastavení programátoru, která umožňují uživateli vypnout a zapnout troubu v libovolném okamžiku bez účasti programátoru.

POZOR: po zapnutí napájení musíte počkat cca 2 vteřiny, než se zapne napájení relé.

Nastavení času ukončení pečení

Nastavení ukončení času pečení umožňuje okamžitě zahájit a automaticky ukončit pečení na základě naprogramovaného času.

Pro nastavení ukončení času pečení musíte 2x zmáčknout otočný knoflík programátoru, což způsobí blikání ikonky času ukončení pečení. Pro zkrácení nebo prodloužení času

pečení musíte točit otočným knoflíkem ve směru nebo proti směru pohybu hodinových ručiček. Ručička hodin se bude posouvat o 1 minutu ve směru, který zvolíte.

Ikonka času ukončení bude blikat po dobu 10 vteřin od posledního otočení. Program musí být potvrzen zmáčknutím otočného knoflíku programátoru během maximálně 2 minut od nastavení času ukončení pečení.

Po potvrzení programu začne pečení a automaticky se spustí zvukový alarm. Trouba ukončí práci, jakmile se nastavený čas ukončení pečení vyrovná s aktuální hodinou. Pro zobrazení programového nastavení musíte zmáčknout otočný knoflík programátoru. Povede to k zobrazení programových ikonek.

Po ukončení pečení začne blikat ikonka času ukončení pečení a následně se spustí zvukový alarm. Po 1 minutě se alarm vypne, zatímco ikonka bude blikat do okamžiku zmáčknutí otočného knoflíku programátoru.

Pro zrušení programu před jeho ukončením musíte podržet tlačítko na dobu 3 vteřin. Program bude zrušen a časovač se vrátí do režimu ručního ovládání.

Nastavení času zahájení a ukončení pečení

Program nastavení času zahájení a ukončení pečení umožňuje automaticky zahájit a ukončit pečení na základě dříve provedených nastavení.

Pro naprogramování času zahájení pečení musíte jednou zmáčknout otočný knoflík programátoru, což způsobí blikání ikonky času zahájení.

Pro zkrácení nebo prodloužení času pečení musíte točit otočným knoflíkem ve směru nebo proti směru pohybu hodinových ručiček. Ručička hodin se bude posouvat o 1 minutu ve směru, který zvolíte. Ikonka času zahájení

pečení bude blikat ještě dalších 10 vteřin od okamžiku provedení poslední činnosti, načež se sama vypne.

Pokud během této doby nebude zmáčknut ani otočen otočný knoflík programátoru, ručičky se samy vrátí na místo v souladu s aktuální hodinou a program bude zrušen. V případě zmáčknutí otočného knoflíku bude čas zahájení pečení uložen (ikonka času zahájení pečení bude svítit nepřetržitě) pod podmínkou, že byla nastavena minimálně 1 minuta opoždění a programující osoba následně přejde na nastavení času ukončení vaření (ikonka času ukončení začne blikat).

Pro nastavení času ukončení pečení postupujte v souladu s výše uvedeným paragrafem.

Trouba zahájí práci, jakmile se nastavený čas zahájení pečení vyrovná s aktuální hodinou.

Nastavení zvukového alarmu

Nastavení zvukového alarmu spustí alarm upozorňující na skončení naprogramovaného času bez nutnosti spouštění funkce pečení (režim zvukového alarmu).

Pro nastavení zvukového alarmu bez spouštění trouby (režim zvukového alarmu) musíte 3x zmáčknout otočný knoflík programátoru, což způsobí blikání ikonky alarmu.

Následně otočte otočným knoflíkem programátoru. Pro nastavení zvukového signálu postupujte analogicky k činnostem odpovídajícím nastavení času ukončení pečení.

Zvukový alarm lze používat pouze v situaci, kdy nebyl aktivován žádný program.

Zobrazování programových nastavení

Programátor umožňuje zobrazovat programová nastavení. Pro možnost prohlížení programových nastavení musíte

zmáčknout otočný knoflík, díky čemuž řídící zařízení zobrazí programová nastavení, posune ručičky hodin na nastavený čas a zvýrazní další činnosti pomocí svítících ikonek.

Řídící zařízení se automaticky vrátí na zobrazení aktuálního času a bude pokračovat ve zvoleném programovém nastavení.

Zrušení programových nastavení

Rídící zařízení umožňuje zrušit program. Pro zrušení programového nastavení musíte zmáčknout otočný knoflík programátoru a podržet ho na několik vteřin, dokud nezhasnou ikonky a nezazní zvukový signál.

Řídící zařízení se automaticky vrátí do režimu ručního ovládání.

Signál prerušení napájení

Časovač nezruší program v případě prerušení napájení.

Časovač hlásí každé přerušení napájení blikáním ikonky hodin. Díky tomu může uživatel zkontrolovat, zda je zobrazovaný čas správný.

V případě blikání ikonky musíte zmáčknout otočný knoflík, což povede k vypnutí signálu.

VÝMĚNA LAMPIČKY V TROUBĚ

DŮLEŽITÉ:

Lampička trouby musí mít následující vlastnosti:

a) musí být odolná vůči vysokým teplotám (do 300°C)
b) napájení: zkontrolujte V/Hz uvedené na popisném štítku.
c) výkon 25W.
d)patice E 14.

Než začnete, odpojte zařízení od elektrické sítě.

• pro zamezení poškození rozložte v troubě utěrku
- vyšroubujte skleněný kryt lampičky
- vyšroubujte starou žárovku a našroubujte novou
- nasad'te skleněný kryt a odstraňte utěrku
- připojte zařízení k elektrické síti

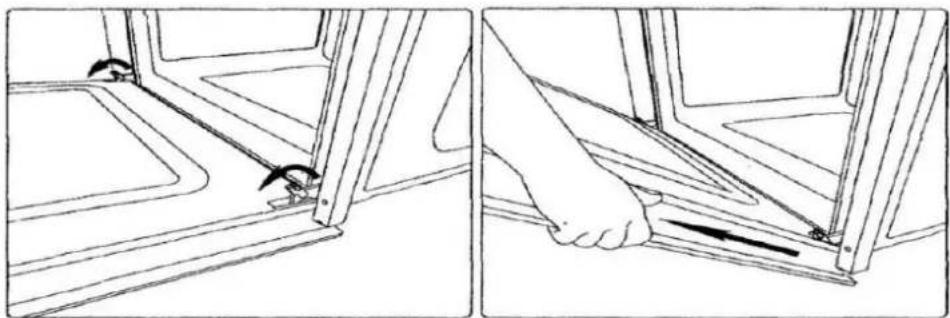

VYJMUTÍ DVEŘÍ TROUBY

Dveře trouby lze sejmout snadno a rychle. Musíte pro to provést následující kroky:

• Široce otevřete dveře.
  • Zvedněte dvě páky znázorněné na obrázku
• Přivřete dveře až do první blokace (způsobené zvednutými pákami)
  • Pro vytažení z pantů zvedněte dveře nahoru a ven

Pro nasazení dvířek zpátky nasad'te panty do úchytů a stáhněte páky dolů.

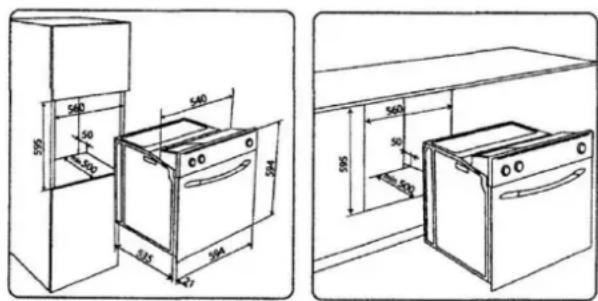

Troubu lze nainstalovat pod kuchyňskou linku nebo v patrovém nábytku. Obrázek znázorňuje rozměry týkající se instalace. Pamatujte na to, aby byly sousední materiály odolné vůči teplu.

Postavte troubu do středu vůči stěnám sousedních zařízení a upevněte ji pomocí šroubů a matic, které jsou součástí sady.

Zkontrolujte přiložené návody a vyhledejte informace týkající se spojování trouby s multifunkčními plynovými nebo elektricko-plynovými sporáky.

540 50 46 535 540 594 525 594 47 595 560 50 4800

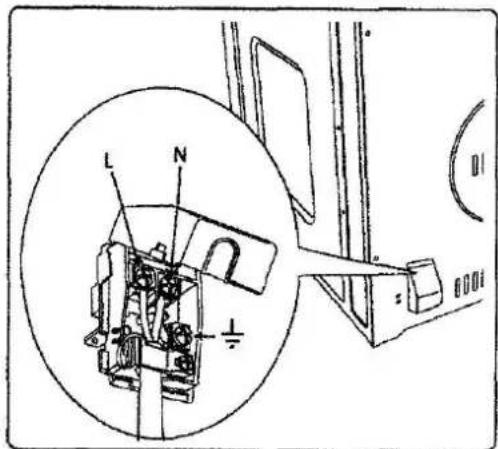

ELEKTRICKÁ PŘIPOJENÍ

Před připojením trouby k elektrické síti se ujistěte, zda:

• Napětí dostupné v síti odpovídá specifikacím uvedeným na popisném štítku umístěném vpředu trouby.
• Sít je vhodně uzemněna v souladu a platnými pravidly a předpisy. Správné uzemnění je zákonným požadavkem. Teplota po celé délce napájecího kabelu by nikdy neměla přesahovat teplotu okolí o více než 50°C. Pokud není zařízení vybaveno napájecím kabelem a zástrčkou nebo jiným přístrojem umožňujícím odpojení zařízení z elektrické sítě s odstupem mezi styčnými prvky, který by zaručoval ochranu proti přepětí třídy III, pak musí být

toto zařízení nainstalováno ke zdroji napětí v souladu s předpisy pro elektrické instalace. Zásuvka nebo vypínač musí být snadno dostupné poté, co je trouba nainstalována.

DRUHY KABELŮ A MINIMÁLNÍ PRŮMĚR

TIPI E DIAMETRO MINIMO DEI CAVICABLE TYPES AND MINIMAL DIAMETERSTYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm2	H05RR-F 3x2,5 mm2
H05VV-F 3x1,5 mm2	H05VV-F 3x2,5 mm2
H05RN-F 3x1,5 mm2	H05RN-F 3x2,5 mm2
H05V2V2-F 3x1,5 mm2	H05V2V2-F 3x2,5 mm2

Poznámka: Výrobce nenese žádnou odpovědnost za škody nebo úrazy v případě, že nebyly dodrženy výše uvedené návody a obvyklé bezpečnostní prostředky.

Zařízení mohou používat děti od 8 let, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi a osoby s nedostatečnými zkušenostmi, jestliže jsou pod dohledem nebo pokud byly poučeny ohledně bezpečného používání zařízení a jsou si vědomi souvisejících rizik. Nedovolte dětem, aby si se zařízením hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

Obsah tohoto uživatelského návodu je obecný a některé funkce, které jsou v něm popsány, nemusí být dostupné v zakoupeném výrobku.

Výrobce neponese žádnou zodpovědnost za nepřesnosti obsažené v tomto letáku, které byly způsobeny tiskovými chybami nebo chybami spojenými s kopírováním. U našich vlastních výrobků si vyhrazujeme právo na zavádění změn, které budou považovány za nutné nebo vhodné, aniž bychom ohrozili základní vlastnosti.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly

způsobeny nevhodnou likvidací tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního.
