NÁVOD K OBSLUZE POU10301XK Zoppas

Bezpečnostní informace.17____
Bezpečnostní pokyny.18____
Popis spotřebiče.20____
Před prvním použitím.20____
Denní používání 21
Doplňkové funkce 22 ____

Tipy a rady 22____
Čištění a údržba 26 ____
Odstraňování závad 28____
Instalace 29
Energetická účinnost 31 ____

Změny vyhrazeny.

⚠ Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
  • Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.
• Děti mladší tří let bez stálého dozoru držte z dosahu spotřebiče.

Všeobecné bezpečnostní informace

- Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.

• Při provozu je vnitřek spotřebiče horký. Nedotýkejte se topných článků ve spotřebiči. Při vkládání či vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.
• Před údržbou odpojte spotřebič od napájení.
• Před výměnou žárovky se nejprve přesvědčte, že je spotřebič vypnutý, abyste předešli riziku úrazu elektrickým proudem.
  • K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky k čistění skleněných dvířek, mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.
• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.
  • V pevné elektrické instalaci musí být začleněn prvek pro odpojení od sítě v souladu s platnými elektroinstalačními předpisy.

Bezpečnostní pokyny

Instalace

UPOZORNĚNÍ! Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Rid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Netahejte spotřebič za držadlo.
• Kuchyňská skříňka a výklenek musí mít vhodné rozměry.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Ujistěte se, že je spotřebič namontován pod bezpečnou konstrukcí a vedle bezpečných konstrukcí.
• Některé části spotřebiče jsou pod proudem. Uzavřete spotřebič pomocí nábytku, abyste zabránili kontaktu s nebezpečnými částmi.

- Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.

Připojení k elektrické síti

UPOZORNĚNÍ! Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obrat'te se na kvalifikovaného elektrikáře.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Sít'ové kabely se nesmí nacházet v blízkosti dveří spotřebiče nebo se jich dotýkat, obzvláště jsou-li dveře horké.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.
• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ní sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Tento spotřebič je v souladu se směrnicemi EHS.

Použití spotřebiče

UPOZORNĚNÍ! Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Tento spotřebič používejte pouze v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Spotřebič po každém použití vypněte.
• Pokud je spotřebič v provozu, bud’te při otevírání jeho dvířek opatrní. Může dojít k uvolnění horkého vzduchu.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Dvířka spotřebiče nikdy neotvírejte násilím.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Dvířka spotřebiče otevírejte opatrně. Používáte-li při přípravě jídla přísady obsahující alkohol, může vzniknout směs vzduchu s alkoholem.

• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ! Hrozí nebezpečí poškození spotřebiče.

- Jak zabránit poškození nebo změně barvy smaltovaného povrchu:

– Nepokládejte nádobí či jiné předměty přímo na dno spotřebiče.
– Na dno spotřebiče nepokládejte hliníkovou fólii.
– Nenalévejte vodu přímo do horkého spotřebiče.
– po dokončení pečení nenechávejte vlhká jídla ve spotřebiči.
– Při vkládání nebo vyjímání příslušenství bud’te opatrní.

• Barevné změny na smaltovaném povrchu nemají vliv na výkon spotřebiče. Nejedná se o závadu z hlediska ustanovení záruky.
• Při pečení vlhkých koláčů používejte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.
• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.
  • Vždy pečte se zavřenými dvířky trouby.

Čištění a údržba

UPOZORNĚNÍ! Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte sít'ovou zástrčku ze zásuvky.
• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.
• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte servisní středisko.
• Při vyjímání dvířek spotřebiče bud'te opatrní. Dvířka jsou těžká!
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Zbytky tuků či jídel ve spotřebiči mohou způsobit požár.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s

drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Použijete-li sprej do trouby, řid'te se bezpečnostními pokyny uvedenými na jeho balení.
• Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čisticího prostředku.

Vnitřní osvětlení

• V tomto spotřebiči se používají speciální či halogenové žárovky pouze pro použití v domácích spotřebičích. Nepoužívejte je pro osvětlení domácnosti.

UPOZORNĚNÍ! Nebezpečí úrazu elektrickým proudem.

Popis spotřebiče

• Před výměnou žárovky spotřebič odpojte od napájení.
• Používejte pouze žárovky se stejnými vlastnostmi.

Likvidace

UPOZORNĚNÍ! Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te sít'ový kabel.
• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

Celkový pohled

1 3 4 6 2 7 8 9 4 3 2 1

Příslušenství

• Tvarovaný rošt

Pro nádoby na pečení, dortové a koláčové formy, pečeně.

Před prvním použitím

1 Ovládací panel
2 Ovladače varné desky
3 Kontrolka / symbol / ukazatel teploty
4 Ovladač teploty
5 Ovladač funkcí trouby
6 Kontrolka / symbol / ukazatel zapnutého stavu
7 Větrací otvory pro chlazení ventilátorem
8 Osvětlení
9 Polohy roštů

- Plech na pečení

Na koláče a sušenky.

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

První čištění

Vyjměte ze spotřebiče všechno příslušenství.

Viz část „Čištění a údržba“.

Před prvním použitím spotřebič vyčistěte. Příslušenství vložte zpět do jeho původní polohy.

Předehřátí

Předehřátí prázdného spotřebiče ke spálení zbytkové mastnoty.

1. Zvolte funkci a maximální teplotu.
2. Nechte spotřebič pracovat jednu hodinu.

Denní používání

Příslušenství se může zahřát více než obvykle. Ze spotřebiče může vycházet zápach a kouř. To je normální jev. Zajistěte v místnosti dostatečné větrání.

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

Zapnutí a vypnutí spotřebiče

Podle daného modelu má váš spotřebič symboly ovladače, ukazatele nebo kontrolky:

• Ukazatel se rozsvítí, když trouba začne hřát.
• Kontrolka se rozsvítí, když je spotřebič v provozu.

• Symbol ukazuje, zda ovladač řídí jednu z varných zón, funkce trouby nebo teplotu.

• Otočte ovladačem funkcí trouby na požadovanou funkci.

• Otočte ovladačem teploty na požadovanou teplotu.
• Spotřebič vypnete otočením ovladače funkci a teploty trouby do polohy vypnuto.

Funkce trouby

Funkce trouby Použití
0	Poloha Vypnuto Spotřebič je vypnutý.
	Konvenční ohřev K pečení moučných jídel a masa na jedné úrovni trouby.
	Spodní ohřev K pečení koláčů s křupavým spodkem a zavařování potra-vin.
	Horní ohřev K pečení chleba, koláčů a pečiva dozlatova. K dopečení hotových jídel.

Varnou desku můžete ovládat pomocí ovladačů varných zón. Viz uživatelská příručka varné desky.

Je nutné si přečíst kapitoly o bezpečnosti v návodu k použití k varné desce.

Nastavení teploty

Označení ovladače Funkce

0 Poloha Vypnuto

Označení ovladače Funkce
1 - 9 Nastavení teploty
	Přepínač dvojité zó-ny

1. Otočte voličem na požadovanou teplotu.
2. Vaření ukončíte otočením ovladače do polohy vypnuto.

Doplňkové funkce

Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Jestliže spotřebič vypnete, bude chladicí ventilátor pokračovat v chlazení až do úplného ochlazení spotřebiče.

Tipy a rady

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

Všeobecné informace

• Spotřebič má čtyři úrovně roštů. Polohy roštů ve spotřebiči se počítají zdola.
• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. To je normální jev. Při otvírání dvířek spotřebiče během přípravy jídla vždy odstupte. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.
• Po každém použití spotřebiče setřete vlhkost.
• Při přípravě jídel na dno spotřebiče nestavte žádné předměty a žádnou část spotřebiče nezakrývejte hliníkovou fólií. Mohlo by to ovlivnit výsledky pečení a poškodit smalt.

Použití dvojité varné zóny (je-li součástí spotřebiče)

Dvojitou zónu zapnete otočením ovladače po směru hodinových ručiček. Neotáčejte jím přes pozici vypnutí.

1. Otočte ovladačem po směru hodinových ručiček do polohy 9.
2. Pomalu otáčejte ovladačem na symbol Ⓞ, dokud neuslyšíte cvaknutí. Obě varné zóny jsou zapnuté.
3. Potřebnou teplotu nastavíte dle pokynů v části „Nastavení teploty“.

Bezpečnostní termostat

Nesprávná obsluha spotřebiče nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

Pečení moučníků

• Neotvírejte dvířka, dokud neuplynou 3/4 času nutného k pečení.
• Jestliže do trouby vložíte dva plechy na pečení, musí být mezi plechy jedna úroveň drážek volná.

Pečení masa a ryb

• Při pečení velmi tučného jídla použijte hluboký pekáč / plech, aby se v troubě nevytvořily skvrny, které by již nemusely jít odstranit.
• Před podáváním nechte maso odpočívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla šťáva.
• Do hlubokého pekáče / plechu nalijte trochu vody, aby se při pečení tolik nekouřilo. Kondenzaci kouře zabráníte dolitím vody pokaždé, když se odpaří.

Doby přípravy

Doba přípravy záleží na druhu potravin, jejich konzistenci a množství.

Nejprve sledujte průběh pečení a jeho výsledek. Postupně si najděte nejlepší nastavení (nastavení teploty, dobu pečení,

apod.) pro nádobí, recepty a množství potravin, které s tímto spotřebičem používáte.

Tabulka pro pečení
Koláče

Jídlo Konvenční ohřev Čas (min) Poznámky
	Teplota (°C)	Poloha roštu
Šlehané recepty	170 2 45 - 60 V koláčové			formě
Křehké těsto 170	2 24 - 34 V koláčové			formě
Máslovo-tvarohový koláč	170 1 60 - 80 V koláčové			formě o prů-měru 26 cm
Jablečný dort(jablečný koláč)	170 1 100 - 120 Ve dvou koláčo-			vých formách o průměru 20 cm na tvarovaném roštu
Závin 175 2 60 - 80 Na plechu na				pečení
Marmeládový dort	170 2 30 - 40 V koláčové			formě o prů-měru 26 cm
Ovocný koláč	170 2 60 - 70 V koláčové			formě o prů-měru 26 cm
Piškotový koláč(netučný piškotový koláč)	170 2 35 - 45 V koláčové			formě o prů-měru 26 cm
Vánoční dort /bohatý ovocný dort	170 2 50 - 60 V koláčové			formě o prů-měru 20 cm
Švestkový koláč ^1)	170 2 50 - 60 Ve formě na			chleba
Malé moučníky	170 3 20 - 30 Na plechu na			pečení
Sušenky ^1)	150 3 20 - 30 Na plechu na			pečení

Jídlo Konvenční ohřev Čas (min) Poznámky
Teplota (°C) Poloha roštu
Pusinky 100 3 90 - 120 Na plechu na			pečení
Žemle ^1)	190 3 15 - 20 Na plechu na		pečení
Odpalované těsto ^1)	190 3 25 - 35 Na plechu na		pečení
Ploché koláče s náplní	180 3 45 - 70 V koláčové		formě o prů-měru 20 cm
Piškotový dort 180 1 nebo 2 40 - 55 Vlevo + vpravo			v dortové formě o průměru 20 cm

1) Předehřejte troubu po dobu 10 minut.

Chléb a pizza

Jídlo Konvenční ohřev Čas (min) Poznámky
	Teplota (°C) Pooha roštu
Bílý chléb1)	190 1 60 - 70 1 - 2 kusy, 500			g jeden kus
Žitný chléb 190 1	30 - 45 Ve formě na			chleba
Bagety/kaiser-ky1)	190 2 25 - 40 6 - 8 rohlíků na			plechu na peče-ní
Pizza1)	190 1 20 - 30 V klubokém pe-			káči / plechu
Čajové ko-láčky1)	200 3 10 - 20 Na plechu na			pečení

1) Předehřejte troubu po dobu 10 minut.

Koláče s náplní

Jídlo Konvenční ohřev Čas (min) Poznámky
	Teplota (°C)	Pooha roštu
Těstovinový ná-kyp	180 2 40 - 50 Ve formě
Zeleninový ná-kyp	200 2 45 - 60 Ve formě
Lotrinský slaný koláč	190 1 40 - 50 Ve formě
Lasagne 200 2 25 - 40 Ve formě
Zapečené can-nelloni	200 2 25 - 40 Ve formě
Yorkshirský pu-dink ^1)	220 2 20 - 30 Forma na 6 ku-			sů

1) Předehřejte troubu po dobu 10 minut.

Maso

Jídlo Konvenční ohřev Čas (min) Poznámky
	Teplota (°C)	Poloha roštu
Hovězí 200 2 50	- 70 Na tvarovaném			roštu a v hlubo-kém pekáči / plechu
Vepřové 180 2 90	- 120 Na tvarovaném			roštu a v hlubo-kém pekáči / plechu
Telecí 190 2 90	- 120 Na tvarovaném			roštu a v hlubo-kém pekáči / plechu
Anglický rostbíf, nepropečený	210 2 44 - 50 Na	tvarovaném		roštu a v hlubo-kém pekáči / plechu
Anglický rostbíf, středně propečenýAnglický rostbíf, dobře propeče-ný	210 2 51 - 55 Na210 2 55 - 60 Na	tvarovanémtvarovaném		roštu a v hlubo-kém pekáči / plechuroštu a v hlubo-kém pekáči / plechu
Vepřové plecko	180 2 120 - 150 V	hlubokém pe-		káči / plechu
Vepřové nož-ičky	180 2 100 - 120 2	kusy v hlubo-		kém pekáči / plechu
Jehněčí 190 2 110 - 130 Kýta
Kuře 200 2 70 - 85 Celé v hlubo-				kém pekáči / plechu
Krůta 180 1 210 - 240 Celá v hlubo-				kém pekáči / plechu
Kachna 175 2 120 - 150 Celá v hlubo-				kém pekáči / plechu
Husa 175 1 150 - 200 Celá v hlubo-				kém pekáči / plechu
Králík 190 2 60 - 80 Naporcovaný
Zajíc 190 2 150 - 200 Naporcovaný
Bažant	190 2 90 - 120	Celý v hlubo-		kém pekáči / plechu

Ryby

Jídlo Konvenční ohřev Čas (min) Poznámky
	Teplota (°C) Po	oha roštu
Pstruh / pražma	190 2 40 - 55 3 - 4 ryby
Tuňák / losos 190 2 35 - 60 4 - 6 filetů

Čištění a údržba

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

Poznámky k čištění

• Přední stranu spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a mycího prostředku.
• K čištění kovových ploch používejte běžný čisticí prostředek.
• Vnitřek spotřebiče čistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár.
• Odolné nečistoty odstraňte pomocí speciálního prostředku k čištění trouby.
• Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Použijte měkký hadr a vlažnou vodu s mycím prostředkem.
• Máte-li nepřilnavé příslušenství, nečistěte je agresivními čisticími prostředky, ostrými předměty, ani je nemyjte v myčce nádobí. Mohlo by dojít k poškození nepřilnavého povrchu.

Spotřebiče z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkou houbou. Osušte je měkkým hadříkem.

Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby. Ovládací panel vyčistěte se stejnou opatrností.

Čištění dveřního těsnění

• Těsnění dvířek pravidelně kontrolujte. Těsnění je umístěno kolem rámu dvířek trouby. Spotřebič nepoužívejte, je-li těsnění dvířek poškozeno. Kontaktujte autorizované servisní středisko.
• Při čištění těsnění dvířek trouby se řídte všeobecnými informacemi ohledně čištění spotřebiče.

Čištění dvířek trouby

Dvířka trouby jsou osazena dvěma skleněnými panely. Dvířka trouby a vnitřní skleněný panel lze za účelem čištění demontovat.

Jestliže se pokusíte vytáhnout vnitřní skleněné panely předtím než odstraníte dvířka trouby, mohou se dvířka náhle zavřít.

POZOR! Spotřebič bez vnitřního skleněného panelu nepoužívejte.

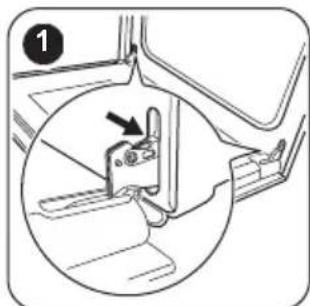

1 Dvířka trouby zcela otevřete a podržte oba dveřní závěsy.

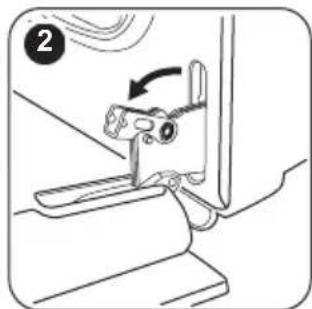

2 Zvedněte a otočte páčky na obou závěsech.

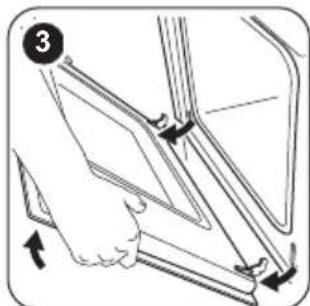

3 Přivřete dvířka trouby do první polohy otevření (do poloviny). Pak dvířka vytáhněte směrem dopředu z jejich umístění.

4 Dvířka položte na pevnou plochu na měkkou látku.

5 Uvolněte blokovací systém a vytáhněte vnitřní skleněný panel.

6 90°

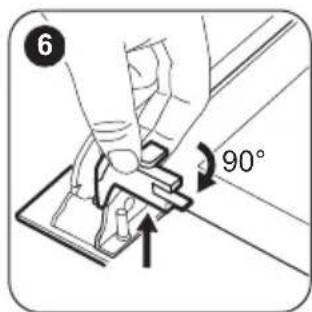

6 Otočte dva spojovací díly o 90° a vytáhněte je z jejich umístění.

7 1 2

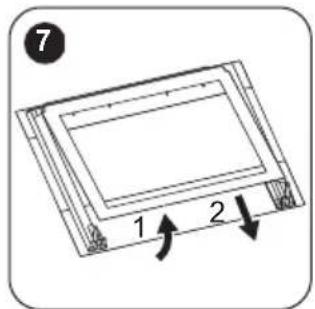

7 Skleněný panel nejprve opatrně nadzdvihněte a poté jej vytáhněte.

Skleněný panel omyjte vodou se saponátem. Skleněný panel pečlivě osušte.

Po vyčištění skleněný panel a dvířka trouby opět nasadťe. Provedťe výše uvedené kroky v opačném pořadí.

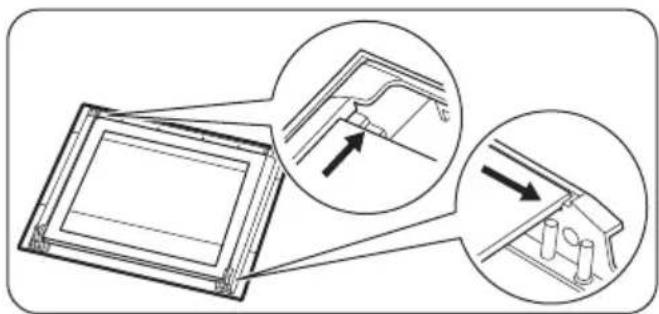

Oblast potisku skla musí směřovat k vnitřní straně dvířek. Po instalaci se dále ujistěte, že povrch rámu tohoto skleněného panelu není na potisku skla na dotek drsný.

Ujistěte se, že jste vnitřní skleněný panel usadili do správné polohy.

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

Co dělat, když...

Problém Možná příčina Řešení

Varné zóny nefungují. Řid'te se návodem k použití vestavné varné desky.

Trouba nehřeje. Trouba je vypnutá. Zapněte troubu.

Výměna žárovky

Na dno vnitřku spotřebiče položte měkkou látku. Zabráníte tak poškození krytu žárovky a vnitřku trouby.

UPOZORNĚNÍ! Nebezpečí úrazu elektrickým proudem! Před výměnou žárovky vypněte pojistky. Žárovka trouby a její kryt mohou být horké.

1. Vypněte spotřebič.
2. Vytáhněte pojistky v pojistkové skříňce nebo vypněte jistič.

Zadní žárovka

1. Skleněným krytem otočte proti směru hodinových ručiček a sejměte jej.

2. Skleněný kryt vyčistěte.

3. Žárovku vyměňte za vhodnou žárovku odolnou proti teplotě 300 °C.

4. Nasad'te skleněný kryt.

Problém Možná příčina Řešení
Trouba nehřeje. Je uvolněná pojistka. Zkontrolujte, zda příčinou zá-vady není pojistka. Pokud se pojistka uvolňuje opakovaně, obrat’te se na autorizovaného elektrikáře.
Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku.
Na jídle a uvnitř trouby se usazuje pára a kondenzát.	Nechali jste jídlo v troubě příliš dlouho.	Po dokončení přípravy nene-chávejte jídla v troubě déle než 15–20 minut.

Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se prosím na autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází

na předním rámu vnitřní části spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.)
Výrobní číslo (PNC)
Sériové číslo (SN)

Instalace

UPOZORNĚNÍ! Viz kapitoly o bezpečnosti.

Vestavba pod pracovní desku

POZOR! Instalaci smí provádět pouze kvalifikovaná a oprávněná osoba. Jestliže se neobrátíte na kvalifikovaného nebo kompetentního pracovníka, nebudete moci v případě závady uplatnit záruku.

Před instalací spotřebič vybavte vhodnou varnou deskou uvedenou v tabulce.

Typ Maximální výkon

EHE 60000 6000 W

KEV 6040 6000 W

Typ Maximální výkon

KEV 6042 7600 W

Elektrické připojení s varnou deskou

Připojovací zásuvka varné desky se nachází na horní části skříně trouby. Varná deska je vybavena připojovacími kabely varných zón a zemnicím kabelem. Kabely jsou vybaveny zástrčnými konektory. Varnou desku k troubě připojíte zastrčením konektorů do správných zásuvek na troubě. Design zástrček a zásuvek brání nesprávnému zapojení.

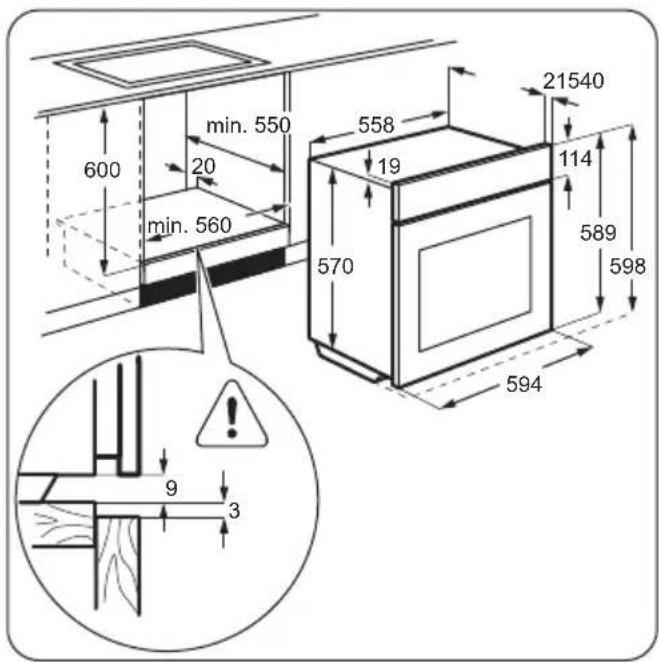

Vestavba

600 min. 550 20 min. 560 558 19 570 21540 114 589 598 594 9 3

Připevnění spotřebiče ke skříňce

Elektrická instalace

Výrobce nenese odpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

Spotřebič se dodává bez zástrčky a spojovacího kabelu.

Kabel

Typy kabelů vhodné pro instalaci nebo výměnu:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku.

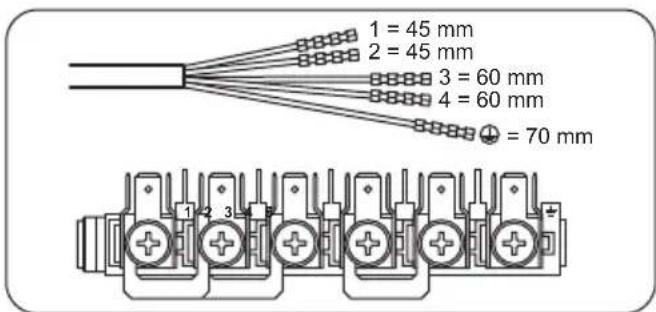

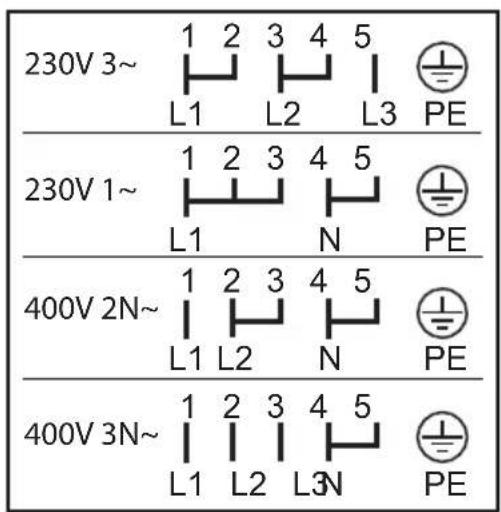

Připojení ke svorkovnici

Tento spotřebič je vybaven šestipólovou svorkovnicí. Propojky (můstky) jsou připraveny pro provoz s napětím 400 V trojfázového proudu s nulovým vodičem.

L 1 - 2 - 3 = fázové vodiče

N 4 = nulový vodič

± = zemnicí vodič

Pokud se napětí v síti liší, prěnastavte propojky na svorkovnici (viz níže uvedené schéma zapojení). Připojte zemnicí kabel ke svorkovnici. Po připojení přívodního kabelu ke svorkovnicí je nutno kabel zajistit kabelovou přichytkou.

230V 3~ 1 2 3 4 5 L1 L2 L3 PE 230V 1~ 1 2 3 4 5 L1 N PE 400V 2N~ 1 2 3 4 5 L1 L2 N PE 400V 3N~ 1 2 3 4 5 L1 L2 L3N PE

Produktový list a informace dle směrnice komise EU 65-66/2014

Název dodavatele Zoppas
Označení modelu POU10301XK
Index energetické účinnosti 105.7
Třída energetické účinnosti A
Spotřeba energie se standardním zatížením, konvenční režim	0.83 kWh/cyklus
Počet otvorů 1
Tepelný zdroj Elektrická energie
Objem 56 l
Typ trouby Vestavná trouba (pod linku)
Hmotnost 25.6 kg

EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost - část 1: Sporáky, trouby, parní trouby a grily - Metody měření funkce.

Úspora energie

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

• Všeobecné rady

– Ujistěte se, že při provozu spotřebiče jsou dvířka trouby správně zavřená, a během přípravy jídla je ponechte zavřená co nejvíce.
– Pro efektivnější úsporu energie používejte kovové nádobí.

– Je-li to možné, jídlo vkládejte do trouby, aniž byste ji předehřívali.
– Je-li doba pečení delší než 30 minut, snižte teplotu trouby na minimum 3 - 10 minut před koncem pečení (v závislosti na době pečení). Pečení nadále zajistí zbytkové teplo uvnitř trouby.
– Zbytkové teplo můžete využít k ohřevu jiného jídla.

- Uchování teploty jídla - chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty.

POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem Helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Inhoudsopgave
