NÁVOD K OBSLUZE ProDesk 600 G4 HP

Referenční příručka k hardwaru

Windows je bud' registrovaná ochranná známka, nebo ochranná známka společnosti Microsoft ve Spojených státech a/nebo dalších zemích.

Informace uvedené v tomto textu mohou být bez předchozího upozornění změněny. Veškeré záruky poskytované společností HP na produkty a služby jsou uvedeny ve výslovných prohlášeních o záruce, která doprovázejí jednotlivé produkty a služby. Žádná z informací uvedených v tomto dokumentu nezakládá právo na rozšířenou záruční lhůtu. Společnost HP není odpovědná za technické ani redakční chyby nebo opomenutí, jež tento dokument obsahuje.

Třetí vydání: červen 2019

První vydání: květen 2018

Číslo dokumentu: L16888-223

Důležité informace o produktu

Tato příručka popisuje funkce, které jsou běžné na většině modelů. Některé funkce nemusí být ve vašem počítači k dispozici.

Některé funkce nejsou dostupné ve všech edicích nebo verzích systému Windows. Aby bylo možné využívat všech výhod systému Windows, mohou systémy vyžadovat aktualizovaný nebo samostatně zakoupený hardware, ovladače či aktualizovaný systém BIOS. Systém Windows 10 se aktualizuje automaticky; tato funkce je vždy zapnuta. Mohou být účtovány poplatky poskytovatele připojení k Internetu a na aktualizace se časem mohou vztahovat další požadavky. Viz http://www.microsoft.com.

Nejnovější uživatelské příručky nebo návody pro váš produkt najdete na stránce http://www.hp.com/support a pro vyhledání produktu postupujte podle pokynů. Dále vyberte možnost Uživatelské příručky.

Podmínky používání softwaru

Instalací, kopírováním, stažením nebo jiným použitím jakéhokoli softwarového produktu predinstalovaného v tomto počitači se zavazujete dodržovat ustanovení licenční smlouvy koncového uživatele HP (EULA). Nepřijmete-li podmínky této licence, váš výhradní nápravný prostředek je vrácení celého nepoužitého produktu (hardwaru a softwaru) do 14 dnů oproti vrácení peněz, a to podle zásady pro vrácení peněz prodejce.

S žádostmi o jakékoli další informace či o vrácení peněz za počítač se obraťte na svého prodejce.

O této příručce

V této příručce jsou uvedeny základní informace týkající se inovací počítače HP ProDesk Business.

⚠️ VAROVÁNÍ! Označuje nebezpečnou situaci, která, pokud jí nebude předejito, může mít za následek vážné zranění nebo smrtelný úraz.
⚠ UPOZORNĚNÍ: Označuje nebezpečnou situaci, která, pokud jí nebude předejito, může mít za následek lehké nebo střední zranění.
DÜLEŽITÉ: Označuje informace, které jsou považovány za důležité, ale nevztahují se k nebezpečí (např. zprávy vztahující se k poškození majetku). Varují uživatele, že nedodržení postupu přesně podle popisu může vést ke ztrátě dat nebo poškození hardwaru či softwaru. Také obsahují základní informace vysvětlující daný koncept nebo vedoucí k dokončení úkolu.
POZNÁMKA: Obsahuje další informace, zdůrazňující nebo doplňující důležité body hlavního textu.
TIP: Nabízí užitečné rady pro dokončení úkolu.

Obsah

1 Vlastnosti produktu .... 1

Funkce standardní konfigurace .... 1

Součásti předního panelu 2

Součásti zadního panelu 3

Umístění sériového čísla 4

2 Upgrady hardwaru 5

Servisní postupy 5

Varování a upozornění 5

Příprava na demontáž 5

Nasazení krytu počítače 7

Sejmutí předního panelu 8

Vyjmutí záslepky pozice optické jednotky 8

Nasazení čelního panelu 9

Vyjmutí a instalace volitelného prachového filtru čelního panelu 10

Změna orientace ze stolního počítače na typ tower 12

Konektory systémové desky 13

Upgradování systémové paměti 14

Instalace paměťového modulu 14

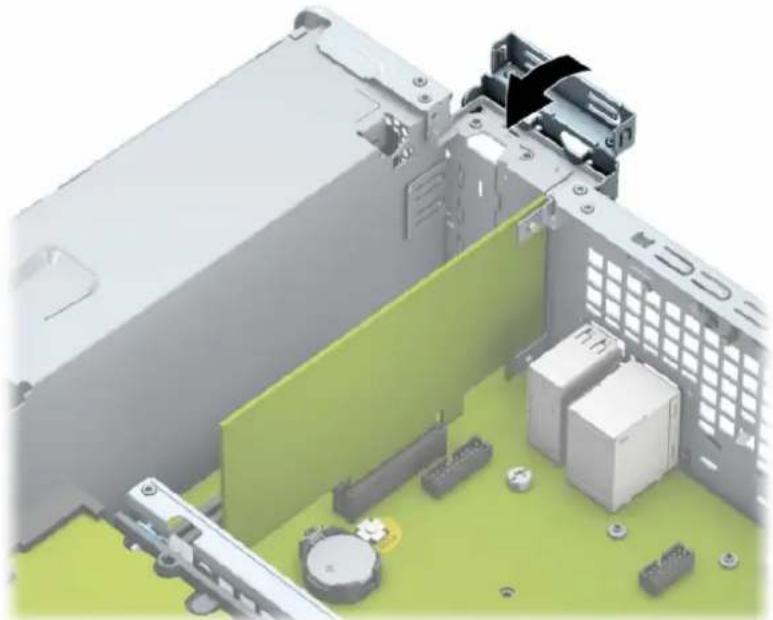

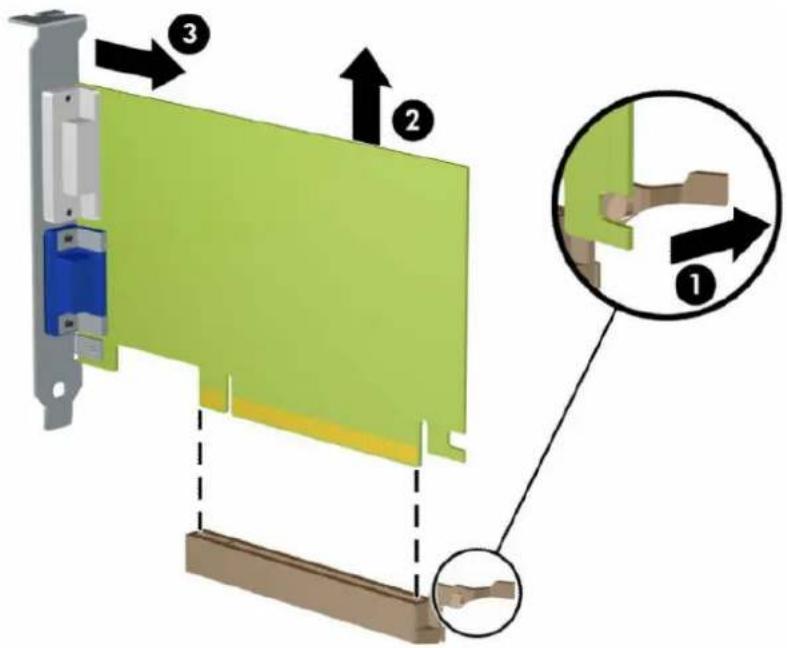

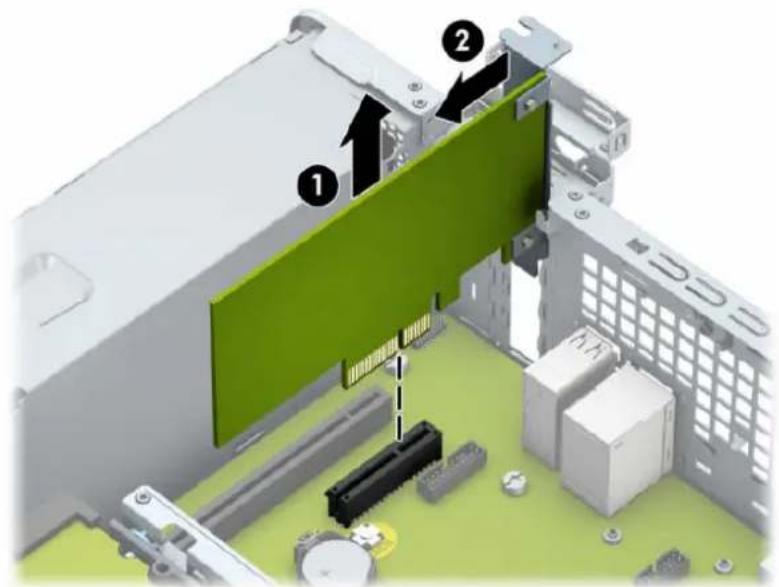

Vyjmutí nebo instalace rozšiřující karty 16

Umístění jednotek 21

Vyjmutí a instalace jednotek 21

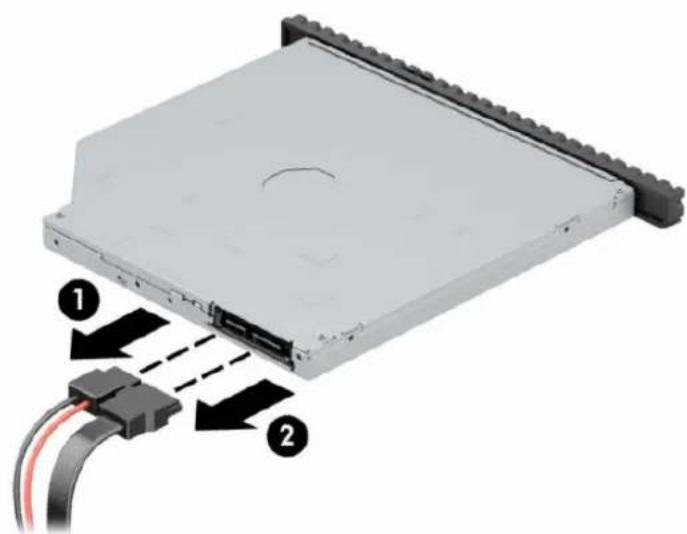

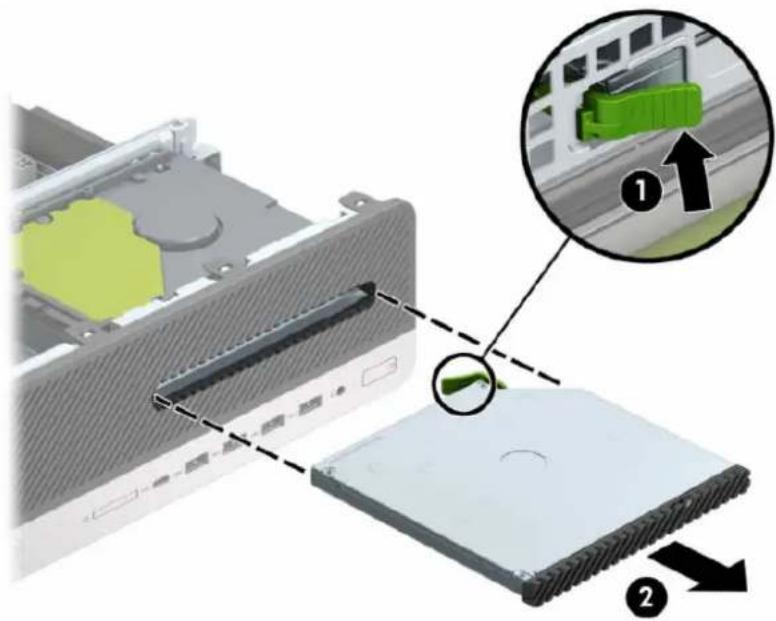

Vyjmutí 9,5mm tenké optické jednotky 22

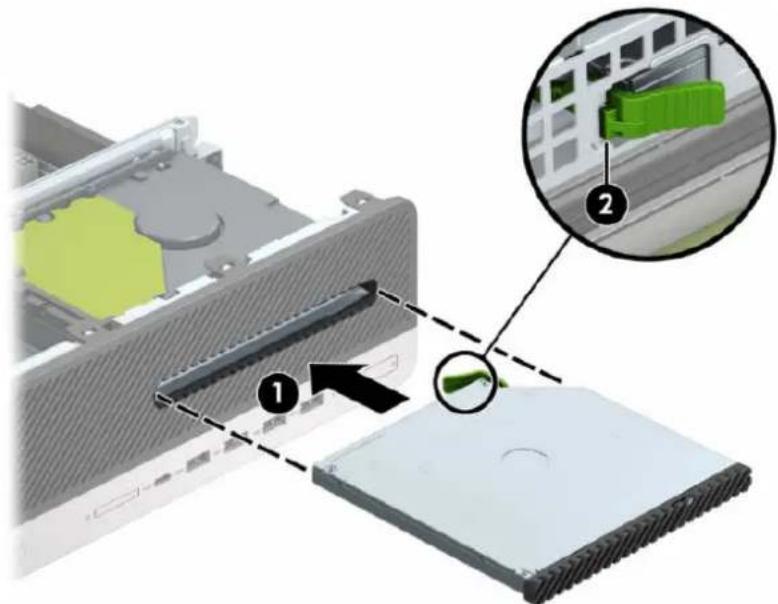

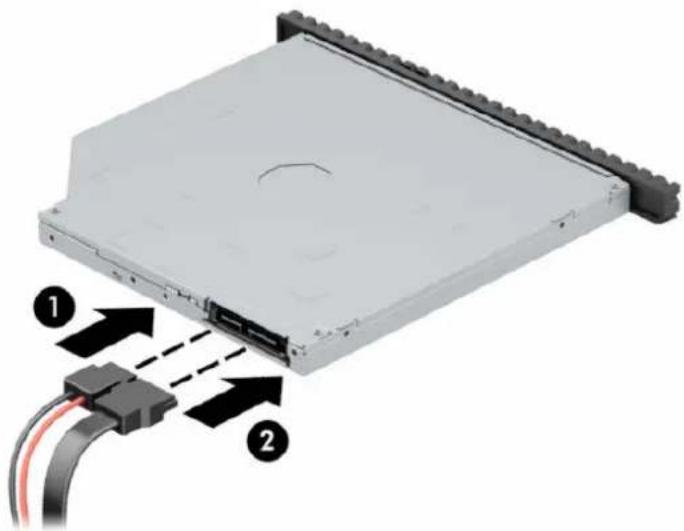

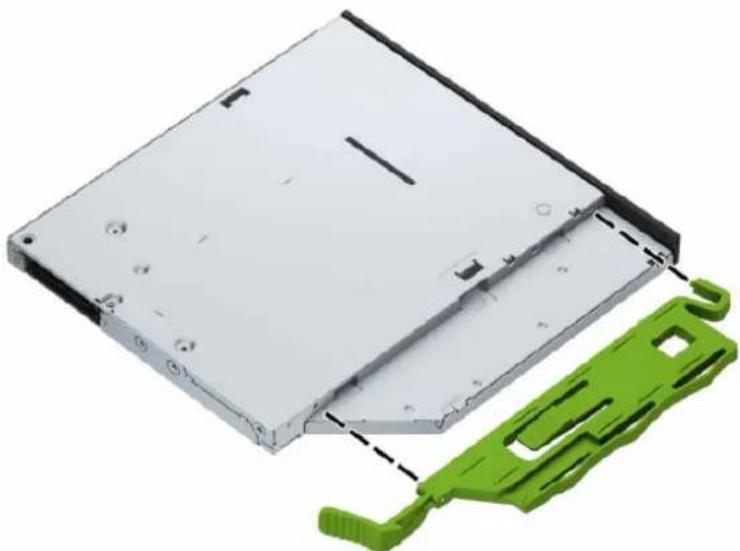

Instalace 9,5mm tenké optické jednotky 23

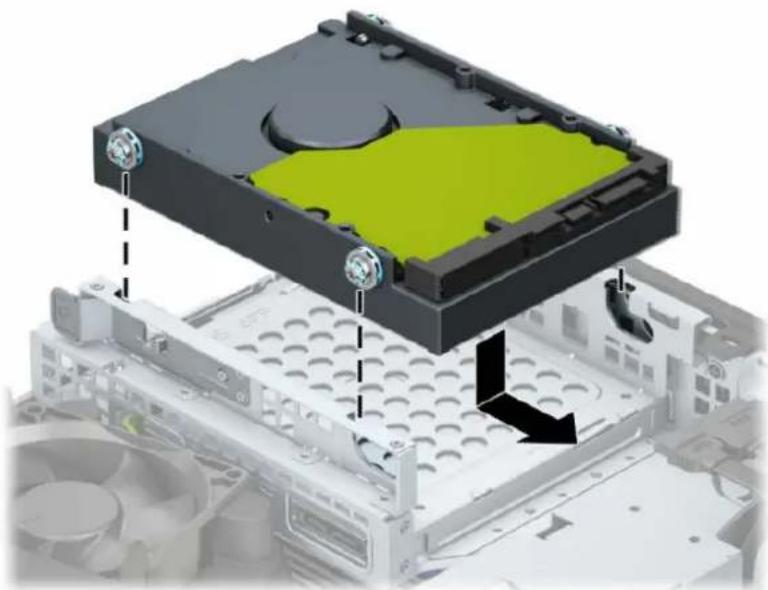

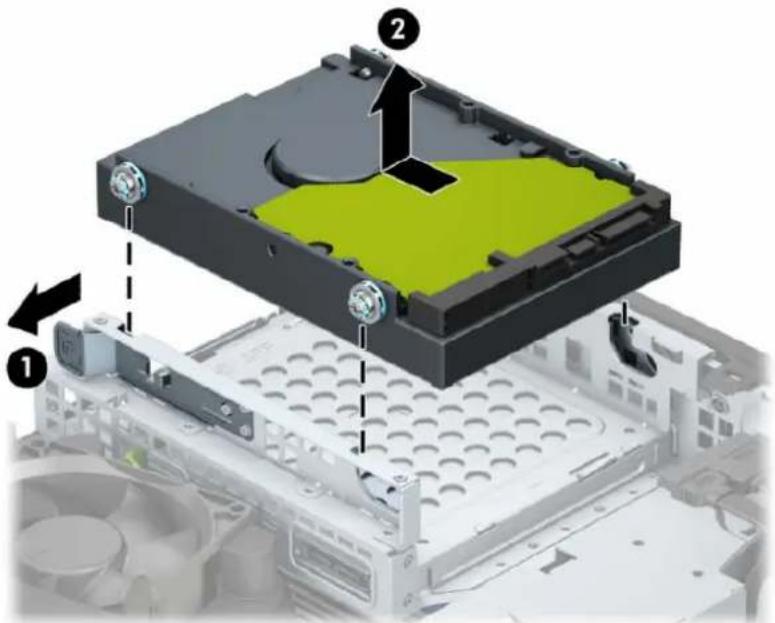

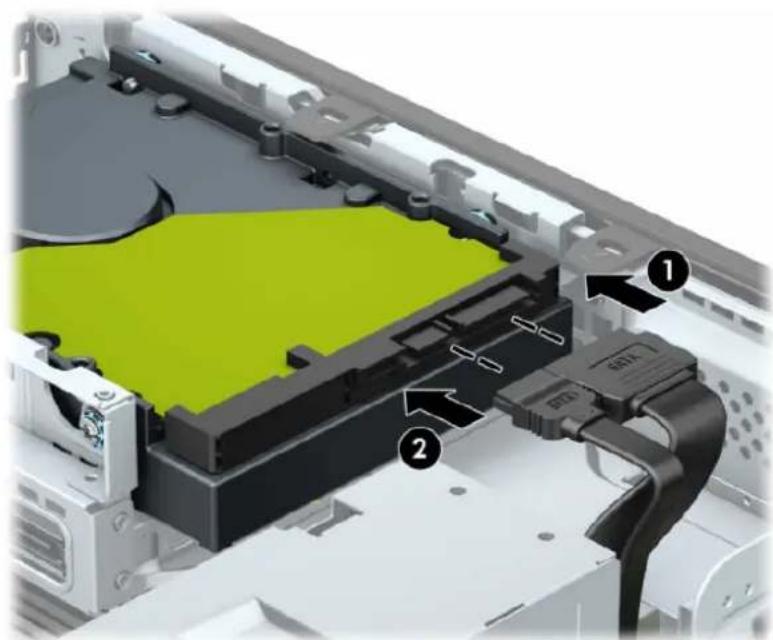

Vyjmutí a opětovná montáž 3,5palcového pevného disku 25

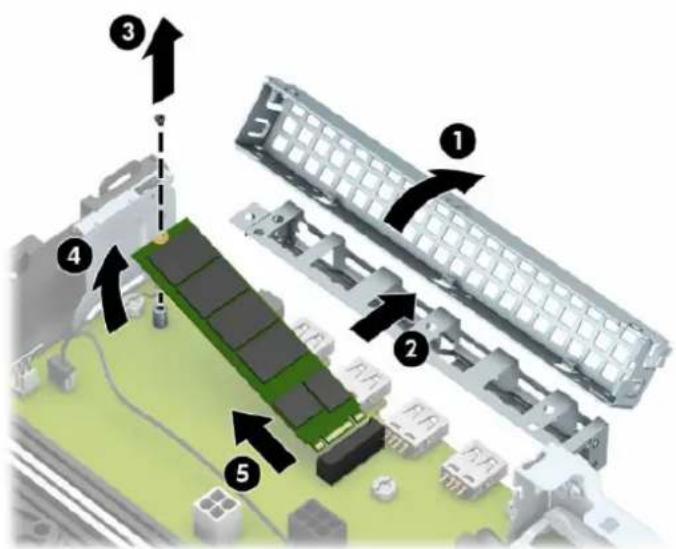

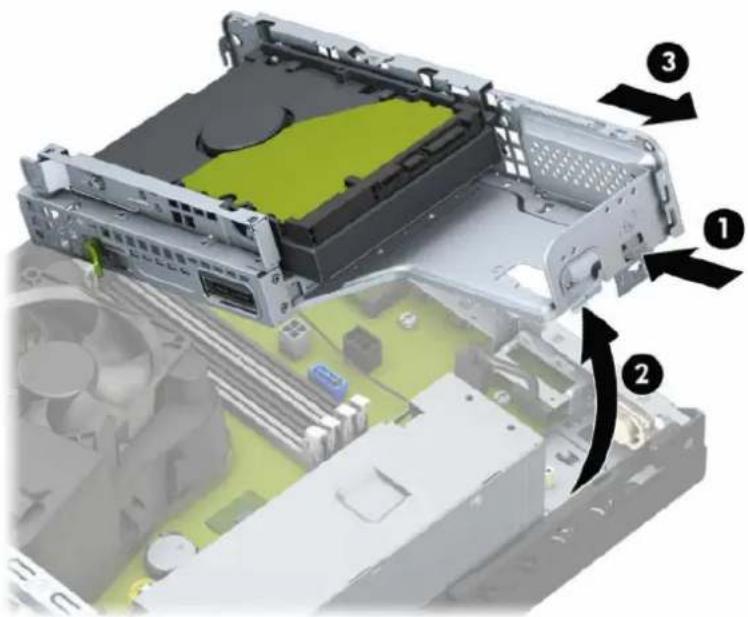

Vyjmutí a instalace pamětového karty M.2 SSD 30

Instalace bezpečnostního zámku 33

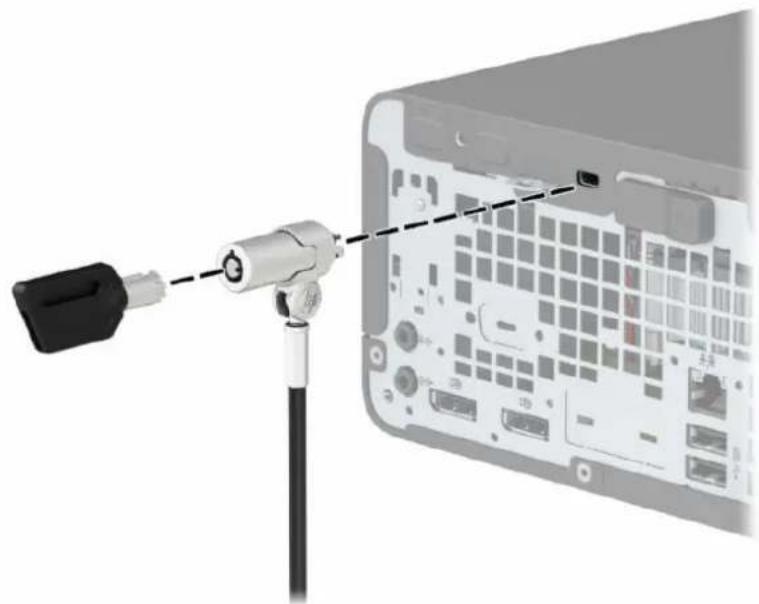

Zabezpečovací kabel 33

Visací zámek 33

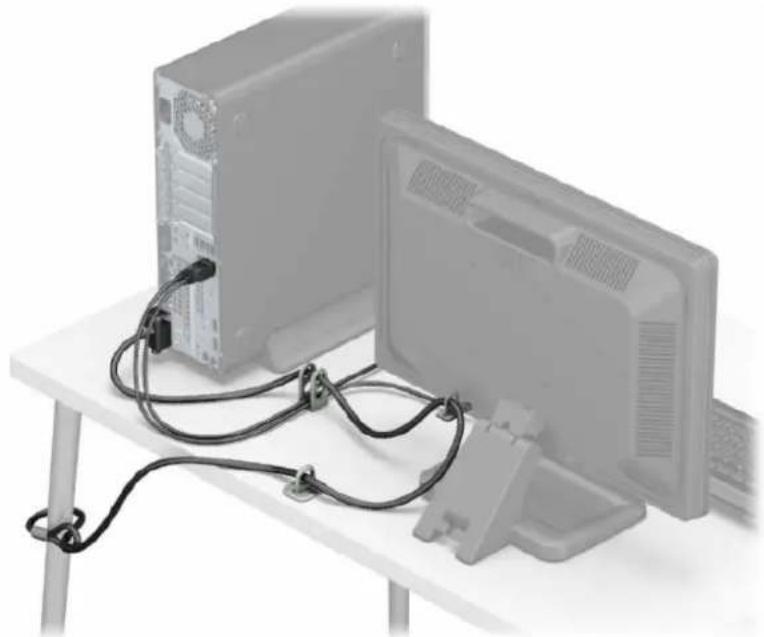

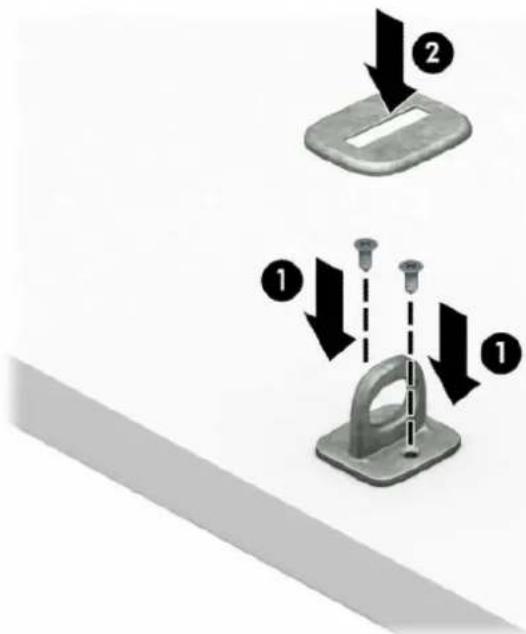

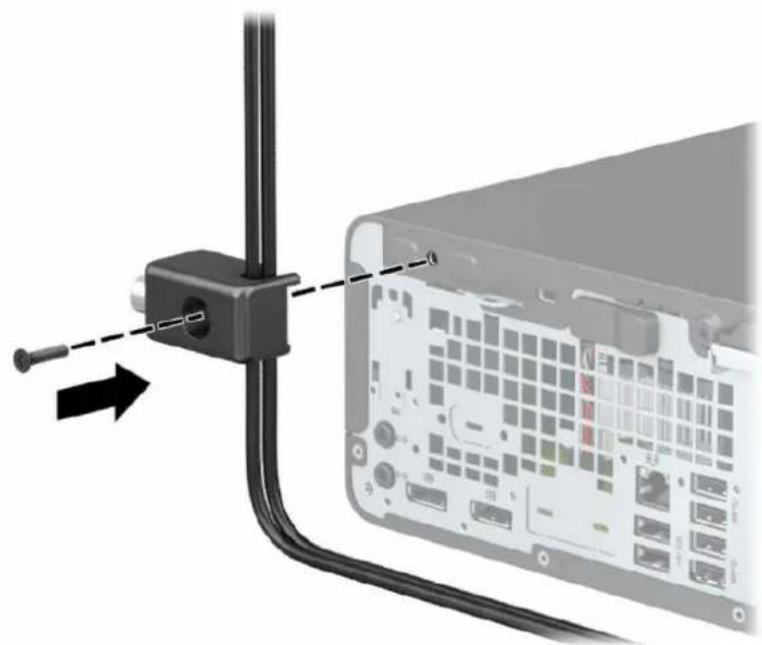

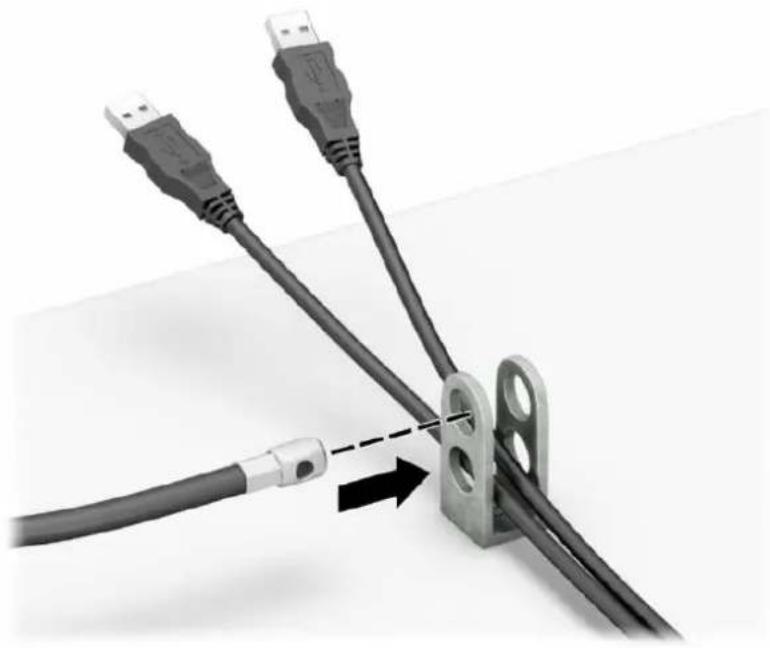

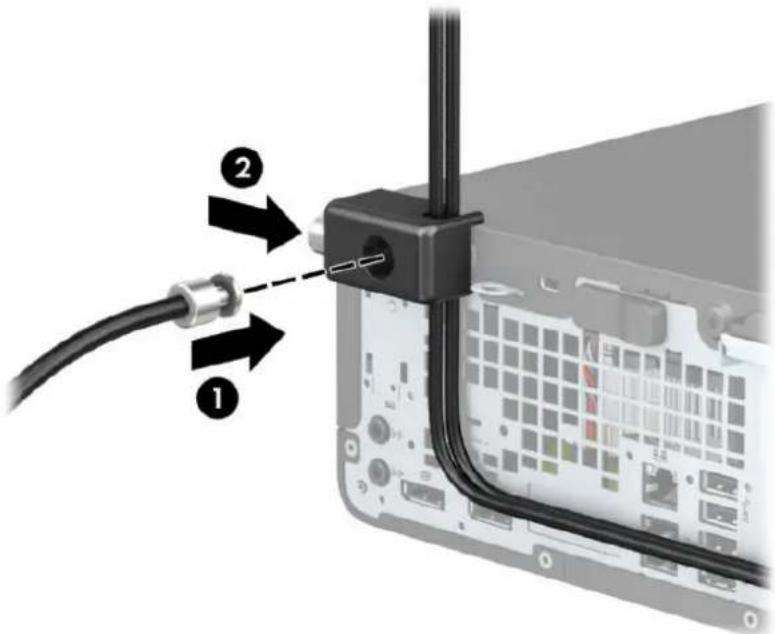

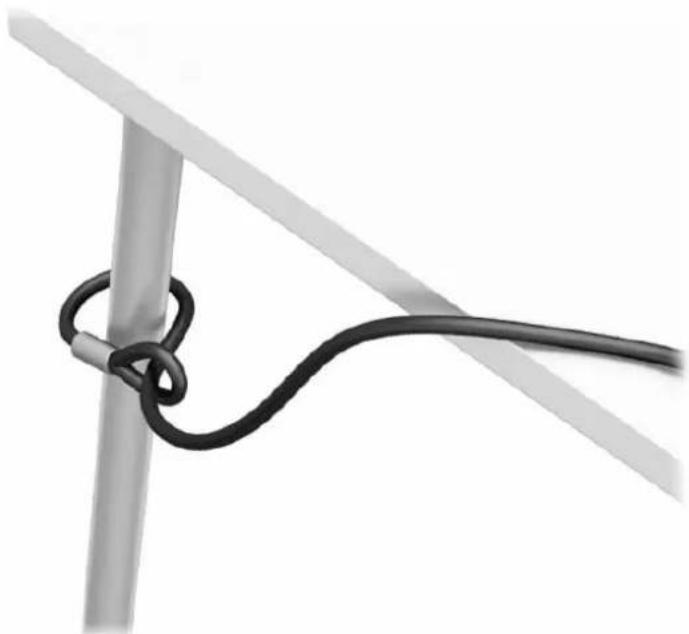

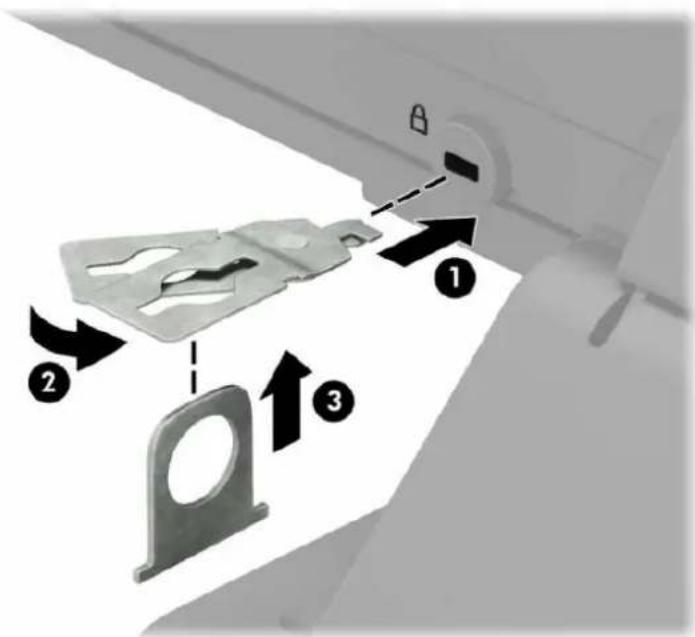

Bezpečnostní zámek pro počítače HP Business V2 34

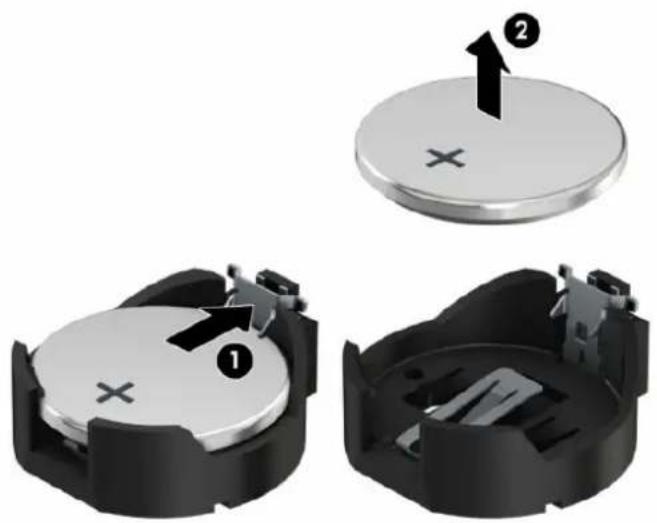

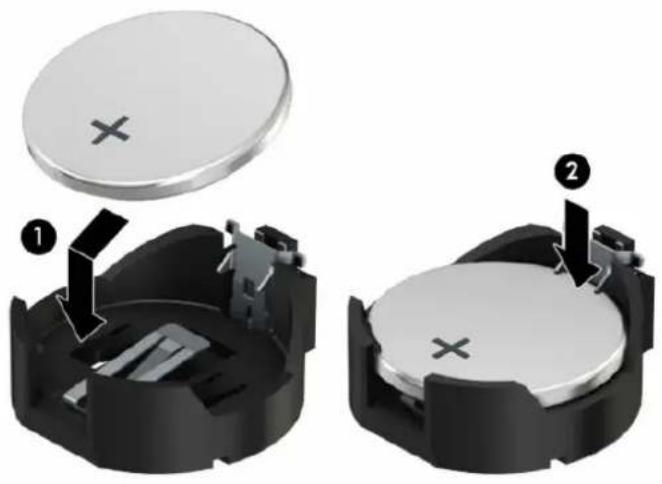

Dodatek A Výměna baterie 39

Dodatek B Elektrostatický výboj 43

Ochrana proti poškození elektrostatickým výbojem 43

Metody uzemnění 43

Dodatek C Pokyny k použití počítače, běžná údržba a příprava k expedici 44

Pokyny k použití počitače a běžná údržba 44

Bezpečné zacházení s optickou jednotkou .... 45

Provoz 45

Čištění 45

Bezpečnost 45

Příprava k expedici 45

Dodatek D Usnadnění přístupu 46

Usnadnění přístupu 46

Získání potřebných nástrojů 46

Náš závazek 46

Mezinárodní asociace IAAP (International Association of Accessibility Professionals) 47

Hledání nejlepší technologie usnadnění přístupu 47

Zhodnotte své potřeby 47

Usnadnění přístupu pro produkty HP 47

Normy a legislativa 48

Normy 48

Mandát 376 – EN 301 549 ...... 48

Pokyny k usnadnění přístupu k obsahu webu (WCAG) 48

Legislativa a předpisy 49

USA 49

Zákon o přístupnosti komunikace a video pro 21. století (CVAA) 49

Kanada 50

Evropa 50

Spojené království 50

Austrálie 50

Celosvětově 50

Užitečné zdroje a odkazy o usnadnění přístupu 51

Organizace 51

Vzdělávací instituce 51

Další zdroje o postiženích 51

Odkazy HP 51

Kontaktování podpory 52

Rejstřík 53

1 Vlastnosti produktu

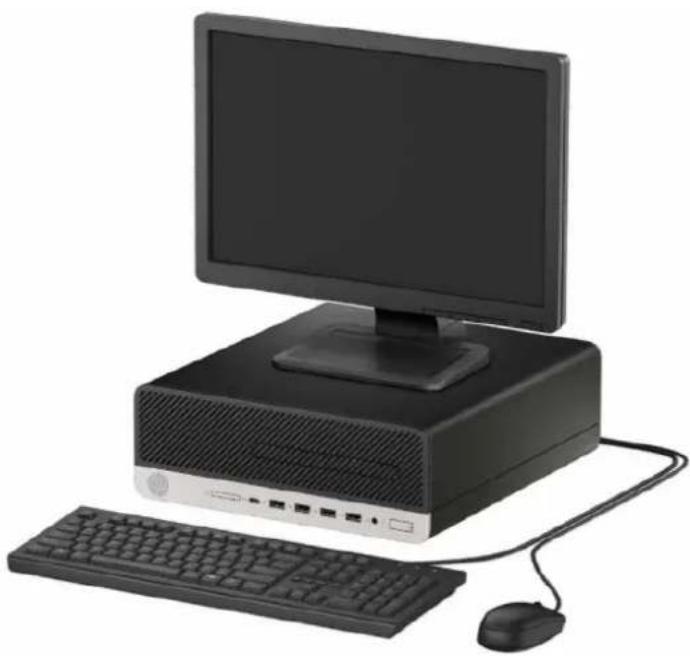

Funkce standardní konfigurace

Funkce se mohou lišit v závislosti na modelu. Pro pomoc podpory a pro další informace o hardwaru a softwaru, instalovaného na vašem modelu počítače, spustte nástroj HP Support Assistant.

POZNÁMKA: Model tohoto počítače může být použit v orientaci "věž" nebo "stolní počítač".

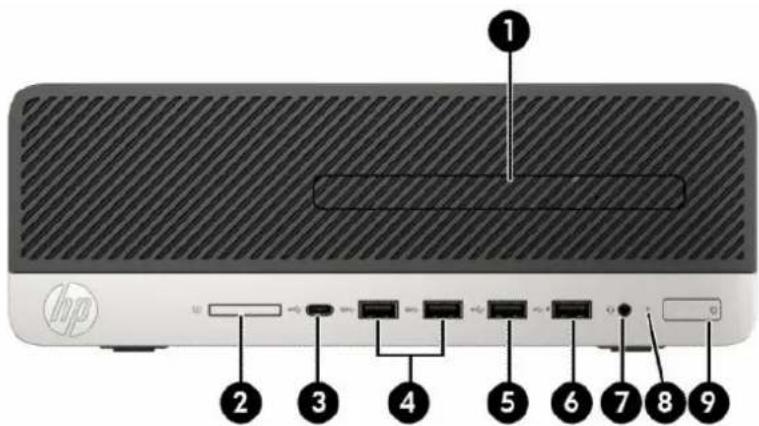

Součásti predního panelu

Konfigurace jednotky se může u jednotlivých modelů lišit. Některé modely jsou vybaveny panelem, který zakrývá tenkou pozici pro optickou jednotku.

Tabulka 1-1 Součásti predního panelu

Součásti Součásti
1 Tenká optická jednotka (pouze vybrané produkty)	6 Port USB s funkcí HP Sleep and Charge***
2 Čtečka paměťových karet (pouze vybrané produkty)	7 Kombinovaný konektor zvukového výstupu (pro sluchátka) / zvukového vstupu (pro mikrofon)****
3 Port USB Type-C s funkcí HP Sleep and Charge* 8 Kontrolka činnosti pevného disku
4 Porty USB SuperSpeed (2)** 9 Tlačitko napájení
5 Port USB
* Slouží k připojení zařízení USB, které má konektor Type-C, přenosu dat a nabíjení většiny produktů, jako je mobilní telefon, kamera, monitor aktivity nebo chytré hodinky, i když je počítač vypnutý.
** Slouží k připojení zařízení s rozhraním USB, například mobilního telefonu, kamery, monitoru aktivity nebo chytrých hodinek, a poskytují vysokorychlostní přenos dat.
*** Slouží k připojení zařízení USB, datovému přenosu a nabíjení většiny produktů, jako je mobilní telefon, kamera, monitor aktivity nebo chytré hodinky, i když je počítač vypnutý.
**** Pokud je zařízení zapojeno do kombinovaného konektoru, zobrazí se dialogové okno. Vyberte typ zařízení, které je připojeno.
POZNÁMKA: Kontrolka tlačitka napájení svítí u zapnutého počítače obvykle bíle. Pokud bliká červeně, vyskytl se u počítače nějaký problém a kontrolka oznamuje diagnostický kód. Význam kódů je popsán v Příručce údržby a servisu.

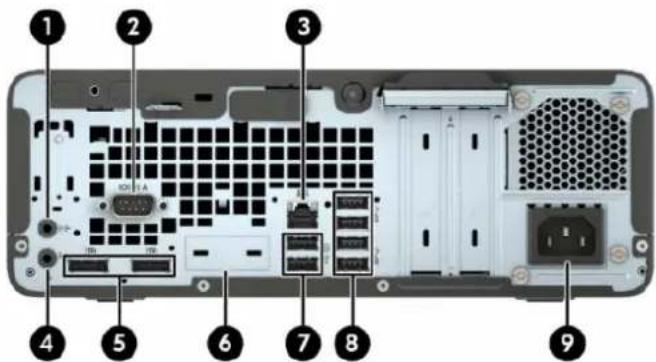

Součásti zadního panelu

Tabulka 1-2 Součásti zadního panelu

Součásti Součásti
1 Zásuvka zvukového vstupu 6 Volitelný port
2 Sériový port (pouze vybrané produkty) 7 Porty USB (2)
3 Konektor RJ-45 (sířový) 8 Porty USB SuperSpeed (4)**
4 Konektor zvukového výstupu pro napájená zvuková zařízení*	9 Konektor napájecího kabelu
5 Konektory DisplayPort monitoru podporující duální režim (2)
* Pokud je zařízení zapojeno do konektoru, zobrazí se dialogové okno. Vyberte typ zařízení, které je připojeno.
** Slouží k připojení zařízení s rozhraním USB, například mobilního telefonu, kamery, monitoru aktivity nebo chytrých hodinek, a poskytují vysokorychlostní přenos dat.
POZNÁMKA: Váš model může mít další volitelné porty, které jsou k dispozici od společnosti HP.Je-li v jedné ze zásuvek systémové desky nainstalována grafická karta, je možno používat videokonektory na grafické kartě a/nebo integrovanou grafickou kartu na systémové desce. O jejich chování rozhodne konkrétní nainstalovaná grafická karta a konfigurace softwaru.Grafickou kartu na systémové desce je možno zakázat změnou nastavení v nástroji Nastavení počítače.

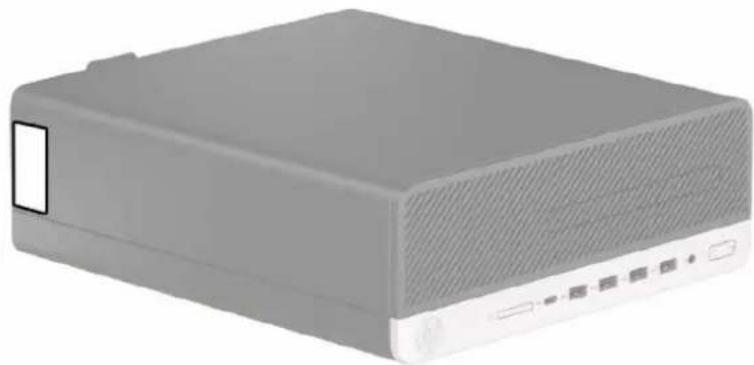

Umístění sériového čísla

Každý počítač má jedinečné sériové číslo a číslo ID produktu, která se nachází na horní části skříně počítače. Rozhodnete-li se obrátit na zákaznickou podporu, tato čísla si připravte.

Konstrukce počítače usnadňuje jeho rozšiřování a případné opravy. Pro některé instalační postupy popsané v této kapitole budete potřebovat křížový šroubovák T15, případně plochý šroubovák.

Varování a upozornění

Než začnete provádět inovace, pozorně si přečtěte všechny související pokyny, upozornění a varování v této příručce.

VAROVÁNÍ! Opatření pro omezení rizika úrazu elektrickým proudem, popálení od horkých ploch nebo vzniku požáru:

Odpojte napájecí kabel od zásuvky střídavého proudu a nechte vnitřní součásti systému vychladnout, než se jich dotknete.

Nezapojujte telekomunikační nebo telefonní konektory do zásuvek řadiče síťového rozhraní (NIC).

Neodpojujte zemnicí kolík napájecího kabelu. Zemnicí kolík je důležitá bezpečnostní součást.

Napájecí kabel zapojte do uzemněné zásuvky, která je za každé situace snadno dostupná.

Abyste omezili riziko vážného zranění, přečtěte si Příručku bezpečné a pohodlné obsluhy. Uživatelům počítače popisuje správné nastavení pracovní stanice a správné držení těla, stejně jako zdravotní a pracovní návyky. Příručka bezpečné a pohodlné obsluhy dále poskytuje důležité bezpečnostní informace pro práci s elektrickými a mechanickými součástmi. Příručku bezpečné a pohodlné obsluhy lze také nalézt na Internetu na adrese http://www.hp.com/ergo.

VAROVÁNÍ! Uvnitř produktu se nacházejí pohyblivé prvky a součásti pod napětím.

Před sejmutím skříně odpojte napájení.

Před opětovným připojením napájení vraťte skřín na místo a zajistěte ji.

DÜLEŽITÉ: Statická elektřina může způsobit poškození elektrických součástí počítače nebo přídavného zařízení. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj. Další informace naleznete v části Elektrostatický výboj na stránce 43.

Když je počítač připojen ke zdroji napájení střídavým proudem, systémová deska je vždy pod napětím. Než otevřete počítač, je třeba odpojit napájecí kabel od zdroje napájení, předejdete tak poškození vnitřních součástí.

Příprava na demontáž

1. Sejměte nebo uvolněte jakékoli bezpečnostní prvky, které brání v otevření počítače.
2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. kompaktní disky nebo jednotky USB flash.
3. Řádně počítač vypněte prostřednictvím operačního systému a vypněte všechna externí zařízení.
4. Vypojte napájecí kabel ze zásuvky střídavého proudu a odpojte všechna externí zařízení.

DÜLEŽITÉ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Než otevřete počítač, je třeba odpojit napájecí kabel od zdroje napájení, předejdete tak poškození vnitřních součástí.

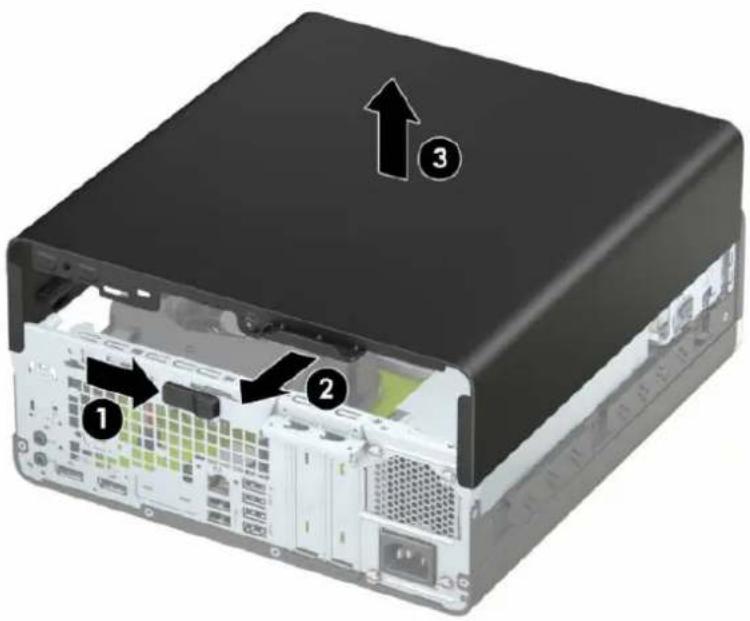

Pro prístup k vnitřním součástem je třeba sejmout prístupový panel.

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Pokud je počítač umístěn na podstavci, sundejte ho z podstavce a sundejte počítač dolů.
3. Posuňte uvolňovací páčku přístupového panelu doprava tak, aby zapadla na místo (1). Poté zasuňte přístupový kryt směrem k zadní části počítače (2) a sejměte jej z počítače (3).

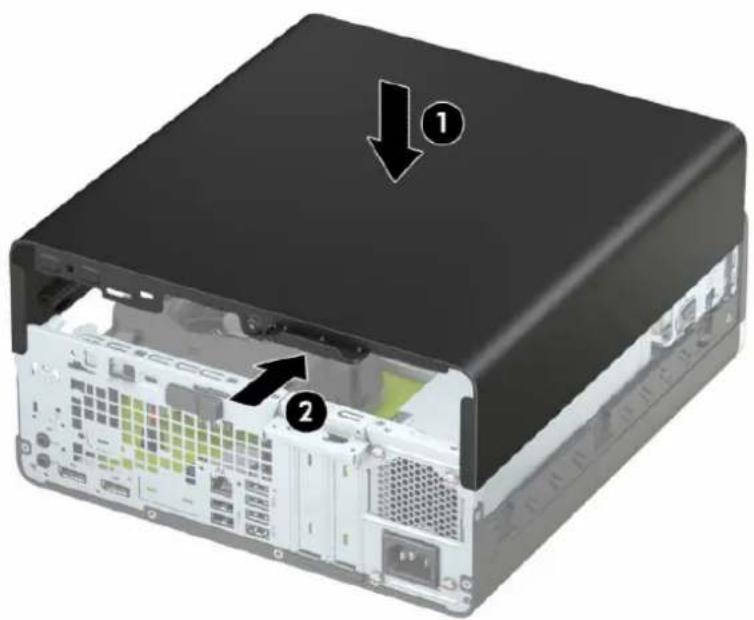

Nasazení krytu počítače

Ujistěte se, zda je páčka přístupového panelu zajištěna na místě, a poté umístěte přístupový kryt na počítač (1) a vysuňte panel dopředu k přední straně počítače (2). Uvolňovací páčku bude automaticky doleva přesunout zpět a přístupový kryt utáhl.

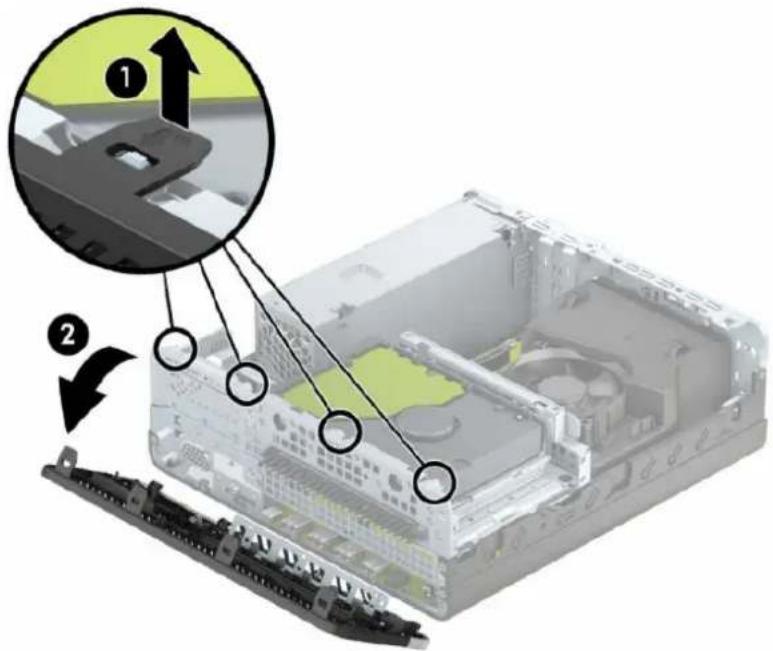

Sejmutí předního panelu

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Pokud je počítač umístěn na podstavci, sundejte ho z podstavce a sundejte počítač dolů.
3. Sejměte kryt počítače. Viz Sejmutí krytu počítače na stránce 6.
4. Zvedněte čtyři výstupky na straně panelu (1) a poté otočením panel sejměte ze skříně počítače (2).

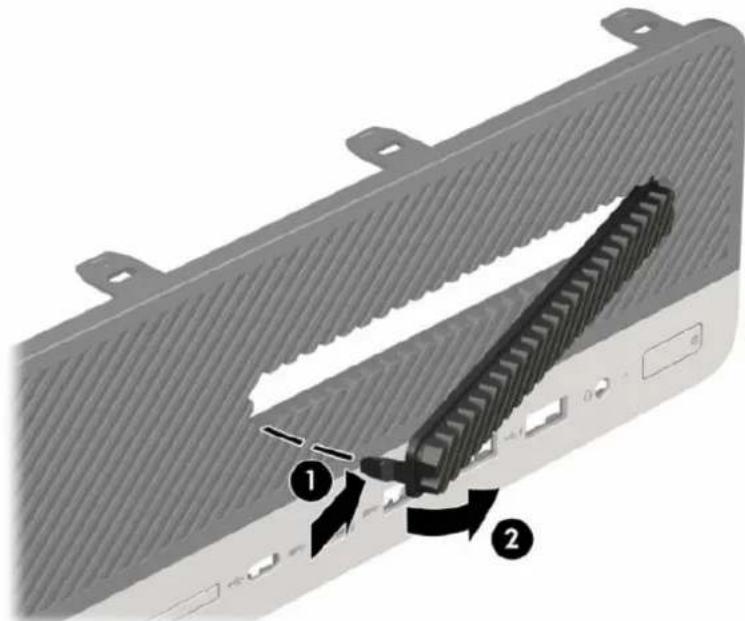

Vyjmutí záslepky pozice optické jednotky

Některé modely jsou krycími záslepkami, které zakrývají pozici pro optickou jednotku. Před instalací optické jednotky záslepku demontujte. Odebrání záslepky:

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Je-li počítač upevněn na podstavci, sundejte jej a položte.
3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

4. Odstraňte čelní panel. Viz část Sejmutí předního panelu na stránce 8.

5. Zatlačte dovnitř západku na levé straně záslepky (1) a pak záslepku otáčením vyjměte z předního panelu (2).

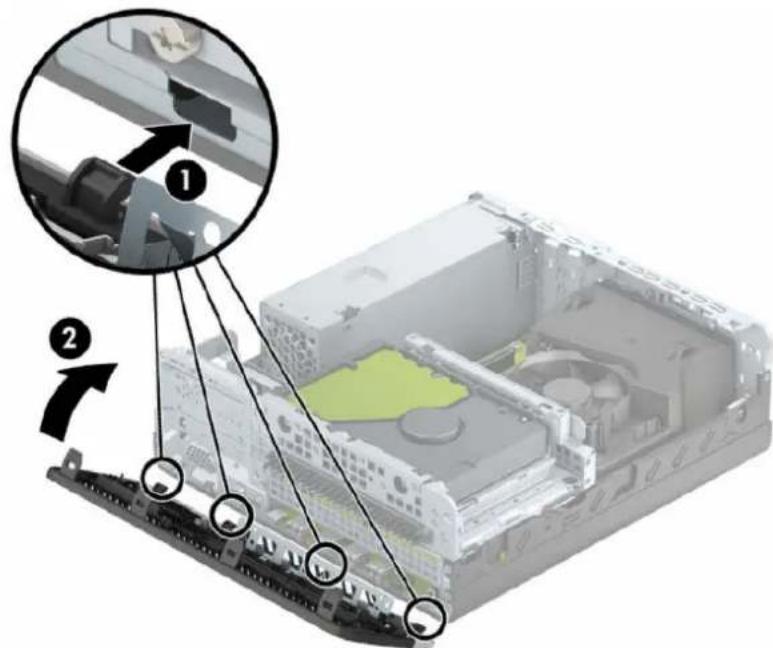

Nasazení čelního panelu

Vložte čtyři háčky na spodní straně panelu do obdélníkových otvorů ve skříni (1) a poté otáčejte horní stranou panelu na skříni (2), až zapadne na místo.

Vyjmutí a instalace volitelného prachového filtru čelního panelu

Některé modely jsou vybaveny čelním panelem s prachovým filtrem. Prachový filtr je třeba pravidelně čistit, aby prach ve filtru nenarušoval tok vzduchu procházející počítačem.

POZNÁMKA: Volitelný prachový filtr čelního panelu je k dispozici u společnosti HP.

Demontáž, čištění a výměna prachového filtru:

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.

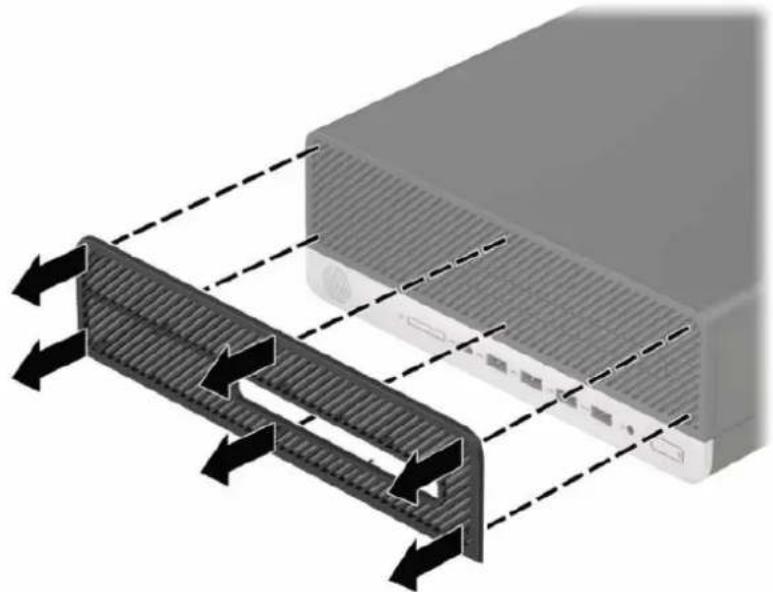

2. Chcete-li odstranit filtr prach, pomocí prstů oddělte filtr z předního panelu v místech západek, viz níže.

1. K vyčištění prachu z filtru použijte měkký štěteček nebo látku. Je-li silně znečištěn, omyjte ho čistou vodou.

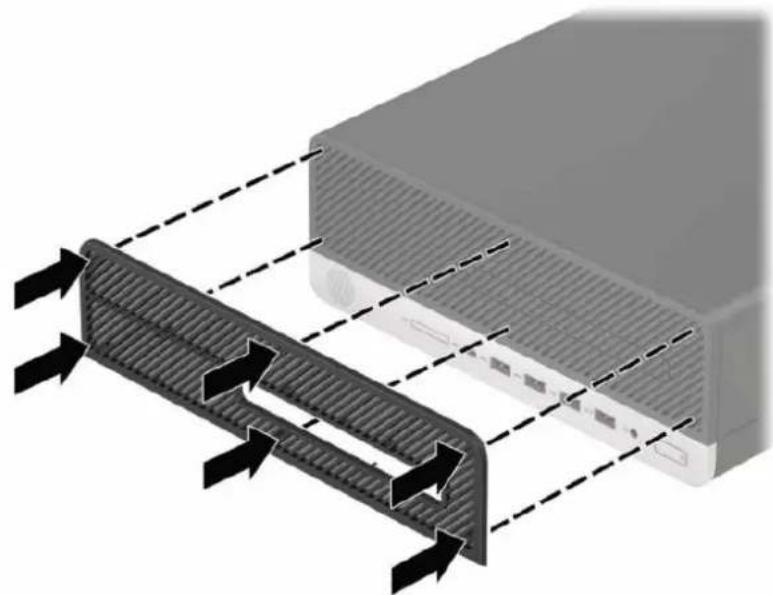

2. K výměně prachového filtru stiskněte filtr pevně na čelním panelu v místech západek, viz níže.

1. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.

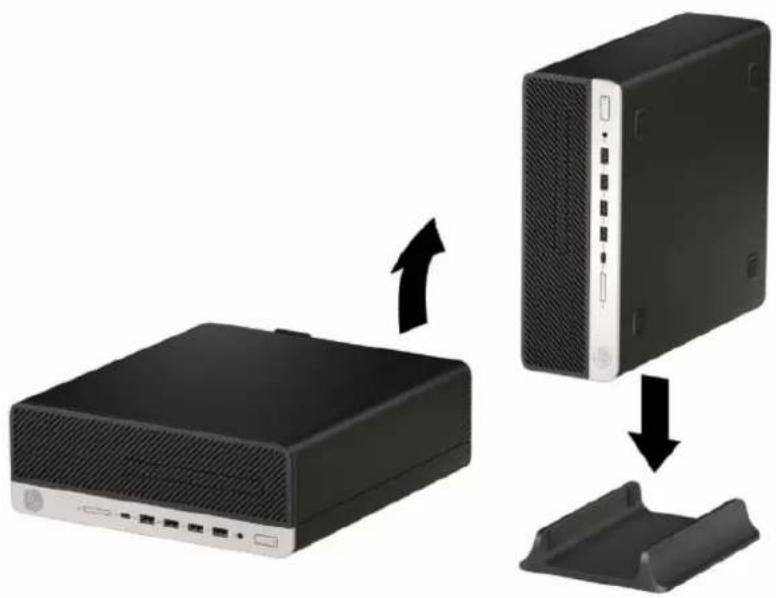

Změna orientace ze stolního počítače na typ tower

Počítač typu Small Form Factor lze použít i v poloze na výšku (tower), pokud od společnosti HP zakoupíte volitelný stojan.

POZNÁMKA: Společnost HP doporučuje počítač v poloze tower stabilizovat pomocí volitelného podstavce.

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Otočte počítač pravou stranou dolů a umístěte jej do volitelného stojanu.

1. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.

POZNÁMKA: Ujistěte se, že na každé straně počítače ponecháte nejméně 10,2 centimetrů (4 palců) volného místa a bez překážek.

1. Znovu připevněte jakékoli bezpečnostní prvky, které jste před přesunutím počítače.

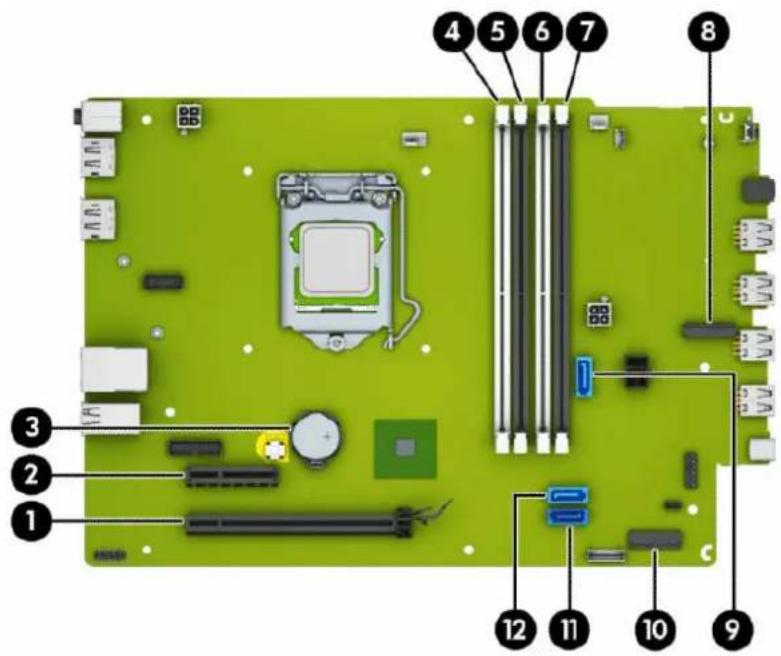

Konektory systémové desky

Konektory pro připojení jednotek k systémové desce můžete určit pomocí následujícího obrázku a tabulky.

Tabulka 2-1 Konektory systémové desky

Polo žka	Konektor systémové desky Štítek systémové desky Barva Součást
1 PCI Express ×16 X16PCIEXP Černá Rozšířující karta
2 PCI Express ×4 X4PCIEXP Černá Rozšířující karta
3 Baterie BAT Černá Baterie
4 DIMM4 (kanál A) DIMM4 Bílá Paměťový modul
5 DIMM3 (kanál A) DIMM3 Černá Paměťový modul
6 DIMM2 (kanál B) DIMM2 Bílá Paměťový modul
7 DIMM1 (kanál B) DIMM1 Černá Paměťový modul
8 M.2 SSD		SSD	Černá Paměťová karta M.2 SSD
9	SATA 3.0	SATA1	Světle modrá	Optická jednotka
10	M.2 WLAN	WLAN	Černá Karta M.2 WLAN
11	SATA 3.0	SATA0	Tmavě modrá	Pevný disk
12	SATA 3.0	SATA1	Světle modrá	Tlačitko vysunutí

Upgradování systémové paměti

Počítač se dodává s paměťovými moduly DIMM (Dual Inline Memory Module) typu DDR4-SDRAM (4x zdvojnásobený datový tok, synchronní dynamická paměť s náhodným přístupem).

Zásuvky pro paměťový modul na systémové desce jsou osazeny alespoň jedním předinstalovaným paměťovým modulem. Chcete-li rozšířit paměť na maximální možnou míru, můžete systémovou desku osadit až 64 GB paměti konfigurovanými ve vysoce výkonném dvoukanálovém režimu.

Aby systém správně fungoval, musí moduly DIMM odpovídat následujícím technickým údajům:

• Oborově standardní s 288 kolíky
  • Technologie unbuffered non-ECC PC4-19200 DDR4-2400/2666 MHz-compliant
• Paměťové moduly DDR4-SDRAM, 1,2 V
  • Latence CAS 17 DDR4 2 400/2 666 MHz (časování 17-17-17)
  Povinné informace o specifikaci SPD JEDEC

Počítač podporuje:

• Paměťové technologie bez funkce ECC 512 Mb, 1 Gb, 2 Gb a 4 Gb
• Jednostranné a oboustranné paměťové moduly

- Paměťové moduly sestavené ze zařízení ×8 a ×16 DDR; paměťové moduly sestavené ze zařízení ×4 SDRAM podporovány nejsou

POZNÁMKA: Pokud nainstalujete nepodporované paměťové moduly, systém nebude fungovat správně.

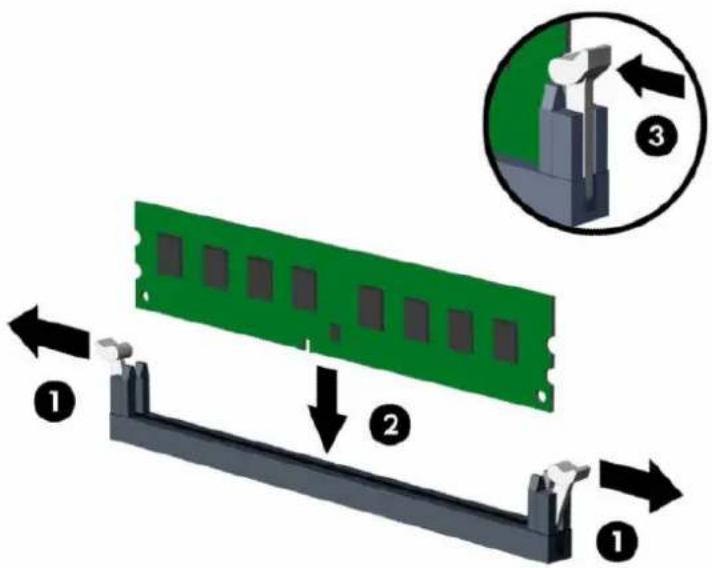

Instalace pamětového modulu

Na systémové desce jsou čtyří zásuvky pro paměťové moduly, přičemž na každý kanál připadají dvě. Zásuvky jsou označené jako DIMM1, DIMM2, DIMM3 a DIMM4. Zásuvky DIMM1 a DIMM2 pracují v paměťovém kanálu B, zásuvky DIMM3 a DIMM4 v paměťovém kanálu A.

Systém bude v závislosti na způsobu instalace modulů DIMM automaticky pracovat v jednokanálovém, dvoukanálovém nebo flexibilním režimu.

POZNÁMKA: Konfigurace jednokanálové a nevyrovnané dvoukanálové paměti bude mít za následek podřadný grafický výkon.

• Jsou-li zásuvky pro moduly DIMM osazeny pouze v jednom kanálu, bude systém pracovat v jednokanálovém režimu.
• Systém bude pracovat ve výkonnějším dvoukanálovém režimu, pokud bude celková kapacita paměti modulů DIMM v kanálu A shodná s celkovou kapacitou paměti modulů DIMM v kanálu B. Technologie modulů se však u jednotlivých kanálů může lišit. Pokud bude například kanál A osazen dvěma paměťovými moduly DIMM s kapacitou 1 GB a kanál B jedním modulem DIMM s kapacitou 2 GB, bude systém pracovat v dvoukanálovém režimu.
  Pokud nebude celková kapacita paměťových modulů DIMM v kanálu A shodná s celkovou kapacitou paměti modulů DIMM v kanálu B, bude systém pracovat v univerzálním režimu. V univerzálním režimu kanál osazený menším množstvím paměti popisuje celkové množství paměti přírazené k duálnímu kanálu, zbytek je přírazen k jednomu kanálu. K dosažení optimální rychlosti by měly být kanály vyváženy tak, aby bylo největší množství paměti rozloženo mezi oběma kanály. Pokud má jeden z kanálů více paměti než druhý, mělo by být více paměti přírazeno kanálu A. Pokud například osazujete zásuvky jedním modulem DIMM s kapacitou 2 GB a třemi moduly DIMM s kapacitou 1 GB, kanál A by měl být osazen jedním modulem DIMM s kapacitou 2 GB a jedním modulem DIMM s kapacitou 1 GB a kanál B

zbylými dvěma moduly DIMM s kapacitou 1 GB. V této konfiguraci poběží 4 GB paměti v dvoukanálovém režimu a 1 GB paměti v jednokanálovém režimu.

Maximální operační rychlost je ve všech režimech určována nejpomalejším modulem DIMM v systému.

DÜLEŽITÉ: Odpojte napájecí kabel a před přidáváním nebo odebíráním paměťových modulů počkejte přibližně 30 sekund, než se napětí vybije. Bez ohledu na stav zapnutí jsou paměťové moduly vždy pod napětím, dokud je počítač připojen k aktivní zásuvce střídavého proudu. Přidáním nebo odstraněním paměťových modulů v době, kdy je systém pod napětím, můžete paměťové moduly nebo systémovou desku neopravitelně poškodit.

Zásuvky paměťových modulů mají pozlacené kovové kontakty. Při přidávání další paměti je důležité použít paměťové moduly s pozlacenými kovovými kontakty, které jsou odolné proti korozi a oxidaci způsobené kontaktem mezi různými kovy.

Statická elektrina může způsobit poškození elektronických součástí počítače nebo volitelných karet. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj. Další informace naleznete v části Elektrostatický výboj na stránce 43.

Při manipulaci s paměťovými moduly se nedotýkejte vodivých kontaktů. Mohlo by dojít k poškození modulu.

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

VAROVÁNÍ! Chcete-li snížit riziko zranění osob z důvodu popálení od horkých ploch, nechte vnitřní součásti systému vychladnout, než se jich dotknete.

1. Otevřete obě západky na zásuvce pamětového modulu (1) a vložte do zásuvky pamětový modul (2). Stiskněte modul do zásuvky tak, aby byl zcela zasunut a řádně usazen. Oveřte, zda jsou západky v uzavřené poloze (3).

POZNÁMKA: Paměťový modul lze nainstalovat pouze jedním způsobem. Přiložte drážku na modulu k výstupku na zásuvce pro paměťový modul.

Černé zásuvky pro moduly DIMM osad'te dříve, než osadíte bílé.

Aby bylo dosaženo maximálního výkonu, osad'te zásuvky tak, aby se kapacita paměti co nejrovnoměrněji rozdělila mezi kanál A a kanál B.

1. Při instalaci dalších modulů opakujte krok 3.
2. Sejměte přístupový kryt počítače.
3. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač. Počítač by měl automaticky rozpoznat přidanou paměť.
4. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování přístupového krytu.

Vyjmutí nebo instalace rozšiřující karty

Počítač je vybaven jednou rozšiřující zásuvkou PCI Express ×4 a jednou rozšiřující zásuvkou PCI Express ×16.

POZNÁMKA: Sokety PCI Express podporují pouze karty s nízkým profilem.

Do soketu PCI Express ×16 lze nainstalovat rozšiřující soket PCI Express ×1, ×4, ×8 nebo ×16.

U konfigurací s duální grafickou kartou musí být první (primární) karta nainstalována do zásuvky PCI Express ×16.

Postup při vyjmutí, výměně nebo přidání rozšiřující karty:

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.

2. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.

3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

4. Najděte na systémové desce správnou prázdnou rozšířující zásuvku a odpovídající rozšířující slot v zadní části počítačové skríně.

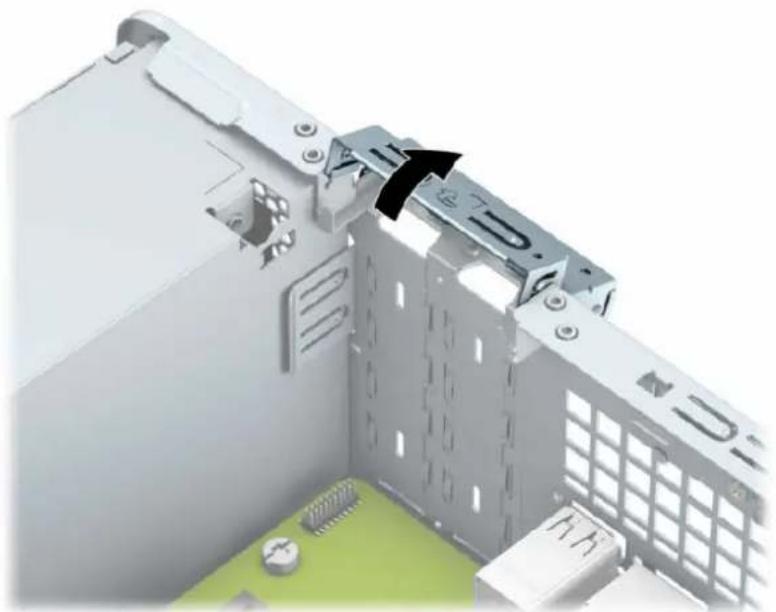

5. Uvolňovací západku krytu zásuvky otočte do otevřené polohy.

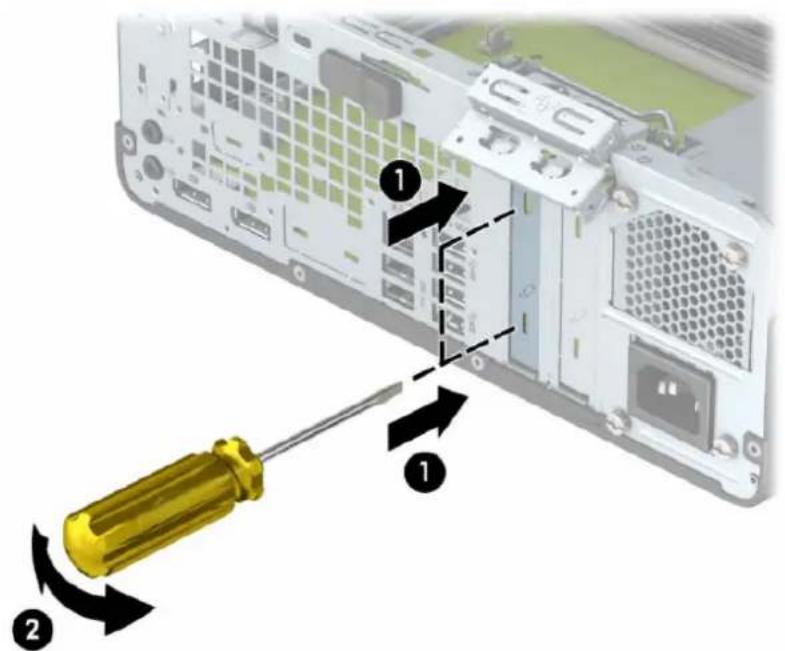

1. Před vložením rozšiřující karty odstraňte kryt rozšiřujících slotů nebo vloženou rozšiřující kartu.

POZNÁMKA: Před odebráním nainstalované rozšiřovací karty odpojte všechny kabely, které mohou být k rozšiřovací kartě připojeny.

a. Pokud instalujete rozšiřující kartu do prázdné zásuvky, vyjměte kryt příslušné rozšiřující zásuvky na zadní straně skříně. Zasuňte plochý šroubovák do zásuvky na zadním krytu rozšiřující zásuvky (1) a následně zatlačte šroubovákem jemně tam a zpět a odstraňte jej (2).

b. Pokud odstraňujete kartu PCI Express ×4, uchopte kartu za její strany a současně ji opatrně naklánějte dopředu a dozadu, dokud se její konektor s kontakty nevysune ze zásuvky. Kartu zvedněte přímo vzhůru ze skřině (1) a potom ven z vnitřku skřině (2), abyste ji odstranili. Dejte pozor, aby se karta při vytahování nepoškrábala o jiné součásti počítače.

c. Pokud odstraňujete kartu PCI Express ×16, odklopte upevňovací páčku v zadní části rozšířující zásuvky a opatrně naklánějte kartu dopředu a dozadu (1), dokud se její konektor s kontakty nevysune ze zásuvky. Kartu zvedněte přímo vzhůru ze skříně (2) a potom ven z vnitřku skříně (3), abyste ji odstranili. Dejte pozor, aby se karta při vytahování nepoškrábala o jiné součásti počítače.

1. Odstraněnou kartu uložte do antistatického obalu.

2. Pokud neinstalujete novou rozšiřovací kartu, zakryjte otevřený slot krytem rozšiřovacího slotu.

DÜLEŽITÉ: Po vyjmutí rozšiřující karty je třeba kartu nahradit novou kartou nebo krytem rozšiřující karty, aby byly vnitřní komponenty při provozu správně chlazeny.

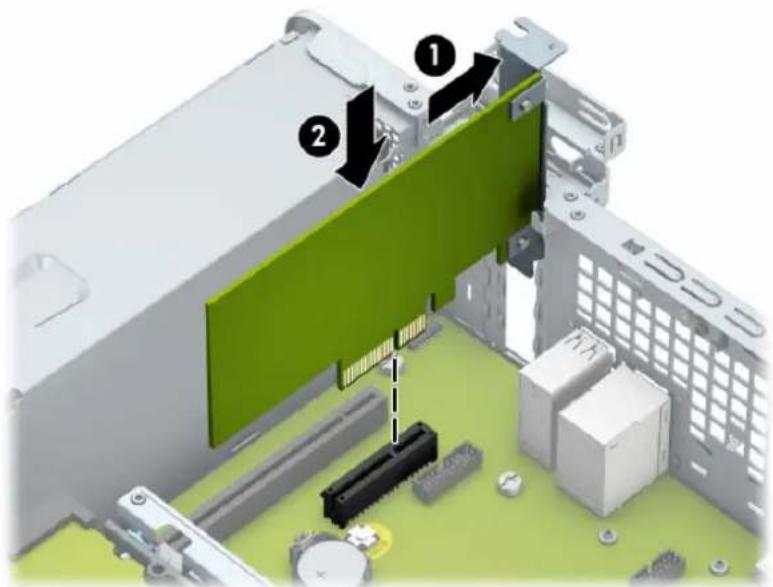

1. Chcete-li nainstalovat novou rozšiřovací kartu, přidržte ji těsně nad rozšiřovací zásuvkou na systémové desce a poté ji posuňte k zadní části skříně (1) tak, aby spodní část okraje karty zapadla do zářezu ve skříni. Zatlačte kartu přímo do rozšiřující zásuvky na systémové desce (2).

POZNÁMKA: Při instalaci rozšiřovací karty kartu pevně přitlačte, aby celý konektor zapadl do zásuvky rozšiřovací karty.

1. Zajistěte rozšiřující kartu sklopením západky zajištující kryt zásuvky do původní polohy.

1. V případě potřeby připojte k nainstalované kartě externí kabely. V případě potřeby připojte k systémové desce interní kabely.

2. Nasad'te kryt počítače zpět.

3. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.

4. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.
5. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.
6. V prípadě potřeby provedte znovu konfiguraci počítače.

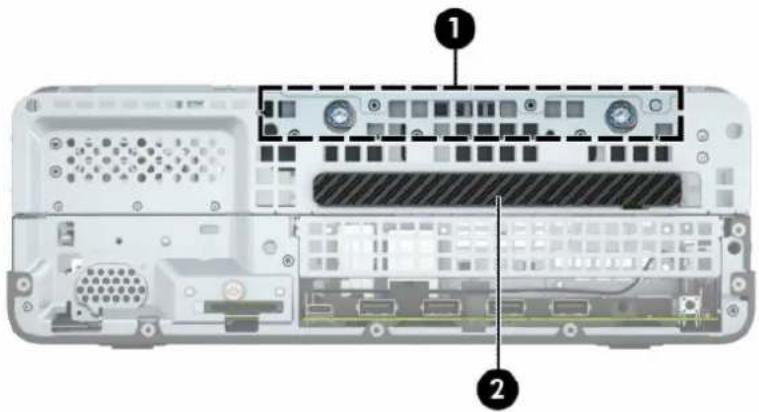

Umístění jednotek

Tabulka 2-2 Umístění jednotek

Umístění jednotek

1 Pozice pro 3,5palcový pevný disk

2 Pozice pro 9,5mm tenkou optickou jednotku

POZNÁMKA: Konfigurace jednotek v počitači se může lišit od konfigurace uvedené na obrázku výše.

Vyjmutí a instalace jednotek

Při instalaci jednotek se řídte těmito pokyny:

Primární pevný disk Serial ATA (SATA) musí být připojen na tmavomodrý primární SATA konektor na systémové desce označený SATA0.
Optickou jednotku připojte ke světle modrému konektoru SATA, označenému SATA1, na systémové desce.

DÜLEŽITÉ: V zájmu zabránění ztráty dat a poškození počítače dodržujte tato opatření:

Když vkládáte nebo odstraňujete některou jednotku, řádně vypněte operační systém, vypněte počítač a odpojte napájecí kabel. Neodstraňujte jednotky, dokud je počítač zapnutý nebo v úsporném režimu.

Před manipulací s jednotkou se ujistěte, že nenesete elektrostatický náboj. Při manipulaci s jednotkou se nedotýkejte konektoru. Další informace o tom, jak zabránit poškození elektrostatickým nábojem, naleznete v části Elektrostatický výboj na stránce 43.

Zacházejte s jednotkou opatrně; neupustte ji.

Při vkládání jednotky nepoužívejte hrubou sílu.

Nevystavujte pevný disk působení tekutin, extrémních teplot nebo produktů vytvářejících magnetické pole, jako jsou monitory či reproduktory.

Pokud je třeba zaslat jednotku poštou, zabalte ji do bublinové fólie nebo jiného ochranného obalu a označte balení nápisem „Křehké: Vyžaduje opatrné zacházení.“

Vyjmutí 9,5mm tenké optické jednotky

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.

2. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.

3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

4. Ze zadní části optické jednotky vypojte napájecí kabel (1) a datový kabel (2).

DÜLEŽITÉ: Při demontáži kabelů táhněte za západku nebo konektor namísto za samotný kabel, abyste se vyhnuli poškození.

1. Zelenou uvolňovací západku na pravé zadní straně jednotky zatlačte směrem ke středu jednotky (1) a jednotku vysuňte dopředu a ven z pozice (2).

Instalace 9,5mm tenké optické jednotky

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.
3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

4. Pokud tenkou optickou jednotku instalujete do pozice zakryté záslepkou, odstraňte nejprve čelní panel a pak záslepku. Další informace naleznete v části Vyjmutí záslepky pozice optické jednotky na stránce 8.

5. Vyrovnejte malé kolík na uvolňující západce s malým otvorem po straně jednotky a západku pevně zatlačte do jednotky.

1. Optickou jednotku zcela zasuňte přes přední panel do pozice (1) tak, aby západka na zadní straně jednotky zacvakla na místě (2).

1. Připojte napájecí (1) a datový kabel (2) k zadní straně jednotky.

1. Opačný konec datového kabelu připojte ke světlemodrému konektoru SATA (s označením SATA1) na systémové desce.

POZNÁMKA: Konektory pro připojení jednotek k systémové desce můžete určit pomocí obrázku v části Konektory systémové desky na stránce 13.

1. Pokud byl čelní panel odstraněn, vraťte jej na místo.
2. Nasad'te kryt počítače zpět.
3. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
4. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.
5. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.

Vyjmutí a opětovná montáž 3,5palcového pevného disku

POZNÁMKA: Před vyjmutím původního pevného disku nezapomeňte zálohovat data, abyste je pak mohli přenést na nový disk.

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.

3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

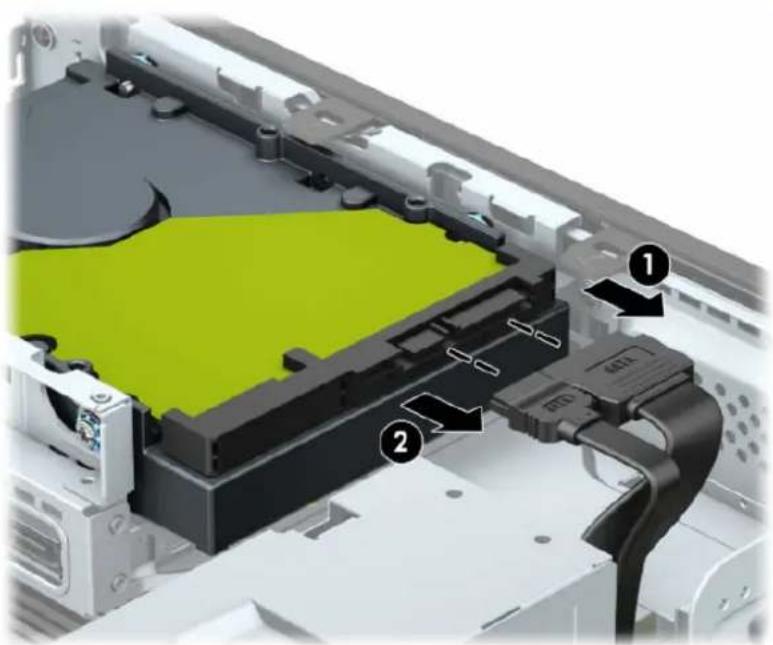

4. Ze zadní části pevného disku vypojte napájecí kabel (1) a datový kabel (2).

DÜLEŽITÉ: Při demontáži kabelů táhněte za západku nebo konektor namísto za samotný kabel, abyste se vyhnuli poškození.

1. Vytáhněte uvolňující páčku vedle zadní strany pevného disku směrem od disku (1). Tlačte na uvolňovací páčku a současně posunujte disk vpřed, dokud se nezastaví, poté ji zvedněte a jednotku vyjměte z pozice (2).

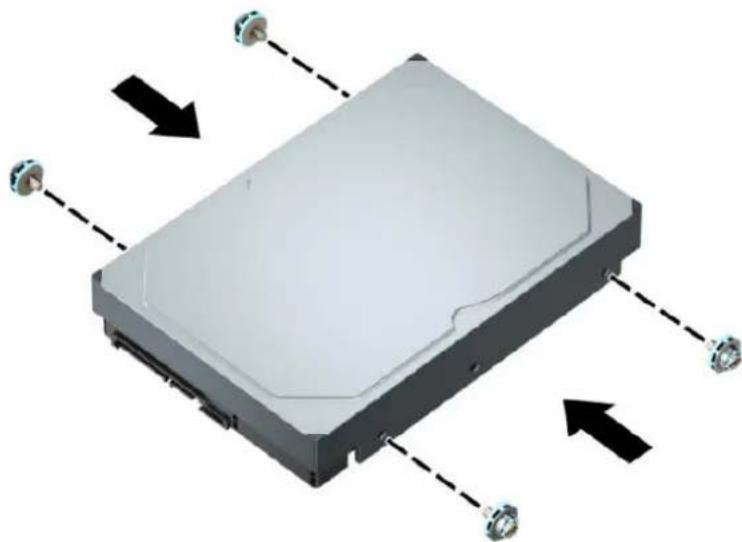

1. Upevňovací šrouby zašroubujte po stranách pevného disku pomocí standardních stříbrnomodrých montážních šroubů 6-32.

POZNÁMKA: Pokud vyměňujete 3,5palcový pevný disk, k připevnění nového pevného disku použijte montážní šrouby z původního kusu.

Od společnosti HP můžete zakoupit náhradní upevňovací šrouby.

- Zašroubujte čtyři stríbrnomodré montážní šrouby 6-32 (po dvou na obou stranách jednotky).

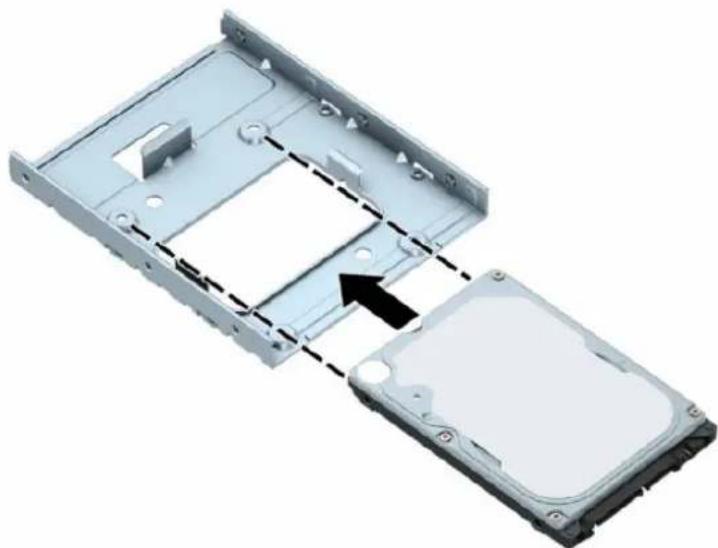

- S pomocí adaptérové konzoly jako na níže uvedeném příkladu můžete také nainstalovat 2,5palcový pevný disk do pozice 3,5-palcové jednotky.

—Zasuňte 2,5palcovou jednotku do konzoly 3,5palcového adaptéru.

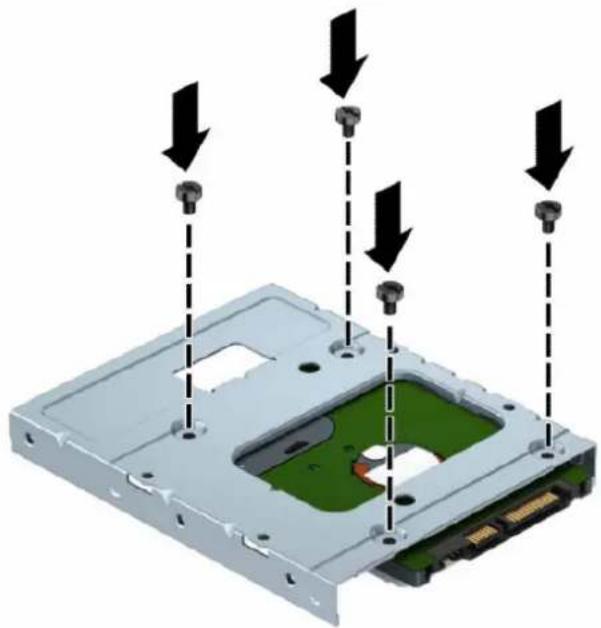

—Připevněte disk do pozice adaptérové konzoly tak, že zašroubujete čtyři černé šrouby M3 adaptérové konzoly skrz spodní stranu konzoly a do disku.

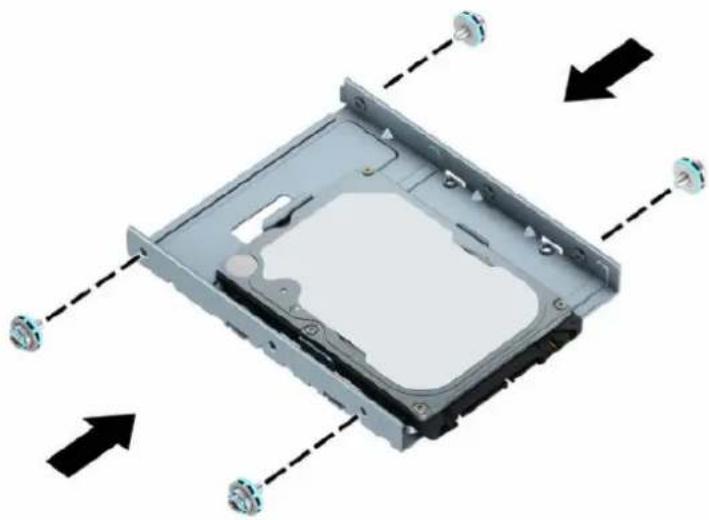

–Zašroubujte čtyři stříbrnomodré upevňovací šrouby 6-32 do konzoly adapútéru (dva na každou stranu konzoly).

1. Montážní šrouby zarovnejte s drážkami na modulu jednotek ve skříni klece diskové jednotky, zatlačte pevný disk do pozice a pak jej posuňte zpět, dokud se nezastaví a nezapadne na místo.

1. Do zadní části pevného disku zapojte napájecí kabel (1) a datový kabel (2).

POZNÁMKA: Aby nedocházelo k potížím s fungováním pevného disku, musí být datový kabel primárního pevného disku připojen k tmavomodrému konektoru na systémové desce s označením SATAO.

1. Nasad'te kryt počítače zpět.

2. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.

3. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.

4. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.

Vyjmutí a instalace paměťového karty M.2 SSD

POZNÁMKA: Počítač podporuje karty M.2 SSD 2230 a 2280.

1. Příprava na demontáž. Viz část Příprava na demontáž na stránce 5.
2. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.
3. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.
4. Odstraňte čelní panel.
5. Odpojte napájecí a datové kabely od zadní části všech jednotek v kleci diskové jednotky.
6. Výjmutí klece jednotek. Uvolňovací páčku na levé straně klece stiskněte směrem ke kleci (1), zvedněte levou stranu klece nahoru a pryč ze skříně (2) a poté posuňte pravou stranu klece ven ze skříně (3).

1. Chcete-li odebrat pamětovou kartu M.2 SSD, odstraňte mřížku (1), odstraňte konzolu (2) odšroubujte šroub (3), který upevňuje kartu, nadzvedněte okraj karty vzhůru ze skříně (4) a poté vysuňte zařízení z konektoru systémové desky (5).

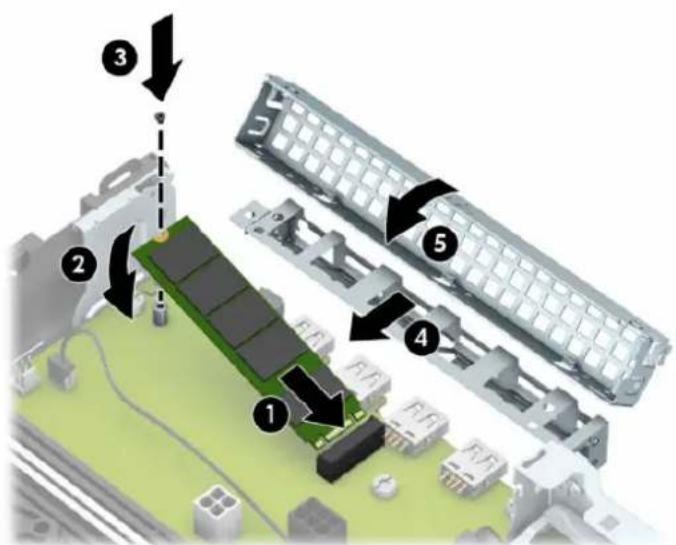

1. Chcete-li instalovat paměťovou kartu M.2 SSD, zasuňte kolíky na kartě do konektoru systémové desky a současně podržte kartu přibližně ve 30° úhlu (1). Druhý konec karty zatlačte směrem ke skříni (2), kartu zajistěte šroubem (3), vraťte na místo konzolu (4) a poté vraťte zpět mřížku (5).

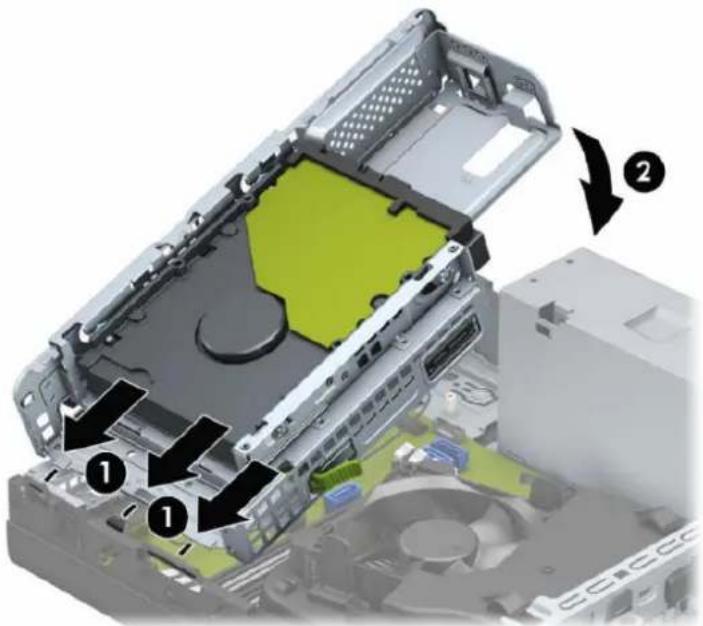

1. Vyměňte klec diskové jednotky. Zasuňte výstupky na pravé straně klece diskové jednotky do štěrbin ve skříni (1) a poté stiskněte klávesu na levé straně klece diskové jednotky směrem dolů do skříně (2).

1. Připojte napájecí a datové kabely ke všem jednotkám do klece diskové jednotky.
2. Nasad'te čelní panel.
3. Nasad'te kryt počítače zpět.
4. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.
5. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.
6. Znovu připevněte jakékoli bezpečnostní prvky, které jste sejmuli při odstraňování krytu.

Instalace bezpečnostního zámku

K zabezpečení počítače lze použít bezpečnostní zámky zobrazené níže a na následujících stránkách.

Zabezpečovací kabel

Bezpečnostní zámek pro počítače HP Business V2

Bezpečnostní zámek pro počitače HP V2 slouží k zabezpečení všech zařízení vaší pracovní stanice.

1. Připojte upevňovací prvek bezpečnostního kabelu k počítači pomocí vhodných šroubů pro vaše prostředí (nejsou součástí dodávky) (1) a potom zaklapněte kryt k základně upevňovacího prvku kabelu (2).

1. Obtočte bezpečnostní kabel okolo pevně zajištěného objektu.

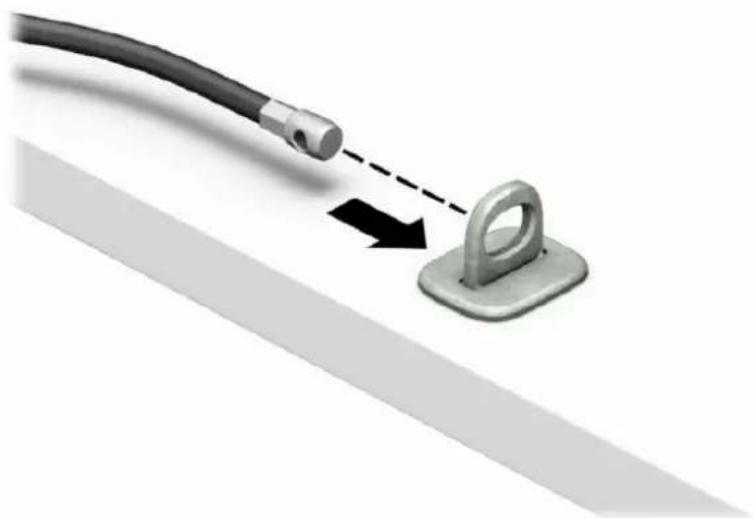

1. Protáhněte bezpečnostní kabel upevňovacím prvkem bezpečnostního kabelu.

1. Roztáhněte dvě ručičky zámku monitoru směrem od sebe a vložte zámek do bezpečnostního slotu na zadní straně monitoru (1), zavřete ručičky k sobě, aby zajistily zámek na místě (2) a protáhněte kabel středem zámku monitoru (3).

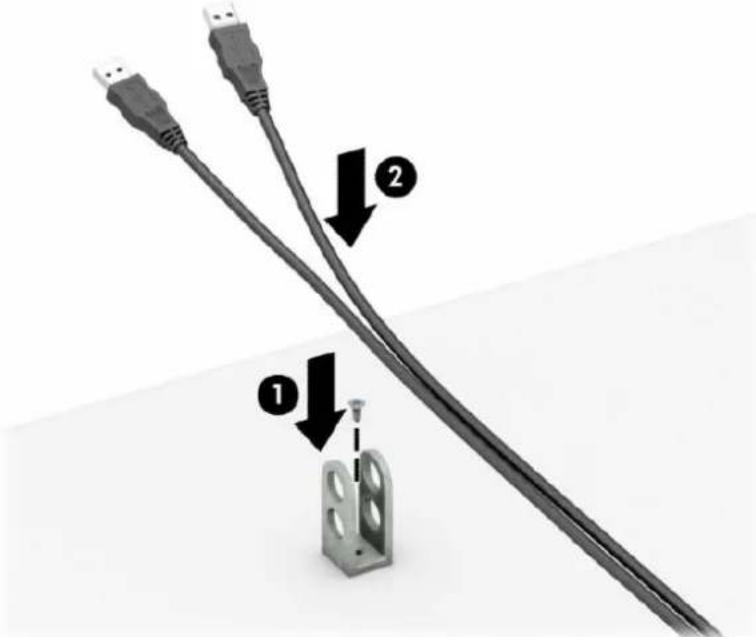

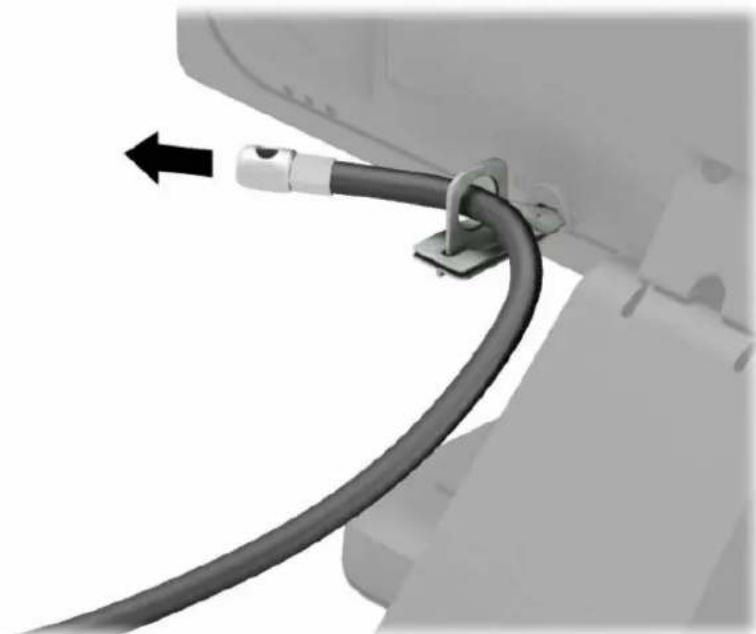

1. Protáhněte bezpečnostní kabel bezpečnostním vodítkem nainstalovaným na monitoru.

1. Připojte upevňovací prvek bezpečnostního kabelu k počitači pomocí vhodných šroubů pro vaše prostředí (nejsou součástí dodávky) (1) a potom umístěte pomocné kabely do základny spojovacího prvku (2).

1. Protáhněte bezpečnostní kabel otvory ve spojovacím prvku přídavného kabelu.

1. Dodaným šroubem přišroubujte zámek ke skříni.

1. Konec bezpečnostního kabelu se zástrčkou vložte do zámku (1) a stiskněte tlačitko k aktivaci zámku (2). Zámek lze otevřít pomocí dodaného klíče.

1. Po dokončení všech kroků budou všechna zařízení vaší pracovní stanice zajištěna.

Baterie, která je součástí počítače, napájí systémové hodiny. Při výměně použijte baterii odpovídající té, která byla v počítači nainstalována původně. Počítač je dodáván s knoflíkovou baterií s lithiovým 3voltovým článkem.

VAROVÁNÍ! Počítač obsahuje interní lithiomanganovou baterii. Při nesprávném zacházení s baterií hrozí nebezpečí popálení a poleptání. Riziko zranění je možné snížit dodržováním následujících zásad:

Nepokoušejte se nabíjet baterii.

Nevystavujte teplotám vyšším než 60 °C (140 °F).

Nerozebírejte. Nerozbíjejte. Neprorážejte. Nezkratujte vnější kontakty. Nevhazujte do ohně ani do vody.

Při výměně baterie používejte pouze náhradní díl společnosti HP určený pro tento výrobek.

DÜLEŽITÉ: Před výměnou baterie je důležité vytvořit zálohu nastavení počítače v paměti CMOS. Při vyjmutí nebo výměně baterie budou nastavení v paměti CMOS vymazána.

Statická elektrina může zničit elektronické součásti počítače a přídavných zařízení. Před prováděním následujících postupů se proto dotkněte uzemněného kovového předmětu. Odstraníte tak elektrostatický náboj.

POZNÁMKA: Životnost lithiové baterie lze prodloužit připojením počítače k funkční zásuvce střídavého proudu. Lithiová baterie se používá pouze, pokud počítač NENÍ připojen k napájení střídavým proudem.

Společnost HP podporuje recyklaci použité elektroniky, originálních tiskových kazet HP a dobíjecích baterií. Další informace o recyklačních programech viz http://www.hp.com/recycle.

1. Sejměte nebo uvolněte jakékoli bezpečnostní prvky, které brání v otevření počítače.

2. Vyjměte nebo odpojte od počítače všechna vyjímatelná média, např. optické disky nebo jednotky USB Flash.

3. Rádně počítač vypněte prostřednictvím operačního systému a vypněte všechna externí zařízení.

4. Vypojte napájecí kabel ze zásuvky střídavého proudu a odpojte všechna externí zařízení.

DÜLEŽITÉ: Bez ohledu na stav zapnutí je systémová deska vždy pod napětím, dokud je systém připojen k aktivní zásuvce střídavého proudu. Než otevřete počítač, je třeba odpojit napájecí kabel od zdroje napájení, předejdete tak poškození vnitřních součástí.

1. Je-li počítač umístěn na podstavci, sundejte jej z podstavce.

2. Odstraňte přístupový kryt počítače. Viz část Sejmutí krytu počítače na stránce 6.

3. Na systémové desce najděte baterii a držák baterie.

POZNÁMKA: U některých modelů počítačů je k získání přístupu k baterii třeba vyjmout určitou vnitřní součást.

1. Podle následujících pokynů (v závislosti na typu držáku baterie na systémové desce) výměnu baterie dokončete.

Typ 1

a. Vyjměte baterii z držáku.

b. Zasuňte náhradní baterii do polohy, kladnou stranou vzhůru. Držák baterie baterii automaticky zajistí ve správné poloze.

Typ 2

a. Uvolněte baterii z držáku stlačením kovové západky vyčnívající nad jedním okrajem baterie (1). Jakmile se baterie uvolní, vytáhněte ji z držáku (2).

b. Chcete-li vložit novou baterii, zasuňte jeden její okraj pod okraj držáku. Kladný pól musí být nahoře (1). Zatlačte na druhý okraj baterie tak, aby západka zaklapla (2).

a. Odtáhněte svorku (1), která baterii zajištuje na místě, směrem dozadu a vyjměte baterii (2).

b. Vložte novou baterii a znovu ji upevněte v držáku.

POZNÁMKA: Po výměně baterie provedte následující kroky.

1. Nasad'te kryt počítače zpět.

2. Pokud se počítač nacházel na podstavci, umístěte jej zpět na podstavec.

3. Znovu připojte napájecí kabel a externí zařízení a poté zapněte počítač.

4. Pomocí nástroje Computer Setup znovu nastavte datum a čas, hesla a všechna speciální nastavení systému.

5. Připevněte zpět jakékoli bezpečnostní prvky, které jste vyjmulí při odstraňování přístupového krytu počítače.

B Elektrostatický výboj

Výboj statické elektřiny z prstu nebo jiného vodiče může poškodit systémové desky a další zařízení citlivá na statickou elektrinu. Tento typ poškození může snížit očekávanou životnost zařízení.

Ochrana proti poškození elektrostatickým výbojem

Poškození elektrostatickým výbojem můžete zabránit následujícími opatřeními:

Přenášejte a přechovávejte produkty v antistatických obalech. Zabráníte tak přímému kontaktu.
- Přechovávejte části citlivé na statickou elektrinu v původních obalech, dokud nedojde k jejich umístění do pracovních stanic zbavených elektrostatického náboje.
- Než součásti vyjmete z obalu, položte je na uzemněnou plochu.
- Nedotýkejte se kolíků, vodičů nebo elektrických obvodů.
Když se dotýkáte součásti nebo zařízení citlivého na statickou elektrinu, bud'te vždy řádně uzemněni.

Metody uzemnění

Existuje několik metod uzemnění. Při manipulaci se součástmi citlivými na statickou elektrinu nebo při jejich instalaci použijte některou z následujících metod nebo jejich kombinaci:

• Používejte zápěstní řemínek připojený zemnicím lankem k uzemněné pracovní stanici nebo počítačové skříni. Zápěstní pásky jsou pružné řemínky, jejichž zemnicí kabely mají minimální odpor 1 megaohm +/- 10 %. V zájmu účinného uzemnění by měl řemínek těsně přiléhat ke kůži.
• Vestoje používejte zemnicí pásky na patu, na špičku nebo na obuv. Pokud stojíte na vodivé podlaze nebo antistatické podložce, noste pásky na obou nohou.
• Používejte vodivé servisní nástroje.
• Používejte prěnosnou servisní sadu se skládací antistatickou pracovní podložkou.

Pokud nemáte k dispozici žádné z uvedených zařízení pro řádné uzemnění, obraťte se na autorizovaného prodejce nebo poskytovatele služeb HP.

POZNÁMKA: Další informace o statické elektrině získáte u autorizovaného prodejce nebo poskytovatele služeb HP.

C Pokyny k použití počítače, běžná údržba a příprava k expedici

Pokyny k použití počítače a běžná údržba

Dodržujte tyto pokyny pro správnou instalaci a údržbu počítače a monitoru:

• Chraňte počítače před nadměrnou vlhkostí, přímým slunečním světlem a teplotními extrémy.
  Počítač uložte na pevnou vodorovnou plochu. Na všech stranách počítače s otvory pro ventilaci a nad monitorem ponechejte nejméně 10,2 centimetrů (4 palců) volného prostoru, aby bylo zajištěno dostatečné proudění vzduchu.
  Nikdy neomezujte proudění vzduchu do počítače zablokováním ventilačních otvorů nebo přívodů vzduchu. Nepokládejte klávesnici se schovanými nožkami přímo k přední části jednotky stolního počítače, neboť byste tím také omezili proudění vzduchu.
  Nikdy s počítačem nepracujte, když je sejmutý přístupový kryt nebo některý kryt rozšířující zásuvky na karty.
• Neskládejte více počítačů na sebe ani je neumístujte příliš blízko vedle sebe, aby se navzájem nezahřívaly prouděním teplého vzduchu.
  Pokud má být počítač používán v samostatné skříni, je třeba v této skříni zajistit přívody vzduchu a ventilační otvory. Zároveň stále platí pokyny uvedené výše.
• Chraňte počítač a klávesnici před tekutinami.
• Nikdy nezakrývejte ventilační otvory na monitoru jakýmikoli materiály.
  Nainstalujte nebo zapněte nástroje správy napájení v operačním systému nebo v rámci jiného softwaru, včetně úsporného stavu.
• Než začnete provádět následující úkony, vypněte počítač:

- Je-li to třeba, zvenku otřete počítač navlhčeným měkkým hadříkem. Čisticí přípravky mohou způsobit odbarvení nebo poškození povrchové úpravy.

- Občas očistěte ventilační otvory na všech stranách počítače s těmito otvory. Prach a další cizorodé částice mohou ucpat ventilační otvory a bránit proudění vzduchu.

Bezpečné zacházení s optickou jednotkou

Při manipulaci s optickou jednotkou nebo při jejím čištění dodržujte následující pokyny.

Provoz

- Během provozu nepohybujte jednotkou. Může to způsobit chybu při čtení.

Nevystavujte jednotku náhlým změnám teplot, uvnitř jednotky by mohla kondenzovat vlhkost. Pokud se náhle změní teplota, zatímco je jednotka zapnutá, počkejte alespoň hodinu, než jednotku zase vypnete. Pokud jednotku vypnete okamžitě, může dojít k chybě při čtení.
Neumístujte jednotku tam, kde bude vystavena vysoké vlhkosti, extrémním teplotám, mechanickým otrésům nebo prímému slunečnímu světlu.

Čištění

• Očistěte panel a ovládací prvky suchým měkkým hadříkem nebo měkkým hadříkem lehce navlhčeným slabým roztokem čisticího prostředku. Nikdy na jednotku přímo nestříkejte čisticí prostředky ve spreji.
  Nepoužívejte rozpouštědla, jako je alkohol nebo benzen, která by mohla poškodit povrchovou úpravu.

Bezpečnost

Pokud do jednotky spadne jakýkoli předmět nebo vnikne tekutina, okamžitě odpojte počítač a nechte jej zkontrolovat autorizovaným poskytovatelem služeb HP.

Příprava k expedici

Při přípravě na expedici počítače se říd'te těmito pokyny:

1. Proved'te zálohu souborů z pevného disku na externí pamětové zařízení. Zajistěte, aby nebyla záložní média při uložení či přepravě vystavena elektrickým či magnetickým impulzům.

POZNÁMKA: Pevný disk se při odpojení napájení systému automaticky zamkne.

1. Vyjměte a uložte všechna vyměnitelná média.

2. Vypněte počítač a externí zařízení.

3. Odpojte napájecí kabel ze zásuvky střídavého proudu a poté z počítače.

4. Odpojte součásti systému a externí zařízení od příslušných zdrojů energie a poté od počítače.

POZNÁMKA: Před přepravou počítače zkontrolujte, zda jsou všechny desky správně umístěny a zajištěny ve slotech pro desky.

1. Zabalte součásti systému a externí zařízení do původních obalů nebo podobných obalů s dostatkem ochranného obalového materiálu.

D Usnadnění přístupu

Usnadnění přístupu

Společnost HP pracuje na tom, aby do svého podnikání přinesla rozmanitost, inkluzi a rovnováhu mezi pracovním a osobním životem a aby se tyto aspekty projevily ve všem, co děláme. Zde je několik příkladů, jak se snažíme o vytvoření inkluzivního prostředí, kde se klade důraz na propojování lidí s technologiemi po celém světě.

Získání potřebných nástrojů

Díky technologiím se může naplno uplatnit lidský potenciál. Technologie usnadnění přístupu odstraní bariéry a pomohou vám svobodně tvořit doma, v práci a v rámci komunity. Technologie usnadnění přístupu pomáhá zvýšit, udržet a zlepšit možnosti funkcí elektronických a informačních technologií. Další informace naleznete v části Hledání nejlepší technologie usnadnění přístupu na stránce 47.

Náš závazek

Společnost HP se zavázala poskytovat takové produkty a služby, které jsou přístupné i osobám s postižením. Tento závazek podporuje naše snažení o rozmanitost a pomáhá nám zajistit, aby technologie přinášely výhody nám všem.

Naším cílem je navrhovat, vyrábět a prodávat takové produkty a služby, které může efektivně využívat kdokoliv, včetně osob s postižením, a to bud samostatně, nebo s příslušnými asistenčními pomůckami.

Abychom těchto cílů dosáhli, stanovují tyto Zásady HP pro usnadnění přístupu sedm základních cílů, které budou společnosti sloužit jako vodítko. Očekává se, že všichni manažeři a zaměstnanci společnosti HP budou tyto cíle a jejich implementaci podporovat v souladu se svými pracovními rolemi a zodpovědnostmi.

Zvyšte povědomí o potížích s přístupností v rámci naší společnosti a zajistěte našim zaměstnancům potřebné školení, aby byli schopni navrhovat, vyrábět, prodávat a dodávat přístupné produkty a služby.
Vytvořte pravidla pro zajištění přístupnosti pro produkty a služby, veďte skupiny vývojářů produktů k zodpovědnosti za implementaci těchto pravidel tam, kde je to možné technicky, ekonomicky a z hlediska konkurenceschopnosti.
Zahrnujte osoby s postižením do tvorby těchto pravidel a do navrhování a testování produktů a služeb.
- Dokumentujte funkce přístupnosti a zveřejňujte informace o našich produktech a službách přístupnou formou.
- Navažte vztahy s poskytovateli technologií a řešení pro usnadnění přístupu.
Podporujte interní a externí výzkum a vývoj, který zlepší technologii usnadnění přístupu relevantní pro naše produkty a služby.
- Podporujte a přispívejte ke standardům odvětví a pravidlům pro přístupnost.

Mezinárodní asociace IAAP (International Association of Accessibility Professionals)

IAAP je nezisková organizace, která se soustředí na rozvoj profesí zajišťujících přístupnost pomocí propojování kontaktů, vzdělávání a certifikace. Cílem je pomoci odborníkům na přístupnost rozvíjet jejich kariérní postup a lépe pomáhat organizacím integrovat přístupnost do jejich produktů a infrastruktury.

Společnost HP je zakládajícím členem a naším cílem je společně s dalšími organizacemi rozvíjet obor přístupnosti. Tento závazek podporuje cíl naší společnosti navrhovat, vyrábět a prodávat přístupné produkty a služby, které mohou efektivně využívat osoby s postižením.

Organizace IAAP posílí naši profesi globálním propojením jednotlivců, studentů a organizací, abychom se od sebe navzájem mohli učit. Pokud máte zájem o další informace, navštivte web http://www.accessibilityassociation.org a připojte se k online komunitě, přihlaste se k odběru věstníku a zjistěte více o možnostech členství.

Hledání nejlepší technologie usnadnění přístupu

Každý člověk, včetně osob s postižením nebo věkovým omezením, by měl mít možnost pomocí technologie komunikovat, vyjádřit se a spojit se se světem. Společnost HP se zavázala zvýšit povědomí o přístupnosti v rámci společnosti a ve vztahu se zákazníky a partnery. At už jde o větší písmo, které se lépe čte, nebo hlasové rozpoznávání, díky kterému nepotřebujete ruce, nebo jinou technologii usnadnění přístupu, která pomůže v konkrétní situaci, různé technologie usnadnění přístupu pomáhají používat produkty HP. Jak si vybrat?

Zhodnotte své potřeby

Díky technologiím se může uplatnit váš lidský potenciál. Technologie usnadnění přístupu odstraní bariéry a pomohou vám svobodně tvořit doma, v práci a v rámci komunity. Technologie usnadnění přístupu (AT) pomáhá zvýšit, udržet a zlepšit možnosti funkcí elektronických a informačních technologií.

Můžete vybírat z mnoha produktů AT. Hodnocení AT by vám mělo umožnit posouzení několika produktů, zodpovědět vaše otázky a pomoci vám s výběrem nejlepšího řešení pro vaši situaci. Zjistíte, že odbornící na hodnocení AT pocházejí z mnoha oborů, například z řad licencovaných a certifikovaných fyzioterapeutů, pracovních lékařů, logopedů a dalších odborníků. I jiní lidé mohou též poskytnout informace k hodnocení, ač nevlastní licenci či certifikát. Vhodnost těchto osob pro vaše potřeby zjistíte po zjištění faktů, jako je jejich praxe, odbornost a cena jejich služeb.

Usnadnění přístupu pro produkty HP

Následující odkazy poskytují informace o funkcích usnadnění přístupu a produktech technologií usnadnění přístupu, jsou-li součástí různých produktů HP. Tyto zdroje vám pomohou vybrat funkce konkrétní technologie usnadnění přístupu a produkty, které budou nejlépe odpovídat vaší situaci.

• HP Elite x3 – možnosti usnadnění přístupu (Windows 10 Mobile)
• Počítače HP – možnosti usnadnění přístupu (Windows 7)
• Počítače HP – možnosti usnadnění přístupu (Windows 8)
• Počítače HP – možnosti usnadnění přístupu (Windows 10)
• Tablety HP Slate 7 – povolení funkcí usnadnění přístupu na tabletu HP (Android 4.1/Jelly Bean)

• Počítače HP SlateBook – povolení funkce usnadnění přístupu (Android 4.3, 4.2/Jelly Bean)

• Počítače HP Chromebook – povolení funkce usnadnění přístupu na počítačích HP Chromebook nebo zařízení Chromebox (Chrome OS)

• Nákupy HP – periferie pro produkty HP

Pokud potřebujete další pomoc s funkcemi usnadnění přístupu na svém produktu HP, navštivte stránky Kontaktování podpory na stránce 52.

Další odkazy na externí partnery a dodavatele, kteří by vám mohli dále pomoci:

- Informace o usnadnění přístupu od společnosti Microsoft (Windows 7, Windows 8, Windows 10, Microsoft Office)

- Informace o usnadnění přístupu pro produkty Google (Android, Chrome, Google Apps)

- Řazení technologií usnadnění přístupu podle typu hendikepu

- Řazení technologií usnadnění přístupu podle typu produktu

- Prodejci technologií usnadnění přístupu s popisy produktů

Oddíl 508 standardů FAR (Federal Acquisition Regulation) byla vytvořena v USA radou pro přístup (US Access Board) a zabývá se přístupem k informačním a komunikačním technologiím (ICT) pro osoby s fyzickými, senzorickými či kognitivními postiženími. Standardy obsahují technická kritéria specifická pro různé typy technologií, stejně jako výkonové požadavky, které se soustřeďují na funkčnost pokrytých výrobků. Konkrétní kritéria pokrývají softwarové aplikace a operační systémy, informace z webu a aplikací, počítače, telekomunikační produkty, videa a multimédia a nezávislé funkční produkty.

Mandát 376 – EN 301 549

Norma EN 301 549 byla vytvořena Evropskou unii v rámci mandátu 376 jako východisko pro online sadu nástrojů pro veřejné zakázky produktů ICT. Norma specifikuje požadavky na funkční přístupnost u produktů a služeb ICT spolu s popisem postupu testování a metodologie vyhodnocování pro každý požadavek na přístupnost.

Pokyny k usnadnění přístupu k obsahu webu (WCAG)

Pokyny k usnadnění přístupu k obsahu webu (WCAG) iniciativy WAI (Web Accessibility Initiative) skupiny W3C pomáhají tvůrcům a vývojářům webu vytvořit stránky, které lépe vyhovují potřebám osob s postižením či věkovými omezeními. Pokyny WCAG usnadňují přístup k celé škále obsahu webu (texty, obrázky, zvukové a obrazové soubory) a k webovým aplikacím. Pokyny WCAG mohou být přesně testovány, jsou snadno pochopitelné a použitelné a umožňují vývojářům flexibilně inovovat. Pokyny WCAG 2.0 byly též schváleny jako norma ISO/IEC 40500:2012.

Pokyny WCAG se konkrétně zabývají překážkami v přístupu k webu, kterým čelí lidé s vizuálními, sluchovými, fyzickými, kognitivními a neurologickými postiženími a starší uživatelé webu, kteří potřebují usnadnění přístupu. Pokyny WCAG 2.0 popisují vlastnosti přístupného obsahu:

• Vnímatelnost (například textové alternativy pro obrázky, titulky pro neslyšící, přizpůsobitelnost prezentace a barevný kontrast)

• Použitelnost (přístup ke klávesnici, barevný kontrast, načasování vstupu, prevence záchvatů a možnosti navigace)

• Pochopitelnost (čitelnost, předvídatelnost a podpora vstupů)

• Robustnost (například kompatibilita s technologiemi usnadnění přístupu)

Legislativa a předpisy

Dostupnost IT a informací se stává oblastí se stále vyšší legislativní důležitostí. Tato část obsahuje odkazy na informace o klíčových zákonech, nařízeních a normách.

• USA
• Kanada
•Evropa
- Spojené království
•Austrálie
•Celosvětově

USA

Oddíl 508 Zákona o rehabilitaci určuje, že úřady musí určit, které normy platí pro veřejné zakázky ICT, provádět průzkum trhu za účelem určení dostupnosti přístupných produktů a služeb a dokumentovat výsledky těchto průzkumů. Následující zdroje poskytují pomoc při plnění požadavků Oddílu 508:

•www.section508.gov
- Zakoupení přístupných produktů a služeb

Rada pro přístup (US Access Board) aktuálně aktualizuje standardy Oddílu 508. Cílem je zahrnout nové technologie a další oblasti, kde je třeba standardy upravit. Další informace najdete na webu Section 508 Refresh (Aktualizace Oddílu 508).

Oddíl 255 Zákona o telekomunikacích vyžaduje, aby telekomunikační produkty a služby byly přístupné osobám s postižením. Pravidla úřadu FCC pokrývají veškeré hardwarové a softwarové součásti telefonní sítě a telekomunikační zařízení používaná v domácnostech a kancelářích. Taková zařízení zahrnují telefony, bezdrátové telefony, faxy, záznamníky a pagery. Pravidla úřadu FCC také pokrývají základní a speciální telekomunikační služby, včetně běžných telefonních hovorů, odložených hovorů, rychlé volby, přepojování hovorů, digitálního telefonního seznamu, sledování hovorů, identifikace volajícího, trasování hovorů a opakovaného vytáčení, stejně jako hlasového záznamu a systémů s interaktivní hlasovou odezvou, které volajícím poskytují nabídku k výběru. Další informace najdete na webu Federal Communication Commission Section 255 information (Informace Federální komunikační komise o Oddílu 255).

Zákon o přístupnosti komunikace a video pro 21. století (CVAA)

Zákon CVAA aktualizuje federální zákon o komunikacích a usnadňuje přístup k moderní komunikaci osobám s postižením, aktualizuje zákony o usnadnění přístupu z 80. a 90. let 20. století a zahrnuje nové digitální širokopásmové připojení a mobilní inovace. Nařízení jsou prosazována úřadem FCC a dokumentována jako 47 CFR Oddíl 14 a Oddíl 79.

- Příručka FCC o CVAA

Další legislativa a iniciativy v USA

Zákon o amerických občanech s postižením (ADA), Zákon o telekomunikacích, Zákon o rehabilitaci a další

Kanada

Zákon o usnadnění přístupu pro občany Ontario s postižením (AODA) má za cíl rozvíjet a implementovat standardy usnadnění přístupu, aby i osoby s postižením měly přístup ke zboží, službám a zařízením a aby tyto osoby byly zahrnuty do procesu vývoje standardů usnadnění přístupu. Prvním standardem AODA je standard zákaznických služeb, avšak jsou vyvíjeny i standardy pro přepravu, zaměstnávání a informace a komunikaci. AODA platí pro vládu Ontario, zákonodárné shromáždění, všechny určené organizace veřejného sektoru a pro všechny osoby či organizace, které poskytují zboží, služby či zařízení veřejnému sektoru či třetím stranám a které zaměstnávají v Ontario alespoň jednoho zaměstnance. Opatření k usnadnění přístupu musí být implementována do 1. ledna 2025. Další informace zjistíte na webu Accessibility for Ontarians with Disability Act (AODA) (Zákon o usnadnění přístupu pro občany Ontario s postižením).

Evropa

Mandát EU 376 ETSI Technická zpráva ETSI DTR 102 612: Byla vydána norma „Lidský faktor (HF); evropské požadavky na usnadnění přístupu k produktům a službám ve veřejných zakázkách v doméně ICT (Mandát Evropské komise M 376, fáze 1)“.

Další informace: Tři evropské organizace pro standardizaci sestavily dva paralelní projektové týmy, aby se zabývaly úkoly určenými „Mandátem 376 pro CEN, CENELEC a ETSI Evropské komise, na podporu Požadavků na usnadnění přístupu k produktům a službám ve veřejných zakázkách v doméně ICT.“

Pracovní skupina specialistů na lidský faktor ETSI TC 333 vytvořila dokument ETSI DTR 102 612. Další podrobnosti o práci skupiny STF333 (např. zadávací podmínky, konkrétní detailní úkoly, časový plán, předchozí návrhy, seznam obdržených komentářů a způsoby kontaktování skupiny) najdete na webu Special Task Force 333 (Pracovní skupina specialistů 333).

Části související s hodnocením vhodných schémat testování a shody byly provedeny v rámci paralelního projektu, konkrétněji v CEN BT/WG185/PT. Další informace jsou uvedeny na webové stránce projektového týmu CEN. Tyto projekty jsou úzce koordinovány.

•Projektový tým CEN
- Mandát Evropské komise pro usnadnění přístupu v oblasti informačních a komunikačních technologií (PDF 46 kb)

Spojené království

Zákon o diskriminaci osob s postižením (DDA) z roku 1995 má za cíl zajistit, aby webové stránky byly přístupné pro osoby se zrakovými a jinými postiženími ve Spojeném království.

- Pravidla W3C ve Spojeném království

Austrálie

Australská vláda oznámila svůj plán na implementaci Pokynů pro usnadnění přístupu k webovému obsahu 2.0 (Web Content Accessibility Guidelines 2.0).

Všechny webové stránky australské vlády musí dosáhnout úrovně shody A do roku 2012 a dvojitého A do roku 2015. Nový standard nahrazuje WCAG 1.0, který byl zaveden jako požadavek pro úřady v roce 2000.

Celosvětově

• Zvláštní pracovní skupina zabývající se usnadněním přístupu JTC1 (SWG-A)
  • G3ict: Globální iniciativa pro inkluzivní ICT (Global Initiative for Inclusive ICT)
• Italské zákony o usnadnění přístupu
• Iniciativa pro usnadnění přístupu k webu W3C (WAI)

Užitečné zdroje a odkazy o usnadnění přístupu

Následující organizace mohou být dobrým zdrojem informací o postiženích a věkových omezeních.

POZNÁMKA: Nejde o vyčerpávající seznam. Tyto organizace jsou uvedeny pouze pro informaci. Společnost HP nepřebírá žádnou zodpovědnost za informace nebo kontakty, se kterými se můžete setkat na Internetu. Uvedení v seznamu na této stránce neznamená schválení společností HP.

Organizace

Vzdělávací instituce

• California State University, Northridge, Center on Disabilities (CSUN)
• University of Wisconsin - Madison, Trace Center
- University of Minnesota, počítačový program pro zprostředkování ubytování

Další zdroje o postiženích

• Technický asistenční program ADA (Americans with Disabilities Act)
• Sít Business & Disability
• EnableMart
  • European Disability Forum
  • Job Accommodation Network
• Microsoft Enable
• Ministerstvo spravedlnosti USA – Příručka k zákonům upravujícím práva osob s postižením

Odkazy HP

Náš kontaktní webový formulář

Příručka bezpečné a pohodlné obsluhy HP

Prodej HP ve veřejném sektoru

Kontaktování podpory

POZNÁMKA: Podpora je k dispozici pouze v angličtině.

Zákazníci se sluchovým hendikepem, kteří by se chtěli zeptat na technickou podporu nebo dostupnost produktů HP:
— Použijte TRS/VRS/WebCapTel a zavolejte na číslo [phone] v době od pondělí do pátku, 6:00 až 21:00 (UTC-7).
Zákazníci s jiným postižením nebo s věkovým omezením, kteří by se chtěli zeptat na technickou podporu nebo dostupnost produktů HP, mají následující možnosti:
–Zavolejte na číslo [phone] v době od pondělí do pátku 6:00 až 21:00 (UTC-7).
- Vyplňte kontaktní formulář pro osoby s postižením nebo věkovým omezením.

Rejstřík

A

AT (technologie usnadnění přístupu) hledání 47 účel 46

D

demontáž, příprava 5

E

instalace baterie 39 filtr prachu 10 kabely k jednotkám 21 Karta M.2 SSD 30 kryt počítače 7 paměť 14 pevný disk 25 přední panel 9 rozšiřující karta 16 tenká optická jednotka 23

J

jednotky instalace 21 připojení kabelů 21 umístění 21

K

Karta M.2 SSD instalace 30 vyjmutí 30 konektory systémové desky 13 kryt počítače vyjmutí 6 výměna 7

M

Mezinárodní asociace IAAP (International Association of Accessibility Professionals) 47

N

normy a legislativa, usnadnění přístupu 48

0

Oddíl 508 standardů o usnadnění přístupu 48, 49 odebrání baterie 39 filtr prachu 10 Karta M.2 SSD 30 kryt počítače 6 pevný disk 25 přední panel 8 rozšířující karta 16 tenká optická jednotka 22 záslepka 8 optická jednotka bezpečnostní opatření 45 čištění 45 instalace 23 vyjmutí 22

P

paměť instalace 14 osazení zásuvky 14 pevný disk instalace 25 vyjmutí 25 pokyny k použití počítače 44 pokyny pro instalaci 5 pokyny pro ventilaci 44 přední panel sejmutí záslepky 8 vyjmutí 8 výměna 9 přestavba na typ věž 12 příprava k expedici 45

R

rozšiřující karta instalace 16 vyjmutí 16

S

součásti predního panelu 2 součásti zadního panelu 3

T

technologie usnadnění přístupu (AT) hledání 47 účel 46

U

umístění ID produktu 4 umístění sériového čísla 4 usnadnění přístupu 46

V

výměna baterie 39

Z

zabezpečení Bezpečnostní zámek pro počítače HP Business 34 kabelový zámek 33 visací zámek 33 zákaznická podpora, usnadnění přístupu 52 zámky Bezpečnostní zámek pro počítače HP Business 34 kabelový zámek 33 visací zámek 33 Zásady HP pro usnadnění přístupu 46 zdroje, usnadnění přístupu 51 zhodnocení potřeb přístupnosti 47
