NÁVOD K OBSLUZE PPLM 42 Powertec

DE	Benzin RasenmäherOriginalbetriebsanleitung	7 - 18
GB	Petrol Lawn MowerTranslation from the original instruction manual	19 - 29
FR	Tondeuse ThermiqueTraduction du manuel d'origine	30 - 41
CZ	Sekačka na trávuPřeklad originálního návodu k obsluze	42 - 52

1 3 4 5 17 18 6 7 8 9 10 11 12 13 14 15 16 Power Garden a b c d e f g 19 20

Seite 3 von 56

Vysvětlení symbolů na přístroji

		CZ	Před používáním dodržte všechny bezpečnostní pokyny
		CZ	Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedie-nungsanleitung.
		CZ	Nesekejte na svahu přímo nahoru nebo dolů.
		CZ	Odstraňte před spuštěním sekačky malé předměty v okolí, které by mohly být rozmetány do okolí.
		CZ	Ohrožení vymršťovanými předměty za chodu motoru. Bezpodmínečně dodržujte bezpečnostní vzdálenost
		CZ	Zajistěte, aby jiné osoby dodržovaly dostatečný bezpečnostní odstup. Nedovolte, aby se k přístroji přibližovaly nepovolané osoby.
		CZ	Vytáhněte konektor zapalovací svíčky, než začnete s údržbou.
		CZ	Nezasahujte rukama a nohama do prostoru rotujících nožů.
		CZ	Nezasahujte rukama a nohama do prostoru rotujících nožů.
		CZ	Důležité. Výfukové plyny jsou jedovaté, proto motor nenechávejte běžet v nevětraných prostorech
		CZ	Pozor - horké povrchy - nebezpečí popálení
		CZ	Používejte ochranu sluchu a očí.
		CZ	Pozor! Provozní látky jsou hořlavé a výbušné - nebezpečí popálení
		CZ	Obsah nádrže
		CZ	Motorový olej
		CZ	Délka nožů. Max. šířka sečení
		CZ	Garantovaná hladina akustického výkonu
		CZ	Produkt splňuje platné evropské směrnice.
		CZ	Tlačitko primera pro studený start

Obsah:

1. Úvod 44
2. Popis zařízení 44
3. Rozsah dodávky 44
4. Určené použití 45
5. Bezpečnostní pokyny 45
6. Technické údaje 47
7. Před spuštěním zařízení 47
8. Operace 47
9. Údržba a čištění 49
10. Skladování 51
11. Likvidace a recyklace 51
12. Diagnostika a řešení problémů 52
13. Prohlášení o shodě 55
14. Záruční list 56

1. Úvod

Výrobce:

scheppach

doufáme, že vám váš nový nástroj hodně potěšení a úspěchů.

Poznámka:

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým dojde z následujících důvodů:

• nesprávné manipulace,
• nedodržení pokynů pro obsluhu,
• opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu,
• instalace nebo výměny neoriginálních náhradních dílů,

- jiného než stanoveného způsobu použití,

- poruchy elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

1. Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text návodu k obsluze.
2. Návod k obsluze je určen k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho používání využil všech jeho možností v souladu s uvedenými doporučeními.
3. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak zamezit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit životnost stroje.
4. Mimo bezpečnostních předpisů uvedených v návo- du k obsluze musíte dodržovat také platné předpi- sy, které se týkají provozu stroje ve vaší zemi.
5. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace.
6. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

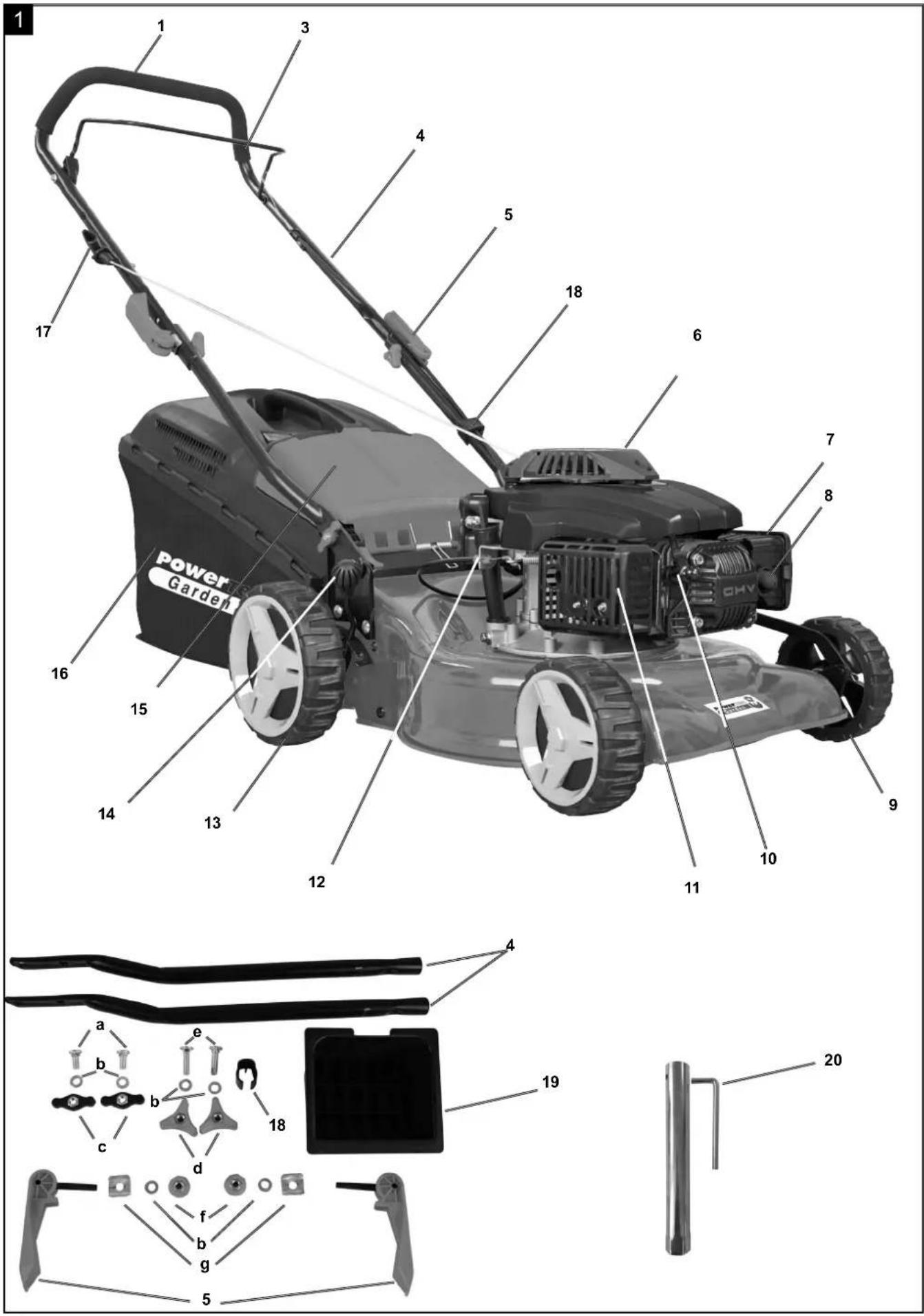

2. Popis zařízení

1. Rukojet

2. ---

3. Páka motorové brzdy
4. Horní madlo
5. Rychloupínací páka
6. Benzínová nádrž
7. Vzduchový filtr
8. Tlačítko sytiče
9. Oběhové kolo
10. Zapalovací svíčka
11. Výfuk
12. Olejová měrka
13. Hnací kolo
14. Nastavení výšky kola
15. Víko odpadu
16. Záchytný koš
17. Provazový startér
18. Kabelové svorky
19. Mulčovací vložka
20. Klíč na zapalovací svíčky

a 2 x šroub s kulatou hlavicí M8

b 6 x podložka

c 2 x Kplastová matice

d 2 x plastová hvězdicová matice

e 2 x šroub s kulatou hlavicí M8

f 2 x plastová matice

g 2 x fixační deska

3. Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě výtek je třeba okamžitě uvědomit dodavatele. Pozdější reklama-ce nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Seznamte se před použitím podle návodu k obsluze s přístrojem.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte pri objednávání naše čísla výrobku a rovněž typ a rok výroby zařízení.

⚠ Pozor

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky!

⚠️ Nebezpečí

Existuje nebezpečí polknutí nebo udušení!

4. Určené použití

Stroj odpovídá platné směrnici ES o strojních zařízeních.

Před zahájením práce musí být na stroji namontovaná veškerá ochranná a bezpečnostní zařízení.

• Obsluhující osoba je v pracovní oblasti odpovědná vůči třetím osobám.
• Stroj je koncipován na obsluhu jednou osobou.
• Dbejte všech pokynů ohledně bezpečnosti a rizik u stroje.
• Všechny pokyny ohledně bezpečnosti a rizik u stroje udržujte v kompletním a čitelném stavu.
• Stroj používejte pouze v technicky bezvadném stavu, v souladu s jeho určením, odpovědně a s vědomím všech nebezpečí a dodržujte návod k obsluze!
• Ihned odstraňte zejména poruchy (nebo je nechte opravit), které mohou ohrozit bezpečnost!
• Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.
• Je nutné dodržovat příslušné předpisy úrazové prevence a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Stroj smějí používat, udržovat nebo opravovat jen osoby, které jsou s ním obeznámeny a jsou informovány o nebezpečí. Svévolné změny stroje vylučují ručení výrobce za škody, které takto vzniknou.
• Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.
• Jakékoli použití, které toto nařízení překračuje, je považováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese výhradně uživatel.
• Přístroj se nesmí používat pro komerční, řemeslné a průmyslové účely.
• Pokud si nejste jisti, zda jsou pracovní podmínky bezpečné či nikoliv, se strojem nepracujte.
• Benzínová sekačka na trávu je vhodná pro soukromé používání v domácích zahradách a hobby zahradách. Za sekačky v soukromých zahradách a hobby zahradách se považují takové, jejichž roční provoz zpravidla nepřekračuje 50 hodin a které se

Pozor! Kvůli tělesnému ohrožení uživatele se sekačka na trávu nesmí používat k následujícím pracím: k zastřihávání keřů, řádkování sena a osekávání klestí, k řezání a drobení pružných porostů nebo sekání porostů na střechách nebo balkonech a k čištění (odsávání) stezek, nebo jako štěpkovač na drobení nařezaného dříví ze stromů a klestí. Dále se tato sekačka na trávu nesmí používat jako motorová motyka k zarovnání nerovností terénu jako např. krtinců.

- Z bezpečnostních důvodů se sekačka na trávu nesmí používat jako hnací agregát pro jiné pracovní nástroje a nástrojové mechanismy jakéhokoliv druhu.

⚠ Výstraha!

Před uvedením zařízení do provozu si pro vlastní bezpečnost řádně

přečtěte tuto příručku a všeobecné bezpečnostní pokyny. Pokud přístroj přenecháte třetím osobám, přiložte k němu vždy tento návod k použití.

5. Bezpečnostní pokyny

Místa, která se týkají bezpečnosti, jsme v tomto návodu k použití označili touto značkou: △ Kromě toho obsahuje provozní návod jiné důležité texty, které jsou označené slovem „POZOR!“.

⚠️ Nebezpečí!

V případě nedodržení tohoto pokynu hrozí život ohrožující zranění

⚠ Výstraha!

V případě nedodržení tohoto pokynu hrozí ohrožení života, respektive nebezpečí těžkých poranění.

⚠ Opatrně!

V případě nedodržení tohoto pokynu hrozí nebezpečí lehkého až středního poranění

⚠️ NÁZNAK

V případě nedodržení tohoto pokynu hrozi nebezpeči poškození přístroje nebo jiných věcných hodnot.

⚠️ Pozor!

Při použití zařízení je nutné dodržovat jednotlivá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Pročtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Návod k použití dobře uschovejte, abyste měli tyto informace vždy k dispozici. Pokud byste přístroj předali jiné osobě, přiložte k němu prosím i tento návod k obsluze / bezpečnostní pokyny. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

Kdo nesmí přístroj používat:

• děti a jiné osoby, které nejsou obeznámeny s tímto návodem k použití (místní předpisy mohou stanovit minimální věk uživatele)
• osoby pod vlivem alkoholu, drog a léků, osoby unavené a nemocné

Bezpečnostní pokyny pro ručně ovládanou sekačku na trávu

Upozornění

• Pozorně si přečtěte návod k používání. Seznamte se s nastavením a správným používáním stroje.
• Nikdy nedovolte dětem nebo jiným osobám, které nejsou obeznámeny s návodem k použití, aby použivaly sekačku. Místní předpisy mohou stanovit minimální věk uživatele.
• Nesekjejte nikdy, pokud jsou v blízkosti jiné osoby (zvlášte děti) nebo zvířata. Mějte na paměti, že za úrazy nebo rizika, které postihnou ostatní osoby nebo jejich majetek, je odpovědná obsluha přístroje nebo jeho uživatel.
• Pokud byste zařízení předali jiné osobě, přiložte k němu prosím i tento návod k obsluze.
• Během sečení musíte vždy nosit pevnou obuv a dlouhé kalhoty. Nesekejte naboso nebo v lehkých sandálech.

- Zkontrolujte pozemek, na kterém budete stroj používán, a odstraňte všechny předměty, které mohou být zachyceny a vymršťeny.

⚠️ VÝSTRAHA

Benzín je vysoce hořlavý:

• Uchovávejte benzin jen v k tomu určených nádobách.
• Provádějte čerpání jen ve venkovním prostředí a během tankování nekuřte.
• Benzin je nutné naplnit před spuštěním motoru. Během chodu motoru nebo při horké sekačce se nesmí otvírat uzávěr nádrže nebo doplňovat benzin.
• Pokud benzin přeteče, je zakázáno zkoušet nastartovat motor. Namísto toho musí být stroj odstraněn z plochy, znečištěné benzinem. Je nutné se vyvarovat jakéhokoliv pokusu o nastartování, než se benzinové výpary odpaří.
• Z bezpečnostních důvodů musí být při poškození vyměněna benzinová nádrž a další uzávěry nádrže.
• Nikdy benzin neuchovávejte v blízkosti zdroje jiskření. Používejte vždy certifikovaný kanystr. Nenechávejte benzin v dosahu dětí.
  • Vyměňte vadné tlumiče hluku.
• Před použitím je vždy nutné vizuálně zkontrolovat, zda nejsou opotřebené nebo poškozené řezací nástroje, upevňovací čepy a celá sekací jednotka. Aby se zabránilo nevyváženosti, smí být opotřebené nebo poškozené sekací nástroje a upevňovací čepy vyměněny jen v celých sadách.
• U přístrojů s několika noži dbejte, aby se při otáčení jednoho nože začaly otáčet i další nože.

Zacházení

• Nenechávejte běžet spalovací motor v uzavřených prostorech, kde se může shromažďovat nebezpečný oxid uhelnatý.
• Pracujte jen za denního světla nebo v kvalitním umělém světle. Pokud možno se vyhněte používání přístroje na mokré trávě.
• Používání sekačky na trávu za bouřku je zakázáno - nebezpečí zásahu bleskem!
  • Vždy dbejte na dobrý postoj na svahu.
• Popojíždějte se strojem jen rychlostí chůze.
• U strojů na kolečkách platí: Na svahu sekejte kolmo k němu, nikdy ne nahoru nebo dolů.
• Bud'te mimořádně opatrní, když měníte směr jízdy na svahu.
• Bud'te mimořádně opatrní při otáčení nebo přitahování sekačky na trávu.
• Přidržujte sekací nůž, pokud sekačku na trávu naklopíte, při přepravě po jiné ploše než po trávě a pokud sekačku převázíte z jedné na druhou sekací plochu.
• Nikdy nepoužívejte sekačku s poškozenými ochrannými zařizeními nebo mřížemi nebo bez namontovaných ochranných prvků, např. nárazníků nebo lapačů trávy.
• Neměňte nastavení motoru a nepřekračujte maximální otáčky motoru.
• Před nastartováním motoru uvolněte motorovou brzdu.

• Nastartuje motor opatrně podle pokynů výrobce. Dbejte na dostatečnou vzdálenost mezi nohama a řezacím nožem.

• Při nastartování nebo spuštění motoru nesmí být sekačka sklopena, pokud není při zákroku nadzvednutá. V takovém případě sekačku sklopte jen natolik, nakolik je to bezpodmínečně nutné, a zvedejte pouze stranu vzdálenou od uživatele.

• Nespouštějte motor, pokud stojíte před vyhazovacím kanálem.
• Nikdy nezasahujte rukama nebo nohama na otočné díky nebo pod ně. Zdržujte se vždy mimo dosah vyhazovacího kanálu.
• Nikdy nezvedejte a nepřenášejte sekačku se spuštěným motorem.

• Vypněte motor a vytáhněte konektor zapalovací svíčky:

• než uvolníte blokádu nebo ucpaná místa ve vyhazovacím kanále.

• než zkontrolujte sekačku na trávu, vyčistíte ji nebo provedete práce na ní,
• pokud narazíte na cizí těleso. Vyhledejte poškozená místa na sekačce a provedte nutné opravy, než sekačku znovu spustíte a začnete s ní pracovat. Pokud sekačka na trávu začne vibrovat neobvykle silně, je nutná okamžitá kontrola.

• Vypněte motor:

• pokud odcházíte od sekačky
• než doplníte palivo.

- Používání stroje při nadměrné rychlosti může zvýšit riziko úrazu.

• Postupujte opatrně při nastavování stroje a chraňte si prsty před uvíznutím mezi pohyblivým sekacím nástrojem a nepohyblivými součástmi přístroje.
• Postupujte mimořádně opatrně při sečení na poddajné půdě, na blízko ležících smetištích, hrobech a v přikopech.

Zbytková nebezpečí a ochranná opatření

Zanedbání ergonomických zásad

Nedbalé používání osobních ochranných prostředků (OOP)

Nedbalé používání nebo vynechání osobní ochranné výstroje může vést k těžkým zraněním.

Lidské chování, chybné chování

– Bud'te při všech pracích zcela soustředění.

⚠ Zbytkové nebezpečí - Nelze nikdy vyloučit.

Ohrožení hlukem

Poškození sluchu

Delší nechráněná práce s přístrojem může vést k poškození sluchu.

– Zásadně noste ochranu sluchu.

Chování v případě nouze

Při případné nehodě zavedte příslušně potřebná opatření první pomoci a vyžádejte si co nejrychleji kvalifikovanou lékařskou pomoc.

6. Technická data

PPLM 42
Technická data
Typ motoru	Čtyřtaktní motor chlazený vzduchem
Zdvihový objem	99 cm3
Provozní otáčky	3000 U/min
Palivo	Normální benzín / bezolovnatý s max. 5 % bioetanolu
Obsah nádrže	600 cm3
Motorový olej	SAE 30/10W30
Obsah nádrže / olej	450 cm3
Přenastavení výšky sečení	25 - 70 mm / 5-fach
Objem lapače	40 l
Šířka řezu	42 cm
Hmotnos	22,4 kg
Výkon v kW	1,5

Technické změny vyhrazeny!

llInformace týkající se emise hluku naměřená podle příslušných norem:

Akusticky tlak L_pA = 80 dB(A)

Nejistota měření K_PA = 3 dB(A)

Nejistota měření K_PA = 2 dB(A)

Používejte ucpávky uší.

Působení hluku může mít za následek poškození slu-chu.

Vibrace A_hv (vlevo / vpravo) = 9,10 m/s²

Nejistota měření K_PA = 1,5 m/s^2

7. Před uvedením do provozu

Montáž dílů.

Při dodávce se demontují některé díly. Montáž je jednoduchá, pokud dodržíte následující pokyny.

Upozornění!

Při montáži a údržbě budete potřebovat následující další nářadí, které netvoří součást dodávky:

• plochá záchytná vanička (na výměnu oleje)
• odměrka 1 litr (nalévání oleje nebo benzínu)
• benzinový kanystr (5 litrů postačí na cca 6 hodin provozu)
• trychtýř (vhodný pro plnící hrdlo nádrže)
• domácí utěrky (k utření zbytků oleje nebo benzínu; likvidovat na čerpací stanici)
• sací čerpadlo na benzín (plastové provedení, k dispozici v obchodech se stavebninami)
• olejnička s ručním čerpadlem (k dispozici v obcho-dech se stavebninami)
• Klíč na zapalovací svíčky
  • 0,45 l motorového oleje SAE 30/10W30
  .

Montáž

1. Sekačku a doplňující díly vybalte z obalu a zkontrolujte, zda jsou k dispozici všechny součásti.

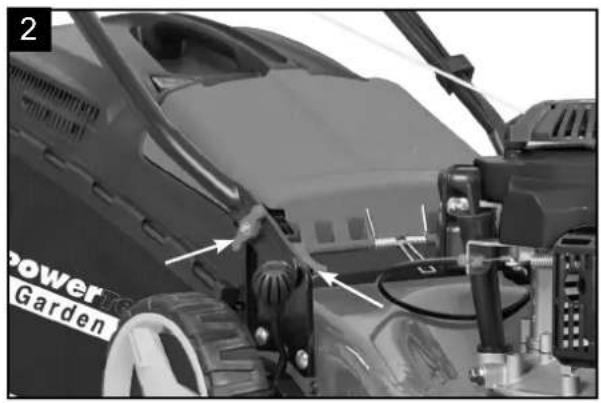

2. Dolní madlo přišroubujte dvěma šrouby (a, e) s 2 podložkami (b). 1 plastovou maticí (c) a 1 hvězdicovou plastovou maticí (d) na obou stranách sekačky. Dbejte přitom na to, aby hnací lana, která se budou montovat později, nepřekážela (obr. 2-3).
3. Homí madlo přišroubujte k dolnímu madlu pomocí rychloupínací páky (5), fixačního šroubu (g), podložky (b) a plastové matice (f) na obou stranách (obr. 4-5). Dodržujte správný směr fixačních šroubů rychloupínací páky, aby se zachovala funkčnost rychloupínací páky.
4. Rukojeť lanového startéru (17) zavěste na háky k tomu určené, jak je zobrazeno na obr. 6.
5. Upevněte startovací lana přiloženými kabelovými svorkami (18) (obr. 7) na madlo.
6. Zaklapněte záchytný koš na trávu (16) a zaklapněte do rámu plastové svorky. (Obr. 8)
7. Sečení se záchytným košem Víko odpadu(15) zvedněte jednou rukou a zavěste záchytný koš na trávu (16) tak, jak znázorňuje obr. 9.
8. Mulčování: Vytáhněte záchytný koš na trávu (16), pokud je už nasazen, a vložte mulčovací vložku (19), jak je znázorněno na obr. 10-12.

Nastavení výšky sečení

⚠ Pozor! Změna nastavení výšky sečení se smí provádět pouze s vypnutým motorem a vytaženým konektorem svíčky

• Než začnete se sečením, zkontrolujte, zda sečné nástroje nejsou tupé a jejich upevňovací materiál není poškozen.
• Tupé a poškozené sečné nástroje případně vyměňte jako celou sadu, aby nedošlo k nevyváženosti. Při této kontrole vypněte motor a vytáhněte konektor svíčky.
• Výšku sečení nastavíte otočným regulátorem (obr. 13, pol. 14). Lze nastavit 5 různých výšek sečení.
• Vytáhněte nastavovací páčku směrem ven a nastavte požadovanou výšku sečení. Páčka se zachytí v požadované poloze (obr. 13).

⚠️ Pozor!

Motor je dodáván bez oleje. Před uvedením do provozu proto musíte bezpodmínečně doplnit olej. Používejte k tomu normální víceúčelový olej (SAE 30/10W30). Před každým sečením je nutné zkontrolovat stav oleje v benzínu.

Musíte také doplnit benzín, protože ten také není přiložen v dodávaném stavu.

• Aby se zabránilo nežádoucímu spuštění sekačky, je vybavena motorovou brzdou (obr. 1, pol. 3), kterou musíte použít, než sekačku nastartujete. Při uvolnění brzdící páky motoru se tato musí vrátit do výchozí polohy, a tím se automaticky vypne motor.
• Zatáhněte brzdovou páčku (3) a silně zatáhněte za lanový startér (17). (obr. 14) POZOR: Sečný nůž rotuje i při uvolnění brzdové páčky, pokud zatáhnete lanový startér. Dbejte, aby do nebezpečném prostoru sečného nože nezasahovaly části těla a cizí předměty.

- Než začnete se sečením, měli byste si tento postup zopakovat několikrát, abyste se ujistili, že všechno správně funguje.

⚠️ VÝSTRAHA

Pokazdé, když musíte provést jakékoliv nastavení nebo opravy na své sekačce na trávu, počkejte na úplné zastavení nože.

Před každým natavením, údržbou a opravami vypněte motor a vytáhněte konektor zapalovací svíčky.

Používání pohonu:

• Motorová brzda (3) K zastavení motoru používejte páku. Jakmile páku uvolníte, automaticky se zastaví motor a sečné nože.
• Před samotným sečením několikrát zkontrolujte páku startování a vypnutí. Přesvědčte se, že lanko startéru se pohybuje lehce.

Výstražné upozornění: Sečný nůž rotuje, jakmile se spustí motor.

Důležité: Před spuštěním motoru několikrát použijte motorovou brzdu, abyste se přesvědčili, zda také dobře funguje lanko vypínání.

Pamatujte: Motor je dimenzován na rychlost sečení trávy, vyhazování trávy do záchytného koše a dlouhou životnost motoru.

• Kontrolujte stav oleje.
  Otevřete víko nádrže a naplňte benzinovou nádrž (6) až k dolnímu bodu plnicího hrdla nádrže cca 0,6 litru benzínu. K plnění používejte trychtýř a odměrku. Nepřeplňujte nádrž. Používejte čerstvé, čisté bezolovnaté palivo.
  V žádném případě nemíchejte olej s benzinem. Pořizujte pohonné hmoty v množstvích, která mohou být spotřebována během 30 dní, aby bylo možné zaručit čerstvost pohonné hmoty.
  Pamatujte: Používejte bezolovnatý normální benzin s max. 5 % podílem bioethanolu

⚠ VÝSTRAHA

Používejte vždy jen bezpečný benzinový kanystr. Při plnění benzinu nekuřte. Odstraňte veškeré zbytky oleje nebo benzinu, vypněte před plněním benzinu motor a nechte motor několik minut vychladnout.

Spuštění motoru (obr. 14)

• Ujistěte se, že kabel zapalování je zapojen ke svíčce zapalování.
• Postavte se za motorovou sekačku. Jednou rukou přitlačujte páčku brzdy motoru (3) k rukojeti, druhou rukou položte na lanový startér.
• Motor spustěte lanovým startérem (17). K tomu účelu zatáhněte rukojeť cca 10-15 cm (dokud nepocítíte odpor), poté silně přitáhněte trhnutím. Pokud nedojde ke spustění motoru, znovu zatáhněte za držadlo.
• Kvůli ochranné vrstvě na motoru může při prvním použití přístroje dojít k vytvoření malého množství kouře. To je normální jev.

Pamatujte: Lehčí start se při nízkých teplotách provádí stlačením sytiče (obr. 15, 8). Používejte jen se studeným motorem!

⚠️ Pozor!

• Lanový startér nesmí proklouznout zpět.
• Pozor: Za studeného počasí může být nutné zopakovat startování několikrát.

Vypnutí motoru::

• Při vypnutí motoru uvolněte páčku motorové brzdy (3) a počkejte, dokud se nezastaví nůž.
• Vytáhněte konektor zapalování ze zapalovací svíčky (10), aby se zabránilo neúmyslnému spuštění motoru..
• Před dalším spuštěním zkontrolujte lanko moto-rové brzdy. Zkontrolujte, zda je lanko správně na-montováno. Nalomené nebo poškozené vypínací lanko musí být vyměněno.

Před sečením

Důležité pokyny:

• Oblečte se správně. Použijte pevnou obuv, ne sandály nebo tenisky.
• Zkontrolujte sečný nůž. Nůž, který je ohnutý nebo jakkoliv poškozený, musí být nahrazen originálním nožem.
• Naplňte benzinovou nádrž na volném prostranství. Použijte k tomu trychtýř a odměrku. Setřete benzín, který přetekl.
• Přečtěte si a dodržujte návod k použití i pokyny k motorům a příslušenství. Uložte návod na místo dostupné i jiným uživatelům přístroje.
• Výfukové plyny jsou nebezpečné. Spouštějte motor jen na otevřeném prostranství.
• Ujistěte se, že všechny bezpečnostní prvky jsou k dispozici a správně fungují.
• Přístroj smí obsluhovat pouze osoba, která je k tomu vhodná.
• Sečení mokré trávy může být nebezpečné. Sekejte trávu pokud možno suchou.
• Nařidte ostatním osobám včetně dětí, aby se nepřibližovaly k sekačce.
• Nikdy nesekejte za špatné viditelnosti.
• Zvedněte ze země před sečením volně ležící předměty.

⚠ Pozor! Nikdy neotvírejte víko odpadu, jestliže se vyprazdňuje záchytné zařízení a motor ještě běží. Rotující nůž může způsobit úraz.

Vždy pečlivě zajistěte víko odpadu a záchytný koš na trávu. Při odchodu předem vypněte motor. Vždy dodržujte bezpečnou vzdálenost stanovenou řidítky mezi krytem nože a uživatelem. Při sečení a změnách směru jízdy na svazích a stráních je nutná mimořádná opatrnost. Dbejte na bezpečný postoj, používejte obuv s neklouzavými drsnými podrážkami a dlouhé kalhoty. Sekejte vždy kolmo ke svahu. Z bezpečnostních důvodů se nesmí se sekačkou pracovat na svazích se sklonem přesahujícím 15 stupňů.

Postupujte zvláště opatrně při couvání a tažení se- kačky. Nebezpečí zakopnutí!

Mulčování:

Při mulčování se sečený materiál rozdrobí v uzavře- ném krytu sekačky a rozmetá se znovu na trávník. Odpadá sběr a likvidace trávy.

⚠ UPOZORNĚNÍ

Mulčování je možné jen při relativní nízkém trávníku.

Při používání funkce mulčování vytáhněte záchytný koš (16) a zasuňte do vyhazovacího otvoru mulčovací adaptér (obr. 10-12/ 19) a znovu zavřete kryt odpadu (15).

Sečení

Sečení provádějte pouze s ostrými bezvadnými noži, aby nedošlo k roztřepení stébel trávy a žloutnutí trávníku.

K dosažení čistého řezu jezděte se sekačkou pokud možno v rovných pruzích. Přitom musí mít sečené pruhy několik centimetrů přesah, aby nezůstaly stát žádné pruhy.

Spodní stranu krytu sekačky udržujte v čistém stavu a bezpodmínečně odstraňujte zachycenou trávu. Ložiska zachycené trávy komplikují startování, zhoršují kvalitu řezu a vyhazování trávy. Na svazích musíte dráhu sečení vést kolmo ke svahu. Sklouznutí sekačky na trávu lze zabránit šikmou poloho směrem nahoru. Zvolte výšku sečení podle skutečné výšky trávníku. Sečení provádějte několika průjezdy tak, aby se najednou useklo maximálně 4 cm trávníku.

Před provedením jakékoliv kontroly nože musíte vypnout motor. Nezapomeňte, že se nůž točí po vypnutí motoru ještě několik sekund. Nikdy se nepokoušejte zastavit nůž.

Pravidelně kontrolujte, zda je nůž správně upevněný, v dobrém stavu a dobře nabroušený. Nabruste ho nebo ho vyměňte, pokud tomu tak není. Pokud nůž v pohybu narazí na nějaký předmět, zastavte sekačku a počkejte, dokud se nůž zcela nezastaví. Poté zkontrolujte stav nože a držáku nože. Pokud je poškozený, musí být vyměněn.

Pokyny k sečení:

• Dávejte pozor na pevné předměty. Může dojít k poškození sekačky nebo k úrazu.
• Horký motor, výfuk nebo pohon mohou způsobit popáleniny. Proto se jich nedotýkejte.
• Při sečení na svazích nebo strmě klesajících pozemcích postupujte opatrně.
• Sečte pouze za dostatečné viditelnosti.
• Zkontrolujte sekačku, nůž a ostatní díly, pokud na-jedete na cizí předmět nebo pokud přístroj vibruje silněji než normálně.
• Neprovádějte změny nastavení nebo opravy, aniž by byl předem vypnut motor. Vytáhněte konektor zapalování.
• Na silnici nebo v její blízkosti dávejte pozor na provoz. Nenechávejte vypadávat trávu na silnici.
• Vyhněte se místům, na nichž kola nezabírají nebo sekačka má nejistou polohu. Před zpětným pohybem se přesvědčte, zda za vámi nejsou malé děti.
• V husté vysoké trávě nastavte nejvyšší výšku sečení a sečte pomaleji. Před odstraňováním trávy nebo jiných usazenin vypněte motor a vytáhněte kabel zapalování.
• Nikdy nedemontujte prvky, které slouží bezpečnosti.
• Nikdy nenalévejte benzín, pokud je motor ještě horký nebo zapnutý.

Vyprázdnění záchytného koše na trávu

Záchytný koš (16) je vybaven ukazatelem plného stavu (obr. 16). Ten se otevře proudem vzduchu, který vytváří sekačka v provozu. Pokud se víko (obr. 16) zavře během sečení, je záchytný koš (16) plný a musí být vyprázdněn. V zájmu bezchybného fungování ukazatele naplnění musí být otvory pod víkem vždy čisté a průchodné.

Pokud během sečení dojde k usazování zbytků trávy nebo se víko už neotevře, musíte vyprázdnit záchytný koš.

⚠️ VÝSTRAHA

Před vytažením záchytného koše vypněte motor a počkejte na zastavení sečného nástroje.

Při vytažení záchytného koše (16) jednou rukou přidržte víko odpadu (15) a druhou rukou vytáhněte záchytný koš (16) za nosnou rukojeť (obr. 16). Víko odpadu (15) se při vytažení záchytného koše zavře a uzavře zadní vyhazovací otvor.

Pokud v otvoru zůstanou viset zbytky trávy, je pro snadné spuštění motoru účelné popojet sekačkou zpět o cca 1 m. Zbytky nasekané hmoty v komoře sekačky neodstraňujte rukou nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo koštětem. K zajištění dobrého sběru musí být po použití vyčištěn záchytný koš (16) a zvláště vzduchová mříž zevnitř.

Záchytný koš (16) se smí vkládat pouze při vypnutém motoru a nehybném sečném nástroji.

Víko odpadu (15) zvedněte jednou rukou druhou rukou uchopte závěsný koš (16) za rukojeť a zavěste ho shora. (Obr. 9)

Po sečení

• Motor nechte nejprve zchladnout, než sekačku odstavíte v uzavřené místnosti. Před uskladněním odstraňte trávu, listí, mazivo a olej. Na sekačce neskladujte jiné předměty.
• Zkontrolujte před dalším použitím všechny šrouby a matice. Uvolněné šrouby musíte pevně utáhnout.
• Před dalším použitím vyprázdněte záchytný koš na trávu (16).
• Vytáhněte konektor zapalování, aby nedošlo k nepovolenému použití.
• Dávejte pozor, aby sekačka nebyla odstavena vedle zdroje nebezpečí. Vypouštění plynů může vést k výbuchu.
• Při opravách se smí používat pouze originální díly nebo díly schválené výrobcem (viz adresy na záručním listu).
• V případě delší odstávky sekačky vyprázdněte benzínovou nádrž pomocí odsávacího čerpadla na benzín.
• Provádějte mazání a údržbu přístroje

9. Údržba a čištění

• Pravidelná pečlivá údržba je nutná k zaručení nezměněné bezpečnosti a výkonnosti přístroje.
• Dbejte, aby všechny matice, čepy a šrouby byly pevně utaženy a přístroj byl v bezpečném provozním stavu.

• Pravidelně kontrolujte zařízení na zachytávání trávy z hlediska opotrebení a ztráty funkčnosti. Pravidelně čistěte záchytný koš na trávu vodou a nechte ho dobře vyschnout.

• Z bezpečnostních důvodů vyměňujte opotřebené a poškozené součástky.

• Při delším skladování nebo údržbě vyprázdněte palivovou nádrž. To se provádí odsávacím čerpadlem na benzín (k dispozici v prodejnách stavebnin).

⚠ VÝSTRAHA

Nikdy nepracujte se spuštěným motorem na vodivých součástech zapalování a nedotýkejte se jich. Před prováděním veškerých činností údržby a péče vytáhněte konektor zapalování ze svíčky zapalování. Nikdy neprovádějte jakékoliv práce na zapnutém přístroji. Práce, které nejsou popsány v tomto návodu k obsluze, musí provádět pouze autorizovaný servis.

Čištění

Sekačka by měla být důkladně vyčištěna po každém použití. Platí to zvláště pro spodní stranu a úchyt nože. Přitom sklopte sekačku doleva (proti plnicímu hrdlu na olej).

Upozornění: Než sekačku sklopíte na stranu, zcela vyprázdněte palivovou nádrž odsávacím čerpadlem na benzín. Sekačka na trávu nesmí být sklopena víc než 90 stupňů. Odstraňování nečistot a trávy je nejsnadnější hned po sečení. Zaschlé zbytky trávy a nečistoty mohou způsobit narušení sečení. Zkontrolujte, zda je kanál vývodu trávy zbaven zbytků trávy, případně je odstraňte. Nikdy nečistěte sekačku proudem vody nebo vysokotlakým čističem. Motor musí zůstat suchý. Nesmí se používat agresivní čisticí prostředky jako čističe zastudena nebo čisticí benzín.

Nápravy a náboje kol

- Musí být vyčištěny jednou za sezonu a lehce namazány.

Nůž

Z bezpečnostních důvodů svěřte nabroušení, vyvážení a montáž nože pouze autorizovanému servisu. Aby bylo dosaženo optimálního pracovního výsledku, doporučujeme nechat zkontrolovat nůž jednou za rok.

Výměna nože (obr. 17)

Při výměně žacího nástroje se smí používat pouze originální náhradní díly.

Při výměně nože používejte rukavice, aby se zabránilo řezným poraněním.

Nikdy nemontujte jiné nože.

• Před vytažením ostří vyprázdněte nádrž na benzín.
• Uvolněte šroub, aby mohlo být vyměněno ostří.
• Nastavte znovu všechno podle obr. 17. Důkladně utáhněte šroub. Utahovací moment činí 45 Nm. Při výměně ostří vyměňte také šroub ostří.

Poškozené nože

Pokud nůž navzdory veškeré opatnosti narazí na překážku, je nutné okamžitě zastavit motor a vytáhnout konektor zapalování.

Sklopte sekačku na stranu a zkontrolujte možné poškození nože. Poškozené nebo ohnuté nože musí být vyměněny. Nikdy nerovnejte ohnutý nůž. Nikdy nepracujte s ohnutým nebo velmi opotřebeným nožem, protože to způsobuje vibrace a může vést k dalšímu poškození sekačky.

⚠ Pozor! Při práci s poškozeným nožem hrozí nebezpečí zranění.

Nabroušení nože

Ostří nože lze nabrousit kovovým pilníkem. Aby se zabránilo nevyváženosti, musí broušení provádět pouze autorizovaný odborný servis.

Kontrola stavu oleje

⚠ Pozor! Nikdy nepoužívejte motor bez oleje nebo s příliš málo olejem. Může to způsobit těžké poškození motoru. Používejte pouze motorový olej SAE 30/10W30.

Kontrola stavu oleje (obr. 18):

• Postavte sekačku na rovnou hladkou plochu.
• Otáčením doleva vyšroubujte měrku oleje (12) a utřete ji. Zastrčte měrku znovu bez šroubování až na doraz do plnicího hrdla.
• Vytáhněte měrku a odečtěte stav oleje ve vodorovné poloze.
  Hladina oleje se musí nacházet mezi maximální a minimální hodnotou na olejové měrce (12).

Výměna oleje

• Výměnu oleje provádějte jednou ročně před zahájením sezony se zahřátým a vypnutým motorem.
• Používejte pouze motorový olej (SAE 30/10W30).
• Vyprázdněte benzinovou nádrž (pomocí odsávacího čerpadla na benzín).
• Položte před sekačku plochou záchytnou vaničku na olej (s objemem min. 1 litr).
• Odšroubujte měrku na olej a sekačku nakloňte tak, aby celý olej vytekl do záchytné vaničky.
• Poté nalijte čerstvý motorový olej až po horní značku hladiny oleje (ca 0,45) - nenalévejte do přístroje víc.
• Pozor! Při kontrole stavu oleje měrku nešroubujte, jen ji zastrčte po závit.

Starý olej musí být zlikvidován podle platných předpisů.

Čištění řemene (obr. 17 - 19)

Pouze u sekačky s pohonem

• Odstraňte nůž a kryt pohonu, přičemž odšroubuje- te šrouby.
• Vyčistěte součásti pohonu a klinový řemen jednou nebo dvakrát ročně kartáčem nebo stlačeným vzduchem.
• Znovu našroubujte kryt motoru a nůž.

Údržba a nastavení lan

Lana často mažte a kontrolujte jejich volný chod.

Údržba vzduchového filtru (obr. 20)

Znečištené vzduchové filtry snižují výkon motoru omezením přívodu vzduchu do karburátoru. Proto je nezbytná pravidelná kontrola.

Vzduchový filtr kontrolujte po každých 25 hodinách provozu a podle potřeby ho vyčistěte. Ve velmi zaprášeném prostředí je nutné kontrolovat vzduchový filtr často.

Zvedněte kryt vzduchového filtru a vytáhněte pěnový filtr. Vzduchový filtr vyměňte, aby se zabránilo proniknutí předmětů do přívodu vzduchu (obr. 20).

Pozor: Vzduchový filtr nikdy nečistěte benzínem

nebo hořlavými čisticími prostředky. Vzduchový filtr vyčistěte jen stlačeným vzduchem nebo vyklepáním.

Údržba svíčky zapalování (obr. 21)

Zkontrolujte zapalovací svíčku poprvé po 10 provozních hodinách, zda není znečištěná, a případně ji vyčistěte měděným kartáčem. Poté svíčku zapalování čistěte po každých 50 hodinách provozu.

Vytáhněte konektor zapalovací svíčky krouživým pohybem. Vytáhněte svíčku (10) klíčem na svíčku zapalování.

Nastavte pomocí spárové měrky vzdálenost 0,75 mm (0,030"). Znovu namontujte svíčku zapalování (10) a dbejte, aby nebyla příliš utažená.

Oprava

Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mimo dosah jiných osob včetně dětí.

Pozor: Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nepoužitím originálních náhradních dílů.

Obratte se na oddělení služeb zákazníkům nebo autorizovaného specialistu. Totéž platí i pro součásti příslušenství.

Provozní doba

Dodržujte předpisy, které upravují provozní dobu sekaček na trávu a které se mohou lišit v různých lokalitách.

Důležité upozornění v případě opravy:

Při vrácení zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej.

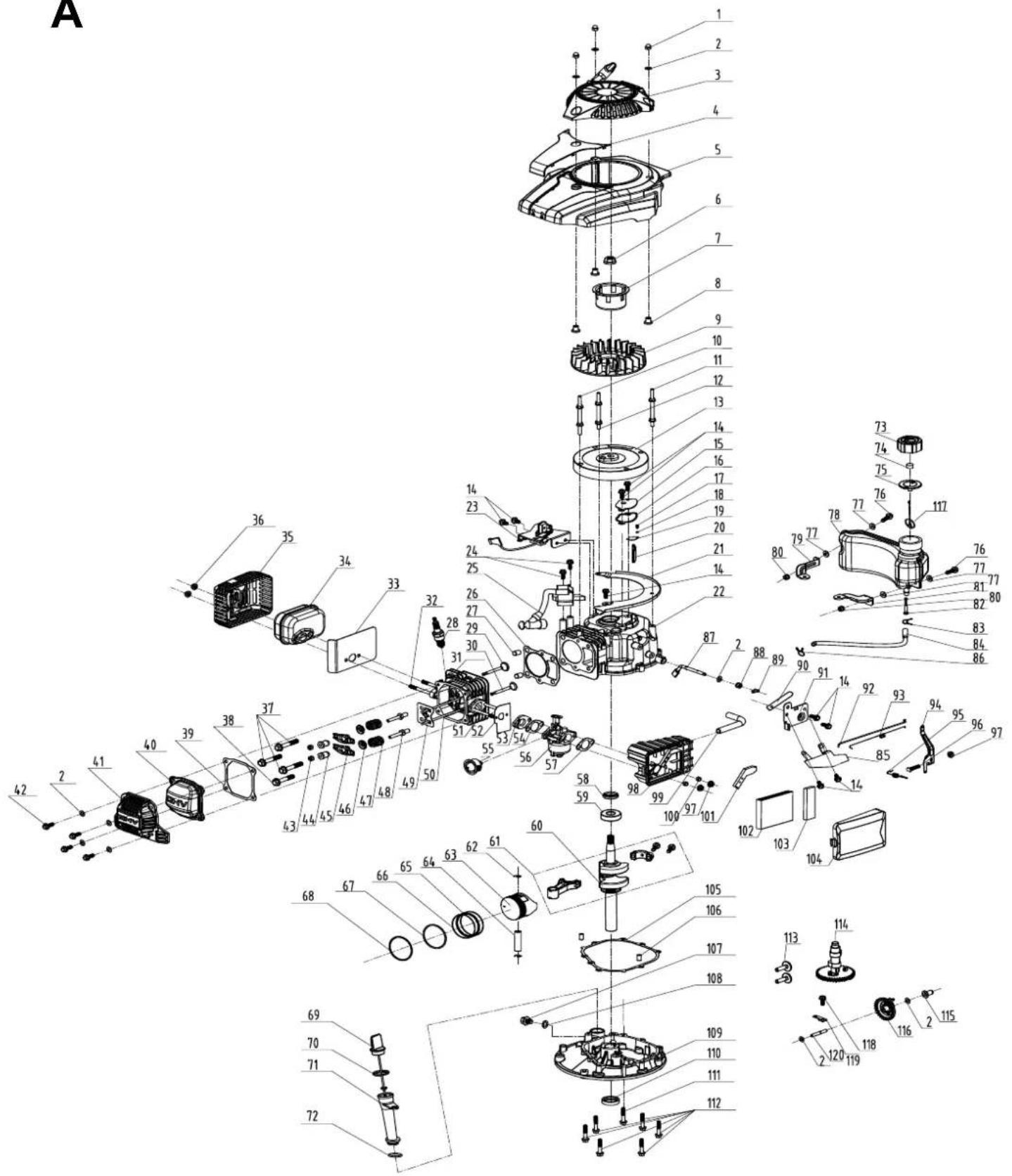

Objednávání náhradních dílů

Při objednávání náhradních dílů uvádějte, prosím, následující údaje:

• Typ stroje
  • Výrobní číslo zařízen

10. Skladování

• Neskladujte sekačku nikdy s palivem v nádrži v budově, v níž by se výpary mohly dostat do kontaktu s otevřeným ohněm nebo jiskrami.
• Nechte nejprve zchladnout motor, než sekačku odstavíte v uzavřené místnosti.
• Aby se zabránilo požáru, udržujte motor, výfuk a prostor kolem palivové nádrž čistý bez trávy, listí a uniklého maziva (oleje).

Příprava k uskladnění sekačky

Výstražné upozornění: Neodstraňujte benzín v uzavřených prostorech, v blízkosti oleje a během kouření. Výpary mohou způsobit výbuch nebo požár.

• Vyprázdněte benzinovou nádrž pomocí odsávacího čerpadla na benzín.
• Nastartujte motor a ponechte ho v chodu tak dlouho, dokud se nespotřebuje zbylé palivo.
• Po každé sezóně provedte výměnu oleje. Za tím účelem z teplého motoru odstraňte starý motorový olej a dolijte nový.
• Vyjměte zapalovací svíčku z hlavice válce.
• Pomocí olejničky nalijte cca 20 ml oleje do válce.
• Za startovací lanko tahejte pomalu, aby olej pokryl

a chránil válec zevnitř.

• Zapalovací svíčku znovu našroubujte.
• Vyčistěte chladicí žebra válce a kryt.
• Vyčistěte celý přístroj, aby byl chráněn lakový nátěr.
• Uchovávejte přístroj na dobře větraném místě.

Příprava sekačky na přepravu (obr. 22)

• Vyprázdněte benzinovou nádrž pomocí odsávacího čerpadla na benzín.
• Nastartujte motor a ponechte ho v chodu tak dlouho, dokud se nespotřebuje zbylý benzín.
• Z teplého motoru odstraňte motorový olej.
• Vytáhněte konektor zapalovací svíčky ze zapalovací svíčky.
• Vyčistěte chladicí žebra válce a kryt.
• Vytáhněte startovací lanko (17) z háku. Uvolněte rychloupínací páku (5) a sklopte dolů horní madlo. Dbejte přitom na to, aby při sklopení nedošlo k ohnutí lanek.
• Omotejte několikrát vlnitou lepenkou horní i dolní madlo a motor, aby se zabránilo odření.

11. Likvidace přepravního obalu

Likvidace přepravního obalu

Obal chrání přístroj před poškozením při přepravě. Obalové materiály jsou zpravidla zvolené podle ekologických hledisek a hledisek techniky likvidace a proto jsou recyklovatelné. Vrácení obalu do oběhu materiálu šetří suroviny a snižuje tvorbu odpadu.

Části obalu (např. fólie, Styropor®) mohou být nebezpečné pro děti. Hrozí nebezpečí udušení! Uchovávejte části obalu mimo dosah dětí a co nejrychleji je zlikvidujte.

Zařízení a jeho příslušenství se skladají z různých materiálů, jako např. kov a plasty. Vadné součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

12. Odstraňování poruch

Příčina závady

Tabulka obsahuje možné závady, jejich možnou příčinu a možnosti nápravy. Pokud přesto nedokážete odstranit problém, poradte se s odborníkem.

⚠ OPATRNĚ!

Nejprve vypněte motor a vytáhněte kabel zapalování, než začnete s prohlídkou a seřizováním.

⚠ OPATRNĚ!

Pokud po seřízení nebo opravě motor běží několik minut, nezapomeňte, že výfuk a jiné součásti jsou horké. Proto se jich nedotýkejte, aby nedošlo k popáleninám.

Důležité upozornění v případě opravy:

Při vrácení zařízení kvůli opravě dbejte, prosím, na to, že zařízení se z bezpečnostních důvodů smí do servisní stanice posílat jen, když neobsahuje benzín a olej.

Porucha Možná příčina Řešení
Neklidný běh, silné vibrace přístroje	- uvolněné šrouby- uvolněný úchyt nože- nevyvážený nůž	- Zkontrolujte šrouby.- Zkontrolujte úchyt nože.- Nahrad’te nůž.
Motor se nerozběhne	- nestlačená páka brzdového motoru- nesprávná poloha plynové páky- vadná svíčka zapalování- prázdná palivová nádrž- znečištěné palivo- studené prostředí- vadný motor	- Stlačte páčku motorové brzdy.- Zkontrolujte nastavení.- Vyměňte svíčka zapalování.- Doplňte palivo.- Vyprázdněte benzínovou nádrž a nalijte čisté palivo.- Stlačte tlačitko sytiče.- Vyhledejte autorizovaný servis.
Motor běží neklidně	- znečištěný vzduchový filtr- znečištěná svíčka zapalování	- Vyčistěte vzduchový filtr.- Vyčistěte zapalovací svíčku.
Trávník žloutne, sečení je nepravidelnég	- neostrý nůž- příliš malá výška sečení	- Naostřete nůž.- Nastavte správnou výšku.
Sebraná tráva je znečištěná	- příliš nízká výška sečení- opotrebený nůž- ucpaný záchytný koš	- Nastavte výšku.- Vyměňte nůž.- Vyprázdněte záchytný koš nebo uvolněte ucpané místo.

Servisní informace
Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotrebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Díly podléhající opotřebení* svíčka zapalování, řemen, filtr, nůž

není nutně zahrnuto v obsahu dodávky!

A

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 100 97 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118
