NÁVOD K OBSLUZE TSA6001 Teesa

6 7Návod k obsluze Návod k obsluze

reesa

Děkujeme, že jste si koupili chladící zařízení TEESA. Před použitím si pečlivě přečtěte návod k použití a uschovejte jej pro budoucí použití.

Výrobce neodpovídá za nesprávnou manipulaci s výrobkem.

Pred použitim si pečlivě přečtěte návod k použití a uschovejte jej pro budouci použiti.

Výrobce nenese odpovědnost za:

• nesprávnou instalaci / připojení
• mechanické poškození
• poškození / zranění způsobené nesprávným použiváním a provozováním zařízení způsobem, který není v souladu s následujícím návodem.

BEZPEČNOSTNÍ POKYNY

Při manipulaci s elektrickým zařízením je třeba dodržovat základní bezpečnostní opatření, aby nedošlo k poškození zařízení nebo zranění, včetně níže uvedených:

• Upozornění: Je zakázáno se dotýkat neizolovaných vodičů.
• Upozomění: Je zakázáno používat toto zařízení v případě, že jsou mokré připojovací konektory.
• Pokud chcete chladící zařízení používat ve vozidle nebo na lodi, tak musíte nejdřív zjistit zda-li má zařízení odpovědnou tepelnou pojistku.
• Před připojením je nutné zkontrolovat, zda napětí v zásuvce odpovídá napětí zařízení.
• Do chladničky je zakázáno umistovat jakékoliv elektrická zařízeníl
• Je zakázáno jakkoliv blokovat ventilační otvory zařízení. Mohlo by dojít k přehřátí zařízení,
  což by mohlo vést k jeho poškození a následnému požáru.
• Zařizení si nesmíte saml opravovat/demontovat.
• Před čištěním vždy zkontrolujte zda je zařízení vypnuto a odpojeno.
• Zařízení nesmí být obsluhováno osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi a osobami, které nemají znalostí a zkušenosti potřebné k používání tohoto zařízení; s výjimkou případů, kdy je zařízení používáno v přítomnosti osoby odpovědné za jejich bezpečnost. Děti by měly být poučeny, aby nezacházely s přístrojli jako s hračkami.

POKYNY

• Zařízení by mělo být umístěno na dobře větraném místě. Je nutné zajlistit dostatečnou vzdálenost od ostatních předmětů pro správnou cirkulaci vzduchu. Je nutné udržovat vzdálenost nejméně 20 centimetrů od ventilátorů a 10 centimetrů od zbylých částí zařízení.
• Zařízeni musi být chráněno před vlhkostí.
• Chladničku je nutné pravidelné odmrazovat.
• Neponořujte zařízeni do Jakékoliv kapaliny.
• Zařízení by mělo být chráněno před zdroji tepla a přímým slunečním zářením.

• Chladnička by měla být umistěna na stabilní, vyrovnaný povrch. Pokud chcete zařizení používat ve vozidle, tak musíte nejdřiv zajistit bezpečné místo pro jeho umistění.

• Před prvním použitím je nutné vyčistit vnitřek zařízení měkkým, lehce navlhčeným hadříkem.
  • Pro optimální chlazení, je vhodné vkládat zde už dríve zchlazené produkty.

• Chladici zařízení obsahuje paměť pro uchování nastavení (nastavení zadaná uživatelem se ukládaji i po odpojení zařízení od zdroje napájení).
• Během přepravy nesmi být úhel sklonu zařízení k zemi větší než 45". Zachovejte zvláštni opatrnost.
• Pred spuštěním zařízení počkejte alespoň 24 hodin.

TIPY PRO ÚSPORU ENERGIE

• Zařízení by mělo být umístěno na dobře větraném místě a mimo dosah zdrojů tepla nebo přimého slunečního záření.
• Produkty s vyšší teplotou by měly být před vložením do chladničky zchlazeny.
• Je nutné omezit činnost zařízení pokud jsou dvířka dlouhodobě otevřená.
• Je nutné pravidelně čistit a odstraňovat námrazu uvnitř chladničky.
• Doporučuje se nastavit optimální teplotu zařízení.

NAPÁJENÍ: Řídici modul ovládá kompresor a má trístupňovou funkci pro ochranu baterie. Pokud vstupní napětí poklesne pod požadovanou úroveň, kompresor se automaticky vypne; jakmile se napětí vrátí na počáteční úroveň, kompresor se opět spustí.

PODPĚTOVÁ OCHRANA BATERIE: Kompresor pracuje standardně při napětí větším než 10,4 V (12 V systém) nebo 23,0 V (24 V systém). Pokud napětí klesne pod danou hodnotu, tak zařízení přestane fungovat.

8 9Návod k obslnze Návod k obsluze

reesa

PŘIPOJOVÁNÍ

1. Použití kabelu napájeného ze zásuvky zapalovače cigaret

POZOR: Nebezpečí poškození!

• Z důvodu ochrany zařízení je stejnosměrný kabel vybaven zástrčkou s pojistkou. Nevytahujte pojistku ze zástrčky.

• K napájení zařízení používejte pouze napájecí kabel ze zásuvky zapalovače cigaret, která je součástí sady.

• Připojte kabel do zásuvky DC zařízení.

• Připojte druhou zástrčku do zásuvky zapalovače cigaret.

• Při použití síťového adaptéru

POZOR: Nebezpečí poškození!

1. Připojte zástrčku síťového adaptéru do zásuvky DC zařízení.
2. Připojte druhou zástrčku napájecího zdroje do sitové zásuvky.

SERVIS

1. Ujistěte se, že je zařízení zapojeno do zásuvky. Poté stiskněte a podržte tlačitko ON/OFF po dobu přibližně 2 sekund, abyste zařízení zapnuli. Displej se rozsvití.
2. ZÁMEK OVLÁDACÍHO PANELU: Po 30 sekundách nečinnosti se ovládací panel

automaticky uzamkne (na displeji se zobrazí ikona 📄. Stiskněte a podržte tlačitko přibližně 2 sekundy pro odemknutí ovládacího panelu (ikona 📋 zmizí z displeje).

1. NASTAVENÍ TEPLOTY: stiskněte tlačítko + pro zvýšení teploty; stiskněte tlačítko - pro snížení teploty.

Pozor: Teplotní rozsah je -22°C až +24°C. Jakmile vnitřní teplota prostoru dosáhne nastavené teploty, kompresor přestane chladit.

1. NASTAVENÍ JEDNOTKY TEPLOTY: Stísknéte tlačítko 📋 tříkrát, dokud na displeji nezačne blikat jednotka teploty, poté pomocí tlačítek 🕒 nebo ➔ nastavte požadovanou jednotku teploty: °C/°F.
2. NASTAVENÍ PROVOZNÍHO REŽIMU: Stiskněte tlačitko dokud na displejí nezačne bilkat symbol režimu; poté pomocí tlačitek nebo nastavte požadovaný režim: MAX / ECO. POZNÁMKA! V režimu ECO je spotřeba energie snižena, ale dosažení nastavené teploty trvá de
3. NASTAVENÍ ÚROVNE OCHRANY BATERIE: Dvakrát stískněte tlačítko dokud nezačne blikat jedna z úrovní ochrany baterie; poté pomocí tlačítek nebo nastavte požadovanou úroveň ochrany baterie: H/M/L. Dostupná nastavení úrovně ochrany baterie:

Napájení	Stav ochrany baterie	L (REŽIM NÍZKÁ)	M (REŽIM STŘEDNÍ)	H (REŽIM VYSOKÝ)
DC 12 V	Vypinací napětí	9.6 V	10.4 V	11.1 V
	Napětí při opětovném spuštění	11.2 V	11.7 V	12.4 V
DC 24 V	Vypínací napětí	21.4 V	22.8 V	24.3 V
	Napětí při opětovném spuštění	23.0 V	24.2 V	25.7 V

Pokud je chladicí box napájen z autobaterie, doporučuje se nastavit režim ochrany baterie na M (výchozí nastavení). Pokud je chladicí box napájen z externí baterie, doporučuje se nastavit režim L.

1. Stiskněte a podržte tlačitko ZAP/VYP po dobu přibližně 2 sekund, abyste chladničku vypnuli.

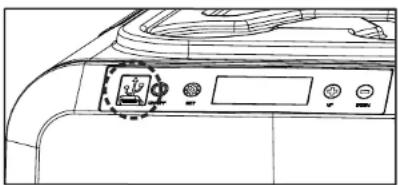

NABÍJECÍ ZAŘÍZENÍ

Zařízení je vybaveno porty USB-A a USB-C, které slouží k nabíjení externích zařízení. Chcete-li tyto porty použít, zvedněte gumovou krytku. Po použití portů nezapomeňte krytku zavřít. K nabíjení použijte kabel dodaný se zařízením, které chcete nabít.

• Neskladujte čerstvé a mražené potraviny vedle sebe. Jinak by čerstvé potraviny mohly zmrznout nebo se zkazit.
• Neskladujte ve spotřebiči skleněné lahve ani tekutiny, jako je mléko nebo džusy, přl teplotách nižších nebo rovných 0°C (32°F), protože by mohly zmrznout, prasknout a rozlít se.
• Skladujte produkty, jako je ovoce a zelenina, blíže k horní části přihrádky, protože tato oblast je obvykle o něco teplejší. Tím se sníží riziko znehodnocení a zabráni se poškození způsobenému rozdrcením těžších předmětů.
• Častým oteviráním víka se do příhrádky dostane teplý vzduch. Otevírejte víko co nejméně často.
• Pokud je spotřebič umístěn v zadní části vozidla nebo přívěsu, doporučuje se jej chránit před přímým slunečním zářením, aby se snížilo riziko přehřátí. Zajistěte také dostatečné větrání. Nezapomeňte, že pokud je vůz zaparkovaný na přímém slunci při venkovní teplota +30°C (86°F), může teplota uvnitř vozidla dosáhnout až +55°C (131°F).

10 11 Návod k obsluze Návod k obsluze

reesa

ROZMRAZOVÁNÍ

Při dlouhodobém provozu chladničky se v ní může objevit vrstva námrazy, která může vést ke snížení účinnosti zařizení. V tomto připadě je nutné provést rozmrazování.

POZOR: Nebezpečí poškozeníl K odstranění námrazy nepoužívejte ostré nástroje.

Pro odmrazení chladničky postupujte podle níže uvedených pokynů:

1. Odpojte zařízení od napájení.
2. Otevřete víko.
3. Vyprázdněte chladici komoru.
4. Opatrně odstraňte led a námrazu. Otřete zbytky vody měkkým hadříkem nebo vypusťte přebytečnou vodu vypouštěcím otvorem umístěným ve spodní části chladící komory.
5. Vložte produkty zpět do chladicí komory, zavřete víko a připojte zařízení k napájecimu zdroji.

ČIŠTĚNÍ A ÚDRŽBA

• Pred čištěním vždy přístroj vypněte a odpojte ze zásuvky!
• Zařízení je nutné pravidelně čistit zevnitř i z venku a to pomocí měkkého, lehce vlhkého hadříku. Na vyčištění povrchu a odstranění odolných skvrn je možné použít roztok vlažné vody se sodou.
• K čistění by se neměly použivat čistící nebo abrazivní prostředky, protože by mohly poškodit zařízení.
• Po vyčištění zařízení důkladně osušte. Zařízení se nesmí nechat vypnuté pokud se v něm nacházejí potraviny nebo v případě, že jsou zavřené dvířka.
• Je zakázáno čistit zařízení pod tekoucí vodou.
• Pokud spotřebič nebudete delší dobu používat, nechte víko pootevřené. Zabráníte tak tvorbě plísní a nepříjemných pachů.

ŘEŠENÍ PROBLÉMŮ

1. Zařízení nefunguje:

• Zkontrolujte zdroj napájeni (napěti může být přiliš vysoké nebo přiliš nizké).
• Zkontrolujte kabelové připojení od zdroje napájení k zařízení.
• Zkontrolujte, zda jsou zdroj napájení a zařízení zapnuté.
• Ujistěte se, že je baterie zapnutá (pokud zařízení pracuje s externí baterii).

2. Nízká účinnost chlazení:

• Ujistěte se, že je víko pevně uzavřeno.
• Zajistěte, aby zdroj napájení měl dostatečné napětí.
  • Kolem spotřebiče je špatné větrání.
• Uvnitř komory je příliš mnoho produktů.
• Teplota produktů umístěných ve spotřebiči je příliš vysoká.
  • Nesprávné nastavení teploty.
• Okolní teplota je príliš vysoká.

Kód chyby Problém		Rešení
E1	Nízké napětí	DC - zvyšte stejnosměrné napětí/zkontrolujte všechna připojení/zykontrolujte nastavení úrovně ochrany baterie
		AC - vyměnit poškozený zdroj napájeni 240 V
E2	Selhání ventilátoru	Pro kontrolu/opravu se prosím obraťte na autorizované servisní středisko.
E3	Příliš vysoký tlak v kompresoru	Zařízení byste měli odpojit od napájení přibližně na 20 minut a poté jej znovu zapojit.
E4	Chyba minimální rychlosti kompresoru	Pro kontrolu/opravu se prosím obraťte na autorizované servisní středisko.
E5	Přehřivání kompresoru a řídící jednotky	Zařízení byste měli odpojit od napájení přibližně na 20 minut a poté jej znovu zapojit.
E6	Porucha NTC/teplotního senzoru	Pro kontrolu/opravu se prosím obraťte na autorizované servisní středlisko.

POZNÁMKA! Napětí se u jednotlivých vozidel liší; pokud se zobrazi chybový kód E1, můžete snížit úroveň ochrany baterie o jeden stupeň, např. z H na M, z L nebo z M na L.

Návod k obsluze Návod k obsluze

reesa

SPECIFIKACE

		TSA6001 TSA6003
LED displej Ano
Dotykový ovládaci panel Ano
Automatické uzamčení ovládacího panelu Ano
Eko režim Ano
Ochrana proti vybiti baterie vozidla Ano
Jedna chladici příhradka		Ano
LED osvětleni uvnitř příhrádky		Ano
Držáky na nápoje na horni straně víka		Ano
Otevirání víka z obou stran		Ano
Odnimatelné víko		Ano
Rukojeti pro prěnášení na obou stranách chladici příhrádky		Ano
Vestavěný otvírák na lahve		Ano
Vypouštěci otvor		Ano
TECHNICKÉ ÚDAJE
Kapacita		32 l	40 l
Typ		Kompresorová lednice
Chlazení		+24°C -- -22°C
Klimatická třída		10°C - 43°C (5N/N/5T/T)
Izolace		C5H10 (Cyklopentlan)
Chladivo		R1234yf (23 g)	R1234yf (25 g)
Hladina hluku		36 dB	40 dB
Trída ochrany		II
Porty		USB-A, USB-C (nabijení externich zarízení)
Nabijeci napěti		5 V / 2,1 A (10 W)
Součástí balení		Sľový adaptér, napájecí kabel ze zásuvky zapalovače cigaret v aut
MOC
Spotřeba energie		55 W	60 W
Napájení		DC 12/24 V | 4,2/2,1 A
Výstupní výkon	Vjezd	100 – 240 V; 50/60 Hz
	Výstup	14,5 V / 4,1 A
Moc wyjściowa		60 W	87 W
Průměrná účinnost během provozu		75%
Účinnost při nízkém zatížení (10%)		80%
Spotřeba energie bez zátěže		55 W	60 W
FYZIKÁLNÍ PARAMETRY
Hmotnost		13,6 kg	17 kg
Rozměry produktu (délka x sířka x výška)		664 x 346 x 455 mm	679 x 406 x 440 mm
Rozměry příhrádky (délka x sířka x výška)		485 x 260 x 348 mm	509 x 322 x 329 mm
Délka kabelu sítového adaptéru		243 cm
Délka kabelu zapalovače cigaret v auté		200 cm

Tento překlad byl vygenerován automaticky. Může obsahovat chyby. V některých případech se mohou vyskytnout nepřesné výrazy, například v překladu názvů tlačitek nebo technických údajů. V případé jakýchkoli pochybností doporučujeme přečíst si anglickou verzi uživatelské příručky.

Čeština

(opotrebované elektrické a elektronické vybaveni)

Označení umístěné na výrobku anebo v textech, které se ho týkají, poukazuje na skutečnost, že po vypření doby pouzůvání je zakázáno likvidovaté tento výrobek spoľnečne s ostatním domovním odpadem. Pro to, abyste se vyhnuli skoldívmu vlivu na přírodní prostředí a lidské zdrávi v důsledku nekontrolované liklidace odpacíb, odóklte tento výrobek od odpadjú jiného typu a zodpovědného no recyklijte za účelem propaçage opětovného využitřihmotných zdrojů coby stále práce. Pro více informać ohledně místa a způsobu recyclace tohoto výrobku, která bude bezpečná pro životní prostředí, domaci užvatelé mehou kontaktovat mołotschodní prodęjnu, ni víž výrobek zakoupeli, nobu orgán místni samosprávy. Firemmi užvatelé mohu kontaktovat dodavatele z akkontrolovat podmínky kupní smlouvy. Neodstraňujte výrobek spoľnečne s ostatními komerčními odpady.

Výrobca nezodpovedá za škody spósobené nesprávnym použivaním výrobku.

Výrobca nezodpovedá za vady spôsobené:

78 79 Návod na použitie Návod na použitie

1. Uistite sa, že je zariadenie zapojené. Potom stlačte a podržte tlačidlo ZAP/VYP približne 2 sekundy, aby ste zariadenie zapli. Displej sa zapne.
2. ZÁMOK OVLÁDACIEHO PANELA: Po 30 sekundách nečlnností sa ovládací panel automaticky uzamkne (na displeji sa zobraží ikona ). Šlačením a podržaním tlačidla približne 2 sekundy odomknete ovládací panel (ikona z displeja zmizne).
3. NASTAVENIE TEPLOTY: stlačením tlačidla + alebo - nastavte teplotu pre lavú priehradku. Zobrazi sa LT a hodnoty na l'avej strane displeja blikajú.

Komentáre: Teplotný rozsah je od -22°C do +24°C. Ked'vnútorná teplota priestoru dosiahne nastavenú teplotu, kompresor prestane chladit.

80 81 Návod na použitie Návod na použitie

reesa

Napájanie	Status	L(REŽIM NÍZKY)	M(REŽIM STREDNY)	H(REŽIM VYSOKY)
DC 12 V	Napätie odopnutia	9.6 V	10.4 V	11.1 V
	Napätie opätovného zapnutia	11.2 V	11.7 V	12.4 V
DC 24 V	Napätie odopnutia	21.4 V	22.8 V	24.3 V
	Napätie opätovného zapnutia	23.0 V	24.2 V	25.7 V

Ak je chladiaci box napájaný z batérie vozidla, odporúča sa nastavit režim ochrany batérie na M (predvolené nastavenie). Ak je chladiaci box napájaný z externej batérie, odporúča sa nastavit chladiaci box na režim L.

1. Stlačte a podržte tlačidlo ZAP/VYP približne 2 sekundy, aby ste vypli chladničku.

POZOR! Nebezpečenstvo poškodenia! Na odstraňovanie námrazy nepoužívajte ostré nástroje.

Ak chcete rozmrazit chladničku, postupujte podla týchto pokynov:

82 83 Návod na použitie Návod na použitie

reesa

CHYBY

Správna likvidácia tohto produktu

(Ó odpade z elektronických zariadeni a ich prislušenstva)
