BP40STTI26V1 - Ventilátor BLUEPALM - Bezplatný návod k obsluze

Typ produktu	Stojanový nebo stolní ventilátor
Značka	BLUEPALM
Model	BP40STTI26V1, BP40STTI26V2
Rozměry (D x Š x V)	390 x 390 x 1250 mm
Hmotnost	5,4 kg
Napájení	220-240 V, 50 Hz, 50 W
Počet rychlostí	3 (nízká, střední, vysoká)
Oscilace	Ano, pomocí tlačítka oscilace
Maximální průtok vzduchu	41,4 m³/min
Hladina akustického výkonu	64 dB(A)
Servisní poměr	1,0 (m³/min)/W
Maximální rychlost vzduchu	3,1 m/s
Třídy ochrany	II
Spotřeba v pohotovostním režimu	0 W
Materiál lopatek	Plast
Ochranná mřížka	Přední a zadní (kov)
Nastavitelná výška	Ano, s podpůrnou trubkou a nástavcem
Použití	Pouze do interiéru
Čištění	Suchý nebo mírně vlhký hadřík; neponořovat
Záruka	2 roky (platí v Rakousku)

Často kladené otázky - BP40STTI26V1 BLUEPALM

Jak sestavit ventilátor v režimu stolu?

Vložte krátkou nebo dlouhou podpůrnou trubku do základny, upevněte ji těsněním a šroubem. Nasaďte držák motoru, zadní mřížku, lopatky (upevněné kroužkem), poté přední mřížku s kroužkem mřížky.

Jak používat ventilátor v režimu stojanu?

Použijte dlouhou podpůrnou trubku + nástavec trubky. Připevněte nástavec k trubce, poté držák motoru. Zbytek sestavy je stejný jako u režimu stolu.

Jak nastavit rychlost ventilátoru?

Otočte knoflíkem rychlosti: poloha 0 = vypnuto, 1 = nízká, 2 = střední, 3 = vysoká. Stejný knoflík ovládá také oscilaci.

Jak aktivovat oscilaci?

Stiskněte tlačítko oscilace umístěné na motoru, aby ventilátor automaticky kýval ze strany na stranu.

Jak čistit ventilátor?

Vždy odpojte zařízení. Čistěte vnější povrch suchým nebo mírně vlhkým hadříkem. Nepoužívejte rozpouštědla ani agresivní čisticí prostředky. Ventilátor neponořujte.

Lze ventilátor používat venku?

Ne, ventilátor je určen pouze pro vnitřní použití. Nevystavujte jej vodě, vlhkosti ani venkovnímu prostředí.

Co dělat, když ventilátor vůbec nefunguje?

Zkontrolujte, zda je zástrčka správně zapojena a zda je přítomen proud. Ujistěte se, že knoflík rychlosti není v poloze 0. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak vyměnit lopatky ventilátoru?

Odpojte zařízení. Odstraňte upevňovací kroužek a vadné lopatky. Nasaďte nové lopatky na hřídel motoru a upevněte je kroužkem. Postupujte podle montážního návodu pro opětovné nasazení mřížek.

Jaká je záruka na ventilátor BLUEPALM?

Záruka je 2 roky od data nákupu, platná v Rakousku. Kryje výrobní vady. Uchovejte si fakturu a záruční list.

Kde najít úplný návod a aktualizace?

Stáhněte si nejnovější návod na www.bluepalm.at/downloads nebo naskenujte QR kód na zařízení. Návod je k dispozici v několika jazycích.

NÁVOD K OBSLUZE BP40STTI26V1 BLUEPALM

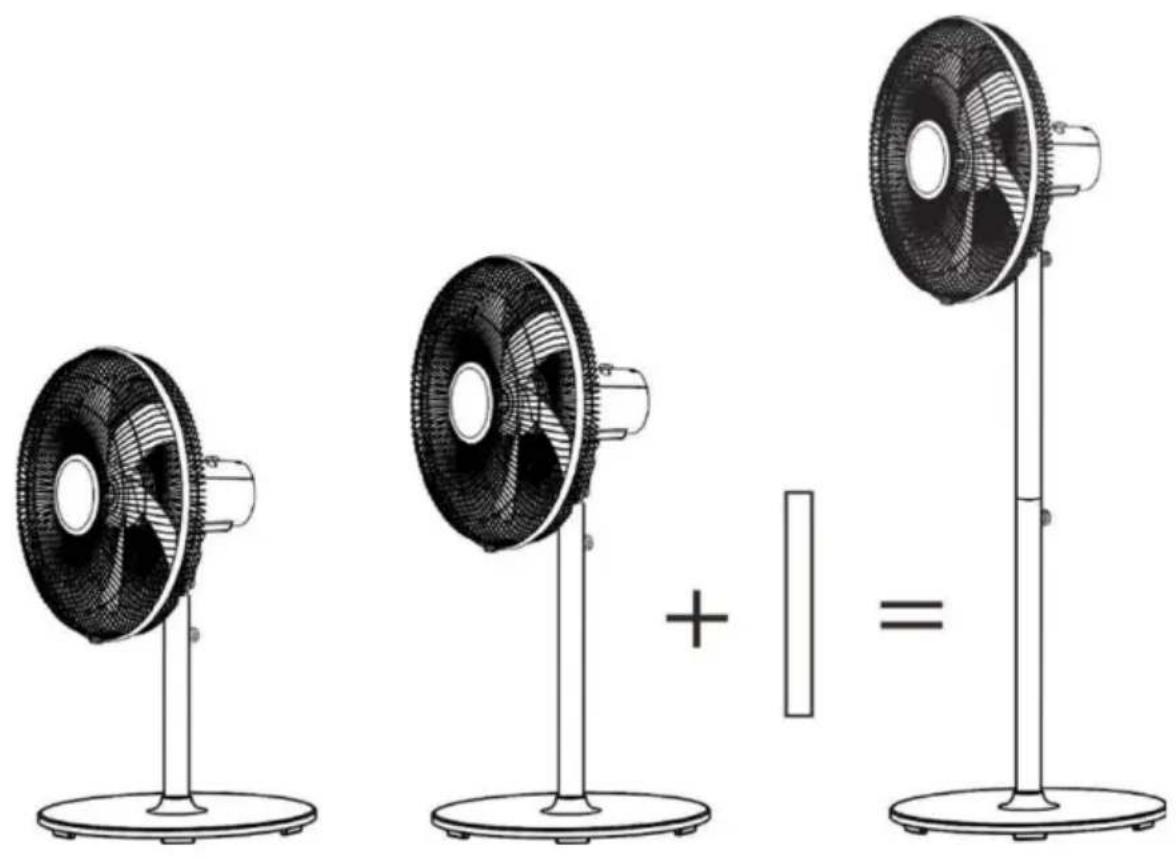

Podlahový a stolní ventilátor BP40STTI26V1 & BPSTTI26V2

Aktuální návod k obsluze a další jazyky

Stáhněte sinejnovější návod k obsluze v různých jazycích prostřednictvím odkazu www.bluepalm.at/downloads nebo naskenujte zobrazený QR kód. Postupujte podle pokynů na webové stránce.

1. Tento přístroj používejte výhradně v souladu s pokyny uvedenými v návodu k použití. Jakékoli jiné použití než doporučené výrobcem může vést k požáru, úrazu elektrickým proudem nebo zranění osob.

2. Vyjměte obal a zkontrolujte, zda není zařízení poškozeno.

BLUEPALM

V případě jakýchkoli pochybností zařízení nepoužívejte a obrat’te se na servisní středisko nebo na svého prodejce.

1. Obalový materiál uchovávejte mimo dosah dětí. Při požití hrozí nebezpečí udušení!

2. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo autorizovaným servisním místem, aby se předešlo všem možným rizikům.

3. Před připojením k elektrické síti musíte zkontrolovat, zda typ sít'ového proudu a napětí odpovídají údajům uvedeným na typovém štítku přístroje.

4. Elektrická zásuvka, do které je zařízení připojeno, nesmí být vadná nebo uvolněná, musí být vhodná pro požadované proudové zatížení a především musí být rádně uzemněná.

5. Nepoužívejte prodlužovací kabel, protože by se mohl přehřát a způsobit požár.

6. Je přísně zakázáno jakýmkoli způsobem upravovat vlastnosti tohoto zařízení a je nutné používat pouze náhradní díly nebo příslušenství doporučené výrobcem (v opačném případě zaniká záruka).

7. Pokud má přístroj závadu, vypněte jej a kontaktujte prodejce nebo zákaznickou linku.

8. Případné opravy zařízení a síťové zástrčky nebo napájecího kabelu je nutné vždy řešit výhradně se zákaznickým servisem doporučeným výrobcem. Naše zákaznická servisní místa si můžete prohlédnot online na adrese www.bluepalm.at.

9. Děti mladší 8 let a osoby s omezenými fyzickými, psychickými, smyslovými nebo mentálními schopnostmi a s nedostatkem zkušeností a znalostí smějí tento přístroj používat pouze pod odpovídajícím dohledem a po důkladném poučení o bezpečném používání přístroje a souvisejících rizicích.

BLUEPALM

1. Přístroj nepoužívejte bez dozoru. Při odchodu z místnosti přístroj vždy vypněte.
2. Děti si s přístrojem nesmí hrát.
3. Napájecí kabel nepřekrucujte ani neohýbejte.
4. Přístroj nepoužívejte s mokrýma rukama.
5. Zařízení nepoužívejte ve venkovním prostředí.
6. Přístroj nikdy nepoužívejte v místnostech, kde se vyskytuje plyn, olej nebo síra.
7. Přístroj nepoužívejte v blízkosti vody nebo silné vlhkosti, např. ve vlhkých sklepích, v blízkosti bazénů, van nebo sprch. Dbejte na to, aby se do přístroje nedostala voda.
8. Na zařízení nepokládejte žádné předměty.
9. Zařízení umístěte na stabilní a rovný podklad.
10. Zařízení nikdy nezakrývejte.
11. Do přístroje nikdy nevkládejte prsty, pera ani jiné předměty a dbejte na to, aby nebyly zablokovány vstupy a výstupy vzduchu.
12. Před vytažením zástrčky vždy zařízení vypněte.
13. Při odpojování zařízení netahejte za napájecí kabel. Pro odpojení zařízení vždy táhněte za zástrčku.
14. Nedotýkejte se zástrčky mokrýma rukama, aby nedošlo k úrazu elektrickým proudem.
15. Zástrčku vytáhněte, pokud přístroj nepoužíváte, chcete-li jej vyčistit, pokud je třeba provést servis nebo pokud jej prénášíte z jednoho místa na druhé.
16. Udržujte přístroj v dobrém stavu čištěním a údržbou. V případě jakýchkoli dotazů týkajících se údržby se můžete obrátit na autorizovanou zákaznickou linku / servisní středisko výrobce.
17. Pokud přístroj nepoužíváte, uchovávejte jej na bezpečném a suchém místě mimo dosah dětí.

BLUEPALM

Recyklace, likvidace, prohlášení o shodě

	RECYKLACEObalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.
	DISPOZICESymbol "přeškrtnuté popelnice" vyžaduje oddělenou likvidaci odpadních elektrických a elektronických zařízení (OEEZ).Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí nebezpečné látky.Nevyhazujte je proto do netříděného zbytkového odpadu, ale na určeném sběrném místě pro odpadní elektrická a elektronická zařízení. Tím přispějete k ochraně zdrojů a životního prostředí. Další informace získáte u svého prodejce nebo na místních úřadech. Směrnice 2012/19/EU
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento článek je v souladu se základními požadavky, nařízeními a směrnicemi EU.Podrobné prohlášení o shodě si můžete kdykoli prohlédnot pod následujícím odkazem:https://www.schuss-home.at/downloads

S výjimkou chyb a technických úprav.

BLUEPALM

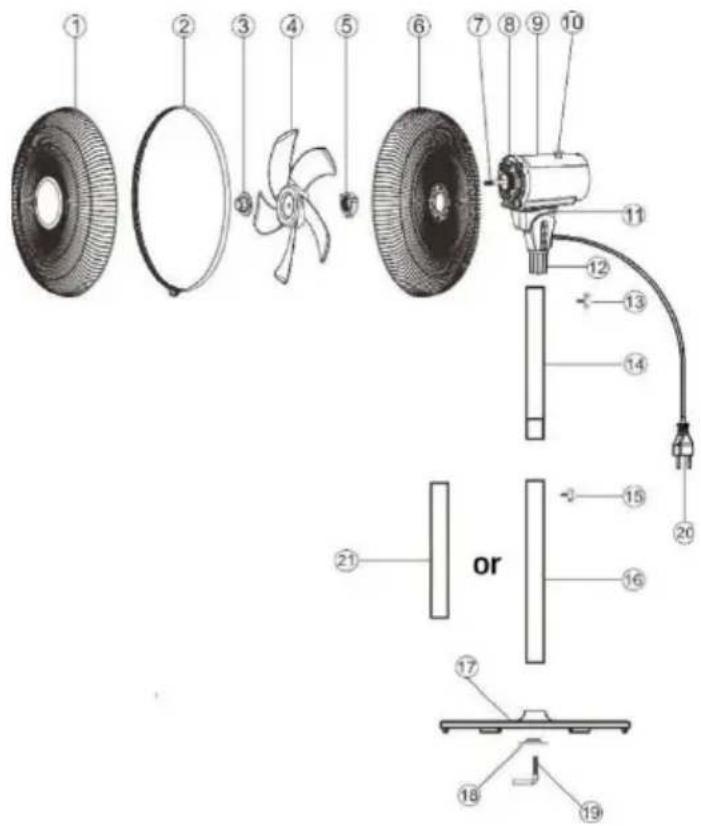

PŘEHLED VENTILÁTORU

1. Přední ochranná mřížka
2. Kroužek mřížky
3. Upevňovací kroužek
4. Lopatka ventilátoru
5. Závitová matice
6. Zadní ochranná mřížka
7. Hřídel motoru
8. Přední kryt motoru
9. Kryt motoru
10. Tlačítko oscilace
11. Držák motoru
12. Montážní konzola
13. Upevňovací šroub
14. Prodlužovací trubka
15. Upevňovací šroub
16. Dlouhá stojanová trubka
17. Základna
18. Těsnicí kroužek
19. Montážní šroub
20. Napájecí kabel
21. Krátká stojanová trubka

(Pozor: Krátká stojanová trubka (21) nelze používat spolu s prodloužením podpěrné trubky (14)!)

MONTÁŽ VENTILÁTORU

Vyjměte všechny části zařízení z obalu a odstraňte veškerý obalový materiál.

Pro použití jako stolní ventilátor:

• Vložte stojanovou trubku (16) nebo (21) podle požadované výšky do podstavce (17) a zajistěte ji těsnicím kroužkem (18) a upevňovací šroubem (19).
• Připojte držák motoru ke stojanové trubce (16) nebo (21) a zajistěte jej fixačním šroubem (13).
• Vezměte zadní ochrannou mřížku (6), nasad'te ji na hřídel motoru (7) a zajistěte maticí (5).
• Vezměte ventilátorová lopatky (4), nasad'te je na hřídel motoru (7) a zajistěte upevňovacím kroužkem (3).
• Vezměte přední ochrannou mřížku (1), spojte ji se zadní mřížkou (6) a zajistěte kroužkem mřížky (2).

BLUEPALM

• Vložte stojanovou trubku (16) do podstavce (17) a zajistěte ji těsnicím kroužkem (18) a upevňovacím šroubem (19). Poté připojte prodlužovací trubku (14) ke stojanové trubce (16) a zajistěte fixačním šroubem (15).
• Připojte držák motoru k prodlužovací trubce (14) a zajistěte jej fixačním šroubem (13).
• Vezměte zadní ochrannou mřížku (6), nasadťe ji na hřídel motoru (7) a zajistěte maticí (5).
• Vezměte ventilátorová lopatky (4), nasad'te je na hřídel motoru (7) a zajistěte upevňovacím kroužkem (3).
• Vezměte přední ochrannou mřížku (1), spojte ji se zadní mřížkou (6) a zajistěte kroužkem mřížky (2).

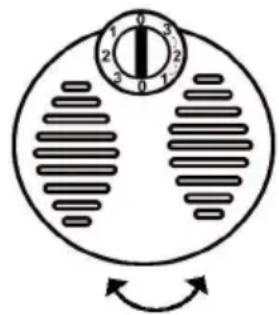

FUNKCE RYCHLOSTI

Na výběr jsou 3 rychlosti:

0- Tlačítko pro vypnutí a zastavení napájení

1- Nízká rychlost
2- Střední rychlost
3- Vysoká rychlost

Switch

1 0 3 2 2 3 0 1 5 1 6 2 7 3 8 4 9 2 10 1 11 2 12 3 13 4 14 5 15 6 16 7 17 8 18 9 19 10 20 11 21 12 22 13 23 14 24 15 25 16 26 17 27 18 28 19 30 20 31 21 32 22 33 23 34 24 35 25 36 26 37 27 38 28 39 29 40 30 41 31 42 32 43 33 44 34 45 35 46 36 47 37 48 38 49 39 50 40 51 41 52 42 53 43 54 44 55 45 56 46 57 47 58 48 59 49 60 50 61 51 62 52 63 53 64 54 65 55 66 56 67 57 68 58 69 59 70 60 71 61 72 62 73 63 74 64 75 65 76 66 77 67 78 68 79 69 80 70 81 71 82 72 83 73 84 74 85 75 86 76 87 77 88 78 89 79 90 80

Tlačítko rychlosti s oscilací

ČIŠTĚNÍ A ÚDRŽBA

Před čištěním spotřebiče vždy odpojte sít'ovou zástrčku od zásuvky.

• Spotřebič, napájecí kabel a zástrčka by neměly být při čištění ponořeny do vody nebo jiných tekutin. Čistěte je suchým hadříkem.
• Pokud je spotřebič velmi znečištěný, lze jeho vnější stranu opatrně otrít vlhkým hadříkem a poté pečlivě osušit. Dbejte na to, aby do vnitřního prostoru spotřebiče nepronikala vlhkost.
• K čištění spotřebiče nepoužívejte žádné drsné čisticí prostředky, ocelové kartáče, drátěnky ani jiné tvrdé předměty, protože mohou způsobit poškrábání povrchu.
• Spotřebič pravidelně čistěte.
• Nikdy nepoužívejte rozpouštědla, benzen nebo čisticí prostředky na bázi oleje, protože mohou poškodit kryt.

BLUEPALM

- Pravidelně dotahujte viditelné šroubové spoje na spotřebiči, abyste se ujistili, že zařízení funguje správně.

Technické informace
Jmenovité napětí	220 - 240 V
Frekvence	50 Hz
Jmenovitý příkon	50 W
Rozměry	390 x 390 x 1250 mm
Hmotnost	5,4 kg
Požadavky na informace podle nařízení EU (VO) 206/2012
Číslo položky	BP40STTI26V1, BP40STTI26V2
Jmenovité napětí	220 – 240 V
Třída	II
Spotřeba proudu ve vypnutém stavu (POFF)	0 W
Sezónní spotřeba elektrické energie (Q)	14 kWh/a
Označení	Symbol	Hodnota	Jednotka
Maximální objemový průtok	F	41,4	m3/min
Příkon ventilátoru	P	40,7	W
Servisní poměr	Sv	1,0	(m3/min)/W
Příkon v pohotovostním režimu	PSB	0	W
Hladina akustického výkonu ventilátoru	LWA	64	dB(A)
Maximální rychlost vzduchu	c	3,1	m/s
Měřicí norma pro stanovení poměru výkonu a akustické energie	IEC 60879:2019
Kontakt adresa pro další informační a servisní linka:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňTel: [phone] – 0www.bluepalm.atČíslo v obchodním rejstříku: 236974 t /Obchodní rejstříkový soud: Vídeň:

BLUEPALM

ZÁRUKA

Zakoupením kvalitního výrobku BLUEPALM získáte inovativní, dlouhodobý a spolehlivý výrobek.

Na toto zařízení BLUEPALM poskytujeme záruku 2 roky od data zakoupení, platnou pouze v Rakousku.

V případě, že v tomto období bude na vašem zařízení nutný servis, zaručujeme bezplatnou opravu (náhradní díly a práce) nebo (na základě rozhodnutí společnosti Schuss) výměnu výrobku. V případě, že oprava ani výměna nemají z ekonomického hlediska smysl, vyhrazujeme si právo vystavit dobropis na základě aktuální hodnoty. V případě klimatizačních zařízení se vždy nejprve obrat’te na zákaznickou linku (viz štítek na zařízení nebo titulní strana návodu k použití), v případě ventilátorů kontaktujte svého prodejce nebo přímo nás. Upozorňujeme, že oprava, která nebyla provedena v autorizovaném servisu v Rakousku, má za následek okamžitou ztrátu záruky.

Tato záruka se nevztahuje na:

• Oprava nebo výměna dílů z důvodu běžného opotřebení
  • Poškození v důsledku nedodržení návodu k použití
• Zařízení, která se používají komerčně - i částečně
  • Zařízení poškozená vnějšími vlivy (pád, náraz, prasknutí, nesprávné používání atd.) a estetické opotřebení.
  • Zařízení, která byla nesprávně používána
• Zařízení, která nebyla otevřena v našem autorizovaném servisu.
• Poškození způsobená nesprávně uzavřenými odtoky kondenzátu na klimatizačních zařízeních nebo nesprávně vloženou nádobou na vodu.
  • Nesplněná očekávání zákazníků.
• Škody způsobené vyšší mocí, vodou, bleskem a přepětím.
• Zařízení, u nichž byla vymazána, nečitelná nebo odstraněna označení typu a/nebo sériové číslo zařízení.
  • servisní práce, které neprovádějí naše autorizované servisy, náklady na dopravu do autorizovaného servisu nebo k nám a zpět a související rizika.

Vezměte prosím na vědomí, že v záruční době účtujeme paušální poplatek 60 € (indexováno podle indexu spotřebitelských cen 2010, červen 2015) v případě provozních chyb nebo v případě, že nelze najít žádnou závadu.

Celková záruční doba 2 let se neprodlužuje, pokud je proveden záruční servis (oprava nebo výměna zařízení).

Dvouletá záruka je platná pouze v případě, že je předložena originální faktura (musí obsahovat jméno a adresu prodejce a úplný název zařízení) a příslušný záruční list, na kterém musí být uveden typ zařízení a sériové číslo (lze nalézt na krabici a na zadní nebo spodní straně zařízení)! Pokud nelze předložit záruční list, platí pouze zákonná záruka! Upozorňujeme, že zákonná záruka se touto zárukou nemění a platí v plném rozsahu bez ohledu na ni.

Společnost Schuss Home Electronic GmbH a její zástupci odpovídají za škody pouze v případě hrubé nedbalosti nebo úmyslu. Odpovědnost za ušlý zisk, očekávané, ale nevzniklé úspory, následné škody a škody z nároků třetích osob je v každém případě vyloučena. Z odpovědnosti za škodu jsou vždy vyloučeny škody na zaznamenaných datech nebo na nich.

Blahopřejeme vám k výběru. Doufáme, že se vám bude zařízení BLUEPALM líbit!

ADRESA

Schuss Home Electronic GmbH

Scheringgasse 3

A-1140 Vídeň

Tel: [phone]

Typové označení: ....

Sériové číslo: ....

Tento záruční list musí být spolu s přístrojem předán autorizovanému servisu nebo prodejci, u kterého jste přístroj zakoupili, v případě reklamace!

BLUEPALM

Podlahový a stolový ventilátor BP40STTI26V1 & BPSTTI26V2
