NÁVOD K OBSLUZE EnergySilence Aero 5274 CECOTEC

Bezpečnostní pokyny 33

ÍNDICE

1. Díly a součásti 85
2. Před použitím 85
3. Montáž 85
4. Provoz 88
5. Čištění a údržba 88
6. Technické specifikace 89
7. Recyklace elektrických a elektronických
   zařízení 89

Přečtěte si pozorně následující pokyny před použitím výrobku. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném

používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

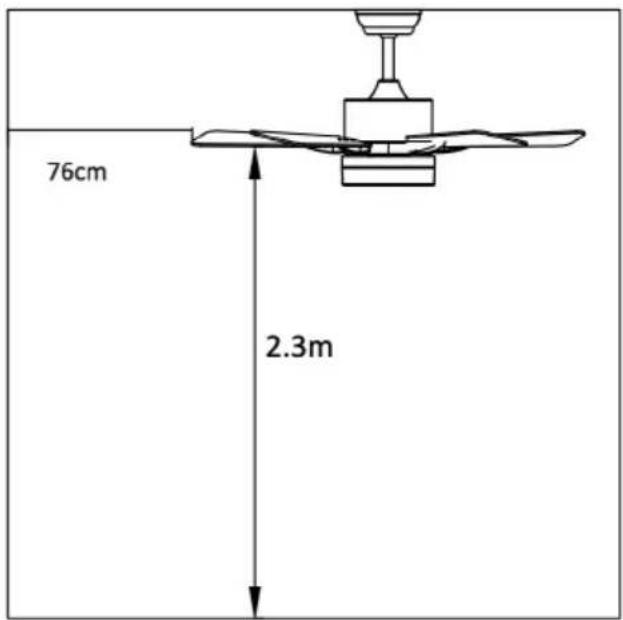

• Minimální vzdálenost mezi lopatkami ventilátoru a podlahou musí být 2,3 metru.
• Minimální vzdálenost od jakéhokoli předmětu nebo zdi od lopatek musí být minimálně 76 cm.
• Ujistěte se, že je spotřebič před čištěním nebo uživatelskou údržbou odpojen od napájení.
• Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Ujistěte se, že napětí v síti odpovídá napětí uvedenému na označení produktu a že zástrčka je uzemněná.
• Pokud je kabel poškozen, musí být opraven Oficiální technickou asistenční službou společnosti Cecotec, aby se tak předešlo jakémukoli nebezpečí.
• Nepoužívejte výrobek, pokud je kabel nebo konstrukce poškozená nebo pokud je nefunkční, spadl nebo byla poškozen.
• Nevkládejte předměty ani části těla mezi lopatky, když jsou v pohybu.
• Pro snížení rizika poškození připevněte ventilátor přímo k nosné konstrukci budovy, jak je popsáno v tomto návodu, a používejte pouze díly a součásti dodané a doporučené společností Cecotec.
• Pro zabránění nebezpečí úrazu elektrickým proudem odpojte před instalací nebo opravou ventilátoru hlavní napájení vypnutím jističů.

• Kabeláž musí odpovídat národním elektrotechnickým normám.

• Kabel musí být řádně uzemněn, aby se předešlo riziku možných nehod.

• Zařízení musí být instalováno v souladu s národními předpisy pro elektroinstalaci.
• Nikdy neinstalujte ventilátor v místnosti s vysokou vlhkostí.
• Bud'te velmi opatrní, pokud se nacházíte v blízkosti lopatek ventilátoru.
• K ovládání rychlosti lopatek ventilátoru použijte prostředky pro regulaci rychlosti od společnosti Cecotec.
• Neohýbejte ani nekrivte upínací systém lopatek během instalace nebo čištění.
• Pro zajištění správného provozu zařízení je nutné provádět čištění a údržbu výrobku v souladu s tímto návodem k použití. Vypněte a odpojte výrobek z elektrické sítě před jeho čištěním.
• Ujistěte se, že ventilátor není umístěn v blízkosti záclon nebo jiných předmětů, které by se do něj mohly zachytit.
• Z důvodu bezpečnosti dětí uchovávejte všechny obalové materiály (plastové sáčky, krabice, polystyren atd.) mimo jejich dosah.
• Doporučuje se, aby montáž tohoto výrobku prováděly 2 osoby.
• Tento výrobek je určen pro používání v interiéru.

Pokyny k bateriím

• Spolknutí baterií může způsobit popáleniny, perforaci měkkých tkání a smrt. Může způsobit těžké popáleniny do dvou hodin po spolknutí.
• V případě spolknutí baterií okamžitě vyhledejte nejbližší lékařskou pomoc.

• Nedovolte dětem vyměňovat baterie bez dozoru dospělé osoby.

• Nerozebírejte, neotevírejte ani neničte baterie.

• Uchovávejte baterie mimo dosah dětí. Udržujte zejména malé baterie mimo dosah dětí. V případě spolknutí baterie byste měli rychle vyhledat lékařskou pomoc.
• Nevystavujte baterie teplu nebo ohni. Vyhněte se skladování na přímém slunečním záření.
• Nezkratujte článek nebo baterii. Neskladujte články nebo baterie nepřehledně v krabici nebo zásuvce, kde by mohlo dojít k jejich vzájemnému zkratu nebo ke zkratu jinými kovovými předměty.
• Baterie i články mohou v extrémních podmínkách vytékat. V případě úniku kapaliny z baterie nedovolte, aby se kapalina dostala do kontaktu s kůží nebo očima. Pokud se kapalina dostane do kontaktu s pokožkou, okamžitě ji omyjte vodou a mýdlem. Při vniknutí kapaliny do očí okamžitě vypláchněte oči velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc. Používejte rukavice při manipulaci s baterií a neprodleně ji zlikvidujte v souladu s místními předpisy.
• Dbejte na kladné (+) a záporné (-) označení na bateriích a dálkovém ovladači a ujistěte se, že jsou správně používány.
• Nepoužívejte žádnou baterii, která není určena pro použití se zařízením.
• Nekombinujte baterie různých výrobců, kapacit nebo velikostí. Použití baterií dětmi by mělo být pod dohledem.
• Vždy kupujte pouze doporučené baterie.
• Udržujte baterie čisté a suché. Vyčistěte zanesené kontakty baterií čistým suchým hadříkem.
• Uschovejte si originální dokumentaci k výrobku pro budoucí použití.
• Kdykoli je to možné, vyjměte baterie, když dálkový ovladač nepoužíváte.

1. PIEZAS Y COMPONENTES

Legenda k obrázku 1:

1. Rozeta
2. Závěsná tyč 25 cm
3. Montážní úchyt
4. Lopatka
5. Kryt motoru
6. Motor
7. Dálkový ovladač a přijímač dálkového ovladače
8. Závěsná tyč 15 cm
9. Montážní sada

Poznámka:

Grafika v tomto návodu je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

• Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte spotřebič z krabice a odstraňte veškerý obalový materiál. Můžete uschovat originální krabici a další obaly na bezpečném místě pro zabránění poškození spotřebiče, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat originální obal, ujistěte se, že všechny části recyklujete správně.
• Zkontrolujte, zda jsou všechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficiální technickou asistenční službu společnosti Cecotec.

Obsah krabice

• Stropní ventilátor
• Tento návod k použití
• Dálkový ovladač a přijímač dálkového ovladače
• Montážní sada

3. MONTÁŽ

Příprava na montáž

- Pro zamezení zranění a škod se ujistěte, že místo, kde má být zařízení instalováno, má k dispozici volný prostor o velikosti 2,3 m od lopatek k podlaze a 76 cm od lopatek ke zdi nebo jinému předmětu. Obr. 2

ČEŠTINA

• Ujistěte se, že je montážní úchyt bezpečně připevněn ke stropu a že unese celou hmotnost ventilátoru.
• Ujistěte se, že konstrukce stropu udrží celkovou hmotnost ventilátoru.
• Tento ventilátor lze nainstalovat jak na normální stropy, tak i na klenuté nebo šikmé stropy pomocí závěsné tyče. Délku zavěšení lze prodloužit pomocí delší tyče. Obr. 3
• Montáž vyžaduje následující nářadí: šroubovák, plochý šroubovák, nastavitelné kleště nebo klíč, žebřík, štípací kleště a izolační pásku.

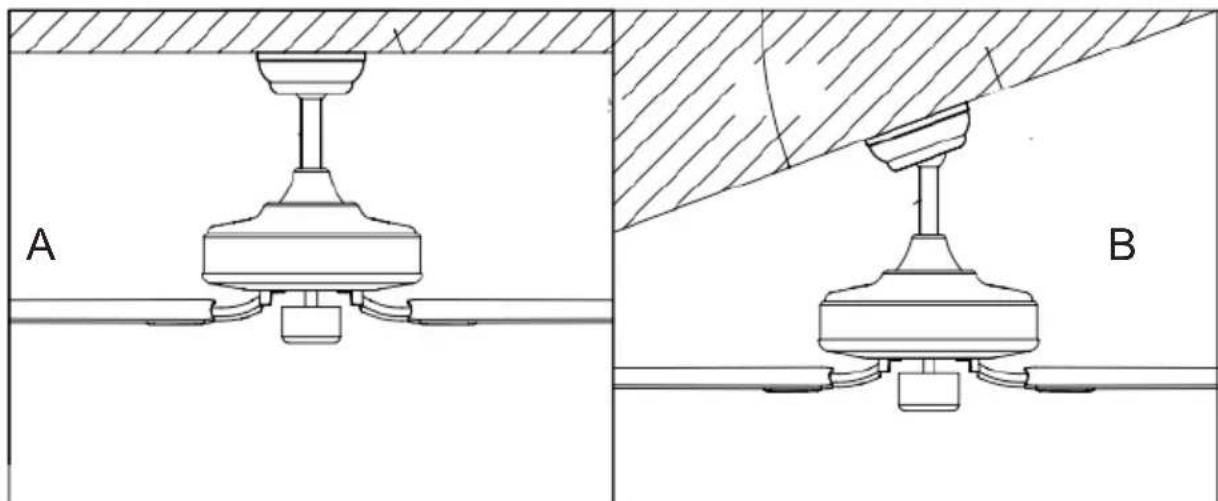

Legenda k obrázku 3:

A. Standardní montáž
B. Montáž pod úhlem

Montáž

Legenda k obrázku 4:

A. Betonový strop

1. Montážní otvory pro samořezné šrouby
2. Montážní otvory pro expanzní šrouby

B. Dřevěný strop

1. 4 samořezné vruty do dřeva
2. Montážní úchyt

Legenda k obrázku 10:

1. Šrouby pro upevnění rozety
2. Montážní úchyt
3. Rozeta

4. Plochý šroubovák k dotažení šroubů

5. Přiložte montážní úchyt na místo, kde má být namontován, a označte místo, kde mají být vyvrtány otvory.

6. Pomocí vrtačky vyvrtejte dva otvory o hloubce 08 mm a 240 mm a poté do nich vložte dvě hmoždinky.

Poznámka:

• Použijte hmoždinky nebo samořezné šrouby v závislosti na typu stropu. Nemontujte montážní úchyt přímo na tenký dřevěný nebo betonový povrch. Když je montážní úchyt namontován, ujistěte se, že je schopen odolat svislému zatížení většímu než 60 kg, abyste předešli jakémukoli riziku.

• Není třeba vrtat žádné otvory, pokud budete provádět montáž do stropu z masivního dřeva. V tomto případě stačí vložit 4 samořezné vruty do čtyř montážních otvorů v rozích montážního úchytu. Obr. 4

• Upevněte montážní úchyt na hmoždinky.

• Nasadte těsnění na hmoždinky a utáhněte matice. Ujistěte se, že montáz byla provedena správně, jinak by ventilátor mohl spadnout. Obr. 5
• Zarovnejte otvory v lopatkách s otvory v motoru a připevněte lopatky. Obr. 6
• Protáhněte spojovací kryt závěsnou tyčí a poté provedte napájecí kabely přes závěsnou tyč.
• Uvolněte upevňovací šrouby z úchytu závěsné tyče a zarovnejte otvory závěsné tyče s otvory v jejím úchytu. Poté, zasuňte kolík a nasadťe závlačku R. Použijte plochý šroubovák k dotažení šroubů na úchytu závěsné tyče. Obr. 7
• Nasad'te rozetu na závěsnou tyč.

Poznámka: Ujistěte se, že jsou kolík a závlačka R správně nasazeny, aby se zabránilo pádu ventilátoru.

1. Uchopte oběma rukama tělo LED světla po obou stranách, zarovnejte závěsnou tyč s otvorem v montážním držáku a poté ho nasad'te na montážní úchyt. Obr. 8

2. Otočte tělem LED světla proti směru hodinových ručiček, dokud nebude ve správné poloze. Potočte tělem LED světla směrem doprava a doleva, abyste se ujistili, že je správně nasazeno na svém místě.

3. Zasuňte přijímač dálkového ovládání do montážního úchytu. Obr. 8

Zapojení kabelů. Obr. 9

1. Připojte bílý konektor vodičů přijímače k bílému konektoru vodičů motoru stropního ventilátoru.
2. Odřízněte napájecí kabel (N: neutrální vodič, L: linkový vodič) o 6 až 8 mm.
3. Zapojte neutrální/linkový vstupní vodič přijímače, uzemňovací vodič montážního úchytu a uzemňovací vodič stropního ventilátoru k příslušným otvorům pro kabeláž na montážním úchytu. Poté utáhněte šrouby svorek vodičů plochým šroubovákem.
4. Zapojte neutrální/linkový vodič a uzemňovací vodič do příslušných otvorů na montážním úchytu. Poté utáhněte šrouby svorek vodičů plochým šroubovákem.
5. Uspořádejte kabely.

Poznámka: Zbývající část kabelů lze vložit do krytu montážního úchytu. Pokud jsou kabely příliš dlouhé, zkratte je.

1. Uvolněte upevňovací šrouby rozety na montážním úchytu o 2 až 5 mm. Poté uchopte rozetu oběma rukama a opatrně zasuňte upevňovací šrouby do montážních otvorů.
2. Otočte rozetou proti směru hodinových ručiček, dokud nebude ve správné poloze.
3. Utáhněte šrouby upevňující rozetu plochým šroubovákem. Obr. 10

ČEŠTINA

4. PROVOZ

Legenda k obrázku 11:

1. Tlačítka rychlosti
2. Funkce ochrany proti krádeži
3. Tlačítko vypnutí
4. Tlačítko pro změnu směru otáčení lopatek
5. Tlačítko funkce přírodního vánku
6. Tlačítko pro změnu odstínu (v závislosti na modelu)
7. Tlačítka pro ovládání světla (v závislosti na modelu)

8. Tlačítka časovače

9. Použijte tlačítka rychlosti pro zvolení úrovně výkonu proudění vzduchu.

10. Stiskněte tlačítko vypnutí pro vypnutí zařízení.
11. Použijte tlačítka časovače pro zvolení doby provozu zařízení. Po uplynutí zvoleného času se ventilátor vypne.

Změna směru otáčení lopatek

Stiskněte tlačítko 4 pro změnu směru otáčení lopatek.

• Když se lopatky začnou otáčet ve směru hodinových ručiček, je aktivován režim zimní chod (čímž dochází k rozvádění teplého vzduchu po místnosti).
• Když se lopatky začnou otáčet proti směru hodinových ručiček, je aktivován režim letní chod (čímž dochází k rozvádění svěžího vánku).

Přírodní vánek

Aktivujte tento režim stisknutím tlačítka 5. Ventilátor bude postupně měnit úroveň výkonu v cyklech, což zajistí pocit svěžího vzduchu.

Výměna baterie v dálkovém ovladači

1. Otevřete přihrádku na baterie.
2. Vložte baterie do přihrádky na baterie s dodržením polarity.
3. Zavřete přihrádku.

5. ČIŠTĚNÍ A ÚDRŽBA

• Ujistěte se, že je ventilátor odpojen od napájení před zahájením čištění.
• Neponořujte ani nestříkejte žádnou část zařízení vodou ani jinou kapalinou.
• Nepoužívejte k čištění rozpouštědla ani jiné chemikálie.
• Použijte jemný vlhký hadřík pro čištění venkovní části přístroje

6. TECHNICKÉ SPECIFIKACE

Referenční číslo výrobku: 08550 / 08551 / 08552 / 08553

Výrobek: EnergySilence Aero 5270 BlackWood / EnergySilence Aero 5270 Black&WhiteWood

/EnergySilence Aero 5270 WhiteWood /EnergySilence Aero 5270 White&BlackWood

Napětí: 220-240 V

Frekvence: 50/60 Hz

Výkon: 40 W

Popis Symbol Hodnota Jednotka
Maximální průtok ventilátoru F m			^3 /min
Výkon používaný ventilátorem P W
Provozní hodnota SV (m			^3 /min)/W
Spotřeba energie v pohotovostním režimu	P_SB	W
Hladina akustického výkonu ventilátoru	L_WA		dB (A)
Maximální rychlost vzduchu C m/s
Norma pro měření provozní hodnoty IEC 60879
Kontaktní údaje pro získání informací	Cecotec Innovaciones, S.L. Av. Reyes Católicos, 60, 46910, Alfafar (Valencia), Španělsko

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality výrobku.

Vyrobeno v Číně | Navrženo ve Španělsku

7. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli články/baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

ČEŠTINA

Pro podrobnější informace o nejvhodnějším způsobu likvidace elektrických a elektronických zařízení a/nebo příslušných baterií by se spotřebitelé měli obrátit na místní úřady.

Dodržování výše uvedených pokynů přispívá k ochraně životního prostředí.

8. Záruka a technický servis

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personal.

Pokud zjistíte problém s výrobkem nebo máte jakékoli dotazy, obrat'te se na Oficiální technickou asistenční službu společnosti Cecotec na čísle [phone].

9. Copyright

Práva duševního vlastnictví k textům v tomto návodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, přenášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

1	2	3
4	5	6
7	8	9

Fig./Img./Abb./Rys./Obr.1

76cm 2.3m

Fig./Img./Abb./Rys./Obr.2
