NÁVOD K OBSLUZE Park PowerAir Outwell

Předtím, než zařízení začnete používat, si přečtěte návod k použití. Uschovejte tyto pokyny pro budoucí potřebu.

VAROVÁNÍ

• Pouze provoz třidy III / SELV — Napájení přes USB-C zástrčku; používejte pouze certifikované, nepoškozené zdroje napájení USB-C (nejsou součásti balení), které odpovidaji jmenovitému napěti a proudu zařízení.
• Před zabalenim odpojte a odstraňte zdroj napájeni a odpojte a rozbaľte světlo ze stanu nebo markyzy. K uložení světla použilje určenou přepravní tašku.
• Nebezpeči úrazu elektrickým proudem – zařízeni neupravujte, nerozebirejte ani se nepokoušejte opravovat; vnitřní součástí nejsou uživatelsky opravitelné.
• Pokud produkt nefunguje správně, viz část 3: Řešení problémů.
  Pokud problém přetrvává, kontaktujte zákaznický servis (kontaktní informace najdete na zadní straně přirůcky).
• Nebezpeči poškození zraku – Nedívejte se přimo do světelného zdroje. Dlouhodobé vystavení zblízka může způsobit nepříjemné pocity v očich.
• Kryti IP44 – Chránéno proti pevným předmětům větším než 1 mm a stříkající vodě z jakéhokoli směru. Neponorujte do vody ani nevystavujte vysokotlákím vodním paprskům.
• Skladujte pouze v suchu. Před zabalením vyjměte. Látkový obal s LED diodou je během používání zapnutý na zip ve stanu/markýze; před zabalením jej rozepněte a odpojte všechny zástrčky. Před uskladněním se ujlštěte, že stan/markýza je zcela suchý, aby nedošlo k plesnlvéní, zápachu a poškození látky a světla. Skladujte světlo na chladném a suchém mistě.
• Nepřipojujte světelný had k napájení, pokud je v obalu nebo navinutý na cívce.
• Nepouživejte světelný had, pokud je zakryty nebo zapuštěný do povrchu.
• Neotevirejte ani nestřihejte světelný had.

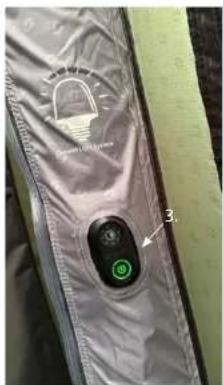

1. Obsah produktu

1. Látkový obal se zipem a LED (dodávaný v přepravní tašce)
2. Napájecí kabel s konektorem (predinstalovaný)
3. Spinaci Jednotka (předinstalovaná)
4. USB-C zástrčka
5. Konektorová zástrčka
6. Tlačitko ON/OFF
7. Tlačitko DIM

2. Instalace a použití

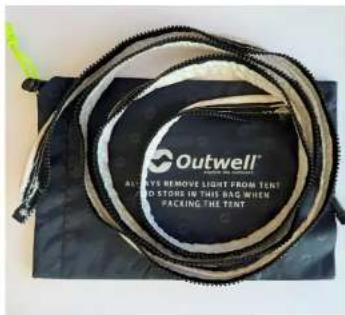

Systém osvětlení Outwell (OLS) je součásti vybraných stanů a předstanů Outwell. Spínač (3) a napájecí kabel (2) jsou předinstalovány. Látkový obal se zlpem a LED dlodou (1) je dodáván samostatně ve vlastní přepravní tašce a před použitím je nutné jej namontovat.

Požadavky na napájení: zdroj napájení USB-C, minimálné 5 V 2 A (10 W) (neni součásti dodávky).

Chcete-li použit osvětlovaci systém ve stanu nebo předstanu, najděte látkové pouzdro se zipem a LED diodou (1) v přepravní tašce.

2.1 Stany s tyčemi a markýzy

Najděte vnitřní zip a zapněte jej do látkového pouzdra s LED diodou (1).

V kabelovém pouzdře najděte předem nainstalovanou konektorovou zástrčku (5). Otevřete pouzdro (suchý zip) a připojte jej ke konektorové zásuvce (2). Poznámka: zářez uvnitř zástrčky musí odpovídat zářezu v zásuvce.

CZ: NÁVOD K POUŽITÍ CZ: NÁVOD K POUŽITÍ

Zasuňte konektor zpět, aby byl skrytý uvnitř kabelového pouzdra.

Najděte USB-C zástrčku (4) v kapse. Opatrně vytáhněte kabel, abyste nepoškodili stan/markýzu.

2.2 Nafukovací stany

Zasuňte konektor USB-C (4) do vhodného zdroje napájeni (USB adaptér, powerbanka nebo powerbanka). OLS je nyni připraven.

Najděte vnitřmi zlp a zapněte jej do látkové objimky s LED diodou (1).

V pouzdře vzduchového kabelu (na zip) najděte předinstalovanou konektorovou zástrčku (5) a připojte ji ke konektorové zásuvce (2).

Poznámka: zářez uvnitř zástrčky musí odpovídat zářezu v zásuvce. Zasuňte konektor zpět, aby byl skrytý uvnitř kabelové objimky.

Najděte USB-C konektor (4) v kapse. Kabel opatrně natáhněte, abyste nepoškodili stan/markýzu.

Zasuňte konektor USB-C (4) do vhodného zdroje napájení (USB adaptér, powerbanka nebo powerbanka). OLS je nyni připraven.

TIP: Do kapsy OLS lze uložit malé zdroje napájeni, jako je powerbanka.

CZ: NÁVOD K POUŽITÍ CZ: NÁVOD K POUŽITÍ

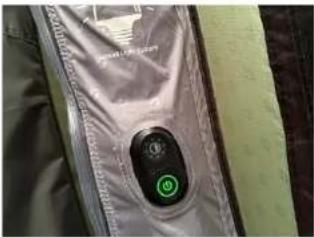

Stisknutim tlačitka ON/OFF (6) zapněte světlo.

Stisknutím tlačitka DIM (7) můžete přepínat mezi úrovněmi jasu: 5 % → 50 % → 100 %. Stisknutim a podržením tlačitka DIM můžete nastavit libovolnou úroveň jasu mezi 5 % a 100 %. Vypnutí: Stiskněte tlačitko ON/OFF (6).

Paměč OLS po vypnutí vyvolá poslední zvolený jas.

Problém Možná příčina řešení
Světlo se nerozsvití Zdroj napájení (baterie nebo USB zásuvka) není nabity nebo napájený		Nabijte baterii nebo připojte zařízení k napájenému USB portu
Světlo se nerozsvití Napájecí zdroj nebo kabel je poškozený		Zkontrolujte, zda není viditelné poškozený; v případě potřeby jej vyměňte (pro náhradní díly kontaktujte zákaznickou podporu, viz zadní strana přiručky).
Světlo se nerozsvití nebo bliká Konektor	USB C není zcela zasunut do zdroje napájení	Zasutne konektor USB C pevně, až zapadné
Světlo se nerozsvití nebo bliká Konektor	nebo zásuvka jsou poškozené nebo mají ohnuté/ zlomené piny	Odpojte konektor a zkontrolujte, zda nejsou piny ohnuté nebo zlomené. Vyměňte poškozené díly (pro náhradní díly kontaktujte zákaznickou podporu, viz zadní strana přiručky).
Světlo se Ihned po zapnutí vypne Výstup	napájecího zdroje je příliš nížky	Použljte zdroj napájení USB, který je schopen dodávat alespoň 5 V 2 A /10 W
Podsvícani vypínače ON/OFF se po chvíli vypne	Funkce automatického vypnutí zdroje napájení	Znovu zapněte powerbanku nebo použjte zdroj napájení bez automatického vypínání

Pokud problém přetrvává, kontaktujte zákaznický servis (kontaktní údaje najdete na zadni straně tohoto návodu).

Výměna součástí

Používejte pouze originální díly Outwell. V případě pochybností kontaktujte zákaznický servis.

3.1. Nafukovací stany a markýzy

• Otevřete pouzdro kabelu vzduchové trubice (zip).
• Najděte konektorovou zásuvku (2) a odpojte ji od konektorové zástrčky (5).
  • V připadě potřeby odstraňte látkové pouzdro s LED diodou (1).
  • Uvolněte spinací jednotku (3) z jejího suchého zipu.
• Znovu smontujte v opačném pořadí.

3.2. Stany s tyčemi a markýzy

• Najdéte konektorovou zásuvku (2) v kabelovém pouzdře a odpojte ji od konektorové zástrčky (5).
  • V prípadě potřeby odstraňte látkový obal s LED diodou (1).
  • Uvolněte spinaci jednotku (3) z jejího úchytu.
• Sestavte v opačném pořadi.

4. Čištění a údržba

Pravidelné vizuálné kontrolujte celkový stav jednotlivých součásti osvétlovacího systému. Součásti lze v případě potřeby očlistit vlhkým hadříkem.

UPOZORNĚNÍ: K čistění nepoužívejte ostré nebo tvrdé předměty ani čistici prostředky, protože by mohly produkt poškodit.

5. Světelný zdroj: LED

Tento výrobek obsahuje světelný zdroj energetické třídy F. Světelný zdroj tohoto svítidla není vyměnitelný. Jakmile světelný zdroj dosáhne konce své životnosti, musí být vyměněno celé svítidlo.

LED modul a řídící elektronika nejsou navrženy tak, aby je uživatel mohl vyměnit na úrovni komponentů. Pokud je nutný servis, vyměňte kompletní textilní pouzdro s LED (1) nebo spinací jednotkou (3), podle potřeby.

6. Likvidace

Sbirejte oddélené.

Pokud produkt již není funkční, odpojte jej od všech zdrojů napájení před zahájením demontáže.

Aby nedošlo k ohrožení životního prostředí a lidského zdravi, nevyhazujte výrobek jako netřiděný komunální odpad, ale sbírejte jej odděleně.

Elektronické součásti a všechny ostatní komponenty zlikvidujte v souladu s místnimi předpisy. Vyuzijte dostupné systémy zpětného odběru a sběru, bez ohledu na to, kteří výrobci nebo jiní provozovatelé je zřídili.

Prispívejte k opětovnému použití, recyklaci a jiným formám využití produktu.

7. Technické údaje

5.0V 10.0W

Vstup:5,0V 2.0A

Zákaznický servis Outwell

E-mail: [e-mail]
