NÁVOD K OBSLUZE BPPAC16000FW BLUEPALM

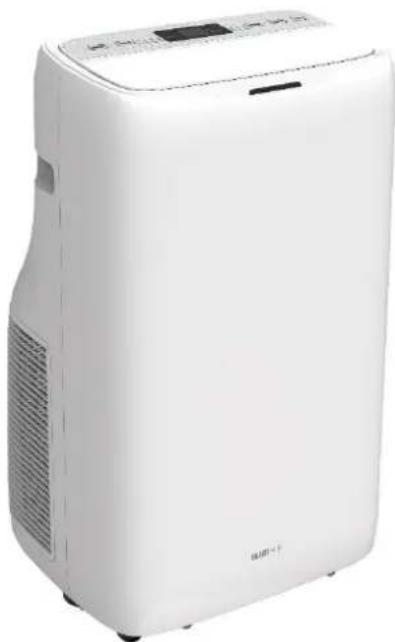

Mobilní klimatizace BPPAC16000FW

Aktuální návod k obsluze a další jazyky

Stáhněte si nejnovější návod k obsluze v různých jazycích prostřednictvím odkazu www.bluepalm.at/downloads nebo naskenujte zobrazený QR kód. Postupujte podle pokynů na webové stránce.

1. Před použitím spotřebiče si pečlivě přečtěte všechny pokyny.
2. Spotřebič používejte pouze v souladu s pokyny uvedenými v návodu k obsluze. Jakékoli jiné použití, které není doporučeno výrobcem, může vést k požáru, úrazu elektrickým proudem nebo zranění osob.
3. Tento spotřebič je určen výhradně ke klimatizaci obytných prostor a nesmí být používán k jiným účelům.
4. Jednotka není vhodná pro nepřetržitý nebo přesný provoz a neměla by se používat pro chlazení elektrických systémů (např.: v serverovnách).
5. Je zakázáno jakkoli upravovat nebo měnit vlastnosti tohoto spotřebiče a používat pouze náhradní díly a příslušenství doporučené výrobcem (v opačném případě zaniká záruka a nárok na záruku).
6. Vždy a pouze v případě oprav spotřebiče, síťové zástrčky nebo kabelu se obracejte na servisní střediska autorizovaná výrobcem. Servisní střediska naleznete na internetové adrese www.bluepalm.at.
7. Vyjměte obal a ujistěte se, že klimatizace není poškozena. V případě pochybností klimatizaci nepoužívejte a kontaktujte servisní středisko nebo svého prodejce.
8. Zabraňte dětem v přístupu k obalovému materiálu. Nebezpečí udušení při požití!
9. Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem nebo autorizovaným servisním střediskem, aby se předešlo všem možným rizikům.
10. Přístroj musí být instalován v souladu s místními předpisy pro instalaci a provoz elektrických zařízení.
11. Elektrická zásuvka, do které přístroj připojíte, nesmí být vadná nebo uvolněná a musí být vhodná pro požadované proudové zatížení a především spolehlivě uzemněná. V

BLUEPALM

případě pochybností nechte elektrickou instalaci zkontrolovat kvalifikovaným elektrikářem.

1. Před připojením k elektrické síti musíte zkontrolovat, zda typ proudu a síťové napětí odpovídají údajům na typovém štítku přístroje na zadní straně.

2. Nepoužívejte prodlužovací kabel, protože by se mohl přehřát a způsobit požár.

3. Sítový kabel nekrut'te ani neohýbejte.

4. Tento spotřebič mohou používat pouze dospělé osoby.

5. Děti mladší 8 let a osoby se sníženými fyzickými, duševními, smyslovými nebo duchovními schopnostmi nebo s nedostatkem zkušeností a znalostí by neměly tento spotřebič používat, pokud jim nebyl poskytnut dohled nebo nebyly poučeny o bezpečném používání spotřebiče a pokud nerozumí souvisejícím nebezpečím.

6. Nedovolte dětem, aby si hrály s obalem, a dbejte také na to, aby si děti nehrály se spotřebičem.

7. Klimatizaci nepoužívejte venku.

8. Nepoužívejte spotřebič s mokrýma rukama.

9. Přístroj nikdy nepoužívejte v místnostech, kde se vyskytuje plyn, olej nebo síra.

10. Neumístujte spotřebič do blízkosti zdrojů tepla (např.: vedle topných systémů a plynových kotlů) a vyhýbejte se přímému slunečnímu záření.

11. Udržujte minimální vzdálenost alespoň 50 cm od hořlavých látek (např. alkoholu apod.) nebo nádob pod tlakem (např. nádoby se sprejem).

12. Nepoužívejte klimatizaci v blízkosti vody nebo vysoké vlhkosti, např. ve vlhkém sklepě, vedle bazénu, vany nebo sprchy. Dbejte na to, aby se do jednotky nedostala voda.

13. Na spotřebič nepokládejte těžké nebo horké předměty a nikdy jej nezakrývejte.

14. Nikdy nevkládejte do přístroje prsty, pera ani jiné předměty a dbejte na to, aby nebyl zablokován přívod a odvod vzduchu.

15. Před odpojením spotřebiče od elektrické sítě jej vždy vypněte.

16. Při odpojování spotřebiče od elektrické sítě netahejte za síťový kabel. Pro odpojení síťového kabelu vždy zatáhněte za zástrčku. Nemanipulujte se zástrčkou mokrýma rukama, abyste předešli úrazu elektrickým proudem.

17. Odpojte spotřebič od sítě, pokud jej nepoužíváte, před čištěním, při potřebě údržby nebo při prénášení z jednoho místa na druhé.

18. Pokud má přístroj závadu, vypněte jej tlačítkem zapnutí/vypnutí na ovládacím panelu a kontaktujte zákaznickou linku.

19. Udržujte klimatizaci v dobrém stavu údržbou a čištěním jednotky.

20. Vzduchový filtr je třeba čistit alespoň jednou týdně.

21. Pokud přístroj nepoužíváte, skladujte jej ve svislé poloze na bezpečném a suchém místě mimo dosah dětí. Přístroj nezakrývejte plastovým obalem.

22. Přístroj skladujte v místnosti bez provozních zdrojů vznícení (např. otevřený oheň, provozní plynový spotřebič nebo elektrické topení s otevřeným zdrojem tepla).

23. Klimatizace se přepravuje ve vzpřímené poloze nebo mírně na boku. Předtím vyprázdněte vnitřní nádržku na kondenzační vodu. Po přepravě počkejte nejméně jednu hodinu, než jednotku zapnete.

24. Při opravách spotřebiče, síťové zástrčky nebo kabelu se vždy obracejte pouze na servisní střediska autorizovaná výrobcem.

25. Nepoužívejte žádné prostředky k urychlení nebo odstranění procesu odmrazování, spotřebič to udělá sám.

BLUEPALM

1. V případě dotazů ohledně údržby se můžete obrátit na zákaznickou linku/servisní středisko autorizované výrobcem.

VAROVÁNÍ

Hlavní vypínač a vypínač by se neměly používat jako jediný prostředek pro odpojení napájení. Před zahájením údrzby nebo před přemístěním spotřebiče jej vždy odpojte ze zásuvky.

Abyste předešli riziku úrazu elektrickým proudem, odpojte spotřebič od elektrické sítě, pokud jej nepoužíváte - také před jakýmkoli čištěním.

SPECIFICKÉ INFORMACE O CHLADIVU R290

1. R290 je chladivo v souladu s ekologickými specifikacemi ES.
2. Chladivo je bez zápachu.
3. Spotřebič musí být instalován v místnosti, kde nejsou v provozu žádné zdroje vznícení (např.: otevřený oheň, plynové a elektrické spotřebiče v provozu s otevřeným zdrojem tepla).
4. Klimatizační zařízení nesmíte proděravět ani spálit.
5. Je třeba dbát na to, aby nedošlo k navrtání chladicího okruhu.
6. Nevětrané prostory, ve kterých je jednotka instalována, provozována nebo skladována, musí být konstruovány tak, aby nedocházelo k hromadění úniků chladiva. Tím se zabrání nebezpečí požáru nebo výbuchu způsobenému vznícením chladiva elektrickými vařiči, sporáky nebo jinými zdroji vznícení.
7. Přístroj musí být uložen tak, aby nemohlo dojít k jeho mechanickému poškození.
8. Osoby, které pracují na chladicím okruhu nebo do něj zasahují, musí být držiteli platného osvědčení vydaného oprávněným orgánem, které potvrzuje jejich odborné znalosti v oblasti zacházení s chladivy na základě specifikace hodnocení uznávané průmyslovými sdruženími.
9. Opravy se musí provádět podle pokynů výrobce přístroje. Opravy a údržba, které vyžadují použití dalšího kvalifikovaného personálu, musí být prováděny pod dohledem kvalifikované osoby odpovědné za manipulaci s hořlavými chladivy.

BLUEPALM

RECYKLACE

Obalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.

DISPOZICE

Symbol "přeškrtnuté popelnice" vyžaduje oddělenou likvidaci odpadních elektrických a elektronických zařízení (OEEZ). Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí nebezpečné látky. Nevyhazujte je proto do netříděného zbytkového odpadu, ale na určeném sběrném místě pro odpadní elektrická a elektronická zařízení. Tím přispějete k ochraně zdrojů a životního prostředí.

Další informace získáte u svého prodejce nebo na místních úřadech.

LIKVIDACE BATERIÍ

V souladu s legislativním nařízením 188 ze dne 20. listopadu 2008, kterým se provádí směrnice 2006/66/ES o bateriích, akumulátorech a souvisejícím odpadu, symbol přeškrtnutého odpadkového koše na baterii označuje, že je zakázáno likvidovat použité baterie v domovním odpadu. Baterie a akumulátory obsahují vysoce znečišťující látky. Uživatel je povinen odevzdat použité baterie na sběrných místech v obci nebo do příslušných kontejnerů. Tato služba je bezplatná. Tímto způsobem jsou dodržovány zákonné požadavky a chráněno životní prostředí.

Na bateriích najdete tyto symboly:

Li = baterie obsahuje lithium

Al = baterie obsahuje alkalické ionty

Mn = baterie obsahuje mangan

CR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)

PROHLÁŠENÍ O SHODĚ

Tímto potvrzujeme, že tento výrobek splňuje základní požadavky, nařízení a směrnice EU. Podrobné prohlášení o shodě si můžete kdykoli prohlédnout pod následujícím odkazem: www.bluepalm.at/downloads

S výjimkou chyb a technických úprav.

www.bluepalm.at

BLUEPALM

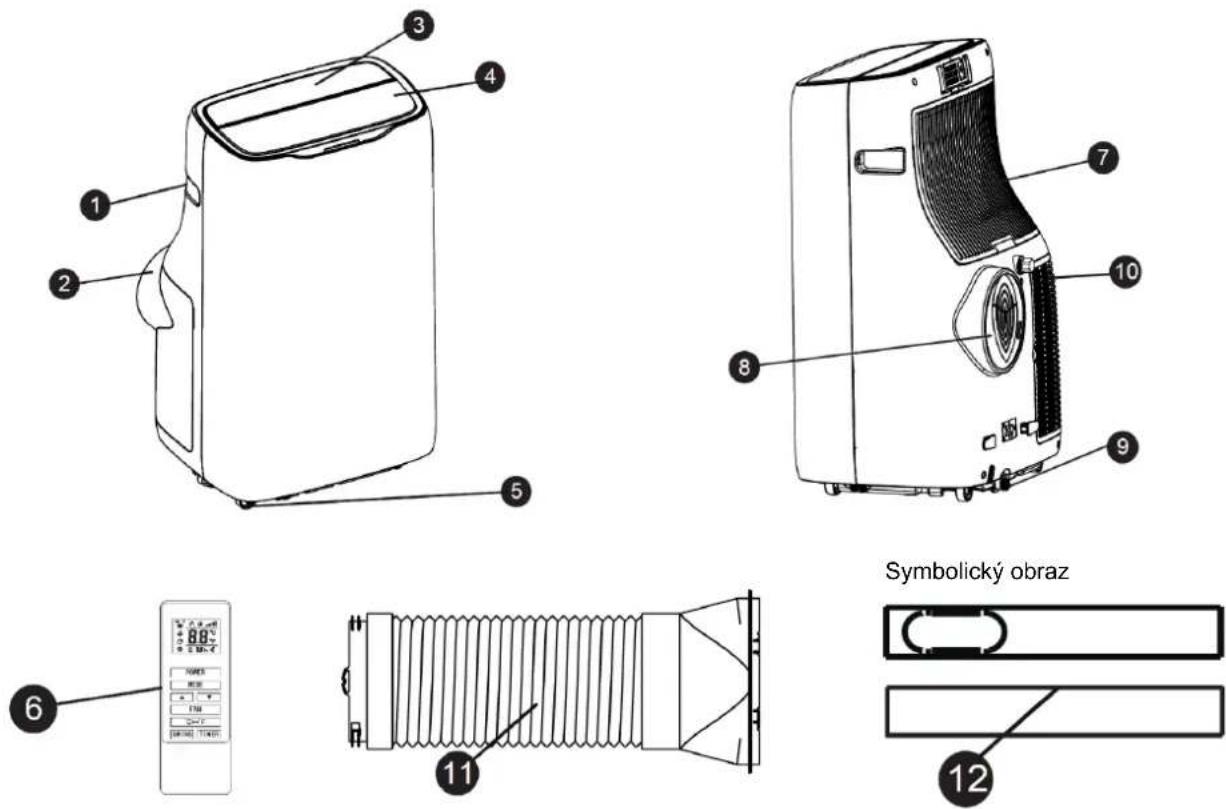

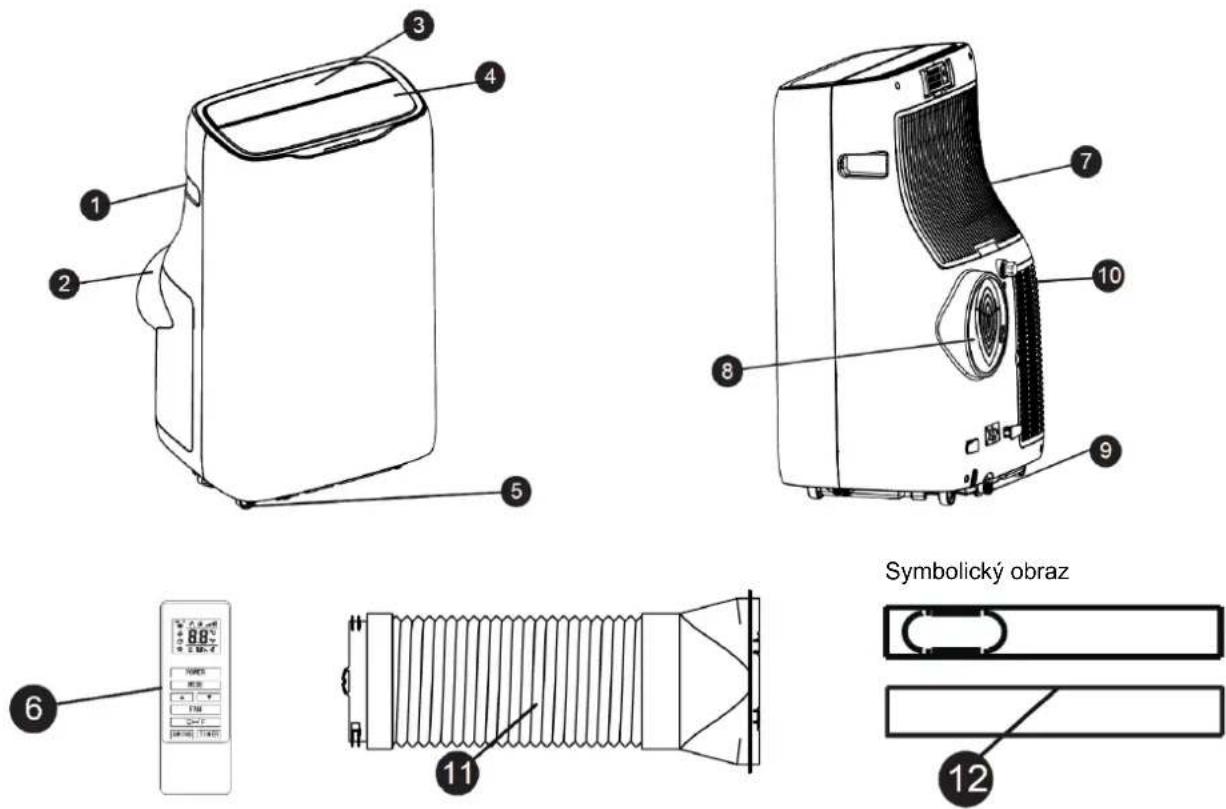

POPIS JEDNOTKY A ROZSAH DODÁVKY

1. Rukojeť (na obou stranách)
2. Přívod vzduchu
3. Ovládací panel
4. Mřížka výstupu vzduchu
5. Válečky

6. Dálkové ovládání

7. Horní přívod vzduchu

8. Výstup pro odváděný vzduch
9. Drenážní tryska
10. Dvojité trubkové rámy
11. Odsávací vzduchová hadice s adaptérem
12. Těsnění oken

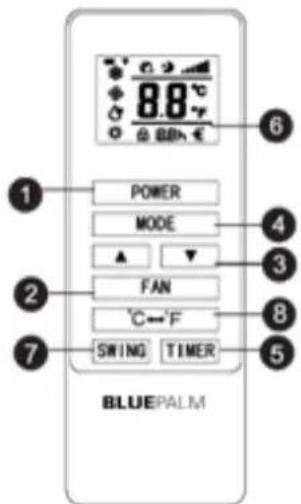

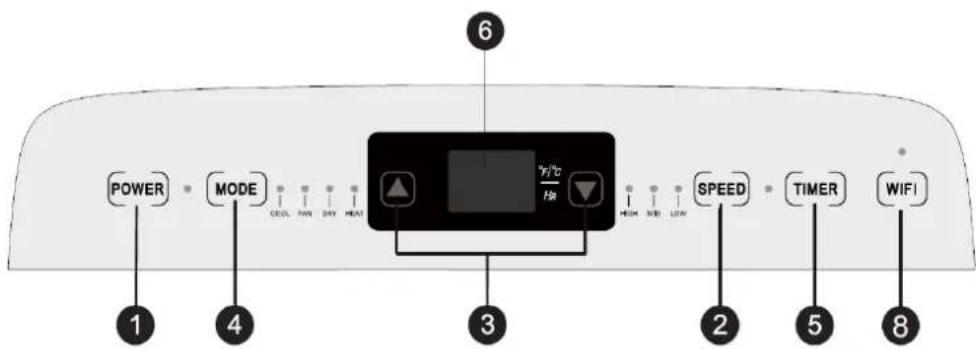

OVLÁDACÍ PANEL A DÁLKOVÉ OVLÁDÁNÍ

POWER MODE CEOL TAIN DAY HEAT 6 3 SPEED TIMER WIFI 1 4 2 5 8

BLUEPALM

1. Vypínač Stisknutím tlačítka klimatizaci zapnete nebo vypnete.

2. Tlačítko rychlosti Stisknutím tlačítka zvolte vysokou/střední/nízkou rychlost.

3. Tlačítko nastavení teploty/času Stisknutím v režimu chlazení zvýšite/snížite nastavenou teplotu. Stisknutím v časovém režimu nastavíte dobu zapnutí/vypnutí. Současným stisknutím tlačítek "High" a "Low" přepínáte mezi stupni Fahrenheit a stupni Celsius.

4. Tlačítko režimu Stisknutím tlačítka můžete volit mezi chlazením, větráním, sušením a vytápěním.

5. Tlačítko časovače Stisknutím tlačítka v pohotovostním režimu nastavte dobu zapnutí. Stisknutím tohoto tlačítka v zapnutém režimu nastavíte dobu vypnutí.

6. Okno pro zobrazení teploty/času Toto okno zobrazuje nastavenou teplotu a čas.

7. Klávesa Pan Stiskněte tlačítko pro funkci otáčení.

8. Tlačítko WiFi Stisknutím tlačítka aktivujete funkci WiFi, zařízení musí být v pohotovostním režimu.

9. Tlačítko přepínače teploty Tlačítko slouží k přepínání mezi °C a °F.

8.8°C POWER MODE FAN °C→°F SWING TIMER BLUEPALM

KOMISIONÁŘSTVÍ

PŘÍPRAVA K POUŽITÍ

DŮLEŽITÉ!

Před prvním uvedením do provozu nechte spotřebič stát alespoň 2 hodiny ve svislé poloze a ujistěte se, že je dobře uzavřen vývod kondenzační vody.

• S řádně uzemněnou zásuvkou umístěte jednotku na rovný povrch v blízkosti okna.
  • Vzdálenost od stěn nebo jiných objektů musí být nejméně 50 cm.
• Před použitím jednotky se ujistěte, že přívod i odvod vzduchu nejsou zataraseny a nejsou zablokovány.
• Dodržujte pokyny uvedené v kapitole "Důležité informace o bezpečnosti, umístění a elektrickém připojení".

BLUEPALM

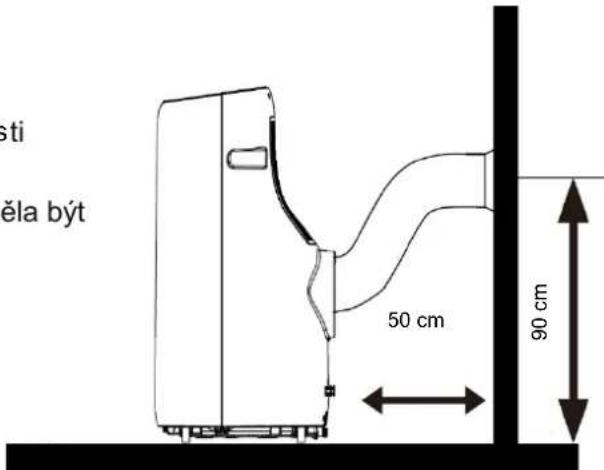

• Umístěte jednotku na vodorovnou podlahu v blízkosti okna.
• Pro správné větrání a nejlepší výkon jednotky by měla být jednotka vzdálena od okolí alespoň 50 cm.

sti ěla být 50 cm 90 cm

Instalace

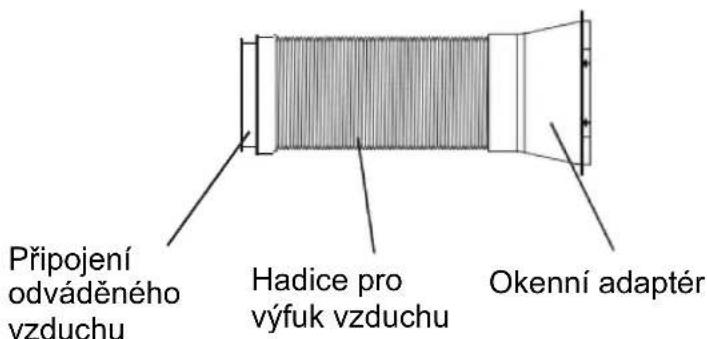

Montáž výfukového potrubí

Připojení odváděného vzduchu Hadice pro výfuk vzduchu Okenní adaptér

Montáž okenního těsnění

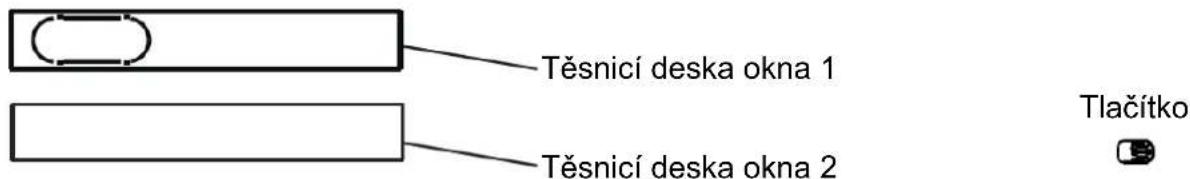

Těsnící deska okna 1 Těsnící deska okna 2 Tlačítko

Rukojeť - plynule nastavitelná délka

1. Změřte velikost okna.
2. Délku okenní těsnicí desky přizpůsobte velikosti okna. Po seřízení těsnicí desky okna ji upevněte pomocí knoflíků (viz obrázek).

BLUEPALM

Namontujte pevnou těsnicí desku okna na okno. (viz obrázek).

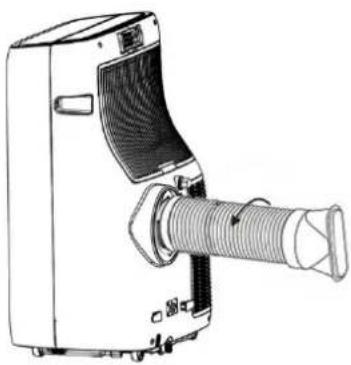

Otočte hadici výfukového vzduchu (kloub výfukového vzduchu) proti směru hodinových ručiček do výstupu výfukového vzduchu zadní skříně.

Krok 4:

Připevněte sestavu výfukového potrubí (okenní adaptér) k sestavě těsnicí desky okna a pevně ji přišroubujte.

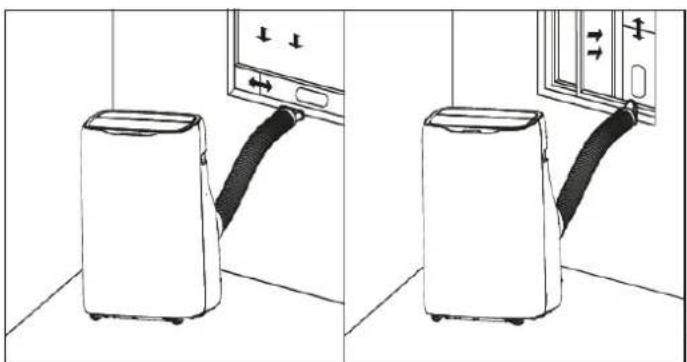

Celkový pohledový diagram po montáži

POZNÁMKA

Pokud je okenní otvor menší než minimální délka sady okenního jezdce, zkrat'te konec bez poklopu tak, aby se vešel do okna.

Nikdy neřežte do otvoru sady okenních jezdců.

BLUEPALM

POZOR!!!Při obou instalacích dodržujte následující pokyny:	Hadice pro odvod vzduchu musí být co nejkratší a co nejméně ohnutá, aby mohl vzduch volně proudit.
	Klimatizace by měla být umístěna na pevné podlaze, aby se minimalizoval hluk a vibrace. Umístěte jednotku na rovný, rovný povrch, který je dostatečně pevný, aby jednotku udržel.
	Spotřebič musí být umístěn v dosahu řádně uzemněné zásuvky. Nikdy nezakrývejte otvory pro přívod nebo odvod vzduchu ze spotřebiče.
	Hadice pro odvod vzduchu je přesně přizpůsobena tomuto spotřebiči. Neprodlužujte ji ani nenahrazujte jinou hadicí, jinak byste mohli spotřebič poškodit.

První použití dálkového ovladače nebo výměna lepšího:

• Sejměte kryt na zadní straně dálkového ovládání.
• Vložte dvě baterie "AAA" 1,5 V do správné polohy (viz pokyny v přihrádce na baterie).

Bezpečnostní pokyny pro výměnu baterie:

• Při výměně nebo likvidaci dálkového ovladače je nutné baterie vyjmout a zlikvidovat v souladu s platnými právními předpisy, protože jsou škodlivé pro životní prostředí.
• Nemíchejte staré a nové baterie. Nemíchejte alkalické, standardní (uhlíkovo-zinkové) ani dobíjecí (nikl-kadmiové) baterie.
• Baterie nevhazujte do ohně. Baterie mohou explodovat nebo vytéct.
• Pokud dálkový ovladač nebudete delší dobu používat, vyjměte baterie.

POZNÁMKA

Pokud je třeba dálkový ovladač vyměnit nebo zlikvidovat, je třeba baterie vyjmout a řádně zlikvidovat v souladu s platnými předpisy!

Pokud dálkový ovladač nebudete delší dobu používat, vyjměte baterie, abyste zabránili poškození korozí.

Pokud je třeba baterie vyměnit, vždy vyměňte obě za baterie stejného typu a stavu nabití.

BLUEPALM

DOPORUČENÍ OD BLUEPALM

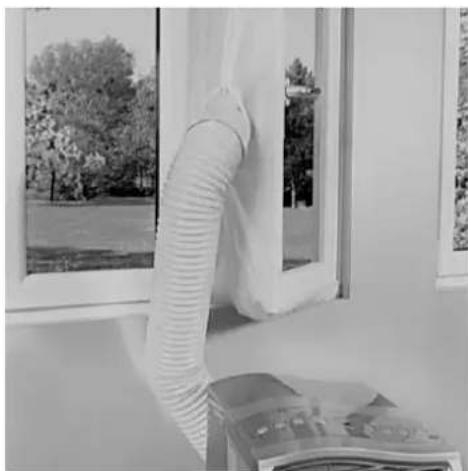

Při montáži na okna, balkonové dveře nebo posuvné dveře doporučujeme použít horkovzdušný doraz SHE.

Ty nabízejí následující výhody:

• Do obytného prostoru neproudí teplý vzduch→, což šetří energii.
  • Jednoduchá a rychlá montáž
• Odolný, vodu odpuzující materiál
• Možnost otevření a zavření
• Omyvatelné

K dostání u dodavatele klimatizace.

Zde najdete několik rad, jak dosáhnout optimálního výkonu klimatizace:

V klimatizované místnosti zavřete okna a dveře.
Chraňte místnost před přímým slunečním světlem pomocí závěsů, žaluzií nebo rolet. Tím ušetříte energii.
Nepokládejte na spotřebič žádné předměty a nezakrývejte přívod a odvod vzduchu. Mřížky udržujte volné.
Ujistěte se, že v místnosti nejsou v provozu žádné zdroje tepla.
Spotřebič nikdy nepoužívejte ve velmi vlhkých místnostech (např. v prádelnách).
Nepoužívejte spotřebič ve venkovním prostředí.
Ujistěte se, že je klimatizace umístěna na rovné podlaze.

POKYNY PRO MANIPULACI

REŽIM CHLAZENÍ

• Po zapnutí je výchozím nastavením režim chlazení. Po zvolení režimu chlazení se rozsvítí indikátor chlazení.
  • Stisknutím tlačítka nahoru/dolů nastavte nastavenou teplotu od 16 °C do 30 °C.
  • Stisknutím tlačítka rychlosti můžete volit mezi úrovněmi rychlosti Vysoká/střední/nízká.

BLUEPALM

REŽIM VENTILÁTORU

• Po zvolení režimu ventilátoru pomocí dálkového ovládání se rozsvítí indikátor větru.
• Stisknutím tlačítka rychlosti můžete volit mezi úrovněmi rychlosti Vysoká/střední/nízká.

Teplotu nelze nastavit.

REŽIM ODVLHČOVÁNÍ

V suchém režimu se aktivuje kontrolka sucha.

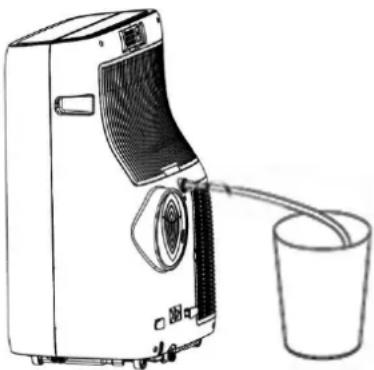

Vyjměte vodní zátku na zadní straně spotřebiče, jak je znázorněno na obrázku. Zasuňte vodovodní trubku (není součástí dodávky) a druhý konec umístěte do nádrže na vodu nebo do kanalizace.

V suchém režimu se kompresor spustí, když je teplota v místnosti vyšší než ≥17 °C (63°F). Kompresor se řídí následujícími pravidly:

• Pokud je teplota v místnosti ≤15 °C (59°F), kompresor se vypne.
• Když je teplota v místnosti ≥17 °C (63°F), kompresor se znovu spustí. (K opětovnému spuštění dojde po třech minutách z důvodu ochranné funkce).

V suchém režimu běží ventilátor standardně na nízkou rychlost a rychlost větru nelze nastavit.

Teplotu nelze nastavit.

Poznámka: Výfukové potrubí by mělo být v suchém režimu odstraněno, protože to může ovlivnit výkon a rozsvítí se kontrolka signalizace hladiny vody "FL".

REŽIM VYTÁPĚNÍ

• Po zvolení režimu vytápění dálkovým ovladačem se rozsvítí indikátor větru.
• Stisknutím tlačítka nahoru/dolů nastavte nastavenou teplotu od 16 °C do 30 °C.
• Stisknutím tlačítka rychlosti zvolte mezi vysokou/střední/nízkou rychlostí.

REŽIM ČASOVAČE

• V pohotovostním režimu stisknutím tlačítka časovače nastavte čas zapnutí. Stisknutím tlačítek nahoru a dolů nastavte dobu zapnutí v rozmezí 0 až 24 hodin a rozsvítí se indikátor časovače.
• Po zapnutí klimatizace nastavte stisknutím tlačítka časovače dobu vypnutí. Stisknutím tlačítek nahoru a dolů nastavte čas mezi 0 a 24 hodinami a rozsvítí se indikátor časovače.

BLUEPALM

ÚDRŽBA A ČIŠTĚNÍ

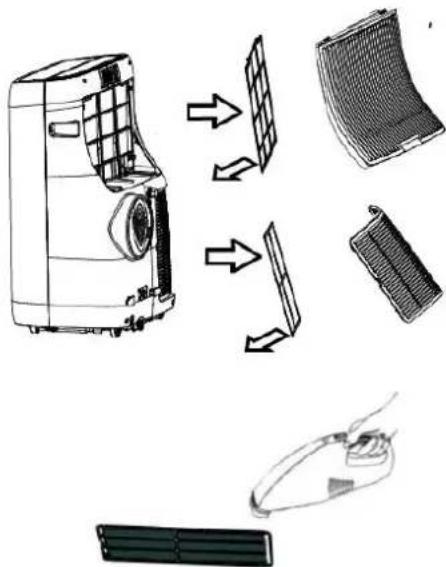

FLITR ČISTÉHO VZDUCHU

Pro zajištění efektivního provozu klimatizace čistěte vzduchový filtr po

1. Před čištěním spotřebič vypněte, počkejte několik minut a poté jej odpojte od elektrické sítě.
2. Odpojte výfukovou hadici.
3. Klimatizace má celkem 2 vzduchové filtry:

Otevřete dvě mřížky přívodu vzduchu na zadní straně a vyjměte filtr pod nimi, jak je znázorněno na obrázku:

1. Prach nahromaděný ve vzduchových filtrech odstraníte vysavačem.
2. Pokud je vzduchový filtr velmi znečištěný, můžete jej ponořit do horké vody a několikrát opláchnout - teplota vody by však neměla překročit 40 °C.
3. Po umytí nechte vzduchový filtr dobře vyschnout a poté jej vyměňte.

Spotřebič nikdy nepoužívejte bez filtru.

ČIŠTĚNÍ KRYTU

Před čištěním spotřebič vypněte, počkejte několik minut a poté jej vždy odpojte od elektrické sítě.

Jednotku čistěte mírně navlhčeným hadříkem a poté ji otřete suchým hadříkem.

• Z bezpečnostních důvodů spotřebič nikdy nečistěte vodou. Mohlo by to být nebezpečné.
  • K čištění nikdy nepoužívejte benzín, alkohol ani rozpouštědla.
• Nestříkejte na klimatizaci insekticidy nebo podobné prostředky.

RUČNÍ VYPRÁZDNĚNÍ NÁDRŽE NA VODU

Jednotka je vybavena automatickým systémem odpařování vody. Cirkulace zkondenzované vody ochlazuje kompresor, což nejen zvyšuje chladicí výkon, ale také šetří energii.

Pokud je nádržka na vodu stále plná, na displeji ovládacího panelu se zobrazí "FL" a klimatizace se automaticky vypne. Přístroj je zablokován, dokud není nádržka na vodu vyprázdněna.

BLUEPALM

Chcete-li vyprázdnit nádržku na kondenzační vodu, postupujte podle následujících pokynů:

1. Vytáhněte síťovou zástrčku ze zásuvky.
2. Umístěte sběrnou nádobu pod vývod kondenzační vody na zadní straně spotřebiče, opatrně odstraňte uzávěr z vývodu a nechte vodu odtékat do sběrné nádoby.
3. Nakonec můžete klimatizaci mírně naklonit - maximálně však o 30°.
4. Po úplném vyprázdnění nádrže opatrně zasuňte zástrčku do vývodu vody.
5. Zapojte síťovou zástrčku a restartujte přístroj.

• Nádržku na kondenzační vodu opatrně zcela vyprázdněte do vhodné nádoby, jak je popsáno v části "Vyprázdnění nádržky na vodu".
• Klimatizaci nechte běžet v režimu ventilátoru po dobu 2 hodin, dokud nebude jednotka uvnitř zcela suchá.
  • Vypněte přístroj a odpojte síťovou zástrčku.
• Vyčistěte filtr a po zaschnutí jej zasuňte zpět (viz část "Čištění vzduchového filtru").
• Odstraňte výfukovou hadici a příslušenství a pečlivě je uložte.
• Vyjměte baterie z dálkového ovladače
• Přístroj zabalte a uložte na chladném a suchém místě.

KONTROLY NA ZAČÁTKU SEZÓNY

• Zkontrolujte, zda jsou napájecí kabel a zásuvka v pořádku a zda je uzemnění funkční.
• Ujistěte se, že je zástrčka pečlivě zasunuta do vývodu kondenzační vody a že jsou vloženy filtry.
• Pečlivě dodržujte instalační a bezpečnostní pokyny.

NÁPRAVA PROBLÉMŮ

V následující tabulce jsou uvedeny běžné problémy a postupy údržby této řady prénosných klimatizací. Pokud stroj vykazuje neobvyklé provozní stavy, můžete se touto tabulkou řídit pro snadnou diagnostiku a údržbu. Pokud problém přetrvává, doporučujeme obrátit se na kvalifikovaný servisní personál.

BLUEPALM

PROBLÉM	MOŽNÁ PŘÍČINA	ŘEŠENÍ
Klimatizace nefunguje	Na displeji se zobrazí "FL	Vypněte klimatizaci, odpojte napájení a vypustře kondenzační vodu.
	Aktivuje se funkce časovače OFF.	Klimatizaci lze znovu zapnout až po 3 minutách od jejího vypnutí.
Klimatizace funguje jen krátce.	Omezený průchod vzduchu hadicí.	Správně připojte hadici výfukového vzduchu a udržujte ji co nejkratší, aniž by se ohýbala.
	Výstup vzduchu je něčim blokován.	Zkontrolujte a odstraňte všechny překážky, které blokují dýchací cesty.
Během provozu se v místnosti objevuje nepříjemný zápach.	Znečištěný vzduchový filtr	Vyčistěte vzduchový filtr podle popisu.
Klimatizace funguje, ale místnost se neochladí.	Otevřete okna, dveře a/nebo nezatažené závěsy.	Zavřete okna a dveře a zatáhněte závěsy. Dodržujte výše uvedené "Rady pro správné použití".
	Nastavená teplota je příliš vysoká.	Nastavte nižší teplotu.
	Mřížka přívodu vzduchu je ucpaná/znečištěná.	Zkontrolujte, zda je mřížka sání vzduchu čistá/vyčistěte vzduchový filtr.
	V pokoji jsou zdroje tepla (kamna, fén atd.).	Vypněte zdroje tepla:
	Hadice odvádějící vzduch je od jednotky oddělena.	Připojte hadici pro odvod vzduchu k otvoru na zadní straně jednotky.
	Technické parametry jednotky nejsou dostatečné pro místnost, ve které je umístěna.
Když je jednotka v provozu, je v místnosti cítit nepříjemný zápach.	Ventilační filtr je ucpaný	Vyčistěte filtr podle výše uvedeného popisu.
Přístroj nefunguje asi 3 minuty po restartování.	Automatická ochranná funkce zabraňuje opětovnému spuštění přístroje dříve než 3 minuty po posledním vypnutí.	Počkejte. Tato čekací doba je součástí normálního fungování jednotky.

KÓDY CHYB

Kód chyby	Popis chyby
E1	Chyba teplotního čidla cívky
E2	Chyba čidla vnitřní teploty
E4	Ochrana proti zamrznutí: Teplota výparníku je příliš nízká a celá klimatizace se vypne. Pokud teplota stoupne nad 8 stupňů, ochrana se zruší a obnoví se předchozí provozní stav.

BLUEPALM

Návod k připojení Smart Home Wi-Fi

DÜLEŽITÉ

Upozorňujeme, že jsou podporovány pouze sítě 2,4 GHz!

Vysílací výkon: max. 100 mW

Instalace aplikace

Stáhněte si aplikaci „Smart life“ z Play Store (Android) nebo App Store (iOS). Pomocí následujícího QR kódu se dostanete přímo ke stažení aplikace:

Pokud ještě nemáte účet Smart Life, můžete se zaregistrovat nebo se přihlásit pomocí ověřovacího kódu, který vám bude zaslán SMS zprávou.

Chcete-li se zaregistrovat:

• Přejděte do sekce registrace v aplikaci.
• Systém automaticky rozpozná vaši zemi nebo region. Máte také možnost ručně vybrat kód země. Zadejte své mobilní číslo nebo e-mailovou adresu a klepněte na „Pokračovat“.
• Pokud zvolíte možnost mobilního telefonního čísla, zadejte ověřovací kód, který obdržíte prostřednictvím SMS. Poté nastavte heslo a klepněte na „Potvrdit“ pro dokončení registrace.

Ruční přidání zařízení:

• Pokud je klimatizační jednotka v pohotovostním režimu, stiskněte a podržte tlačitko WIFI na ovládacím panelu po dobu 5 sekund, aby se přepnula do režimu připojení Wi-Fi. Kontrolka Wi-Fi začne blikat.
• Otevřete aplikaci Smart Home a klepněte na „+“ v pravém horním rohu, abyste přidali nové zařízení přes síť.
• Ujistěte se, že kontrolka provozu bliká, klepněte na „Potvrdit“, že kontrolka bliká, a postupujte podle pokynů na obrazovce.
• Vyberte síť Wi-Fi (poznámka: síť musí být v pásmu 2,4 GHz) a zadejte heslo. Zařízení spustí proces párování a připojí se k aplikaci.
• Po úspěšné konfiguraci zařízení se klimatizační jednotka zobrazí na stránce Smart Home. Klepnutím na ni přejdete k ovládání zařízení.

BLUEPALM

Automatické přidání zařízení

• Před připojením se ujistěte, že je zařízení v pohotovostním režimu.
• Stiskněte tlačítko WIFI na 5 sekundy, aby se zařízení přepnulo do režimu připojení Wi-Fi, a kontrolka Wi-Fi začne blikat.
  ■ Aktivujte Bluetooth na svém telefonu.
• Otevřete aplikaci a počkejte chvíli, než bude zařízení automaticky rozpoznáno a zobrazeno.
  Klikněte na tlačítko „Přidat“ pro navázání připojení.
• Zadejte WiFi SSID (název WiFi připojení), zadejte WiFi heslo a klikněte na „Pokračovat“, abyste pokračovali v nastavení. (Poznámka: Sít' musí být v pásmu 2,4 GHz.)
• Po dokončení ukazatele průběhu se zobrazí rozhraní pro párování zařízení a zařízení se úspěšně připojí.
  Kliknutím na tlačítko „Hotovo“ přejděte na uživatelské rozhraní zařízení.

BLUEPALM

Technické údaje WiFi
Bezdrátová technologie:	Wifi (WLAN)
Frekvence rádiového provozu	2412 MHz–2472 MHz
Provozní frekvence BLE	2402 MHz–2480 MHz
Typ modulace	802.11b: DSSS802.11g: OFDM802.11n (20 MHz): OFDM
Software s pevnou frekvencí	SecureCRT.exe
Zesílení antény	2,5 dBi
Typ antény	PCB
Přenosový výkon	:520 dBm

BLUEPALM

Technické informace
Číslo položky	BPPAC16000FW
Chladicí výkon	16.000 BTU/h
Chladicí výkon (ve wattech)	4.600 Watty
Vytápěcí výkon (ve wattech)	3.500 Watty
Max. Spotřeba energie (chlazení)	1.760 Watty
Max. Spotřeba energie (vytápění)	1.340 Watty
Vstupní napětí	220 – 240 V
Vstupní frekvence	50 Hz
Přenosová frekvence WIFI:	2,4 GHz
Vysílací výkon:	max. 100 mW
Chladicí/plnicí zařizení	R290
Energetická účinnost EER / COP	2,6 / 2,6
Třída energetické účinnosti (chlazení/topení)	A / A+
Cirkulace vzduchu	550 m^3/h
Hladina hluku (akustický výkon)	65 dB(A)
Hmotnost jednotky	37 kg
Rozměry	470 x 800 x 404 mm
Kontaktní adresa pro další informace	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňTel: [phone] - 0Servisní linka: [phone] - 0www.bluepalm.atFB-číslo: 236974 t / FB-soud: Vídeň

Požadavky na informace pro jednovodová a dvouvodová klimatizační zařízení			P
Údaje pro identifikaci modelu/modelů, ke kterým se informace vztahují:
Popis	Symbol	Hodnota	Jednotka
Jmenovitý chladicí výkon	P_rated pro chlazení	4,619	kW
Jmenovitý výkon pro vytápění	P_rated pro vytápění	3,523	KW
Jmenovitý příkon pro chlazení	P_EER	1,752	kW
Jmenovitý příkon pro vytápění	P_COP	1,337	kW
Jmenovitý energetický účinnostní poměr	EER_d	2,64	-
Jmenovitý výkonový koeficient	COP_d	2,64	-
Údaje pro identifikaci modelu/modelů, ke kterým se údaje vztahují:
Popis	Symbol	Hodnota	Jednotka
Příkon v režimu vypnutého termostatu	P_TO	N/A	W
Příkon v režimu pohotovostního režimu P	P_SB	1,0	W
Spotřeba energie zařízení s jedním nebo dvěma kanály (uved’te zvlášť pro chlazení a vytápění)	Q_SD	SD: 1,760(chlazení)SD: 1,340(vytápění)	kWh/h
Hladina akustického výkonu	L_WA	65	dB(A)
Potenciál skleníkového efektu	GWP	3	kgCO2 eq.
Kontaktní údaje pro další informace	Schuss Home Electronic GmbHScheringgasse 31140 Vídeň, RakouskoTel.: [phone] – 0www.bluepalm.at

BLUEPALM

ZÁRUKA

S tímto kvalitním výrobkem od společnosti BLUEPALM jste se rozhodli pro inovaci, trvanlivost a spolehlivost.

Na tento spotřebič BLUEPALM poskytujeme záruku 2 roky od data zakoupení platnou v Rakousku!

Pokud by v rozporu s očekáváním bylo během tohoto období přesto nutné provést na vašem zařízení servisní práce, zaručujeme tímto bezplatnou opravu zařízení (náhradní díly a práce) nebo (podle uvážení společnosti Schuss) výměnu výrobku. Pokud by oprava ani výměna nebyla z ekonomických důvodů možná, vyhrazujeme si právo vystavit dobropis v aktuální hodnotě.

V případě klimatizačních jednotek se nejprve obrat'te na zákaznickou linku (viz nálepka na jednotce nebo titulní strana návodu k obsluze), v případě ventilátorů se obrat'te na svého specializovaného prodejce nebo přímo na nás. Rádi bychom upozornili, že oprava, která nebyla provedena autorizovaným smluvním servisem v Rakousku, okamžitě ukončí platnost této záruky.

Tato záruka se nevztahuje na:

• Oprava nebo výměna dílů v důsledku běžného opotřebení
• Poškození v důsledku nedodržení návodu k obsluze
• Zařízení, která se používají - i jen částečně - ke komerčním účelům.
• zařízení mechanicky poškozené vnějšími vlivy (pád, náraz, rozbití, nesprávné používání atd.), jakož i opotřebení estetického charakteru.
• Zařízení, se kterým bylo nesprávně manipulováno.
• Jednotky, které nebyly otevřeny naším autorizovaným servisem.
• Poškození způsobené v důsledku nesprávně uzavřených ventilů pro vypouštění kondenzátu z klimatizace nebo nesprávně vložené nádržky na vodu.
• Nesplněná očekávání spotřebitelů.
• Škody způsobené vyšší mocí, vodou, bleskem, přepětím.
• Jednotky, u nichž bylo typové označení a/nebo výrobní číslo na jednotce změněno, vymazáno, nečitelné nebo odstraněno.
• Služby mimo naše autorizované servisy, náklady na dopravu do autorizovaného servisu nebo k nám a zpět a související rizika.

Výslovně upozorňujeme, že v záruční době bude v případě provozních chyb nebo v případě, že nebyla zjištěna žádná chyba, účtován paušál ve výši 60,- € (indexovaný základ CPI 2015, červen 2020).

Poskytnutí záručního servisu (oprava nebo výměna spotřebiče) neprodlužuje absolutní záruční dobu 2 let od data nákupu.

Dvouletá záruka je platná pouze po předložení dokladu o koupi (musí obsahovat jméno a adresu prodejce a úplné označení přístroje) a příslušného záručního listu, na kterém musí být uveden typ přístroje a výrobní číslo (viditelné na krabici a na zadní nebo spodní straně přístroje)! Bez záručního listu platí pouze zákonná záruka!

Výslovně zdůrazňujeme, že práva ze zákonné záruky nejsou touto zárukou dotčena a zůstávají zachována.

Společnost Schuss Home Electronic GmbH a její zástupci odpovídají za škody pouze v případě hrubé nedbalosti nebo úmyslu. Odpovědnost za ušlý zisk, očekávané, ale neuskutečněné úspory, následné škody a škody z nároků třetích osob je v každém případě vyloučena. Z odpovědnosti za škodu jsou vždy vyloučeny škody na zaznamenaných datech nebo na nich.

Blahopřejeme vám k výběru. Doufáme, že si svůj spotřebič BLUEPALM užijete!

ADRESA

BLUEPALM Distribution

Schuss Home Electronic GmbH

1140 Vídeň, Scheringgasse 3

Tel.: [phone]

Typové označení:......

Sériové číslo:......

V případě reklamace musí být tento záruční list předán spolu s přístrojem autorizovanému servisu nebo prodejci, u kterého jste přístroj zakoupili!

NÁVOD NA OBSLUHU

Na batériách nájdete tieto symboly:

Li = batéria obsahuje lítium

Al = batéria obsahuje alkalické látky

Mn = batéria obsahuje mangán

CR 2025 (Li); AA (Al, Mn); AAA (Al, Mn)

VYHLÁSENIE O ZHODE

S výnimkou chýb a technických úprav.

www.bluepalm.at

BLUEPALM

OPIS JEDNOTKY A ROZSAH DODÁVKY

Pred prvým uvedením spotrebiča do prevádzky ho nechajte stát' aspoň 2 hodiny a uistíte sa, že je dobre uzavretý vývod kondenzačnej vody.

Montáž potrubia výfukového vzduchu

Otočte hadicu výfukového vzduchu (klb výfukového vzduchu) proti smeru hodinových ručičiek do výstupu výfukového vzduchu zadnej skrine.

Krok 4:

Celkový pohl'ad na schému po montáži

POZNÁMKA

Bezpečnostné pokyny na výmenu batérie:

Ak sa diaľkový ovládač nebude dlhší čas používať, vyberte z neho aj batérie, aby ste zabránili poškodeniu koróziou.

Ak je potrebné vymenit' batérie, vždy vymeňte obe za batérie rovnakého typu a stavu nabitia.

BLUEPALM

ODPORÚČANIE OD BLUEPALM

V suchom režime beží ventilátor predvolene pri nízkych otáčkach a rýchlost' vetra nie je možné nastavit'.

Teplotu nie je možné nastavit'.

Spotrebič nikdy nepoužívajte bez filtra.

ČISTENIE KRYTU

Ak je nádrž na vodu stále plná, na displeji ovládacieho panela sa zobrazí "FL" a klimatizácia sa automaticky vypne. Jednotka je zablokovaná, kým sa nádržka na vodu nevyprázdni.

Gratulujeme vám k výberu. Dúfame, že sa vám bude váš spotrebič BLUEPALM páčit!

ADRESA

BLUEPALM Distribution

Schuss Home Electronic GmbH

1140 Viedeň, Scheringgasse 3

Tel.: [phone]

Typové označenie:......

Sériové číslo:......
