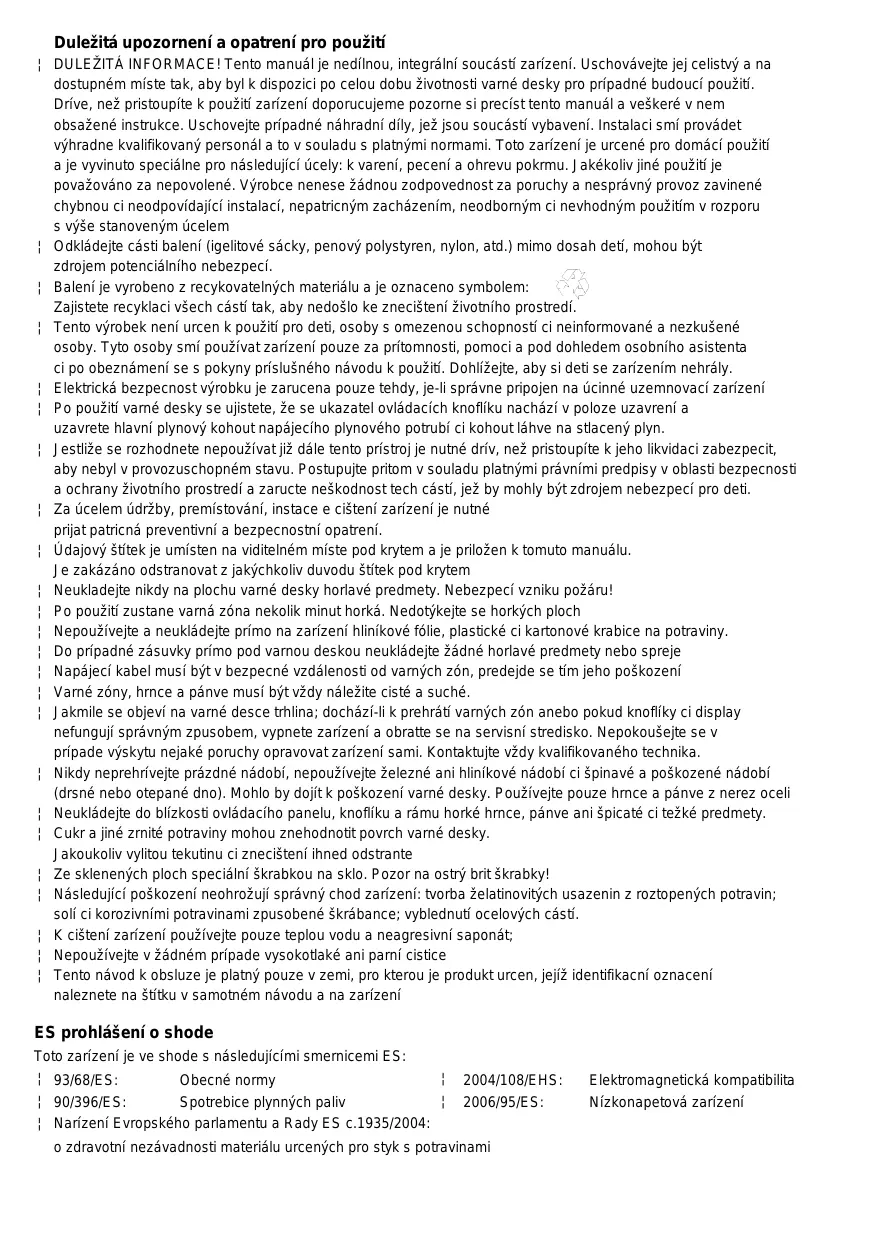

Notice CANDY PG 960 SXGH - page 46
Asistent návodu
Využívá ChatGPT
Čekání na vaši zprávu
Informace o produktu

Značka : CANDY

Model : PG 960 SXGH

Kategorie : Varná deska

Stáhněte si návod pro váš Varná deska ve formátu PDF zdarma! Najděte svůj návod PG 960 SXGH - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PG 960 SXGH značky CANDY.

NÁVOD K OBSLUZE PG 960 SXGH CANDY

Spotrebice plynných paliv ¦ Narízení Evropského parlamentu a Rady ES c.1935/2004: 2004/108/EHS: Elektromagnetická kompatibilita 2006/95/ES: Nízkonapetová zarízení o zdravotní nezávadnosti materiálu urcených pro styk s potravinami SKLENENÝ KRYT Pokud je varná deska vybavena skleneným krytem, dbejte následujících instrukcí: - Neukládejte nikdy na zavrený kryt horké nádobí; - Pred jeho otevrením odstrante vždy prípadné pretecené tekutiny; - Prehrátí muže být prícinou praskunutí krytu; pred jeho opetovným uzavrením vypnete veškeré varné zóny a pockejte na ochlazení;

TECHNICKÉ ÚDAJE VARNÉ DESKY

Upozornení: Toto zarízení je koncipované k vestavení do kuchynské linky. - Trída ochrany plynové instalace je "III", zatímco u elektroinstalace "X"; - Kuchynská linka pro vestavení musí být odolná vuci vysokým teplotám (alespon 90°C); - Pro správnou instalaci konzultujte príslušný odstavec a odpovídající obrázky; - Použití plynové varné desky vede k tvorbe tepla a vlhkosti v míste instalace; Postarejte se, aby byl kuchynský prostor dostatecne vetraný: dejte pozor, aby nebyly zakryté prirozené vetrací otvory anebo naistalujte nucené vetrací zarízení (odsavac par s napojením na vetrací pruduch). Dlouhodobé intenzivní používání zarízení by mohlo vyžadovat potrebu dalšího prídavného vetrání, kupr. otevrení okna anebo úcinnejšího vetrání, kterého dosáhnete zvýšením rychlosti odsavace. Tento návod k obsluze se vztahuje na nekolik typu varné desky. Konkrétní model (mod. Tc) lze identifikovat prostrednictvím údajového štítku, který naleznete v zadní cásti zarízení. Zde uvedený kód spolu s údaji, obsaženými v následujících odstavcích a konfrontace obrázku, jež naleznete na konci tohoto manuálu vám umožní obeznámit se s technickými parametry zarízení. Kupríkladu: Legenda: (1) Obchodní znacka (2) Odpovídající model (3) Technický kód (4) Obchodní kód (5) Provozní výkon (6) Napetí a kmitocet (7) Místo (zeme) urcení a údaje plynu (8) Výkon plynových horáku (jsou-li instalované) (9) Spotreba plynových horáku (jsou-li instalované)

Plynové horáky Prívod plynu do horáku je regulován prostrednictvím knoflíku na ovládacím panelu trouby (obr.4), jež rídí ventily. Stiskem a pootocením knoflíku proti smeru otácení hodinových rucicek, až do polohy jednotivých znacek dosáhnete následujících regulací: Uzavrený ventil, prerušený prívod plynu Maximum, maximální prívod plynu Minimum, minimální prívod plynu Zapínací mechanismus je oznacen symbolem Zapálení horáku Nekteré modely jsou vybaveny bezpecnostním ventilem horáku, který v prípade, když horák z jakéhokoliv duvodu zhasne, preruší okamžite prítok plynu. Pro obnovení funkce nastavit rukojet do polohy oznacené a opakovat úkon pro zapálení popsaný v následujících odstavcích. Otocit knoflíkem až do polohy pro maximální prítok, poté stisknout a držet alespon 4 až 5 vterin. Pustit knoflík a následujícím otácením vyregulovat plamen do požadované intenzity. Upozornení: - jakmile je horák zapnutý, nastavte plamen na požadovanou intenzitu. Uvedte pritom knoflík plynového ventilu do polohy mezi minimum a maximum - poloha minimálního a maximálního prívodu plynu a nikdy ne mezi maximum a uzavrený ventil - Nedarí-li se horák zapnout anebo pokud je plamen horáku príliš vysoký a/anebo nerovnomerný, okamžite horák zhasnete, pricemž uvedte ovládací knoflík do polohy "prerušený prívod plynu" a obratte se na zákaznický servis - zpusobuje-li místní prívod plynu potíže se zapalováním horáku, doporucujeme zopakovat operaci bez nádobí na mrížkách a otocit pritom knoflík do polohy minimálního prívodu plynu. - Elektrický zapínací mechanismus nesmí být aktivován na více než 15 vterin. Nedojde-li v rámci tohoto casového intervalu k zapnutí horáku, je treba pred zopakováním této operace pockat alespon 1 minutu MRÍŽKY Mrížky varné desky jsou sestrojené tak, aby usnadnovaly použití výrobku a prispely k jeho bezpecnému provozu. Drív, než pristoupíte k použití doporucujeme zkontrolovat jejich správné umístení a stabilitu. Krome toho pravidelne kontrolujte, zda jsou pryžové podložky celistvé a správne rozmístené. Redukcní mrížka pro malé nádobí (optional, obr.2) Pokládá se pouze na mrížku malého horáku (nejmenší) v prípade použití nádobí malého prumeru. Zamezí se tím jeho prevrhnutí. Speciální mríž pro hrnce “WOK” (optional, obr.3) Pokládá se pouze na mríž trojité koruny, když se používají nádoby “WOK” ( s vydutým dnem). Je doporuceno, aby nedošlo k vážným funkcním závadám na horáku, nepoužívat hrnce “WOK” bez této speciální mríže a nepožívat ji ale pro hrnce s rovným dnem. Výber horáku Symboly vyznacené u knoflíku na ovládacím panelu (obr.4) indikují výkon horáku, v závislosti na poloze knoflíku. Výber optimálního horáku závisí na prumeru a na výkonu horáku (viz níže uvedená tabulka). Pro dosažení optimálního výkonu je nutné, aby prumer nádobí odpovídal výkonu horáku. horák Prumer nádobí Ø minimální Ø maximální

Malý 60mm (s redukcí) 140 mm

Rychlý 200 mm 240 mm

tento návod je urcen pro kvalifikovaného instalatéra; zarízení musí být nainstalované správným zpusobem, v souladu s platnými normami; pripojení varné desky na elektrickou sít musí být nezávislé na pripojení jiných zarízení

jakékoliv zásahy provádejte pouze za predpokladu, že bylo zarízení odpojené od prívodu elektrické energie Instalace na pracovní plochu (plochu kuchynské linky) Varnou desku lze instalovat na jakoukoliv plochu kuchynské linky, za predpokladu, že je ze žárovzdorného Materiálu (alespon 90°C). Rozmery otvoru, jež má být za úcelem vestavení vytvoren na ploše kuchynské linky jakož i predepsané minimální odstupové vzdálenosti od zadních a postranních sten a horní steny jsou uvedené na obrázku 5-6 Kombinace varná deska/trouba (fig.8):

Když pod varnou desku není umístena trouba, je bezpodmínecne nutné použít oddelovací panel mezi dnem sporáku a nábytkem, který je pod ním, ve vzdálenosti alespon 10mm.

V prípade kombinace varná deska/trouba, vsadit oddelovací panel v minimální vzdálenosti 15 mm a dodržovat pokyny výrobce trouby, každopádne vytvorit vetrání jak je zobrazeno na obr.40 V každém prípade napojení na elektrický proud musí být provedeno oddelene, jak z bezpecnostních duvodu, tak pro usnadnení demontáže.. Je doporuceno použít troubu s nuceným vnitrním chlazením. Pripevnení varné desky (obrázek 7): Pripevnení varné desky ke kuchynské lince má být provedené následujícím zpusobem::

aplikujte podél vnejšího obvodu otvoru, vytvoreného na kuchynské lince príslušné hermetické tesnení, jež je soucástí vybavení [C], jak je schematicky znázornené na obr.5 tak, aby byly konce proužku rádne spojené, aniž by se navzájem prekrývaly;

uložte varnou desku do otvoru kuchynské linky a dbejte pritom na presné vycentrování; pripevnete varnou desku pomocí patricných trmenu [A], jež jsou soucástí dodávky ke kuchynské lince, jak je uvedené na obr.7 Správná aplikace hermetického tesnení dokonale zamezí pronikání kapalin Místo instalace a odvod kourových plynu: Pozor: zarízení má být instalované a používané ve vhodných prostorách, v souladu s platnými normami. Instalatér musí prirom zohlednovat veškeré platné právní predpisy související s vetráním a odvodem kourových plynu. Upozornuje, že vzduch potrebný ke spalování je 2m3/h pro každý kW instalovaného výkonu (plyn). místo instalace Každá místnost, v níž je instalované plynové zarízení, musí disponovat prirozeným prívodem vzduchu, který je potrebný pro spalování plynu (normy UNI-CIG 7129 a 7131). Ke prívodu vzduchu má docházet prímo pres jeden nebo více otvoru, vytvorených na volném segmentu o rozmeru alespon 100 cm² (A). U modelu bez bezpecnostního ventilu musí být minimální prurez tohoto otvoru alespon 200 cm2 (obr.9). Tento otvor má být vytvoren tak, aby nedocházelo k jeho ucpání z vnitrní ani z vnejší strany a situován poblíž podlahy a na opacné strane, vzhledem k odvodu kourových plynu. Pokud by nebylo možné vytvorit potrebné otvory, potrebný vzduch muže být zaveden i z prilehlé místnosti, jež je patricne vetraná, za predpokladu, že se nejedná o ložnici ci nebezpecné prostredí anebo prostredí s podtlakem (UNI-CIG 7129). odvod kourových plynu Plynové varné desky musí odvádet kourové plyny do príslušných odsavacu, které jsou propojené s kourovými kanály anebo které vypouští kourové plyny prímo do ovzduší (obr.9). Jestliže by nebylo možné instalovat odsavac, je treba aplikovat na vnejší stenu ci okno místnosti elektrický ventilátor. Výkon elektrického ventilátoru musí zarucit dostatecnou výmenu vzduchu v místnosti - alespon 3/5 -násobek jejího objemu (UNI-CIG 7129). komponenty uvedené na obr.9 A prívodní otvor vzduchu C odsavac k odvodu kourových plynu E elektrický ventilátor k odvodu kourových plynu PLYNOVÉ PRIPOJENÍ Drív, než pristoupíte k instalaci se konfrontací údajových štítku produktu ujistete, že podmínky domovního plynového rozvodu (druh a tlak plynu) odpovídají serízení varné desky a že jsou kompatibilní. Krome toho overte, zda místnost odpovídá predpisum, jak je uvedeno v predcházejících kapitolách. Plynové pripojení má být provedené v souladu s normami UNI-CIG 7129 a 7131. Varná deska má být v souladu s normou UNI-CIG 9891 napojená na plynový rozvod pomocí pevných ci ohebných bezešvých kovových trubek z nerez oceli, o maximální délce 2 m. Pri použití ohebných trubek se ujistete se, že neprijdou do kontaktu s pohyblivými cástmi a že nedojde k jejich stlacení ci deformaci. Pripojení je nutné provést tak, aby nemohlo být prícinou jakéhokoliv namáhání zarízení Spojka plynového potrubí je závitová G½” (obr.13). U pripojení ISO R7 není nutná aplikace tesnení. U pripojení ISO R228 je treba aplikovat celní podložku, jež je soucástí vybavení Po pripojení je nutné overit zavedením speciálních, bežne dostupných prostredku ci mýdlového roztoku tesnost spoju. ELEKTRICKÉ PRIPOJENÍ Zarízení má být pripojené na prívod elektrické energie za predpokladu, že bylo dríve overené, zda sítové napetí odpovídá údajum uvedeným na štítku a zda prurez kabelu elektrického zarízení odpovídá zde indikovanému napetovému zatížení. Zástrcka použitá k pripojení musí být v souladu s požadavky príslušné normy a musí odpovídat príkonu varné desky. Pri pripojení zarízení prímo na elektrickou sít je treba zaradit mezi zarízení a sít vypínac pro prípadné odpojení od napájecí síte s roztecí kontaktu, umožnující úlpné odpojení za podmínek kategorie prepetí III, v souladu s instalacními predpisy Upozornení:

Nepoužívejte k pripojení na elektrickou sít konektory, adaptéry ci prepínace, mohlo by dojít k jejich rozžhavení a k prípadným požárum;

Zarízení je nutné v souladu s právními predpisy uzemnit (obr.11) V prípade výmeny napájecího kabelu je treba použít kabel s úplne stejnými charakteristikami jaké mel originální kabel, vhodný pro dané zatížení a teplotu (typ T90°C) a musí být vyžádán v servisním centru. Krome toho je nutné, aby konec, který jde do zarízení mel zemnící vodic žlutozelený delší o 20mm než ostatní vodice. Údaje o rozmerech napájecího kabelu jsou uvedeny v tabulce: Typ varné desky Rozmery Ø0,75 mm2 Pouze s plynovými horáky Pri pripojování jednotlivých vodicu je nutné rídit se následujícím barevným znacením: MODRÝ HNEDÝ ŽLUTO-ZELENÝ NULOVÝ FÁZOVÝ ZEMNÍCÍ (N) (L)

Po instalaci musí být možné zarízení odpojit. K odpojení muže v souladu s instalacními predpisy dojít odpojením zástrcky anebo sítovým vypínacem.

Je-li poškozen napájecí kabel, zabezpecte jeho okamžité nahrazení. Obratte se za tímto úcelem na výrobce, servisní stredisko anebo na kvalifikovaného technika, aby se predešlo prípadnému riziku. PRIZPUSOBENÍ PRO POUŽITÍ RUZNÝCH DRUHU PLYNU V prípade potreby prizpusobit varnou desku k použití jiného plynu, než kterému bylo zarízení prímo uzpusobené nahradte injektory novými, odpovídajícími použitému plynu (mužete se za tímto úcelem obrátit na nekteré ze servisních stredisek). U výberu injektoru k instalaci postupujte s ohledem na tabulky injektoru, uvedené na konci tohoto návodu. Injektory lze identifikovat díky prumeru, vyjádreném v setinách mm, jež je vyznacený na samotných injektorech. Náhrada injektoru:

Sejmete mrížky a horáky varné desky Pomocí jednostranného trubkového klíce nahradte injektory "J" (obr.10) jinými, dpovídajícími plynu, jež chcete používat.

Opetovne namontujte horáky Horáky nevyžadují regulaci primárního vzduchu Serízení minima Serízení minima je možné pouze za predpokladu, že trouba není instalovaná do kuchynské linky. Po výmene injektoru a zapnutí horáku na minimum - minimální prívod plynu, zasunte šroubovák do otvoru (obr.10): utáhnete pro snížení plamene a odšroubujte pro jeho zvýšení. U plynu GPL (G30/G31) utáhnete zcela regulacní šroub Výsledkem má být malý souvislý a soumerný plamen podél celé korunky horáku Krome toho overte následující:

zda rychlé otácení ventilu z maxima na minimum není prícinou zhasnutí plamene u modelu s bezpecnostním ventilem, overte, zda se plamen lehce dotýká termoclánku "T" nekolika-minutové zapnutí na minimum nemá vést k zhasnutí plamene

Pro zachování varné desky v dobrém stavu a její údržbu je treba postarat se o její pravidelné cištení po každém použití, poté co jste ji nechali patricne vychladnout.

K cištení plochy nepoužívejte saponáty, abrazivní houby ani ostré predmety Nepoužívejte v žádném prípade vysokotlaké ani parní cistice nepožívejte detergenty obsahující alkohol a/anebo jiné horlavé produkty Smaltované cásti: Veškeré smaltované cásti cistete houbou a mýdlovou vodou ci jiným specifickým, neabrazivním prostredkem. Po umytí zarízení rádne vysušte. Plocha z nerez oceli: Plochu z nerez oceli cistete vlhkým hadríkem a speciálními, bežne dostupnými cistícími prostredky. Po opláchnutí osušte pokud možno jemým jelenicovým hadríkem. Mrížky: Mrížky varné desky jsou setrojené tak, aby bylo možné jejich mytí v mycce nádobí. Mrížky mohou v oblasti horáku zmenit jejich barvu na modrastý odstín (následkem pusobení vysokých teplot). Chcete-li omezit tento efekt, lze také použít bežne ostupné prostredky, které jsou urceny k tomuto úcelu. Horáky: Horáky, sestávající ze dvou cástí (víko+horák) je možné sundat a samostatne ocistit. Po umytí díly rádne vysušte a znovu nasadte do jejich místa uložení. U modelu s elektrickým zapínáním zkontrolujte, zda je zapalovací elektroda “E” (obr.12) cistá. U modelu s bezpecností cistete pravidelne sondu “T” (obr.12) tak, aby byl umožnen rádný chod bezpecnostního ventilu. Jak u cištení elektrody tak u cištení sondy postupujte s maximální obezretností, jedná se o citlivé cásti. Aby se predešlo poškození elektrického zapínání neaktivujte jej, pokud nejsou horáky na jejich míste Údržba Varné desky za predpokladu, že jsou používané správným zpusobem a udržované v náležité cistote nevyžadují zvláštní údržbu, presto však doporucujeme zabezpecit alespon každé dva roky jejich inspekci, kterou mý být poveren autorizovaný technik. Jakmile je patrná jakákoliv anomálie (obtížnejší otácení ovládacích knoflíku, problematické zapalování plamene ci zápach plynu atd.) uzavrete okamžite hlavní plynový kohout a obratte se na servisní stredisko.

ASISTENCNÍ SLUŽBA ZÁKAZNÍKUM

Pokud není možné urcit prícinu provozní anomálie: vypnutí spotrebice (není jej rought lécby) a kontaktovat asistencní službu. Sériové císlo produktu. Kde mohu najít? Je duležité si uvedomit vám asistencní službu vaší kód výrobku a jeho výrobní císlo (a 16 znak kód, který zacíná císlem 3); To lze nalézt na zárucní list nebo na štítek umístený na spotrebici. To pomuže vyhnout se promrhá journerys aby technici, címž (a vetšinou znacne) odpovídající úspory callout poplatky. TABELS Category Countries Pressures II 2H 3+ IT GB IE ES GR TR CZ PT II 2E+ 3+
