NÁVOD K OBSLUZE Verso Vermeiren

1. Tento výrobek 296

1.1. Doplňky 297

2. Před použitím 297

2.1. Určení použití 297
2.2. Obecné bezpečnostní pokyny 298
2.3. Symboly na invalidním vozíku 299
2.4. Přeprava 300
2.5. Montáž/demontáž 305
2.6. První použití a skladování 307

3. Použití invalidního vozíku 307

3.1. První jízda 308
3.2. Jízda venku 309

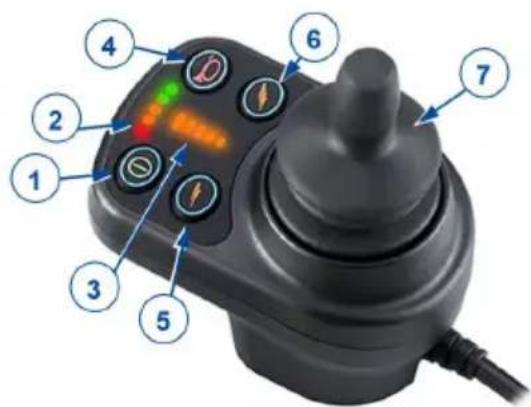

3.3. Ovládací konzola 311

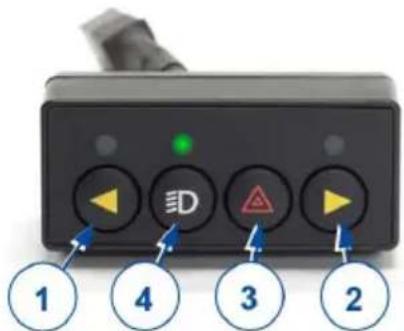

3.4. Ovládání světel (volitelné) 313
3.5. Brzdy a páčka volnoběhu 314
3.6. Proved'te přesun na/z invalidního vozíku. 315
3.7. Úpravy komfortu 316
3.8. Stav a nabíjení baterie 320

4. Údržba 324

4.1. Body údržby 324
4.2. Pokyny pro údržbu 326
4.3. Očekávaná životnost 327
4.4. Znovupoužití výrobku 327
4.5. Konec používání 327
4.6. Záruka 327

5. Řešení problémů 328

6. Technické údaje 330

Předmluva

Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren!

Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku.

Máte-li po přečtení tohoto návodu nějaké dotazy, obrat'te se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi následujících informací vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Návod k instalaciPro odborného prodejce
	Servisní příručka pro invalidní vozíkyPro odborného prodejce
	Prohlášení o shodě (ES)

CS

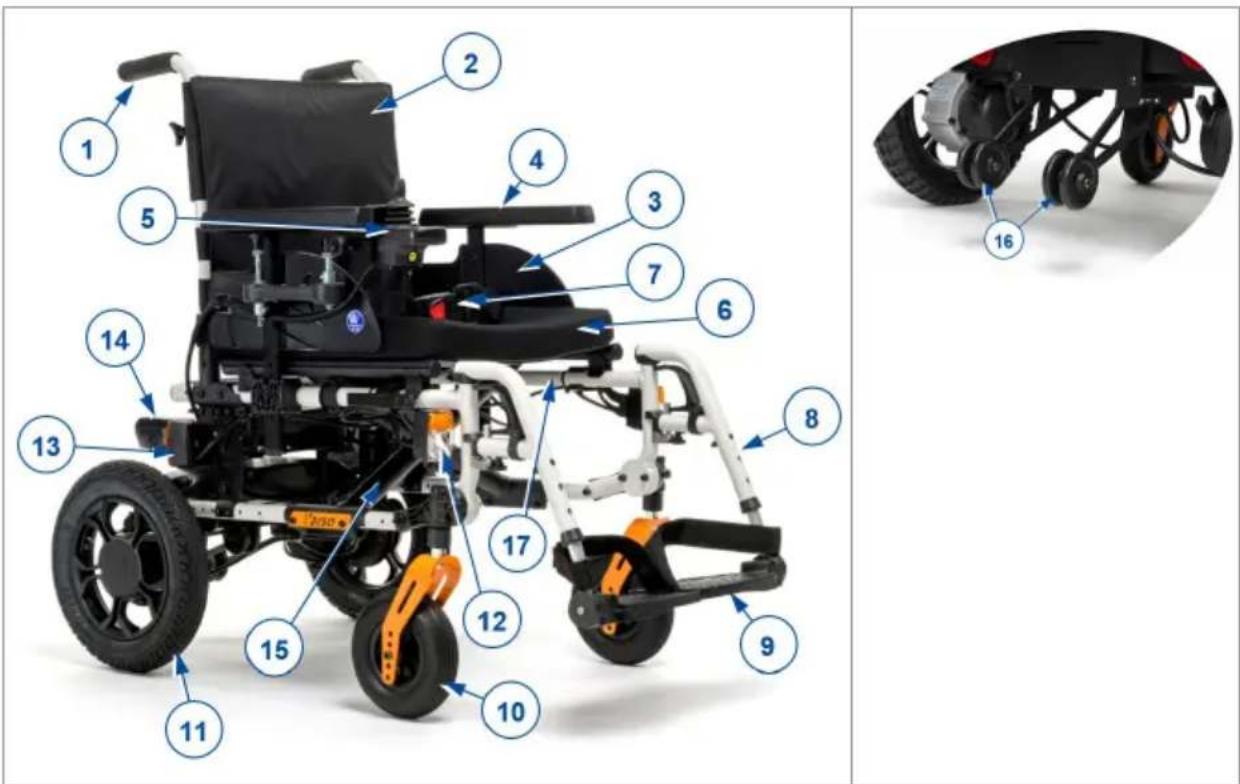

1. Tento výrobek

1. Madla
2. Zádová opěrka
3. Loketní opěrky
4. Područky
5. Ovládací konzola
6. Sedadlo
7. Bezpečnostní pás
8. Opěrky nohou
9. Stupačky
10. Řídicí kola (přední kola)
11. Hnací kola s motory / zadní kola
12. Přední světlo (volitelné)
13. Zadní světlo (volitelné)
14. Baterie
15. Kříž

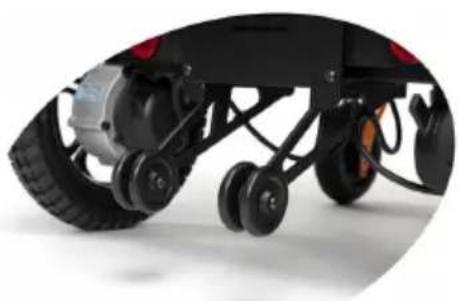

16. Prevence převrácení / Zvedací páka
17. Identifikační štítek

1.1. Doplňky

CS

Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2. Před použitím

2.1. Určení použití

V tomto odstavci je uveden stručný popis zamýšleného použití tohoto výrobku. Dále jsou k pokynům v dalších odstavcích přidána příslušná upozornění. Tímto způsobem chceme upozornit na případné chybné použití, k němuž by mohlo dojít.

• Tento výrobek je zdravotnický zařízení.
• Indikace a kontraindikace: Tento invalidní vozík může ovládat na něm sedící uživatel nebo jej může tlačit asistent. Invalidní vozík je navržen a vyroben jako přepravní pomůcka pro uživatele, kteří trpí ochnutím, ztrátou končetin nebo deformacemi / defekty končetin, srdeční nedostatečností, ... Tento invalidní vozík NESMÍTE používat bez pomoci asistenta, trpíte-li tělesnou či duševní poruchou, která by mohla vás nebo jiné osoby ohrozit při řízení invalidního vozíku. Z tohoto důvodu se nejprve obrat’te na lékaře a zajistěte, aby byl odborný prodejce informován o jeho posudku.

- Tento invalidní vozík je vhodný pro domácí a venkovní použití.

- Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/přemístění jedné (1) osoby o max. hmotnosti 130 kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

- Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

- Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 6..

- Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2. Obecné bezpečnostní pokyny

POZOR

Riziko zranění anebo poškození

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození invalidního vozíku.

Při použití mějte na paměti následující obecná upozornění:

- Tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jeho řízení.

- Mějte na paměti, že některé části invalidního vozíku mohou být velmi teplé či studené vlivem okolní teploty, slunečního záření, topných těles nebo kvůli motorovému pohonu během jízdy. Bud’te opatrní při dotýkání. Při chladném počasí používejte ochranný oděv. Po jízdě vyčkejte, dokud invalidní vozík / motor nevychladne.

- Před zapnutím invalidního vozíku si uvědomte prostředí/situaci, ve které se právě nacházíte. Podle toho upravte rychlost, než vyjedete. Při jízdě uvnitř budov doporučujeme používat nejpomalejší nastavení rychlosti. Při jízdě venku můžete nastavit pohyb na vhodnou rychlost, která pro vás bude pohodlná a bezpečná.

- Mějte VŽDY na paměti, že se tento invalidní vozík může náhle zastavit kvůli vybité baterii nebo ochraně, která zabraňuje jeho dalšímu poškození. Zkontrolujte také možné příčiny uvedené v § 5.. K prevenci zranění používejte bezpečnostní pás.

- Tento invalidní vozík byl testován na elektromagnetickou kompatibilitu a vyhovuje danému standardu, viz kapitola 6.. Nicméně výkon pohonu invalidního vozíku mohou narušovat zdroje elektromagnetických polí, jako jsou mobilní telefony, elektrogenerátory či jiné vysoce výkonné zdroje energie. Elektronika invalidního vozíku ovšem také může rušit jiné elektronické přístroje, jako jsou poplašné systémy v obchodech

nebo automatické dveře. Proto doporučujeme tento invalidní vozík pravidelně kontrolovat na poškození a opotřebení, která mohou toto rušení zvýšit (viz také kapitola 4.).

• Jezděte pouze na povrchu, kde se mohou dotýkat země obě hnací kola, a kde je dostatečný kontakt pro bezpečnou jízdu invalidního vozíku.
• Bez konzultace s výrobcem invalidního vozíku nesmějí být prováděny úpravy ani výměny na zajišťovacích bodech ani na konstrukčních či rámových dílech nebo součástech invalidního vozíku.
• Dávejte pozor, aby během používání nedošlo k zachycení rukou, oděvů, pásků, přezek či šperků v kolech nebo jiných pohyblivých součástech.

Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

2.3. Symboly na invalidním vozíku

	Max. hmotnost uživatele v kg
	Max. bezpečný sklon ve ° (stupních).
	Pouze domácí použití (nabíječka baterií)
	Max. rychlost
	Typové označení
	Katalogové číslo

		Sériové číslo
		Zdravotnické zařízení
		Výrobce
		Datum výroby
		Prohlášení o shodě
		Pozor: důležité informace
		Doporučení prostudovat příručku
		Nebezpečí skřípnutí
		Pouze pro elektrická zařízení: Třída ochrany II
		Pouze pro elektrická zařízení: Nepatří do komunálního odpadu! Určeno k recyklaci.

2.4. Přeprava

POZOR

Riziko poškození

- Přijměte opatření k ochraně invalidního vozíku před poškozením při přepravě.

2.4.1. Přemístění

K řízení invalidního vozíku na místo určení použijte ovládací konzolu.

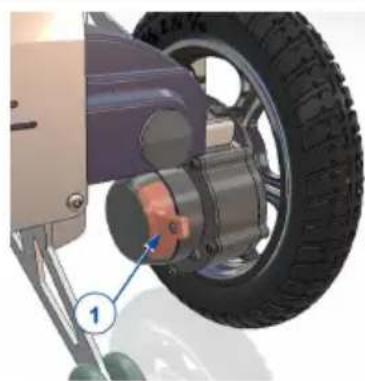

Jinak uveďte invalidní vozík do volnoběžného režimu (viz odst.3.5.) a k jeho pohybu použijte tlačnou tyč.

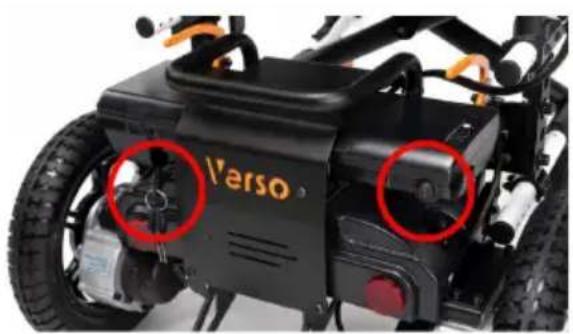

2.4.2. Přeprava letadlem

CS

Pokud přepravujete vozík letadlem, před předáním vozíku letištnímu personálu zamkněte a odpojte baterii (viz odst.3.8.2. a odst.3.8.3.).

Baterie může zůstat ve vozíku. O správném postupu se porad'te s leteckou společností.

2.4.3. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ

Riziko zranění a poškození

- Zkontrolujte, že se při přepravě páčka volnoběhu nachází v poloze pro brzdění, viz § 3.5..

Elektrický invalidní vozík můžete vozit v autě pomocí ramp, nebo můžete vozík uvést do neutrálního režimu a tlačit ho v autě pomocí ramp. Invalidní vozík je také možné pro přepravu demontovat (viz §2.5.).

1. Jako uživatel invalidního vozíku se přemístěte na sedadlo vozidla, viz §3.6..
2. Před přepravou odmontujte všechny pohyblivé díly (podnožky, loketní opěrky atd.).
3. Pohyblivé díly bezpečně uložte za sedadlo spolujezdce nebo do zavazadlového prostoru.
4. Elektrický invalidní vozík můžete vjet nebo tlačit v autě pomocí ramp, nebo zvedat části rozloženého vozíku v autě.
5. Upevněte pevné součásti rámu bezpečně k vozidlu.
6. Uved'te invalidní vozík do jízdního režimu (s aktivací parkovacích brzd) a ověřte, že je ovládací konzola vypnutá.

2.4.4. Přeprava vozidlem jako sedadlo pro uživatele

VAROVÁNÍ

Riziko zranění

• Invalidní vozík prošel crashtesty podle ISO 7176-19: 2022 a jako takový byl navržen a testován pro použití jako sedadlo v motorových vozidlech umístěné pouze ve směru jízdy.
• Samotný pánevní pás invalidního vozíku není vhodný pro použití jako zádržný systém pro cestující.
• Aby nedošlo k nárazu hlavy či hrudníku do vozidla, používejte pánevní pás invalidního vozíku a tříbodový pás ve vozidle.
• Jako zádržný systém uživatele ve vozidle nepoužívejte postojové podpěry, nejsou-li označeny jako vyhovující požadavkům uvedeným v normě ISO 7176-19:2022.
• Dojde-li k jakémukoli typu nehody vozidla, před dalším použitím invalidního vozíku jej nechte zkontrolovat odborným prodejcem nebo zástupcem výrobce.

Invalidní vozík je testován pomocí čtyřbodového upínacího systému a tříbodového zádržného systému.

Kdykoliv je to možné, použijte sedadlo vozidla a invalidní vozík uložte do úložného prostoru.

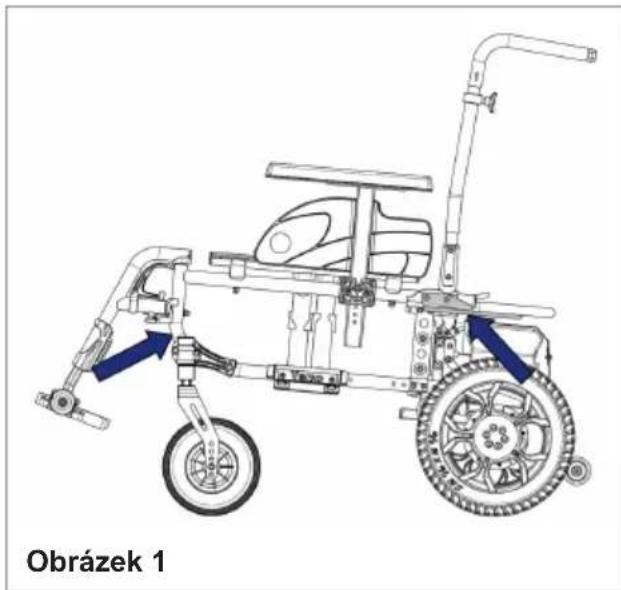

2.4.4.1. Postup zajištění invalidního vozíku v motorovém vozidle:

1. Zkontrolujte, zda je vozidlo vybaveno vhodným upínacím systémem pro invalidní vozík a zádržným systémem pro cestující, který odpovídá ISO 10 542.
2. Zkontrolujte, že jsou komponenty invalidního vozíku připoutány a zádržný systém pro cestující není opotřebený, znečištění, poškození nebo rozbitý.

3. Pokud vozík disponuje funkcí naklonění sedadla a / nebo zádové opěrky, ujistěte se, že uživatel invalidního vozíku sedí maximálně přímé poloze. Pokud toto stav uživatele neumožňuje, měl by být provedeno posouzení rizik za účelem hodnocení bezpečnosti uživatele během přepravy.

4. Sundejte veškeré příslušenství, jako jsou podnosy a respirační vybavení, a bezpečně je zajistěte.

5. Invalidní vozík umístěte ve směru jízdy a centrálně mezi úchyty kolejnice připevněné k podlaze vozidla.
6. Zapněte přední bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).
7. Popojeďte invalidním vozíkem dozadu, dokud se přední popruhy nevypnou.
8. Aktivujte brzdu invalidního vozíku.
9. Zapněte zadní bezpečnostní popruhy na vyznačeném místě podle pokynů výrobce pásového systému (obr. 1). Toto místo je na invalidním vozíku označeno symbolem (obr. 2).

2.4.4.2. Postup zabezpečení uživatele invalidního vozíku:

1. Sundejte obě loketní opěrky.
2. Pokud máte k dispozici pánevní pás k invalidnímu vozíku, připevněte jej.
3. Upevněte pásy zádržného systému pro cestujícího podle pokynů výrobce pásového systému.

Pánevní vás mějte nasazený nízko přes přední část pánve tak, aby tady byl úhel pánevního pásu v preferované zóně 30° až 75° od horizontální roviny, viz obrázek. Preferované zóně je žádoucí strmější (vyšší) úhel.

30° 75°

1. Nastavte pás pevně podle pokynů výrobce pásového systému a v souladu s pohodlím uživatele.
2. Ujistěte se, že je zádržný pás připojen přímo ke kotevnímu bodu vozidla, a že na něm nejsou pozorovatelné žádné záhyby, například u osy zadního kola.
3. Pokud je to třeba, nainstalujte loketní opěrky. Ujistěte se, že pásy nejsou překroucené nebo mimo tělo komponent invalidního vozíku, jako jsou loketní opěrky nebo kola.
4. Přezku bezpečnostního pásu umístěte tak, aby během nárazu nedošlo ke kontaktu uvolňovacího tlačítka se součástmi invalidního vozíku.

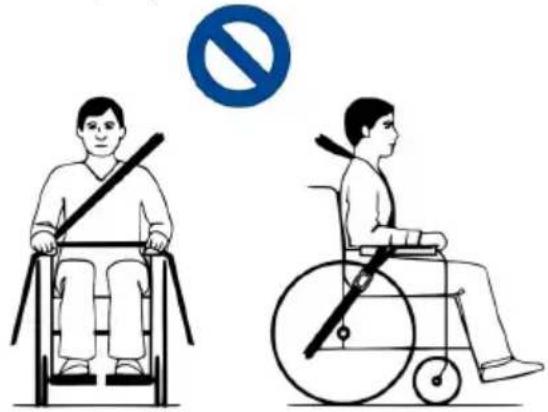

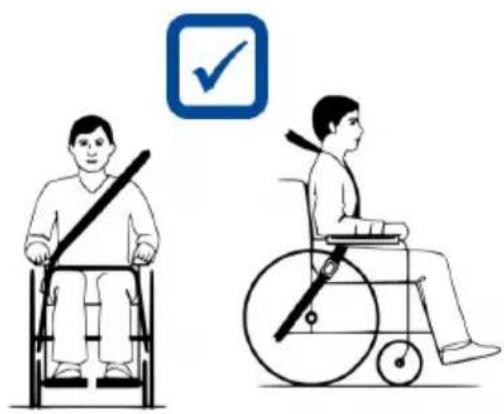

5. Zajistěte, aby ramenní zádržné pásy seděly přes ramena, viz obrázek 4.

Pásy nesmějí být drženy mimo tělo komponentami invalidního vozíku, jako jsou loketní opěrky nebo kola.

Zádržné pásy musejí mít plný kontakt s ramenem, hrudníkem a pánví. Pánevní pás nízko na pánvi v blízkosti stehenně-břišní oblasti

- Zajistěte, abyste si při (de)montáži nezachytili prsty, oděv nebo spony.

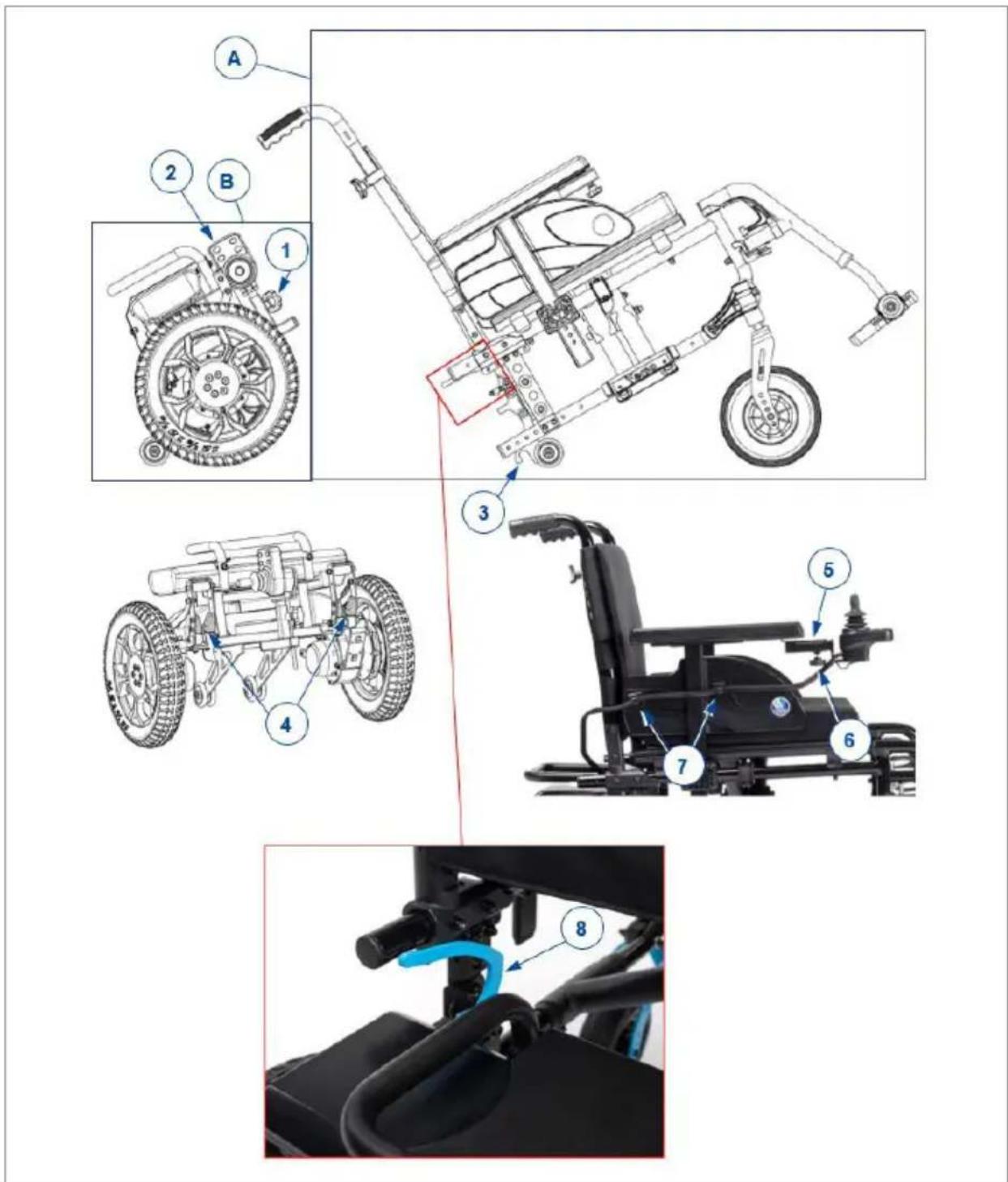

Montáž elektrického invalidního vozíku:

1. Rozložte rám sedadla (A).
2. Umístěte rám sedadla na přední kola a zadní podpůrná kolečka.
3. Umístěte pohonné ústrojí (B) za rám sedadla.
4. Vyšroubujte hvězdicový šroub (1) a sundejte z pohonného ústrojí ovládací konzolu (2). Konzolu dejte dočasně na bezpečné místo, položte ji například na opěradlo.
5. Nasad'te háky rámu sedadla (3) na čepy (4) pohonného ústrojí.
6. Zatlačte rám sedadla dolů, dokud neuslyšíte cvaknutí a dokud rám nebude řádně připevněn k pohonnému ústrojí, na levé i pravé straně. Zkontrolujte, zda jsou háky (8) zajištěny v poloze směrem dolů. Pokud rám sedadla nezaklapne automaticky, umístěte rám na pohonnou ústrojí a zatlačte háky (8) dolů ručně.

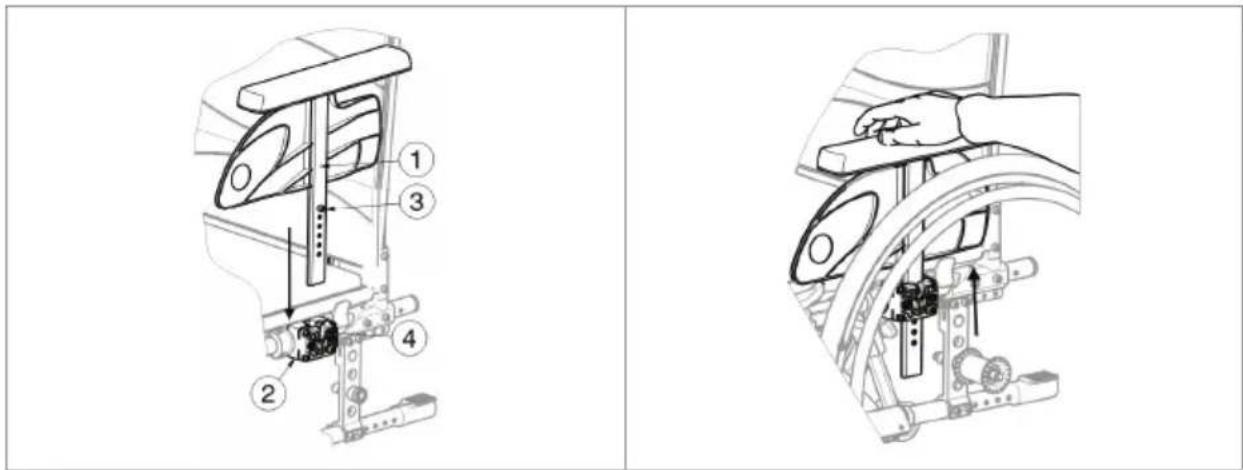

7. Namontujte loketní opěrky (odst. 3.7.2.).

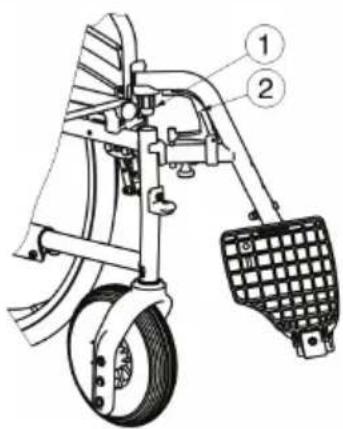

8. Namontujte nožní opěrky (odst. 3.7.3.).
9. Případně připojte kabely osvětlovacího systému (zapojené společně nad baterií).
10. Zasuňte ovládací konzolu do podpěry na loketní opěrce (5). Utáhněte hvězdicový šroub (6) a upevněte kabel svorkami (7).

Demontáž elektrického invalidního vozíku:

1. Uvolněte kabel ze svorek na loketní opěrce. Uvolněte hvězdicový šroub (6) na podpěře ovládací konzoly a vysuňte konzolu ven. Konzolu dejte dočasně na bezpečné místo.
2. Případně odpojte kabely osvětlovací soustavy (odpojené nad akumulátorem).

3. Vytáhněte háky (8) na obou stranách dolní části rámu směrem nahoru. Pohonné ústrojí je ted' odpojeno od rámu a překlopí se dozadu na podpůrná kolečka.

4. Zvedněte rám sedadla nahoru a směrem od pohonného ústrojí.

5. Demontujte loketní opěrky.
6. Sundejte nožní opěrky.
7. Složte rám sedadla.
8. Umístěte ovládací konzolu (2) na vyhrazenou podpěru na pohonném ústrojí a utáhněte hvězdicový šroub (1).

2.6. První použití a skladování

CS

POZOR

Riziko poškození baterie

• Baterii nikdy úplně nevybíjejte.
• Nepřerušujte nabíjecí cyklus; nabíječku odpojujte od baterie, jen když je baterie zcela nabitá.
• Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 6..
• Pokud výrobek nepoužíváte denně, nezapomeňte vypnout baterii i elektroniku pohonu, viz §3.3. a §3.8.2..

Před použitím invalidního vozíku zkontrolujte, že je baterie plně nabitá, zeptejte se svého prodejce, zdali to již bylo provedeno či nikoliv. Nabíjení provádějte podle pokynů k nabíjení v odst. 3.8..

Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obrat'te na svého specializovaného prodejce.

3. Použití invalidního vozíku

VAROVÁNÍ

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
• Přečtěte si také pokyny v návodu k nabíječce baterií!
• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl.

3.1. První jízda

POZOR

Riziko zranění a poškození

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, vždy myslete na rozsah pohybu podnožky a ovládací konzoly.
• Před zahájením jízdy vždy odpojte nabíječku baterií od invalidního vozíku.

Dbejte, abyste se seznámili s ovládáním invalidního vozíku před jeho použitím na přeplněných a možná nebezpečných místech. Nejprve se cvičně projedťe na volném prostranství s malým počtem osob.

Vyzkoušejte si chování invalidního vozíku při změně těžiště, např. v mírném sklonu nahoru či dolů, v bočním svahu nebo při překonávání překážek. Požádejte o pomoc asistenta.

Povrch ovladače se během používání mírně zahřívá.

Při jízdě dozadu je rychlost snížena.

1. Zkontrolujte, že

– byl invalidní vozík na rovném povrchu;
– byla plně nabitá baterie, viz § 3.8.;
– byl sprážen motor, viz § 3.5.;
– měly pneumatiky správný tlak v pneumatikách (je-li to relevantní), viz odst. 4.2.1.;
- byl invalidní vozík přizpůsoben vašim potřebám a pohodlí, viz odst. 3.7.;
– byla vaše poloha vsedě správná, viz § 3.6.2..

1. Zapněte napájení invalidního vozíku.

2. Nastavte nejnižší rychlost.

3. Procvičte si, jak se invalidní vozík řídí a provedte jeho seřízení.

4. Získáte-li větší jistotu, vyzkoušejte si řízení s vyšší rychlostí.

5. Nyní zkoušejte zatáčet, směrem vpřed a směrem vzad. Několikrát to zopakujte.

6. Zajistěte, aby po ukončení jízdy zůstal invalidní vozík stabilně stát.

7. Vypněte napájení invalidního vozíku.

VAROVÁNÍ

Riziko nehody – korigujte své jízdní chování a rychlost.

• Berte v potaz místní dopravní předpisy; v dané zemi se mohou lišit. To se týká jízdy na chodnících, nezpevněných cestách či dlážděných vozovkách.
• Nejezděte na silnici se silným provozem.
• Berte v potaz povětrnostní podmínky. Nejezděte ve vlhkém počasí, v extrémním teple, na sněhu, černém ledu, při teplotách pod nulou; viz technické údaje v kapitole 6..
• I když má invalidní vozík zapnutá světla, není vhodný pro jízdu na veřejných komunikacích při špatné viditelnosti (tma, mlha, soumrak). Zajistěte, abyste byli dobře vidět (i za denního světla) pomocí fluorescenčního oděvu anebo vlastního osvětlení na přední a zadní straně invalidního vozíku.
• Mějte na paměti další účastníky silničního provozu, pro něž může být tento invalidní vozík překážkou. Při otáčení a couvání dbejte zvýšené opatrnosti. Nejste-li seznámeni s jízdou dozadu, nejprve si to procvičte na volném prostranství. Před zatočením signalizujte směr, kam hodláte jet.
  • V úzkém průjezdu se snažte jet rovně, abyste v něm neuvízli.
• Vždy mějte na zřeteli brzdnou dráhu. Nezapomeňte, že brzdná dráha závisí na rychlosti, povrchu, povětrnostních podmínkách, sklonu povrchu a hmotnosti uživatele.

3.2.1. Zvládání svahů, obrubníků, překážek či ramp

POZOR

Riziko zranění

• K zajištění při sezení v invalidním vozíku použijte zádržný bezpečnostní pás.
• Dbejte zvýšené opatrnosti v případě, že je na silnici písek, měkká zemina, díry či výtluky, které mohou způsobit uvíznutí kol nebo snížit trakci hnacích kol.
• NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 6..

- K obrubníku přijíždějte zepředu.

- Invalidní vozík na svahu neuvádějte do volnoběžného režimu. Invalidní vozík by se mohl sám rozjet a způsobit zranění vám či okolním osobám.

- Tento invalidní vozík nepoužívejte na eskalátoru ani na schodech.

- Používejte pouze rampy schválené společností Vermeiren a nepřekračujte max. nosnost.

- K bezpečnému překonání překážek a svahů nastavte vozík do nejvzpřímenější polohy pro sezení.

Když zastavíte na svahu, automaticky se aktivuje brzda, aby se invalidní vozík nerozjel vpřed nebo vzad.

POZOR

Riziko poškození

- Elektrický invalidní vozík vždy parkujte na plochých vodorovných a snadno přístupných místech.

- V případě potřeby invalidní vozík trochu zrychlete před najetím na svah, překážku či obrubník. Zajistěte, abyste vy či tento invalidní vozík nemuseli zvládat velký zpětný ráz.

- Zajistěte, aby se invalidní vozík nedotýkal země nebo rampy v důsledku jeho naklonění.

- Mějte na zřeteli, že brzdná dráha je při jízdě dolů ze svahu mnohem delší než při jízdě po rovině.

1. Zahajte jízdu podle pokynů v odst. 3.1., krok 1.

2. Pro přesun invalidního vozíku nahoru či dolů po schodech použijte zvedací zařízení nebo rampu. Nejsou-li tyto k dispozici, mohou jej zvednout ručně nejméně dvě osoby, které oběma rukama pevně uchopí rám. K uchopení invalidního vozíku nepoužívejte opěradlo, podnožky, loketní opěrky ani kola.

3. Zvládání překážek nebo svahů:

– Seřid'te invalidní vozík do nejstabilnější polohy, viz odst. 3.6.3.. – Jed'te co nejpomaleji, abyste překážku nebo svah zvládli.

3.2.2. Prevence převrácení / Zvedací páka

CS

Pohonné ústrojí je vybaveno prevenčními převráceními kol, která slouží zároveň jako zvedací páky. Zabraňují naklonění invalidního vozíku dozadu a mohou být použity obsluhou k naklonění invalidního vozíku v případě malých překážek.

3.3. Ovládací konzola

Před stisknutím tlačítka ZAP/VYP uveďte joystick do neutrální (středové) polohy, jinak dojde k zablokování elektroniky. Pro uvolnění tohoto zablokování vypněte ovládací konzolu a znovu ji zapněte.

1. Tlačítko ZAP./VYP.
2. Ukazatel nabití baterie
3. Ukazatel rychlosti
4. Tlačítko houkačky
5. Tlačítko snížení rychlosti
6. Tlačítko zvýšení rychlosti
7. Joystick

3.3.1. Technické ochrany

Pro vaši bezpečnost – a aby se invalidní vozík nepoškodil, jsou jeho pohyby monitorovány elektronikou. To může vést ke snížení rychlosti nebo úplnému zastavení.

Aby nedošlo k náhodnému vybití baterie, je invalidní vozík vybaven systémem automatického vypnutí napájení. Tento systém automaticky vypne ovládací konzolu, když není delší dobu používána. Pokud k tomu dojde, stačí konzolu opět zapnout.

3.3.2. Jízda

1. Zapněte vozík stisknutím vypínače (1).
2. Když se rozsvítí kontrolky ukazatele nabití baterie (2) a ukazatele rychlosti (3), vozík má k dispozici napájení a je připraven k jízdě.
3. Zkontrolujte ukazatel stavu baterie. V případě potřeby nabijte baterii (viz §3.8.).
4. Nastavte rychlost jízdy: rychlost snížíte tlačítkem snížení rychlosti (5) a zvýšíte tlačítkem zvýšení rychlosti (6).
5. Rozjed'te vozík pomalým pohybem joysticku (7) dopředu nebo dozadu.
6. Když stlačíte joystick dál ze středu, zvýší se rychlost.
7. Chcete-li zatočit doleva nebo doprava, stlačte joystick doleva nebo doprava.
8. Chcete-li zabrzdit, přemístěte joystick do neutrální polohy.
9. V případě potřeby můžete upozornit ostatní účastníky provozu stisknutím tlačítka houkačky (4).
10. Po příjezdu do cíle zkontrolujte stav baterie a stisknutím vypínače vozík vypněte.
11. V případě potřeby nabijte baterii.

3.3.3. Zámek ovládací konzoly

Funkce zámku se používá především k tomu, aby se zabránilo nepovolanému použití vozíku, ale může také pomoci zabránit nechtěnému použití ovládacích prvků, když systém není nějakou dobu používán. Když je systém zamknutý, má vypnuté elektrické napájení a uživatelské ovladače nereagují.

3.3.3.1. Zamknutí systému

1. Když je systém zapnutý, stiskněte a podržte vypínač.
2. Po 1 sekundě systém vydá pípnutí. Nyní vypínač uvolněte.
3. Pohněte joystickem dopředu, dokud systém nevydá pípnutí.

4. Pohněte joystickem dozadu, dokud systém nevydá pípnutí.

5. Pust'te joystick. Zazní dlouhé pípnutí.

6. Systém je nyní zamknutý.

3.3.3.2. Odemknutí systému

1. Zapněte systém pomocí vypínače. Světla ukazatele rychlosti se budou rozsvěcet ve vlnách nahoru a dolů
2. Pohněte joystickem dopředu, dokud systém nevydá pípnutí.
3. Pohněte joystickem dozadu, dokud systém nevydá pípnutí.
4. Pust'te joystick. Zazní dlouhé pípnutí.
5. Systém je nyní odemknutý.

3.4. Ovládání světel (volitelné)

Pokud je váš invalidní vozík vybaven volitelným systémem osvětlení, je na podložce pod ruku naproti ovládacímu panelu namontována další konzola. Před zahájením jízdy se ujistěte, že jsou kabely osvětlovacího systému připojeny.

1 4 3 2

1. Ukazatel změny směru doleva
2. Ukazatel změny směru doprava
3. Výstražná světla
4. Jízdní světla

Chcete-li aktivovat některé ze světel, stiskněte jednou příslušné tlačítko. Chcete-li osvětlení vypnout, stiskněte tlačítko znovu.

3.5. Brzdy a páčka volnoběhu

POZOR

Riziko zranění či poškození

• Páčku volnoběhu používejte pouze tehdy, když je vozík vypnutý. Páčku volnoběhu by měl obsluhovat asistent. NIKDY ji neobsluhujte z polohy vsedě.
  • Režim volnoběhu nepoužívejte ve svahu a náklonu, viz symbol na motoru:

PŘED zapnutím (ZAP) invalidního vozíku ověřte, že je páčka volnoběhu v poloze brzdění. Je-li invalidní vozík v režimu volnoběhu, jeho elektromagnetické brzdy NEFUNGUJÍ. To je signalizováno na ovládací konzole. Jízda není možná.

Tento invalidní vozík je vybaven elektromagnetickými brzdami. Funkce brzd je závislá na poloze páčky volnoběhu (1).

El.magnetické brzdy fungují automaticky pouze tehdy, je-li páčka volnoběhu (1) v poloze. V této situaci začnou brzdy brzdit, pokud:

• je invalidní vozík vypnutý;
• je invalidní vozík zapnutý a joystick je uvolněn.

Uvolněním joysticku dojde k plynulému zastavení vozíku a aktivaci brzd.

3.5.1. Obsluha páčky volnoběhu

	Chcete-li uvést invalidní vozík do režimu volnoběhu, otočte páčku do polohy symbolu pro neutrální polohu. Nyní je motor odpojen. Invalidním vozíkem lze pohybovat ručně.
	Chcete-li připojit motor k pohonu kol, otočte páčku do polohy symbolu pro jízdu. To se musí udělat před spuštěním invalidního vozíku.

3.6. Proved'te přesun na/z invalidního vozíku.

POZOR

Riziko zranění či poškození

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.
• Nestoupejte na stupačky.

3.6.1. Přesun

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/na kterou má pacient nasednout.
2. Aktivujte brzdy otočením páčky volnoběhu do polohy brzdění, viz odst. 3.5..
3. Odklopte stupačky směrem nahoru, aby se na ně nedalo našlápnout.
4. V případě potřeby vyjměte jednu loketní opěrku k získání prostoru, viz odst. 3.7.2..
5. Přesuňte se na invalidní vozík nebo z něj pomocí svých paží nebo s pomocí asistenta/asistentů či zdvihacího zařízení.

3.6.2. Sezení na invalidním vozíku

1. Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
2. Otočte podnožku/podnožky dolů a položte na ni/ně své nohy.
3. V případě potřeby vraťte loketní opěrky.
4. Ověřte, že máte stehenní části nohou vodorovně a chodidla v pohodlné poloze. V případě potřeby je seřidťe.
5. Ověřte, že máte ruce ohnuté a že pohodlně spočívají na područkách. V případě potřeby je seřidťe.

3.6.3. Nastavení stabilní polohy

Pro účely přepravy a v případě nutnosti překonat překážky musí být invalidní vozík nastaven tak, aby byl maximálně stabilní:

• opěradlo vzpřímené,
• stupátka sklopena nahoru nebo nastavena do vyšší polohy, aby se nedotýkala překážek
• Ovládací konzola otočená směrem dovnitř

3.7. Úpravy komfortu

POZOR

Riziko zranění či poškození

• Asistent nebo pečovatel(ka) může provádět následující seřízení komfortu. Všechna ostatní seřízení jsou prováděna odborným prodejcem podle návodu k instalaci, viz úvod.
• Dávejte pozor, aby se při seřizování nezachytily prsty, oděv nebo spony.

3.7.1. Bezpečnostní pás

Zapněte bezpečnostní pás zacvaknutím spony do přijímače. V případě potřeby upravte délku popruhů.

Chcete-li otevřít bezpečnostní pás, stiskněte červené tlačítko.

3.7.2. Montáž a demontáž loketních opěrek

Loketní opěrky invalidního vozíku připevněte podle následujících pokynů.

1. Vložte loketní opěrku do hranaté trubice tak, aby šroub zapadl do pouzdra.
2. Ujistěte se, že je loketní opěrka pevně uchycená.

Demontáž loketní opěrky:

1. Uchopte područku a opatrně vytáhněte loketní opěrky z držáku loketních opěrek.

3.7.3. Montáž a demontáž podnožek

Postup montáže podnožek je následující:

1. Podržte podnožky příčně z vnější strany rámu invalidního vozíku a vložte čepičku trubice (1) do rámu.
2. Otočte podnožky směrem dovnitř. dokud nezacvaknou.
3. Spust'te stupačku směrem dolů.

Postup demontáže podnožek:

1. Zatáhněte za páčku.
2. Vytočte podnožky do vnější strany od invalidního vozíku, dokud se neuvolní z vodicího prvku.
3. Vytáhněte podnožky z rámu (1).

3.7.4. Výška opěradla

Výšku opěradla je možné nastavit do 5 pozic.

1. Odstraňte hvězdicový knoflík (1).
2. Posuňte čalounění opěradla nahoru/dolů do požadované výšky. Ujistěte se, že otvor pro hvězdicový knoflík v rámové trubce lícuje s jedním z otvorů v čalounění.
3. Vrat'te hvězdicový knoflík na místo a utáhněte jej.

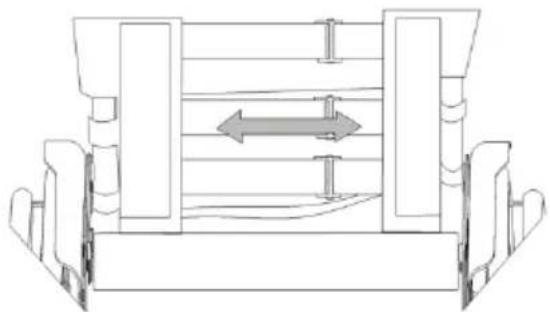

3.7.5. Opěra opěradla

Opěradlo invalidního vozíku má systém zavěšení s nastavitelnými suchými zipy pro nastavení pružnosti opěradla.

1. Stáhněte polštár opěradla ze suchých zipů.
2. Uvolněte suché zipy.
3. Zatáhněte příslušný řemínek do požadované polohy. Napnutí jednotlivých řemínků se může lišit a je možné nastavit požadované opření zad.
4. Umístěte polštář opěradla zpět na opěradlo; začněte vpředu a skončete vzadu.

5. Zajistěte spojení suchými zipy tak, že rukou přitisknete polštář k opěradlu.

6. Ujistěte se, že jsou všechny řemínky zajištěné suchými zipy.

3.7.6. Výška rukojeti

Rukojeti Ize plynule nastavovat až do délky 60 mm :

1. Uvolněte šroub (1).
2. Posuňte rukojeť nahoru / dolů do požadované výšky.
3. Utáhněte šroub (1).
4. Opakujte pro druhou rukojeť. Ujistěte se, že jsou obě rukojeti pevně zajištěny.

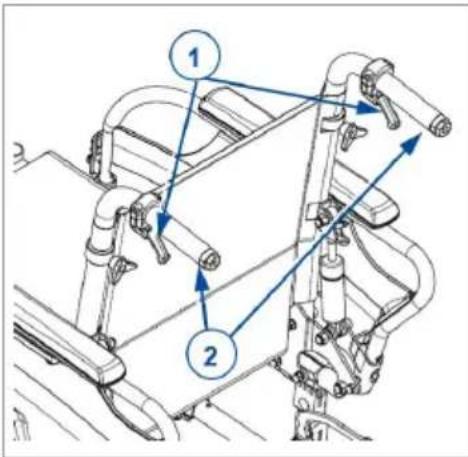

3.7.7. Náklon opěradla (volitelné)

VAROVÁNÍ

Riziko zranění

• Mějte na vědomí, že se při nastavení zádové opěrky směrem vzad sníží stabilita vozíku.
• Před nastavováním zádové opěrky aktivujte parkovací brzdy.
• Sklon opěradla není kompatibilní s volitelnou sadou 24" zadních kol.

POZOR

Riziko zranění

- Neumistujte prsty a oblečení do oblasti mechanismu nastavení.

Je možné sklopit zádovou opěrku dozadu s maximálním úhlem naklonění 30°. Při nastavení sklonu opěradla asistentem dbejte na to, aby pacient seděl v invalidním vozíku a aby nedošlo k jeho překlopení.

1. Pro naklonění zádové opěrky přitáhněte obě páčky (1) k madlu (2).
2. Plynová pružina se uvolní.
3. Zatáhněte za obě zadní trubice plynule směrem vzad do požadované polohy.
4. Uvolněte páky.

3.8. Stav a nabíjení baterie

VAROVÁNÍ

Riziko zranění a poškození kvůli požáru

• Používejte pouze nabíječku baterií dodanou s invalidním vozíkem. Použití jakékoli jiné nabíječky může být nebezpečné (riziko požáru).
• Nabíječka baterií je určena pouze k nabíjení baterií dodaných s invalidním vozíkem, nikoli k nabíjení jakýchkoli jiných baterií.
• Neupravujte žádné dodané díly, jako jsou kabely, zástrčky a nabíječka baterií. Nikdy neotevírejte ani neměňte baterii ani přípojky.
• Chraňte baterii a nabíječku baterií před plameny, vysokými a nízkými teplotami (viz kapitola 6.), vlhkostí, slunečním zářením a silnými oťresy (např. při upuštění). Pokud již k tomu došlo, baterii NEPOUŽÍVEJTE.
• Poškozenou baterii nenabíjejte ani nepoužívejte; obrat'te se na odborného prodejce.
• Baterii nabíjejte pomocí nabíječky baterií v dobře větrané místnosti mimo dosah dětí.

Riziko poškození

• Kapacita baterie se pomalu snižuje samovybíjením baterie a klidovým proudem připojených uživatelů. Je-li baterie zcela vybita, může dojít k jejímu nevratnému poškození. Proto zajistěte, aby byla baterie včas nabita.
• Pokud výrobek nepoužíváte denně, nezapomeňte vypnout baterii i elektroniku pohonu, viz §3.3. a §3.8.2..
• Přečtěte si návod ke skladování a údržbě v odst. 4.2. a technické údaje v odst. 6..
• Baterie nenabíjejte při teplotě nižší než 0°C. Dejte baterii na teplejší místo a pak zahajte nabíjení.
• Přípojku pro nabíječku baterií chraňte před prachem a jinými nečistotami.
  • V případě jakýchkoli problémů, když nelze baterii nabíjet podle následujících pokynů, se obrat'te na svého odborného prodejce.

i Veškeré informace o indikaci stavu baterie naleznete v odst. 3.8.1.. Není-li nabíječka baterií používána, doporučujeme ji odpojit od el. sítě. Tím nedojde ke zbytečné spotřebě energie.

Před nabíjením vždy ověřte, že baterie není poškozená. Zapněte baterii stisknutím tlačítka ukazatele nabití na dobu 2 sekund. Nerozsvítí-li se žádná dioda LED ukazatele nabití, může být baterie poškozená. Svítí-li alespoň jedna, ale ne všechny diody LED ukazatele nabití, před prvním použitím baterii plně nabijte.

Pokyny k nabíjení baterie:

1. Vypněte baterii.
2. Pokud chcete, vyjměte baterii z krytu. Zabraňte vniknutí nečistot či kapalin do nabíjecí zásuvky.
3. Zapojte zástrčku nabíječky do bateriového modulu (1) nebo do zásuvky na ovládacím panelu.

4. Zapojte síťovou zástrčku nabíječky do el. zásuvky.

5. Kontrolka na nabíječce baterií bude ukazovat stav nabíjecího procesu:

– Červená - Nabíjení

– Zelená - Připraveno / plně nabito

1. Jakmile je baterie plně nabitá, odpojte zástrčky nabíječky baterií od elektrické zásuvky a od baterie.

1

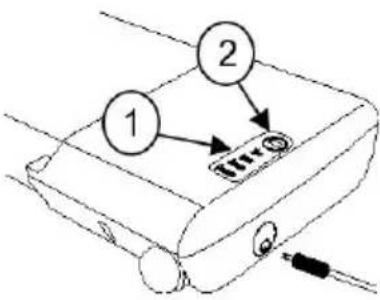

3.8.1. Ukazatel nabití baterie

K dispozici jsou dva ukazatele nabití baterie:

	3.8.1.1. Na bateriovém modulu:1. Stiskněte tlačítko (2) na bateriovém modulu.2. Kontrolky na ukazateli nabití baterie (1)ukážou úroveň nabití baterie.
	3.8.1.2. Na ovládací konzole:Po zapnutí elektrického systému bude ukazatel baterie (2, odst. 3.3.) ukazovat úroveň nabití baterie.Všechny kontrolky svítí: baterie je plně nabita.Svítí nebo bliká pouze červená kontrolka: baterii okamžitě dobijte.

Kvůli zapojení vodičů se mohou obě indikace trochu lišit. V takovém případě použijte indikaci nejnižší úrovně nabití.

CS

3.8.2. Zapnutí/vypnutí elektrického zařízení

Stiskněte vypínač na boku baterie.

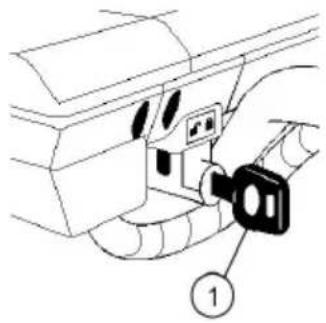

3.8.3. Montáž / demontáž baterie

		Odemknuto
		Zamknuto

Baterii lze demontovat, aby ji bylo možné snadno dobít mimo vozík.

Montáž baterie:

1. Zasuňte klíč (1) a otočte jím směrem k symbolu odemknutí.
2. Vložte baterii do prostoru pro baterii co možná nejdále. Baterii lze vložit pouze jedním způsobem.
3. Otočte klíčem (1) k symbolu zamknutí.
4. Ověřte, že je baterie řádně zajištěna.
5. Vytáhněte klíč (1). (Klíč nikdy neodebírejte za jízdy.)

Demontáž baterie:

1. Zasuňte klíč (1).
2. Otočte klíčem (1) k symbolu odemknutí.
3. Opatrně vytáhněte baterii z prostoru pro baterii.

4. Údržba

Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

4.1. Body údržby

POZOR

Riziko zranění a poškození

- Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis.
Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.
Ohledně údržby/servisu si přečtěte návod k obsluze příslušné nabíječky baterií.

4.1.1. Před každým použitím

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.
  • Všechny části: Čisté, viz odst. 4.2.2..

• Kola, sedadlo, loketní opěrky, podnožky a opěrka hlavy (je-li použita): řádně upevněné.
  • Stav baterie: v případě potřeby nabijte baterii, viz odst. 3.8..

• Ovládací konzola, baterie, napájecí modul, motory, nabíječka baterií, kontrolky a příslušné kabely: žádné poškození, jako jsou roztřepené, zlomené či odkryté vodiče.
  • Stav kol/pneumatik, viz § 4.2.1..

- Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.

- Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

4.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

4.1.3. Při skladování

Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 6..

Je-li invalidní vozík delší dobu skladován, musíte nabíjet baterie každý měsíc.

Pokud výrobek nepoužíváte denně, nezapomeňte vypnout baterii i elektroniku pohonu, viz §3.3. a §3.8.2..

4.2. Pokyny pro údržbu

4.2.1. Kola a pneumatiky

Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.).

Udržujte kola bez drátů, vlasů, písku a vláken.

Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obrat'te se v této věci na svého odborného prodejce.

Nahustěte každou pneumatiku na správný tlak (viz vyznačení tlaku na pneumatikách).

4.2.2. Čištění

POZOR

Riziko poškození vlhkostí

• K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič.
• Udržujte ovládací konzolu čistou a chraňte ji před vodou a deštěm.

Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.

Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky.

Větrací otvory nabíječky baterií udržujte čisté a bez nahromaděného prachu. V případě potřeby otřete prach a vyčistěte pouzdro nabíječky baterií mírně navlhčeným hadříkem.

4.2.3. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

4.3. Očekávaná životnost

Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí.

4.4. Znovupoužití výrobku

Před každým dalším použitím nechte invalidní vozík dezinfikovat, zkontrolovat a provést servis podle pokynů v odst. 4.1. a odst. 4.2..

4.5. Konec používání

Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí.

4.6. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

5. Řešení problémů

I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obraťte na svého místního odborného prodejce.

VAROVÁNÍ

Riziko zranění a poškození

• NIKDY se nepokoušejte opravit invalidní vozík sami.
• U problémů v ovládací konzole se musíte obrátit na svého specializovaného prodejce. Ten rozhodne, zda je potřeba ovládací konzolu přeprogramovat.

Následující příznaky mohou znamenat vážný problém. Proto se obraťte na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• divný zvuk;
- Roztřepené/poškozené kabelové svazky;
- Prasklé či rozbité konektory;
- nerovnoměrné opotřebení dezénu na jedné z pneumatik;
- trhavé pohyby;
- invalidní vozík se naklání na jednu stranu;
- poškozené či rozbité sestavy kol.
- invalidní vozík se nezapne (spálená pojistka);
- Invalidní vozík je napájen, ale nehýbe se, viz 3.5..

V případě možného problému se blikáním kontrolek ukazatele stavu baterie zobrazí systémový kód, viz odst.3.3. (2). Možné systémové kódy jsou uvedeny v následující tabulce (počet bliknutí). Některé problémy můžete vyřešit sami. Všechny problémy označené hvězdičkou (*) konzultujte s specializovaným prodejcem.

Kód Problém Význam
1 Vybitá baterie / špatné připojení baterie	Zkontrolujte připojení baterií. Pokud je připojení v pořádku, zkuste baterie nabít.
2 * Špatné připojení levého motoru nebo kodéru	Zkontrolujte připojení levého motoru a kodéru.
3 * Závada na kabeláži levého motoru / vypnutí motoru
4 * Špatné připojení pravého motoru nebo kodéru	Zkontrolujte připojení pravého motoru a kodéru.
5 * Závada na kabeláži pravého motoru / vypnutí motoru
7 Porucha joysticku Před zapnutím ovladače se ujistěte, že je joystick ve středové poloze.
7 + S1* Chyba v komunikaci Zkontrolujte, že je kabel modulu joysticku řádně připojený a že není poškozený.
8 * Možná porucha ovladače Zkontrolujte, že jsou v pořádku všechna připojení.
9 Špatné připojení parkovací brzdy	Zkontrolujte připojení parkovací brzdy a motoru. Zkontrolujte, že jsou v pořádku připojení ovladače.
10 * Nadměrné napětí Nadměrné napětí je obvykle způsobeno špatným připojením baterie. Zkontrolujte připojení baterie.
^1S = blikající kontrolky ukazatele rychlosti

CS

6. Technické údaje

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento invalidní vozík upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné. Berte v potaz, že jízdní výkon je ovlivněn okolní teplotou, vlhkostí, svahy (jízdou nahoru/dolů), typem povrchu a stavem baterie.

Značka Vermeiren
Skupina produktů Elektrický invalidní vozík, třída A
Typ Verso
Popis Rozměry
Hmotnost uživatele 130 kg
Celková délka s podnožkami 1078 mm	(při nejkratší hloubce sedadla)Opěradlo 30^ : 1137 mm (při nejkratší hloubce sedadla)
Celková šířka (závisí na šířce sedadla)	560 mm590 mm610 mm630 mm650 mm670 mm
Celková výška 937 mm - 1002 mm
Celková hmotnost 31,3 kg	Opěradlo 30^ : 35 kg
Hmotnost nejtěžší části Zadní rám: 16,2 kg
Spotřeba energie * 12,8 Ah: 15 km	17,5 Ah: 21 km
Sklon svahu 10^
Překonávání překážek	15 mm
Max. rychlost vpřed	6 km/h
Max. brzdná vzdálenost z max. rychlosti	1 m
Úhel roviny sedadla	5^
Účinná hloubka sedadla	420 - 480 mm
Účinná šířka sedadla 390 mm	420 mm440 mm460 mm480 mm500 mm
Výška povrchu sedadla na předním okraji	521 mm
Úhel opěradla 5°	Opěradlo 30° : 5° - 35°
Výška opěradla 400 - 420 - 440 - 460 -	480 mm
Vzdálenost mezi nožní deskou a sedadlem	370 - 500 mm
Úhel nohou k ploše sedadla 105°
Vzdálenost loketní opěrky od sedadla	150 – 210 mm
Přední poloha konstrukce područky 322,5 mm – 370 mm
Minimální průměr zatáčení 1145 mm
Světlá výška 61 mm
Průměr zadních kol	12"
Průměr předních kol	200 x 50 mm
Tlak pneumatik (pouze vzduchové pneumatiky)	Max. 2,5 baru
Baterie	12,8 Ah17,5 Ah
Hnací motory	250W
Pojistka (pouze u světel)	20 A
Úroveň hluku	< 65 dB(A)
Stupeň krytí	IPX4
Zkoušky pevnosti podle normy	ISO 7176-8
Zkoušky napájecího a řídicího systému podle normy	ISO 7176-14
Vznětlivost čalounění podle normy	EN 1021-2:2006
Elektromagnetická kompatibilita	ISO 7176-21

CS

Značka Vermeiren
Skupina produktů Elektrický invalidní vozík, třída A
Typ Verso
Popis Rozměry
Teplota skladování a používání +5°C -	+41°C
Provozní teplota pro elektroniku -10°C	- +40°C
Vlhkost při skladování a používání 30%	- 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°* Teoretická vzdálenost dojezdu se sníží při časté jízdě ve svahu, na hrubém povrchu nebo při překonávání obrubníků.
