S-CHARGER-30A.6 - Nabíječka baterií MSW - Bezplatný návod k obsluze

Typ produktu	Nabíječka baterií
Značka	MSW
Model	S-CHARGER-30A.6
Vstupní napětí	230 V~ / 50 Hz / 2,8 A
Výstupní napětí	12/24 V
Jmenovitý výkon	480 W
Max. nabíjecí proud (12V)	15 A
Max. nabíjecí proud (24V)	20 A
Doporučená kapacita baterie (12V)	20-150 Ah
Doporučená kapacita baterie (24V)	30-250 Ah
Kompatibilní typy baterií	Olověné, AGM, EFB, GEL
Minimální napětí baterie	4 V
Třída ochrany	I
Stupeň krytí	IP20
Třída izolace	F
Rozměry (D x Š x V)	270 x 235 x 200 mm
Hmotnost	7,4 kg
Režim provozu	Nabíjení
Ochrana	Tepelná a proti přetížení
Údržba	Čistěte měkkým hadříkem, vyhněte se vodě
Skladování	Suché, chladné a větrané místo
Funkce startování motoru	Ne
Obsah balení	Výstupní kabely se svorkami, napájecí kabel
Dostupné náhradní díly	DC a AC pojistky

Často kladené otázky - S-CHARGER-30A.6 MSW

Jak připojit nabíječku k baterii?

Nejprve připojte červenou svorku ke kladnému pólu (+) baterie, poté černou svorku k zápornému pólu (-). Ujistěte se, že jsou spoje pevné a nedotýkají se jiných kovových částí.

Jaké typy baterií mohu nabíjet?

Tato nabíječka je určena pro olověné, AGM, EFB a GEL baterie. Nenabíjejte jednorázové baterie ani poškozené akumulátory.

Jaké je minimální napětí baterie potřebné k nabíjení?

Baterie musí mít napětí alespoň 4 V, aby ji nabíječka rozpoznala. Pokud je nižší, nabíječka se nespustí.

Mohu tuto nabíječku použít ke startování motoru?

Ne, tento model (S-CHARGER-30A.6) nemá funkci startování. Je určen pouze k pomalému nabíjení baterií. Pro tuto funkci použijte model S-CHARGER-50A.4.

Jak nastavit nabíjecí proud?

Pomocí přepínače na předním panelu vyberte MIN (nízký proud) nebo MAX (vysoký proud). Také zvolte příslušné napětí (12V nebo 24V) pomocí určeného přepínače.

Co dělat, když nabíječka nefunguje?

Nejprve zkontrolujte, zda je napájecí kabel správně zapojen a zda není spálená síťová pojistka. Dále se ujistěte, že jsou připojení k baterii správná. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak čistit a udržovat nabíječku?

Před čištěním vždy odpojte zařízení od sítě. K otření povrchu použijte měkký hadřík. Nenastřikujte vodu ani nepoužívejte agresivní čisticí prostředky. Větrací otvory čistěte kartáčem a stlačeným vzduchem.

Kde najdu náhradní díly?

Náhradní díly, zejména DC a AC pojistky, jsou k dispozici u výrobce nebo autorizovaných prodejců. Pro více informací kontaktujte zákaznický servis MSW.

Je bezpečné nechat nabíječku bez dozoru během nabíjení?

Nedoporučuje se nechávat nabíječku bez dozoru po delší dobu. Sledujte proces a po úplném nabití baterie (ampérmetr ukazuje nulu) zařízení odpojte.

Mohu nabíjet jednorázové (nenabíjecí) baterie?

Ne, tato nabíječka je určena pouze pro dobíjecí olověné a podobné baterie. Nabíjení jednorázových baterií může způsobit výbuch nebo požár.

NÁVOD K OBSLUZE S-CHARGER-30A.6 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se říd’te anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Parametrupopis		Parametruhodnota
Název výrobku		Nabíječka na baterie
Model		S-CHARGER-30A.5	S-CHARGER-50A.4	S-NABÍJEČKA-30A.6
Jmenovité vstupní napětí [V~] / Frekvence [Hz] / Proud [A]		230/50/2.8	230/50/7.5	230/50/2.8
Jmenovité výstupní napětí [V~]		12/24
Jmenovitý výkon[W]		480	720	480
Třída ochrany		I
Krytí IP		IP20
Třída izolace		F
Rozměry [šířka x hloubka x výška; mm]		260 x 200 x 180	270 x 245 x 200	270 x 235 x 200
Hmotnost [kg]		6,9	9,8	7,4
Pracovní režim Nabíjení			Nabíjení,startování	Nabíjení
Maximálnínabíjecíproud [A]	12V	15	20	15
	24V	20	30	20
Max. proudový výstup [W]		27	45	27
Max. funkce skokového startu proudový výstup [A]		-	130	-
Max. funkce skokového startu spotřeba energie [W]		-	2200	-
Doporučená	12V	20-150	20-250	20-150
kapacita baterie [Ah]	24V	20-250	30-300	30-250
Vhodný typ baterie		olovo, AGM, EFB, GEL
Minimální napětí baterie vhodné pro nabíjení [V]		4

1. Obecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými směrnicemi, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li zvýšit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální. Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

CE		Výrobek splňuje příslušné bezpečnostní normy.
		Před použitím si přečtěte pokyny.
		Výrobek musí být recyklován.
		VAROVÁNÍ! nebo POZOR! nebo PAMATUJ!Použitelné na danou situaci.(všeobecné varovné znamení)
		POZORNOST! Varování před úrazem elektrickým proudem!
		Používejte pouze uvnitř.

NEZAPOMEŇTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.

2. Bezpečnost používání

POZORNOST! Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo dokonce smrt.

Termíny „zařízení“ nebo „produkt“ se ve varováních a pokynech používají k odkazu na: Nabíječka na baterie

2.1. Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Je-li uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo provozu ve vlhkém prostředí, hrozí zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do zařízení zvyšuje riziko poškození zařízení a úrazu elektrickým proudem.
c) Používejte kabel pouze v souladu s jeho určením. Nikdy jej nepoužívejte k prěnášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
d) Pokud se nelze vyhnout použití zařízení ve vlhkém prostředí, měl by být použit proudový chránič (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.

2.2. Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je uspořádané a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se předvídat, co se může stát, pozorujte, co se děje a při práci se zařízením používejte zdravý rozum.
b) Nepoužívejte zařízení v zóně s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Zařízení vytváří jiskry, které mohou zapálit prach nebo výpary.
c) Při zjištění poškození nebo nepravidelného provozu zařízení ihned vypněte a neprodleně nahlaste nadřízenému.
d) Máte-li jakékoli pochybnosti o správném fungování zařízení, obratte se na službu podpory výrobce. Opravy výrobku smí provádět pouze servisní středisko výrobce. Nepokoušejte se provádět opravy sami!
e) Opravu zařízení smí provádět pouze servisní místo výrobce. Nepokoušejte se samostatně provádět jakékoli opravy!
f) Pokud dojde k požáru, použijte k uhašení výhradně práškové hasicí přístroje nebo hasicí přístroje s oxidem uhličitým (CO2) vhodné pro použití na zařízeních pod napětím.
g) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. (Rozptýlení může vést ke ztrátě kontroly nad zařízením)
h) Při nabíjení baterií se uvolňují plyny, které mohou být výbušné. Zabraňte kontaktu s jiskrami a ohněm. Používejte zařízení v dobře větraném prostoru.

Zapamatujte si! Při používání zařízení chraňte děti a ostatní kolemjdoucí.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Při práci se zařízením používejte zdravý rozum a buďte ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
c) Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a/nebo znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud od této osoby nedostaly pokyny jako na to, jak se zařízení používá.

d) Nepřeceňujte své schopnosti. Při používání zařízení udržujte rovnováhu a vždy zůstaňte stabilní. To zajistí lepší kontrolu nad zařízením v neočekávaných situacích. Se zařízením mohou manipulovat pouze osoby fyzicky zdatné, schopné s ním zacházet, řádně proškolené, seznámené s tímto návodem a proškolené v rámci BOZP.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.

b) Zařízení nepoužívejte, pokud vypínač nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače ON/OFF, jsou nebezpečná, neměla by být provozována a musí být opravena.

c) Ujistěte se, že je zástrčka odpojena ze zásuvky před jakýmkoliv seřizováním, výměnou nástroje nebo před odložením zařízení. Taková opatření sníží riziko náhodné aktivace zařízení.

d) Pokud přístroj nepoužíváte, uložte jej na bezpečném místě, mimo dosah dětí a osob, které nejsou obeznámeny s přístrojem a nečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.

e) Udržujte zařízení v dobrém technickém stavu. Před každým použitím zkontrolujte, zda nedošlo k obecnému poškození a zejména zkontrolujte, zda nejsou prasklé části nebo prvky a zda nejsou jiné podmínky, které by mohly ovlivnit bezpečný provoz zařízení. Pokud zjistíte poškození, předejte zařízení před použitím k opravě.

f) Udržujte zařízení mimo dosah dětí.

g) Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.

h) Aby byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby. Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.

i) Nenabíjejte jednorázové baterie!

j) Vadné nebo poškozené baterie nenabíjejte.

k) Nedobíjejte zmrazené baterie.

I) Chraňte zařízení před živly, zejména deštěm. Používejte zařízení pouze v dobře větraných prostorách.

m) Při připojování vodičů k baterii se ujistěte, že je nabíječka baterií odpojena od zdroje napájení.

n) Nikdy nepokládejte baterii přímo pod nabíječku nebo na ni. Umístěte nabíječku co nejdále od baterie. Nabíječka baterií může být zdrojem jisker nebo generovat elektrický oblouk.
o) Při nabíjení baterií se uvolňují plyny, které mohou být výbušné. Zabraňte kontaktu s jiskrami a ohněm.
p) Nepoužívejte zařízení v oblastech s nebezpečím výbuchu.
q) Nikdy neumístujte nabíječku pod kapotu.
r) POZOR: vždy se ujistěte, že výrobce vozu a akumulátoru povoluje použití funkce nouzového startování nabíječky akumulátorů pro nastartování motoru!

POZORNOST! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení bud’te ve střehu a používejte zdravý rozum.

3. Použijte pokyny

Zařízení je určeno k nabíjení autobaterií. Některé modely obsahují funkci nouzového startování motoru, která se používá při vybité baterii nebo při nízkých teplotách. Je vybaven tepelnou ochranou a ochranou proti přetížení.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

3.1. Popis zařízení

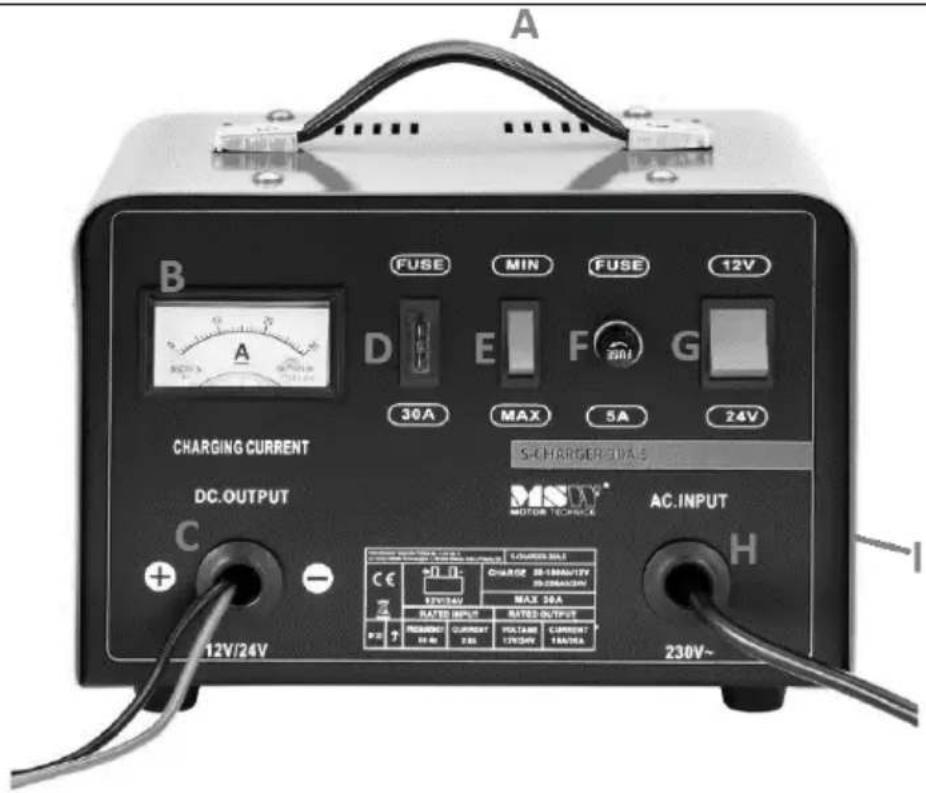

S-CHARGER-30A.5:

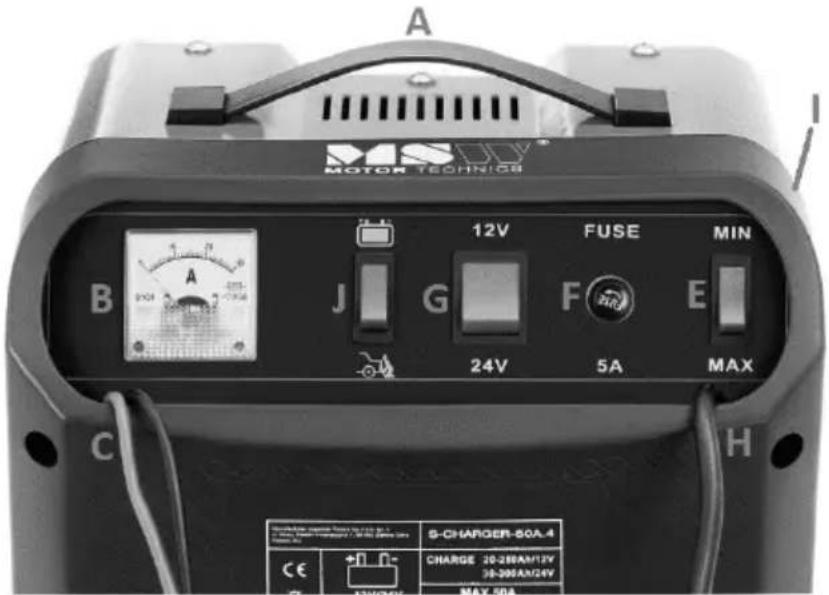

S-CHARGER-50A.4:

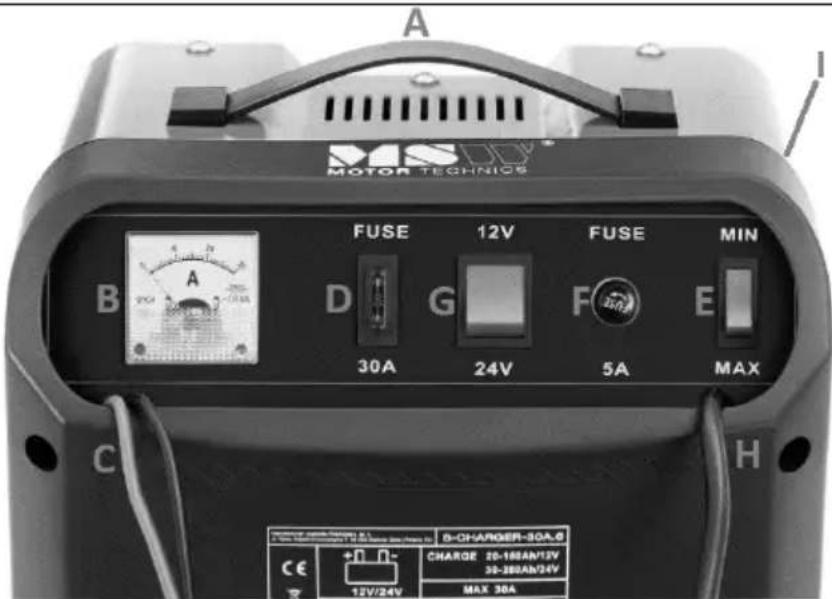

S-CHARGER-30A.6:

A. Transportní držák

B. Ampérmetr

C. DC výstupní kabely se svorkami

D. DC pojistková zásuvka

E. Přepínač režimu nabíjení

F. AC pojistková zásuvka

G. Přepínač 12/24V

H. AC napájecí kabel s pluginem

I. Vypínač ON/OFF (na zadní straně, není vidět na obrázku)

J. Přepínač provozního režimu

3.2. Příprava k použití

UMÍSTĚNÍ SPOTŘEBIČE

Teplota prostředí nesmí být vyšší než 40°C a relativní vlhkost nižší než 85%. Zajistěte dobré větrání v místnosti, ve které je zařízení používáno. Mezi každou stranou zařízení a stěnou nebo jinými předměty by měla být vzdálenost alespoň 10 cm. Zařízení by mělo být vždy používáno, když je umístěno na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob s omezenými duševními a smyslovými funkcemi. Umístěte zařízení tak, abyste měli vždy přístup k napájecí zástrčce. Napájecí kabel připojený ke spotřebiči musí být řádně uzemněn a odpovídat technickým údajům na štítku výrobku.

Upozornění: Při přepravě je třeba zabránit otřesům, nárazům a převrácení zařízení.

3.3. Použití zařízení

POZOR: ujistěte se, že nabíjená baterie je správného typu (olověná kyselina atd.), odpovídá požadavkům zařízení a má napětí alespoň 4V. Doporučuje se vyjmout baterii z vozidla nebo ji alespoň odpojit od vozu. Nikdy nenechávejte pracovní zařízení delší dobu bez dozoru.

a) Připojte kabel s červenou svorkou ke kladnému (+) pólu baterie.
b) Připojte kabel s černou svorkou k zápornému (-) pólu baterie.
c) Pomocí přepínače nastavte požadované výstupní napětí (12/24 V).
d) Pomocí přepínače zvolte požadovaný nabíjecí proud: „MIN“ – nízký nabíjecí proud nebo „MAX“ – vysoký nabíjecí proud.
e) Navíc u modelu S-CHARGER-50A.4 nastavte přepínač do nabíjecí polohy označené následujícím diagramem:

f) Připojte nabíječku baterií ke zdroji napájení.
g) Zapněte napájení přepnutím hlavního vypínače (na zadní straně těla) do polohy „ON“.
h) Ampérmetr bude ukazovat nabíjecí proud, který se bude s časem a stavem nabití baterie snižovat.

i) Jakmile je baterie plně nabitá (ampérmetr nebude ukazovat žádné nabití), vypněte zařízení přepnutím vypínače do polohy „OFF“ a poté odpojte svorky od svorek baterie.

Kromě funkcí nabíjení baterie je model S-CHARGER-50A.4 vybaven také funkci nouzového startování spalovacího motoru. Chcete-li aktivovat funkci skokového startu, postupujte takto:

a) Připojte vodiče pomocí svorek podle výše uvedených pokynů (body aab)
b) Doporučuje se počáteční 10-15 minut nabíjení baterie. Usnadní to startování.
c) Vypněte všechny nepotřebné elektrické funkce ve vozidle, jako jsou světla, displeje, topení atd.
d) Nastavte přepínač na funkci nouzového startu označenou následujícím diagramem:

e) Skokové starty by se měly provádět v následujícím cyklu: 3s provoz / 120s pauza. Lze provést maximálně 5 startovacích cyklů. Překročení těchto hodnot může způsobit vypálení pojistek v nabíječce!

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před čištěním zařízení vždy odpojte.
b) K čištění povrchu používejte pouze nekorozivní čisticí prostředky.
c) Skladujte jednotku na suchém, chladném, řádně větraném místě, bez vlhkosti a přímého slunečního záření. Skladujte jej na místě bez korozivních plynů.
d) Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
e) Nedovolte, aby se voda dostala dovnitř zařízení přes otvory v krytu zařízení.
f) Vyčistěte větrací otvory kartáčem a stlačeným vzduchem.
g) Zařízení musí být pravidelně kontrolováno, aby byla kontrolována jeho technická účinnost a zjištěno případné poškození.
h) K čistění používejte měkký hadřík.
i) K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrchový materiál spotřebiče.
j) Zařízení nečistěte kyselými látkami, prostředky pro lékařské účely, ředidly, palivy, oleji nebo jinými chemickými látkami, protože by mohly zařízení poškodit.

LIKVIDACE POUŽITÉ ZAŘÍZENÍ

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.

Popis parametrov Hodnota parametra
Názov produktu		Nabíjačka autobatérií
Model		S-NABÍJAČKA-30A.5	S-NABÍJAČKA-50A.4	S-NABÍJAČKA-30A.6
Menovité vstupné napätie [V~] / Frekvencia [Hz] / Prúd [A]		230/50/2.8	230/50/7.5	230/50/2.8
Menovité výstupné napätie [V~]		12/24
Menovitý výkon [W]		480	720	480
Trieda ochrany		I
Stupeň ochrany IP		IP20
Trieda izolácie		F
Rozmery [šírka x híbka x výška; mm]		260 x 200 x 180	270 x 245 x 200	270 x 235 x 200
Hmotnosť [kg]		6,9	9,8	7,4
Prevádzkový režim Nabíjanie			Nabíjanie, štartovanie	Nabíjanie
Maximálny nabíjací prúd [A]	12V	15	20	15
	24V	20	30	20
Max. prúdový výstup [W]		27	45	27
Max. funkcia skokového štartu prúdový výstup [A]		-	130	-
Max. funkcia skokového štartu spotreba energie [W]		-	2200	-
Odporúčaná kapacita batérie [Ah]	12V	20-150	20-250	20-150
	24V	20-250	30-300	30-250
Vhodný typ batérie		olovo, AGM, EFB, GEL
Minimálne napätie batérie vhodné na nabíjanie [V]		4

1. Všeobecný popis

2.1. Elektrická bezpečnost

2.2. Bezpečnost na pracovisku

2.3. Osobná bezpečnost

A. Transportná rukovät
B. Ampérmeter
C. Výstupné DC káble so svorkami
D. DC poistková zásuvka
E. Prepínač režimu nabíjania
F. AC poistková zásuvka
G. Prepínač 12/24V
H. AC napájací kábel s pluginom
J. Prepínač prevádzkového režimu

a) Kábel s červenou svorkou pripojte ku kladnému (+) pólu batérie.
b) Pripojte kábel s čiernou svorkou k zápornému (-) pólu batérie.
c) Pomocou prepínača nastavte požadované výstupné napätie (12/24 V).
d) Pomocou prepínača vyberte požadovaný nabíjací prúd: „MIN“ – nízky nabíjací prúd alebo „MAX“ – vysoký nabíjací prúd.
e) Okrem toho pre model S-CHARGER-50A.4 nastavte prepínač do nabíjacej polohy označenej nasledujúcim diagramom:

3.4. Čistenie a údržba
