NÁVOD K OBSLUZE NX60i Yard Force

Bezpečnostní opatření

ROBOT KOSZĄCY

Bezpečnostní symboly 31

Obecná bezpečnostní opatření 35

Bezpečnostní opatření k produktu 40

Prohlášení o shodě 42

ZAMÝŠLENÝ ÚČEL

Robotická sekačka je určena výhradně k sekání trávníků. Je určena pouze pro soukromé použití a není vhodná pro komerční použití.

Jakékoliv jiné použití, které není v těchto pokynech výslovně schváleno, může vést k poškození robotické sekačky a mohlo by představovat vážné nebezpečí pro uživatele.

Zařízení NESMÍ používat děti a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí, nejsou-li tyto osoby pod dohledem nebo nejsou-li řádně poučeny ohledně použití zařízení osobou zodpovědnou za jejich bezpečnost. Dohlédněte na děti, aby si se zařízením nehrály. Majitel nebo provozovatel je odpovědný za nehody nebo škody způsobené jiným osobám a na jejich majetku. Výrobce nenese odpovědnost za škody způsobené nesprávným provozem robotické sekačky, nebo pokud sekačka není používána v souladu se zamýšleným účelem.

BEZPEČNOSTNÍ SYMBOLY

Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpeč Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů.

VAROVÁNÍ!

Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ a „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár anebo vážná poranění osob.

BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Upozorňují na NEBEZPEČÍ, VAROVÁNÍ, nebo UPOZORNĚNÍ. Mohou se použít ve spojení s dalšími symboly nebo piktogramy.

VÝZNAM SYMBOL

Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji.

Upozornění!

Tyto pokyny musí být přečteny.

Nebezpečí úrazu způsobené vymrštěným materiálem! Dbejte na to, aby přihlížející osoby byly v dostatečné vzdálenosti od stroje.

VAROVÁNÍ - Nejezděte na stroji. POZOR

- Nedotýkejte se rotující čepele.

VAROVÁNÍ - Držte ruce a nohy mimo dosah rotujících čepelí. Nikdy nevkládejte ruce ani nohy blízko nebo pod těleso robotické sekačky, když je v provozu.

Odevzdejte všechny vyřazené baterie místnímu prodejci, do sběrny nebo na místa recyklace. Tento výrobek nesmí být likvidován jako běžný domovní odpad. Recyklujte v nejbližším zařízení. Rady ohledně likvidace vám poskytne místní úřad nebo prodejce.

Zařízení třídy III

Výstražné symboly na nabíječce

Před použitím viz příslušný odstavec v návodu.

Dvojitá izolace

Orientace pólů.

Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Recyklujte v nejbližším zařízení. Rady ohledně likvidace vám poskytne místní úřad nebo prodejce.

Značka shody CE

SMPS (napájecí jednotka s přepínacím režimem) včetně izolovaného přepínacího napájecího zdroje s ochranou proti zkratu

SMPS (napájecí jednotka s přepínacím režimem)

Ta:45 °C Jmenovitá maximální teplota okolí 45 °C

Nabíječka je určena pouze pro vnitřní použití.

Výstražné symboly na akumulátoru

Baterie obsahují Li-Ion a nesmí se likvidovat s běžným domovním odpadem. Pro informace o likvidaci se obratte na místní úřad.

Li-Ion

Nezahazujte do vody.

Nezahazujte do ohně.

Nevystavujte baterii silnému slunečnímu světlu po delší dobu a nenechávejte ji při vysokých teplotách (max. 45 °C).

Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Recyklujte v nejbližším zařízení. Rady ohledně likvidace vám poskytne místní úřad nebo prodejce.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

VAROVÁNÍ!

Tento přístroj může způsobit vážná zranění. Postupujte podle níže uvedených pokynů, abyste snížili riziko nehody a zranění.

DŮLEŽITÉ

ČTĚTE PEČLIVĚ PŘED POUŽITÍM

USCHOVEJTE PRO BUDOUCÍ POUŽITÍ

PŘÍPRAVA

• Pečlivě si přečtěte pokyny a ujistěte se, že jste je zcel pochopili. Seznamte se s ovládacími prvky a správným použitím stroje.
• Nikdy nedovolte dětem, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, nebo osobám, které nejsou s tímto návodem obeznámeny, používat stroj.
• Místní předpisy mohou omezovat věk obsluhy. Dohlédněte na děti, aby si se zařízením nehrály.
• Obsluha nebo uživatel odpovídá za nehody nebo ohrožení jiných osob nebo jejich majetku.
• Zajistěte správnou instalaci ohraničujícího obvodového systému podle pokynů.
• Pravidelně kontrolujte oblast, kde se má stroj používat, odstraňte všechny kameny, větve, dráty a další nečistoty které by mohly poškodit stroj nebo by mohly být nebezpečné.
• Pravidelně vizuálně kontrolujte čepele, čepelové šrouby a řezací mechanizmus, zda nejsou opotřebované nebo poškozené. Opotřebované nebo poškozené čepele a

šrouby vyměňujte v sadách z důvodu zachování vyvážení.

• U strojů s více vřeteny dbejte na to, že otáčením jedné čepele může dojít k otáčení ostatních čepelí.
• Nikdy nenechávejte stroj bez dozoru, zvláště když jsou v oblasti jiní lidé, děti a domácí mazlíčci.
• Nikdy nepoužívejte stroj k vyrovnávání nerovných částí.
• Pokud čepele již správně nesekají, nebo pokud je motor přetížený, zkontrolujte všechny součásti zařízení a vyměňte opotřebené díly. Pokud potřebujete rozsáhlejší opravu, obraťte se na středisko služeb zákazníkům.

USE

• Nestrkejte ruce ani nohy do blízkosti nebo pod rotující části.
• Během chodu motoru nikdy nezvedejte ani nepřenášejte stroj.
• Odpojte zástrčku ze zásuvky, nebo vyjměte blokovací zařízení:
• před odstraněním jakékoli překážky;
• před kontrolou, čištěním nebo údržbou stroje.
• po zasažení cizím předmětem pro zkontrolování zařízení na poškození.
• pokud stroj začne neobvykle vibrovat a před spuštěním zkontrolujte na poškození.
• Spustte robotickou sekačku podle pokynů. Pokud je hlavní vypínač (11) v poloze ON (ZAP), ujistěte se, že máte ruce a nohy mimo dosah rotujících čepelí.
• Nikdy nezvedejte robotickou sekačku ani ji nepřenášejte, pokud je hlavní vypínač v poloze ON.

• Nenechte osoby používat sekačku, které neví, jak sekačka funguje nebo se chová.

• Na robotickou sekačku nebo její nabíjecí stanici nic nedávejte.

• Robotickou sekačku nepoužívejte s poškozenými čepelovými disky, tělesem, defektními čepelemi, šrouby, maticemi atd.
• Nepoužívejte stroj na mokré trávě. Mohlo by dojít k dodatečnému opotřebení a zvýší se požadované množství čištění.

PŘERUŠENÍ PRÁCE

• Po vypnutí stroje se řezací válec několik sekund otáčí. Držte ruce a nohy v dostatečné vzdálenosti.
• Až po úplném zastavení stroje můžete odstraňovat zablokování.
• Při přepravě, zvedání nebo naklánění stroje vypněte napájení.
• Nikdy nenechávejte stroj bez dozoru. Dohlédněte na děti, aby si se zařízením nehrály.

VÝSTRAHA!

Níže uvádíme opatření, která mají zabránit poškození a ohrožení jak robotické sekačky, tak i uživatelů, kteří ji používají.

• Vypněte napájení, když má být stroj prénášen napřič nerovnými povrchy, například schody.
• Zkontrolujte stroj před každým použitím. Nikdy nepoužívejte stroj, jestliže bezpečnostní zařízení (např. ochrana proti nárazům, části řezacího zařízení nebo šrouby) chybí, jsou opotřebovány nebo poškozeny. Zkontrolujte napájecí kabel. Aby nedošlo k nerovnováze,

musí být všechny nástroje a šrouby vyměněny jako kompletní sady.

• Používejte pouze náhradní díly a příslušenství, které výrobce dodal nebo doporučil. Použití cizích částí má za následek okamžitou ztrátu všech záručních nároků.
• Ujistěte se, že všechny matice, vruty a šrouby jsou pevně utažené a že je stroj v bezpečném stavu.
• Nikdy se nepokoušejte stroj opravovat sami, pokud jste nebyli odpovídajícím způsobem vyškoleni. Veškeré práce, které nebyly uvedeny v tomto návodu, smí provádět pouze autorizované servisní agentury.
• Pečujte o stroj co nejlépe. Vždy udržujte nástroj čistý. Postupujte podle pokynů pro údržbu.
• Nikdy nepřetěžujte stroj. Vždy pracujte v rámci specifikovaného rozsahu výkonu. Nepoužívejte stroje s nízkým výkonem pro těžké práce. Stroj neprovozujte pro účely, pro které není určen.

ELEKTRICKÁ BEZPEČNOST VÝSTRAHA!

Následující pokyny určují, jak se vyhnout nehodám a úrazům v důsledku úrazu elektrickým proudem:

• Před každým použitím provedte vizuální kontrolu kapacity, délky a typu prodlužovacích kabelů, které se mají použít (ne menší, než je požadováno článkem 25.7) na případné známky poškození nebo stárnutí. Poškozené síťové napájecí kabely zvyšují riziko úrazu elektrickým proudem.
• Připojte zařízení k síťové zásuvce s jističem proudu, který má jmenovitý proud nejvýše 30 mA.
• Vždy udržujte prodlužovací kabel daleko od řezných nástrojů. V případě poškození napájecího kabelu

během práce okamžitě odpojte napájecí kabel ze sítě. NEDOTÝKEJTE SE NAPÁJECÍHO KABELU PŘED JEHO ODPOJENÍM OD SÍTĚ! Nebezpečí úrazu elektrickým proudem.

• Napájecí kabel nelze vyměnit. Pokud je kabel poškozený, spotřebič se musí vyřadit.
• Udržujte prodlužovací kabel v dostatečné vzdálenosti od čepelí a jiných pohyblivých částí. Mohou poškodit kabel a způsobit kontakt s díly pod napětím.
• Zkontrolujte, zda je napájecí napětí stejné jako na typovém štítku.

ÚDRŽBA A SKLADOVÁNÍ

• Ujistěte se, že jsou všechny matice, vruty a šrouby utažené a že je stroj v bezpečném provozním stavu.
• Opotřebené nebo poškozené díly vyměňte z bezpečnostních důvodů.
• Ujistěte se, že jsou namontovány pouze doporučené náhradní čepele.
• Zkontrolujte, zda jsou baterie nabíjeny pomocí nabíječky dodané nebo doporučené výrobcem. Nesprávné použití může vést k úrazu elektrickým proudem, přehřátí nebo úniku korozivní kapaliny z baterie.
• Údržba stroje musí probíhat podle pokynů výrobce.
• V případě úniku elektrolytu, vypláchněte vodou / neutralizačním činidlem a vyhledejte lékařskou pomoc, pokud dojde ke kontaktu s očima.
• Zařízení skladujte s plně nabitým akumulátorem při pokojové teplotě (přibližně 20 °C).
• Každý hluboký cyklus vybití snižuje kapacitu akumulátoru. Pro prodloužení životnosti baterie se doporučuje dobíjet baterii každých 6 měsíců, když je delší dobu bez použití.

PŘEPRAVA

Při přepravě robotické sekačky na větší vzdálenosti používejte původní obal.

Pro bezpečný pohyb z nebo dovnitř pracovních oblastí:

• Stiskněte tlačítko STOP pro zastavení sekačky.
• Pokud chcete prénášet sekačku, prépněte hlavní vypínač do polohy OFF (VYP).
• Robotickou sekačku prénášejte pomocí rukojeti pod zadní stranou. Sekačku prénášejte s čepelovým diskem směrem od těla.

BEZPEČNOSTNÍ OPATŘENÍ K PRODUKTU

Nedotýkejte se pohybujících se nebezpečných dílů dříve, než se zcela nezastaví.

Na horní stranu robotické sekačky nebo nabíjecí stanice neukládejte žádné těžké předměty jak během skladování, tak i během používání.

Nikdy nepoužívejte zařízení, pokud je hlavní vypínač poškozen nebo nefunguje správně. Nikdy nepřemošťujte hlavní vypínač. Nastavte hlavní vypínač do polohy OFF (VYP) pro uskladnění, nebo když se zařízení nepoužívá. Při přepravě robotické sekačky používejte původní obal, zejména na dlouhé vzdálenosti.

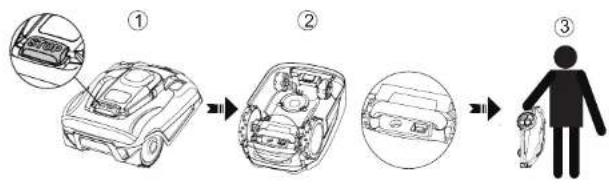

Pokud potřebujete přesunout robotickou sekačku z nebo do pracovního prostoru, nejprve stiskněte tlačítko STOP pro zastavení zařízení.

Za druhé, ujistěte se, že hlavní vypínač je vypnutý před ti než zvednete robotickou sekačku.

Za třetí, zavřete horní kryt a přemístěte robotickou sekačku za držadlo na zadní straně pod sekačkou, přičemž udržujte čepelový disk od těla tak, jak je znázorněno.


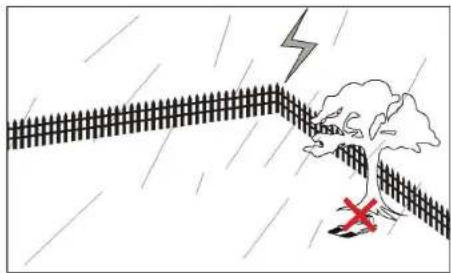

OCHRANA PŘED BLESKEM

Aby nedošlo k poškození zařízení bleskem, neumistujte nabíjecí stanici pod vysoké stromy.

Deklarujeme, že výrobek:

Popis stroje: 28V Robotická sekačka

Typ stroje: NX60i/ NX80i/ NX100i

Funkce: Sekání trávy

Je v souladu s následujícíml čimiceml a normami

Směrnice pro strojni zařizení 2006/42/ES EN

60335-1: 2012+A11+A13+A1+A14+A2+A15

EN 50636-2-107:2015+A1+A2+A3

EN 62233:2008

RED 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339 Munich.Germany

Certificate No:TPS-RED001232 i04

EN 55014-1:2017

EN 55014-2:2015

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Draft EN 303 447 V1.2.0

EN 300 328 V2.2.2

EN 50665:2017

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019
