Produkttyp	Rasenmähroboter
Marke	Yard Force
Modell	NX60i
Nennspannung	28 V
Batterietyp	Lithium-Ionen (Li-Ion)
Ladegerättyp	SMPS mit Sicherheitstransformator
Verwendungszweck	Nur für private Rasenpflege
Schutzklasse	Klasse III
Doppelte Isolierung	Am Ladegerät
Hauptschalter	Ja, Position EIN/AUS
STOP-Taste	Ja, Not-Aus
Automatischer Messerstopp	Ja, nach dem Ausschalten
Blitzschutz	Ladestation nicht unter großen Bäumen platzieren
Maximale Umgebungstemperatur (Ladegerät)	45 °C
Verwendung des Ladegeräts	Nur in Innenräumen
Maximale Mähfläche	Ca. 500 m²
Akkulaufzeit	Ca. 60 min
Ladezeit	Ca. 60 min
Gewicht	Ca. 10 kg
Abmessungen (L x B x H)	Ca. 50 x 40 x 25 cm
Messerwartung	Regelmäßige Inspektion und paarweiser Austausch
Ersatzteile	Nur vom Hersteller empfohlene Teile verwenden
Reparierbarkeit	Wenden Sie sich an ein autorisiertes Zentrum
Recycling	Batterie und Elektronik getrennt recyceln
Konformität	CE, Konformitätszeichen

Häufig gestellte Fragen - NX60i Yard Force

Wie starte ich den Rasenmähroboter NX60i?

Stellen Sie zum Starten sicher, dass der Hauptschalter auf EIN steht, und drücken Sie dann die START-Taste an der Station oder der Fernbedienung (falls vorhanden). Der Mäher beginnt automatisch gemäß der Programmierung zu mähen.

Kann ich den Mäher auf nassem Gras verwenden?

Es wird davon abgeraten, den Mäher auf nassem Gras zu verwenden, da dies zusätzlichen Verschleiß verursachen und den Reinigungsaufwand erhöhen kann. Warten Sie, bis das Gras trocken ist.

Wie wechsle ich die Messer des NX60i?

Schalten Sie vor dem Messerwechsel immer den Hauptschalter auf AUS und trennen Sie den Akku wenn möglich. Ersetzen Sie alle verschlissenen Messer und Schrauben gleichzeitig, um die Auswuchtung zu erhalten. Verwenden Sie nur vom Hersteller empfohlene Messer.

Was tun, wenn der Akku nicht geladen wird?

Überprüfen Sie, ob das Ladegerät an eine funktionierende Steckdose angeschlossen ist und die Ladestation korrekt verbunden ist. Stellen Sie sicher, dass die Kontakte des Akkus und der Station sauber sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wo soll ich die Ladestation installieren?

Installieren Sie die Ladestation auf einer ebenen Fläche, im Innenbereich oder wettergeschützt. Vermeiden Sie die Platzierung unter großen Bäumen, um Blitzschäden vorzubeugen. Schließen Sie sie an eine Steckdose mit Fehlerstromschutzschalter (max. 30 mA) an.

Wie transportiere ich den Mäher sicher?

Drücken Sie zuerst die STOP-Taste, dann schalten Sie den Hauptschalter auf AUS. Greifen Sie den hinteren Griff unter dem Mäher und halten Sie die Messer von Ihrem Körper fern. Verwenden Sie für lange Transporte die Originalverpackung.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Lesen Sie die Bedienungsanleitung sorgfältig. Lassen Sie den Mäher niemals unbeaufsichtigt in der Nähe von Kindern oder Tieren laufen. Halten Sie Hände und Füße von den rotierenden Messern fern. Trennen Sie den Mäher vor der Reinigung oder Wartung vom Netz.

Kann ich das Mähen programmieren?

Ja, der NX60i kann so programmiert werden, dass er zu bestimmten Zeiten mäht. Lesen Sie die Bedienungsanleitung, um den Zeitplan über das Display oder die App (falls verfügbar) einzustellen.

Wie reinige ich den Rasenmähroboter?

Schalten Sie den Mäher vor der Reinigung aus. Verwenden Sie ein feuchtes Tuch, um das Gehäuse und die Sensoren zu reinigen. Vermeiden Sie die Verwendung von Hochdruckwasser. Reinigen Sie regelmäßig die Messer und die Auswurföffnung.

Was tun, wenn der Mäher auf ein Hindernis stößt?

Der Mäher stoppt automatisch und kann rückwärts fahren, um das Hindernis zu umfahren. Überprüfen Sie den Mäher auf Beschädigungen. Wenn er ungewöhnlich vibriert, schalten Sie ihn aus und überprüfen Sie die Messer. Ersetzen Sie beschädigte Teile, bevor Sie ihn neu starten.

BEDIENUNGSANLEITUNG NX60i Yard Force

Allgemeine Sicherheitshinweise 20

Zusätzliche Sicherheitshinweise 26

EC-Konformitätserklärung 28

VERWENDUNG

Der Mähroboter ist ausschließlich für das Mähen von Rasenflächen bestimmt. Dieses Produkt ist nur für den Privatgebrauch bestimmt. Eine kommerzielle Verwendung ist nicht zulässig.

Dieses Gerät DARF NICHT von Kindern oder Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen benutzt werden, sofern sie nicht beaufsichtigt werden oder eine Einweisung zum Gebrauch des Geräts durch eine Person erhalten haben, die für die Sicherheit dieser Personen verantwortlich ist.

Das Gerät darf nur von Erwachsenen bedient werden. Kind und sonstige Personen, die den Inhalt dieser Anleitung nicht kennen, dürfen das Gerät nicht benutzen.

Der Besitzer bzw. der Bediener haftet für Unfälle und Personen- und Sachschäden.

Der Hersteller haftet nicht für Schäden infolge des unsachgemäßen bzw. nicht bestimmungsgemäßen Gebrauchs des Gerätes.

WARNSYMBOLE

In dieser Anleitung werden verschiedene Symbole verwendet, die Sie auf mögliche Gefahren hinweisen sollen. Es ist wichtig, dass Sie die Sicherheitssymbole kennen und die zugehörigen Erklärungen verstanden haben. Die Warnhinweise selbst vermeiden keine Gefahren und können angemessene Verfahren zur Unfallverhütung nicht ersetzen.

WARNUNG!

Lesen Sie vor Benutzung dieses Geräts unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung und studieren Sie auch die Sicherheitssymbole für „GEFAHR“, „WARNUNG“ und „ACHTUNG“. Wenn die nachfolgenden Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.

SICHERHEITSSYMBOLE: Bedeuten GEFAHR, WARNUNG oder ACHTUNG. Können zusammen mit anderen Symbolen oder Bildzeichen verwendet werden.

BEDEUTUNG DER SYMBOLE

Die folgende Tabelle zeigt und beschreibt Sicherheitssymbole, die auf diesem Gerät erscheinen können. Bitte lesen und befolgen Sie alle Anweisungen in der Bedienungsanleitung, bevor Sie versuchen, das Gerät zu bedienen.

Vorsicht!

Diese Anweisungen unbedingt lesen.

Verletzungsgefahr durch herausgeschleudertes Material! Halten Sie umstehende Personen fern vom Gerät.

ACHTUNG - Setzen Sie sich nicht auf das Gerät. VORSICHT - Schneidmesser nicht berühren.

ACHTUNG – Hände und Füße von den rotierenden Klingen fernhalten. Hände oder Füße niemals in die Nähe oder unter das Gehäuse halten, solange der Mähroboter in Betrieb ist.

Dieses Produkt darf am Ende seiner Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden. Bitte führen Sie es dort, wo entsprechende Einrichtungen vorhanden sind, der Wiederverwertung zu. Hinweise zur Wiederverwertung erhalten Sie bei den Behörden vor Ort oder bei Ihrem Händler.

Betriebsmittel der Schutzklasse III

Warnsymbole auf dem Ladegerät

Lesen Sie vor Gebrauch des Gerätes den entsprechenden Absatz in dieser Anleitung.

Doppelisolierung

Polarität

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte führen Sie sie dort, wo entsprechende Einrichtungen vorhanden sind, der Wiederverwertung zu. Hinweise zur Wiederverwertung erhalten Sie bei den Behörden vor Ort oder bei Ihrem Händler.

Akkus sind an Sammelstellen abzugeben, wo sie umweltgerecht wiederverwertet werden.

CE-Konformitäts-Kennzeichnung

kurzschlussfester, geschlossener Sicherheitstransformator

-Schaltnetzteil

Ta:45°C Bewertete maximale Umgebungstemperatur 45°C

Das Ladegerät darf nicht im Freien verwendet werden.

Warnsymbole auf dem Akkublock

Die Akkus enthalten Lithium-Ionen und müssen daher zum Schutz der Umwelt separat entsorgt und wiederverwertet werden. Akkus dürfen nicht über den normalen Hausmüll entsorgt werden.

Nicht ins Wasser werfen.

Nicht verbrennen.

Der Akku darf nicht über längere Zeit starkem Sonnenlicht ausgesetzt werden oder auf Heizungen liegen (max. 26).

Elektroaltgeräte dürfen nicht über den Hausmüll entsorgt werden. Bitte führen Sie sie dort, wo entsprechende Einrichtungen vorhanden sind, der Wiederverwertung zu. Hinweise zur Wiederverwertung erhalten Sie bei den Behörden vor Ort oder bei Ihrem Händler. Akkus sind an Sammelstellen abzugeben, wo sie umweltgerecht wiederverwertet werden.

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG!

Das Gerät kann schwere Verletzungen verursachen.

Vermeidung von Unfällen und Verletzungen.

WICHTIG

VOR GEBRAUCH SORGFÄLTIG DURCHLESEN ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN

VORBEREITUNG

• Lesen Sie diese Anweisungen sorgfältig durch und stellen Sie sicher, dass Sie sie vollständig verstanden haben. Machen Sie sich mit den Bedienteilen und der sachgemäßen Verwendung des Gerätes vertraut.
• Erlauben Sie niemals Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. Personen, die den Inhalt dieser Bedienungsanleitung nicht kennen, das Gerät zu benutzen.
• Lokale Vorschriften können möglicherweise Altersbeschränkungen für Bediener vorgeben. Dieses Gerät ist kein Spielgerät. Kinder müssen in der Nähe des Mähroboters beaufsichtigt werden.
• Der Bediener oder Nutzer haftet für Unfälle oder Schäden an anderen Personen oder deren Eigentum.
• Stellen Sie sicher, dass das Begrenzungssystem vorschriftsgemäß installiert ist.

• Überprüfen Sie regelmäßig den Bereich, in dem das Gerät eingesetzt werden soll, und entfernen Sie sämtliche Steine, Stöcke, Drähte und sonstige Hindernisse, die Schäden am Gerät verursachen oder Sicherheitsrisiken darstellen können.

• Überprüfen Sie das Gerät vor jeder Benutzung visuell, um sicherzustellen, dass die Schneidwerkzeuge, Befestigungsschrauben und das Schneidzubehör weder abgenutzt noch beschädigt sind. Zur Vermeidung von Unwuchten dürfen verschlissene oder beschädigte Schneidwerkzeuge und Schrauben nur satzweise ausgetauscht werden.

• Beachten Sie bei mehrspindligen Geräten, dass ein rotierendes Schneidmesser auch die anderen Schneidmesser in Drehung versetzen kann.
• Lassen Sie das Gerät während des automatischen Betriebs niemals unbeaufsichtigt, wenn sich weitere Personen, insbesondere Kinder oder Haustiere in der Nähe befinden.
• Kontrollieren Sie den Bereich, in dem das Gerät eingesetzt werden soll. Entfernen Sie sämtliche Steine, Stöcke, Drähte und sonstigen Gegenstände, die vom Gerät erfasst und weggeschleudert werden können.
• Benutzen Sie das Gerät niemals zum Einebnen unebener Flächen.

GEBRAUCH

• Hände und Füße in sicherem Abstand zu rotierenden Teilen halten.
• Das Gerät niemals bei laufendem Motor hochheben oder tragen.
• In den folgenden Fällen ist das Gerät auszuschalten (OFF) und stromlos zu machen:
• Vor dem Beseitigen von Verstopfungen im Gerät. - Vor der Überprüfung, Reinigung oder Wartung des Gerätes.

- Nach einem Zusammenstoß mit einem Fremdkörper, um das Gerät auf Schäden zu untersuchen.

- Wenn das Gerät beginnt ungewöhnlich stark zu vibrieren und zum Prüfen auf Schäden vor dem erneuten Starten.

• Mähroboter wie in der Anleitung beschrieben in Betrieb nehmen. Halten Sie Hände und Füße in ausreichendem Sicherheitsabstand zu den rotierenden Schneidmessern, wenn Sie es mit dem Hauptschalter (11) einschalten (ON).
• Den Mähroboter niemals hochheben und umhertragen, wenn sich der Hauptschalter in "ON"-Stellung befindet.
• Der Mähroboter darf nicht von Personen bedient werden, die nicht mit seiner Funktionsweise vertraut sind.
• Keine Gegenstände auf den Mähroboter oder auf die Ladestation stellen.
• Den Mähroboter niemals verwenden, wenn Messerteller, Schneidmesser, Schrauben, Muttern o. ä. nicht intakt sind.

UNTERBRECHUNG DES MÄHVORGANGS:

• Nach dem Ausschalten dreht der Schneidzylinder noch einige Sekunden lang nach. Halten Sie Hände und Füße in sicherem Abstand zum Gerät.
• Gerät ausgeschaltet. Entfernen Sie Gras und Pflanzenteile erst, wenn das Gerät vollständig zum Stillstand gekommen ist.
• Schalten Sie das Gerät aus, bevor Sie es transportieren, hochheben oder kippen.
• Lassen Sie das Gerät niemals unbeaufsichtigt am Arbeitsplatz. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

VORSICHT!

Die nachfolgenden Hinweise zur Vermeidung von Schäden am Gerät und daraus resultierenden Gefahren für Personen sind zu beachten:

• Schalten Sie das Gerät aus, wenn es über Stufen getragen werden muss.
• Vor Gebrauch ist das Gerät stets zu überprüfen. Betätigen Sie das Gerät niemals, wenn Sicherheitsvorrichtungen (z. B. Stoßfänger, Schneidwerkteile oder Bolzen) fehlen, verschlissen oder beschädigt sind. Insbesondere sind das Stromkabel und der Starthebel (falls vorhanden) auf Beschädigungen zu prüfen. Zur Vermeidung von Unwuchten sind alle Werkzeuge und Bolzen satzweise auszuwechseln.

- Verwenden Sie ausschließlich vom Hersteller mitgelieferte oder zugelassene Original-Ersatzteile. Bei Verwendung von Teilen anderer Hersteller erlöschen sämtliche Garantieansprüche.

- Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festgezogen sind und dass das Gerät in betriebssicherem Zustand ist.

- Versuchen Sie niemals, das Gerät selbst zu reparieren, ohne eine entsprechende Schulung erhalten zu haben. Alle nicht in dieser Anleitung aufgeführten Arbeiten sind ausschließlich von autorisierten Servicebetrieben durchzuführen.

- Lassen Sie beim Umgang mit dem Gerät größte Sorgfalt walten. Sorgen Sie dafür, dass das Werkzeug stets sauber ist, um eine optimale Schnittleistung und

maximale Sicherheit zu gewährleisten. Beachten Sie die Wartungsanweisungen.

- Das Gerät darf auf keinen Fall überlastet werden. Arbeiten Sie immer innerhalb des angegebenen Leistungsbereichs. Verwenden Sie keine Niederspannungsgeräte für den Schwerlastbetrieb. Verwenden Sie das Elektrowerkzeug nicht für andere als die vorgesehenen Zwecke.

ELEKTRISCHE SICHERHEIT VORSICHT!

Beachten Sie die folgenden Hinweise zur Vermeidung von Unfällen und Verletzungen durch elektrischen Schlag:

• Prüfen Sie vor jedem Gebrauch Leistung, Länge und Typ von Verlängerungskabeln (nicht leichter als gemäß Bestimmung 25.7 erforderlich) und führen Sie eine Sichtprüfung auf Schäden oder Abnutzung durch. Beschädigte Stromkabel erhöhen die Gefahr eines Stromschlags.
• Schließen Sie das Gerät an eine Steckdose mit Fehlerstrom-Schutzeinrichtung mit einem Nennstrom von maximal 30 mA an.
• Halten Sie das Stromkabel stets in sicherem Abstand zu den Schneidwerkzeugen. Ziehen Sie das Netzkabel sofort aus der Steckdose, wenn es während des Mähvorgangs beschädigt wird. BERÜHREN SIE DAS NETZKABEL NICHT, BEVOR ES VOM NETZ GETRENNT IST! Gefahr eines elektrischen Schlages.

• Ein Austausch des Netzanschlussleitung ist nicht möglich. Ist die Netzanschlussleitung beschädigt, so muss das Gerät entsorgt werden.

• Halten Sie das Verlängerungskabel in sicherem Abstand zu den Schneidmessern und sonstigen beweglichen Teilen. Sie können das Kabel beschädigen, so dass es zum Kontakt mit stromführenden Teilen kommen kann.

• Stellen Sie sicher, dass die Netzspannung dem auf dem Typenschild am Gerät angegebenen Wert entspricht.

WARTUNG UND SICHERHEIT

• Darauf achten, dass die Muttern und Schrauben stets fest angezogen sind, um einen sicheren Betrieb der Maschine zu gewährleisten.
• Aus Sicherheitsgründen verschlissene oder beschädigte Teile austauschen.
• Sicherstellen, dass nur die empfohlenen Ersatzschneideklingen eingesetzt werden.
• Sicherstellen, dass die Akkus mit Hilfe des vom Hersteller mitgelieferten oder empfohlenen Ladegerätes aufgeladen werden. Unsachgemäßer Gebrauch kann zu Stromschlag, Überhitzung oder dem Austritt von ätzender Flüssigkeit aus den Akkus führen.
• Bei der Wartung der Maschine sind die Anweisungen der Herstellers zu beachten.
• Beim Kontakt mit ausgetretenem Elektrolyt mit Wasser/Neutralisationsmittel abspülen sowie bei Augenkontakt o. ä. medizinische Hilfe suchen.
• Das Gerät mit aufgeladenen Akkus bei Raumtemperatur (etwa 20 °C) lagern.
• Jede vollständige Entladung der Akkus vermindert deren Kapazität. Um die Lebensdauer der Akkus zu verlängern wird empfohlen, diese alle 6 Monate aufzuladen, falls da Gerät über einen längeren Zeitraum nicht gebraucht wird

TRANSPORT

Beim Transport über längere Strecken sollte der Mähroboter stets in seiner Originalverpackung verpackt werden.

Um das Gerät sicher zu seinen Einsatzorten zu transportieren:

- STOP-Taste drücken, um den Mähroboter anzuhalten.

• Hauptschalter in die OFF-Position legen, falls Sie den Mähroboter tragen.
• Zum Tragen, Griff auf der Rückseite am Boden des Mähgerätes nutzen. Beim Tragen darauf achten, dass Sie den Messerteller vom Körper weghalten.

ZUSÄTZLICHE SICHERHEITSHINWEISE

Gefährliche, sich bewegende Teile erst berühren, nachdem diese komplett zum Stillstand gekommen sind.

Stellen Sie während der Lagerung und während des Gebrauchs keine schweren Gegenstände auf dem Mähroboter oder der Ladestation ab.

Benutzen Sie das Gerät nicht, wenn der Hauptschalter beschädigt oder nicht funktionsfähig ist, überbrücken Sie den Netzschalter niemals und schalten Sie ihn in die "OFF"-Stellung, bevor Sie das Gerät lagern bzw. wenn das Gerät nicht in Gebrauch ist. Für den Transport des Gerätes, insbesondere über größere Entfernungen, wird empfohlen, die Originalverpackung zu verwenden.

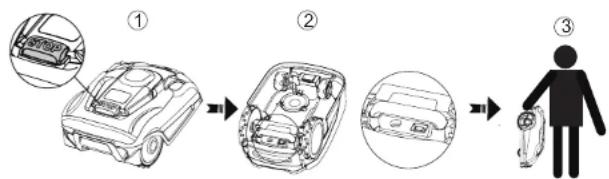

Wenn der Mähroboter innerhalb des Arbeitsbereiches oder aus dem Arbeitsbereich bewegt werden muss, halten Sie ihn zuerst durch Drücken der großen STOP-Taste an.

Drehen Sie dann den Hauptschalter in die OFF-Stellung (0) bevor Sie den Mähroboter hochheben. Wenn der Schalter bei (I) steht, ist das Gerät eingeschaltet („ON“-Stellung).

Tragen Sie den Mähroboter so am Tragegriff hinten an de Unterseite des Gerätes, dass der Messerteller von Ihrem Körper weggerichtet ist.


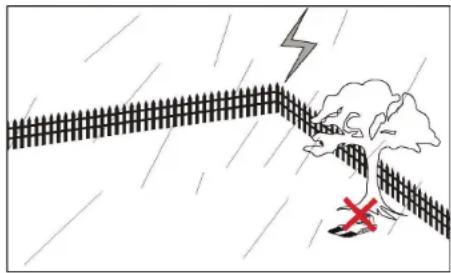

SCHUTZ VOR BLITZSCHLAG

Setzen Sie das Gerät nicht unter großen Bäumen in die Ladestation ein, um Beschädigungen durch Blitzschlag zu vermeiden. Wickeln Sie das Verlängerungskabel nicht um große Bäume, um Beschädigungen des Geräts durch Blitzschlag zu vermeiden. Das Gerät bitte vor Starkregen schützen.

EC-KONFORMITÄTSERKLÄRUNG

Wir

MEROTEC GmbH

Otto-Brenner-Straße 8

47877 Willich / Deutschland

Erklären hiermit, dass unser Produkt:

Bezeichnung der Maschine: 28V Mähroboter

Maschinentyp: NX60i/ NX80i/ NX100i

Funktionsbereiche: Gras schneiden

den wesentlichen Anforderungen von Arbeitsschutz und Arbeitssicherheit gemäß der nachfolgenden Richtlinien entspricht:

EG-Maschinenrichtlinie 2006/42/EG

EN 60335-1

2012+A11+A13+A1+A14+A2+A15

EN 50636-2-107:2015+A1+A2+A3

EN 62233:2008

RED 2014/53/EU

NB0123, TUV SUD Product Service GmbH Ridlerstraße 65.80339 Munich.Germany

Certificate No:TPS-RED001232 i04

EN 55014-1:2017

EN 55014-2:2015

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Draft EN 303 447 V1.2.0

EN 300 328 V2.2.2

EN 50665:2017

EN IEC 61000-3-2:2019

EN 61000-3-3:2013/A1:2019

Otto-Brenner-Straße 8

47877 Willich, Deutschland
