Typ produktu	Laboratorní zdroj
Značka	Stamos
Model	S-LS-79
Jmenovité napětí	230 V / 50 Hz
Maximální spotřeba	600 W
Třída ochrany	I
Stupeň krytí IP	IP20
Rozsah DC výstupního napětí	0 - 60 V
Rozsah DC výstupního proudu	0 - 20 A
Koeficient stabilizace při zátěži (napětí)	CV ≤ 0,5 %
Koeficient stabilizace při zátěži (proud)	CC ≤ 0,5 %
Koeficient provozní stabilizace (napětí)	CV ≤ 0,2 %
Koeficient provozní stabilizace (proud)	CC ≤ 0,5 %
Zbytkové zvlnění	≤ 1 % RMS
Pojistka	10 A / 250 V
Rozměry (D x Š x V)	200 x 320 x 154 mm
Hmotnost	4 kg
Bezpečnost	OVP (přepěťová ochrana), OTP (tepelná ochrana), OPP (ochrana proti nadměrnému výkonu)
Displej	Digitální pro výstupní napětí a proud
Nastavení napětí	Hrubé a jemné (otočné knoflíky)
Nastavení proudu	Hrubé a jemné (otočné knoflíky)
Výstupní svorky	Bezpečnostní svorky (+), (-) a zem (GND)
Chlazení	Integrovaný ventilátor
Údržba	Čistit měkkým hadříkem; neponořovat; odstraňovat prach z ventilačních otvorů
Provozní teplota	0 °C až 40 °C, relativní vlhkost ≤ 80 %
Použití	Pouze do vnitřních prostor

Často kladené otázky - S-LS-79 Stamos

Jak nastavit výstupní napětí na Stamos S-LS-79?

Použijte knoflíky hrubého (10) a jemného (11) nastavení pro nastavení požadovaného napětí. Otáčejte ve směru hodinových ručiček pro zvýšení, proti směru pro snížení. Režim CV (stabilizace napětí) je aktivní, když svítí dioda CV (12).

Jak nastavit výstupní proud?

Pro provoz v režimu konstantního proudu (CC) nejprve nastavte napětí mezi 3 a 5 V, poté otočte knoflíky proudu (2) a (3) na minimum. Zkratujte výstupní svorky, poté upravte proud pomocí knoflíků (2) a (3). Odpojte zkrat. Režim CC je aktivní, když svítí dioda CC (4).

Jak nastavit ochranu proti přepětí (OVP)?

Otočte regulátor OVP (9) a knoflík proudu (3) na maximum. Nastavte požadované napětí pomocí knoflíků (10) a (11). Poté otočte regulátor OVP (9) proti směru hodinových ručiček, dokud se nerozsvítí dioda OVP (6). Zdroj poté vypne výstup. Pro deaktivaci OVP otočte regulátor OVP (9) na maximum ve směru hodinových ručiček, vypněte a znovu zapněte přístroj.

Jaká důležitá bezpečnostní opatření je třeba dodržovat?

Pečlivě si přečtěte návod. Nepoužívejte s mokrýma rukama. Neponořujte přístroj. Používejte na stabilním a suchém povrchu. Nezakrývejte ventilační otvory. Před čištěním odpojte. Uchovávejte mimo dosah dětí.

Co dělat, když se přístroj nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda síťová zásuvka poskytuje správné napětí (230 V / 50 Hz). Ujistěte se, že pojistka (10 A / 250 V) není přepálená. Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu použít zdroj s indukčními zátěžemi?

Ano, ale opatrně. Měňte napětí nebo proud pomalu. Nikdy nezapínejte ani nevypínejte zdroj s připojenou indukční zátěží. Mohlo by dojít k poškození přístroje nebo zátěže.

Jak čistit a udržovat přístroj?

Před čištěním odpojte přístroj a nechte jej vychladnout. Použijte jemný suchý hadřík. Nikdy neponořujte do vody ani nepoužívejte kyselé prostředky. Odstraňte prach z ventilačních otvorů pomocí štětce nebo stlačeného vzduchu.

Jaký je význam diod na předním panelu?

Diody indikují: CV (aktivní stabilizace napětí), CC (aktivní stabilizace proudu), OVP (aktivní ochrana proti přepětí), OTP (aktivní tepelná ochrana - přehřátí). Když svítí OVP nebo OTP, je výstup odpojen.

Jaké jsou dostupné provozní režimy?

Dva režimy: CV (konstantní napětí) a CC (konstantní proud). V režimu CV zůstává napětí pevné a proud se mění podle zátěže. V režimu CC zůstává proud pevný a napětí se mění. Automatický přechod mezi režimy probíhá podle zátěže.

Jak zlikvidovat přístroj na konci životnosti?

Neodhazujte přístroj do domácího odpadu. Odevzdejte jej do sběrného místa pro odpad z elektrických a elektronických zařízení (OEEZ) v souladu s místními předpisy. To umožňuje recyklaci materiálů.

NÁVOD K OBSLUZE S-LS-79 Stamos

Popis parametru Hodnota parametru
Název výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-77
Jovanové napětí napajasu [V~]Frequence [Hz]	230/50
Modinání spotříno energie [W]	1500 600
Trída ochrany I
Superč ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace interzity proudu [A]	0-50 0-10
Kořiciený provozní stability během zatžení	CV ≤ 0,2%mVCC ≤ 0,3%mA	CV ≤ 0,5%mVCC ≤ 0,5%mA
Kořiciený provozní stability	CV ≤ 0,2%mVCC ≤ 0,5%mA
Ochrana OVP, OTP, OPP
Pulzace	≤ 1% RMS	≤ 1%
Pojistka	15A250V	10A250V
Rozněky [mm] 260x365x160	197x322x145
Hmotnost [kg]	7	4
Název výrobku LABORATORNI ZDROJ
Model S-LS-78 S-LS-79
Imovník napětí napajomí [V~]Frequence [Hz]	230/50
Modinání spotříno energie [W]	900	600
Trída ochrany I
Superč ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace interzity proudu [A]	0-30	0-20
Kořiciený provozní stability během zatžení	CV ≤ 0,7%mVCC ≤ 0,5%mA
Kořiciený provozní stability	CV ≤ 0,2%mVCC ≤ 0,5%mA
Ochrana OVP, OTP, OPP
Pulzace	≤ 1%
Pojistka	10A250V
Rozněky [mm]	200x320x154
Hmotnost [kg]	4

Nazev výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-79
Jmérovité napětí napjelní [V-]Frekvence (Hz)	230/50
Maximální spárýchna energie [W]	900	600
Třída ochrany I
Supačej ochrany II IP20
Rozsah regulace napětí FC [V]	0-30 0-60
Rozsah regulace interzuty proudu [A]	0-30	0-20
Kredičnej powovrni stability běhma zatření	CV<0,7%mVCC<0,5%mA
Kredičnej powovrni stability	CV<0,2%mVCC<0,5%mA
Ochrana OVP, OTP, OPP
Pulzace	<1%
Pojistka	10A250V
Rozměry [mm]	200x320x154
Hmotnost [kg]	4
Nazev výrobku LABORATORNI ZDROJ
Model S-LS-80 S-LS-B1
Jmérovité napětí napjelní [V-]Frekvence (Hz)	230/50
Maximální spárýchna energie [W]	300	320
Třída ochrany I
Supačej ochrany II IP20
Rozsah regulace napětí FC [V]	0-30 0-64
Rozsah regulace interzuty proudu [A]	0-10	0-5
Kredičnej powovrni stability běhma zatření	CV<0,7%mVCC<0,7%mA	CV<0,1%+5mVCC<0,1%+10mA
Kredičnej powovrni stability	CV<0,2%mVCC<0,5%mA	CV<0,1%+10mVCC<0,1%+10mA
Ochrana	OVP, OTP, OPP	OTP, OPP
Pulzace ≤ 1%	≤10 mV RMS	<20 mA RMS
Pojistka	10A250V
Rozměry [mm] 200x320x154	127x275x155
Hmotnost [kg]	4	3

18 19

1. VŠFORECNY POPIS

Návod slouži jako nápověda pra hezpečné a spolehlíve porživání výrobku. Výrohěk je navržen a vyrohen píesně podle technických údajů za použati nejuovějších technologií a komponentní a za dudřžení nejvyších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajiščena dlouhého a spoleklivého tungování zařízení provedelné provađejte revize a údržbu v souladu s pokyny vredenými v tvoru návadu. Technirké úrbje a specifikace vredené v návoju jsom uknální. Výrobce si vybrazuje právo provađetí změny za účelem zvyšení kvality. Vzhředcen k technickenero palraku a možnosti omzezení hluku hylo zařízení navtženo a vyzobeno tak, aby nebezpeč výplývající z emise hluku bylo omzezeno na nejaliži úroveň.

VYSVFTLENÍ SYMBOLI.Ú

CE	Výroběk splínje průžodavky přísluňýchbezpečnostnách norena.
	Před použím výrobku se sezname snávodem.
	Recyklovatelní výrobek.
	UPOZORNĚNÍ: nebo VAROVÁNÍ: neboFAMATLJTF! pošanijící čísom stiroci(všeobecná výstražná značka).
	VAROVÁNÍ: Nebezpeči útana elektrickýpnroudem!
	Pouze k použní ve vnitřních prosoch.

POZORI Obrázky v tomto návodu jsou ilustrační. V někaryých detaílech se od skatečněba vzhředu zařízení měhou lišť.

Originálniní návodení je německá verze návodu. Ostatní jazykové verze jsen přicklodom z německého jazylo.

2. BEZPEČNOST POUŽIVÁNÍ

POZNÁMKA! Přířěte si tenta návud včeně všech bezpečnostních pokynů. Nedoužování návodu a pokynů nuže věst k úrazu elektrickým prsvlen, požaru anebo těžkému úrazu či smrt.

Pojem „zařízení” nebo „výrněrk” v bezprínostních pokynech a návodu se vztahuje na LABORATORNÍ ZDROJ.

2.1. ELFKTRICKÁ BEZPEČNOST

a) Daná záservka musi být se zistřekou zařízeni kompatibilni. Zásrčku židným zpisobecn neupravujte. Originalní zistřky a příslušné záservky snižují nehezpeči úrazu elekárickým průdern.
b) Nedotýkje te uzemněřych předměti jako jou truhky, topidla, kamma a chladničky. Pokud je zařízeni uzemněmu, existuje zvyšené nebezpeči úrazu elektrickým praučem v nasledku působení dešťí, nakráho povrchu a práce se zařízenín ve vláklém prostředí. Przaikmati vody do zařízení zvyšuje nebezpeči jeho paškození a úrazu elektrickým proučem.
c) Zařizení se nedotykejte mokryna nebo vlhkýma rukama.
1) Napijeci kabel nepouživejte na jiné rčely, než na které je arčen. Nikdy jej nepouživejte k prénášení zařízení nebo k vytalování zástrčky ze siľové zásuvky. Držie jej můne dosah repla, oleje, ostrých

hran nebo rotučich dilo. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
c) Je zakázno použivat zařízení, pekud je napájerí kabel poškozený nebo má zjevné známky opatřechní. Poškozený napájerí kabel musi hýt vyměněn kvalíčkovaným elektrikáčem nebo v servisním středisku výtrobe.
f) Aby nedošlo k zasažení elektrickým proudem, nesmite kabel, závríku ani samorené zařizení ponořovat do vody nebo jirč telutiny. Je zakázino používat zařizení na mokrém povrchu.
g) POZOR - OHROŽENÍ ŽIVÓTA! Břehem čistění nebo použivání zařízení nikdy nesmi být panchováno ve vodě nebo jiných kapalirích.
h) Rehem zapojovani zatizeni je treba prijmout opatičeni na ochrane pred statickan elektrinou.
i) Zařizení nepanživejte v prostředí s velmi vysokou vlhkostí / v prímě blízkosti nádrží s vodoul
j) Zařízení nenařte do vady. Ilmozi nebezpeči rizazí elektrickým průdern!

2.2. BEZPEČNOST NA PRACOVISTI

a) Na pracvisiš izdržnje pařídek a můjte dobre osvětleni. Nepřídek nebo špatné osvětleni mobou věst k izazám. Řuľte přeňvidaví a sledajte, co se hěhem price kolem vás něje. Při práci se zařízením uždy zachročivojo zdravý razum.
b) Se zatízením nepracujte ve výhušném prostředí, například v přitnenosti hořlavých kapalín, plynů nebo prachu.
c) Pokud zjistite, je zařizení nepracuje spřevně, nebo je poškazeno, ihmed jej vypněte a poruchu nablasie autorizované osabě.
d) Pakud mate porhybnasti o tom, zda zařízení funguje správně, kantaktujie servis výroboce.
e) Opravy zařízení muže pravádet pouze servis výrohre. Opravy neprováčejte samí!
f) V prípodě vzniku požinu k hašení zařízení pod napětím používejle pouze práškové neho srčihové hasící přístroje (CO 3).
g) Návad k obsluze urschavejte zo účelem jeho pozdějscho použiti. V přijatně předánání zařizení třetím osobím musi býe spolu se zařizením předán ravněž mivoví k obsluze.
b) Zarizení meje v dostatečné vzdalenosti od deti a zviřat.
i) Pokod společně s timu naistrojem použiváte mějaké další nářadí, pok musite dodržovat také jeho návend k použití.

2.3. OSOBNÍ BEZPEČNOST

a) Zařízení nepoužiceje, jste-li anavení nebo pod vlivem drug, alkoholu nebo léku, které význanmě snižuji schoprost zařízení ovládat.
b) Zařizení není učení na doma, aby jej poszívaly osoby (včetně dětí) s omenzerýni psychickými, snyshovými nebo daševními schoprosinní nebo osoby bez příslušných zkařesnosti vůnebo znaloví, ležáze jsou pod dohledlem osoby zodpovědné za jejich bezpečnost nebo od ni obdržely pukyny, jak zařizení obsluňovat.
c) Zabraite námodnému spušení. Ujistěte se, že je spinač ve vypanué poloze před. připojením zařízení k napájecím u zdroji.
d) Zařizení není hračka. Dohlizejte na děti, aby si nehraly se zařizením.

2.4. BEZPEČNÉ POUŽIVÁNÍ ZARIZENÍ

a) Zařízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení nefunguje správně. Zařízení, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

b) Před każdym seřizením, čistěním a údržbou odpojte zařízení od napájení. Ioto bezpečnostní opatření snižuje nebezpečí náhodného zapnutí.

c) Nepouživaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou scznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

d) Zařízení udržujte v dobrém technickém stavu. V připadě, že zjistite poškození, nechte zařízení opravit.

e) Udržujte zařízeni mímo dosah děti.

f) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.

g) Pro zachování navržené mechanické integrity zařízení neodstraňujte předem namontované kryty nebo nouvolňujte šrouby.

h) Nopřesouvejte, nepřenášejte a neotáčejte zařizení v provozu.

i) Zapnuté zařízení nerechávejle bez dozoru.

j) Pravidelné čistěte zařízení, aby nedoslo k trvalému usazovani nečistot.

k) Zařizení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.

1) Nezasahujte do zařizení s cílem změnit jeho parametry nebo konstrukci.

m) Udržujte zařizení mimo zdroje ohně a tepla.

n) Zarizeni nepřetčujte

o) Je zakázáno dlouhodobé použivat napájecí zdroj při plném zatížení, může to věst k poškození zařízení.

p) Výstupní napětí zdroje nemuže byt vyssi než vstupní napětí napájeného zařizení. Príliš vysoké napětí muže poškodit napájené zařizení.

q) Pred každou změnou režimu napajecího zdroje je třeba nejdríve odpojit připojené kabely vnčjšího zatíženi.

r) Pokud zařízení pracuje s induktivní zátěži jakou jsou magnetické civky, stejnosměrné motory, krokové motory atd, nczapomčte pomalu měnit napěti/proud. NIKDY nezapinejte nebc nevypinejte napájeri zdroj s připojenou induktivní zátěži.

s) Nezapinejte nebo nevypinejte napájecí zdroj prípojený k zatěž

u) Nezakryvejte větraci otvory!

POZNÁMKAI I kdyż zańzeni było navrženo tak, aby było bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použiti dodatečné ochrany uživatelem pí práci se zańzenim nadále existuje malé riziko úrazu nečno poranční. Doporučuje se zachovat opatmost a zdravý rozum pí joho použivání.

1. ZÁSADY POUŽIVÁNÍ

Přístroj je určen k napájení externich zaňzení konstantním proudem se specifikovaným napětim.

Odpovědnost za veškeré škody vzniklé v důsledku použiti zařizení v rozporu s určením nese uživatel.

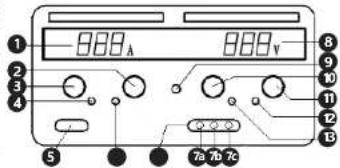

3.1. POPIS ZARIZENI

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

1. Zobrazení hodnoty výstupního proudu

2. Otočný knoflik pru nastavení orientační hodnoty

intenzity proudu

1. Otočný knoflik pro nastavení přesné hodnoty

intenzity proudu

1. Dioda: režim stability intenzity proudu CC je aktivni

2. Tlačitko napájení

3. Dioda: aktivní přepětová ochrana OVP (pokud je OVP

aktivní, je výstupní napájení vypnuto!

1. Výstupní zolíky (platí pro modely: S-LS-77, S-LS-78,

5-15-79 5-15-80

7a. Výstupní svorka se zánomou polaritou (-)

7b. Uzemňovací zásuvka (GND)

7c. Vístupni svorka s kladnou polaritou (+)

1. Zobrazení hodnoty vistunního nanětí

2. Regulator OVP (pěpětové ochraný). Nastavte

pomocí malého šroubováku

1. Otočný knoflik pro nastavení přesné hodnoty napěti

2. Otočný knoflik pro nastavení orientační hodnoty

napětí

1. Dioda: režim stability napětí CV je aktivní

2. Bioda: ochrana proti přebřáti OTP je aktivni (pň)

wysoké teplotě zařízení, výstupní napáčení je vyonuto

1. Wistupní svorka s kladnou polaritou 1+1

2. Wistupní svorka se zánornou polanitou (-)

3. Uzemňovací zásuvka (GND)

4. Ventilätor

5. Zdířka ganájení

6. Zdříka pojištky

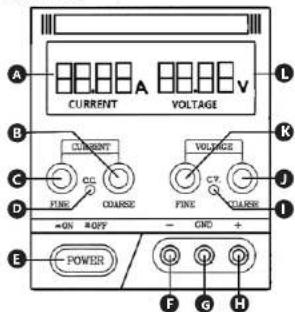

Model S-LS-81

A. Zobrazení hodnoty proudu

B. Otočný knoflik pro nastavení orientační hodnoty

intenzity proudu

C. Otočný knoflik pro nastavení přesné hodnoty intenzitu proudu

D. Dioda: režim stability intenzity prouclu CC je aktivní (kontrolka je zapnuta, pokud je napájecí zdroj ve stavu probihajícího nastavování

E. Tlačítko napájení

F. Wístupní svorka se zápornou polantou (-)

G. Uzemňovací zásuvka (GND)

H. Výstupní svorka s kladnou polaritou (+)

I. Dioda: režim stability napěti CV je aktivní J. Otočný knoflik pro nastavční orientační hodnoty napěti

K. Otočný knoflík pro nastavení přesné hodnoty napěti

L Zobrazení hodnoty výstupního napětí

M. Zdířka napájení

N. Přepínač vstupního napětí

3.2. PRÍPRAVA K PRÁCI

UMISTENI ZARIZEN

Teplota okolii nesmi byt vyšši než 40 °C a relatni vhlkost nesmi byt vyšši než 80 %. Zafizen postavte takovým zpósobem, aby byla bazijštena dobrá cirkulace vzduchu. Vodláněnost zafizen od stény by nemela byt menil než 10 cm. Zafizení se musl nacházet dalko od jakhelokoli horkeho povrchu. Zafizení vdy poušvejneja na rovnoměrnem, stabiliném čestim a ahmvirndom povrchu, moričným delá výděným výděným výděným (zúčných kří) psychickným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděným výděných zafizení za izvadé te kří.

3.3. PRÁCE SE ZAŘÍZENÍM

K dosáhnuti co nejstabilnějšího nastavení v mezich tolerance nabiječky zapněte nabiječku 30 minut před zahájením práce.

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

1. Zařízeni umistěte na stabilním povrchu a napájeci kabel připojte ke zdroji napájeni dle údajů uvedených na výrobním štitku napájecího zdroje.

2. Seznamte se s parametry napájení zařízení připojovaného k napájecimu zdroji.

3. Zanzeni zapnete stisknutim tlačitka napajeni (5).

4. Nastavení hodnoty napěti nebo intenzity proudu a přepětové ochrany:

a) Práce v režimu CV – konstantního výstupního napětí: • Nastavte otočné knofliky intenzity proudu (2) a (3) ve směru hodlinových ručiček na maximální hodnotu.

• Pomoci otočných knofliků pro nastavní napěti (10) a (11) nastavte požadovanou hodnotu.

- Režim stability napětí CV je aktivní, dioda (12) je zapnute.

b) Práce v režimu CC – konstantního proudu zátěže: • Pomoci otočného knofliku pro nastavení hodnoty napětí (11) nastavte hodnotu v rozmezí 3+5V.

- Nastavte otočně knofiky pro nastavení interzity proudu (2) a (3) na minimální hodnotu.

- Pomoci méřicího kabelu propojte mezi sebou kladný (7c) a záporný (7a) pól.

- Pomoci otočnych knofiků pro nastaveni intenzity proudu (2) a (3) nastavte požadovanou hodnotu.

- Otočné knofiky pro nastavení napětí (10) a (11) nastavte na maximální hodnotu.

• Odpojte méricí kabel.

- Režim stability intenzity proudu CC je aktivni a dioda (4) je zapnuta (pokud se dioda (4) nerozsviti, znamcná to. že je třeba lehce zvýšit limit nastavení hodnoty intenzity proudu).

c) Nastavení přepěťové ochraný (OVPř:

- Nastavte regulátor prepěčové ochrany (9) a otočný knoflik (3) ve směru hodinových ručičck na maximální hodnotu.

- Pomoci otočných knoflíků pro nastavení napěti (10) a (11) nastavte požadovanou hodnotu OVP.

- Otočte regulátorem přepětové ochrany proti směru hodinových ručiček, až se rozsvíti dioda (6), která signalizuje aktivitu přepětové ochrany OVP. Zařízení vypne výstupní napájení.

• Vypněte zařízení stisknutim tlačitka napájení (5).

- Nastavte otočné knofliky napěti (10) a (11) otáčením protisměru hodinových ručíček, dokud nednosáhnete malé hodnoty.

CZ FR

- Zapněte zařízení stisknutim tlačítka napějení (5). Dioda CV (12) se rozsvítí.

- Pomoci otočných knofliků pro nastavení napěti (10) a (11) nastavte požadovanou hodnotu.

- Zapojte zátěž do výstupních svorek. - Napajeci zdrí je připraven k pravoz

UPOZORNÉNÍ! Výstupní napětí by mélo být nižší než hodnota nastavení OVP. V opačném případé napájeci zdroj napájení bude pracovat v rčímu OVP a výstup bude vponut.

d) Vypnutí režimu OVP:

- Nastavte regulátor přepětové ochrany (9) otáčením ve směru hodinových ručiček na maximální hodnotu.

- Vyoněte zařízení stisknutím tlačítka napájení (5).

- Zapněte zařízení stisknutim tlačitka napájení (5). Dioda CV (4) nebo CC (12) se rozsvítí. Poté doide k vypnutí přepětové ochrany.

1. Po nastavení parametrů připojte vncýsí zátěž k příslušným pólům (1) a (2).

2. Zařízení je vybaveno tepelnou ochranou. V případě spustění tepelné ochrany odpojte zařízení od napájení nechte vychladnout a odstraňte příčinu spustění tepelné ochrany. Zařízení můžete opět spustíc.

3. Zařízení je vybavcno ochranou proti pretižení (OCP) a přepčťovou ochranou (OVP). V případě spuštění ochrany odpojte vnější zátěž a zkontrolujte, zda její parametry napájcní odpovídaji výstupním parametrům napájecního zdroje.

4. Po dokončeni práce vypněte zařizení, odpojte vnčjší zátěž a odpojte od zdroje napájení.

Model S-L5-81

UPOZORNÉNÍ! Není dovoleno připojovat zátěž k napájecimu zdroji před jeho zapnutim. Před vypnutim zařízení je třeba zátěž odpojit.

1. Na zadní straně zařizení vyberte odpovídající vstupní napěti.

2. Zařizení umistěte na stabilním povrchu a připojte napájecí kabel ke zdrojí napájení dle údajů uvedených na výrobním šitku napájecího zdroje.

3. Seznamte se s parametry napájeni zařízeni připojovaného k napájecímu zdroji

4 Zapněte zařízeni stisknutim tlacitka napájeni (E) 5 Nastavte limitní hodnotu napětí nebo intenzity proudu:

a) Práce v režimu CV - konstantního výstupního napěti: - Otočnými knolliky (B) a (C) nastavie otácením ve směru hodinových ručíček maximální hodnotu.

- Pomoci otočných knofliků pro nastavení orientačního napěti a presneho napěti (K) a (J) nastavte požadovanou hodnotu napěti.

• Pripojte zatež k zařizení.

- Režim stability napěti CV je aktivní a dínda (I) se rozsviti.

- Výstupní napěti napájecího zdroje zůstává nezměcnéno a výstupní proud se mění v závislosti na zatěži.

b) Prace v režimu CC - konstantního proudu zátěze

- Otočnými knofliky (J) a (K) nastavte požadovanou hodnotu člačením ve směru hodinových ručíček.

- Otočne knofliky (B) a (C) nastavte na minimalni hodnotu jejich cláčením proti směru hodinových ručíček.

- Připojte zátěž k zařízení.

- Poté nastavte otočením knoflíku (B) a (C) ve směru hodinových ručiček požadovanou hodnotu proudu.

- Režim stability intenzity proudu CC je aktivní a dioda (D) se rozsviti.

- Napájeci zdroj je pod konstantním výstupním proudem a napěti se mění v závislosti na zátěži.

3.4. ČISTÉNÍ A ÚDRŽBA

a) Před každým čistěním, seřizováním, výměnou příslušenství a také vždy, kolyž zařízení nepoužíváte, vytáhněte sitovou zástrčku a nechte zařízení úplně vychladnouľ.

b) Zařízeni skladujte na suchém a chladném misté, chraněném proli vlhkosti a prímému slunečnímu svitu.

c) Je zakázáno zařízení polévat vodou nebo je do vody ponořovat.

d) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.

c) Ventilačni otvory čistěte pomoci štětečku a stlačeného vzduchu.

f) Pravidelné provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.

g) K čistění použivcjte měkký hadřík.

h) K. čistění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařizení vyrobeno.

i) Zařízení nečistěte připravky s kyselým pH, dozinfekčními prostředky, ředidly, palivem, olejni nebo jinými chemickými látkami, může to poskodit zařízení.

LIKVIDACE OPOTŘEBENÝCH ZAŘÍZENÍ

Po ukončení doby použivání novyhazuje tento výrobek společné s komunálním odpadem, ale odevzdojte jej k recyklić do sběrny elektrických a elektronických zařízení O tom informuje symbol umistený na zařízení, v návodě k obsluze nebo na obalu. Komponenty použňé v zařízení jsou vhodné pro zužikovani v souladu s jejich oznacením. Díky zuzitkování, recyklić nebo jiným zpisoblum využití opřitčbených zařízení významně přispováte k ocraně zivotního prostředí. Informace a přisluňé sběrné opřitčbených zařízení poskytne místní obecný nebo městský úřad.

MANUEL D'UTILISATION
DÉTAILS TECHNIQUES
