S-LS-78 - Měřicí zařízení Stamos - Bezplatný návod k obsluze

Typ produktu	Laboratorní zdroj
Model	S-LS-78
Značka	Stamos
Jmenovité napětí	230 V / 50 Hz
Maximální spotřeba	900 W
Rozsah výstupního napětí	0 - 30 V
Rozsah výstupního proudu	0 - 30 A
Regulace zátěže	CV ≤ 0,5 % + mV, CC ≤ 0,5 % + mA
Regulace vedení	CV ≤ 0,2 % + mV, CC ≤ 0,5 % + mA
Zvlnění	≤ 1 % RMS
Integrované ochrany	OVP, OTP, OPP
Pojistka	10 A / 250 V
Displej	Digitální pro napětí a proud
Nastavení	Hrubé a jemné pro napětí a proud
Výstupní svorky	Kladná (+), záporná (-), zem (GND)
Třída ochrany	I
Stupeň krytí IP	IP20
Rozměry (D x Š x V)	200 x 320 x 154 mm
Hmotnost	4 kg
Větrání	Integrovaný ventilátor
Použití	Pouze do interiéru
Max. okolní teplota	40 °C
Max. relativní vlhkost	80 %
Údržba	Čistit měkkým hadříkem, neponořovat

Často kladené otázky - S-LS-78 Stamos

Jak nastavit napětí v režimu CV?

Pro provoz v režimu konstantní napětí (CV) otočte регуляторы proudu na maximum ve směru hodinových ručiček, poté pomocí регуляторов napětí (hrubý a jemný) nastavte požadovanou hodnotu. Rozsvítí se dioda CV.

Jak nastavit proud v režimu CC?

Pro provoz v režimu konstantní proud (CC) nejprve nastavte napětí mezi 3 a 5 V, poté otočte регуляторы proudu na minimum. Zkratujte výstupní svorky propojovacím kabelem, nastavte požadovaný proud регуляторами, poté kabel odstraňte. Rozsvítí se dioda CC.

Jak nastavit ochranu OVP?

Pro nastavení ochrany proti přepětí (OVP) otočte регулятор OVP a jemný регулятор proudu na maximum. Nastavte požadované napětí регуляторами napětí, poté otočte регулятор OVP proti směru hodinových ručiček, dokud se nerozsvítí dioda OVP. Zdroj poté vypne výstup.

Co dělat, když se aktivuje ochrana OVP?

Pokud se ochrana OVP aktivuje, rozsvítí se dioda OVP a výstup je deaktivován. Pro deaktivaci OVP otočte регулятор OVP na maximum ve směru hodinových ručiček, vypněte a znovu zapněte zařízení. Dioda OVP by měla zhasnout.

Mohu použít zdroj s indukční zátěží?

Ano, ale s opatrností. U indukčních zátěží, jako jsou cívky nebo motory, měňte napětí/proud pomalu. Nikdy nezapínejte ani nevypínejte zdroj s připojenou indukční zátěží.

Jaká jsou základní bezpečnostní opatření?

Používejte zařízení na stabilním, čistém a suchém povrchu. Neponořujte jej do vody. Před čištěním jej odpojte. Nedotýkejte se svorek mokrýma rukama. Vyhněte se zkratům a dodržujte polaritu.

Jak čistit zařízení?

Odpojte zařízení a nechte jej vychladnout. Čistěte měkkým suchým hadříkem. Nepoužívejte kyselé přípravky, rozpouštědla ani kovové předměty. Vyčistěte ventilační otvory štětcem a stlačeným vzduchem.

Co dělat v případě přehřátí?

Pokud se aktivuje tepelná ochrana (OTP), odpojte zařízení, nechte jej zcela vychladnout, poté odstraňte příčinu (ucpané větrání, přetížení). Zařízení lze poté znovu spustit.

Mohu zařízení opravit sám?

Ne, všechny opravy musí provést autorizovaný servis nebo výrobce. Neotvírejte zařízení, zrušíte tím záruku a hrozí nebezpečí úrazu elektrickým proudem.

Jak zlikvidovat zařízení na konci životnosti?

Neodhazujte zařízení do domovního odpadu. Odevzdejte jej na sběrném místě pro odpad z elektrických a elektronických zařízení (OEEZ) v souladu s místními předpisy.

NÁVOD K OBSLUZE S-LS-78 Stamos

Popis parametru Hodnota parametru
Název výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-77
Jmenovité napětí napajení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie (W)	1500 600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace intenzity proudu (A)	0-50 0-10
Koeficient provozní stability behem zatžení	CV≤0,3%mVCC≤0,3%mA	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP: OTP, OPP
Pulzace	≤ 1% RMS	≤ 1%
Pujistka	15A250V	10A250V
Rozměry [mm] 260x305x160	197x322x145
Hmotnost [kg]	7	4
Název výrobku LABORATORNI ZDROJ
Model S-LS-78 S-LS-79
Jmenovité napětí napajení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie (W)	900	600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace intenzity proudu (A)	0-30	0-20
Koeficient provozní stability behem zatžení	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP: OTP, OPP
Pulzace	≤ 1%
Pojistka	10A250V
Rozměry [mm]	200x320x154
Hmotnost [kg]	4

Nazev výrobku LABORATORNI ZDROJ
Model S-LS-76 S-LS-79
Jmenovité napětí napájení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie [W]	900	600
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-60
Rozsah regulace interzity proudu [A]	0-30	0-20
Koeficient provozní stability během zatížení	CV≤0,5%mVCC≤0,5%mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA
Ochrana OVP, OTP, OPP
Pulzace	≤1%
Pojistka	10A250V
Rozměry [mm]	200x320x154
Hmotnost [kg]	4
Nazev výrobku LABORATORNI ZDROJ
Model S-LS-80 S-LS-B1
Jmenovité napětí napájení IV-/J/Frekvence (Hz)	230/50
Maximální spotřeba energie [W]	300	320
Třída ochrany I
Stupeň ochrany IP IP20
Rozsah regulace napětí DC [V]	0-30 0-64
Rozsah regulace interzity proudu [A]	0-10	0-5
Koeficient provozní stability během zatížení	CV≤0,3%mVCC≤0,3%mA	CV≤0,1%+5mVCC≤0,1%+10mA
Koeficient provozní stability	CV≤0,2%mVCC≤0,5%mA	CV≤0,1%+10mVCC≤0,1%+10mA
Ochrana	OVP, OTP, OPP	OTP, OPP
Pulzace ≤1%	≤10 mV RMS	≤20 mA RMS
Pojistka	10A250V
Rozměry [mm] 200x320x154	127x275x155
Hmotnost [kg]	4	3

18 19

1. VŠEOBECNY POPIS

Návod slouži jako nápověda pro bezpečně a spolehlivé použivání výrobku. Výrobok je navržen a vyroben přesně podle technických údajů za použití nejnovéjsích technologii a komponentů a za dodržení nejvyšších jakostních norem.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE POCHOPILI VŠECHNY POKYNY.

Pro zajistění dlouhčno a spolchlivného fungování zařízení pravidelné provádějte revize a údržbu v souladu s pokyny uvedenýmiv tomto návodu. Technické udaje a specifikace uvodoné v navodu jsou aktuální. Výroboce si vyhrazuje právo provádět změny za účelem zvyšení kvality. Vzhledem k technickému pokroku a možnosti omezení hluku bylo zařízení navrženo a vyrobeno tak, aby nebezpeči vyplývající z emise hluku bylo omezení na nejnižší úroveň.

VYSVĚTLENÍ SYMBOLŮ

CE	Výrobek splňuje požadavky příslušnýchbezpečnostník novem.
	Před použitím výrobku se seznamte snávodem.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ nebo VAROVÁNÍ neboPAMATUJE! poplující danou situaci(všeobecná výstražná znáčka).
	VAROVÁNÍ Nebezpečí úrazu elektrickýmproudom!
	Pouze k použití ve vnitřních prostorech.

POZORI Obrázky v tomto návodu jsou ilustrační. V některých detailech se od skutečného vzhledu zařízení mohou lišit.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

2. BEZPEČNOST POUŽIVÁNÍ

POZNÁMKA! Přečlěte si tento návod včetné všech bezpečnostních pokynů. Nedodržování návodu a pokynů může vést k úrazu elektrickým proudem, požáru anebo těžkému úrazu či smrti.

Pojem „zařizcní” nebo „výrobek“ v bezpočnostních pokynech a návodu se vztahuje na LABORATORNÍ ZDROJ.

2.1. ELEKTRICKÁ BEZPEČNOST

a) Daná zásuvka musi být se zástrčkou zařízení kompatibilní. Zastrčku žádným způsobem neupravujte. Originalní zástrčky a příslušně zásuvky snízuji nebezpeči úrazu elektrickým proudem
b) Nodotýkojte se uzemněných předmětu jako jsou trubky, topidla, kamna a chladničky. Pokud je zařízeni uzemněno, existuje zvyšené nebezpeči úrazu elektrickým proudem v následku působení destě, mokrého povrchu a práce se zařízením ve vlhkem prostředí. Proniknuni vody do zařízení zvyšuje nebezpeči jeho poskozeni a úrazu elektrickým proudem.
c) Zařízení se nedotýkejte mokrýma nebo vlhkýma rukama.
d) Napájeci kabel nepouživejte na jinč účely, než na které je určen. Nikdy jej nepouživejte k prénášení zařízení nebo k vytahování zástrcky ze sitové zásuvky. Držte jej mimo dosah tepla, oleje, ostrých

hran nebo rotujících dílů. Poškozené nebo zamotané elektrické napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
e) Je zakázano použivat zařízení, pokud je napájecí kabel poškozený nebo má zjevné známky opotřebení. Poškozený napájecí kabel musi byt vyměněn kvalifikovaným elektrikárem nebo v servisním středisku výrobce.
f) Aby nedošlo k zasažení elektrickým proudem, nesmite kabel, zástrčku ani samotné zařízení ponořovat clo vody nebo jiné tekutiny. Je zakázano používat zařízení na mokrém povrchu.
g) POZOR - OHROŽENI ZIVOTA! Během čistění nebo používání zařízení nikdy nesmi být ponořováno ve vodě nebo jiných kapalinách.
h) Behem zapojevani zařizení je treba prijmout opatrení na ochranu pred statickou elektrínou.
i) Zařízení nepoužívejte v prostřecli s velmi vysokou vlhkosti / v přimé blízkosti nádrží s vodou!
j): Zařízení nenorte do vody. Hrozi nebezpečí úrazu elektrickým proudem!

2.2. BEZPEČNOST NA PRACOVISTI

a) Na pracovišti udržujte pořadck a mějte dobré osvětlení. Nepofadck nebo špatné osvětlení mohou věst k úrazům. Budte předvidaví a sledujle, co se běhom práce kolom vás děje. Při práci se zařízením vždy zachovávějte zdravý rozum.
b) Se zařizním nepracujte ve výbušném prostředí, například v prítomnosti horlavých kapalin, plynů nebo prachu.
c) Pokud zjistite, že zařízení nepracuje správně, nebo je poškozeno, ihned jej vypněte a poruchu nahlaste autorizované osobě.
d) Pokud máte pochybnosti o tom, zda zařizení funguje správné, kontaktujte servis výrobce.
c) Opravy zařízeni může provádět pouze servis výroboce Opravy neprovádějte samí!
f) V připadě vzniku požáru k hašení zařízení pod napčtim použivejte pouze práskové nebo szechové hasící přístroje (CO.).
g) Návod k obsluze uschovejte za účelem jeho pozdejšího použiti. V připadě předanání zařizení třetim osobám musi byt spolu se zařizením předan rovněž návod k obsluze.
h) Zařízení mejte v dostatečné vzdálenosti od děti a zvírat.
Pokud společně s timto nástrojem pouziváte nějaké další nářadi, pak musite dodržovat také jeho návod k použiti.

2.3. OSOBNÍ BEZPEČNOST

a) Zařízení nepouživejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo leků, které významné snízuji schopnost zařízení ovládat.
b) Zarizení není určen k tomu, aby jej použivaly osoby (vřetné děti) s omezenými psychickými, smyslovými nebo duševními schopnostní obe nasoby bez příslušných zkušenosti a/nebo znalosti, ledaže jsou pod dahledem osoby zodpavědné za jejich bezpečnost nebo od ni obdržely pokyny, jak zarizení obsluňovat.
c) Zabrašte náhodněmu spuštěni. Ujistěte se, že je spinač ve vypnute poloze pred připojením zarizení k napajecimu zdroji.
d) Zanzeni není hracka. Dohlizejte na deti, aby si nehrály se zařizenim.

2.4. BEZPEČNÉ POUŽIVÁNÍ ZARIZENÍ

a) Zařízení nepoužívejte, pokud spínač pro zapnutí a vypnutí zařízení nefunguje správně. Zařízení, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

b) Před każdym seřizením, čistěním a údržbou odpojte zařizení od napájení. Ioto bezpečnostní opatření snižuje nebezpečí náhodného zapnutí.

c) Nepouživaná zařízení uchovávejte mimo dosah dětí a osob, které nejsou scznámeny se zařízením nebo návodem k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

d) Zařízení udržujte v dobrém technickém stavu. V připadě, že zjistite poškození, nechte zařízení opravit.

e) Udržujte zařízeni mímo dosah děti.

f) Opravu a údržbu zařízení by měly provádět pouze kvalifikované osoby za výhradního použití originálních náhradních dílů. Zajistí to bezpečné používání zařízení.

g) Pro zachování navržené mechanické integrity zařízení neodstraňujte předem namontované kryty nebo nouvolňujte šrouby.

h) Nopřesouvejte, nepřenášejte a neotáčejte zařizení v provozu.

i) Zapnuté zařízení nerechávejle bez dozoru.

j) Pravidelné čistěte zařízení, aby nedoslo k trvalému usazovani nečistot.

k) Zařizení není hračka. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.

1) Nezasahujte do zařizení s cílem změnit jeho parametry nebo konstrukci.

m) Udržujte zařizení mimo zdroje ohně a tepla.

n) Zarizeni nepřetčujte

o) Je zakázáno dlouhodobé použivat napájecí zdroj při plném zatížení, může to věst k poškození zařízení.

p) Výstupní napětí zdroje nemuže byt vyssi než vstupní napětí napájeného zařizení. Príliš vysoké napětí muže poškodit napájené zařizení.

q) Pred každou změnou režimu napajeciho zdroje je treba nejdríve odpojit připojené kabely vncýšiho zatížení.

r) Pokud zařízení pracuje s induktivní zátěži jakou jsou magnetické civky, stejnosměrné motory, krokové motory atd, nczapomčte pomalu měnit napěti/proud. NIKDY nezapinejte nebc nevypinejte napájeri zdroj s připojenou induktivní zátěži.

s) Nezapinejte nebo nevypinejte napájecí zdroj prípojený k zatěž

POZNÁMKAI I kdyż zańzeni było navrženo tak, aby było bezpečné, tedy má vhodné bezpečnostní prvky, tak i přes použiti dodatečné ochrany uživatelem pí práci se zańzenim nadále existuje malé riziko úrazu nečno poranční. Doporučuje se zachovat opatmost a zdravý rozum pí joho použivání.

1. ZÁSADY POUŽIVÁNÍ

Přístroj je určen k napájení externich zaňzení konstantním proudem se specifikovaným napětim.

Odpovědnost za veškeré škody vzniklé v důsledku použiti zařizení v rozporu s určením nese uživatel.

3.1. POPIS ZARIZENI

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

1. Zobrazení hodnoty výstupního proudu

2. Otočný knoflik pru nastavení orientační hodnoty

intenzity proudu

1. Otočný knoflik pro nastavení přesné hodnoty

intenzity proudu

1. Dioda: režim stability intenzity proudu CC je aktivni

2. Tlačitko napájení

3. Dioda: aktivní přepětová ochrana OVP (pokud je OVP

aktivní, je výstupní napájení vypnuto!

1. Výstupní zolíky (platí pro modely: S-LS-77, S-LS-78,

5-15-79 5-15-80

7a. Výstupní svorka se zánomou polaritou (-)

7b. Uzemňovací zásuvka (GND)

7c. Vístupni svorka s kladnou polaritou (+)

1. Zobrazení hodnoty vistunního nanětí

2. Regulator OVP (pěpětové ochraný). Nastavte

pomocí malého šroubováku

1. Otočný knoflik pro nastavení přesné bodnoty papěti

2. Otočný knofík pro nastavení orientační hodnoty

nanětí

1. Dioda: režim stability napětí CV je aktivní

2. Bioda: ochrana proti přebřáti OTP je aktivni (pň)

wysoké teplotě zařízení, výstupní napáčení je vyonuto

1. Wistupní svorka s kladnou polaritou 1+1

2. Wistupní svorka se zánornou polanitou (-)

3. Uzemňovací zásuvka (GND)

4. Ventilätor

5. Zdířka ganájení

6. Zdříka pojištky

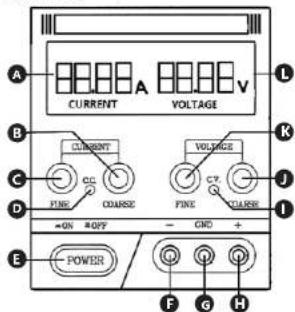

Model S-LS-81

A. Zobrazení hodnoty proudu

B. Otočný knoflik pro nastavení orientační hodnoty

intenzity proudu

C. Otočný knoflik pro nastavení přesné hodnoty intenzitu proudu

D. Dioda: režim stability intenzity prouclu CC je aktivní (kontrolka je zapnuta, pokud je napájecí zdroj ve stavu probihajícího nastavování

E. Tlačítko napájení

F. Wístupní svorka se zápornou polantou (-)

G. Uzemňovací zásuvka (GND)

H. Výstupní svorka s kladnou polaritou (+)

I. Dioda: režim stability napěti CV je aktivní J. Otočný knoflik pro nastavční orientační hodnoty napěti

K. Otočný knoflík pro nastavení přesné hodnoty napěti

L Zobrazení hodnoty výstupního napětí

M. Zdířka napájení

N. Přepínač vstupního napětí

3.2. PRÍPRAVA K PRÁCI

UMISTENI ZARIZEN

Teplota okolii nesmi byt vyšši než 40 °C a relatni vhlkost nesmi byt vyšši než 80 %. Zafizen postavte takovým zpósobem, aby byla bazijštena dobrá cirkulace vzduchu. Vodláněnost zafizen od stény by nemela byt menil než 10 cm. Zafizení se musl nacházet dalcko od jakhelokoli horkeho povrchu. Zafizení vdy poušvejneja na rovnoměrnem, stabiliném česté o ahm virdromědn povrchu, muzaným delá virdoměrnem, zafizení zafizení zaschickným vodláněnost zafizeným vodláným. Zafizení zamidlete takovým zpósobem, aystye v kezdém okamžiku mílič mížne nezatarasený přístup k elektrická zásuvce. Ujistše se, aby hodnoty produ. kterým je zafizení napajeno, byly shoední s údaji uvedenými na technickém štriku zařízení

3.3. PRÁCE SE ZAŘÍZENÍM

K dosáhnuti co nejstabilnějšího nastavení v mezich tolerance nabiječky zapněte nabiječku 30 minut před zahájením práce.

Model: S-LS-76, S-LS-77, S-LS-78, S-LS-79, S-LS-80

1. Zařízeni umistěte na stabilním povrchu a napájeci kabel připojte ke zdroji napájeni dle údajů uvedených na výrobním štitku napájecího zdroje.

2. Seznamte se s parametry napájení zařízení připojovaného k napájecimu zdroji.

3. Zanzeni zapnete stisknutim tlačitka napajeni (5).

4. Nastavení hodnoty napěti nebo intenzity proudu a přepětové ochrany:

a) Práce v režimu CV – konstantního výstupního napětí: • Nastavte otočné knofliky intenzity proudu (2) a (3) ve směru hodlinových ručiček na maximální hodnotu.

• Pomoci otočných knofliků pro nastavní napěti (10) a (11) nastavte požadovanou hodnotu.

- Režim stability napětí CV je aktivní, dioda (12) je zapnute.

b) Práce v režimu CC – konstantního proudu zátěže: • Pomoci otočného knofliku pro nastavení hodnoty napětí (11) nastavte hodnotu v rozmezí 3+5V.

- Nastavte otočně knofiky pro nastavení interzity proudu (2) a (3) na minimální hodnotu.

- Pomoci méřicího kabelu propojte mezi sebou kladný (7c) a záporný (7a) pól.

- Pomoci otočnych knofiků pro nastaveni intenzity proudu (2) a (3) nastavte požadovanou hodnotu.

- Otočné knofiky pro nastavení napětí (10) a (11) nastavte na maximální hodnotu.

• Odpojte méricí kabel.

- Režim stability intenzity proudu CC je aktivni a dioda (4) je zapnuta (pokud se dioda (4) nerozsviti, znamcná to. že je třeba lehce zvýšit limit nastavení hodnoty intenzity proudu).

c) Nastavení přepěťové ochraný (OVPř:

- Nastavte regulátor prepěčové ochrany (9) a otočný knoflik (3) ve směru hodinových ručičck na maximální hodnotu.

- Pomoci otočných knoflíků pro nastavení napětí (10) a (11) nastavte požadovanou hodnotu OVP.

- Otočte regulátorem přepětové ochrany proti směru hodinových ručiček, až se rozsvíti dioda (6), která signalizuje aktivitu přepětové ochrany OVP. Zařízení vypne výstupní napájení.

• Vypněte zařízení stisknutim tlačitka napájení (5).

- Nastavte otočné knofliky napěti (10) a (11) otáčením protisměru hodinových ručíček, dokud nedosáhnete malé hodnoty.

CZ FR

- Zapněte zařízení stisknutim tlačítka napějení (5). Dioda CV (12) se rozsvítí.

- Pomoci otočných knofliků pro nastavení napěti (10) a (11) nastavte požadovanou hodnotu.

- Zapojte zátěž do výstupních svorek. - Napajeci zdrí je připraven k pravoz

UPOZORNÉNÍ! Výstupní napětí by mélo být nižší než hodnota nastavení OVP. V opačném případé napájeci zdroj napájení bude pracovat v rčímu OVP a výstup bude vponut.

d) Vypnutí režimu OVP:

- Nastavte regulátor přepětové ochrany (9) otáčením ve směru hodinových ručiček na maximální hodnotu.

- Vyoněte zařízení stisknutím tlačítka napájení (5).

- Zapněte zařízení stisknutim tlačitka napájení (5). Diocla CV (4) nebo CC (12) se rozsvítí. Poté dojde k vypnutí přepětové ochrany.

1. Po nastavení parametrů připojte vncýsí zátěž k příslušným pólům (1) a (2).

2. Zařízení je vybaveno tepelnou ochranou. V případě spustění tepelné ochrany odpojte zařízení od napájení nechte vychladnout a odstraňte příčinu spustění tepelné ochrany. Zařízení můžete opět spustíc.

3. Zařízení je vybavcno ochranou proti pretižení (OCP) a přepčťovou ochranou (OVP). V případě spuštění ochrany odpojte vnější zátěž a zkontrolujte, zda její parametry napájení odpovídaji výstupním parametrům napájecního zdroje.

4. Po dokončeni práce vypněte zařizení, odpojte vnčjší zátěž a odpojte od zdroje napájení.

Model S-L5-81

UPOZORNÉNI! Není dovoleno připojovat zátěž k napájecimu zdroji před jeho zapnutim. Před vypnutim zařízeni je třeba zátěž odpojit.

1. Na zadní straně zařizení vyberte odpovídající vstupní napěti.

2. Zařizení umistěte na stabilním povrchu a připojte napájecí kabel ke zdrojí napájení dle údajů uvedených na výrobním šitku napájecího zdroje.

3. Seznamte se s parametry napájeni zařízeni připojovaného k napájecímu zdroji

4 Zapněte zařízeni stisknutim tlacitka napájeni (E) 5 Nastavte limitní hodnotu napětí nebo intenzity proudu:

a) Práce v režimu CV - konstantního výstupního napěti: - Otočnými knolliky (B) a (C) nastavie otácením ve směru hodinových ručíček maximální hodnotu.

- Pomoci otočných knofliků pro nastavení orientačního napěti a presneho napěti (K) a (J) nastavte požadovanou hodnotu napěti.

• Pripojte zatež k zařizení.

- Režim stability napěti CV je aktivní a dínda (I) se rozsviti.

- Výstupní napěti napájecího zdroje zůstává nezměcnéno a výstupní proud se mění v závislosti na zatěži.

b) Prace v režimu CC - konstantního proudu zátěze

- Otočnými knofliky (J) a (K) nastavte požadovanou hodnotu člačením ve směru hodinových ručíček.

- Otočne knofliky (B) a (C) nastavte na minimalni hodnotu jejich cláčením proti směru hodinových ručíček.

- Připojte zátěž k zařízení.

- Poté nastavte otočením knoflíku (B) a (C) ve směru hodinových ručiček požadovanou hodnotu proudu.

- Režim stability intenzity proudu CC je aktivní a dioda (D) se rozsviti.

- Napájeci zdroj je pod konstantním výstupním proudem a napěti se mění v závislosti na zátěži.

3.4. ČISTÉNÍ A ÚDRŽBA

a) Před každým čistěním, seřizováním, výměnou příslušenství a také vždy, kolyž zařízení nepoužíváte, vytáhněte sitovou zástrčku a nechte zařízení úplně vychladnouľ.

b) Zařízeni skladujte na suchém a chladném misté, chraněném proli vlhkosti a prímému slunečnímu svitu.

c) Je zakázáno zařízení polévat vodlou nebo je do vody ponořovat.

d) Dávejte pozor, aby se ventilačními otvory nacházejícími se na krytu zařízení nedostala dovnitř voda.

c) Ventilačni otvory čistěte pomoci štětečku a stlačeného vzduchu.

f) Pravidelné provádějte revize zařízení a kontrolujte, zda je technicky způsobilé a není poškozeno.

g) K čistění použivcjte měkký hadřík.

h) K. čistění nepoužívejte ostré ani kovové předměty (například drátěný kartáč nebo kovovou obracečku), protože mohou poškodit povrch materiálu, z něhož je zařizení vyrobeno.

i) Zařízení nečistěte připravky s kyselým pH, dozinfekčními prostředky, ředidly, palivem, olejni nebo jinými chemickými látkami, může to poskodit zařízení.

LIKVIDACE OPOTŘEBENÝCH ZAŘÍZENÍ

Po ukončení doby použivání novyhazuje tento výrobek společné s komunálním odpadem, ale odevzdojtej je k recyklić do sběrny elektrických a elektronických zařízení O tom informuje symbol umistený na zařízení, v návodě k obsluze nebo na obalu. Komponenty použňé v zařízení jsou vhodne pro zužikovani v souladu s jejich oznacením. Díky zuzitkování, recyklić nebo jiným zpisoblum využití opřetčbených zařízení významně přispováte k ocraně zivotního prostředí. Informace a přisluňé sběrné opřetčbených zařízení poskytne místní obecný nebo městský úřad.

MANUEL D'UTILISATION
DÉTAILS TECHNIQUES
