NÁVOD K OBSLUZE GCH B 117 Gurari

Návod k sestavení a obsluze modelu

vždy se vám snažíme poskytovat bezchybné výrobky. Pokud tento výrobek není při převzetí v bezvadném stavu, neprodleně nás kontaktujte.

V každém případě si prosím pečlivě přečtěte tento návod, než začnete tento výrobek instalovat a/nebo používat. Zkontrolujte úplnost a neporušenost dodaných dílů. Pokud jsou díly i přes naši snahu vadné nebo chybí, kontaktujte nás. V takovém případě obdržíte okamžitě náhradní díl.

Nikdy nepoužívejte vadné díly.

Tento digestoř je určen k instalaci v soukromých domácnostech s odpovídajícím použitím. Nesprávná instalace může vést k poškození spotřebiče a/nebo vaší kuchyně a k vážnému zranění. Nepoužívejte žádnou část digestoře ani samotný digestoř k účelům, které nejsou výslovně uvedeny v návodu. Neneseme žádnou odpovědnost za nehody nebo škody způsobené nesprávnou instalací, použitím vadných dílů nebo nesprávným použitím dodaného nádobí.

Dodávaný montážní materiál není vhodný pro všechny stěny/stropy. Pokud si nejste jisti, z jakého materiálu je vaše stěna/strop a zda má dostatečnou nosnost, obraťte se na odborníka. Možná budete potřebovat speciální šrouby a hmoždinky, které nejsou součástí dodávky.

Pokud těmto pokynům nerozumíte nebo máte obavy o svou bezpečnost, doporučujeme vám, abyste si pro instalaci najali zkušeného instalatéra. Vzhledem k hmotnosti a velikosti tohoto výrobku rozhodně doporučujeme, aby jej instalovaly 2 osoby.

Doufáme, že se vám váš nová digestoř bude líbit.

Obecné pokyny

Zajistěte, aby byl obal zlikvidován způsobem šetrným k životnímu prostředí.

Před použitím spotřebiče si pečlivě přečtěte tento návod. Obsahuje důležité informace o vaší bezpečnosti, instalaci, uvedení do provozu, čištění a péči o varnou desku.

Pokyny uchovávejte na bezpečném místě.

Nepoužívejte poškozený spotřebič.

Spotřebič je určen pouze pro použití v domácnostech a není určen pro použití ve stravovacích zařízeních.

Instalace a provoz se smí provádět pouze v souladu s informacemi uvedenými v tomto návodu.

Naše spotřebiče odpovídají zákonným předpisům pro domácí elektrické spotřebiče a jejich opravy smí provádět pouze oprávněný personál. Kromě nebezpečí plynoucích z neodborné manipulace upozorňujeme, že neodborné zásahy vedou ke ztrátě záruky.

Zásobovací sada

• Krbové těleso včetně LED osvětlení / motoru / ovládání / tukového filtru
• Teleskopický krb
• Převodovka ø150 mm / ø120 mm
• Upevňovací materiál
• Návod k obsluze

Technické vlastnosti

Příkon

• Příkon připojení ve wattech 206 W
• Z toho osvětlení (LED) 2x 3W
• Napětí ve voltech 220-240 V
• Maximální výkon ventilátoru 1000m³/h

Rozměry

• Výška v cm 25cm
• Šířka v cm 60 cm
• Hloubka v cm 30-45 cm
• Výstup odsávaného vzduchu v mm ø150mm
• Čistá hmotnost v kg cca 7,5 kg

Kompletace

• Připojení s bezpečnostní zástrčkou
• 3stupňové ovládání
• LED osvětlení (2x 3 W)
• Tukový filtr (lze mýt v myčce nádobí)
• Vhodné pro recirkulaci a odsávání vzduchu

bezpečnostní pokyny

napájení

Připojení se provádí pomocí pevného kabelu s uzemňovací zástrčkou.

Pokud je vyžadováno trvalé připojení, smí digestoř instalovat pouze elektrikář registrovaný u příslušného úřadu pro elektrickou energii.

Na straně instalace musí být použito odpojovací zařízení (to zahrnuje pojistky, stykače a jistič podle VDE 0730, § 7, část 1).

Použití v režimu odtahu

Pro zajištění optimálního výkonu s odváděným vzduchem doporučujeme následující opatření:

• Krátká přímá trubka pro výstup vzduchu
• Co nejméně ohybů potrubí
• Uložení větracího potrubí s vyloučením ostrých rohů
• Maximální možný průměr potrubí

Nedodržení těchto bodů může mít za následek výrazné snížení výkonu a možné zvýšení provozního hluku. To by nemělo být považováno za poruchu zařízení.

Kromě toho není přípustné vypouštět odpadní vzduch do komínů používaných jiným způsobem nebo do jiných typů větracích potrubí. Měl by se používat pouze k odvádění vzduchu z digestoře.

Pokud je odsávaný vzduch odváděn do nefunkčního komína, doporučujeme získat povolení příslušného kominíka.

Obecně platí, že u všech odtahových potrubí je nutné dodržovat úřední předpisy. Při provozu digestoře zajistěte dostatečný přívod vzduchu.

Používání digestoře a spotřebičů s otevřeným ohněm, jako jsou plynová, olejová nebo uhelná kamna, ve stejné místnosti je omezeno vnitrostátními právními předpisy. Doporučujeme poradit se s kominíkem nebo místním stavebním úřadem a vyžádat si jeho povolení.

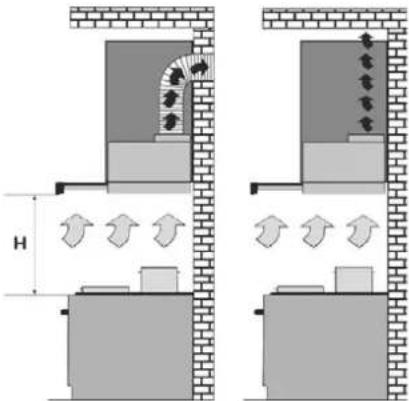

minimální vzdálenosti

Vzdálenost k elektrické varné desce

Mezi elektrickou varnou deskou a spodní hranou digestoře musí být vzdálenost nejméně 600 mm.

Vzdálenost k plynovému sporáku

Mezi plynovym sporákem (horním okrajem pánve) a spodním okrajem digestoře musí být dodržena vzdálenost nejméně 700 mm.

Dbejte na to, aby byly hořáky během provozu vždy zakryté, aby nedošlo k poškození spotřebiče nadměrným teplem.

Při fritování pod digestoří musí být spotřebič používaný k fritování po celou dobu provozu pod dohledem.

Olej ve fritéze se může vlivem přehřátí samovolně vznítit. Při použití starého a znečištěného oleje k tomu může dojít ještě snadněji.

Zdůrazňujeme, že přehřátí může vést k požáru. Kromě toho jasně zdůrazňujeme, že vaření flambovaných pokrmů pod digestoří není dovoleno.

Pro provádění jakýchkoli prací na digestoře, a to i při výměně žárovky, musí být digestoř bez napětí (vypněte jistič nebo vyjměte pojistku ze zásuvky). Je také důležité dodržovat intervaly výměny a čištění filtrů.

Při jejich ignorování hrozí akutní nebezpečí požáru v důsledku usazování mastnoty!

Tipy pro úsporu energie

Jídlo vždy vařte, ohřívejte a udržujte teplé v hrncích nebo pánvích se zavřenými pokličkami.

Spotřebič vypněte ihned po ukončení vaření nebo použijte funkci odloženého vypnutí, je-li k dispozici.

Po skončení vaření vypněte osvětlení spotřebiče.

Velikost nádobí musí odpovídat průměru použitých hořáků.

Nejvyšší otáčky motoru používejte pouze při vysoké koncentraci výparů z vaření.

Pravidelně čistěte tukové filtry, abyste zlepšili účinnost spotřebiče.

Filtry na dřevěné uhlí (pokud jsou používány v režimu recirkulace) by měly být pravidelně vyměňovány v souladu s doporučeními výrobce.

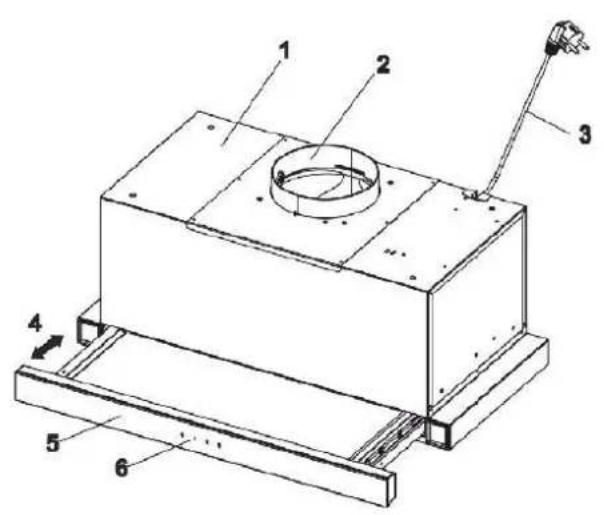

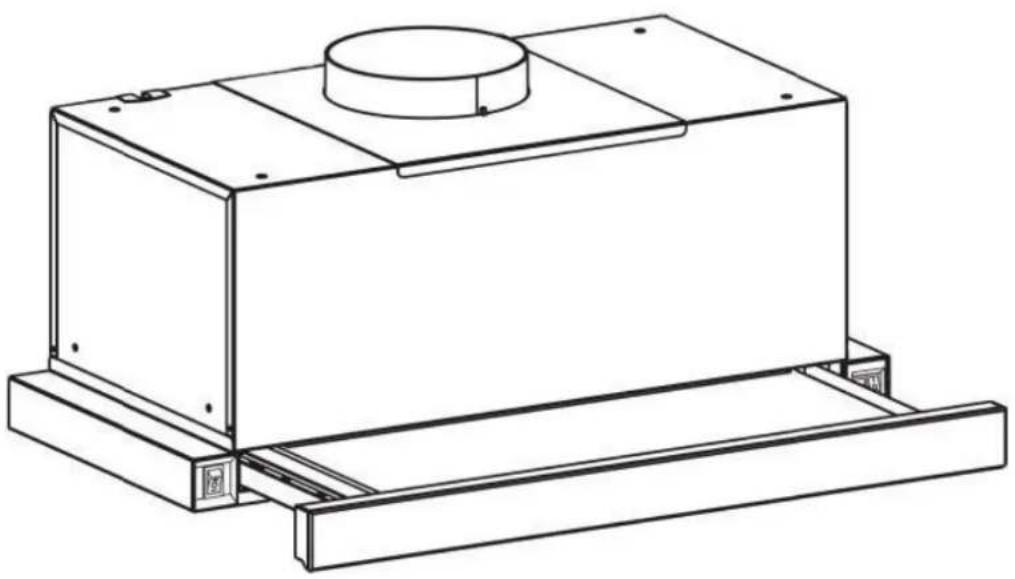

Prvky digestoře

Digestoř se skládá z následujících částí

1. Těleso digestoře
2. Převodovka
3. Napájecí kabel se zástrčkou
4. Posuvný panel
5. Přední panel

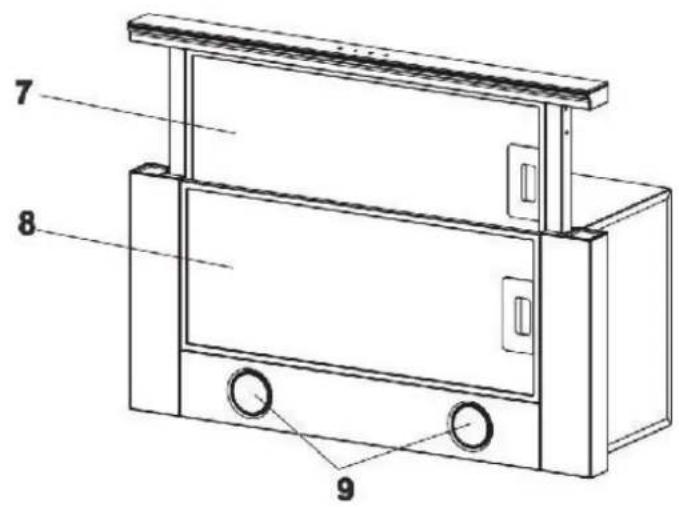

7 8 9

1. Dotykový ovládací displej
2. Vnitřní tukový filtr
3. Externí tukový filtr
4. LED osvětlení

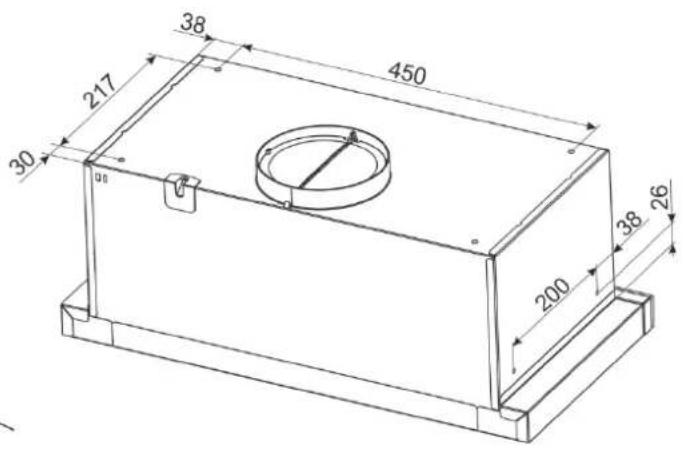

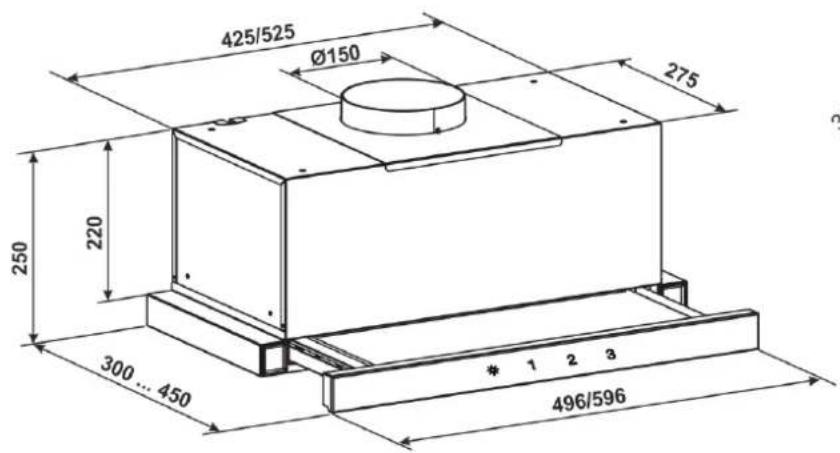

Rozměrové výkresy

425/525 Ø150 275 250 220 300... 450 * 1 2 3 496/596

38 217 450 30 200 38 26

Montáž

1. Kontrolování

Před instalací je nutné zařízení zkontrolovat. Kromě kontroly vnějších poškození, která lze rozpoznat zvenčí, je třeba provést funkční zkoušku. Vyjměte přístroj z obalu, zbavte jej všech obalových materiálů a položte jej zadní stranou na podlahu/stůl. Po připojení k elektrické síti zkontrolujte osvětlení a funkci jednotlivých stupňů. Při kontrole se ujistěte, že je zásuvka otevřená.

2. Příprava

Digestoř musí být instalován ve skřínce. Doporučujeme skřínku odstranit ze stěny, aby se usnadnila instalace a umožnil se k ní snadnější přístup. Ve spodní části skřínky vyřízněte otvor odpovídající rozměrům digestoře. Hloubka tohoto otvoru je 290 mm. Šířka je 440 mm nebo 540 mm v závislosti na modelu. Otvor by měl být co nejblíže středu.

V žádném případě nesmí spodní panel přesahovat spodní část povrchu nábytku. Nejlepší je, když jsou digestoř a dno skříňky v jedné rovině. Je však třeba dbát na to, aby zbývající montážní rám měl tloušťku nejméně 20 mm, aby neovlivňoval stabilitu skříňky.

Skřín je namontována na meziplášť, který je umístěn ve vhodné výšce. Vzdálenost od spodního okraje skříně ke spodnímu okraji mezilehlé desky musí být 204 mm. V této desce musí být na vhodném místě vyříznut otvor o průměru 150 mm, aby bylo možné odvádět odpadní vzduch. Doporučuje se tento otvor mírně zvětšit, aby se vyrovnaly nepřesnosti měření.

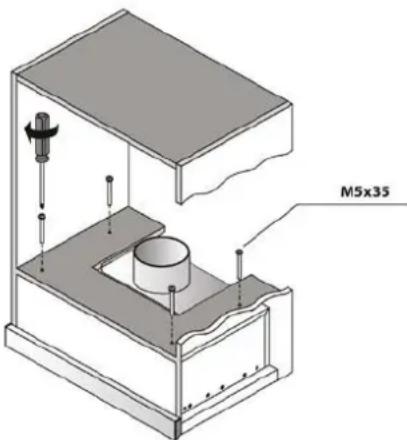

Digestoř je připevněn ke 4 montážním otvorům se závitem, které je třeba vyměřit a vyvrtat v meziplášti. Digestoř lze poté přišroubovat k horní části mezipláště.

3. Instalace

Po dokončení těchto přípravných úkonů nasadťe plastový adaptér na výstup vzduchu odsavače, vložte odsavač do otvoru uvnitř odsavače a přišroubujte jej na místo.

Poté provedte připojení vzduchového okruhu ve skříni pro odváděný vzduch. Pokud jste skříňku kvůli instalaci odstranili ze zdi, můžete ji nyní namontovat. Nakonec připojte odsavač par k elektrické zásuvce.

Operace

Instalace a výměna filtru s aktivním uhlím

V režimu recirkulace doporučujeme použít filtr s aktivním uhlím, který odstraní nepříjemné pachy a plyny. Filtr s aktivním uhlím se skládá ze dvou kazet naplněných aktivním uhlím, které se instalují vlevo a vpravo od vstupních otvorů motoru (viz obrázek).

Při instalaci uhlíkových filtrů postupujte podle následujících pokynů.

1. Nejprve vyjměte kovové tukové filtry.
2. Umístěte filtry s aktivním uhlím na obě strany ventilátoru před vstupní otvory.
3. Uprostřed filtrů je zásuvka a na ventilátoru odpovídající vložka.
4. Když je filtr správně nasazen, můžete jej na místě zajistit mírným otáčivým pohybem.
5. na místě vyměňte tukový filtr.

Uhlíkový filtr vhodný pro tento model se nazývá GE15.

M5x35

Kovové tukové filtry

Výše zmíněné tukové filtry jsou umístěny před motorem a pohl cují mastné složky z výparů z vaření. Lze je mýt v myčce nádobí a měly by se čistit každých 14 dní (alespoň jednou měsíčně). Příliš dlouhé intervaly mezi čištěním vedou k ucpání filtru a v důsledku toho ke snížení výkonu.

Mytí v myčce nádobí

Tukové filtry v digestoře lze mýt v myčce nádobí (55 °C). Může však dojít k mírnému zabarvení kovu. Toto zabarvení nemá vliv na funkci tukového filtru a není důvodem k reklamaci. Filtry vkládejte do myčky volně, aniž byste je ohýbali nebo mačkali. UPOZORNĚNÍ: Velmi znečištěné tukové filtry nemyjte s jiným nádobím.

Ruční čištění

Při ručním čištění tukové filtry nejprve důkladně namočte do horké vody, poté je dobře vykartáčujte a velmi dobře opláchněte čistou vodou. Poté vodu vypustte. Nepoužívejte agresivní čisticí prostředky obsahující kyseliny nebo zásady. V případě velmi odolných skvrn můžete použít komerčně dostupné spreje na odstraňování mastnoty.

1 2 3 stupni výkonu

Ovládá se pomocí třístupňového dotykového ovládání na skleněném čelním panelu.

1, 2 a 3 zapínají motor na příslušném stupni výkonu. Opětovným dotykem nastaveného stupně výkonu se motor vypne.

Políčko vlevo zapíná a vypíná LED osvětlení.

Varnou desku lze ovládat také pomocí dodaného dálkového ovládání.

Časovač/automatické zapnutí

Digestoř má funkci automatického vypnutí (5 minut). Aktivujete ji stisknutím a podržením požadovaného stupně výkonu po dobu 5 sekund. Poté se spustí časovač a po 5 minutách automaticky vypne motor a osvětlení.

Dálkové ovládání

1 2 3 4 5 6

Dálkový ovladač ovládá příslušné funkce. Tlačítka 4 a 5 a tlačítko 1 zapínají digestoř. Tlačítkem 1 se digestoř během provozu vypíná. Tlačítko 2 zapíná a vypíná osvětlení. Tlačítko 6 slouží k aktivaci časovače a jeho nastavení, jak je popsáno výše. tlačítko 3 u tohoto spotřebiče nefunguje (nemá automatický režim).

Čištění a údržba

• Chcete-li spotřebič vyčistit, odpojte jej od napájení.
• Očistěte vnější část jemným čisticím prostředkem. Nepoužívejte ostré čisticí prostředky, kartáče ani hadříky.
• Na skleněné povrchy můžete použít běžný čisticí prostředek na sklo.

Je důležité dodržovat intervaly výměny a čištění filtrů. Jejich nedodržení může mít za následek požár způsobený nahromaděným tukem.

Likvidace přepravních obalů

Obal chrání zařízení před poškozením během přepravy. Obalové materiály byly vybrány v souladu s hledisky ekologické šetrnosti a recyklace, a proto jsou recyklovatelné. Vrácení obalů do koloběhu materiálů šetří suroviny a snižuje množství odpadu. Obaly od vás převezme zpět váš specializovaný prodejce.

Části obalu (např. fólie, polystyren) mohou být nebezpečné pro děti. Hrozí nebezpečí udušení! Části obalů uchovávejte mimo dosah dětí a co nejdříve je zlikvidujte.

Utilizace starého spotřebiče

Staré elektrické a elektronické spotřebiče často obsahují cenné materiály. Obsahují však také škodlivé látky, které byly nezbytné pro jejich fungování a bezpečnost. Ve zbytkovém odpadu nebo při nesprávném zacházení mohou být škodlivé pro lidské zdraví a životní prostředí. Z tohoto důvodu nikdy nevyhazujte staré spotřebiče do domovního odpadu. Místo toho využijte sběrné

Pokud máte jakékoli dotazy nebo problémy, obraťte se na náš tým podpory.

Připravte si sériové číslo a název modelu spotřebiče. Sériové číslo najdete na výrobním štítku uvnitř digestoře.

Vyhrazujeme si právo na změny designu v důsledku technického vývoje našich výrobků.

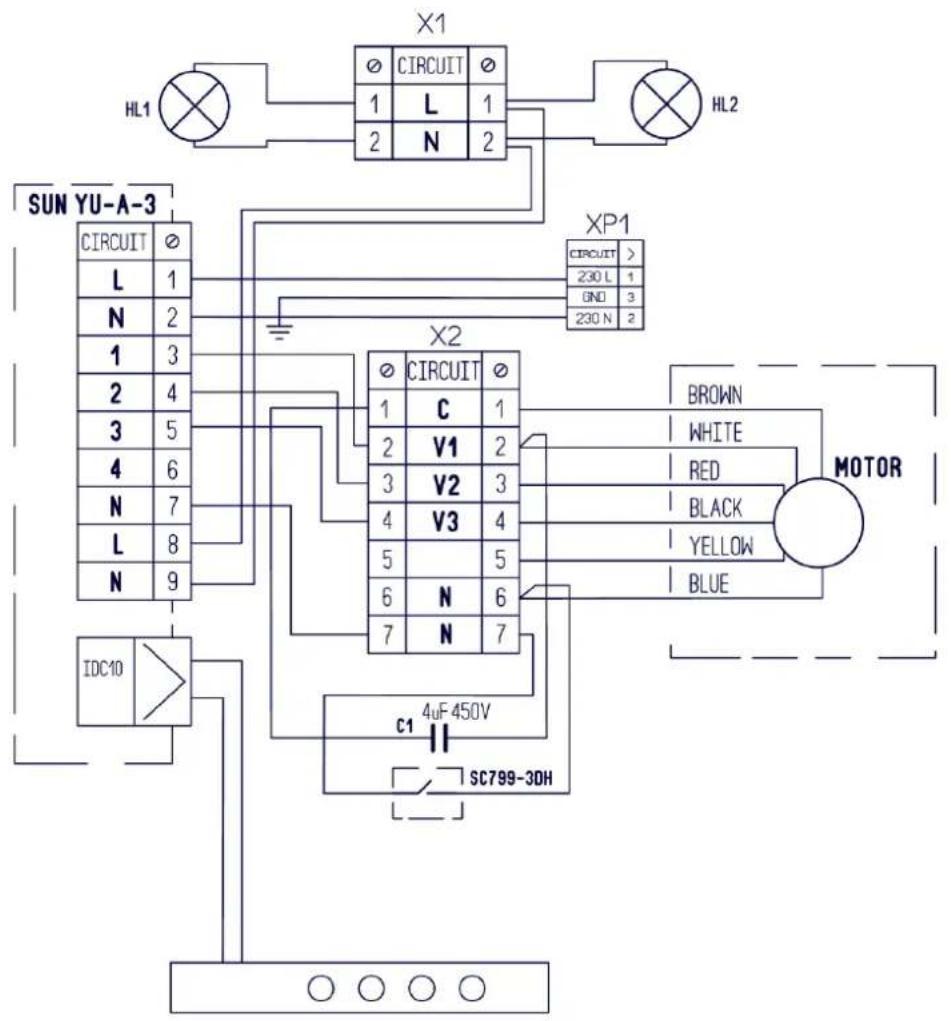

Schéma zapojení pro model GCH B 117 PRIME N

X1 HL1 CIRCUIT 1 L 1 2 N 2 HL2 SUN YU-A-3 CIRCUIT L 1 N 2 1 3 2 4 3 5 4 6 N 7 L 8 N 9 X2 CIRCUIT 1 C 1 2 V1 2 3 V2 3 4 V3 4 5 5 6 N 6 7 N 7 BROWN WHITE RED BLACK YELLOW BLUE MOTOR IDC10 c1 4uF 450V SC799-30H

ŘEŠENÍ MOŽNÝCH PROBLÉMŮ

	Zkontrolujte, zda je elektrické připojení pevné	Zkontrolujte, zda je motor zapnutý	Zkontrolujte, zda je vypínač žárovky zapnutý	Zkontrolujte, zda je hliníkový filtr čistý (mytí filtru je třeba provést aspoň jednou za 1,5 až 2 měsice)	Zkontrolujte, zda je v elektrické zásuvce provozní napětí	Zkontrolujte, zda jsou žárovky funkční	Zkontrolujte stav horního vzdušného vývodu	Zkontrolujte stav uhlíkového filtru (výměnu filtru je třeba provést aspoň jednou za 3 až 4 měsice)
Digestoř není funkční
Žárovka není funkční
Snížená produktivita digestoře				[CYBW]
Zvětšená hlučnost digestoře
Slabý odvod vzduchu v režimu recirkulace
