NÁVOD K OBSLUZE SHE5AC2005 SHE

Důležité informace k bezpečnosti, místu instalace a elektrickému připojení		59 – 60
Recyklace, likvidace, prohlášení o shodě		60
Rozsah dodávky		61
Popis přístroje		61
Uvedení do provozu		62
	Před prvním uvedením do provozu	62
	Instalace	63
	Naplnění nádrže na vodu	63
	Chladicí akumulátory	63
Nastavení funkcí		64
	Zapnutí přístroje a nastavení rychlostí	64
	Vypnutí přístroje	64
	Swing	64
	Cool	64
Tipy pro správné použití		65
Údržba a čištění		65
	Čištění prachového filtru	65
	Čištění nádrže na vodu	66
	Čištění krytu	66
Činnosti k začátku / konci sezóny		67
Odstranění problémů		67
Technické informace		67
Záruka		68

PŘEDTÍM NEŽ ZAČNETE S INSTALACÍ, OBSLUHOU NEBO ÚDRŽBOU PŘEČTĚTE SI PROSÍM PEČLIVĚ NÁVOD K OBSLUZE. CHRAŇTE SEBE I DRUHÉ DODRŽOVÁNÍM BEZPEČNOSTNÍCH UPOZORNĚNÍ. NERESPEKTOVÁNÍ INSTRUKCÍ MŮŽE VÉST K ÚJMĚ NA ZDRAVÍ A/NEBO VĚCNÝM ŠKODÁM A/NEBO ZTRÁTĚ ZÁRUČNÍCH NÁROKŮ!

DÜLEŽITÉ INFORMACE K BEZPEČNOSTI, MÍSTU INSTALACE A ELEKTRICKÉMU PŘIPOJENÍ.

Přístroj používejte výlučně v souladu se směrnicemi v návodu k obsluze. Každé další použití, které není výrobcem doporučeno, může vést k požáru, úderu elektrickým proudem a újmě na zdraví.

1. Tento přístroj je určen výlučně k chlazení obytných prostor v domácnostech a nesmí se použít pro žádný další účel.
2. Přístroj není vhodný pro trvalý a přesný provoz a neměl by se používat pro chlazení elektrických systémů (např.: v serverovnách).
3. Odstraňte obal a přesvědčte se, že není přístroj poškozen. V případě pochybnosti přístroj nepoužívejte a kontaktujte servis nebo svého prodejce.
4. Vykazuje-li přístroj defekt, vypněte jej a kontaktujte svého prodejce nebo zákaznickou horkou linku
5. Pokud je poškozen napájecí kabel, musí jej pro vyloučení všech možných rizik vyměnit výrobce nebo autorizovaný servis.
6. Pro eventuální opravy se obraťte vždy a výlučně na pobočku zákaznického servisu autorizovanou výrobcem. Pobočky zákaznického servisu zjistíte na www.she.at.
7. Před připojením k síti musíte zkontrolovat, zda typ proudu a síťové napětí souhlasí s údaji typového štítku přístroje.
8. Elektrická zásuvka, do které se přístroj připojuje, nesmí být defektní nebo volná a musí bý vhodná pro nutné zatížení proudem a především spolehlivě uzemněná. V případě pochybností nechte svou elektrickou instalaci prověřit kvalifikovaným elektrikářem.
9. Zamezte použití prodlužovacího kabelu, protože by se mohl přehřát a zapříčinit požár.
10. Vlastnosti tohoto přístroje je zakázáno jakýmkoliv způsobem upravovat nebo měnit a musíte používat pouze výrobcem doporučené náhradní díly a díly příslušenství (nerespektování vede k ztrátě záruky a poskytnutí záručního plnění).
11. Děti si s přístrojem nesmí hrát.
12. Nenechte děti, aby si hrály s obalem – PŘI SPOLKNUTÍ DROBNÝCH DÍLŮ HROZÍ NEBEZPEČÍ UDUŠENÍ!
13. Děti mladší 8 let a osoby s omezenými fyzickými, psychickými, smyslovými nebo duševním schopnostmi jakož i nedostatkem zkušeností a znalostí smí tento přístroj používat pouze, pokud jsou pod přiměřeným dozorem a byly detailním způsobem poučeny o bezpečném použití přístroje, jakož i o hrozících nebezpečích.
14. Přístroj neprovozujte bez dozoru. Pokud chcete místnost opustit, přístroj vždy vypněte.
15. Sítový kabel nepřekruťte a nezlomte.
16. Nepoužívejte přístroj pokud máte mokré ruce.
17. Přístroj nepoužívejte venku.
18. Přístroj nikdy nezakrývejte.
19. Přístroj v žádném případě neprovozujte v prostorech, kde se vyskytuje plyn, oleje nebo síra.
20. Přístroj nepoužívejte v blízkosti vody nebo při silné vlhkosti, např. ve vlhkých sklepích, vedle bazénů, van na koupání nebo sprch. Dejte pozor, aby do přístroje nevnikla voda.
21. Neinstalujte přístroj nikdy v blízkosti tepelných zdrojů (např. vedle topných zařízení) a zamezte přímému slunečnímu ozáření.
22. Dodržte minimální vzdálenost 50cm od hořlavin (např. alkohol) nebo nádob pod tlakem (např. spreje).

23. Nestavte na přístroj žádné těžké nebo horké předměty.

24. Přístroj postavte na stabilní a rovný podklad.

25. Nestrkejte nikdy do prístroje prsty, tužky nebo jiné předměty a dejte pozor, aby vstup a výstup vzduchu nebyl ničím blokován.
26. Vodu pravidelně vyměňujte.
27. Nádrž na vodu naplňte vždy nad minimum a nikdy přes maximum.
28. Pokud chcete s přístrojem pohybovat, dejte vždy pozor na to, aby byly zajišťovací brzdy povoleny.
29. Nepohybujte přístrojem rychle, pokud je v nádrži na vodu voda, abyste zamezili vylití nebo vystříknutí vody.
30. Abyste zamezili vysoké vlhkosti vzduchu, nepoužívejte prístroj v režimu „COOL“ delší dobu uzavřeném prostoru bez větrání.
31. Chladicí akumulátory nejsou hračka - zamezte přístupu dětí a zvířat.
32. Nepokoušejte se nikdy chladicí akumulátory otevřít. Kapalina uvnitř může být zdraví škodlivá.
33. Pokud prístroj nepoužíváte, vytáhněte zástrčku a vyprázdněte nádrž na vodu.
34. Před vytažením sít'ové zástrčky přístroj vždy vypněte.
35. Pro odpojení přístroje ze sítě, netahejte nikdy za síťový kabel. Pro vytažení síťového kabelu táhněte vždy za zástrčku.
36. Pro vyloučení úderu elektrického proudu nesahejte nikdy na zástrčku pokud máte mokré ruce.

Pokud přístroj nebudete používat, uložte jej ve svislé poloze na bezpečném, suchém a pro děti nepřístupném místě a nezakrývejte jej plastovým obalem.

1. Udržujte přístroj v dobrém stavu prováděním odpovídajícího čištění a údržby. Pokud máte I údržbě dotazy, můžete kontaktovat výrobcem autorizovaný servis/zákaznickou horkou linku.

RECYKLACE

Obalové materiály lze recyklovat. Proto je doporučeno, tyto obaly předat jako vytříděn odpad k recyklaci.

LIKVIDACE

Symbol „přeškrtnuté popelnice” vyžaduje samostatnou likvidaci starých elektrických a elektronických přístrojů (WEEE). Elektrické a elektronické přístroje mohou obsahovat nebezpečné a pro životní prostředí škodlivé látky. Nelikvidujte je proto s netříděným domovním odpadem, ale předejte je do určené sběrny starých elektrických a elektronických přístrojů. Tím přispějete k ochraně zdrojů a životního prostředí.

Pro další informace se obrat'te prosím na svého prodejce nebo místní správní orgány.

PROHLÁŠENÍ O SHODĚ

Tímto potvrzujeme, že tento výrobek odpovídá základním požadavkům, předpisům a směrnicím EU.

Podrobné prohlášení o shodě je kdykoliv k nahlédnutí na následujícím odkazu: www.she.at/downloads/doc/she5ac2005.pdf

Omyly a technické změny vyhrazeny.

ROZSAH DODÁVKY

V rozsahu dodávky ochlazovače vzduchu SHE obdržíte:

• 1x ochlazovač vzduchu
• 4x transportní kolečko
• 2x chladicí akumulátor
• 1x návod k obsluze

POPIS PŘÍSTROJE

Označení jednotlivých dílů

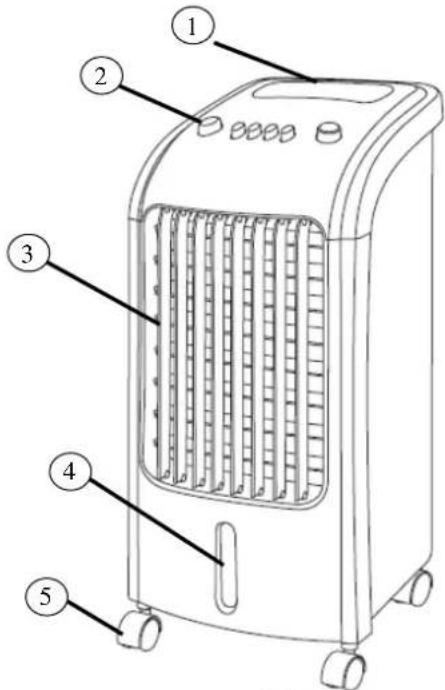

PŘEDNÍ STRANA:

1. Rukojet'
2. Ovládací tlačítka
3. Mřížka výstupu vzduchu
4. Ukazatel hladiny vody
5. Transportní kolečka

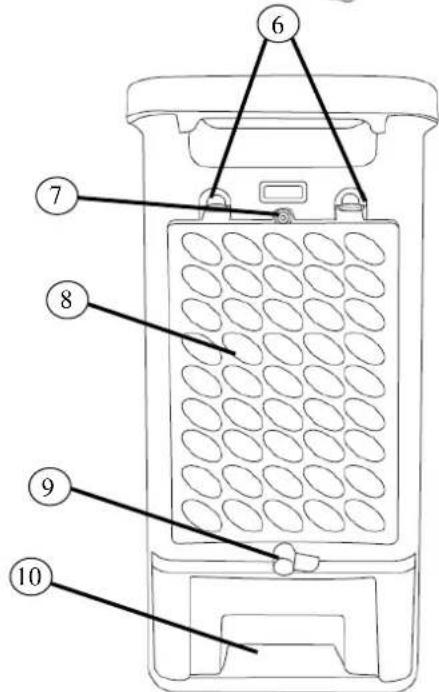

1. Spony krycí mřížky
2. Pojistný šroub
3. Krycí mřížka + Prachový filtr
4. Bezpečnostní pojistka
5. Nádrž na vodu

6 7 8 9 10

Seite 61 von 123

UVEDENÍ DO PROVOZU

PŘED PRVNÍM UVEDENÍM DO PROVOZU

Vybalení přístroje

1. Otevřete krabici a vyjměte přístroj.
2. Odstraňte z přístroje kompletně obalový materiál.
3. Rozviňte kompletně síťový kabel a dejte přitom pozor, aby se nepoškodil.

Transportní kolečka

Pro snadnější transport je přístroj opatřen transportními kolečky. Dodatečně jsou dvě kolečka opatřena zajišťovací brzdou, aby byla zaručena stabilní instalace.

1. Po pečlivém vybalení přístroje vsad'te transportní kolečka do příslušných výřezů na spodní straně přístroje.
2. Pro nastavení zajišťovacích brzd nastavte páky následovně: STLAČENÍ DOLŮ → Fixování brzdy ZATAŽENÍ NAHORU → Uvolnění brzdy

Odstranění přepravní pojistky v nádrži na vodu

Vodní čerpadlo je na spodku nádrže na vodu fixováno v pojistném držáku, který je dodatečně opatřen přepravní pojistkou, kterou můžete odstranit.

1. Bezpečnostní pojistku posuňte nad nádrž na vodu nahoru, abyste mohli nádrž vytáhnout.
2. Prořízněte přepravní pojistku, která se nachází nad vodním čerpadlem a odstraňte ji z pojistného držáku.
3. Nyní můžete v případě potřeby čerpadlo uvolnit z držáku, abyste mohli nádrž na vodu úplně vyjmout z ochlazovače vzduchu.

INSTALACE

Při instalaci postupujte dle následujících bodů.

1. Postavte přístroj na rovný pevný podklad a nastavte zajišťovací brzdy, aby byl přístroj stabilně instalován.
2. Vzdálenost od stěny nebo jiných objektů musí být minimálně 50 cm.
3. Před použitím přístroje se přesvědčte, že jak vstup vzduchu tak i výstup vzduchu jsou bez překážek a nejsou blokovány.
4. Připojte přístroj do uzemněné zásuvky.

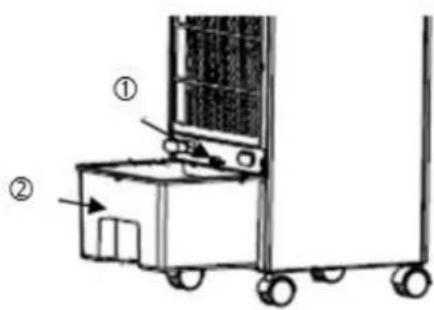

NAPLNĚNÍ NÁDRŽE NA VODU

Při plnění nádrže na vodu dejte pozor na následující:

1. Bezpečnostní pojistku posuňte nad nádrž na vodu ① nahoru, abyste mohli nádrž vytáhnout.

2. Naplňte nádrž na vodu čistou vodou a dejte přitom pozor na ukazatel hladiny na přední straně nádrže na vodu ②:

3. Značka MIN → Aby čerpadlo mohlo správně pracovat, musí být nádrž na vodu naplněna nad značku MIN

4. Značka MAX → Nádrž na vodu nesmí být naplněna nad značku MAX, protože jinak by voda mohla vniknout do vnitřku přístroje a poškodit tak

5. Zajistěte, aby nádrž na vodu nebyla z vnějšku vlhká nebo mokrá a eventuálně ji otřete.

6. Následně nádrž na vodu zasuňte opatrně opět do ochlazovače vzduchu a otočte bezpečnostní pojistku zpět.

V rozsahu dodávky obdržíte dva chladicí akumulátory, které lze vložit do nádrže na vodu, aby se docílilo dalšího chladicího efektu.

Při použití chladicích akumulátorů respektujte následující:

1. Chladicí akumulátory vložte před použitím na minimálně 3-4 hodiny do mrazáku.

2. Při vložení chladicích akumulátorů do nádrže dejte pozor na to, aby nebyla překročena značka MAX.

UPOZORNĚNÍ

Do nádrže na vodu můžete nasypat i kostky ledu.

Přitom dejte pozor na to, aby nebyla překročena značka MAX.

POZOR

Nepokoušejte se nikdy chladicí akumulátory otevřit. Kapalina uvnitř může být zdraví škodlivá.

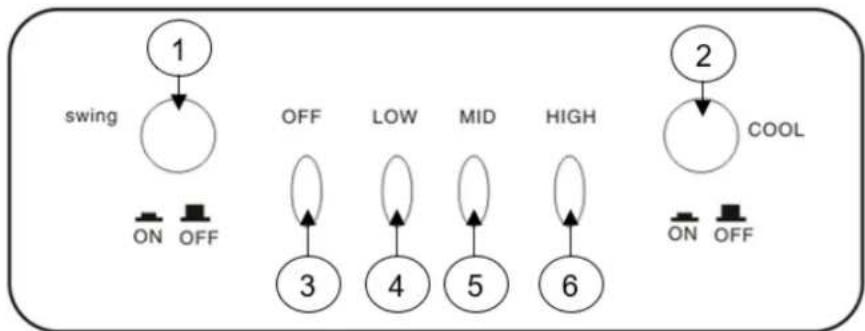

NASTAVENÍ FUNKCÍ

ZAPNUTÍ PŘÍSTROJE A NASTAVENÍ RYCHLOSTÍ

- Pro zapnutí přístroje a současně nastavení rychlosti ventilátoru použijte prosím následující tlačítka:

◦ ④ LOW → Nastavení nejnižšího stupně ventilátoru
○ ⑤ MID → Nastavení středního stupně ventilátoru
◦ ⑥ HIGH → Nastavení nejvyššího stupně ventilátoru

VYPNUTÍ PŘÍSTROJE

• Pro vypnutí přístroje použijte prosím tlačítko ③ OFF.

SWING

• Pro nastavení funkce SWING použijte prosím tlačítko ① SWING.
- Opakovaným stisknutím tlačítka ① SWING funkci deaktivujete.

UPOZORNĚNÍ

Pomocí této funkce je vyfukovaný vzduch rozdělován nalevo a napravo.

Tím dosáhnete horizontálního rozdělení vzduchu v místnosti.

COOL

• Jakmile stisknete toto tlačitko, začne prístroj čerpat vodu, aby se tak vytvořil studený a vlhký vzduch, který je následně vyfukován z prístroje.
  • Pro nastavení funkce SWING stiskněte prosím tlačítko ② COOL.
• Opakovaným stisknutím tlačítka ② COOLfunkci deaktivujete.

TIPY PRO SPRÁVNÉ POUŽITÍ

Zde naleznete některé pokyny pro dosažení optimálního výkonu ochlazovače vzduchu:

Chraňte místnost závěsy, žaluziemí nebo roletami před slunečním světlem. Tak ušetříte energii.
Nepokládejte na přístroj žádné předměty a nezakrývejte výstup vzduchu.
Zachovejte mřížky volné.
Přesvědčte se, že v místnosti nejsou v provozu žádné tepelné zdroje.
Přístroj nikdy nepoužívejte ve velmi vlhkých prostorech (např. prádelnách).
Přístroj nepoužívejte venku.
Přesvědčte se, že přístroj stojí na pevné podlaze, a že jsou zajišt’ovací brzdy nastavené.

ÚDRŽBA A ČIŠTĚNÍ

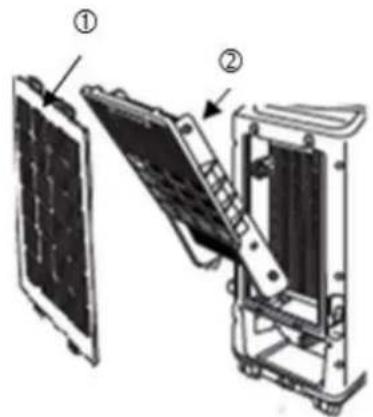

ČIŠTĚNÍ PRACHOVÉHO FILTRU

Pro zajištění efektivní funkce ochlazovače vzduchu byste měli prachový filtr po každém týdnu provozu vyčistit.

1. Před čištěním přístroj vypněte, počkejte následně několik minut a potom pro odpojení přístroje ze sítě, vytáhněte zástrčku.

2. Odšroubujte pojistný šroub na zadní ① straně přístroje a stiskněte spony, abyste mohli odebrat krycí mřížku.

3. Následně z prístroje vyjměte dole umístěný prachový filtr ②.

4. Pro odstranění prachu, nahromaděného ve filtru použijte vysavač.

5. Je-li filtr velmi znečištěný, ponořte jej do teplé vody a několikrát jej propláchněte – teplá voda by neměla překročit 40°C.

6. Po umytí nechte filtr dobře oschnout a teprve potom jej vsad'te zpět do přístroje.

7. Připevněte zpět krycí mřížku a zašroubujte do krytu pojistný šroub.

Přístroj nikdy nepoužívejte bez filtru.

ČIŠTĚNÍ NÁDRŽE NA VODU

Během používání se doporučuje čištění nádrže na vodu po každých 2-3 týdnech.

1. Bezpečnostní pojistku posuňte nad nádrž na vodu nahoru, abyste mohli nádrž vytáhnout.
2. Následně uvolněte vodní čerpadlo z pojistného držáku a vyjměte nádrž na vodu kompletně z přístroje.
3. Vyčistěte nádrž jak zvenku, tak i zevnitř měkkým hadrem, namočeným předtím do mýdlové vody.
4. Následně nádrž opláchněte teplou a čistou vodou.
5. Před novým naplněním nechte nádrž kompletně vyschnout a vložte následně vodní čerpadlo opět do pojistného držáku.

ČIŠTĚNÍ KRYTU

Před čištěním přístroj vypněte, počkejte následně několik minut a potom pro odpojení přístroje ze sítě, vytáhněte zástrčku.

Vyčistěte přístroj mírně vlhkým hadrem a následně jej otřete suchým hadrem.

• K čištění přístroje nepoužívejte nikdy benzín, alkohol nebo ředidla – mohlo by to být nebezpečné.
• Na ochlazovač vzduchu nestříkejte žádné insekticidy nebo podobné prostředky.

ČINNOSTI K ZAČÁTKU / KONCI SEZÓNY

ČINNOSTI KE KONCI SEZÓNY

• Vypněte přístroj a vytáhněte sít'ovou zástrčku.
- Vyprázdněte a vyčistěte pečlivě nádrž na vodu.
- Vyčistěte filtr a opět jej po osušení vsad'te zpět (viz část „Čištění prachového filtru“).
- Zabalte přístroj a uložte jej na chladném, suchém místě.

KONTROLY K ZAČÁTKU SEZÓNY

• Zkontrolujte, zda je napájecí kabel v pořádku a zda je uzemnění funkční.
• Dodržujte co nejpřesněji instalační a bezpečnostní pokyny.

ODSTRANĚNÍ PROBLÉMŮ

Předtím, než zkontaktujete naši zákaznickou horkou linku / servis, zkontrolujte prosím, zda nelze poruchu odstranit na základě níže uvedených pokynů.

PROBLÉM	MOŽNÁ PŘÍČINA	ŘEŠENÍ
Ochlazovač vzduchu se nezapíná.	Použili jste nesprávné tlačitko.	Vezměte prosím na vědomí, že lze přístroj zapnout tlačitky nastavení rychlosti.
	Výpadek proudu	Vyčkejte obnovy dodávky proudu.
	Přístroj není připojen k elektrické síti.	Připojte přístroj k elektrické síti/zastrčte zástrčku do zásuvky, vyčkejte 30 minut!
Ochlazovač vzduchu pracuje pouze krátkou dobu.	Nádrž na vodu je prázdná.	Naplňte nádrž na vodu.
	Výstup vzduchu je něčím zablokován.	Zkontrolujte a odstraňte všechny překážky, blokující proud vzduchu.
Během provozu se v místnosti vyskytuje nepříjemný zápach.	Vzduchový filtr nebo nádrž na vodu znečištěny.	Vyčistěte vzduchový filtr a/nebo nádrž na vodu dle popisu.
Přístroj je velmi hlučný.	Podlaha na které ochlazovač vzduchu stojí, není rovná.	Postavte ochlazovač vzduchu na jiné místo.

Technické informace
Sit'ové napětí	220V~240V
Frekvence	50 Hz
Jmenovitý příkon	80W
Kapacita nádrže na vodu	3 l
Označení	Symbol	Hodnota	Jednotka
Maximální rychlost vzduchu	V	8,5	m/s
Příkon ventilátoru	P	80	W
Cirkulace vzduchu	SV	270	(m3/h)W
Ventilátor - Úroveň akustického výkonu	LWA	65	dB(A)
Spotřeba ve Standby režimu	PSB	0	W
Rozměry
Rozměry výrobku:	240 x 260 x 570 mm
Hmotnost:	4,4 kg
Kontaktní adresy pro další informace a servisní linka:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WienTel: [phone] – 0Servisní linka: [phone] – 502www.she.atFB čís.: 236974 t / FB soud: Wien

ZÁRUKA

Koupí tohoto kvalitního produktu společnosti SHE jste se rozhodli pro inovaci, dlouhou životnost a spolehlivost.

Pro tento přístroj SHE poskytujeme s platností v Rakousku záruční dobu 2 let od data nákupu!

Pokud by v tomto časovém období byly proti očekávání na Vašem přístroji přesto nutné servisní práce, zaručujeme Vám tímto bezplatnou opravu (náhradní díly a pracovní čas) nebo (po posouzení firmou Schuss) výměnu produktu. Pokud by nebyla ani oprava ani výměna z ekonomických důvodů možná, vyhrazujeme si právo vystavení dobropisu ve výši časové hodnoty.

V případě klimatizačních přístrojů se v prvním kroku obraťte prosím na zákaznickou horkou linku (viz nálepka na přístroji popř. titulní strana návodu k obsluze), u ventilátorů v této souvislosti na odborného prodejce nebo přímo na nás. Upozorňujeme na to, že opravárenské práce, které nebyly provedeny autorizovanou smluvní dílnou v Rakousku, platnost této záruky okamžitě ukončují.

V této záruce není zahrnuto:

• Při nesprávném použití nepřebíráme žádné následné škody
• Oprava nebo výměna dílů na základě příznaků opotřebení
• Škody na základě nerespektování návodu k obsluze
• Přístroje, které byly i pouze částečně, použity pro komerční účely
• Přístroje, poškozené mechanicky vnějšími vlivy (pád, náraz, lom, nesprávné použití apod.) jakož i příznaky opotřebení estetického druhu.
• Přístroje, s kterými bylo nesprávně zacházeno
• Přístroje, které nebyly otevřeny naší autorizovanou servisní dílnou.
• Škody, vzniklé v důsledku nedostatečně zavřených ventilů kondenzační vody klimatizačních přístrojů nebo nesprávně vsazených nádrží na vodu.
• Nesplněná očekávání spotřebitele.
• Škody vzniklé v důsledku vyšší moci, vody, úderu blesku a přepětí.
• Přístroje, u kterých bylo změněno, vymazáno, nebo odstraněno a eventuálně se stalo nečitelným typové označení a/nebo sériové číslo.
• Služby provedené mimo naše smluvní dílny, přepravní náklady do smluvní dílny nebo k nám a zpět, jakož i s tím spojená rizika.

Důrazně upozorňujeme na to, že v rámci záruční doby při chybné obsluze nebo pokud nebyla žádná závada zjištěna, účtujeme paušální poplatek 60.- € (indikovaný základ VPI 2010, červen 2015).

Poskytnutím záručního plnění (oprava nebo výměna přístroje) se absolutní záruční doba 2 let od data nákupu neprodlužuje.

2 roky záruky platí pouze při předložení dokladu o koupi (musí obsahovat jméno a adresu prodejce, jakož i úplné označení přístroje) a příslušný záruční certifikát, na kterém musí být vyznačen typ přístroje, jakož i sériové číslo (uvedené na krabici a na zadní popř. spodní straně přístroje)! Bez předložení záručního certifikátu platí pouze zákonná záruka!

Důrazně upozorňujeme na to, že zákonná práva ze záruky nejsou toto zárukou dotčena a zůstávají nezměněna.

Povinnost náhrady škody ze strany Schuss Home Electronic GmbH, jakož i jejích pověřených partnerů platí pouze při existenci hrubé nedbalosti nebo úmyslu. Vyloučeno je v každém případě ručení za ušlý zisk, očekávané, ale nesplněné úspory, následné škody z nároků třetích. Z povinnosti náhrady škody jsou vždy vyloučeny škody na zaznamenaných datech.

Srdečně gratulujeme k Vaší koupi. Přejeme Vám hodně radosti s Vaším přístrojem SHE!

ADRESA

SHE Vertrieb

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Typové označení:......

Sériové číslo:....

Tento záruční certifikát se musí v případě uplatnění záruky předložit společně s přístrojem autorizované servisní dílně nebo prodejci, u kterého jste přístroj zakoupili!

TARTALOMJEGYZÉK

HU
