NÁVOD K OBSLUZE FH 664 634 E AMICA

kuchyňského odsavače / kuchynského odsávača

/ Hotte aspirante / Afzuigkap / Kuhinjska napa /

Kuhinjska napa

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Amica je spojením výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obsluhou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.

S úctou

Amica

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto návodu!
• Zařízení je určeno výlučně pro domácí použití.
• Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.
• Výrobce něnese žádnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
• Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
• Odsavač pracující v odtahovém režimu napojte na príslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavaču v režimu pohlcovace.
• Odsavač pracující jako pohlčovač vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáz potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
• Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
• V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké.
• Montážní výška zařízení nad elektrickou deskou

je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).

- Pod kuchyňským odšavačem, nenechávejte otevřený plamen při sundávání nádobí z horáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to zpusobuje nežadoucí ztráty energie a nebezpečnou koncentraci tepla.

- Na pokrmy připravované, na tuku neustále dohlížejte, protože rozehřátý tuk se může snadno vznítit.

- Pred každým čištěním, výměnou filtru nebo pred zahájením opravy vyjměte zástrčku zařízení ze zásuvky.

- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavý.

- Pokud jsou v místnosti v provozu kromě odsavače jiná zařizení s neelektrickým napájením (např. kamna na kapalné palivo, prutokové ohřivače, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařizení, závislých na vzduchu v místnosti, je v místě postavení těchto zařizení podtlak nanejvyš 0,004 milibaru (tento bod neplatí, pokud kuchyňsky odsavač používáte jako pohlcovač pachů).

- Odsavač nemá sloužit jako plocha pro oprení se osob nacházejících se v kuchyni.

- Okap často čistěte jak z.vnějšku, tak i uvnitř (ALE-SPON JEDNOU ZA MESIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čištění odsavače a výměny filtrů zpusobuje nebezpečí požáru.

- Pokud se napájecí kapel poškodí, musí být vyměněn ve specializovaném servisu.

- Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.

- Toto zarízení není prizpusobeno používání osobami (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností nebo osóbami s nedostatečnymi zkušenostmi a znalostí zarízení,

ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným ošobami zodpovídajícími za jejich bezpečnost.

- Všimejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.

- Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napajení.

- Pred montaži roztáhněte a vyrovnejte sitový ka- bel.

- Óbalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při výbalování v dosahu dětí.

- Pred prípojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel spravně nainstalován a zda NEBYL primáčknutý odsavačem pri montáži. NEPRIPOJUJTE zařizení k elektricke síti pred ukončením montáže.

- Je zakázano používat odsavač bez namontovaných hliníkových protitukových filtrů.

- Prísně je zakázáno, pripravovat pod odsavačem pokrmy na otevřeném ohni (flamboyání).

- V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte presně předpisy vydané kompetentními místními organy.

- Neutažení šrůbů a upevňovacích prvků podle těchto pokynů muže věst k ohrožení zdraví a života.

- Žávěšné odsavače fungují pouze v režimu pohl-covače pachu.

- POZOR! V prípadě chybějící instalace šroubů a úchytných. prvků dle pokynů uvedených v tomto návodu může dojít k vzníku nebezpečí elektrické povahy.

- To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instrupované ohledně obsluhy zařízení bezpečným zpušobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby.

VYBALENÍ

Zařízení bylo po dobu přepravy za- bezpečeno proti poškození. Po vy- balení zařízení odstraňte části obalu způsóbem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou stoprocentné neškodné pro životní prostředí a jsou vhodné pro zpětné získání a, byly označeny príslušným symbolem.

Upozornění! Obalové materiály (polyetylenové sácky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s evropskou směrnici 2012/19/ES. Takové označení znamená, že toto zařízení se po ukončení životnosti nesmí vyhazovat společně s jiným domácním odpadem.

Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádějící sběr, včetně místních sběren, obchodů a obecních úradů, tvorí systém umožňující odevzdávání těchto zařízení. Príslušné nakládání s použitými elektrickými a elektronickými zařízeními zažranuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.

OBSLUHA

Ovládání odsavače

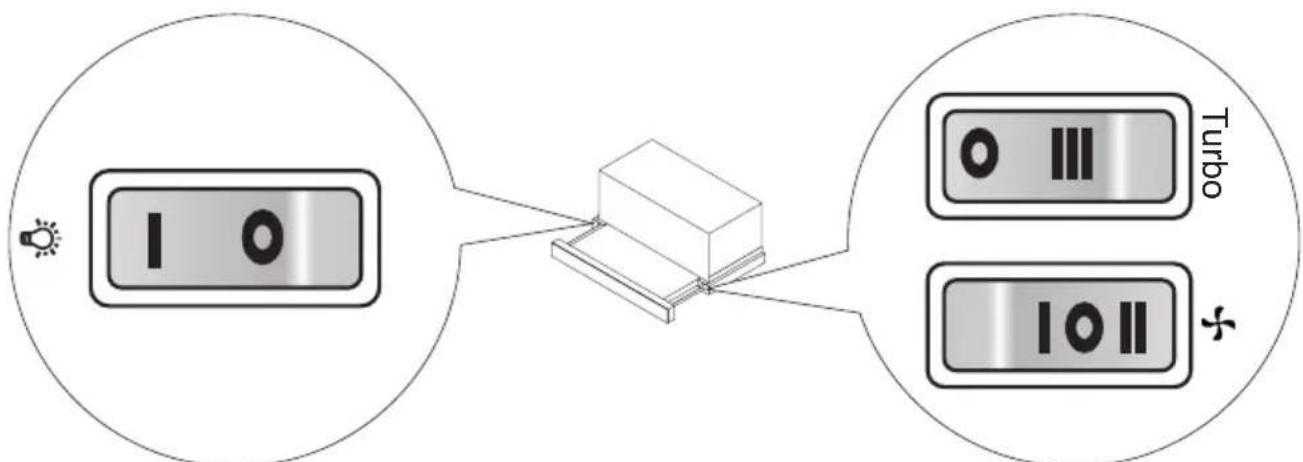

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se nachází také níže:

Ovládací panel je vybaven tlačítky (kolébka). Tlačítka jsou viditelná po vyklopení čelního panelu.

Teleskopický odsavač je vybaven koncovým vypínačem. Pokaždé, když sklopíte čelní panel, odsavač začne pracovat s dříve nastavenou rychlostí.

Nastavitelné rychlosti (při sklopeném čelním panelu):

I- Nejnižší rychlost. Tuto rychlost používejte při malém množství páry.
- Střední rychlost. Tuto rychlost používejte při středním množství páry, například při vaření více pokrmů najednou.
■- Nejvyšší rychlost. Tuto rychlost používejte při největším množství páry, napríklad při smažení nebo grilování.
O- Vypnutý odsavač (vyklopení panelu nespustí motor odsavače).

Tlačítko označené jako 📋 slouží pro zapnutí nebo vypnutí osvětlení. Osvětlení odsavače funguje nezávisle na motoru odsavače.

V závislosti od modelu Jakmile zasunete čelní panel, koncový vypínač vypne také osvětlení.

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom-to nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvorů odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normalnich podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázornén na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
• Nepouživejte rozpouštědla a alkohol, protože by mohly zmatnit lako-vané povrchy.
• Nepoužívejte Įeptavé látky, zejména na čištění povrchů z nerezové oceli.
• Nepoužívejte tvrdý, drsný hadřík.
• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový filtr

Protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.

Demontáž protitukového filtru je znázorněna na obrázku 5.

U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový filtr

Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa-chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za 3-4 měsíce nebo častěji v případě výjimečně intenzivního používání.

Demontáž uhlíkového filtru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Vyměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záguční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobene nespravnym zachazením s výrobkem.

Servis

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti provadel tovarný servis nebo autorizovaný, servis výrobce. Z bezpečnostních duvodu neopravujte zařízení vlastními silami.
• Oprávy osobami, bez požadované, kvalifikace mohou predstavovat vazné nebezpecí pro uzivatele zařizení.
• Minimální doba platnosti záruky na zařízení nabízené výrobcem, dovozcem nebo opravneným zastupcem je uvedena v záručním listu.
• Zarizení ztrací záruku v důsledku svépomocných adaptací, úpray, porušení plomb nebo dalsích zabezpečení prístroje nebo jeho, castí a dalsích svépomocných zasahu do zarizení v rozporu s návodem k obsluze.

Oznámení poruchy a pomoc v případě závady

Pótřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu vcetné telefonního čísla se nachazejí v záručním listu. Pred kontaktem si pripravte vyrobní číslo zarizení, nachazí se na vyrobním stitku. Pro pohodli si ho prepiste nize:

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• Směrnice pro nízkonapěťová zařízení 2014/35/EU
• Směrnice o elektromagnetické kompatibilitě 2014/30/EU
  • Směrnice ErP - 2009/125/EC
  • Směrnice RoHS 2011/65/EU

Zařízení je označeno symbolem C€má prohlášení o shodě pro kontrolu příslušným orgánem dozoru nad trhem.

Vážený zákazník

- Pred každou manipuláciou, napr. čistenie, výme-na filtra alebo pred začatím servisných prác, od-sávač pár sa musí odpojit od elektrického napä-tia.

- Protitukový filter do kuchynského odsávača sa musí čistit minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.

- Zabezpečte možnost odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.

- Pred montážou napájací kábel rozviňte a vyrov-najte.

- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk detom.

- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne

Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.

LIKVIDÁCIA ZARIADENÍ

Teleskopický odsávač má integrovaný koncový (dorazový) spínač. Ked' vysuniete teleskopické čelo, odsávač sa spusti na predtým nastavenej rychlosti.

Dostupné rýchlosti odsávania (ked'je vysunuté čelo):

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsávača a zároveň predlžujú jeho životnost. Dôležité je pravidelné čistenie protitukových filtrom a výmena uhlíkových filtrov v súlade s odporúčaniami výrobcu.

Demontáž protitukového filtra je znázornená na obrázku č. 5.

Demontáž uhlíkového filtra je znázornená na obrázku 6.

Osvetlenie

CS Světelný zdroj smí měnit pouze profesionál
