NÁVOD K OBSLUZE RDTP644SC ROSIERES

1.1 Bezpečnostní varování

Vaše bezpečnost je pro nás důležitá. Před použitím varné desky si přečtěte tyto informace.

1.2 Instalace

1.2.1 Nebezpečí úrazu elektrickým proudem

• Před prováděním jakékoli práce na spotřebiči nebo údržby odpojte spotřebič od síťového napájení.
• Připojení k dobrému uzemňovacímu systému je nezbytné a povinné.
• Změny domácí elektroinstalace smí provádět pouze kvalifikovaný elektrikář.
• Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

1.1.1 Nebezpečí pořezání

• Bud'te opatrní – hrany panelu jsou ostré.
• Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

1.1.2 Důležité bezpečnostní pokyny

• Před instalací nebo použitím spotřebiče si pozorně přečtěte tyto pokyny.
• Na tento spotřebič nikdy neumíst'ujte žádný hořlavý materiál nebo hořlavé výrobky.
• Poskytněte tyto informace osobě odpovědné za instalaci spotřebiče, snížíte tak náklady na instalaci.
• Pro zabránění nebezpečí musí být tento spotřebič nainstalován v souladu s tímto návodem k instalaci.
• Tento spotřebič smí řádně nainstalovat a uzemnit pouze vhodně kvalifikovaná osoba.
• Tento spotřebič připojte k obvodu, který disponuje izolačním spínačem zajišťujícím úplné odpojení od zdroje napájení.

• Nesprávná instalace spotřebiče by mohla vést k neplatnosti jakýchkoli nároků vyplývajících ze záruky nebo odpovědnosti.

• Tento spotřebič není určen k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami nezkušenými a neznalými, pokud nejsou pod dohledem nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby si se spotřebičem nehrály.

• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika.
  Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• Varování: Pokud je povrch u varných desek ze sklokeramiky nebo podobného materiálu, který chrání části pod napětím, prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.
• Nepoužívejte parní čistič.
• Na povrch varné desky nepokládejte kovové předměty jako nože, vidličky, lžíce a pokličky, protože by se mohly ohřát
• K čištění varné desky nepoužívejte parní čistič.
• Po použití vypněte prvek varné desky jeho ovládáním a nespoléhejte se na detektor nádoby.
• Tento spotřebič není určen k ovládání externím časovým spínačem ani samostatným systémem dálkového ovládání.
• Nebezpečí požáru: neskladujte předměty na varném povrchu. POZOR: Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě. VAROVÁNÍ: Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru.
• VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké.

Budte opatrní a nedotýkejte se topných těles varné desky. Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.

• VAROVÁNÍ: Příprava pokrmů na tuku nebo oleji na varné desce bez dozoru může být nebezpečná a vést ke vzniku požáru.
  NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.
  POZOR: Na proces vaření je třeba dohlížet. Na krátké vaření je nutné dohlížet nepřetržitě. Nebezpečí požáru: neskladujte předměty na varném povrchu.

- VAROVÁNÍ: Používejte pouze takové kryty na varné desky, které výrobce spotřebiče sám navrhl nebo označil v návodu k použití jako vhodné, případně kryty vestavěné do spotřebiče. Používání nevhodných krytů může vést k nehodám.

1.3 Provoz a údržba

1.3.1 Nebezpečí úrazu elektrickým proudem

- Nevařte na rozbité nebo prasklé varné desce. Pokud se povrch varné desky rozbije nebo praskne, okamžitě spotřebič vypněte u síťového napájení (vypínač) a obrat’te se na kvalifikovaného technika.

- Před čištěním nebo údržbou varnou desku vypojte ze zásuvky.

- Nedodržení tohoto návodu může mít za následek úraz elektrickým proudem nebo smrt.

1.3.2 Zdravotní rizika

- Tento spotřebič splňuje normy elektromagnetické bezpečnosti.

- Osoby se srdečními kardiostimulátory nebo jinými elektrickými implantáty (jako jsou inzulínové pumpy) se však musí před použitím tohoto zařízení poradit se svým lékařem nebo výrobcem implantátu, aby se ujistili, že jejich implantáty neovlivní elektromagnetické pole.

- Nedodržení těchto pokynů může mít za následek smrt.

1.3.3 Nebezpečí poranění na horkém povrchu

- Během používání budou přístupné části tohoto spotřebiče velmi horké a mohou způsobit popáleniny.

• Nedovolte, aby se vaše tělo, oblečení nebo jakýkoli jiný předmět než vhodné nádobí dotýkal indukčního skla, dokud povrch nevychladne.
• Držte děti mimo dosah spotřebiče.
• Rukojeti hrnců mohou být horké na dotek. Zkontrolujte, zda rukojeti hrnců nepřečnívají ostatní varné zóny, které jsou zapnuté. Držte rukojeti mimo dosah dětí.
• Nedodržení těchto pokynů může mít za následek popáleniny a opařeniny.

1.3.4 Nebezpečí pořezání

- Ostrá břitva škrabky na varnou desku je při zasunutí bezpečnostního krytu odkrytá. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.

- Pokud nebudete postupovat opatrně, může dojít ke zranění nebo pořezání.

1.3.5 Důležité bezpečnostní pokyny

- Při používání nikdy nenechávejte spotřebič bez dozoru. Převařování způsobuje kouř a mastné skvrny od přetečení, které se mohou vznítit.

- Nikdy nepoužívejte spotřebič jako pracovní nebo skladovací plochu.

- Nikdy nenechávejte na spotřebiči žádné předměty nebo náčiní.

- Neumist'ujte ani nenechávejte žádné magnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože je může ovlivnit jeho elektromagnetické pole.

- Spotřebič nikdy nepoužívejte k ohřívání nebo vytápění místnosti.

- Po použití vždy vypněte varné zóny a varnou desku, jak je popsáno v této příručce (tj. pomocí dotykových ovladačů). Při odstraňování nádob z varné desky a vypínání varné zóny nespoléhejte na funkci detekce nádoby.

- Nenechte děti si hrát se spotřebičem ani na něm sedět, stát ani na něj lézt.

- Předměty pro děti neskladujte ve skříních nad spotřebičem. Pokud dítě vyleze na varnou desku, hrozí mu vážné poranění.

• Nenechávejte děti samotné nebo bez dozoru v prostoru, kde se spotřebič používá.
• Děti nebo osoby se zdravotním postižením, které omezuje jejich schopnost používat spotřebič, by měla odpovědná a kompetentní osoba poučit o jeho používání. Instruktor by se měl přesvědčit, že může spotřebič používat bez nebezpečí pro sebe nebo své okolí.
• Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně doporučeno v příručce. Veškerý ostatní servis by měl provádět kvalifikovaný technik.

- Nepokládejte a neházejte na varnou desku těžké předměty.

- Nestůjte na varné desce.

- Nepoužívejte nádoby se zubatými hranami ani je netahejte po povrchu indukčního skla, mohlo by dojít k poškrábání skla.

- K čištění varné desky nepoužívejte drátěnky ani jiné drsné abrazivní čisticí prostředky, mohou poškrábat indukční sklo.

- Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou kuchyňky v obchodech, kancelářích a na dalších pracovištích, na statku, pro použití hosty v hotelech, motelech a dalších obytných objektech a v ubytovacích zařízeních typu penzionu se snídaní.

- VAROVÁNÍ: Spotřebič a jeho přístupné součásti jsou během používání horké.

- Bud'te opatrní a nedotýkejte se topných těles varné desky.

- Děti mladší osmi let se nesmí přibližovat ke spotřebiči, pokud nejsou pod nepřetržitým dohledem.

Gratulujeme k zakoupení nové indukční varné desky.

Doporučujeme vám přečíst si tento návod k obsluze/instalaci, abyste plně porozuměli, jak jej správně nainstalovat a obsluhovat.

Pro instalaci si přečtěte část o instalaci.

Před použitím si pečlivě přečtěte všechny bezpečnostní pokyny a tento návod k obsluze/instalaci uschovejte pro budoucí použití.

2. Představení výrobku

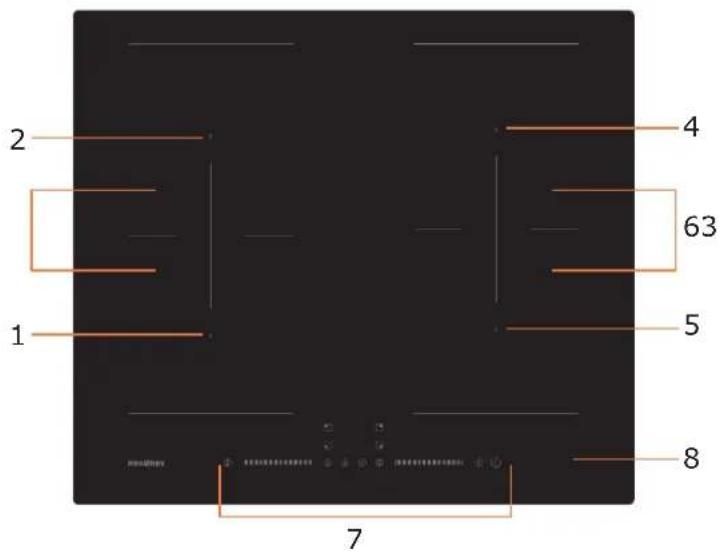

2.1 Pohled shora

2 1 4 63 5 8 7

1. Max. 1 800/2 000 W zóna
2. Max. 1 900/2 000 W zóna
3. Max. 3 000/3 600 W zóna
4. Max. 1 900/2 000 W zóna
5. Max. 1 800/2 000 W zóna
6. Max. 3 000/3 600 W zóna
7. Ovládací panel
8. Skleněná deska

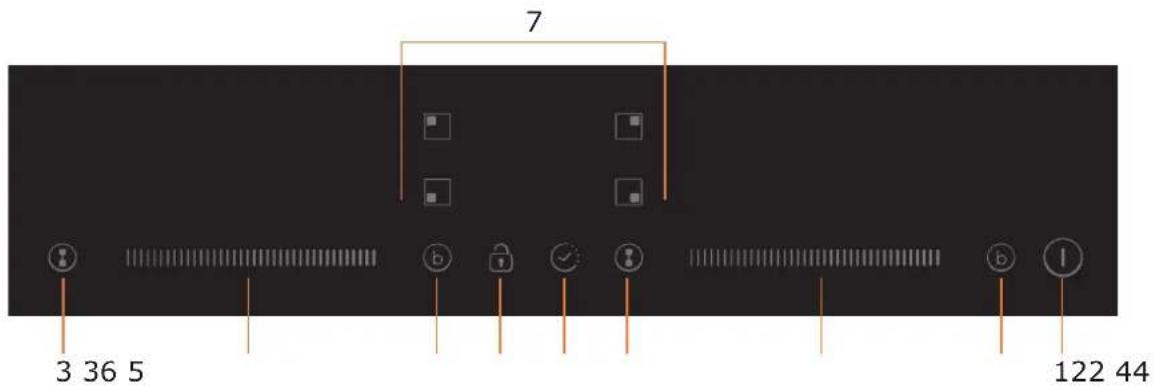

2.2 Ovládací panel

7 3 36 5 122 44

1. Vypínač
2. Zesílení výkonu
3. Ovládání flexibilní plochy
4. Dotykové ovládání posuvníku napájení/časovače
5. Ovládání časovače
6. Ovládání zámku
7. Ovládací prvky výběru topné zóny

2.3 Pracovní teorie

Indukční vaření je bezpečná, pokročilá, efektivní a hospodárná technologie vaření. Funguje na principu elektromagnetických vibrací, které vytvářejí teplo přímo v pánvi, namísto nepřímého zahřívání skleněného povrchu. Sklo se zahřeje jen proto, že ji pánev nakonec zahřeje.

litinový hrnec

magnetický okruhsklokeramická deska

indukční cívka

indukované proudy

2.4 Před použitím nové indukční varné desky

• Přečtěte si tuto příručku a věnujte zvláštní pozornost části „Bezpečnostní upozornění“.
• Z indukční varné desky případně odstraňte ochrannou fólii.

2.5 Technická specifikace

Varná deska	RDTP644SC/E1
Varné zóny	4 zóny
Napájecí napětí	220–240 V ~50 Hz nebo 60 Hz
Instalovaný elektrický výkon	7 400 W
Velikost výrobku DxŠxV (mm)	590X520X62

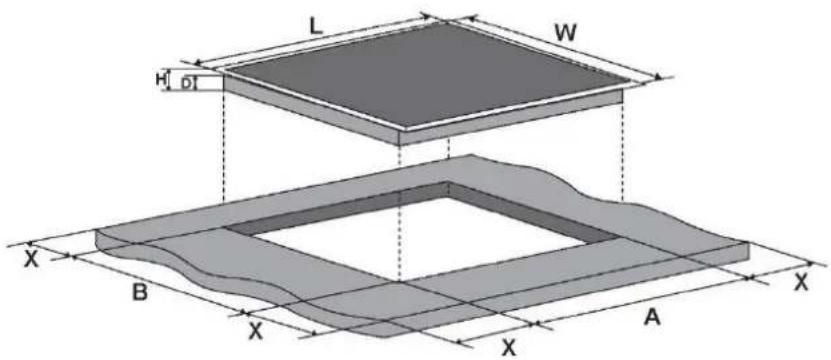

Rozměry pro vestavění AxB (mm)	560X490

Hmotnost a rozměry jsou přibližné. Protože se neustále snažíme zlepšovat naše produkty, můžeme změnit specifikace a design bez předchozího upozornění

3. Ovládání spotřebiče

3.1 Dotykové ovládací prvky

• Ovládací prvky reagují na dotyk, także na ně vůbec nemusíte tlačit.
• Používejte bříško prstu, nikoli špičku prstu.
• Při každém zjištění dotyku se ozve pípnutí.
• Zajistěte, aby byly ovládací prvky vždy čisté a suché a aby je nezakrývaly žádné předměty (např. kuchyňské náčiní nebo látka). Dokonce i tenká vrstva vody může znesnadnit ovládání těchto prvků.

3.2 Výběr vhodného nádobí

- Použivejte pouze nádobí s dnem vhodným pro indukční ohřev. Hledejte symbol indukce na obalu nebo dně nádoby.

• Vhodnost nádobí můžete zkontrolovat provedením zkoušky s magnetem. Přiložte magnet ke dnu hrnce. Jestliže se přitáhne, nádoba je vhodná pro indukční ohřev.

• Pokud nemáte magnet:

• Do hrnce, který chcete zkontrolovat, nalijte trochu vody.

1. Jestliže na displeji nebliká symbol ⊃ a voda se ohřívá, máte vhodnou nádobu.
2. Nádobí z těchto materiálů není vhodné: čistě nerezová ocel, hliník nebo měd bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina.

Nepoužívejte nádobí se zubatými okraji nebo křivým dnem.

Ujistěte se, že dno hrnce je hladké, rovně přiléhá ke sklu a má stejnou velikost jako varná zóna. Používejte hrnce o průměru odpovídajícím znázornění zvolené zóny. Použití poněkud širšího hrnce zaručí využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost by mohla být menší, než se očekává. Varná deska nemusí detekovat hrnce menší než 140 mm. Vždy umistujte hrnec doprostřed varné zóny.

Vždy zdvihejte hrnce z indukční varné desky – neposunujte je, jinak by mohly poškrábat sklo.

3.3 Jak používat spotřebič

3.3.1 Začátek vaření

Dotkněte se ovladače ZAP/VYP. Po zapnutí se ozve jedno pípnutí a všechny displeje budou ukazovat znaky „-“ nebo „- -“, což signalizuje, že indukční varná deska přešla do pohotovostního režimu.
Položte vhodný hrnec do varné zóny, kterou chcete použít.• Ujistěte se, že dno hrnce a povrch varné zóny jsou čisté a suché.
Dotkněte se ovládacího prvku pro výběr varné zóny a indikátor vedle něj začne blikat
Na posuvném ovládacím prvku vyberte dotykem nastavení výkonu• Pokud během jedné minuty nezvolíte nastavení výkonu, indukční varná deska se automaticky vypne. Budete muset začít krokem 1.• Nastavení výkonu můžete změnit kdykoli během vaření.

Pokud se na displeji střídavě zobrazuje symbol a nastavení výkonu

Znamená to, že:

• nepoložili jste hrnec do správné varné zóny,
• hrnec, který používáte, není vhodný pro indukční ohřev,
• hrnec je příliš malý, nebo není správně vystředěný ve varné zóně.

Dokud nebude ve varné zóně vhodný hrnec, nebude probíhat ohřev.

Jestliže do varné zóny nepoložíte žádný vhodný hrnec, po 1 minutě displej „ _2 “ automaticky zmizí.

3.3.2 Konec vaření

Dotkněte se ovládacího prvku pro výběr varné zóny, kterou chcete vypnout
Varná zóna se vypne, když přesunete posuvný ovládací prvek do polohy „|“. Ujistěte se, že se na displeji zobrazí „0“
Celou varnou desku vypnete tak, že se dotknete vypínače ZAP/VYP.
Pozor na horké povrchyPísmeno H ukazuje, která varná zóna je horká na dotyk. Zmizí, až se povrch ochladí na bezpečnou teplotu. Může posloužit také jako funkce pro úsporu energie; jestliže chcete ohřát další hrnce, použijte varnou zónu, která je dosud horká.	H

3.3.3 Používání funkce zesílení výkonu

Aktivace funkce zesílení výkonu
Dotkněte se ovladače výběru topné zóny.
Dotkněte se ovladače zesilovače výkonu indikátor zóny zobrazí „P“ a zapne se maximální výkon.
Zrušení funkce zesílení výkonu
Chcete-li zrušit funkci zesílení výkonu, dotkněte se ovládacího prvku pro výběr varné zóny
Dotykem na ovladač „Boost“ zrušíte funkci zesílení výkonu, poté se varná zóna vrátí do původního nastavení.

• Tuto funkci lze použít v jakékoli varné zóně.
• Po 5 minutách se varná zóna vrátí ke svému původnímu nastavení.
• Pokud se původní nastavení výkonu rovná nule, po 5 minutách se vrátí na hodnotu 9.

3.3.4 FLEXIBILNÍ PLOCHA

• Tuto plochu lze kdykoli podle aktuální potřeby používat jako jedinou zónu nebo dvě různé zóny.
- Volná plocha je tvořena dvěma nezávislými induktory, které lze ovládat samostatně.

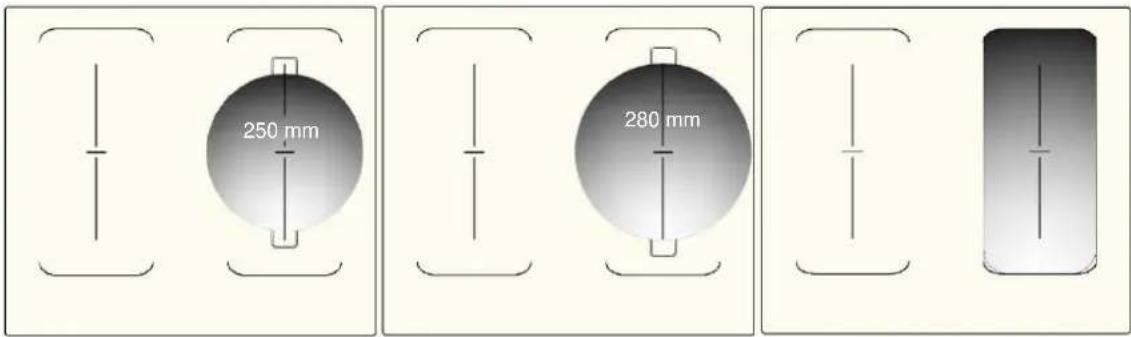

Jedna velká zóna

1. Chcete-li aktivovat volnou zónu jako jednu velkou zónu, dotkněte se ovladače Flexibilní zóna.

5 -

1. Jako velkou zónu navrhujeme použít následující:

Kuchyňské nádobí: Nádobí o průměru 250 mm nebo 280 mm (je přípustné čtvercové nebo oválné nádobí)

250 mm 280 mm

Nedoporučujeme jiný způsob použití s výjimkou výše uvedených tří variant, mohlo by to mít vliv na ohřev spotřebiče

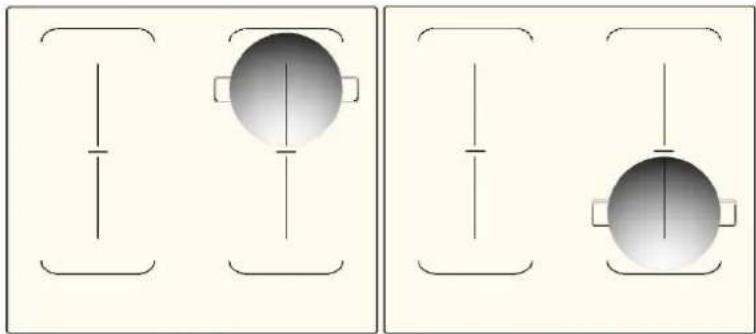

Dvě nezávislé zóny

Pro použití flexibilní oblasti jako dvou různých zón máte dvě možnosti ohřevu.

(a) Položte nádobu na pravou horní nebo pravou dolní stranu flexibilní zóny.

(b) Položte dvě nádoby na obě strany flexibilní zóny.

Upozornění: Ujistěte se, že je nádoba větší než 120 mm.

3.3.5 Zamykání ovládacích prvků

• Ovládací prvky lze zamknout, aby se zabránilo jejich neúmyslnému použití (například dětmi, které náhodou zapnou varné zóny).
• Po zamknutí jsou deaktivovány všechny ovládací prvky kromě vypínače.

Zamknutí ovládacích prvků
Dotkněte se ovladače zámku	Ukazatel časovače bude zobrazovat „Lo“
Odemknutí ovládacích prvků
Stiskněte a chvíli podržte ovládací prvek zámku.

Když je varná deska v zamknutém režimu a jsou deaktivovány všechny ovládací prvky kromě vypínače ①, v nouzi můžete varnou desku vždy zapnout vypínačem ①, ale hned dalším úkonem musí být odemknutí.

3.3.6 Ovládání časovače

Časovač lze používat dvěma způsoby:

a) Můžete ho používat jako minutku. V tomto případě časovač po uplynutí nastaveného času nevypne žádnou varnou zónu.
b) Můžete ho nastavit tak, aby po uplynutí nastaveného času vypnul jednu nebo více varných zón.
Časovač lze nastavit maximálně na 99 min.

a) Používání časovače jako minutky

Jestliže nevyberete žádnou varnou zónu

Ujistěte se, že varná deska je zapnutá.Poznámka: minutku můžete použít, alespoň jedna zóna musí být aktivní.
Dotkněte se ovladače časovače, na displeji časovače se zobrazí „10“ a bude blikat „0“.
Nastavte čas dotykem posuvného ovladače (např. 5)
Znovu se dotkněte ovladače časovače, bude blikat „1“
Nastavte čas dotykem posuvného ovladače (např. 9), nyní je časovač nastavený na 95 minut.
Odpočítávání se spustí ihned po nastavení času. Na displeji se zobrazí zbývající čas
Po uplynutí nastaveného času se bude 30 sekund ozývat pípání a displej časovače bude ukazovat znaky „—“.	-- √:

b) Nastavení časovače pro vypnutí jedné varné zóny

Nastavení jedné zóny
Dotkněte se ovladače výběru topné zóny, pro kterou chcete nastavit časovač.
Po chvíli se na displeji časovače zobrazí dotykový ovladač časovače s číslem „10“ a „0“ začne blikat.
Nastavte čas dotykem posuvného ovladače (např. 5)
Dotkněte se znovu ovladače časovače a začne blikat „1“.
Nastavte čas dotykem posuvného ovladače (např. 9), nyní je časovač nastavený na 95 minut.
Odpočítávání se spustí ihned po nastavení času. Na displeji se zobrazí zbývající čas.POZNÁMKA: Červená tečka vedle indikátoru stupně výkonu se rozsvítí, čímž signalizuje, že byla vybrána daná zóna.
Po uplynutí nastaveného času se automaticky vypne odpovídající varná zóna.

Ostatní varné zóny budou nadále v provozu, pokud byly dříve zapnuty.

Výše uvedené obrázky jsou pouze orientační a rozhodující je konečný produkt.

Nastavení více zón:
Kroky pro nastavení více zón se podobají krokům pro nastavení jedné zóny;Když současně nastavíte čas pro několik varných zón, budou svítit desetinné tečky příslušných varných zón.Na displeji minut se zobrazuje údaj časovače v minutách. Tečka odpovídající zóny bliká.Níže je znázorněno zobrazení: (nastaven na 15 minut) (nastaven na 45 minut)
Jakmile se dokončí odpočet časovače, odpovídající zóna se vypne.Potom se bude zobrazovat nový čas v minutách a bude blikat tečka odpovídající zóny.Vpravo je znázorněno zobrazení:		(nastaven na 30 minut)
Dotkněte se ovládacího prvku pro výběr varné zóny a na ukazateli časovače se zobrazí odpovídající čas.

C) Zrušení časovače

Chcete-li zrušit časovač, dotkněte se ovladače výběru topné zóny
Dotkněte se ovladače časovače, indikátor začne blikat
Dotkněte se posuvníku pro nastavení časovače na „00“, časovač se zruší

3.3.7 Výchozí doby chodu

Automatické vypínání je bezpečnostní funkce na ochranu indukční varné desky. Spotřebič se vypne automaticky, i když to zapomenete udělat sami. V tabulce níže jsou uvedeny výchozí doby chodu pro různé stupně výkonu:

Stupeň výkonu	1	2	3	4	5	6	7	8	9
Výchozí doba chodu (v hodinách)	8	8	8	4	4	4	2	2	2

Po odebrání hrnce může indukční varná deska ihned zastavit ohřev a po dvou minutách se automaticky vypne.

Osoby s kardiostimulátorem by se měly před použitím tohoto spotřebiče poradit se svým lékařem.

4. Pokyny pro vaření

Bud'te opatrní při smažení, protože olej a tuk se velmi rychle zahřívají, zejména pokud používáte funkci PowerBoost. Při extrémně vysokých teplotách se olej a tuk samovolně vznítí, což představuje vážné riziko požáru.

4.1 Tipy pro vaření

• Když se jídlo dostane do varu, snižte nastavení teploty.
• Použití pokličky zkrátí délku vaření a šetří energii, protože zadržuje teplo.
• Minimalizujte množství tekutiny nebo tuku, abyste zkrátili délku vaření.
• Začněte vařit s nastavením na vysoký stupeň a až se pokrm prohřeje, snižte nastavení.

4.1.1 Mírné vaření, vaření rýže

• K mírnému vaření dochází pod bodem varu, při teplotě kolem 85 °C, kdy bubliny jen příležitostně stoupají na povrch vařící tekutiny. Je klíčem k lahodným polévkám a jemnému dušenému masu, protože se chutě rozvinou bez převaření pokrmu. Omáčky z vajec a mouky také doporučujeme vařit pod bodem varu.
• Některé úkony, včetně vaření rýže absorpční metodou, mohou vyžadovat nastavení vyšší než nejnižší nastavení pro řádné uvaření pokrmu v doporučeném čase.

4.1.2 Pečený steak

Jak připravit šťavnaté chutné steaky:

1. Před vařením nechte maso stát asi 20 minut při pokojové teplotě.
2. Rozehřejte silnou pánev.
3. Obě strany steaku potřete olejem. Malé množství oleje nakapejte do rozpálené pánve a poté maso položte na rozpálenou pánev.
4. Během vaření otočte steak pouze jednou. Přesná doba vaření bude záviset na tloušťce steaku a na tom, jak ho chcete připravit. Časy se mohou lišit od 2 do 8 minut na každou stranu. Stiskněte steak a zjistěte, jak je uvařený – čím pevnější, tím bude propečenější.
5. Nechte steak několik minut odpočívat na teplém talíři, aby se před podáváním uvolnil a změknul.

4.1.3 Restování

1. Vyberte si indukční plochý wok nebo velkou pánev.
2. Připravte si všechny ingredience a vybavení. Restování by mělo být rychlé. Pokud vaříte velké množství, vařte jídlo v několika menších dávkách.
3. Pánev krátce předehřejte a přidejte dvě polévkové lžíce oleje.
4. Nejprve uvařte maso, odložte ho stranou a udržujte v teple.
5. Orestujte zeleninu. Když je horká, ale stále křupavá, nastavte varnou zónu na nižší výkon, vraťte maso na pánev a přidejte omáčku.
6. Jemně promíchejte ingredience a ujistěte se, že jsou prohřáté.
7. Okamžitě podávejte.

4.2 Detekce drobných předmětů

Pokud na varné desce necháte nádobu s nevhodnou velikostí nebo nemagnetickou nádobu (např. hliník) nebo jiný malý předmět (např. nůž, vidlička, klíč), varná deska se za 1 minutu automaticky přepne do pohotovostního režimu. Ventilátor bude ochlazovat indukční varnou desku další 1 minutu.

5. Nastavení tepla

Níže uvedená nastavení jsou pouze pokyny. Přesné nastavení bude záviset na několika faktorech, včetně vašeho nádobí a množství, na kterém vaříte. Experimentujte s indukční varnou deskou a najděte nastavení, která vám nejlépe vyhovují.

Nastavení tepla	Vhodnost
1–2	jemné ohřívání pro malé množství potravintavení čokolády, másla a potravin, které se rychle spálímírné vařenípomalé ohřívání
3–4	ohřevrychlé vařenívaření rýže
5–6	lívance
7–8	smaženívaření těstovin
9	restovánírychlé smaženípřivádění polévky do varuvroucí voda

6. Čištění a údržba

Co?	Jak?	Důležité!
Každodenní znečištění skla (otisky prstů, stopy, skvrny způsobené potravinami nebo jiné než cukrové skvrny na skle)	1. Vypněte napájení varné desky.2. Naneste čistič varné desky, dokud je sklo ještě teplé (ale ne horké!)3. Opláchněte a otřete do sucha čistým hadříkem nebo papírovou utěrkou.4. Zapněte napájení varné desky.	Pokud je napájení varné desky vypnuté, nezobrazí se žádná indikace „horkého povrchu“, ale varná zóna může být stále horká! Buděte extrémně opatrní.Drsné drátěnky, některé nylononové drátěnky a drsné/abrazivní čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda je čisticí prostředek nebo drátěnka vhodná.Nikdy nenechávejte na varné desce zbytky po čištění: sklo se může zašpinit.
Převařování, tavení a horké cukrové skvrny na skle	Okamžitě je odstraňte pomocí špachtle, stěrky nebo škrabky vhodné pro indukční skleněné varné desky, ale pozor na horké povrchy varných zón:1. Vypněte napájení varné desky u zdi.2. Držte čepel nebo nádobí pod úhlem 30° a oškrábejte znečištění nebo rozlití na chladnou oblast varné desky.3. Vyčistěte znečištění nebo skvrnu hadříkem na nádobí nebo papírovou utěrkou.4. Postupujte podle výše uvedených kroků 2 až 4 pro „Každodenní znečištění skla“.	Co nejdříve odstraňte skvrny způsobené roztavením, sladkými potravinami nebo přetečením. Pokud se nechají na skle vychladnout, může být obtížné je ze skleněného povrchu odstranit nebo můžete sklo dokonce trvale poškodit.Nebezpečí pořezání: při zasunutí bezpečnostního krytu je čepel v škrabce ostrá jako břitva. Používejte ji s mimořádnou opatrností a vždy ji skladujte bezpečně a mimo dosah dětí.
Přetečení na dotykových ovladačích	1. Vypněte napájení varné desky.2. Skvrnu namočte3. Otřete oblast dotykového ovládání čistou vlhkou houbou nebo hadříkem.4. Plochu otřete zcela do sucha papírovou utěrkou.5. Zapněte napájení varné desky.	Varná deska může pípat a sama se vypnout a dotykové ovladače nemusí fungovat, když je na nich tekutina. Před opětovným zapnutím varné desky se ujistěte, že je dotyková ovládací plocha suchá.

7. Tipy a triky

Problém	Možná příčina	Co dělat
Indukční varnou desku nelze zapnout.	Bez proudu.	Ujistěte se, že je indukční varná deska připojena k napájení a že je zapnutá.Zkontrolujte, zda u vás doma nebo v okolí nedochází k výpadku proudu. Pokud jste vše zkontrolovali a problém přetrvává,zavolejte kvalifikovaného technika.
Dotykové ovladače nereagují.	Ovládání je zamčené.	Odemkněte ovládání. Pokyny naleznete v části „Používání indukční varné desky“.
Ovládání dotykových ovladačů je obtížné.	Na ovládacích prvcích se může nacházet lehká vrstva vody nebo při dotyku ovládacích prvků používáte špičku prstu.	Ujistěte se, že je oblast dotykového ovládání suchá, a že při dotyku s ovládacími prvky používáte bříško prstu.
Sklo je poškrábané.	Hrubě opracované nádobí.Používáte nevhodné abrazivní drátěnky nebo čistící prostředky.	Používejte nádobí s rovnými a hladkými dny.Viz „Výběr vhodného nádobí“.Viz „Čištění a údržba“.
Některé pánve vydávají praskavé nebo cvakavé zvuky.	To může být způsobeno konstrukcí vašeho nádobí (vrstvy různých kovů vibrují různě).	To je u kuchyňského nádobí normální a neznamená to závadu.
Indukční varná deska vydává tlumený hučivý zvuk při použití s vysokým nastavením teploty.	To je způsobeno technologií indukčního vaření.	To je normální, ale hluk by se měl ztišit nebo zcela zmizet, když snížíte nastavení tepla.
Z ventilátoru indukční varné desky vychází hluk.	V indukční varné desce je zabudován chladící ventilátor, který zabraňuje přehřátí elektroniky. Ten může pokračovat v chodu i po vypnutí indukční varné desky.	To je normální a nevyžaduje žádnou akci. Nevypínejte napájení indukční varné desky na stěně, když je ventilátor v chodu.
Nádoby se neohřívají a neobjevují se na displeji.	Indukční varná deska nemůže detekovat pánev, protože není vhodná pro indukční vaření.Indukční varná deska nemůže detekovat pánev, protože je příliš malá pro varnou zónu nebo na ní není správně vystředěná.	Používejte nádobí vhodné pro indukční vaření.Viz oddíl „Výběr správného nádobí“.Vycentrujte nádobu a ujistěte se, že její základna odpovídá velikosti varné zóny.
Indukční varná deska nebo varná zóna se neočekávaně vypnuly, ozve se tón a zobrazí se chybový kód (obvykle střídavě s jednou nebo dvěma číslicemi na displeji časovače vaření).	Technická závada.	Poznamenejte si písmena a čísla chyby, vypněte napájení indukční varné desky u zdi a kontaktujte kvalifikovaného technika.

8. Zobrazování závad a kontrola

Indukční varná deska je vybavena autodiagnostickou funkcí. Pomocí tohoto testu je technik schopen zkontrolovat funkčnost několika součástí bez rozebírání nebo demontáže varné desky z pracovní desky.

Řešení problémů

1) Kód závady, který se objeví během používání, a řešení;

Kód závady	Problém	Řešení
Bez automatického zotavení
E1	Závada snímače teploty keramické desky – rozpojený obvod.	Zkontrolujte zapojení nebo vyměňte snímač teploty keramické desky.
E2	Závada snímače teploty keramické desky – zkrat.
Eb	Závada snímače teploty keramické desky
E3	Vysoká teplota snímače keramické desky.	Počkejte, než se teplota keramické desky vrátí na normální hodnotu.Stisknutím vypínače vypněte a zapněte spotřebič.
E4	Teplotní senzor poruchy IGBT – otevřený obvod.	Vyměňte desku napájení.
E5	Teplotní senzor poruchy IGBT – zkrat
E6	Vysoká teplota IGBT.	Počkejte, než se teplota IGBT vrátí na normální hodnotu.Stisknutím vypínače vypněte a zapněte spotřebič. Zkontrolujte, zda se ventilátor volně otáčí; v opačném případě ho vyměňte.
E7	Napájecí napětí je nižší než jmenovité napětí.	Zkontrolujte, zda má napájení normální parametry.
E8	Napájecí napětí je vyšší než jmenovité napětí.	Zapněte spotřebič, až bude napájení opět normální.
U1	Chyba komunikace.	Znovu vložte spojení mezi deskou displeje a napájecí deskou. Vyměňte napájecí desku nebo desku displeje.

2) Specifická závada a řešení

Závada	Problém	Řešení A	Řešení B
Po připojení spotřebiček napájení se nerozsvítí LED indikátor.	Není přiváděno napájení.	Zkontrolujte, zda je zástrčka pevně zapojená v zásuvce a zda je zásuvka funkční.
	Závada zapojení přídavné desky napájení a desky displeje.	Zkontrolujte zapojení.
	Přídavná deska napájení je poškozená.	Vyměňte přídavnou desku napájení.
	Deska displeje je poškozená.	Vyměňte desku displeje.
Některá tlačítka nefungují, nebo displej LED nefunguje normálně.	Deska displeje je poškozená.	Vyměňte desku displeje.
Rozsvítí se indikátor režimu vaření, ale vaření se nespustí.	Vysoká teplota varné desky.	Možná je okolní teplota příliš vysoká. Možná je ucpaný přívod vzduchu nebo větrací otvor.
	Něco se stalo s ventilátorem.	Zkontrolujte, zda se ventilátor volně otáčí.V opačném případě vyměňte ventilátor.
	Deska napájení je poškozená.	Vyměňte desku napájení.
Za provozu náhle ustane ohřev a na displeji bliká „u“.	Typ hrnce je nesprávný.	Použijte správný hrnec (viz návod k obsluze).	Obvod detekce hrnce je poškozený, vyměňte desku napájení.
	Průměr hrnce je příliš malý.
	Varná deska se přehřála.	Spotřebič je přehřátý.Počkejte, než se teplota vrátí na normální hodnotu.Stisknutím vypínače vypněte a zapněte spotřebič.
Varné zóny na stejné straně (například první a druhá zóna) zobrazují „u“.	Závada zapojení desky napájení a desky displeje;	Zkontrolujte zapojení.
	Deska displeje komunikační části je poškozená.	Vyměňte desku displeje.
	Hlavní deska je poškozená.	Vyměňte desku napájení.
Z motoru ventilátoru se ozývá neobvyklý zvuk.	Motor ventilátoru je poškozený.	Vyměňte ventilátor.

Výše jsou popsány způsoby zjišťování a kontrol běžných závad.

Nerozebírejte spotřebič vlastními silami, abyste předešli jakémukoli nebezpečí a poškození indukční varné desky.

9. Instalace

9.1 Výběr instalačního zařízení

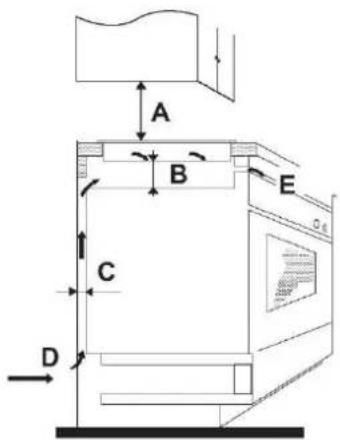

Vystřihněte pracovní plochu podle velikostí uvedených na výkresu.

Pro účely instalace a použití musí být kolem otvoru zachován prostor nejméně 5 cm. Ujistěte se, že tlouštka pracovní plochy je alespoň 30 mm. Zvolte tepelně odolný a izolovaný materiál pracovní plochy (dřevo a podobný vláknitý nebo hygroskopický materiál nelze použít jako materiál pracovní plochy, pokud není naimpregnovaný), aby nedošlo k úrazu elektrickým proudem a větší deformaci způsobené tepelným zářením z horké desky. Jak je znázorněno níže:

Poznámka: Bezpečnostní vzdálenost mezi stranami varné desky a vnitřními povrchy pracovní desky by měla být nejméně 3 mm.

Za všech okolností se ujistěte, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Ujistěte se, že je indukční varná deska v dobrém pracovním stavu. Jak je znázorněno níže

Poznámka: Bezpečná vzdálenost mezi varnou deskou a skříní nad varnou deskou by měla být nejméně 760 mm.

A B E C D

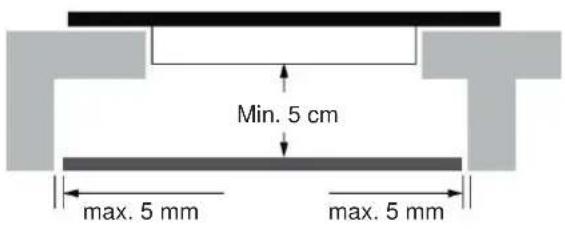

VAROVÁNÍ: Zajištění adekvátního větrání

Ujistěte se, že je indukční varná deska dobře odvětrávaná a že vstup a výstup vzduchu nejsou zablokované. Pro zabránění náhodnému dotyku s přehřátým dnem varné desky nebo k neočekávanému úrazu elektrickým proudem během práce, je nutné umístit dřevěnou vložku upevněnou šrouby ve vzdálenosti minimálně 50 mm od dna varné desky. Dodržujte níže uvedené požadavky.

Min. 5 cm max. 5 mm max. 5 mm

Kolem vnější strany varné desky jsou větrací otvory. Při umístování varné desky do správné polohy se MUSÍTE ujistit, že pracovní deska tyto otvory neblokuje.

• Mějte na paměti, že lepidlo, které spojuje plastový nebo dřevěný materiál s nábytkem, musí odolávat teplotám nad 150 °C, aby nedošlo k odlepení obložení.
• Zadní stěna, přilehlé a okolní povrchy proto musí být schopny odolávat teplotám nad 90 °C.

9.2 Před instalací varné desky se ujistěte, že

• Pracovní plocha je čtvercová a rovná a žádné konstrukční prvky nezasahují do prostorových požadavků.
• Pracovní plocha je vyrobena z tepelně odolného a izolovaného materiálu.
• Je-li varná deska nainstalována nad troubou, má trouba vestavěný chladicí ventilátor.
• Instalace splňuje všechny požadavky na vůli a příslušné normy a předpisy.
• Do trvalé elektroinstalace je zabudován vhodný izolační spínač zajišťující úplné odpojení od síťového napájení, který je namontován a umístěn tak, aby vyhovoval místním pravidlům a předpisům pro elektroinstalace.
• Izolační spínač musí být schváleného typu a musí zajišťovat oddělení kontaktu vzduchové mezery 3 mm ve všech pólech (nebo ve všech aktivních [fázových] vodičích, pokud místní elektroinstalační předpisy umožňují tuto změnu požadavků).
• Izolační spínač je po instalaci varné desky zákazníkovi snadno přístupný.
  • V případě pochybností o instalaci se obrat'te na místní stavební úřady a právní předpisy.
• Pro povrchy stěn obklopující varnou desku používejte tepelně odolné a snadno čistitelné povrchové úpravy (jako jsou keramické dlaždice).

9.3 Po instalaci varné desky se ujistěte, že

• Napájecí kabel není přístupný přes dvířka skříně nebo zásuvky.
• Je zajištěn dostatečný průtok čerstvého vzduchu z vnějšku skříněk k základně varné desky.
• Pokud je varná deska nainstalována nad zásuvkou nebo skříní, je pod základnou varné desky nainstalována tepelná ochranná bariéra.
• Izolační spínač je snadno přístupný zákazníkovi.

9.4 Před umístěním upevňovacích držáků

Jednotku umístěte na stabilní, hladký povrch (použijte obal). Na ovládací prvky vyčnívající z vámé desky nepoužívejte sílu.

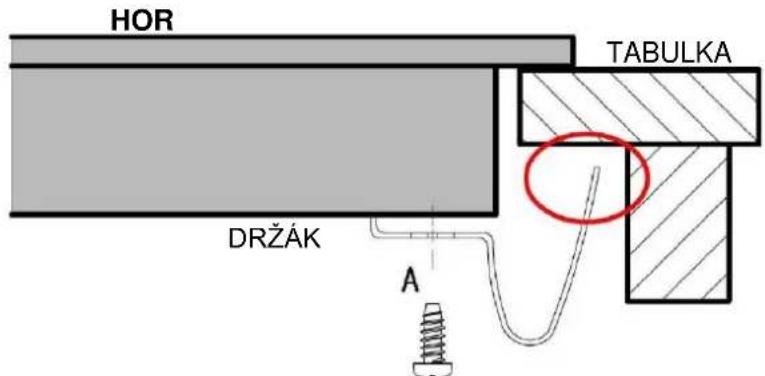

9.5 Nastavení polohy držáku

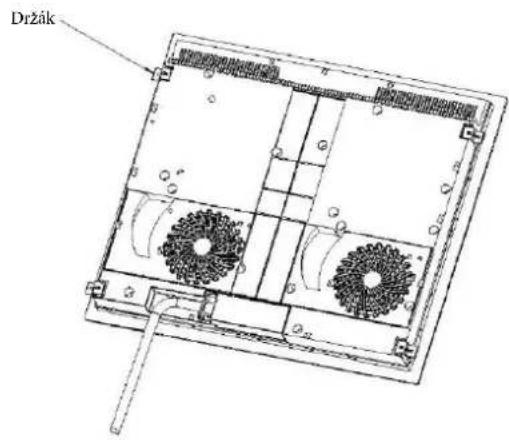

Po instalaci připevněte varnou desku na pracovní plochu pomocí 4 držáků na spodní straně varné desky (viz obrázek). Upravte polohu držáku tak, aby vyhovoval odpovídající tloušťce desky stolu.

Držák

HOR TABULKA DRŽÁK A

Za žádných okolností se držáky po instalaci nemohou dotýkat vnitřních povrchů pracovní desky (viz obrázek).

9.6 Upozornění

1. Indukční plotýnku musí instalovat kvalifikovaný personal nebo technici. Máme odborníky k vašim službám. Nikdy neprovádějte operaci sami.
2. Varnou desku neinstalujte prímo nad myčku nádobí, lednici, mrazničku, pračku nebo sušičku prádla, protože vlhkost může poškodit elektroniku varné desky.
3. Je třeba zajistit bezproblémové vyzařování tepla indukční plotýnky a zvýšit tak její spolehlivost.
4. Stěna a indukovaná topná zóna nad povrchem stolu musí odolávat teplu.
5. Aby nedošlo k poškození, musí být sendvičová vrstva a lepidlo odolné vůči teplu.
6. Nepoužívejte parní čistič.

9.7 Připojení varné desky k sít'ovému napájení

Tuto varnou desku smí připojit k síťovému napájení pouze vhodně kvalifikovaná osoba.

Před připojením varné desky k síťovému napájení zkontrolujte, zda:

1. Domácí elektroinstalace je vhodná pro napájení z varné desky.

2. Napětí odpovídá hodnotě uvedené na typovém štítku

3. Sekce napájecího kabelu vydrží zatížení uvedené na typovém štítku.

Chcete-li varnou desku připojit k síťovému napájení, nepoužívejte adaptéry, reduktory ani rozvětvovací zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel se nesmí dotýkat žádných horkých částí a musí být umístěn tak, aby jeho teplota v žádném bodě nepřekročila 75 °C.

Ověřte si u elektrikáře, zda je domácí elektroinstalace vhodná beze změn. Jakékoli změny smí provádět pouze kvalifikovaný elektrikář.

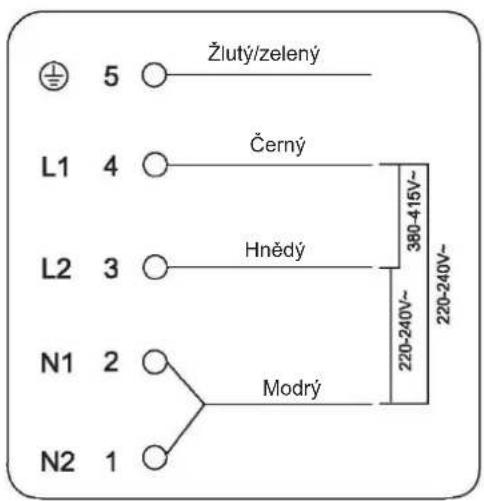

5 Žlutý/zelený L1 4 Černý L2 3 Hnědý N1 2 Modrý N2 1 380-415V~ 220-240V~ 220-240V~

Pokud celkový počet topných jednotek zvoleného spotřebiče není menší než 4, spotřebič lze připojit přímo do síte jednofázovým elektrickým připojením, jak je znázorněno níže.

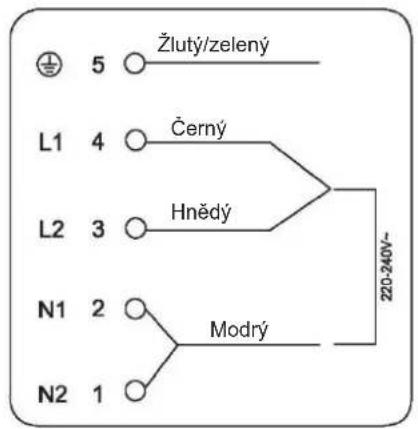

220-240V~ L N ± 25A~

• Pokud je kabel poškozený nebo je nutné ho vyměnit, opravu musí provést prodejní zástupce s použitím určených nástrojů, aby se předešlo jakékoli nehodě.
• Pokud se spotřebič připojuje přímo k síťovému napájení, je nutné nainstalovat vícepólový jistič s minimální vzdáleností kontaktů 3 mm.
• Instalační technik musí zajistit vytvořené správného elektrického spojení, které bude vyhovovat bezpečnostním předpisům.
• Kabel nesmí být ohnutý ani stlačený.
• Kabel musí pravidelně kontrolovat a vyměňovat pouze autorizovaný technik.

Spodní povrch a napájecí kabel varné desky nejsou po instalaci přístupné.

LIKVIDACE: Nevyhazujte tento výrobek jako netříděný komunální odpad. Sběr těchto odpadů pro zvláštní úpravu je nutný odděleně.

Tento spotřebič je označen v souladu s evropskou směrnici č. 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ). Zajištěním správné likvidace tohoto spotřebiče pomůžete zabránit jakémukoli možnému poškození životního prostředí a lidského zdraví, které by mohlo být jinak způsobeno, pokud by byl spotřebič zlikvidován nesprávným způsobem.

Symbol na výrobku označuje, že tento výrobek nelze likvidovat jako domácí odpad. Odvezte ho na sběrné místo pro recyklaci elektrického a elektronického zboží.

Tento spotřebič vyžaduje specializovanou likvidaci odpadu. Další informace o manipulaci, novér využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

Další informace o manipulaci, novém využití a recyklaci tohoto výrobku získáte na místním obecním úřadě, u služby pro sběr domovního odpadu nebo v prodejně, kde jste výrobek zakoupili.

Informace o výrobku pro elektrické varné desky pro domácnosti, které vyhovuji nařízení Komise (EU) 6. 06/2014
		Umistění	Symbol	Hodnota	Jednotka
Identifikace modelu				RDTP644SC/E1
Typ varné desky:				Elektrická varná deska
Počet varných zón a/nebo ploch	zóny
	plochy			2
Technologie ohřevu (indukční varné zóny a varné plochy, sálavé varné zóny, pevné plochny)	Indukční varné zóny
	Indukční varné plochy			X
	Sálavé varné zóny
	Pevné plochny
U kruhových varných zón nebo ploch: průměr užitečné plochy povrchu jednotlivých elektricky ohřivanych varných zón zaokrouhleny na nejblížších 5 mm		Zadní levá	∅		cm
		Zadní střední	∅		cm
		Zadní pravá	∅		cm
		Střední levá	∅		cm
		Střední střední	∅		cm
		Střední pravá	∅		cm
		Přední levá	∅		cm
		Přední střední	∅		cm
		Přední pravá	∅		cm
U nekruhových varných zón nebo ploch: délka a šílka užitečné plochy povrchu jednotlivých elektricky ohřivanych varných zón nebo ploch zaokrouhlené na nejblížších 5 mm		Levá plocha	LW	39,018,0	cm	Zadní levá	LW	19,518,0	cm
						Přední levá	LW	19,518,0	cm
						Střední levá	LW	19,518,0	cm
		Pravá oblast	LW	39,018,0	cm	Zadní levá	LW	19,518,0	cm
						Přední levá	LW	19,518,0	cm
						Střední levá	LW	19,518,0	cm
		Střední střední	LW		cm
		Přední střední	LW		cm
		Zadní střední	LW		cm
		Zadní pravá	LW		cm
		Střední pravá	LW		cm
		Přední pravá	LW		cm
Spotřeba energie na varnou zónu nebo plochu přepočtená na kg		Levá plocha	ECelelectric cooking	184,3	Wh/kg	Zadní levá	ECelelectric cooking	179,3	Wh/kg
						Přední levá	ECelelectric cooking	199,0	Wh/kg
						Střední levá	ECelelectric cooking	174,5	Wh/kg
		Pravá oblast	ECelelectric cooking	185,9	Wh/kg	Zadní levá	ECelelectric cooking	179,5	Wh/kg
						Přední levá	ECelelectric cooking	197,6	Wh/kg
						Střední levá	ECelelectric cooking	180,6	Wh/kg
		Střední střední	ECelelectric cooking		Wh/kg
		Přední střední	ECelelectric cooking		Wh/kg
		Zadní střední	ECelelectric cooking		Wh/kg
		Zadní pravá	ECelelectric cooking		Wh/kg
		Střední pravá	ECelelectric cooking		Wh/kg
		Přední pravá	ECelelectric cooking		Wh/kg
Spotřeba energie varné desky přepočtená na kg			ECelelectric hob	185,1	Wh/kg
Použitá norma: EN 60350-2 Elektrické spotřebiče na vaření pro domácnost – Část 2: Varné desky – Metody měření funkce
Doporučení pro úsporu energie:• Abyste dosáhlí nejlepší účinnosti vaší varné desky, umístěte hrnec doprostřed varné zóny.• Použití poklíčky zkrátí délku vaření a šetří energii, protože zadržuje teplo.• Minimalizujte množství tekutiny nebo tuku, abyste zkrátlii délku vaření.• Začněte vařit s nastavením na vysoký stupeň a až se pokrm prořeja, snížte nastavení.• Používajte hrnce o průměru odpovídajícím znázomání zvolené zóny.
Tyto informace je nutné považovat za součást uživatelské prínučky ke spotřebiči.

1. Előszó

1.1 Bezpečnostné varovania

1.2.1 Nebezpečenstvo zásahu elektrickým prúdom

1.1.2 Dôležité bezpečnostné pokyny

- Nepoužívajte parný čistič.

Deti do 8 rokov udržujte mimo dosahu alebo ich majte pod neustálym dohl'adom.

1.3 Prevádzka a údržba

1.3.1 Nebezpečenstvo zásahu elektrickým prúdom

- Nedodržanie tohto pokynu môže mat' za následok smrt'.

1.3.5 Dôležité bezpečnostné pokyny

magnetický obvod sklokeramická varná doska

indukčná cievka

indukovaný prúd

3.1 Dotykové ovládacie prvky

Ak na displeji striedavo bliká s nastavením ohrevu

Znamená to, že:

3.3.5 Uzamknutie ovládacích prvkov

Uzamknutie ovládacích prvkov

Dotknite sa ovládača zámku Indikátor časovača zobrazí symbol „Lo“

Odomknutie ovládacích prvkov

Dotknite sa ovládača zámky a chvíľu ho podržte.

3.3.6 Ovládač časovača

Úroveň výkonu 1 2 3 4 5 6 7 8 9
Východiskový časovač (hodiny) 8 8 8 4 4 4	2 2 2

6. Starostlivost' a čistenie

9.4 Pred umiestnením upevňovacích konzol

Pred pripojením varnej dosky k siet'ovému napájaniu skontrolujte, či:
