NÁVOD K OBSLUZE EWAD830C-XL DAIKIN

Tato přiručka prěstavuje duležitý pomocný dokument pro kvalifikovaný personal; vžádném pripadě však nikdy nemůze byt nahražkou samotného personál.

Dekujeme, ze jste si zakoupili toto chladic zaifzeni

PRED INSTALACI A UVEDENIM DO PROVOZU SI POZORNE PPRECETETUTO PRIRUCKU.

NESPRAVNÁ INSTALACE MÜZE ZAPRICINIT ZÁSAHY ELEKTRICKYM PROUDEM, ZKRTY, POZÁR ANEBO JINE SKODY NA PRISTROJI A ZRANÉNI OSOB.

ZARIZENI MUSI BYT NAINSTALOVANO KVALIFIKOVANYM PRACOVNIKEM/TECHNIKEM.

UVEDENI ZARIZENI DO PROVOZU MÜZOU VYKONAT POUZE ZKUSENI A OPRÁVNÉNI PROFESIONÁLNI PRACOVNICI.

VSECHNY UKONY SE MUSI PROVADET V SOULADU S MISTNIMIPREDPISY ANORMAMI.

INSTALACE ZARIZENI A JEHOU VVEDENI DO PROVOZU JE PRISNE ZAKAZANO V PRIPADE, ZE VSECHNY POKNYV TETO PRIRUCCE NEJSOU ZROZUMITELNE.

V PRIPADE POCHYBNOSTI, PRO DALSI INFORMACE A RADY KONTAKTUJTE KONCESIONARE VYROBCU.

Popis

Zafrzeni, ktere jste zakoupili, je "chiller se vzduchovym kondenzátorem" jegna se o zafrzeni, urcené pro ochlazovani vody (anebo smesi vody a glykolu) v mezich hodnot, popasnych niz. Fungovani zafrzeni se zakláda na kompressi, kondenzaci a evaporaci páry, podle obraceného cyklu Carnot. Zakladni componenty jsou:

• Kompresor s ventilem pro zvysovani tlaku chladici pary pres tlak evaporace az po tlak kondenzace.
  Evaporátor, ve kterém dochází k evaporaci kapalného chladiva s nizkým tlakem a následné k ochlazováni vody.
• Kondenzátor, ve kterém dochází ke kondenzaci páry vysokeho tlaku a k vypuzeni tepla z ochlazované vody do atmósfery prostřednictvim tepelného vyměniku, ochlazovaného vzduchem.
• Expanzni ventil, ktery umoznju se nizit tlak kondenzované kapaliny, preechajejic od tlaku kondenzace ke tlaku evaporace.

Obecné informace

Vsechna zaifzeni jsou dovávy s elektrickymi schématy, certifikovanymi vkyresv, identíkačnim štftkem; a DOC (Prohláseni o shode); v teto dokumentaci jsou uvedené vsechny technické udaje zakupeného zaifzeni a JSOU NEODDELITELNOU A PODSTATNOU CÁSTI TETO PRIRUCKY

V pripadē neshody mezi touto pfrüückou a dokumentaci
priestroje jsou smerodatne udaje, uvedene na samotném
pristroji. V pripadē pochybností kontaktujte koncessionäre
vyrobce.

Ucelem teto piriucky je poskytnout pomoc kvalifikovanemu instalaterovi a pracovnikovi, aby byla zajistena spravná instalace, uvedeni do provozu a udrzba zaizení, bez ohrozeni osob, zvifat a/nebo predetú.

Dodani zaizeni

Po dodani zafrzeni na misto instalace je zapotrefbi jej zkontrolovat, aby se zjistili eventualni skody. Je zapotrefbi prohlednout a zkontrolovat vsechny komponenty, vyjmennové v dodacim listu.
Pokud je zařizení poskozeno, neodstrañujte poskozený materialá okamžitě ohlaste škodu prepravní společnosti, aby zařizení prozkoumala.
Okamžite škodu nahlaste koncesionář výrobce, posíte mu podle moznosti smínky, které mužou být užitečné při zjistovani odpopěvodnosti.
Škoda se nesmi odstranit, dokud nebyla vykonána kontrola ze strany prydstavitele vyrobce anebo prepravní společnosti.
Prid instalaci zaifen se uistete, ze model a elektricke napetuf uvedene na stitku je spravne. Vyrobce neodpoveda za, eventualni skody vznikle po prijet zaifeni.

Provozni limity

Uskladneni

Podminky prostřédí musi odpopvldat následujíím limitúm:

Minimálni teplofa prostředí -20°C

Maximánlí teploa prostředí 57°C

Maximánlí relativny vlhkost 95% bez kondenzace

Uskladněni prí nizsī teplěť je minimálníteplota muže poskodit komponenty zařiženi, zatímco prí vyší teplěť jako je maximální muže zpúsobit otevřeni bezpečnostnich ventilú. Uskladněni v prostřédí s kondenzaci muže poskodit elektrické komponenty.

Fungovani

Fungováni je povoleno v mezich limitu uvedenych na Obrázku

2.

Zařizení se musí používat s prútokem vody evaporátoru mezi 50% a 140% nominálho prútoku (standardní operacní podminky).

Provozmimo uvedenych limitu muze zafrizenf poskodit.

V pripadé pochybností kontaktujte koncesionáre vyrobce.

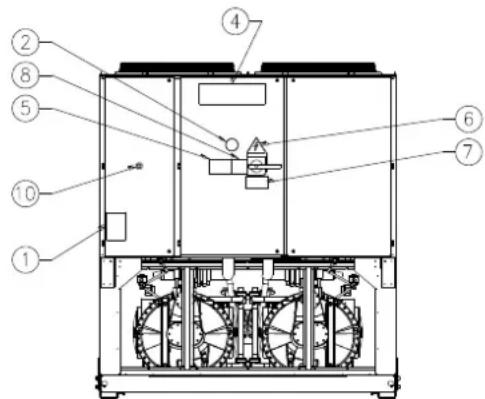

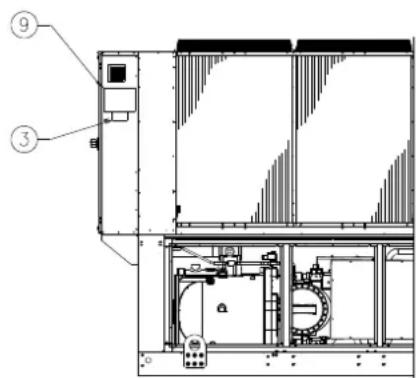

Obrak 1 - Popis stitku pouzitych na elektrickem panelu
(Elektricky panel muze byt ze dvou ruznych vysek)

Identifikace stifiku

1 - Symbol nehořlavého plynu	6 - Symbol elektrického nebezpečí
2 - Typ plynu	7 - Upozorněné o nebezpečné napětí
3 - Údaje identifikacného štítku zařizení	8 - Upozorněné o utážení kabelú
4 - Logo výrobce	9 - Pokyny ke zvedáné
5 - Upozorněné o naplěné obvodu vodou	10 - Nouzové zastavení

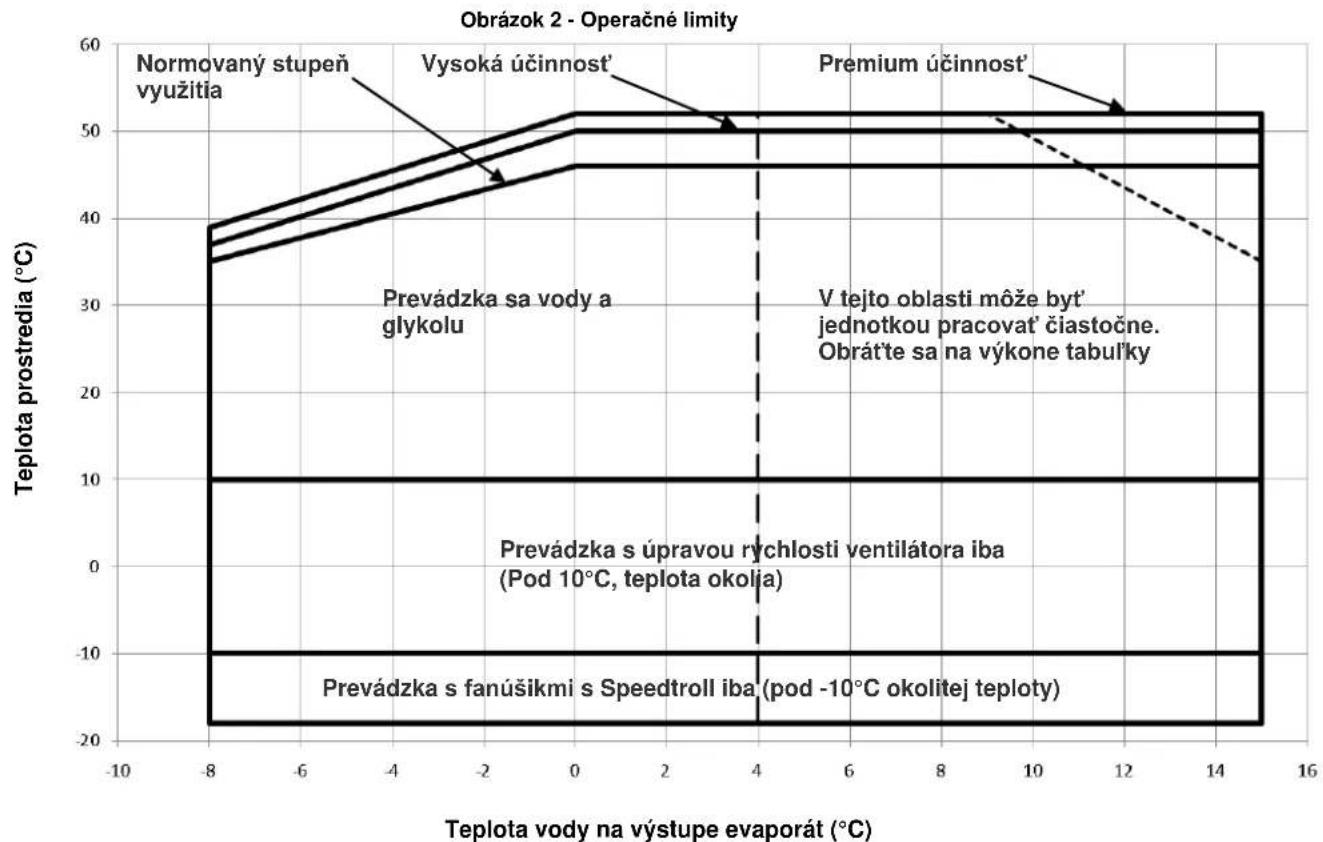

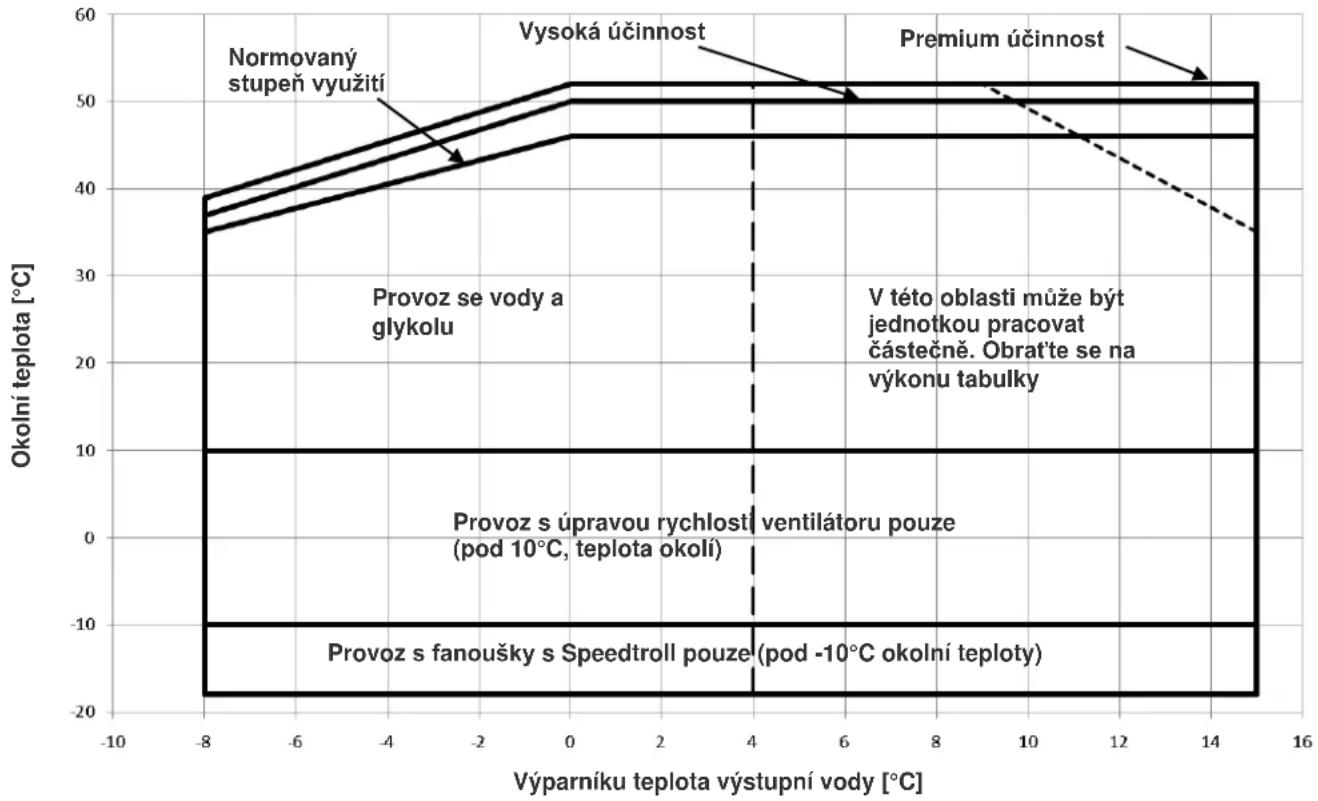

Obrázek 2 - Provozní limity

Bezpečnost

Zarizeni musi byt pevné uchycene k podlaze.
Je duležite dodržovat nasledujiciPokyny:

• Zařizenì se muže zvedat pouze v príslušnych bodech, vyznacenych Žlute, které se nacházejí na jeho podstavci.
• Pristup k elektrickym componentüm je zakázân,Pokud předtím nebul hlavný vypinač zařizení otevřen a elektrické napajeni deaktivovano.
• Pristup k elektrickym componentum je zakazan bez pouziti izolačni plośiny. Nepristupujte k elektrickym componentum,Pokud se v blízkosti vyskytuje voda/nebo vhlkost.
• Ostré okraje a povrch casti kondenzátoru mužou zpúsobit poraněni. Vyhybejtse se primemu kontaktu a používejte vhydné osobní ochrannes prostředky.
• Pfed jakymkoli zasaehm na chladicich ventilatorech a/nebo kompressorech odektelelektricke napajeni otevfenim hlavnlo vypinac. Nedodrzovani tohoto pravidla mze zpusobit vaznaronei.
• Nevkladeje pevné prédméty do vodnich trubek, zatímco je zaizení zapojeno k systému.
  Mechanicky filtr musi byt nainstalovan na vodni trabce, ktera je zapojena ke vstupu tepelného yměníku.
• Zafizeni je vybaveno bezpečnostnímī ventily, které jsou namontovány po stranach nízkého a vysokého tlaku chladiciho obvodu.

Je prisne zakazano odstranit vsechny ochranné kryty pohyblivych casti.

V pripadé nečekaného zastaveni zařizení postupujte podlePokynu uvedenych v Kontrolné panel - priruckaPokynu, který je současti dokumentace, odevzdané konečnému uživateli.

Doporucje se provadet ukony instalace a udrzby spolu s jinymi osobami. V pripade nahodilych zraneni anebo problemu se chovejte nasledujicim zpusobem:

• zachovejte klid
• siskněte tlacítko alarmu, nacházi-li se y misté instalace
• prěmístěte raněnou osobu na teplé místo, daleko od zařizení a uložte ji do polohy klidu
• okamzité uvedomte personal odpovedny za bezpečnost v budové anebo pohotovostní záchrannou sluzbu.
• počekje na prichod pohotovostni sluzby a nenechávejte raněného samotného
• poskytněte všechny potřebné informace operátorum pohotovostní sluzby.

Vyhybejte se instalaci chilleru v prostrefi, které muze byt nebezpecné behem udrzbańskiych ukonu, jako napfriklad plosiny bez ochrannych zdek nebo zabradi aneboszony, které neodpovidaji pozadavkum pro okolni prostrefi chilleru.

Hluk

Zařizení produkuje hluk zejměna v dusledku otáčeni kompresoru a ventilatóru.

Hladina hluku pro každý model je uvedena v prilozné dokumentaci.

Pokud je zařazení správně nainstalovANO a použivANO a pravidelné jej podrobujete udžrbě, hladina hluku si nevyžaduje namontovani specifikné ochranného prístroje, ktery by fungoval nepfetržite poblíz zařazení.

V prfpade instalace se specifikymi zvukovymi pozadavky je zapotrebni nainstalovat dodatkovy pristroj pro snizeni hluku.

Přemistováni a zvedáni

Vyhybeje se narazum a/nebo otresum zaflzeni behem
nakladani/vykladani z prepravnho prostfedku a bēhem
premistovani. Tlačte ane bota tehje tzaženi pouze za rám podstavce. Umistěte zaflzeni dovnitř prepravnho prostfedku tak, aby se nehybalo a nezpúsobilskody. Dbejte na to, aby zádná căst zaflzeni neupadla bēhem pfepravy a
nakladani/vykladani.

Vsechna zaflzeni jsou vybaven body pro zvedani oznaenymi zlute. Pouze tyto body se muze pouzivat pro zvedani, jak je dale zobrazeno. Pouziveje rozperné tye, abyste predešli poskozeni kondazcní nadoby. Umistete je nad vetraky do vdalenosti alespn2,5 metru.

Zvedaci lana a posuvné tycé museji byt dostatečné pevné, aby bezpečné udržěi zařizení. Zkontrolujte hmotnost zařizení na jeho identifikacím stifku.

Zafrzení se musí zvedat s maximánl opatrností a pozorností, podlePokynu ke zvedáni, uvedenych na stitku. Zvedejte zafrzení pomalu a udržujte jej perfektné vyrované.

Umistěn a montžá

Vsechna zaifzeni jsou projektovana pro externi pouziti, na balkonechanebo zemi, za podmINEk, ze v prostoru urocenem pro instalaci senenachazeji prekazky, ktere by mohli snizovat pritok vzduchu ke kondenzačnim baterím.

Zafrzeni musi byt nainstalovANO na pevnem a perfektne rovnem povrchu. Bude-li zafrzeni instalovano na balkonech anebo strechnach, je mozné, ze bude zapotrebí pouzit trámu pro Rozlození hmotnosti.

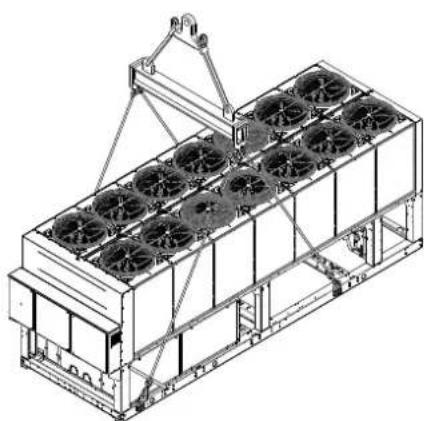

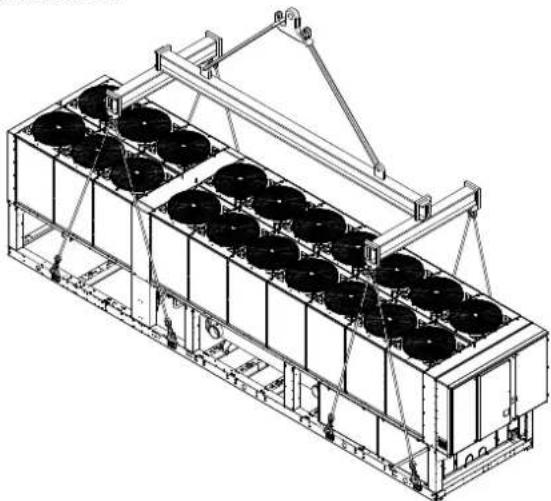

Obrázek 3-Zvedáni zařizení

2 kompreosrove Jednotky

3 komprésovre Jednotky

Pro instalaci na zemi je potrebny odolny cementovy zaklad o minimálni tloušće 250 mm a delce presahujíci delku samotného zařizení, zaklad musi byt schopný udržet hmotnost zařizení.

Pokud je zařizen nainstalovánov prostorach lehce pristupnych osobám anebo zvifatum, doporučuje se namontovat ochrannes mfižky na casti kondenzátoru a kompresoru.

Pro zabezpečeni lepsi vykonosti v miste instalace doržujte následujíci opatřeni a poukyny:

Vyhybeje se recirkulaci toku vzduchu.

Ujistete se, ze se v blizkosti nevyskytuji prekazky, které brani spravnemu toku vzduchu.
Ujistete se, ze zaklad je pevny a odolny, ay se co nejvic snizil hluk a vibrate.
Vyhne se instalaci zaifeni v obzvlaste prasnych mistech, protoze by mohlo dojit k zneci steni kondenzaenich baterii.
Voda v systému musi byt obzvlsté cistá a vsechny stopy oleje anebo rzi se musi odstranit. Na vstupni trabce zaflzeni musi byt namontován mechanicky filtr vody.

Požadavky minimálniho prostoru

Je dulezite respektovat minimn vzdalenosti na vsech zaifzenich pro zabezpecni optimni ventilace kondenzaich bateri.

Když se rozhodnete umistit zařizeni, pro zabezpečeni adekvátnétoku vzduchu je zapotrebl brat v uvahu následujíci faktory:

vyhbyeje se recirkulaci teplho vzduchu

wyhbeje se nedostatecnemu pifvodu vzduchu ke kondenzatoru, chlazeneho vzduchem.

Obé podmíky mužou zpúsobit zvyşeni kondenzačního tlaku, které vede ke snizeni energetické vykonnosti a chladici učinnosti.

K zaizeni musi byt pristup z kaźde strany pro provaděni udrzbárskych ukonu po instalaci.

Vertikalni odvod vzduchu nsmi byt zataraseny.

Pokud se kolem zařizení nacházeji zdi anebo jiné prekázky stejné vyšky jako samotné zařizení, toto musí byt nainstalovano ve vzdalenosti větsí než 2500 mm. Jsu-li prekázky vyší, zařizení musí byt nainstalovano ve vzdalenosti větsí než 3000 mm.

Pokud bude zaření nainstalovANO bez dorženi minimálnich doporučěnývzdálenosti pro vertikánlí zdi a/nebo prěkážky, muže dojt ke kombinaci recirculace tephéo vzduchu a/nebo nedostatečného privrodu vzduchu ke kondenzátoru chlazeného vzduchem s naslednym sníženín ykonnosti učinnosti.

V kazdem pripademikroprocesor umozni zaifeni prizpusobit se novemu operacnmu provozu, dodavajic maximnviykonnost, ktera je k dispoci z urcitiych podminkach, i kdyz je bocni vzdalenost mensi nez je doporuovano; krome operacnich podminek, ktere by mohil ovlivnit bezpeocnost personalu a spolehlivost zaifeni.

Kdydz dojde k umisteni dvou anebo vice zaifzeni vedle sebe, doporučujé se dodržovat vzdalenost nejmné 3600 mm mezi bloky kondenzátoru.

Pro dalsi rešeni kontaktujte zastupce vyrobce, prosim.

D-EIMAC00608-16EU - 157/234

Zvuková ochrana

Pokud si hladina zvukové emise vyzaduje specifikou kontrólu, je zapotfěbi věnovat pozmost zvukové izolaci zarizeni od podstavce aplikovám protivibráčné prvkú adekvátím zpusobem (dodávaj se jako volitěné prky). Flexibilní spoje musi byt naintalovány i na hydraulických zapojeních.

Vodni trabky

Trubky musi byt projektovany s co nejmensim poctem ohybu a zmen vertikalniho smeru. Timto zpusobem se značné sníži vydaje na instalaci a zlepši se vykonnost systému. Hydraulicky systém musi mit:

1. Antivibračni prvky sloužić pro sníženi prenosu vibraci na strukturu.
2. Izolačni ventily pro izolaci zafrizeni od hydraulického systému během servisnich úkonú.
3. Prutokomer.
4. Manuálí anebo automatické odvzdušnovaci zařeni umistěné na nejvyssim bodě systému, zatlimco drenážní zařeni umistěné na nejnižsím bodě systému.
5. Evaporatora zaifzeni pro rekuperaci tepla, ktere nejsoun na nejvyssim bodsystemu.
6. Odpovidajci zaizeni, které slouži pro udrozovani tlaku v hydraulickém systemu (expanzní nadoba, atd.).
7. Ukazatele tlaku a teploty vody, které napomahaji pracovnikovi piri servisnich a udrzbańskiych ukonech.

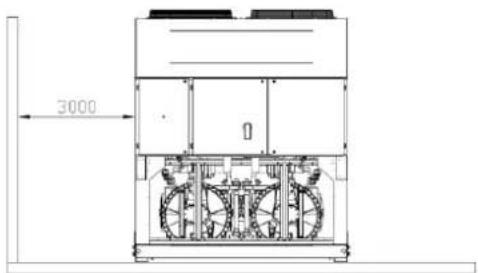

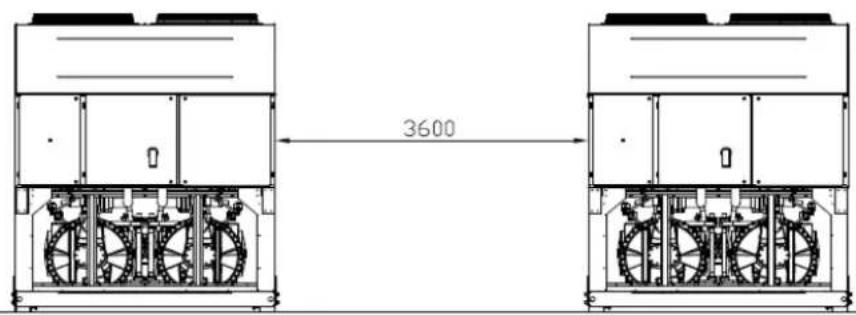

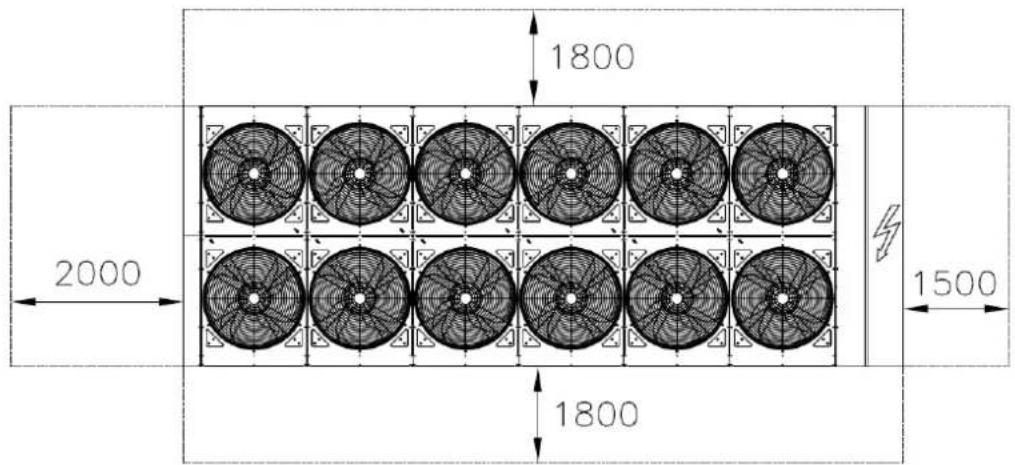

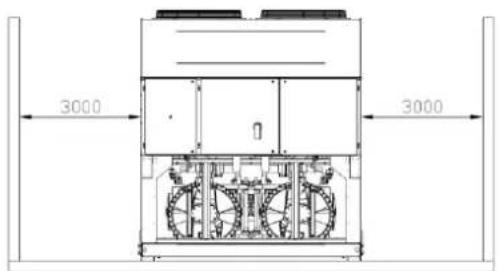

Obrázek 4 - Požadavky minimálího prostoru

8.. Filtr nebo zaifeni, ktere muze odstranit ccastice z kapaliny. Pouziti filtru prodluzije zivotnost evaporatoru a

cerpadla a napomáhá hydraulickému systému udržovat se v lepsich podminkach.

1. Evaporator je vybaven elektrickym odporem s termostatem, ktery zabezpuje ochranu proti zamrznuti

D-EIMAC00608-16EU - 158/234

vody pri minimálne teploté prostredi -25°C. Vsechny ostatni vodni trabky/externi hydraulická zařizení systému musi mit zatepleni proti mrazu.

10..Zarifen pro rekuperaci tepla se musi v zimnim obdobi vyprazdnit,Pokud se do hydraulickeho obvodu nepidá smes etylenglykolu v prisluhnem procentuinaln pomru.
11..V priPadé vymeny zafizen se musé cyl hydraulicky systém vyprázdnit a yvciistit předtím, než budou namontována nová zařeni. Před uvedením nového

zañzeni do provozu se doporučuje vykonat odpovidajci testy a chemické upravy vody.

1. Pokud se glykol prida do hydraulickeho systemu jako prostfedek proti zamrznuti, daveje pozor, ponevadz privodni tlak bude nizsí, vykonnost zaflzeni se snízi a poklesy tlaku budou vétsi. Je zapotrebi opětovné seridit vsechny ochranné systemu zaflzeni, jako zaflzení proti zamrznuti a ochranné zaflzení proti nizkemu tlaku.
2. Pred izolovanim vodnich trubek se ujistete, ze nedochazik unikum.

Obrázek 5 - Zapojeni vodnich trubek k evaporatóru

EVAP

1. Tlakomer
2. Izolačni ventil
3. Flexibilni konektor
4. Cerpadlo
5. Prutokomer

6. Filtr

7. Tepelna sonda

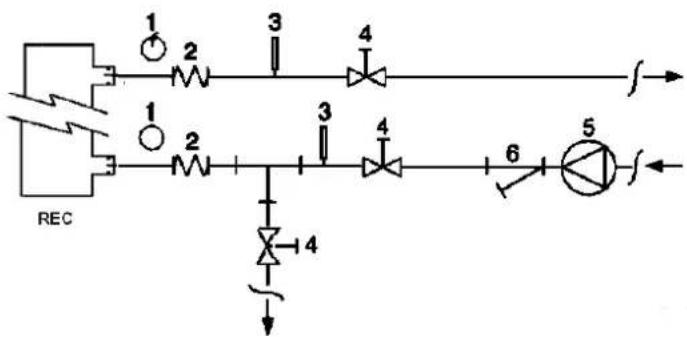

Obrázek 6 - Zapojeni vodnich trubek k vyměnikumrekuperace tepla

1. Tlakomer
2. Izolačni venil
3. Flexibilni konektor
4. Cerpadlo
5. Tepelná sonda
6. Filtr

Uprava vody

Pred spustenim zarfeni yvistete vodn obvod. Necistota, vapnik, usazeniny koroze anebo jineho materialu se muzou hromadit uvnif tepelného vyméniku a snizit tak jeho kapacitu tepelne vymeny. Muze dojit i k poklesu tlaku, ke snizeni prutoku vody. Vhodna uprava vody muze tedy snizit riziko

koroze, eroze, formovani vapniku atd. Odpovidajci a nejvhodnejsi uprava se urc pfmo na miste podle typu systemu a vlastnosti vody.

Vyrobce neodpovida za eventualni skody anebo spatne fungovani zarizeni v dusledku chybejici anebo nevhodné upravy vody.

Tabulka 1 - Akzeptovatelné limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO3 / l)	< 200
Elektrická vodivost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1.0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S2- / l)	None
Sulfatóvé iony (mg SO4- / l)	<200		Amonné iony (mg NH4+ / l)	< 1.0
Zásaditost (mg CaCO3 / l)	<100		Oxid křemičitý (mg SiO2 / l)	< 50

Ochrana proti zamrznuti reckuperačnich vyměnikù a evaporatoru

Vsechny evaporatory jsou vybavené elektrickym opdorem kontrlovanym termostacky, kter y zabepezuje vchodnou ochranu proti zamrznuti pri minimánlé teplote prostředī -25°C. Nicnéne, kromě připadu, kdy jsou výméníky tepla kompletné prždné a cîsté a obsahuji protimrznouci smēs, se mužou použit dodatkové metody proti zamrznutí.

Při projektovani systému se vždy komplexné berou v uvahu dve nebo vice metod ochrany, popsánych nizé:

Stalyobeh toku vody umnititrubek a ymenniku

• Pridani adekvatniho mnozstvi glykolu do vodnlo obvodu.
• Tepelna izolace a dodatkov zahrivani vnejsich trubek
  Vyprzdnéni a yciisteni tepelného yméniku bēhem zimnlo odoboi

Je odpovednosti instalatera a/nebo udrzbare zajistit pouziti metod proti zamrznuti. Ujstete se, aby se vzdy provedii udrzbafrské ukony potfnebne pro ochranu proti zamrznuti. Chybejici dodrozvani vyse uvedenychPokynu muze zpusorbit poskozeni zaflzeni. Skody zapficinene mrazem nespadaji do zaruky.

Instalace prutokomeru

Pro zajisteni dostatecnheho mnozstv vody pro cely evaporator je nezbytné nainstalovat na hydraulickem obvodu prutokomér, ktery muze byt umisten na vodnich trubkach na vstupu anebovystupu. Ukolem prutokomeru je zastavit zafrzeni v pripadepreruseni toku vody a chrnut tak evaporator pred zamrzutim.Vyrobce nabizi jako volitelny prvek patficne zvolenyprutokomer.

Tento prutokomér lopatkového typu je vhodny pro externi nepétrzité aplikace (IP67) s prüměrem trubek od 1" do 6".

Prutokomér je vybaven Čistým kontaktem, který musí byt elektricky pripopény ke koncovkám, jak je znázornéno na elektrickém schematu.

Prutokomér musi byt nastaven tak, aby mohlzasahnout, kdyz tok vody evaporatoru klesne pod 50% nominalnfo prutoku.

Rekuperace tepla

Podle prani muze byt zaizeni vybaveno i systememrekuperace tepla.

Tento systém se aplikuje pomoci tepelného vyméniku chlazeného vodou, ktery se umistuje na odvodovou hadici kompressoru a pomoci príslusného zafrzeni, ktere fidi tlak kondenzace.

Pro zabezpečeni fungovani kompresoru uvnit své schranky zařizeni prorekuperaci tepla nemuzou fungovat s vodou o teplote nizsí než 28°C.

Projektant zařizení a instalaté chilleru nesou odpověvodnost za dodržovani teto hodnoty (např. použitim ventilu bypass pro recirculaci)

Elektrcké zařizení

Obecne vlastnosti

Vsechna elektricka zapojeni k zafrizen musi byt v souladu s platnymi predpisy a normami.

Vsechny ukony instalace, sefizeni a udrzby muze provadet kvalifikovany personal.

Konzultujte specifiké elektrické schéma odpovidajci zakuponemu zaifeni. Pokud se elektrické schéma na zaifeni nenacház anebo jste jej ztratili, kontaktujte vašeho koncessionáře vyrobce, který vám zašle kopii.

V pripadesnesrovalostmezi elektrickym schematem a panelem/elektrickymi kabely kontaktuje koncesionafe vyrobce.

Používejte pouze měděné vodice, v opacné měpipadé by mohlo dojt k přehrátne anebo korozi ve styčnych bodech s rizikem následného poskozeni zafizeni.

Aby nedocházelo k pferušeni, kabely fizeni se museji zapajet oddělen od elektrickych kabelu. Za tímtu utelem používejte rozdǐnlé trubice pro vedení kabelú.

Prid jakymkoliv zasahem na zafzeni otevfte hlavn i odpojovaci vypinač na hlavnim napajeni zafizeni.

Kdyz je zafrzeni vypnuto, ale vypinač se nacházi v zavréné pozici, nepouživané okruhy zustanou nicné aktivní.

Nikdy neotvirejte svorkovnici kompresor duiv, nez otevreh hlavni odpojovac vypinač zařizen.

Soucasnost zatiženi monofáze a trifáze a nerovnováha mezi fázemi muzou zpúsobit ztrát smérém k zemi až do 150mA bēhem normalího fungování seriovych zaízeni.

Pokud systém zahrnuje zařeni, ktere zpúsobujу vyssi harmonické (jako VFD a rez faze), muzou ztraty směrem k zemi dosáhnout i hodnoty mnohem vyssi (zhruba 2 Amperu).

Ochrany pro systém elektrického napajeni musi byt Projektovány na záklabé vyse uvedenych hodnot.

Obluha

Odpovédnost pracovnika

Je dulezé, aby pracovnik byl patrioné vyskolen a obeznámil se se systémem před použitím zařizení. Kromě přečtení teto přrucky si musí tež prostudovat operacní přrucku mikroprocesoru a elektrické schéma, aby pochopil sekventa uvedeni do chodu, fungovani, sekventa zastaveni a fungovani vsech bezpechnostnich zařizení.

Bēhem fáze prvnho spustěni zařizení technik, pověfený vyrobcem, je k dispozici opodvědet na jakoukoliv otázku a poskytnout instrukce pro vykonány správních procedur.

Pracovnik si musi zaznamenavat operačnì udaje pro kázěné nainstalované zařizení. Dalá registry se musi věst pro vsechny praviděne servínsi a udržbáfské úkony.

Pokud pracovnik zjistí anománlí anebo neobvýkle operacní podminky, musi konzultovat technickou sluzbu, pověrenou vyrobcem.

Bězná udrzba

Ukony minimálíní bežné udžby jsou vyjménovány v Tabulce 2

Asistance a záruka

Vsechna zaftzeni jsou testovana ve vyrobe a podlehaj zaruce po dobu 12 mesicu od prvnio uvedeni do provozu, anebo 18 mesicu ode nde dodani.

Tyto zaření byla projektována a konstruována s ohledem na nejvysskvalitivnif standard a zabezpecujif leta bezporuchového fungováni. Nicměné je duležite postarat se o patfičnou a pravidelnou udrzbu v souladu se vsemi procedurami, uvedenyymi v teto prfručce, jakoz i v souladu s dobrými praktikami vztahujícfmi se na udrzbu stroju.

Doporučuje se uzavřit smlouv u odžrže se servisinm stfédiskem, opravněnym vyrobcem, aby jest si zabezpecilić učinny a bezproblémový servis díky zkušenosti a kompetenci našeho personalu.

Je tbreba brat v uvahu i fakt, ze zafrizeni si vyzaduje udrzbu i kdyz je jeste v zaruce.

Mejte na védomí, ze nesprávné použit zařizeni, například mimo svych operacnich limitu anebo chybějici udžrba podlePokynu uvedenych v teto pfrucce, maj za následek zruşení záruky.

Dodržujte obzvlástě následujici body pro respektovani podminek záruky:

1. Zarizeni nemüze fungovat mimo operacnich limitu
2. Elektrické napájení musi odpovidat limitum napétí a musí byt bez vyskytu harmonickych anebo náhlych zmen napétí.
3. Trifazové napajeni nesmi vykazovat nerovnováhu mezi fázemi vyssi nez 3%. Zařazení musi zustat vypnuto, dokud elektricky problem nebude vy'resen.
4. Nedeaktivujte anebo nezrušte Žádné bezpečnostní zařazení, jak mechanické, tak elektrické anebo elektronické.
5. Voda, používána pro plnéni hydraulického obvodu, musi byt cistá a vchodné upravená. Na nejblížsím bodě ke vystupu evaporátoru musí byt nainstalován mechanický filtr.
6. Pokud pri objednávice nebylo dohodnuto jinak, prutok vody evaporatoru nesmí nikdy byt vce jak 120% a mené jak 80% nominálni Kapacity.

Pravidelné povinne kontroly a uvedeni zařizení pod tlak

Zafrzeni pati do kategorie IV klasifikace stanovené Evropskou Smernicí PED 2014/68/EU.

Pro chillery, patrici do teo kategorie, nektere mistni normy si vyzadují pravidelnou inspekci ze strany oprvného servisiho strediska. Ovefte si platné požadavky na misté instalace.

Tabulka 2 - Program bežné udrzby

Seznam úkolù	Týdně	Měsičně (Poznámka 1)	Ročné/Sezó nně (Poznámka 2)
Obecně:
Čtení operacních údajú (Pozn. 3)	X
Vizuální inspekce zařizení pro eventuální škody a/nebo uvolněné		X
Kontrola integrity tepelné izolace			X
Čistěné a nalakování, kde je to nutné			X
Analýze vody (6)			X
Kontrola fungování průtokoměru		X
Elektrické zařizení:
Provečka kontrólnich sekvencí			X
Kontrola opotřebeni počitadla - vyměnit, je-li zapořebi			X
Kontrola správného utažení všech elektrických koncovek - utáhnout, je-li zapořebi			X
Čistěné vinitřka elektrického kontrólniho panelu			X
Vizuální inspekce componentù pro eventuální známky nadměrného zahrťvání		X
Provečka fungování kompresoru a elektrického odporu		X
Měrení izolace motoru kompresoru pomoci Megger			X
Chladici obvod:
Kontrola prítomonosti eventuálních uniků chladiva		X
Vizuální prověrka toku chladiva prostřednictvím inspekčného skla kapaliny inspekčnésklo musí být piné	X
ProvečkaPoklesu tlaku filtru dehydrátoru		X
ProvečkaPoklesu tlaku olejového filtru (Pozn. 5)		X
Analýza vibrací kompresoru			X
Analýza kyselosti oleje kompresoru (7)			X
Čast kondenzátoru:
Čistěnébloků kondenzátoru (Pozn. 4)			X
Provečka správného utažení ventilátorů			X
Provečka zeber bloku kondenzátoru - odstranit, je-li zapořebi			X

Poznámky:
1. Mesični Úkony zahrnuji i Úkony týdenni.
2. Roñúkony (nebo sezónni) zahmují tydenni a mésióni.
3. Operacnfudaje zaizenif se muzou cist denne, s respektovanim yswokeho pozorovacho standardu.
4. V prostriedich se zvysenou koncentraci castic ve vzduchu je zapotrebl cistiblok kondenzatoru casteji
5. Vymerte olejovy filk, kdyzPokles laku vztahujci se k nemudosahne 2,0 bar.
6. Kontrolujte pitromost eventuinalich Rozpuistemych kovu.
7. TAN (Cslslo celkovych kyselin): ≤ 0,10 : zadny ukon

Mezi 0,10 a 0,19: yměnte protlkyselinové filtrá y zkontrolujte po 1000 provoznich hodinách. Pokračujte ve yjměne filtrú, dokud TAN nenižínež 0,10.

0,19: yměnte olej, olejoví třa dehydrátor oleje. Kontrolujte v pravidelných intervalech.

Duležite informace vztahujici se k použivanému chladivu

Tento vyrobek obsahuje fluorované plyny sklenikového efektu, Nevypoustěte plyny do ozduši.

Typ chladiva: R134a

Hodnota GWP(1): 1430

(1)GWP = Zahirvaci ykon Globalni

Mnozstv chladiva, potrebne pro standardn fungovani zaifen, je uvedeno na identificaim stitku zaifen.

Skutečné množstvi chladiva, nacházejíci se v zařazení, je signalizováno střimbou týčinkou uvnitr elektrického panelu.

V závislo od evropske anebomisti tegslativy je mozné, ze jsou potnebné inspekoe pro zjistovani eventuañich uniku chladiva.

Kontaktujte mistroho prodejce pro dalisi informace.

Pokyny pro továrni a terényni plnéné Jednotky

(Dulezite informace vztahujfc se k pouzivanemu chladivu)

System chlazenif bude naplnen fluorovanymi sklenikovymi plyny.

Nevypoustejte plyny do ozdusi.

1 Na stitek typu chladiva dodanys produktem pouzijte nesmazatelny inkoust a fidte se nasledujicimiPokyny:

Mnozstvichladiva pro kazdy okruh (1; 2; 3)
- Celkové množstvi chladiva (1 + 2 + 3)
- emise sklenikovych plynu vypoctete s pomoci nasledujicho vzorce:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

a Obsahuje fluorované skleníkové plyny
b Cislo okruhu
c Továrni plnéné Jednotky
d Terénni plnene Jednotky
e Mnozstvi chladiva pro kaźdy okruhu (podle poctu okruhu)
f Celkové množstvi chladiva
g Celkové množstvi chladiva (v tovarne a terenu)
h Emise sklenikovych plynuz celkoveho mnozstv chladiva

Vyjadrene jak tony ekvivalenttu CO2

m Typ chladiva
n GWP=Global warming potential - potencial globániho oteplováni
p Sériové cislo Jednotky

2 Vyplény stítek musí být pripevněny na vnitří stranu elektrického panelu.

V závislosti na evropské āmístní legislativě je třeba provadět pravidné kontroly. Kontaktujte místního prodejce pro dalá Informace

OZNÄMENI

V Evropé se vye emise sklenikového plynu z celkového množstv chladiva v systému

(vyádfrenejakoekvivalenttun CO_2 )pouziva kestanoveni intervalu udrzby.

Vzorec pro vypocet emise sklenikového plynu:

Hodnota GWP chladiva x celkové množstvi chladiva (v kg) / 1000

Použijte hodnotu GWP uvedenou na štítku s informacmi o skleníkovych plynech. Tato hodnota

vycházi ze 4. zpravy o hodocení IPCC. Hodnota GWP zminěná v navodu muže byt zastarálá (tj. muže vycházet z

1. zapravy o hodnoceni IPCC).

Likvidace

Zaifzeni je realizovano z kovovych, plastovych a elektronickych componentu. Vsechny tato casti se muslikvidovat v souladus platnimi mistroimipredispy. Olovene baterie se musi sbirat azaslat do specialno h sberneho strediska.

Olej se musi sbirat azaslat do specialniho sberného strediska.

t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Vyhrazujeme si pravo povadet projektové a strukturalní modifikace v kterémkoli momentu bez předházejího upozoměni. Zobražéní na odlice není zavazújci.

Verze zařizení pro volné chlazení

Zarizeni pro volne chlazeni maji dopinujici civky, ktere se pouzivaj k predchazeni kapaliny vchacejici z konstrukce a zvyuji celkovou ucinost plenim kompresoru dokud se zcela nezastavi jestlze to okolni podminky umozni. Prutok vody lze v priadé, ze okolni venkovni teplota Poklesne pod teplotu vratne vody. odchylit na dalsi civky a to pomoci trojcestného ventilu (nebo dvojestnych ventilu. Zavisio na velikosti chladiciho zarizeni).

Volné chlazení lze aktivovat pomoci spinače QFC nainstalovaného v ovladaciolestei elektrického panelu. Jakmile je volné chlazení aktivováno, fidíci Jednotka fidí obsluhu vodnich ventilu automatický. V rámci systémového filzení lze rovně obsluhou větrákú maximalizovat efekt volnéchlazení.

POZOR

Zajist správné množstv vody/glykolu je zodpovednosti koncového uživatele.

Na poskozeni civek pro volné chlazení zpúsobé zamrznutim se nevztahuje záruka.

POZOR

Pro zajistěni systémoνého prútoku vody nainstalujte prútokové spínač.

POZOR

Abyste predeši poskození civek pro volného chlazení a trubek vyparniku nainstalujte do privodniho potrubi filtracné kos. Filtracné kos musí mit olvory maximálne 0,5 mm.

Existuj dva typf fidicich systemu volnoho chlazenl:

Systém volného chlazení trojcestným ventilem

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Cívy pro volné chlazení
3 Way Valve	Troicestný ventil
EEWT	Tepelná sonda vstrup vody
Evaporator	Výparník
ELWT	Tepelná sonda vstrup vody

Systém volného chlazení dvojcestným ventilem

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Cívky pro volné chlazení
2 Way Valve	Dvojeestný ventil
EEWT	Tepelná sonda vstup vody
Evaporator	Výparník
ELWT	Tepelná sonda vstup vody

Systemovou ymenu rfdi v zavislosti na provoznich podminkach a nastavené hodnote vestavané rfdici Jednotka. Mezi zimnim a letnim provozem jsouPoklesy vodni strany ruzne, nasledkem cehoz muze byt prutok vody chladcim zarizenim ruzny. Vyhodnotte, zda se minimalnfa maximalnfa prutok vody behem letniho a zimniho provozu nachazf v rámci limitu prutoku vody (viz navod k vyrobku).

ORIGINALNE UPUTE SU NA ENGLESKOM JEZIKU

Ovaj priučnik predstavlja važan dokumenat koji pruza podrsku kvalificiranom osoblju ali u on nikojem slucaju ne smije zamijeni isto osoblje.

Zahvaljujemo Vam sto ste kupili ovaj chiller

PAZLJIVO PROCITAJTE OVAJ PRIRUCNIK PRIJE NEGO

POCNETESA INSTALACIJOMI POKRETANJEM OVE CJELINE

NEPRAVILNA INSTALACIJA MOZE DOVESTI DO ELEKTRICNOSvrha ovog priscnika je da instalater ili kvalificirani radnik garantira funkcionira UDARA, KRATKOG SPOJA, ISPUSTANJA, POZARA ILI DRUGIHpravilno pustanje u pigeon te odrzavanje cjeline bez da se stvori bilo kakav rizik OSTECENJA NA APARATURI ILI DO NANOSENJA POVREDAJude,zivotinje i/ili predmete.

OSOBAMA

OPERATER/TEHNIČAR PROFESIONALAC MORA INSTALIRATDostava cjeline

OVU CJELINU.

POKRETANJE/PUSTANJE U RAD OVE CJELINE MORAJU OBAVITI OVLASTENI PROFESIONALCI KOJI SU OBUÇENI TO.

SVE SE AKTIVNOSTI MORAJU OBAVITI U SKLADU SA ZAKONIMA I LOKALNIM PROPISIMA.

APSOLUTNO SE ZABRANJUJE INSTALACIJA I POKRETANJE OVE CJELINE U SLUCAJU DA SVE UPRE T COJE SADRZI OVA PRIRUCNIK NISU BILE JASNE.

U SLUCAJU SUMNJI DA BISTE DOBILI DETALUNJE INFORMACIJE STUPITE U KONTAKT SA PROIZVODACEVI TRGOVACKIM PUTNIKOM/PREDSTAVNIKOM.

Cim cjelina stigne na svoje definitivo odrediste gdje se treba instalirati treba se pregledati kako bi se pronašla eventualna oštecenja. Sve komponente koje su Zavedene i opisane na dostavnici se trebaju pregledati i kontrolirati.

Ako dode do ostecenja cjeline, ne skidajte osteceni materijal i odmah obavijest transportno poduzece o ostecenju te zatrazite pregled ostecene cjeline.

Odmah obavijestite trovackog putnika /predstavnika o ostecenju te posaljite akje moguce slike koje bi mogle biti korisne prilikom pronalaZenja odgovornosti za ostecenje.

V pripade pochybností kontaktujte koncesionára vyrobuču.

1 – Symbol nehořáveho plynu	6 – Symbol elektrického nebezpečenstva
2 – Typ plynu	7 – Upozornenie o nebezpečnom napătí
3 – Udaje identifikacného štitku zariadenia	8 – Upozornenie o utiahnutí káblov
4 – Logo výrobu	9 – Pokyny na zdvihanie
5 – Upozornenie o naplení obvodu vodou	10 - Núdžové zastavenie

Bezpečnost

Zariadenie musi byt'pevne prichytené k podlahe.

Je drolezite dorziavat nasledujuce pouny:

Tabulka 1 - Akzeptovatel'né limity kvality vody

pH (25°C)	6,8÷8,0		Celková tvrdost (mg CaCO3 / l)	< 200
Elektrická vodivost' μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Chloridové iony (mg Cl- / l)	<200		Sulfidové iony (mg S- / l)	Zladne
Sulfátové iony (mg SO42- / l)	<200		Amoniakové iony (mg NH4+ / l)	< 1,0
Zásaditos' (mg CaCO3 / l)	<100		Oxid kremicitiy (mg SiO2 / l)	< 50

Ochrana proti zamrznutiurekuperačnychvymennikov a evaporatóra

Vsetky evaporatory su vybavené elektrickym odporom kontrolovanym temostaticy, ktory zabezpečuje vchodnú ochranu proti zamrznutiu pri minimálnej teplete prostredia -25^ . Jednako, okrem pripadu, kedy su yvymenníky tepla kompletne prázdne a cisté a obsahuju protimrzúcu zmes, sa mozu použit dodatocné metódy proti zamrznutiu.

Ked'je zariadenie vypnute, ale vypina' sa nachadza v zatvorenej pozicii, nepouzivané okruhy dostanj gednakok aktivne.

Nikdy neotvárajte svorkovnicu kompresorov skör, než otvorite hlavný odpojovaci vypinač zariadenia.

Súcasné zatażenie monofázy a trojáfy a nerovnóváha medzi fázami možu sposobit straty smerom do zeme až do 150mA poças normalneho fungovania sérovych zariadení.

Na detekciu prietoku vody v syste m nainstalujte prietokové spinače s blokovacim zariadenl'm vodneho cerpadla.

POZOR

Do vstupného vodného potrubia jegnotky nainstalujte sitko, aby sa nepoškodili vinutia cievky volného chladenia. Velkost otvorov sitka nesmie byt váčsia ak 0,5 mm.
