Typ produktu	LED monitor
Značka	Hikvision
Model	DS-D4212FI-CWF/A
Technologie displeje	LED barevný
Velikost obrazovky	12,1 palce (úhlopříčka)
Rozlišení	1024 x 768 pixelů (XGA)
Elektrické napájení	220-240 V AC, 50/60 Hz
Spotřeba elektřiny	≤ 30 W (odhad)
Hmotnost	Přibližně 3,5 kg (s podstavcem)
Rozměry (Š x V x H)	320 x 260 x 50 mm (odhad)
Hlavní funkce	Barevný LED displej, široký barevný gamut, stabilní výkon, dlouhá životnost
Údržba a čištění	Čistěte měkkým suchým hadříkem. Vyhněte se kapalinám a abrazivním prostředkům.
Bezpečnost	Odpojte před údržbou. Povinné uzemnění. Nevystavujte vlhkosti.
Náhradní díly a opravitelnost	Pro veškeré zásahy kontaktujte poprodejní servis Hikvision.
Obecné informace	Použití v interiéru. Montáž na zeď nebo na podstavec. Třída ochrany A.

Často kladené otázky - DS-D4212FI-CWF/A Hikvision

Jak nainstalovat monitor DS-D4212FI-CWF/A ?

Nainstalujte monitor na stabilní povrch nebo jej připevněte na zeď pomocí dodaného držáku. Dodržujte maximální vzdálenost 5 mm od zdi. Ujistěte se, že povrch je nehořlavý a betonový. Poté připojte napájecí kabel do uzemněné zásuvky.

Jaký typ napájení je vyžadován?

Zařízení vyžaduje síťové napájení 220-240 V AC s frekvencí 50/60 Hz. Externě musí být nainstalováno snadno přístupné odpojovací zařízení 6 A.

Jak vyčistit LED obrazovku?

K čištění obrazovky použijte měkký suchý hadřík. Nikdy nepoužívejte kapaliny, abrazivní prostředky ani rozpouštědla. Vyhněte se přímému dotyku povrchu prsty.

Jaká jsou důležitá bezpečnostní opatření?

Před jakoukoli údržbou vždy odpojte zařízení. Na monitor nepokládejte předměty obsahující kapalinu. Nešplhejte na podstavec. Před připojením napájení uzemněte.

Je monitor kompatibilní s HDMI nebo DVI signály?

Ano, monitor přijímá vstupy DVI a HDMI prostřednictvím videostěnového řadiče (volitelně). Pro přenos lze použít kabely kategorie 5.

Jaké je maximální rozlišení displeje?

Doporučené rozlišení je 1024 x 768 pixelů (XGA). Monitor může případně podporovat nižší rozlišení s automatickým přizpůsobením.

Mohu tento monitor používat venku?

Ne, toto zařízení je určeno pouze pro použití v interiéru. Nesmí být vystaveno kapkám, stříkající vodě ani vlhkosti.

Jak obnovit tovární nastavení?

Pro přístup do nabídky OSD nahlédněte do uživatelské příručky. Možnost obnovení se obvykle nachází v nastavení systému. V případě pochybností kontaktujte technickou podporu.

Co dělat, když se obrazovka nerozsvítí?

Nejprve zkontrolujte, zda je napájecí kabel správně připojen a zda zásuvka funguje. Ujistěte se, že nedošlo k přepálení pojistky nebo vypnutí jističe. Pokud problém přetrvává, kontaktujte servis.

Kde najít náhradní díly nebo technickou podporu?

Pro náhradní díly nebo opravy se obraťte na autorizovaný poprodejní servis Hikvision nebo autorizovaného prodejce. Nepokoušejte se zařízení opravovat sami.

NÁVOD K OBSLUZE DS-D4212FI-CWF/A Hikvision

Tento návod je majetkem společnos Hangzhou Hikvision Digital Technology Co., Ltd. nebo jejích poboček (dále jen „Hikvision“) a bez předchozího písemného souhlasu společnos Hikvision ho nelze žádným způsobem částečně ani zcela reprodukovat, měnit, překládat ani distribuovat. Pokud není jinak výslovně uvedeno, společnost Hikvision neposkytuje ve vztahu k návodu a zde uvedeným informacím žádné záruky ani ujištění, a to ani výslovné, ani vyplývající.

Informace o tomto návodu

V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhajívzhledem k aktualizacím rmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi tohoto návodu naleznete na webových stránkách společnos Hikvision (hps://www.hikvision.com).

Tento návod používejte s vedením a pomocí odborníků vyškolených v oblas podpory výrobku.

Ochranné známky

• HIKVISION a ostatníochranné známky a loga společnos Hikvision jsou vlastnictvím společnos Hikvision v různých jurisdikcích.
• Ostatníochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.

Prohlášení o vyloučení odpovědnos

TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWAREA A FIRMWARU JSOU V MAXIMÁ LNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZARNUJÍCÍ MIMO JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMÉ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO ZTRÁTY DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY UPOZORNĚNA. BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ, ÚNIK OSOBNÍCH ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY POSKYTNE VČASNOU TECHNICKOU PODPORU. SOUHLASÍTE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍ PRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ TENTO PRODUKT NESMÍTE POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍ LIDSKÝCH PRÁV. V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.

Právní informace

EU prohlášení o shodě

Tento výrobek, a případně i dodané příslušenství, jsou označeny štkem „CE“, což znamená, že vyhovují příslušným harmonizovaným evropským normám uvedeným ve směrnici EMC 2014/30/EU, směrnici LVD 2014/35/EU a směrnici RoHS 2011/65/EU.

Směrnice 2012/19/ES (WEEE): Výrobky označené mto symbolem nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných místech. Vče informací naleznete na webu: www.recyclethis.info

Směrnice 2006/66/ES (týkající se baterií): Tento výrobek obsahuje baterii, kterou nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Konkrétní informace o baterii naleznete v dokumentaci výrobku. Baterie je označena mto symbolem, který může obsahovat písmena značící kadmium (Cd), olovo (Pb) nebo měď (Hg). Baterii řádně zlikviđujte odevzdáním svému dodavateli nebo na určeném sběrném místě. Vće informacínaleznete na webu: www.recyclethis.info

Bezpečnostní pokyny

Před použim a instalací výrobku si pečlivě přečtěte bezpečnostní pokyny.

Varování a upozornění:

• Jde o výrobek třídy A, který může způsobovat rušení rádiového signálu. V takovém případě může být nutné přijmout adekvátní opatření.
• Při používání výrobku je nutné přísně dodržovat všechny národní a místní předpisy týkající se elektrické bezpečnos.
• Zařízení musí být připojeno k uzemněné síťové zásuvce.
• Nebezpečí úrazu! Před údržbou odpojte všechny zdroje napájení.
• Mimo zařízení by se mělo nacházet snadno přístupné externí odpojovací zařízení se jmenovitým napěm 220/230/240 V stř., 6 A pro každé zařízení.
• Vysoký dotykový proud! Před připojením k napájení provedte uzemnění.
• Při připojení ke zdroji střídavého proudu zajistěte správné zapojenísvorek.
• Toto zařízení bylo navrženo a v případě potřeby upraveno k připojení do rozvodného systému IT.
• Namontujte zařízení podle pokynů v tomto návodu.
• Zařízení je třeba v souladu s montážními pokyny bezpečně připevnit na podlahu nebo na zed, aby nedošlo ke zranění.
• Na horní část zařízení NIKDY nepokládejte předměty, které by dě lákaly k lezení. Jde například o hračky a dálkové ovladače.
• Namontujte zařízení maximálně 5 mm od zdi nebo jiných kovových skříní.
• Toto zařízení je vhodné k připevnění pouze na betonový nebo jiný nehořlavý povrch.
• Zařízení prénášejte a používejte pouze v poloze 90°.
• Zařízení nesmí být vystaveno kapající nebo stříkající vodě a nesmí se na něj pokládat předměty s tekunami, jako jsou vázy.
• UPOZORNĚNÍ: Tento držák je určen pouze pro použití se zobrazovací jednotkou LED. Při použití s jiným zařízením může být instalace nestabilní a může dojít ke zranění.
• UPOZORNĚNÍ: Toto zařízení je určeno k používání pouze s držáky LED. Při použi jiného vybavení (vozíků, stojanů nebo nosičů) může být instalace nestabilní a může dojít ke zranění.

Přehled

Plně barevná zobrazovací jednotka LED je vysoce přesný výrobek, který podává zřetelný obraz s živými barvami. Nabízí široký barevný gamut, stabilní výkon, dlouhou provozní životnost a silné přizpůsobení okolním podmínkám. Zařízení je současně cenově příznivé a jeho náklady na používání jsou nízké. Zařízení se používá k účelům, jako jsou rozhlasové a televizní stanice, zobrazení v zasedacích místnostech, videozabezpečení, informační zobrazení atd.

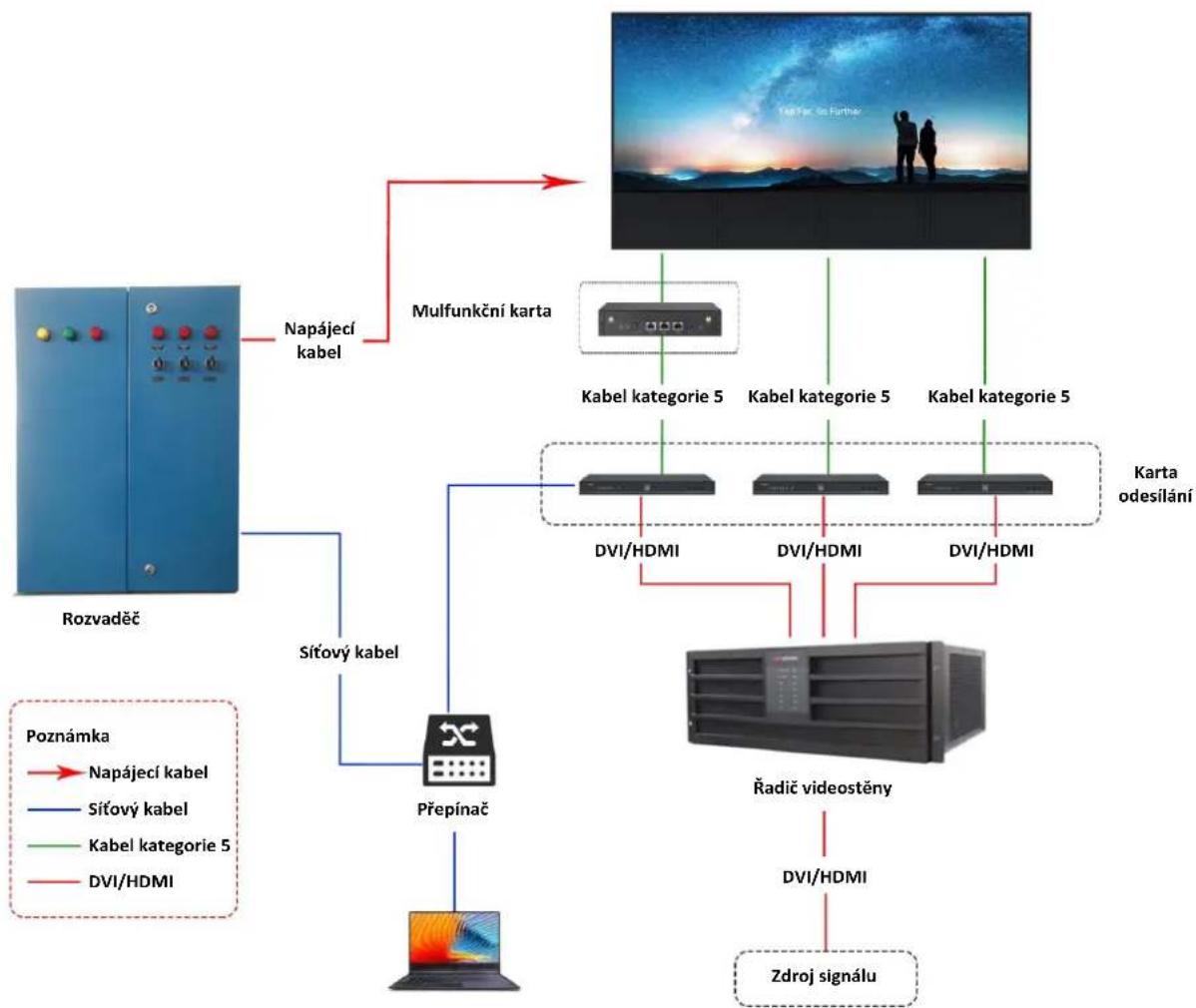

Typické použi

