DS-D4212FI-CWF/A - Монітор Hikvision - Безкоштовний посібник користувача

Тип продукту	LED-монітор
Бренд	Hikvision
Модель	DS-D4212FI-CWF/A
Технологія дисплея	Кольоровий LED
Розмір екрану	12.1 дюйма (діагональ)
Роздільна здатність	1024 x 768 пікселів (XGA)
Електроживлення	220-240 В змінного струму, 50/60 Гц
Споживана потужність	≤ 30 Вт (приблизно)
Вага	Приблизно 3.5 кг (з кріпленням)
Розміри (Д x В x Г)	320 x 260 x 50 мм (приблизно)
Основні функції	Кольоровий LED-дисплей, широкий колірний діапазон, стабільна робота, тривалий термін служби
Догляд та очищення	Очищуйте м'якою сухою ганчіркою. Уникайте рідин та абразивних засобів.
Безпека	Відключіть перед обслуговуванням. Обов'язкове заземлення. Не піддавайте впливу вологи.
Запчастини та ремонтопридатність	Зверніться до післяпродажної служби Hikvision для будь-якого втручання.
Загальна інформація	Використання в приміщенні. Настінне або настільне кріплення. Клас захисту A.

Часті запитання - DS-D4212FI-CWF/A Hikvision

Як встановити монітор DS-D4212FI-CWF/A?

Встановіть монітор на стійку поверхню або закріпіть його на стіні за допомогою наданого кріплення. Дотримуйтесь максимальної відстані 5 мм від стіни. Переконайтеся, що поверхня є негорючою та бетонною. Потім підключіть кабель живлення до заземленої розетки.

Який тип живлення потрібен?

Пристрій потребує мережевого живлення 220-240 В змінного струму з частотою 50/60 Гц. Легкодоступний вимикач на 6 А повинен бути встановлений зовні.

Як очистити LED-екран?

Використовуйте м'яку суху ганчірку для очищення екрану. Ніколи не використовуйте рідини, абразивні засоби або розчинники. Уникайте прямого контакту поверхні з пальцями.

Які важливі заходи безпеки?

Завжди відключайте пристрій перед будь-яким обслуговуванням. Не ставте предмети, що містять рідину, на монітор. Не залазьте на кріплення. Перед підключенням живлення заземліть.

Чи сумісний монітор з сигналами HDMI або DVI?

Так, монітор приймає входи DVI та HDMI через відеоконтролер (опціонально). Для передачі можна використовувати кабелі категорії 5.

Яка максимальна роздільна здатність дисплея?

Рекомендована роздільна здатність - 1024 x 768 пікселів (XGA). Монітор може підтримувати нижчі роздільні здатності з автоматичним масштабуванням.

Чи можна використовувати цей монітор на вулиці?

Ні, цей пристрій призначений для використання тільки в приміщенні. Він не повинен піддаватися впливу крапель, бризок або вологи.

Як скинути заводські налаштування?

Зверніться до інструкції з експлуатації, щоб отримати доступ до меню OSD. Опція скидання зазвичай знаходиться в системних налаштуваннях. Якщо сумніваєтеся, зверніться до технічної підтримки.

Що робити, якщо екран не вмикається?

Спочатку перевірте, чи правильно підключений кабель живлення і чи працює розетка. Переконайтеся, що запобіжник або автоматичний вимикач не спрацював. Якщо проблема не зникає, зверніться до служби підтримки.

Де знайти запчастини або технічну підтримку?

Для будь-яких запчастин або ремонту звертайтеся до авторизованого післяпродажного сервісу Hikvision або до уповноваженого дилера. Не намагайтеся ремонтувати пристрій самостійно.

ПОСІБНИК КОРИСТУВАЧА DS-D4212FI-CWF/A Hikvision

Ця інструкція є власністю компанії Hangzhou Hikvision Digital Technology Co., Ltd. або її афілійованих осіб (далі іменується «Hikvision»). Відтворення, змінення, переклад або розповсюдження цієї інструкції або її частини в будь-який спосіб без попереднього письмового дозволу Hikvision заборонені. Якщо інше прямо не передбачено в цій інструкції, Hikvision не дає жодних гарантій і не робить жодних заяв (явних або прихованих) стосовно цієї інструкції або будь-якої інформації, що в ній міститься.

Про цю інструкцію

Інструкція містить вказівки з використання виробу та керування ним. Зображення, графіки, рисунки та будь-яка інша інформація в цій інструкції призначені виключно для опису й пояснення. В інформацію, що міститься в цій інструкції, можуть вноситися зміни без попередження у зв'язку з оновленнями прошивки або з інших причин. З останньою версією цієї інструкції можна ознайомитися на вебсайті Hikvision (hps://www.hikvision.com).

Користуйтеся цією інструкцією з допомогою та за підтримки спеціалістів, які пройшли навчання щодо технічної підтримки виробу.

Торгові марки

• HIKVISION та інші торгові марки компанії Hikvision і логотипи є власністю компанії Hikvision у різних юрисдикціях.
• Інші торгові марки та логотипи, наведені нижче, є власністю їх відповідних власників.

Обмеження відповідальності

В МАКСИМАЛЬНИХ МЕЖАХ, ДОЗВОЛЕНИХ ЗАСТОСОВУВАНИМ ЗАКОНОМ, ЦЕ КЕРІВНИЦТВО ТА ОПИСАНИЙ ВИРИБ, З ЙОГО АПАРАТНИМ, ПРОГРАМНИМ ТА МІКРОПРОГРАМНИМ ЗАБЕЗПЕЧЕННЯМ, НАДАЮТЬСЯ «ЯК Є» ТА «ЗІ ВСІМА НЕДОЛІКАМИ ТА ПОМИЛКАМИ». НІКVISION НЕ НАДАЄ ЖОДНИХ ГАРАНТІЙ, ЯВНИХ АБО ОЧІКУВАНИХ, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, КОМЕРЦІЇНІ ЯКОСТІ, ЗАДОВІЛЬНУ ЯКІСТЬ АБО ПРИДАТНІСТЬ ДЛЯ ХАРАКТЕРНОЇ МЕТИ. ВИКОРИСТАННЯ ВИРОБУ ВІДБУВАЄТЬСЯ НА ВАШ ВЛАСНИЙ РИЗИК. КОМПАНІЯ НІКVISION НІ В ЯКОМУ РАЗІ НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ПЕРЕД ВАМИ ЗА БУДЬ-ЯКІ СПЕЦІАЛЬНІ, ЛОГЧНО ВИТИКАЮЧІ, ВИПАДКОВІ АБО НЕПРЯМІ ЗБИТКИ, ВКЛЮЧАЮЧИ, КРІМ ІНШОГО, ПОШКОДЖЕННЯ, ЩО ВЕДУТЬ ДО ВТРАТИ КОМЕРЦІЇНОГО ПРИБУТКУ, ПЕРЕРИВАННЯ ДІЛОВОЇ АКТИВНОСТІ АБО ВТРАТИ ДАНИХ, ПСУВАННЯ СИСТЕМ АБО ВТРАТИ ДОКУМЕНТАЦІЇ, НЕВАЖЛИВО, ЧИ ВНАСЛІДОК ПОРУШЕННЯ КОНТРАКТУ, ЦИВІЛЬНОГО ПРАВОПОРУШЕННЯ (ВКЛЮЧАЮЧИ НЕДБАЛСТЬ), ВІДПОВІДАЛЬНОСТІ ЗА ВИРИБ, АБО ІНШИМ ЧИНОМ, ПОВ'ЯЗАНИХ З ВИКОРИСТАННЯМ ВИРОБУ, НАВІТЬ ЯКЩО КОМПАНІЯ НІКVISION ПОВІДОМЛЯЛА ПРО МОЖЛИВІСТЬ ТАКИХ ЗБИТКІВ АБО ВТРАТ. ВИ УСВІДОМЛЮЄТЕ, ЩО ПРИРОДА ІНТЕРНЕТУ НЕСЕ ПРИТАМАННІ РИЗИКИ ДЛЯ БЕЗПЕКИ, І КОМПАНІЯ НІКVISION НЕ БЕРЕ НА СЕБЕ НІЯКОЇ ВІДПОВІДАЛЬНОСТІ ЗА НЕНОРМАЛЬНУ РОБОТУ, ВТРАТУ КОНФІДЕНЦІЙНОСТІ АБО ІНШІ ЗБИТКИ В РЕЗУЛЬТАТІ КІБЕР-АТАК, ХАКЕРСЬКИХ АТАК, ЗАРАЖЕНЬ ВІРУСАМИ АБО ІНШИХ РИЗИКІВ ДЛЯ БЕЗПЕКИ В ІНТЕРНЕТІ, ОДНАК, КОМПАНІЯ НІКVISION В РАЗІ НЕОБХІДНОСТІ НАДАСТЬ СВОЄЧАСНУ ТЕХНІЧНУ ПІДТРИМКУ.

ВИ ПОГОДЖУЄТЕСЬ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ У ВІДПОВІДНОСТІ ДО ВСІХ ЗАСТОСОВУВАНИХ ЗАКОНІВ, І ВИ НЕСЕТЕ ОДНООСІБНУ ВІДПОВІДАЛЬНІСТЬ ЗА ЗАБЕЗПЕЧЕННЯ ВИКОРИСТАННЯ ВИРОБУ ВІДПОВІДНО ДО ЗАСТОСОВУВАНОГО ЗАКОНУ. ЗОКРЕМА, ВИ НЕСЕТЕ ВІДПОВІДАЛЬНСТЬ ЗА ВИКОРИСТАННЯ ЦЬОГО ВИРОБУ СПОСОБОМ, ЯКИЙ НЕ ПОРУШУЄ ПРАВА ТРЕТІХ СТОРІН, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, ПРАВА РОЗГОЛОШЕННЯ, ПРАВА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ТА ІНШІ ПРАВА ЩОДО КОНФІДЕНЦІЙНОСТІ. ВИ НЕ ПОВИННІ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ ДЛЯ БУДЬ-ЯКОГО ЗАБОРОНЕНОГО КІНЦЕВОГО ПРИЗНАЧЕННЯ, ВКЛЮЧАЮЧИ РОЗРОБКУ ВИРОБНИЦТВА ЗБРОЇ МАСОВОГО ЗНИЩЕННЯ, РОЗРОБКУ ВИРОБНИЦТВА ХІМІЧНОЇ АБО БІОЛОГІЧНОЇ ЗБРОЇ, БУДЬ-ЯКІ ДІЇ В КОНТЕКСТІ, ПОВ'ЯЗАНОМУ З ЯДЕРНОЮ ВИБУХОВОЮ РЕЧОВИНОЮ АБО НЕБЕЗПЕЧНИМ ЯДЕРНИМ ПАЛИВНИМ ЦИКЛОМ, АБО НА ПІДТРИМКУ ПОРУШЕНЬ ПРАВ ЛЮДИНИ.

У РАЗІ БУДЬ-ЯКИХ ПРОТИРІЧЬ МІЖ ЦИМ КЕРІВНИЦТВОМ ТА ЗАСТОСОВУВАНИМ ЗАКОНОМ, ОСТАННІЙ МАЄ ПЕРЕВАГУ.

Нормативна інформація

Декларація відповідності нормативним вимогам ЄС

Цей виріб і аксесуари до нього (якщо застосовується) мають маркування «СЕ», а тому відповідають чинним гармонізованим європейським стандартам, переліченим у Директиві з електромагнітної сумісності (EMC) 2014/30/ЄС, Директиві з низьковольтного електрообладнання (LVD) 2014/35/ЄС, Директиві щодо обмеження використання шкідливих речовин (RoHS) 2011/65/ЄС.

2012/19/ЄС (Директива з утилізації електричного й електронного обладнання (WEEE)): Вироби, помічені цим символом, не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Щоб забезпечити належну переробку, після придбання еквівалентного нового обладнання поверніть цей виріб своєму регіональному постачальнику або здайте його в спеціально призначені пункти збору. Більше інформації див. на сайті: www.recyclethis.info

2006/66/EC (директива щодо акумуляторів/батарейок): Цей виріб містить батарейку, яку не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Інформацію щодо батарейки див. у документації до виробу. Батарейка помічена цим символом, який може включати букви, які вказують на наявність кадмію (Cd), свинцю (Pb) або ртуті (Hg). Для належної переробки поверніть елемент живлення постачальнику або здайте в спеціальний пункт збору. Більше інформації див. на сайті: www.recyclethis.info

Вказівки з техніки безпеки

Уважно прочитайте вказівки з техніки безпеки, перш ніж використовувати та встановлювати цей виріб.

Попередження та застереження

• Цей виріб відноситься до класу А та може спричиняти завади радіозв'язку, у разі чого користувач може бути вимушений вжити відповідні заходи.
• Використання цього виробу має повністю відповідати електротехнічним нормам у вашій країні чи регіоні.
• Обладнання слід підключати до електричної розетки із заземленням.
• Небезпека ураження електричним струмом! Перед проведенням технічного обслуговування відключайте всі джерела живлення.

- Для кожного пристрою слід забезпечити легко доступний зовнішній вимикач номіналом 220/230/240 В змінного струму, 6 А.

- Високий струм доторкання! Перед підключенням до електроживлення під'єднайте заземлення.

- Виконайте правильне підключення дротів від клем пристрою до розетки живлення змінним струмом.

- Обладнання спроектоване, а коли це необхідно, змінено для підключення до комп'ютерної системи розподілення живлення.

- Встановіть обладнання відповідно до вказівок у цій інструкції.

- Щоб уникнути травм, це обладнання слід надійно закріпити на підлозі/стіні відповідно до вказівок щодо встановлення.

• НІКОЛИ не кладіть на обладнання предмети, які діти захочуть взяти, як-от іграшки чи пульти дистанційного керування.

- Встановлюйте пристрій на відстані не менше 5 мм від стіни або металевої стійки.

- Це обладнання можна встановлювати лише на бетоні або іншій незаймистій поверхні.

- Під час пересування або використання обладнання тримайте його під кутом 90° (вертикально).

- Не допускайте потрапляння на обладнання крапель чи бризок. Ніколи не ставте на обладнання предмети, наповнені рідиною, як-от вази.

- ОБЕРЕЖНО. Цей кронштейн призначений виключно для встановлення світлодіодного дисплея. Використання з іншим обладнанням може призвести до падіння обладнання й травмування.

- ОБЕРЕЖНО. Це обладнання можна використовувати лише зі спеціальним кронштейном. Використання чогось іншого (візки, стійки або кріплення) може призвести до падіння обладнання й травмування.

Огляд

Повнокольоровий світлодіодний дисплей є високоточним виробом для показу чітких та насичених зображень. Він відрізняється широкою гамою кольорів, стабільністю роботи, тривалим терміном служби, високим рівнем екологічної безпеки та економічністю у використанні. Пристрій може застосовуватися в таких сценаріях, як радіо- та телестанції, дисплей в кімнатах для переговорів, відеобезпека, інформаційний дисплей тощо.

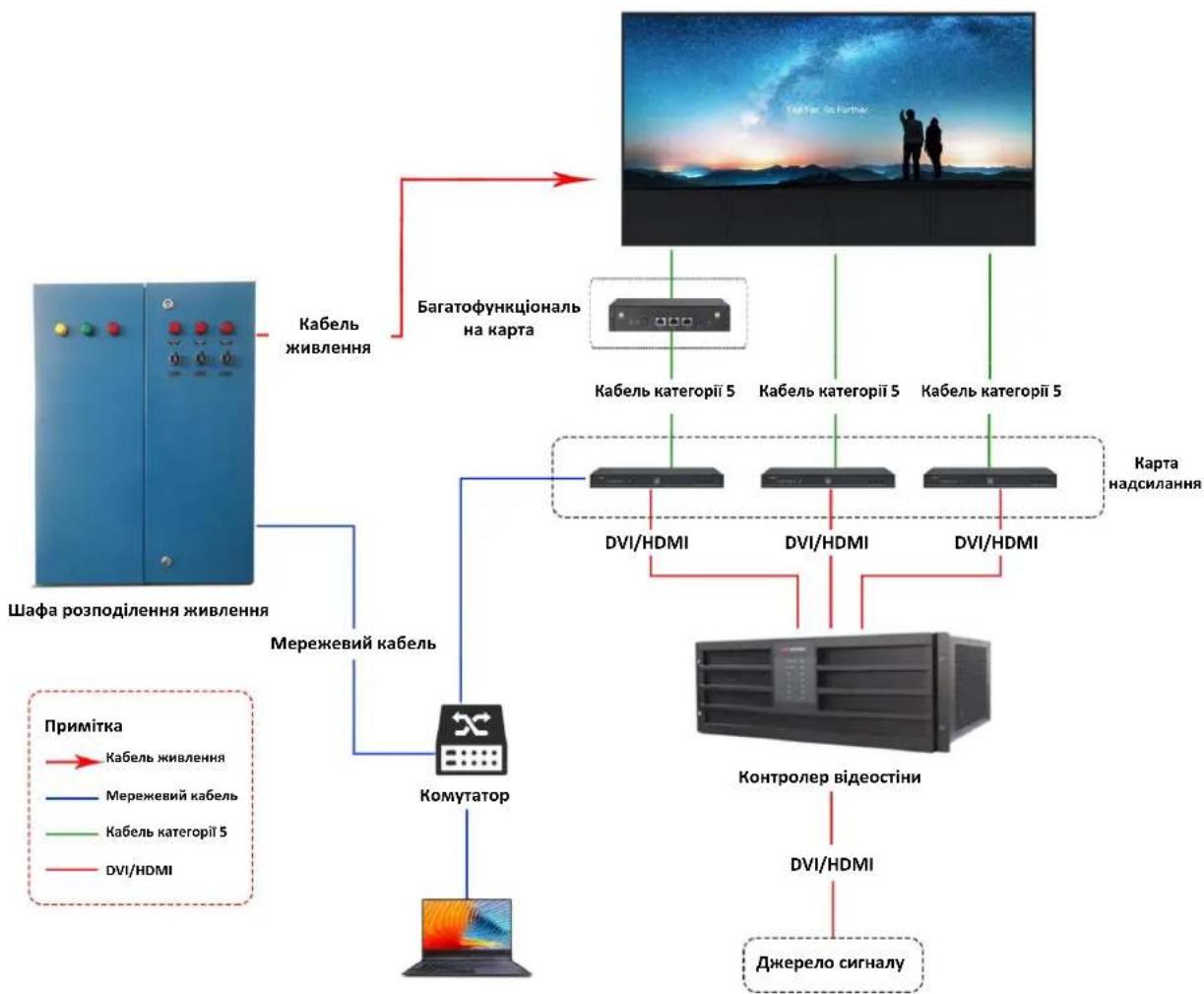

Приклад використання

See Far, Go Further
