NÁVOD K OBSLUZE POWXG30410 PowerPlus

5.1 Pracovní oblast 4

5.2 Osobní bezpečnost....4

6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU ...... 6

7 SPECIFICKÉ BEZPEČNOSTNÍ POKYNY ......6

8 MONTÁŽ 7

8.1 Instalace „cyklistické“ rukojeti (obr. 1)....7

8.2 Instalace štitu na ochranu před odletujícími úlomky (obr. 2)....7

8.3 Instalace postroje (obr. 3)....7

8.4 Instalace žaciho nože / strunové hlavy....7

8.4.1 Odmontujte kovový nůž (obr. 4)....8

8.4.2 Montáž strunové žací hlavy (obr. 5)....8

8.4.3 Montáž žací části stroje (obrázek 5A)....8

9 PALIVO A MAZIVA....9

9.1 Palivo....9

9.2 Míchání paliva 9

9.2.1 Symboly paliv a maziv....9

10.1 Ramenní poutací pás....10

10.2 Spouštění studeného motoru....10

10.3 Spouštění teplého motoru (stroj byl vypnut na dobu max. 15-20 minut) ...... 10

10.4 Zastavení motoru....10

10.5 Postupy při vyžínání 10

10.5.1 Vyžinání / sekání (obr. 6)....11

10.5.2 Vyžínání nakrátko 11

10.5.3 Vyžinání kolem plotu / základů....11

POWERPLUS HIGH QUALITY TOOLS

POWXG30410 CS

10.5.4 Vyžínání kolem stromů....11
10.5.5 Čištění povrchu dohola....11
10.5.6 Vyžinačem nezametejte....11
10.6 Sekání prostřednictvím čepelí....11
11 ÚDRŽBA....12
11.1 Vzduchový filtr 12
11.2 Zátka palivové nádrže / palivový filtr 12
11.3 Seřízení karburátoru 13
12 TECHNICKÉ ÚDAJE 13
13 HLUČNOST....13
14 ULOŽENÍ 14
15 ODEBRÁNÍ ZAŘÍZENÍ ZE SKLADU 14
16 ŘEŠENÍ PROBLÉMŮ......15
17 ZÁRUKA....16
18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..... 16
19 PROHLÁŠENÍ O SHODĚ 17

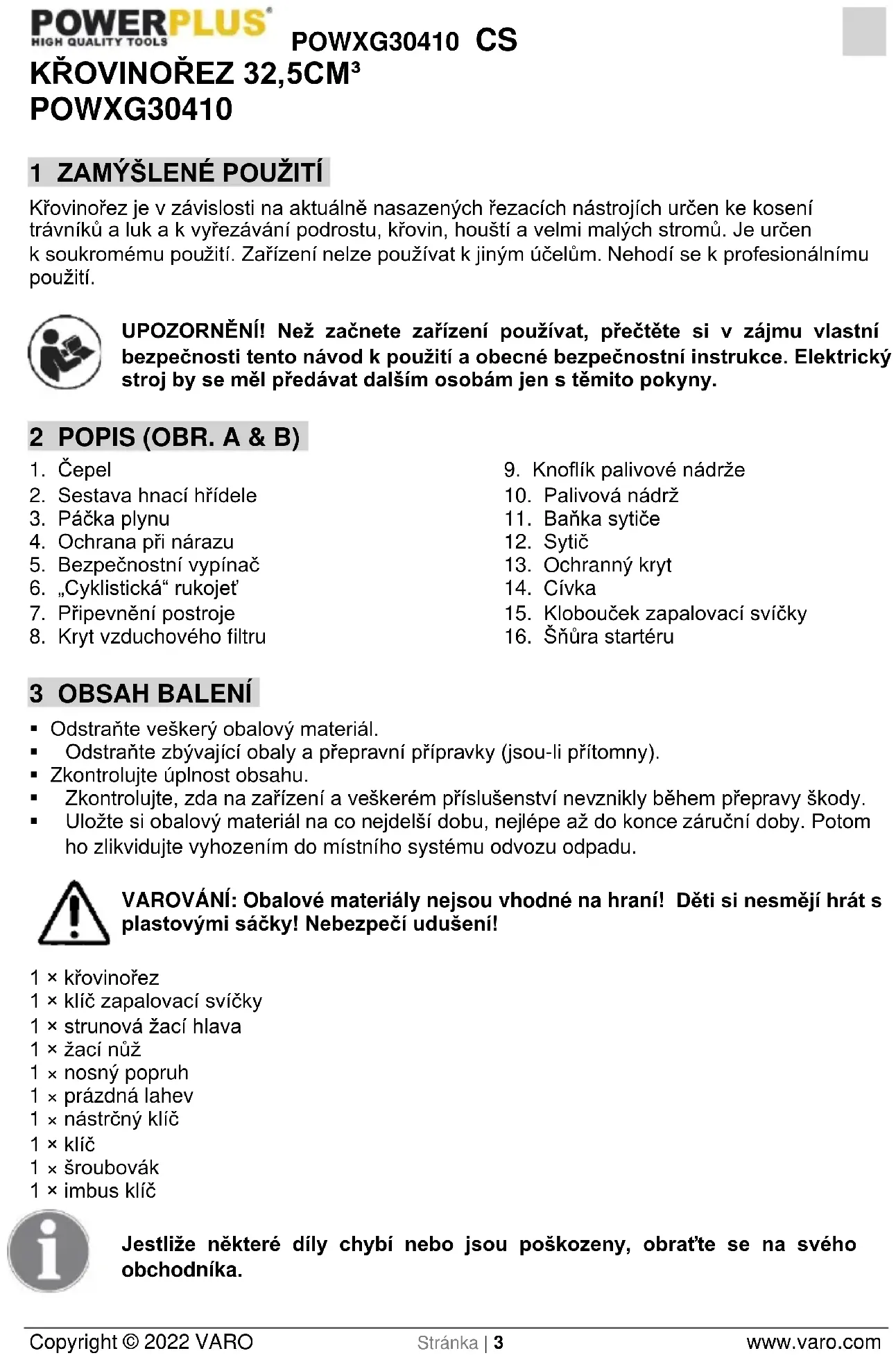

KŘOVINOŘEZ 32,5CM³ POWXG30410

1 ZAMÝŠLENÉ POUŽITÍ

Křovinořez je v závislosti na aktuálně nasazených řezacích nástrojích určen ke kosení trávníků a luk a k vyřezávání podrostu, křovin, houští a velmi malých stromů. Je určen k soukromému použití. Zařízení nelze používat k jiným účelům. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A & B)

1. Čepel
2. Sestava hnací hřídele
3. Páčka plynu
4. Ochrana při nárazu
5. Bezpečnostní vypínač
6. „Cyklistická“ rukojet'
7. Připevnění postroje
8. Kryt vzduchového filtru
9. Knoflík palivové nádrže
10. Palivová nádrž
11. Baňka sytiče
12. Sytič
13. Ochranný kryt
14. Cívka
15. Klobouček zapalovací svíčky
16. Sňůra startéru

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu.
  Zkontrolujte, zda na zařízení a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 × křovinořez
1 × klíč zapalovací svíčky
1 × strunová žací hlava
1 × žací nůž
1 × nosný popruh
1 × prázdná lahev
1 × nástrčný klíč
1 × klíč
1 × šroubovák
1 × imbus klíč

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a na stroji jsou používány následující symboly:

	Před použitím si přečtěte návod k použití.		Doporučeno nošení ochranné obuvi.
	Noste ochranu sluchu.		Povinné použití ochrany zraku.
	Znamená riziko zranění osob nebo poškození stroje.
	V souladu se základními platnými bezpečnostními normami Evropských směrnic.		Noste ochranné rukavice.
	Při použití zachovávejte vzdálenost minimálně 15 m mezi strojem a dalšími osobami.		Noste dobrý a pevný pracovní oděv!
	Dávejte pozor na částice odletující od řezacího zařízení.		Výfukové plyny jsou jedovaté a mohou způsobit udušení!
	Řezací zařízení používejte výhradně v kombinaci s křovinořezným nožem.		POZOR na riziko požáru! Benzín a jeho výpary jsou snadno vznětlivé!
	Řezací zařízení používejte výhradně v kombinaci s navíjecí hlavou.

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Přečtěte si všechna bezpečnostní upozornění a všechny instrukce.

5.1 Pracovní oblast

• Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
• Neprovozujte elektrické stroje v prostředí s nebezpečím výbuchu, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
• Při práci s elektrickým strojem udržujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.

5.2 Osobní bezpečnost

• Při práci s elektrickým strojem buďte pozorní, sledujte, co děláte, a řídte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
• Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.

POWXG30410 CS

- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.

- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. To vám umožní mít stroj pod lepší kontrolou v neočekávaných situacích.

- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachvtit v pohybujících se dílech.

- Zkontrolujte celý stroj, zda na něm nejsou volné díly (matice, svorníky, šrouby, atd.) nebo jakákoliv poškození. Před použitím stroje provedťe potřebnou opravu nebo výměnu.

- NEPOUŽÍVEJTE s touto elektrickou hlavou žádná přídavná zařízení kromě zařízení doporučených naší společností. Mohlo by dojít jak k úrazu obsluhy nebo okolostojících osob tak ke škodě na stroji.

- Pro stroj je velmi důležitý chránič čepele a chránič přední rukojeti. Je třeba je našroubovat na stroj již před prvním použitím. Tyto chrániče musejí být vždy nasazeny při provozu stroje. Zkontrolujte chrániče před každým použitím. Při jakémkoliv poškození (trhlina, přerušení, atd.) chrániče se obraťte se na svého prodejce, aby jej vyměnil.

- Jestliže používáte nestandardní chrániče nebo chrániče odstraníte nebo pozměníte, může to vést k vážnému zranění obsluhy nebo okolostojících osob.

- Při sekání vždy používeite správné rukojeti a ramenní popruh.

- Nepoužívejte zařízení, je-li poškozeno nebo chybně nastaveno. Nikdy neodstraňujte chránič stroje. Mohlo by dojít jak k úrazu obsluhy nebo okolostojících osob tak ke škodě na stroji.

- Zkontrolujte oblast určenou k sečení a odstraňte z ní všechny úlomky, které by se mohly zamotat do nylonové řezací hlavy. Rovněž odeberte všechny předměty, které by zařízení mohlo při sečení vrhat.

■ Nikdy nenechávejte zařízení bez dozoru.

- Nepoužívejte zařízení pro jakoukoliv práci jinou, než pro kterou je určeno, jak je popsáno v tomto návodu.

- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Nespouštějte zařízení, když stojíte na žebříku nebo na jiném nestabilním místě. Při provozu stroie používeite vhodným způsobem dodávaný postroj.

- Když je zařízení v provozu, držte ruce a nohy mimo dosah nylonové řezací hlavy nebo čepele.

■ Nepoužíveite tento typ zařízení k vymetání úlomků.

- Používejte nylonovou řezací hlavu, která je nepoškozená. Jestliže zasáhnete kámen nebo jinou překážku, zastavte motor a zkontrolujte nylonovou řezací hlavu. Nikdy se nesmí používat polámaná nebo nevyvážená nylonová řezací hlava.

- Kdykoliv se přibližujete k pracovníkovi obsluhujícímu zařízení, důsledně nejprve upoutejte jeho pozornost a ujistěte se, že vypnul motor. Dejte si pozor, aby se pracovník obsluhy nelekl nebo abyste neodvedli jeho pozornost: důsledkem může být nebezpečná situace.

- Nikdy se nedotýkejte nylonové řezací hlavy nebo čepele, zatímco motor běží. Jestliže je třeba vyměnit chránič nebo řezací nástavec, nezapomeňte zastavit motor a ujistit se, že se řezací ústroji přestalo otáčet.

Kdvž se zařízení přesunuie mezi dvěma pracovišti, měl by být motor vypnut.

- Věnujte pozornost uvolňování a přehřívání dílů. Jestliže se na zařízení projevuje nějaká anomálie, ihned zastavte motor a stroj řádně prohlédněte. Je-li to nutné, svěřte stroj do servisu autorizovaného prodejce. Nikdy dále neprovozujte stroj, u něhož je riziko nesprávného fungování.

- Při rozběhu nebo za provozu motoru se nikdy nedotýkejte horkých částí jako je tlumič výfuku, vysokonapěťový vodič nebo zapalovací svíčka.

- Po zastavení motoru je tlumič výfuku ještě horký. Nikdy nepokládejte přístroj na místa, kde jsou hořlavé materiály (suchá tráva, atd.), hořlavé plyny nebo hořlavé kapaliny.

• Věnujte zvláštní pozornost provozu za deště nebo těsně po dešti, kdy může být půda kluzká.
• Jestliže uklouznete nebo vám noha zapadne do otvoru, ihned povolte páčku plynu.

6 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU

VAROVÁNÍ: Při zacházení s palivy buíte zvlášťe opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující pokyny:

• Používejte jen schválenou nádobu.
• Nikdy nesundávejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout a teprve potom tankujte.
  ■ Nekuřte.
  ■ Nikdy do stroje nedoplňujte palivo uvnitř budov.
• Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, např. ohřívač vody.
• Jestliže se palivo vyleje, nesnažte se spustit motor, nýbrž přemístěte stroj pryč od místa vylití a teprve potom startuite.
• Po doplnění paliva vždy vraťte na místo zátku palivové nádrže a pevně ji utáhněte.
  ■ Vypouštíte-li nádrž, je vhodné to udělat venku.
  ■ Udržujte rukojeti neznečištěné olejem a palivem.
  ■ Nekuřte při míšení paliva nebo plnění nádrže.
• Nikdy nestartujte ani neprovozujte motor v uzavřené místnosti nebo budově. Výfukové plyny obsahují nebezpečný oxid uhelnatý.
• Nikdy se nepokoušejte seřizovat motor, když je zařízení v chodu a zavěšené na rameni pracovníka obsluhy. Motor seřizujte vždy tak, že zařízení leží na rovné a čisté ploše.
• Když ukládáte zařízení na delší dobu, vypust'te palivo z palivové nádrže a karburátoru, vyčistěte díly, přesuňte stroj na bezpečné místo a ujištěte se, že motor vychladl.

7 SPECIFICKÉ BEZPEČNOSTNÍ POKYNY

• ČEPEL MŮŽE ODSKOČIT ZNAČNOU SILOU OD MATERIÁLU, KTERÝ NEDOKÁŽE PROŘÍZNOUT – můžete přijít o ruce nebo o nohy. Udržujte odstup od okolostojících osob a zvířat na vzdálenost 30 stop (10 metrů) ve všech směrech. Jestliže se čepel za provozu setká s cizími předměty, vypněte motor a nechte čepel se zastavit. Potom zkontrolujte, zda není čepel poškozena. Čepel vždy vyhodťe, je-li pokřivená nebo prasklá.
• ČEPEL VYMRŠTUJE PŘEDMĚTY DO VZDUCHU – můžete přijít o zrak nebo být jinak zraněni. Noste prostředky na ochranu očí, obličeje a nohou. Před použitím čepele vždy odstraňte z pracovní oblasti cizí předměty. Udržujte odstup od okolostojících osob a zvířat na 10 metrů ve všech směrech.
• ČEPEL SE PO UVOLNĚNÍ PÁČKY PLYNU JEŠTĚ SETRVAČNOSTÍ OTÁČÍ – dobíhající čepel může zranit vás nebo okolostojící osoby. Před servisováním čepele vypněte motor a ujištěte se, že se dobíhající čepel zastavila.
• VAROVÁNÍ! NEPOUŽÍVEJTE JINÉ PALIVO, než které se doporučuje v návodu. Vždy se řídte pokyny z tohoto návodu v odstavci o palivu a mazivech. Nikdy nepoužívejte benzín, není-li správně smíšen s olejem pro dvoutaktní motory. Výsledkem bude trvalé poškození motoru a ztráta platnosti záruky výrobce.

- NEPOUŽÍVEJTE ŽÁDNÝ JINÝ ŘEZACÍ NÁSTAVEC. Používejte pouze naše náhradní díly a naše příslušenství konstruované speciálně za účelem zvýraznění a posílení výkonnosti a provozní bezpečnosti našich výrobků. Pokud tak neučiníte, může být výsledkem špatný výkon a může dojít i k úrazu. Používejte jen strunovou hlavu dodávanou s výrobkem. Nepoužívejte žádný jiný řezací nástavec. Použití podobných nástavců způsobí neplatnost tovární záruky a může vést k vážným úrazům.

8 MONTÁŽ

Vypněte nástroj a před splněním všech postupů sejměte klobouček ze zapalovací svíčky.

Neutahujte upevňovací prvky příliš, aby nedošlo k poškození závitu.

8.1 Instalace „cyklistické“ rukojeti (obr. 1)

• Nainstalujte rukojeť tvaru U na upevňovací držák, připevněte druhou sponu a utáhněte oba šrouby na druhé straně.
• Chcete-li nastavit úhel pomocné rukojeti, povolte 4 horní šrouby a změňte sklonu. Po provedeném seřízení šrouby utáhněte.

8.2 Instalace štítu na ochranu před odletujícími úlomky (obr. 2)

• Umístěte chránič tak, aby se dal na místě upevnit svorkou a šrouby.
  ■ Utáhněte šrouby.

8.3 Instalace postroje (obr. 3)

• Dejte na nosný pás.
• Upravte délku pásu tak, abyste se cítili pohodlně a zavěste nástroj na bezpečnostní úchyt nosného pásu.
• Řezací příslušenství by mělo dotýkat země. Není-li tomu tak, proved'te úpravu.
• Povolte svěrací šroub klíčem na imbusové šrouby.
• Posuňte upevnění do požadované polohy jeho přesunutím podél trubky.
• Utáhněte svěrací šroub klíčem na imbusové šrouby.

8.4 Instalace žacího nože / strunové hlavy

VÝSTRAHA: NIKDY nepoužívejte zařízení, je-li čepel zkroucená nebo má vyštípané nebo chybějící zuby. Ihned vyměňte poškozenou čepel.

VÝSTRAHA: Při manipulaci s čepelí a její instalaci vždy noste pevné pracovní rukavice.

8.4.1 Odmontujte kovový nůž (obr. 4)

• Nasadte vnitřní držák na hřídel převodovky a upevněte ho otočením pomocí tyčinky ve tvaru L.
• Nasad'te žací nůž na vnitřní držák s nápisem směrem k převodovce a umístěte otvor v noži tak, aby souhlasil s otvorem ve vnitřním držáku.
• Nasad'te vnější držák na hřídel převodovky dutou stranou směrem k noži.

• Nasad'te dodaný kryt šroubu na vnější držák a společně s pružinovou podložkou a podložkou ho upevněte maticí (s levým závitem).

• Matice

• Hřídel převodovky
• Pružinová podložka 7. Tyčinka
• Podložka 8. Vnitřní držák
• Vnější držák

• Převodovka

• Žací nůž

IHNED ZASTAVTE MOTOR! Nadměrné vibrace nože znamenají, že není správně nasazen; ihned zastavte motor a nůž zkontrolujte. Nesprávně nasazený nůž způsobí zranění.

8.4.2 Montáž strunové žací hlavy (obr. 5)

• Vnitřní držák a vnější držák správně usadťe na hřídel převodovky.
• Našroubujte dodanou matici (M8, levá) na hřídel převodovky a dotáhněte ji klíčem.
• Zajistěte vnitřní držák tyčinkou ve tvaru L a rukou našroubujte nylonovou žací hlavu na šroub.

POZOR: Dejte pozor, abyste neztratili matici a podložky k montáži hlavy.

1. Převodovka
2. Šroub
3. Nylonová žací hlava
4. Nylonová žací struna

8.4.3 Montáž žací části stroje (obrázek 5A)

- Vysuňte jisticí kolík (1) a otáčejte jím doleva a doprava, aby se odjistil. Pak zasuňte žací část stroje (2) dovnitř a pust’te jisticí kolík (1). Zkontrolujte, že drží v otvoru (3) pohonné hřídele. To si usnadníte tím, že lehce otočíte koncem pohonné hřídele (2) oběma směry. Jisticí kolík (1) je na místě, pokud je zcela zasunut v otvoru.

■ Nakonec dotáhněte knoflík (4).

9 PALIVO A MAZIVA

9.1 Palivo

Použijte bezolovnatý benzín běžné kvality smíchaný v poměru 40:1 s olejem pro dvoutaktní motory.

VAROVÁNÍ: Ve svém zařízení nikdy nepoužívejte běžný benzín. Způsobí to trvalé poškození zařízení a výrobcova záruka na tento výrobek se stane neplatnou. Nikdy nepoužívejte palivovou směs skladovanou déle než 90 dní.

VAROVÁNÍ: Dvoutaktní mazivo musí být prvotřidní olej určený pro dvoutaktní vzduchem chlazené motory míchaný v poměru 40:1. Nepoužívejte dvoutaktní olej s doporučeným směšovacím poměrem 100:1. Bude-li přičinou poškození motoru nedostatečné mazání, přestane platit záruka výrobce poskytovaná na motor.

9.2 Míchání paliva

Do schválené palivové nádoby dejte nejprve olej a potom benzín, aby se příchozí benzín mohl smísit s olejem. Nádobou zatřepte, aby se látky dobře promíchaly.

VAROVÁNÍ: Nedostatečné mazání vede k neplatnosti záruky na motor. Benzín a olej je třeba směšovat v poměru 40:1.

9.2.1 Symboly paliv a maziv

+ 40 : 1

Některá běžná paliva se nyní mísí s okysličenými látkami, jakými je alkohol nebo sloučenina éteru, aby vyhověla normám pro čistý vzduch. Motor je konstruován tak, aby uspokojivě fungoval se všemi benzíny určenými k použití v automobilech včetně okysličených benzínů.

10 PROVOZNÍ POKYNY

10.1 Ramenní poutací pás

VAROVÁNÍ: VŽDY MĚJTE NASAZEN RAMENNÍ POUTACÍ PÁS, když pracujete se zařízením, na němž je nasazena čepel. Poutací pás připevněte k vyžínači po nastartování motoru, když běží na VOLNOBĚH. Před odpojením ramenního poutacího pásu MOTOR VYPNĚTE.

- Seřid'te si délku ramenní opěrky tak, aby strunová hlava byla při zavěšení na pásu vodorovně se zemí. Ke zjištění správné rovnováhy je vhodné provést několik pracovních švihů, aniž byste startovali motor.

POZNÁMKA: Přes spuštěním motoru odpojte ramenní poutací pás od zařízení.

10.2 Spouštění studeného motoru

Přesuňte přepínač stop do polohy "ON".

- Opakovaně jemně stlačte baňku vstřikovacího čerpadla (7 až 10 x), dokud palivo

nepřiteče do vstřikovacího čerpadla.

- Vytáhněte páčku sytiče nahoru a zavřete sytič.

- Zatáhněte za startovací rukojeť, dokud motor nenaskočí.

- Zatlačte páčku sytiče dolů a otevřete sytič (nadměrné protáčení s aktivovaným sytičem

způsobí zaplavení motoru a znesnadní start).

- Nechte motor před použitím několik minut zahřívat.

10.3 Spouštění teplého motoru (stroj byl vypnut na dobu max. 15-20 minut)

- Je-li motor horký, zapněte nástroj, jak je popsáno výše. Páčka sytiče však musí být vždy dole.

- Nebyla-li palivová nádrž vyčerpána do dna, zatáhněte jednou až tříkrát za startér a motor by měl naskočit.

10.4 Zastavení motoru

■ Povolte páčku plynu.

- Přesuňte spínač do polohy "OFF".

10.5 Postupy při vyžínání

Vybavíte-li své zařízení řádně krytem chránícím proti odlétajícím úlomkům a strunovou hlavou, bude vyžínat nevzhledné plevely a vysokou trávu z těžko dostupných míst - podél plotů, zdí, v blízkosti základů a kolem stromů. Rovněž je lze používat k vyžínání povrchů dohola, tedy k úplnému odstraňování porostu pro snazší přípravu nové zahrady nebo vyčištění konkrétní oblasti.

POZNÁMKA: I když budete pracovat pozorně, přesto se struna při vyžínání v okolí základů, cihlových nebo kamenných zdí a zákrutů opotřebovává rychleji. Chcete-li strunu obnovit, přitlačte za chodu vyžínače dolní knoflík cívky proti zemi.

10.5.1 Vyžínání / sekání (obr. 6)

Pohybujte vyžinačem ze strany na stranu pohybem podobným žnutí srpem. Strunovou hlavy při této práci nenaklánějte. K nastavení správné výšky sečení slouží zkušební oblast. Aby byla hloubka střihu rovnoměrná, udržujte strunovou hlavu na stále stejné úrovni

10.5.2 Vyžínání nakrátko

Umístěte vyžínač rovně před sebe s mírným náklonem tak, aby byla spodní část strunové hlavy nad úrovní původy a ke kontaktu se strunou docházelo na požadovaném řezacím místě. Vždy sekejte směrem od pracovníka obsluhy. Nepřitahujte vyžínač směrem k pracovníkovi obsluhy.

10.5.3 Vyžínání kolem plotu / základů

Při vyžínání kolem plotů z pletiva, plaňkových plotů, kamenných zdí a základů postupujte pomalu a sekejte přesně, aby přitom struna nenarážela do překážky. Jestliže se struna dostane do kontaktu s kameny, cihlovými zdmi nebo základy, zlomí se nebo se roztřepí. Jestliže struna narazí přímo do plotu, odlomí se.

10.5.4 Vyžínání kolem stromù

Kolem kmenù stromù vyžínejte pomalu a dbejte, aby se struna nedostávala do kontaktu s kůrou. Obcházejte strom a vyžínejte pohybem zleva doprava. Trávy a porostu se dotýkejte koncem struny při mírném náklonu strunové hlavy dopředu.

10.5.5 Čištění povrchu dohola

VAROVÁNÍ: Při čištění povrchu DOHOLA postupujte velmi opatrně. Při těchto operacích udržujte vzdálenost 30 metrů (100 stop) mezi obsluhou, ostatními osobami a zvířaty.

Čištěním povrchu dohola rozumíme odstranění veškeré vegetace. K tomuto účelu nakloňte strunovou hlavu o cca 30 stupňů doprava. Seřídíte-li si vhodně rukoje, budete mít tuto operaci lépe pod kontrolou. Nepokoušejte se toto dělat, existuje–li možnost, že odletující úlomky poraní operátora nebo jiné osoby nebo že způsobí škody na majetku

10.5.6 Vyžínačem nezametejte

Zametáním rozumíme naklánění strunové hlavy za účelem smetení drobných úlomků z cestiček atd. Váš vyžínač je výkonný nástroj a mùže odmrštit drobné kamínky nebo jiné úlomky až do vzdálenosti 50 stop (15 metrů). Mùže tak zranit v blízkosti se nacházející osoby nebo poškodit majetek, jakým jsou automobily, stěny příbytků a okna.

10.6 Sekání prostřednictvím čepelí

VYHÝBEJTE SE BOČNÍMU RÁZU

Bočním rázem rozumíme reakci pohybující se čepele, když se čepel setká se silným stromem, keřem nebo pevným předmětem. Výsledná síla posune čepel prudce obloukovitým pohybem. Při bočním rázu může dojít ke ztrátě kontroly a zranění pracovníka obsluhy nebo okolostojících osob.

Čepel nepoužívejte v blízkosti plotů z pletiva, kovových kůlů, hranic v krajině nebo stavebních základů.

Nesečte tupým, prasklým nebo poškozeným nožem. Před vyžínáním porostu zkontrolujte překážky jako jsou kameny, kovové kolíky nebo prameny drátu vyčnívající z poškozených plotů. Pokud překážku nelze odstranit, označte její polohu, abyste se jí mohli nožem vyhnout. Kameny a kov nůž otupí nebo poškodí. Drát se může zachytit za hlavu nože a plácat sebou dokola nebo být vymrštěn do vzduchu.

Nepoužívejte křovinořez k řezání stromů.

11 ÚDRŽBA

11.1 Vzduchový filtr

VÝSTRAHA: NIKDY neprovozujte vyžínač bez vzduchového filtru, jinak se do motoru nasaje prach a nečistoty a poškodí jej. Vzduchový filtr je třeba udržovat čistý. Jestliže se poškodí, nainstalujte nový.

• Prach nahromaděný ve vzduchovém filtru snižuje účinnost motoru. Zvyšuje se spotřeba paliva a abrazivní částice pronikají do motoru. Vyměňujte vzduchový filtr co nejčastěji, aby se udržoval trvale čistý stav.
• Lehký povrchový prach lze snadno odstranit pot'ukáním na filtr. Těžké usazeniny by se měly prát v mýdlové vodě.
• Odstraňte kryt filtru uvolněním krytu knoflíku vzduchového filtru.

POZNÁMKA: Vyměňte filtr za nový, je-li roztřepený, potrhaný, poškozený nebo nelze-li jej vyčistit

11.2 Zátka palivové nádrže / palivový filtr

VÝSTRAHA: Před zahájením tohoto postupu odstraňte ze zařízení benzín a uložte jej v nádobě schválené k tomuto účelu. Víčko palivové nádrže otevírejte pomalu, abyste uvolnili tlak, který se mohl v palivové nádrži vytvořit.

Ventil na víčku palivové nádrže udržujte čistý, prostý úlomků

• Vyzvedněte palivové vedení a filtr z nádrže. Dobře funguje ocelový drát s háčkem nebo kancelářská sponka.
• Palivový filtr odtrhněte kroutivým pohybem.
  ■ Vyměňte palivový filtr.

POZNÁMKA: Nikdy zařízení neprovozujte bez palivového filtru. Výsledkem by mohlo být interní poškození motoru.

Když je vnitřek palivové nádrže znečištěn, lze jej vyčistit vypláchnutím nádrže benzínem.

11.3 Seřízení karburátoru

Karburátor byl ve výrobě seřízen na optimální výkon. Jsou-li potřebná další seřízení, vezměte zařízení do autorizovaného servisu.

12 TECHNICKÉ ÚDAJE

Objem válce	32,5cm3
Výkon motoru	0.9 kW
Rychlost záběru spojky	4500 min-1
Volnoběžné otáčky	3000 min-1
Řezná šířka travního vyžínače	420 mm
Řezná šířka křovinořezu	255 mm
Rychlost otáčení travního vyžínače	6000 min-1
Rychlost otáčení křovinořezu	6800 min-1
Typ motoru	2TAKTNÍ MOTOR POWERPLUS
Objem palivové nádrže	800ML
Typ prodloužení závitu	Krátce stisknu a jdu
Průměr cívky	2,4 mm
Délka cívky	2x2 m
Nízkovibrační systém	Ano
Vypínač automatického sytiče	Žádný
Snadný start	Ano
Výkonná spojka	Ano
Poměr míchání palivové směsi	40:1
Protočení motoru	Plné protočení
Počet zubů / nožů	3
Rozměry nože	255 x 25,4 x 1,4 mm
Typ karburátoru	HUALONG
Typ zapalovací svíčky	NHSP
Bezpečnostní kryt	Ano
Typ rukojeti	CYKLISTICKÁ RUKOJEŤ
Typ hřídele	ROVNÝ
Odolnost palivu E10	Ano

13 HLUČNOST

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA	99dB(A)
Úroveň akustického výkonu LwA	114 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

6.6 m/s ^2

K = 1,5 m/s ^2

14 ULOŽENÍ

VAROVÁNÍ: Pokud se nedodrží tento postup, mohou se v karburátoru utvořit usazeniny a výsledkem po delším uložení být obtížný start nebo trvalé poškození.

• Vyčistěte vnější povrch zařízení.
  ■ Vypustte palivo z palivové nádrže.
• Po vypuštění paliva spustěte motor.
• Nechte motor běžet na volnoběh, dokud se zařízení nezastaví. Tak se z karburátoru dostane veškeré palivo.
• Nechte motor vychladnout (cca 5 minut).
• Klíčem na svíčky vyšroubujte zapalovací svíčku.
  Nalejte 1 čajovou lžičku čistého dvoutaktního oleje do spalovací komory. Pomalu několikrát zatáhněte za startovací šňůru, aby se vnitřní součásti pokryly olejovým povlakem. Vraťte zapalovací svíčku na místo.
• Skladujte zařízení na chladném a suchém místě vzdáleném od zdrojů ohně, jakým jsou olejové hořáky, ohřívače vody atd.
  Zakryjte zařízení ochranným obalem, když se nepoužívá nebo při jeho přepravě.

15 ODEBRÁNÍ ZAŘÍZENÍ ZE SKLADU

■ Vyjměte zapalovací svíčku.
- Svižně zatáhněte za startovací šňůru, abyste odstranili přebytečný olej ze spalovací komory.
- Vyčistěte spalovací svíčku a nastavte mezeru nebo nasadte novou svíčku se správnou mezerou.
- Připravte zařízení k provozu.
- Naplňte palivovou nádrž správnou směsí paliva s olejem. Viz oddíl o palivu a mazání.

16 ŘEŠENÍ PROBLÉMŮ

PROBLÉM	PRAVDĚPODOBNA PŘÍČINA	OPATŘENÍ K NÁPRAVĚ
Zařízení nestartuje nebo nastartuje, ale neběží.	Nesprávné startovací postupy.Nesprávné seřízení karburátoru pro tvorbu směsi.Zanesená zapalovací svíčka.Prázdná palivová nádrž.Baňka vstřikovače nebyla dostatečně stisknuta.	Řid’te se pokyny v návodu k obsluze.Dejte seřídit karburátor do autorizovaného servisního střediska.Vyčistěte a seřid’te mezeru svíčky nebo vyměňte svíčku.Naplňte palivovou nádrž správnou palivovou směsí.Stiskněte baňku vstřikovače úplně a pomalu 10x.
Zařízení nastartuje, ale motor má nízký výkon.	Palivový filtr je zanesen.Nesprávná poloha páčky.Znečištěná mřížka lapače jisker.Znečištěný vzduchový filtr.Nesprávné seřízení karburátorové směsi servisním technikem.	Vyměňte palivový filtr.Přestavte zařízení do polohy pro CHOD.Vyměňte mřížku lapače jisker.Vyjměte, vyčistěte a nainstalujte zpět filtr.Dejte seřídit karburátor do autorizovaného servisního střediska.
Motor prská.	Nesprávné seřízení karburátoru pro tvorbu směsi.Vzduchový filtr je zanesenýStaré nebo nesprávně namíchané palivo.	Dejte seřídit karburátor do autorizovaného servisního střediska.Vyměňte nebo vyčistěte vzduchový filtr.Vypust’te benzinovou nádrž / doplňte čerstvou palivovou směs.
Slabý výkon pod zátěží.	Nesprávné seřízení karburátoru pro tvorbu směsi.Staré nebo nesprávně namíchané palivo.Vzduchový filtr je zanesenýZanesená zapalovací svíčka.	Dejte seřídit karburátor do autorizovaného servisního střediska.Vypust’te benzinovou nádrž / doplňte čerstvou palivovou směs.Vyměňte nebo vyčistěte vzduchový filtr.Vyčistěte a seřid’te mezeru svíčky nebo vyměňte svíčku.
Nepravidelný chod.	Nesprávná mezera elektrod zapalovací svíčky.Zablokovaný lapač jisker.Znečištěný vzduchový filtr.	Vyčistěte a seřid’te mezeru svíčky nebo vyměňte svíčku.Vyčistěte nebo vyměňte lapač jisker.Vyčistěte nebo vyměňte vzduchový filtr.
Příliš mnoho kouře.	Nesprávné seřízení karburátoru pro tvorbu směsi.Nesprávná palivová směs.	Dejte seřídit karburátor do autorizovaného servisního střediska.Používejte správnou palivovou směs (směs 40:1).

17 ZÁRUKA

• Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: akumulátorů, nabíječek, vadných dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
  ■ Více informací můžete získat na čísle 00 32 3 292 92 90.
• Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
• Uschoveite si doklad o zakoupení, protože se jím prokazuie datum nákupu.
• Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na místní sběrný dvůr. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

19 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgium, prohlašuje, že,

Výrobek: Křovinořez 32,5cm³

Výrobní značka: POWERplus

Model: POWXG30410

splňuje základní požadavky a další relevantní ustanovení příslušných evropských směrnic, založené na použití evropských harmonizovaných norem.

Jakákoliv neoprávněná změna zařízení znamená neplatnost tohoto prohlášení.

Evropské směrnice (včetně všech případných změn do data podpisu):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 110dB(A)

Guaranteed 114dB(A)

Evropské harmonizované normy (včetně všech případných změn do data podpisu):

EN ISO 11806-1 : 2011

EN ISO 14982 : 2009

Držitel technické dokumentace: Philippe Vankerkhove, VARO Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti

Regulativní postupy – ředitel pro certifikaci

24/01/2022, Lier - Belgie

1 UTILIZARE PREVĂZUTĂ 3

2 DESCRIERE (FIG. A & B) 3

3 CONTINUTUL PACHETULUI....3

4 SIMBOLURI .... 4

5 AVERTISMENTE GENERALE DE SIGURANTĂ......4

5.1 Zona de lucru 4
