MANUAL DE UTILIZARE POWXG30410 PowerPlus

5.2 Siguranța personală....4

6 AVERTISMENTE PRIVIND SIGURANȚA LA LUCRUL CU BENZINĂ....6

7 AVERTISMENTE DE SIGURANTĂ SPECIFICE......6

8 MONTAJ....7

8.1 Montarea mânerului tip ghidon (Fig. 1)....7

8.2 Montarea apărătoarei (Fig. 2)....7

8.3 Montarea hamului (Fig. 3)....7

8.4 Montarea discului de tăiere/bobinei....7

8.4.1 Dezasamblarea lamei metalice (Fig. 4)....7

8.4.2 Bobina ansamblului (Fig. 5)....8

8.4.3 Instalarea sectiunii de tăiere a aparatului (Fig. 5A)....8

9 CARBURANTUL ŞI LUBRIFIEREA....8

9.1 Carburantul....8

9.2 Amestecarea carburantului....9

9.2.1 Simboluri pentru carburant și lubrifiere....9

9.2.2 Carburanti recomandati....9

10 INSTRUCTIUNI DE UTILIZARE 9

10.1 Hamul....9

10.2 Pornirea motorului la rece....9

10.3 Pornirea motorului la cald (dacă motorul a fost oprit timp de maximum 15-20 de minute)....10

10.4 Pentru oprirea motorului....10

10.5 Mod de lucru pentru tăiere .... 10

10.5.1 Tăierea / cosirea (Fig. 6)....10

POWERPLUS HIGH QUALITY TOOLS

POWXG30410 RO

10.5.2 Tăierea aproape de suprafață 10
10.5.3 Tăierea în jurul gardurilor / fundațiilor 10
10.5.4 Tăierea în jurul arborilor .... 10
10.5.5 Tăierea completă 11
10.5.6 Nu măturați cu trimmerul....11
10.6 Tăierea cu ajutorul lamelor....11
11 ÎNTRETINERE....11
11.1 Filtrul de aer .... 11
11.2 Buşonul rezervorului de carburant / filtrul de carburant .... 12
11.3 Reglarea carburatorului....12
12 DATE TEHNICE....13
13 ZGOMOT....13
14 DEPOZITAREA....14
15 SCOATEREA APARATULUI DIN DEPOZIT....14
16 DEPANAREA....15
17 GARANTIE....16
18 MEDIU 16
19 DECLARATIA DE CONFORMITATE....17

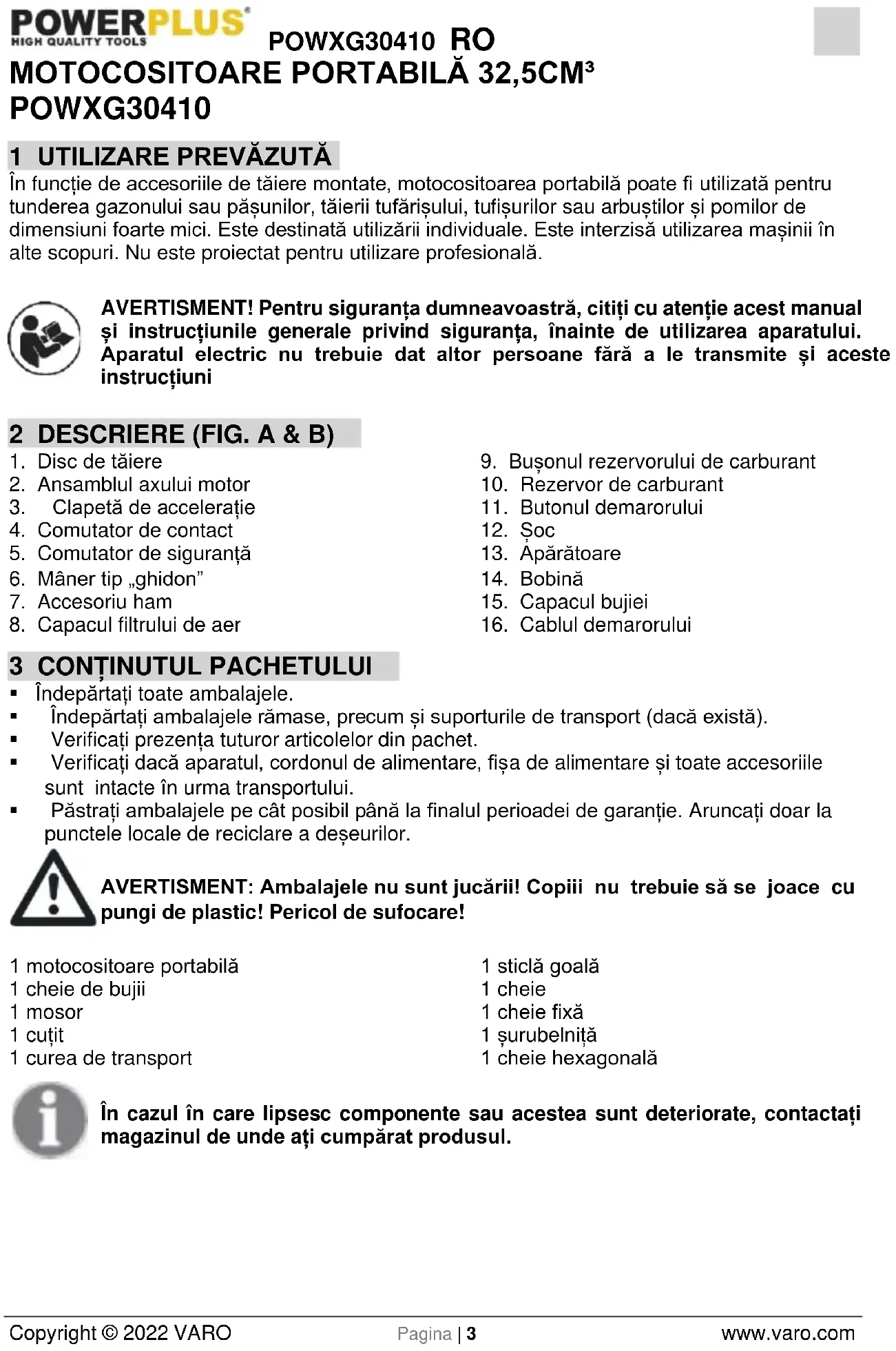

MOTOCOSITOARE PORTABILĂ 32,5CM³ POWXG30410

1 UTILIZARE PREVĂZUTĂ

În funcție de accesoriiile de tăiere montate, motocositoarea portabilă poate fi utilizată pentru tunderea gazonului sau pășunilor, tăierii tufărișului, tufișurilor sau arbuștilor și pomilor de dimensiuni foarte mici. Este destinată utilizării individuale. Este interzisă utilizarea mașinii în alte scopuri. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni

2 DESCRIERE (FIG. A & B)

1. Disc de tăiere
2. Ansamblul axului motor
3. Clapetă de acceleratie
4. Comutator de contact
5. Comutator de siguranță
6. Mâner tip „ghidon”
7. Accesoriu ham

8. Capacul filtrului de aer

9. Buşonul rezervorului de carburant

10. Rezervor de carburant
11. Butonul demarorului
12. Soc
13. Apărătoare
14. Bobină
15. Capacul bujiei
16. Cablul demarorului

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
  Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 motocositoare portabilă
1 cheie de bujii
1 mosor
1 cutit
1 curea de transport

1 sticlă goală
1 cheie
1 cheie fixă
1 surubelnită
1 cheie hexagonală

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și sau pe mașină se folosesc următoarele simboluri:

		Citiți manualul înainte de utilizare.			Purtați încălțăminte solidă cu talpă antiderapantă!
		Purtați întotdeauna elemente de protecție auditivă.			Purtați întotdeauna ochelari de protecție.
		Semnifică risc de rănire sau de deteriorare a sculei.
		În conformitate cu cerințele esențiale ale Directivelor europene.			Purtați întotdeauna mănuși de protecție.
		Păstrați o distanță minimă de 15 metri față de alte persoane în timpul utilizării			Purtați îmbrăcăminte de lucru rezistentă și de calitate!
		Atenție la particulele produse de instalația de tăiere.			Gazele de eșapament sunt toxice. Pericol de asfixiere!
		Utilizați instalația de tăiere numai împreună cu cuțitul pentru arbuști.			ATENTIE! Pericol de incendiu! Benzina și vaporii sunt extrem de inflamabili.
		Utilizați instalația de tăiere numai împreună cu cuțitul spiral.

5 AVERTISMENTE GENERALE DE SIGURANTĂ

Citiți toate avertismentele de siguranță și toate instrucțiunile.

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

POWXG30410 RO

- Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric poate la rănirea dumneavoastră.

- Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

- Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.

- Inspectați întreaga mașină pentru a identifica eventualele componente slăbite (piulițe, bolțuri, șuruburi, etc.) sau deteriorări. Reparați sau înlocuiti ce este necesar, înainte de a utiliză aparatul.

- NU UTILIZATI nici un accesoriu cu acest cap electric în afara celor recomandate de compania noastră. În caz contrar, operatorul sau privitorii pot fi răniți grav, iar aparatul poate fi deteriorat.

- Apărătoarea lamei și apărătoarea frontală a mânerului sunt foarte importante pentru mașină. Acestea trebuie strânse pe mașină înainte de prima utilizare. Aceste apărători trebuie să fie întotdeauna fixate atunci când aparatul este în funcțiune. Verificați aceste apărători înainte de fiecare utilizare. În cazul deteriorării apărătorii (crăpături, rupturi, etc), contactați distribuitorul dvs. pentru înlocuire.

- Utilizarea unor apărători de înlocuire neconforme sau demontarea sau modificarea acestor apărători pot avea drept consecință rănirea gravă a operatorului sau a privitorilor.

- Utilizați întotdeauna mânere corespunzătoare și cureaua de umăr, atunci când tăiați iarba.

- Nu folosiți aparatul dacă este deteriorat sau calibrat necorespunzător. Nu scoateți niciodată apărătoarea mașinii. În caz contrar, operatorul sau privitorii pot fi răniți grav, iar aparatul poate fi deteriorat.

- Verificați zona în care doriți să tăiați iarba și îndepărtați toate resturile care s-ar putea prinde în capul de tăiere din nailon. Îndepărtați și toate obiectele pe care aparatul le poate proiecta în timpul tăierii.

- Nu lăsați niciodată nesupravegheat aparatul.

- Nu utilizați acest aparat pentru o altă destinație decât cea originară, așa cum se prezintă în manual.

- Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Nu utilizați aparatul stând pe o scară sau în orice alt loc instabil. Atunci când folosiți aparatul, utilizati corespunzător hamul furnizat.

- Feriți mâinile și picioarele de capul de tăiere din nailon sau de lamă, în timpul utilizării aparatului.

- Nu utilizati acest timp de aparat pentru măturarea resturilor.

- Utilizați un cap de tăiere din nailon fără defectiuni. Dacă loviți o piatră sau orice alt obstacol, opriți motorul și verificați capul de tăiere din nailon. Un cap de tăiere din nailon rupt sau neechilibrat nu trebuie utilizat.

- Când vă apropiati de operatorul mașinii, atrageți-i atenția și verificați dacă oprește motorul. Atenție să nu speriati operatorul și să nu îi distrageți atenția deoarece acest lucru ar provoca o situație de nesiguranță.

- Nu atingeți capul de tăiere din nailon sau lama cât timp motorul este în funcțiune. Dacă este necesară înlocuirea accesoriiului de tăiere sau de protecție, asigurați-vă că opriți motorul și că dispozitivul de tăiere s-a oprit din funcțiune.

- Motorul trebuie oprit dacă aparatul este deplasat între zonele de lucru.

- Atenție la slăbirea și la supraîncălzirea componentelor. În cazul oricărei probleme la mașină, opriți imediat funcționarea și verificați aparatul cu atenție. Dacă este necesar, duceți aparatul la un distribuitor autorizat pentru service. Nu continuați să utilizați un aparat care poate funcționa defectuos.

- La pornire sau în timpul funcționării motorului, nu atingeți piesele fierbinți cum ar fi toba d eșapament, firul de înaltă tensiune sau bujia.

POWXG30410 RO

• După oprirea motorului, toba de eșapament este încă fierbinte. Nu așezați aparatul în locuri în care există materiale inflamabile (iarbă uscată, etc.) gaze sau lichide combustibile.
• Atenție în special la utilizarea când plouă sau imediat după ploaie, când solul poate fi alunecos.
• Dacă alunecati sau cădeți la pământ sau într-o groapă, eliberați imediat maneta de acceleratie.

6 AVERTISMENTE PRIVIND SIGURANTA LA LUCRUL CU BENZINĂ

AVERTISMENT: Acordati o atenție deosebită manipulării carburanților. Carburanții sunt inflamabili, iar vaporii acestora prezintă pericol de explozie. Trebuie respectate următoarele aspecte.

• Utilizati doar recipiente aprobate.
• Nu scoateți niciodată bușonul rezervorului și nu completați cu carburant cu sursa de energie pornită. Lăsați componentele de eșapament ale motorului să se răcească înainte de realimentarea cu carburant.
• Nu fumati.
• Nu realimentati niciodată aparatul cu carburant în spatii interioare.
• Nu depozitați aparatul sau recipientele cu carburant în interior, în locuri cu flăcări deschise, de exemplu în apropierea boilerelor.
• În caz de vârsare a carburantului, nu încercați pornirea sursei de energie înainte de a îndepărța aparatul din zona de deversare.
  Înlocuiti întotdeauna si fixati bine busonul de alimentare cu carburant după realimentare.
• Rezervorul trebuie golit numai în exterior.
  ■ Feriti mâinile de ulei sau carburant.
• Nu fumati în timp ce amestecati carburant sau umpleti rezervorul.
• Nu porniți și nu rulați motorul într-o cameră închisă sau într-o clădire. Gazele de esapament contin monoxid de carbon toxic.
• Nu încercați să faceți reglaje la motor cât timp aparatul este în funcțiune și este prins în cureaua de pe umărul operatorului. Faceți reglajele doar cu aparatul așezat pe o suprafață curată și plană.
• Atunci când aparatul este depozitat pentru un timp mai lung, evacuați carburantul din rezervorul de combustibil și din carburator, curățați componentele, duceți aparatul într-un loc sigur și verificati dacă motorul s-a răcit.

7 AVERTISMENTE DE SIGURANTĂ SPECIFICE

LAMA POATE RECULA VIOLENT DIN MATERIALELE CARE NU POT FI TĂIATE - Lama poate provoca pierderea mâinilor sau picioarelor. Țineți la o distanță de 10 metri în toate direcțiile oamenii și animalele. Dacă lama intră în contact cu obiecte străine în timpul utilizării, opriți motorul și așteptați oprirea lamei. Verificați dacă lama este deteriorată. Aruncați lamele îndoite sau fisurate.
LAMA PROIECTEAZĂ OBIECTELE - Pericol de orbire sau de rănire. Purtați echipament de protectie pentru ochi, față și picioare. Curățați zona de lucru de corpuri străine înainte de utilizarea lamei. Tineti la o distantă de 10 metri în toate directiile oamenii si animalele.
LAMA SE DEPLASEAZĂ LATERAL LA ELIBERAREA ACCELERAȚIEI - Deplasarea laterală a lamei prezintă pericol de rănire pentru operator sau persoanele din jur. Înainte de intervențiile la lamă, opriți întotdeauna motorul și asigurați-vă că lama nu se mai mișcă în lateral.
- AVERTISMENT: NU UTILIZATI ALTI CARBURANTI decât cei recomandați în manual. Urmati întotdeauna instructiunile din capitolul Carburant și lubrifiere din manual. Nu

POWXG30410 RO

utilizați niciodată benzină neamestecată corespunzător cu lubrifiant pentru motoare în doi timpi. Pericol de defectare definitivă a motorului, care anulează garanția producătorului.

- NU UTILIZATI ALTE ACCESORII DE TÄIERE. Utilizați numai piese de schimb și accesorii proiectate special pentru optimizarea performanțelor și maximizarea siguranței exploatații produselor noastre. Nerespectarea acestei recomandări poate reduce performanțele și provoca accidente. Utilizați numai capul de tăiere cu fir care însoțește produsul. Nu utilizatii alte accesorii de tăiere. Utilizarea altor accesorii anulează garanția producătorului și poate provoca accidente grave.

8 MONTAJ

Înainte de efectuarea oricăror proceduri, opriți aparatul și scoateți capacul bujiei.

Nu strângeti prea mult elementele de strângere pentru a evita deteriorarea filetului.

8.1 Montarea mânerului tip ghidon (Fig. 1)

• Montați ghidonul pe suportul de fixare, montați clema, apoi fixați cu ajutorul șuruburilor.
• Pentru a regla unghiul mânerului suplimentar, slăbiți cele 4 şuruburi din partea de sus și modificați unghiul de înclinare. După terminarea reglajului, strângeti şuruburile.

8.2 Montarea apărătoarei (Fig. 2)

• Aliniați clema și apărătoarea cu orificiul filetat.
  Strângeti şuruburile.

8.3 Montarea hamului (Fig. 3)

■ Puneti hamul.
- Reglați lungimea hamului astfel încât să vă simții confortabil și suspendați aparatul pe dispozitivul de siguranță de pe ham.
- Accesoriiul de tăiere trebuie să atingă solul. Dacă nu se întâmplă așa, reglați-l.
- Slăbiți şurubul de fixare utilizând cheia hexagonală.
- Deplasați elementul de strângere în poziția dorită glisându-I pe tub.
Strângeti şurubul de fixare utilizând cheia hexagonală.

8.4 Montarea discului de tăiere/bobinei

ATENTIE ESTE INTERZISĂ utilizarea aparatului în cazul în care lama este îndoită sau are dinți rupți sau dinți lipsă. Înlocuiti imediat lama deteriorată.

ATENTIE: La montarea lamei este obligatoriu portul mănușilor de protecție.

8.4.1 Dezasamblarea lamei metalice (Fig. 4)

• Reglați suportul interior la axul angrenajului și rotiți pentru alinierea cu bara atașată în formă de L.
• Asezați lama pe suportul interior cu literele către carcasa angrenajului și aliniați corespunzător orificiul lamei cu suportul interior.
• Reglați suportul exterior la axul angrenajului cu fața concavă îndreptată spre lamă.

• Aşezati capacul cu şurub ataşat pe suportul exterior și fixați-l cu şurubul (şurubul din stânga) împreună cu şaiba elastică și cu şaiba.

• PIULITĂ

• Saibă elastică

• Saibă

• Suport exterior
• Lamă
• Axul angrenajului
• Bară
• Suport interior
• Carcasa angrenajului

OPRIȚI MOTORUL IMEDIAT! Vibrația excesivă a lamei înseamnă că aceasta nu este montată corespunzător. Opriți imediat motorul și verificați lama. O lamă montată necorespunzător va cauza rănirea.

8.4.2 Bobina ansamblului (Fig. 5)

• Reglati corect mânerul interior și mânerul exterior pe axul angrenajului.
  Înşurubati şurubul ataşat (M8 stânga) în axul angrenajului și fixați-l cu o cheie.
• Înşurubați dispozitivul de tăiat din nailon în bolt fixând suportul interior cu bara în formă de L și strângeti manual.

NOTĂ: Păstrați cu grijă bolțurile și șaibele de montare a lamei, pentru a nu le pierde.

1. Carcasa angrenajului
2. Bolt
3. Dispozitiv de tăiere din nailon
4. Fir din nailon

8.4.3 Instalarea sectiunii de tăiere a aparatului (Fig. 5A)

- Extrageti stiftul de blocare (1) și rotiți-l spre stânga și spre dreapta pentru a-l debloca. Apoi apăsați spre interior secțiunea de tăiere a aparatului (2) și eliberați stiftul de blocare (1). Verificați să fie asigurată în orificiul (3) axului motor. Acest lucru se face mai ușor dacă rotiți puțin vârful axului motor (2) în ambele direcții. Stiftul de blocare (1) se află la locul său atunci când este introdus complet în orificiu.

■ La final, strângeti butonul (4).

9 CARBURANTUL ŞI LUBRIFIEREA

9.1 Carburantul

Pentru rezultate optime, utilizati benzină fără plumb cu cifră octanică normală, în amestec 40:1 cu ulei special de motor în doi timpi.

AVERTISMENT: Nu utilizati niciodată benzină neamestecată la motorul mașinii. Acest lucru va defecta definitiv motorul și va anula garanția producătorului pentru produs. Nu utilizati amestecuri de carburant stocate peste 90 de zile.

AVERTISMENT: Lubrifiantul pentru motoare în doi timpi trebuie să fie un ulei de calitate superioară pentru motoare în doi timpi răcite cu aer, în amestec 40:1. Nu utilizati uleiuri pentru motoare în doi timpi pentru care se recomandă un raport de amestec de 100:1. Lubrifierea insuficientă duce la defectarea motorului și anulează garanția producătorului pentru motor.

9.2 Amestecarea carburantului

Adăugați ulei într-un recipient corespunzător pentru carburant, apoi adăugați benzină, pentru a asigura amestecarea benzinei adăugate cu uleiul. Scuturați recipientul pentru a asigura amestecarea completă.

AVERTISMENT: Lipsa lubrifierii anulează garanția pentru motor. Benzina și uleiul trebuie amestecate în raport de 40:1.

9.2.1 Simboluri pentru carburant și lubrifiere

+ 40 : 1

În prezent, anumite benzine convenționale sunt amestecate cu compuși oxigenați, cum ar fi alcoolul sau eterii, pentru a respecta standardele de puritate a aerului. Motorul este conceput pentru funcționarea corespunzătoare cu orice benzină auto, inclusiv benzinele oxigenate.

10 INSTRUCTIUNI DE UTILIZARE

10.1 Hamul

AVERTISMENT: La utilizarea maşinii cu lama, ESTE OBLIGATORIU PORTUL HAMULUI PENTRU UMERI. Fixați hamul la trimmer după pornirea maşinii, cu motorul la RALANTI. OPRITI MOTORUL înainte de demontarea hamului pentru umeri.

- Reglați lungimea curelei de umăr astfel încât capul de tăiere cu fir să atâme de curea în poziție paralelă cu solul. Pentru determinarea modului corect de balansare se recomandă efectuarea câtorva mișcări de balansare de probă, fără a porni motorul.

NOTĂ: Demontați hamul pentru umeri de la mașină înainte de pornirea motorului.

10.2 Pornirea motorului la rece

Aduceți întrerupătorul de oprire în poziția “ON”.

- Apăsați ușor pompa de amorsare de câteva ori (7-10 ori) până când carburantul vine în pompa de amorsare.

- Trageți maneta de şoc pentru a închide şocul.

- Tragetii mânerul demaror până la pornirea motorului.

- Ímpingeți maneta de şoc în jos pentru a deschide şocul (pornirea excesivă cu maneta de şoc va cauza înecarea motorului, făcând dificilă pornirea).

- Lăsați motorul să se încălzească câteva minute înainte de a utiliza aparatul.

10.3 Pornirea motorului la cald (dacă motorul a fost oprit timp de maximum 15-20 de minute)

• Dacă motorul este fierbinte, porniți aparatul conform descrierii de mai sus. Dar maneta șocului va fi întotdeauna în jos.
• Dacă aparatul nu a funcționat cu rezervorul de combustibil gol, trageți demarorul de 1-3 ori și ar trebui să pornească.

10.4 Pentru oprirea motorului

■ Eliberați clapeta de acceleratie.
- Aduceți întrerupătorul în poziția „OFF”.

10.5 Mod de lucru pentru tăiere

Dacă este echipat corespunzător cu apărătoarea pentru resturi și capul de tăiere cu fir, aparatul va tăia buruienile și iarba înaltă inestetice din zonele greu accesibile - de-a lungul gardurilor, zidurilor și fundațiilor, precum și în jurul arborilor. De asemenea, poate fi utilizată pentru tăierea completă în vederea îndepărtării vegetației până la nivelul solului, pentru a ușura pregătirea grădinii sau a curăța o anumită zonă.

NOTĂ: Chiar dacă se acționează cu grijă, tăierea în apropierea fundațiilor, zidurilor din cărămidă sau piatră, bordurilor etc. va duce la uzarea firului de tăiere mai rapid ca de obicei. Pentru înlocuirea firului, apăsați butonul de jos al bobinei pe sol, cu trimmerul în funcțiune.

10.5.1 Tăierea / cosirea (Fig. 6)

Balansați trimmerul dintr-o parte în alta, cu o mișcare asemănătoare cu a unei coase. Nu înlinați capul de tăiere cu fir în timpul acestei operațiuni. Verificați înălțimea corespunzătoare de tăiere în zona de tăiere. Pentru tăierea la o înălțime uniformă, țineți capul de tăiere la același nivel.

10.5.2 Tăierea aproape de suprafață

Tineți trimmerul drept în față, ușor înclinat, astfel încât partea de jos a capului de tăiere cu fir să se afle deasupra solului, iar contactul cu firul de tăiere să aibă loc în punctul de tăiere dorit. Tăierea se face în direcția opusă operatorului. Trimmerul nu trebuie tras către operator.

10.5.3 Tăierea în jurul gardurilor / fundațiilor

Tăiați cu viteză redusă în apropierea gardurilor cu ochiuri, a îngrăditurilor, a zidurilor din piatră și a fundațiilor, fără a lovi firul de obstacol. Contactul cu ziduri din piatră, din cărămidă sau cu fundații va duce la ruperea sau uzarea firului. Contactul cu gardurile produce un recul brusc al firului.

10.5.4 Tăierea în jurul arborilor

Tăiați încet în jurul arborilor, astfel încât firul să nu atingă scoarța. Deplasați-vă în jurul arborelui tăind de la stânga la dreapta. Apropiatți vârful firului de iarbă sau de buruieni și înclinați ușor înainte capul de tăiere cu fir.

AVERTISMENT: Procedați cu atenție maximă la TĂIEREA COMPLETĂ. În timpul acestor operațiuni, păstrați o distanță de 30 de metri între operator și alte persoane sau animale.

Tăierea completă reprezintă îndepărtarea în întregime a vegetației, până la nivelul solului. În acest scop, înlinați capul de tăiere cu fir la aproximativ 30 de grade spre dreapta. Reglarea mânerului permite un control mai bun în timpul acestei operațiuni. Nu încercați efectuarea acestei operațiuni dacă există riscul de rănire a operatorului sau a altor persoane ori de deteriorare a unor bunuri de către resturile proiectate.

10.5.6 Nu măturati cu trimmerul

Măturarea reprezintă înclinarea capului de tăiere cu fir pentru a îndepărta resturile de pe alei, etc. Trimmerul este un aparat puternic, iar pietrele mici și alte astfel de resturi pot fi aruncate la 15 metri distanță sau mai departe, provocând rănirea sau daune automobilelor, caselor sau ferestrelor.

10.6 Tăierea cu ajutorul lamelor

EVITATI RECULUL

Reculul reprezintă reacția unei lame aflate în mișcare la contactul cu un arbore sau un tufiș rezistent ori cu un obiect solid. Forța rezultată împinge brusc înapoi lama, pe o traiectorie circulară. Reculul poate duce la pierderea controlului și rănirea operatorului sau a altor persoane.

Nu utilizati lama în apropierea unui gard cu ochiuri, a stâlpilor metalici, a bordurilor ornamentale sau a fundațiilor clădirilor.

Nu tăiați cu o lamă metalică tocită, crăpată sau deteriorată. Înainte de a tăia iarba crescută, verificați să nu existe obturații cum ar fi bolovani, bile metalice sau sărme metalice din gardurile rupte. Dacă o obstrucție nu poate fi îndepărtată, marcați locația ei pentru a o evita când treceți cu lama. Pietrele și metalul vor toci și vor deteriora lama. Firul se poate prinde în capul lamei și se poate înfășura în jurul acestuia sau poate fi proiectat în aer.

Nu utilizați o motocositoare portabilă pentru a tăia copaci.

11 ÎNTRETINERE

11.1 Filtrul de aer

ATENTIE: ESTE INTERZISĂ utilizarea trimmerului fără filtrul de aer. În caz contrar, praful și murdăria vor fi aspirate în motor și vor duce la deteriorarea acestuia. Filtrul de aer trebuie să fie în permanență curat. În caz de defectare, montați un filtru nou.

• Praful strâns în filtrul de aer va reduce eficiența motorului. Crește consumul de carburant și permite particulelor abrazive să intre în motor. Îndepărtați filtrul de aer cât de des este necesar pentru a mentine o stare de curătenie.
• Praful așezat în strat subțire poate fi îndepărtat cu ușurință lovind ușor filtrul. Depunerile mari trebuie curătate cu apă cu săpun.

- Scoateți capacul filtrului slăbind butonul capacului de la filtrul de aer.

NOTĂ: Înlocuiți filtrul dacă este rupt, răsucit, deteriorat sau dacă nu poate fi curățat

11.2 Buşonul rezervorului de carburant / filtrul de carburant

ATENTIE: Înainte de a începe operațiunile de mai jos, goliți carburantul din rezervor și depozitați carburantul într-un recipient corespunzător. Deschideți încet bușonul rezervorului de carburant pentru a elibera presiunea eventual creată în rezervor.

Îndepărtați murdăria din orificiul de ventilatie al busonului rezervorului de carburant.

• Scoateți conducta de carburant și filtrul din rezervor. În acest scop se poate utiliza o sărmă îndoită la capăt sau o agrafă de birou.
• Tragetii filtrul afară prin răsucire.
• Înlocuiti filtrul de carburant.

NOTĂ: Este interzisă utilizarea mașinii fără filtrul de carburant. Pericol de defectiuni în interiorul motorului și / sau de perturbare a funcționării.

Dacă interiorul rezervorului este murdar, poate fi curățat cu benzină.

11.3 Reglarea carburatorului

Carburatorul este gata reglat din fabricatie pentru performante optime.

Dacă sunt necesare reglaje ulterioare, adresați-vă departamentului de service.

12 DATE TEHNICE

Capacitate cilindru	32,5cm3
Putere motor	0,90 Kw
Turație cuplare ambreiaj	4500 min-1
Turația de mers în gol	3100 min-1
Adâncime de tăiere motocositoare	420mm
Adâncime de tăiere motocositoare portabilă	255mm
Turație trimmer de iarbă	6000min-1
Turație motocositoare portabilă	6800min-1
Tip de motor	Motor Powerplus în 2 timpi
Capacitatea rezervorului de carburant	800ML
Tip prelungire fir	TAP&GO
Diametru bobină	2,4 mm
Lungime bobină	2x2 m
Sistem de vibrații reduse	Da
Oprire șoc automat	Nu
Pornire ușoară	Da
Ambreiaj condiții grele de lucru	Da
Raport de amestec combustibil	40:1
Carter motor	Vinci complet
Număr de dinți/lame	3
Dimensiuni lamă	255 x 25,4 x 1,4 mm
Tip carburator	HUALONG
Tip de bujie	NHSP
Apărătoare de siguranță	Da
Tip mâner	GHIDON
Tip ax	DREPT
Etans la carburantul E10	Da

13 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	99 dB(A)
Nivel de putere acustică LwA	114 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

aw (Nivel vibrații)

6.6m/s²

K = 1,5 ~m / s^2

14 DEPOZITAREA

AVERTISMENT: Nerespectarea procedurii de mai jos poate duce la acumularea de depuneri în carburator și poate provoca dificultăți la pornire sau defectarea definitivă după depozitare.

• Curățați suprafața exterioară a mașinii.
• Goliți rezervorul de carburant.
• După golirea carburantului, porniți motorul.
• Lăsați motorul să funcționeze la ralanti până când se oprește. Astfel, carburatorul se va goli de carburant.
  ■ Lăsați motorul să se răcească (aprox. 5 minute).
• Scoateți bujia cu ajutorul unei chei de bujii.
• Turnați o linguriță de ulei curat pentru motoare în 2 timpi în camera de ardere. Trageți încet de coarda demarorului de câteva ori, pentru a acoperi componentele interne. Puneti la loc bujia.
• Păstrați aparatul la loc răcoros și uscat, ferit de surse de incendiu cum ar fi arzătoare de ulei, boilere etc.
• În caz că aparatul nu este utilizat sau în cazul transportului, acoperiți cu manșonul de protectie.

15 SCOATEREA APARATULUI DIN DEPOZIT

• Scoateți bujia.
• Tragetă brusc de cablul demarorului pentru a elimina uleiul în exces din camera de ardere.
• Curățați bujia și reglați distanța dintre electrozi sau instalați o bujie nouă cu distanța corespunzătoare între electrozi.
• Pregătiți aparatul pentru utilizare.
• Alimentați rezervorul cu amestecul corespunzător de carburant și ulei. Vezi capitolul Carburant și lubrifiere.

16 DEPANAREA

PROBLEMĂ	CAUZA PROBABILĂ	REMEDIERE
Aparatul nu pornește sau pornește, dar nu funcționează.	Proceduri de pornire incorecte.Reglare incorectă a amestecului la carburator.Bujie ancrasată.Rezervorul de carburant este gol.Butonul demarorului nu a fost apăsat suficient.	Urmati instrucțiunile din manualul de utilizare.Reglați carburatorul la un centru de service autorizat.Curățați bujia, reglați distanța între electrozii bujiei sau înlocuiti bujia.Alimentați rezervorul de carburant cu amestec corespunzător de carburant.Apăsați complet și încet butonul demarorului, de 10 ori.
Aparatul pornește, dar puterea motorului este redusă.	Filtrul de carburant este înfundat.Poziție incorectă a pârghiei.Dispozitivul parascântei este murdar.Filtru de aer murdar.Reglare incorectă a amestecului la carburator în unitatea de service.	Înlocuiti filtrul de carburant.Treceti în poziția de mers.Înlocuiti dispozitivul parascântei.Scoateți, curățați și reinstalați filtrul.Reglați carburatorul la un centru de service autorizat.
Motorul se îneacă.	Reglare incorectă a amestecului la carburator.Filtrul de aer este înfundat.Amestec de carburant învechit sau necorespunzător.	Reglați carburatorul la un centru de service autorizat.Înlocuiti sau curățați filtrul de aer.Goliți rezervorul de carburant / alimentați cu amestec proaspăt de carburant.
Absența puterii în sarcină.	Reglare incorectă a amestecului la carburator.Amestec de carburant învechit sau necorespunzător.Filtrul de aer este înfundat.Bujie ancrasată.	Reglați carburatorul la un centru de service autorizat.Goliți rezervorul de carburant / alimentați cu amestec proaspăt de carburant.Înlocuiti sau curățați filtrul de aer.Curățați bujia, reglați distanța între electrozii bujiei sau înlocuiti bujia.
Functionare neregulată.	Interval necorespunzător între electrozii bujiei.Dispozitiv parascântei înfundat.Filtru de aer murdar.	Curățați bujia, reglați distanța între electrozii bujiei sau înlocuiti bujia.Curățați sau înlocuiti dispozitivul parascântei.Curățați sau înlocuiti filtrul de aer.

PROBLEMĂ

Emisii excesive de fum.

CAUZA PROBABILĂ

• Reglare incorrectă a amestecului la carburator.
• Amestec de carburant necorespunzător.

REMEDIERE

• Reglați carburatorul la un centru de service autorizat.
• Utilizați amestec de carburant corespunzător (amestec 40:1).

17 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

18 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Vă rugăm să reciclați uleiul de motor folosit într-un mod care respectă mediul. Vă sugerăm să- l transportați într-un recipient sigilat la service-ul dumneavoastră pentru a fi recuperat. Nu îl aruncați la gunoi și nu îl turnați în pământ.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Motocositoare portabilă marcă de comerț: POWERplus model: POWXG30410

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate.

Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2006/42/EC

2014/30/EU

2000/14/EC Annex V LwA

Measured 110dB(A)

Guaranteed 114dB(A)

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN ISO 11806-1 : 2011

EN ISO 14982 : 2009

Însărcinat cu depozitarea documentației tehnice: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,
