Typ výrobku	Synergická poloautomatická svářečka
Značka	GYS
Model	Auto E2
Napájení	230 V jednofázové, 50-60 Hz, zásuvka 16A CEE7/7
Svařovací proud	15-300 A dle procesu (MAG)
Svařovací procesy	MIG/MAG (GMAW/FCAW) : ocel, nerez, hliník, pájení CuSi/CuAl
Průměr drátu	Ocel/nerez : 0,6-1,0 mm; Hliník : 0,8-1,2 mm
Ochranný plyn	Ocel/nerez : Ar + 15-20% CO2; Hliník: čisté Ar; Pájení: čisté Ar
Stupeň krytí	IP21
Ventilace	Nucené větrání
Uživatelské rozhraní	Displej s kolečkem, režimy Easy a Expert
Synergické funkce	Ano, s výběrem materiálu/plynu/průměru
Režimy bodování	Spot, Spot se zpožděním, Řetízek
Paměti JOB	Až 200 uložitelných konfigurací
USB port	Pro aktualizaci softwaru a přenos dat
Podpora cívky	∅200 mm a ∅300 mm
Počet hořáků	2 Euro konektory
Napájecí kabel	6.25 m
Zemnící kabel	3.5 m
Provozní faktor	Podle normy EN60974-1 při 40°C, cyklus 10 min
Doporučená údržba	Pravidelné odprášení, kontrola spojení, výměna pláště a kontaktní trubky při opotřebení
Bezpečnost	Tepelná ochrana, detekce přepětí/podpětí, automatické vypnutí

Často kladené otázky - Auto E2 GYS

Jak nainstalovat cívku drátu?

Otevřete kryt generátoru. Umístěte cívku na držák, přičemž dbejte na hnací výstupek. Nastavte brzdné kolečko, aby setrvačnost cívky nezamotala drát. Použijte kladky vhodné pro průměr a typ drátu (V pro ocel, U pro hliník).

Jaký plyn použít pro svařování oceli?

Pro MAG svařování oceli použijte směs argon + CO2 (obvykle Ar + 15-20% CO2). Pro nerez se doporučuje směs s 2% CO2. Průtok by měl být mezi 8 a 15 L/min.

Co dělat, když se drát správně neodvíjí?

Zkontrolujte, zda brzda cívky není příliš utažena, zda kladky neprokluzují a zda vodící plášť drátu není ucpaný nebo poškozený. Také se ujistěte, že je kontaktní trubka čistá. Pokud se motor netočí, zkontrolujte spoušť hořáku.

Jak nastavit synergický režim?

Z hlavní obrazovky vyberte synergický režim. Zvolte materiál (např. Fe, Al), plyn (např. Ar+CO2) a průměr drátu. Zařízení automaticky nastaví napětí a rychlost drátu. V případě potřeby můžete doladit kolečkem.

Co znamenají chybové kódy 001 a 002?

Kód 001 označuje chybu přepětí a kód 002 chybu podpětí. Zkontrolujte svou elektrickou instalaci (zásuvka, pojistka, průřez kabelu). Pokud problém přetrvává, nechte zkontrolovat elektrikářem.

Jak provést aktualizaci softwaru?

Stáhněte aktualizaci z webu GYS (část S.A.V.) na USB flash disk. Vložte USB do portu na svářečce. Zapněte svářečku a postupujte podle pokynů na obrazovce. Pokud je to nutné, dlouhým stiskem kolečka vynutíte aktualizaci.

Jaký typ hořáku použít pro hliník?

Použijte speciální hořák na hliník s pláštěm z teflonu pro snížení tření. Kontaktní trubka musí být také specifická pro hliník. Neřežte plášť u spoje a použijte vodicí příslušenství (ref. 90950) pro lepší vystředění.

Jak vyčistit svářečku?

Odpojte napájení a počkejte 2 minuty. Sejměte kryt a vnitřek ofoukněte vzduchem. Při té příležitosti zkontrolujte elektrická spojení. Pravidelně čistěte trysku hořáku a vyměňte kontaktní trubku, pokud je zanesená.

Mohu tuto svářečku používat s generátorem?

Ano, pokud generátor poskytuje střídavé napětí 230 V -20%/+15% s frekvencí mezi 50 a 60 Hz a špičkovým napětím nižším než 400 V. Tyto podmínky nezbytně zkontrolujte, abyste předešli poškození zařízení.

Jak uložit nastavení (JOB)?

Z hlavní obrazovky přejděte do nabídky JOB dlouhým stiskem tlačítka č. 2. Vyberte 'Uložit jako', zadejte název JOB a potvrďte. Lze uložit až 200 JOB. Pro vyvolání JOB použijte 'Otevřít' ve stejné nabídce.

NÁVOD K OBSLUZE Auto E2 GYS

Tato příručka rozhraní (HMI) je součástí kompletní dokumentace. K výrobku je přiložen obecný návod. Přečtěte si pokyny v obecné příručce a dodržujte je, zejména bezpečnostní pokyny!

Použití a provoz pouze s následujícími výrobky

E1 GYS AUTO	√
E2 GYS AUTO	√
E3 GYS AUTO	√

Verze softwaru

Tato příručka popisuje následující verze softwaru:

1.0

Verze softwaru rozhraní se zobrazuje v obecném menu: Systém / Informace

Ovládání generátoru

Hlavní obrazovka obsahuje všechny potřebné informace před, během a po svařování. Rozhraní je konfigurovatelné se 2 režimy zobrazení: Easy nebo Expert.

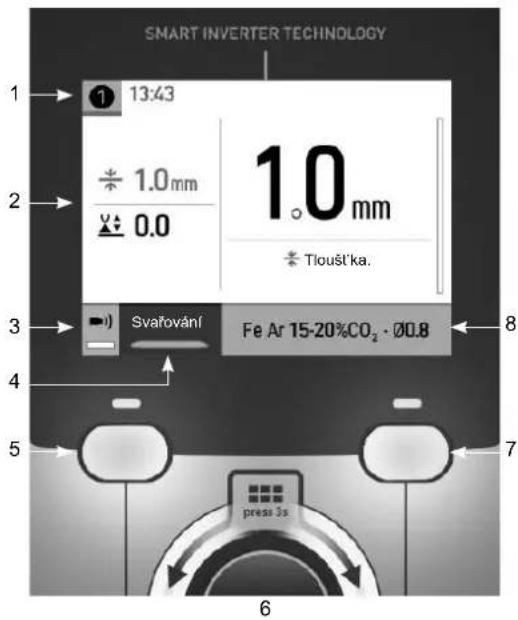

Easy Expert

SMART INVERTER TECHNOLOGY 1 13:43 2 1.0 mm 0.0 1.0 mm Tloušťka. 3 Svařování Fe Ar 15-20%CO₂ · Ø0.8 4 5 6 7 8

1 Použitý hořák (E2 / E3) Časový plán

2 Aktuální nastavení

3 Dlouhé stisknutí tlačítka BP1 Řízení průtoku plynu

Volba režimu svařování :

4 Svařování / bodování / intervalové svařování

5 Tlačitko 1 (BP1)

Navigační kolečko 6 Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka

7 Tlačítko 2 (BP2)

8 Aktuální parametry procesu

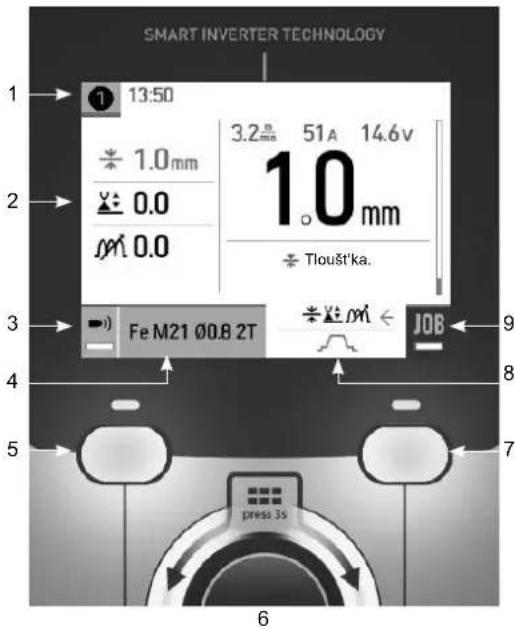

SMART INVERTER TECHNOLOGY 1 13.50 ÷ 1.0 mm ÷ 0.0 m 0.0 3.2 m 51A 14.6V 1.0 mm ÷ Tloušťka. Fe M21 Ø0.B 2T ÷ m ← JOB 9 8 7 press 3s 6

1 Použitý hořák (E2 / E3) Časový plán

2 Aktuální nastavení

3 Dlouhé stisknutí tlačítka BP1 Řízení průtoku plynu

4 Aktuální parametry procesu

5 Tlačítko 1 (BP1)

Navigační kolečko 6 Krátké stisknutí pro potvrzení Dlouhé stisknutí = obecná nabídka

7 Tlačítko 2 (BP2)

8 Rozšířená nastavení

9 Dlouhé stisknutí tlačítka BP2 Přístup do JOB

Režim Easy (Standardní):

Tento zjednodušený režim zobrazení je ideální pro dosažení optimální kvality svaru.

• 2 režimy svařování: Svařování a Řetězové bodování
• 4 nastavení : Volba svařovaciho materiálu (synergie), průměru přídavného drátu, tloušťky a délky oblouku

Režim Expert:

Tento složitější režim zobrazení je k dispozici pro zkušené svářeče.
- Režimy svařování : Synergický nebo manuální
- Chování spouště : 2T a 4T
- Režimy bodování : Spot a Spot-Delay
- Výběr hlavního nastavení, které se má zobrazit na obrazovce
- Kompletní nastavení svařovacího cyklu : Délka oblouku, Tlumivka, Předfuk plynu, Hot start, Burnback, Dofuk plynu, atd

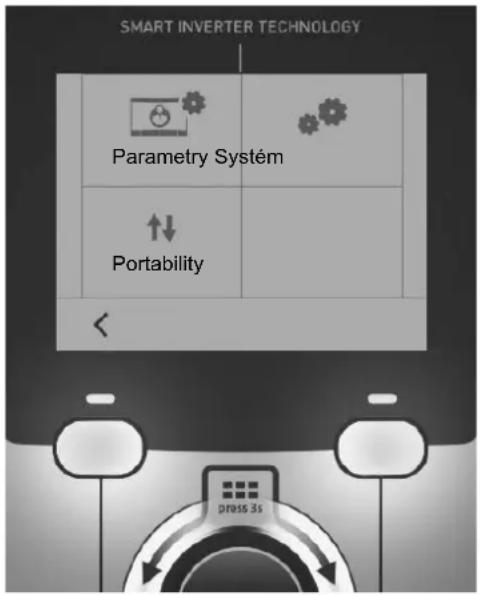

Obecné menu

Navigace mezi jednotlivými bloky se provádí pomocí kolečka.

Na hlavní obrazovce se dlouhým stisknutím ovládacího kolečka dostanete do hlavní nabídky.

Krátkým stisknutím tlačítka č. 1 (se vrátíte do předchozí nabídky nebo přejdete na hlavní obrazovku.

SMART INVERTER TECHNOLOGY Parametry Systém ↑↓ Portability <

Parametry

Režim zobrazení

• Easy: zjednodušené zobrazení vhodné pro naprostou většinu uživatelů.
• Expert: kompletní displej vhodný pro zkušené svářeče. Umožňuje nastavit časy jednotlivých fází svařovacího cyklu.

Jazyk

Výběr jazyka rozhraní (francouzština, angličtina, němčina atd.).

Jednotky měření

Volba zobrazení systému jednotek : International (SI) nebo Imperial (USA).

Pojmenování materiálů

Evropská norma (EN) nebo americká norma (AWS).

Svítivost

Upravuje jas obrazovky rozhraní (nastavení od 1 (tmavý vzhled) do 10 (velmi jasný)).

Systém

Název zařízení

Informace o názvu zařízení a možnosti jeho personalizace.

Hodiny

Nastavení času, data a formátu (AM/PM).

Informace

Konfigurační údaje pro systémové součásti produktu:

• Model
• Sériové číslo
• Název zařízení
• Verze softwaru

Stiskněte tlačítko 2:

Export konfigurace stroje na USB disk (není součástí dodávky)

Reset

Obnoví nastavení produktu:

• Částečné : výchozí hodnota aktuálního svařovacího procesu.
• Celkové : všechna konfigurační data zařízení budou obnovena na tovární nastavení.

Portability

Import Config.

Načtení konfigurace stroje z paměti USB (adresář: Vyměnitelný diskPORTABILITY\CONFIG) do stroje. Dlouhým stisknutím tlačítka č. 1 (☑ize odstranit konfigurace klíče USB.

Export Config.

Exportování konfigurace počítače na paměťové zařízení USB (adresář : Vyměnitelný diskPORTABILITY\CONFIG).

Import jobu

Import jobů podle procesů přítomných v adresáři Vyměnitelný diskPortability Z PAMĚTI USB DO POČÍTAČE.

Export jobü

Exportování jobů ze stroje na paměťové zařízení USB podle postupů (adresář : Vyjímatelný disk \ Portability \ Job) Dejte si pozor, že staré joby na disku USB mohou být odstraněny.

Abyste zabránili ztrátě dat během importu nebo exportu dat, nevyjímejte paměťovou kartu USB ani nevypínejte přístroj. Název souboru je spojen s názvem stroje a sériovým číslem.

USB disk není součástí dodání.

Řízení průtoku plynu

Na hlavní obrazovce můžete dlouhým stisknutím tlačítka č. 1 nastavit průtok plynu na manometru, aniž byste museli odvíjet přívodní vodič. Spuštěný proces je vysvětlen pomocí animace na obrazovce. Průtok plynu by měl být pravidelně kontrolován, aby bylo zajištěno optimální svařování.

Nakládání drátu

Chcete-li odvíjet drát v hořáku MIG/MAG bez spotřeby plynu, postupujte podle níže uvedeného postupu:

1- Držte spoušt' v nesvařovacípoloze, aniž byste ji uvolnili.
2- Na obrazovce se automaticky zobrazí postup.
3 - Drát se začne odvíjet. Ve výchozím nastavení pracuje 3m rychlostí 5 m/min. Tyto hodnoty můžete změnit pomocí kolečka.

Ukládání a vyvolání jobů

Přístupné přes ikonu «JOB» na hlavní obrazovce.

Nastavení při svařování jsou automaticky uložena a vyvolana při další zapnutí.

Kromě nastavení při svařování, je možné uložit a vyvolat různé konfigurace, nazvané JOBy

Je zde 200 pracovních míst (jobů). Ukládání je založeno na aktuálních parametrech procesu a aktuálním nastavení.

Job

Tento režim JOB umožňuje vytvářet, ukládat, vyvolávat a mazat Joby.

1- Uložit jako - Vytvoření Jobu

Stisknutím kolečka přizpůsobte název Jobu. Ověřte stisknutím tlačítka č. 2.

Zobrazení aktuálního Jobu

V pravé dolní části obrazovky se zobrazí číslo Jobu.

Zastavení aktuálního Jobu

Pokud chce uživatel aktuální Job zavřít, musí se vrátit do nabídky úlohy a vybrat možnost «Zavřít».

2 - Otevřít - Správa Jobů

Na obrazovce se zobrazí seznam dříve vytvořených Jobů.

Dlouhým stisknutím tlačítka č. 1 se vymaže aktivní Job nebo všechny Joby.

Krátkým stisknutím tlačítka č. 1 se vrátíte do předchozí nabídky

Krátkým stisknutím tlačítka č. 2 zobrazíte podrobnosti o každé z dříve vytvořených Jobů.

Chybové kódy

V následující tabulce je uveden neúplný seznam zpráv a chybových kódů, které se mohou objevit. Před přivoláním autorizovaného technika GYS proved'te tyto kontroly a ověření.

Pokud uživatel potřebuje výrobek otevřít, musí povinně odpojit napájení vytažením zástrčky ze zásuvky a z bezpečnostních důvodů počkat 2 minuty.

Chybové kódy	Zprávy Řešení
001	PŘEPĚTOVÁ PORUCHAZkontrolujte elektrickou instalaci	Nechte si zkontrolovat elektrickou instalaci autorizovanou osobou.
002	PODPĚTOVÁ PORUCHAZkontrolujte elektrickou instalaci
005	Porucha zemního proudu	Přítomnost bludného proudu. Zkontrolujte zapojení svařovacíhopříslušenství (hořák, zemnicí svorka, držák elektrody atd.)
010	ZDROJTeplotní ochrana	Počkejte několik minut, než generátor vychladne.Dbejte na to, aby nebyl překročen doporučený pracovní cyklus propoužitý svařovací proud.Ujistěte se, že vstupy a výstupy vzduchu nejsou ucpané.
011	VentilátorPorucha ventilátoru	Vypněte zdroj napájení vytažením zástrčky ze zásuvky a zkontrolujte,zda není zablokován ventilátor.
012	SPOUŠT'Stiskne se spoušť	Zkontrolujte, zda není zablokován spouštěcí mechanismus hořákuMIG/MAG.
015	POHONNelze dosáhnout požadované rychlosti	Zkontrolujte nastavení přítlaku motorových válců.Zkontrolujte, zda není drát zablokován v plásti hořáku.
019	Přetížení, Zkontrolujte prosím své nastaveníStisknutím a uvolněním spouště vymažete	Zkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn,hořák atd.)Pokud problém přetrvává, proved’te aktualizaci (prostřednictvímslužby Planet GYS).
020	Problém při spuštění svařováníZkontrolujte prosím parametry svařováníStisknutím a uvolněním spouště vymažete	Zkontrolujte nastavení a instalaci generátoru (drát, válečky, plyn,hořák atd.)Pokud problém přetrvává, proved’te aktualizaci (prostřednictvímslužby Planet GYS).
024	Přetížení USBOdpojte USB klíč	Vyměňte USB klíč.
-	Došlo k interní systémové chybě.Restartujte prosím svúj produkt	Vypněte a znovu zapněte výrobek.Pokud problém přetrvává, proved’te aktualizaci (prostřednictvímPlanet GYS)
- Zádný	paměťový prostor v zařízení Odstraněním joby uvolníte místo v interním úložišti.
-	Soubor %s není podporovánChyba %dPokračovat i tak?	Data na klíči USB jsou poškozená. Zkontrolujte svá data.
- Nelze	zapisovat na USB klíč	Uvolněte místo na USB klíči.Pokud problém přetrvává, vyměňte USB klíč.

Pokud se objeví chybový kód, který není uveden v seznamu, nebo pokud problémy přetrvávají, obrat'te se na svého distributora.
