NÁVOD K OBSLUZE SHX30ROF2000 SHX

Tento výrobek je vhodný pouze pro dobře izolované místnosti nebo pro příležitostné použití.

OBSAH

CZ

Důležité informace o bezpečnosti, místu instalace a elektrickém připojení

Recyklace, likvidace, prohlášení o shodě

Rozsah dodávky

Popis zařízení

Umístění a připojení

Uvedení do provozu a funkce

Čištění a údržba

Technické informace

Potřebné údaje týkající se ohřívačů pro jednotlivé místnosti

Záruka

PŘEDTÍM NEŽ ZAČNETE S MONTÁŽÍ, INSTALACÍ, OBSLUHOU NEBO ÚDRŽBOU PŘEČTĚTE SI PROSÍM PEČLIVĚ NÁVOD K OBSLUZE. CHRAŇTE SEBE I DRUHÉ DODRŽOVÁNÍM BEZPEČNOSTNÍCH UPOZORNĚNÍ. NERESPEKTOVÁNÍ INSTRUKCÍ MŮŽE VÉST K ÚJMĚ NA ZDRAVÍ A/NEBO VĚCNÝM ŠKODÁM A/NEBO ZTRÁTĚ ZÁRUČNÍCH NÁROKŮ!

Použití ve shodě s určením

Toto zařízení je určeno výlučně k vytápění obytných prostor v domácnostech a nesmí se použít pro žádný jiný účel.

DŮLEŽITÉ INFORMACE O BEZPEČNOSTI, STANDARDECH A ELEKTRICKÉM PŘIPOJENÍ

1. Zařízení používejte výlučně v souladu se směrnicemi v návodu k obsluze. Jakékoli jiné použití, které není výrobcem doporučeno, může vést k požáru, úderu elektrickým proudem a újmě na zdraví.
2. Pozor - Některé díly výrobku mohou být velmi horké a mohou způsobit popáleniny. Mimořádná opatrnost je na místě, pokud jsou přítomné děti a osoby, které je třeba chránit. Před čištěním nebo demontáží musíte zařízení vždy nechat vychladnout.
3. Odstraňte obal a přesvědčte se, že zařízení není poškozeno. V případě pochybnosti zařízení nepoužívejte a kontaktujte svého prodejce.
4. Před připojením k síti musíte zkontrolovat, zda typ proudu a sít'ové napětí souhlasí s údaji typového štítku zařízení.

5. Elektrická zásuvka, k níž se zařízení připojuje, nesmí být defektní nebo volná a musí být vhodná pro nutné zatížení proudem a především spolehlivě uzemněná.

6. Zamezte použití prodlužovacího kabelu, protože by se mohl přehřát a zapříčinit požár.

7. Zařízení nesmíte postavit přímo pod zásuvku ve zdi. V případě pochybností nechte svou elektrickou instalaci prověřit kvalifikovaným elektrikářem.
8. Je zakázáno jakýmkoliv způsobem upravovat nebo měnit vlastnosti tohoto zařízení. Používejte pouze výrobcem doporučené náhradní díly a díly příslušenství (nerespektování vede k ztrátě záruky a poskytnutí záručního plnění).
9. Tento ohřívač nepoužívejte, jestliže vykazuje zjevné známky poškození.
10. Zařízení neprovozujte bez dozoru. Pokud chcete místnost opustit, zařízení vždy vypněte.
11. Zařízení nepoužívejte v malých místnostech, v nichž se zdržují osoby, které nejsou schopny, danou místnost samostatně opustit. Výjimkou je situace, kdy jsou pod neustálým dozorem.
12. Děti si se zařízením nesmí hrát.

13. Děti mladší 3 let držte mimo dosah zařízení, ledaže jsou pod neustálým dozorem.

14. Děti starší 3 let a mladší 8 let smí zařízení jenom zapínat a vypínat, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání zařízení a pochopily nebezpečí, která jsou s tím spojená, a také jenom za podmínky, že zařízení je umístěno nebo instalováno ve své obvyklé poloze pro používání. Děti starší 3 let a mladší 8 let nesmí zasunovat zástrčku do zásuvky, ovládat zařízení, čistit jej a/nebo provádět uživatelskou údržbu.

15. Toto zařízení smí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými a duševními schopnostmi nebo nedostatkem zkušeností a poznatků pouze tehdy, jsou-li pod dohledem nebo pokud byly poučeny o bezpečném používání zařízení a pochopily nebezpečí, která jsou s tím spojená. Děti si se zařízením nesmí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

16. Obalový materiál uchovávejte mimo dosah dětí. V případě polknutí hrozí nebezpečí udušení!

17. Toto zařízení není vybaveno přípravkem k regulaci teploty v místnosti.

18. Zařízení není vhodné pro trvalý a přesný provoz.

19. Tento ohřívač nepoužívejte, jestliže předtím spadnul.

20. Toto zařízení slouží pouze k provozu v suchých vnitřních místnostech.

21. Zařízení nepoužívejte v blízkosti vody nebo při silné vlhkosti, např. ve vlhkých sklepích, vedle bazénů, van na

koupání nebo sprch. Dejte pozor, aby do zařízení nemohla vniknout voda.

1. Zařízení nepoužívejte v bezprostřední blízkosti benzinu, plynu, oleje, alkoholu nebo jiných potenciálně výbušných a lehce hořlavých kapalin nebo plynů.

2. Ke snížení nebezpečí požáru musí být výstup vzduchu ze zařízení ve vzdálenosti minimálně jednoho metru od všech lehce vznětlivých látek, jako jsou např.:

a. nádoby pod tlakem (např. spreje)

b. nábytek a textilie jakéhokoli druhu

1. Tento ohřívač se smí používat pouze na vodorovné a stabilní ploše.

2. Zařízení během provozu a fáze vychlazení nikdy nezakrývejte.

3. Dbejte na to, aby se mezi zařízení a montážní zed' nedostaly žádné předměty, které by se dotýkaly topné plochy.

4. Před vytažením sít'ové zástrčky zařízení vždy vypněte.

5. Když zařízení nepoužíváte, pokud jej chcete vyčistit, resp. podrobit údržbě, vytáhněte nejprve zástrčku. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Pro vyloučení úderu elektrického proudu nesahejte nikdy na zástrčku pokud máte mokré ruce.

POZOR	NEBEZPEČÍ PORANĚNÍZařízení je během provozu horké!Nikdy se nedotýkejte zařízení v provozu → mohlo by způsobit závažné POPÁLENINY.
POZOR	NEBEZPEČÍ POŽÁRUZařízení nesmí být během provozu zakryto!
POZOR	BEZPEČNOSTNÍ VZDÁLENOSTDodržujte bezpečnostní vzdálenost alespoň jednoho metru odlehce vznětlivých předmětů, jako jsou nábytek, závěsy, papíratd.!UMÍSTĚNÍZařízení postavte vždy tak, aby z něj i do něj mohl bezomezení proudit vzduch.NEBEZPEČÍ POPÁLENÍZařízení je během provozu velmi horké a může způsobitpopáleniny. Mimořádná opatrnost je na místě, pokud jsoupřítomné děti a osoby, které je třeba chránit.NEBEZPEČÍ PŘEHŘÁTÍNevytápějte místnosti s objemem vzduchu menším než 4 m^3

Symboly na zařízení

Význam:

Symbol:

Pozor! Nezakrývat! Symbol na zařízení poukazuje na to, že je nepřípustné věšet nad zařízení nebo přímo před něj předměty (ručníky, oblečení atd.). Ohřívač nesmíte zakrývat, abyste zamezili jeho přehřátí a nebezpečí požáru!

Recyklace, likvidace, prohlášení o shodě

	RECYKLACEObalové materiály lze recyklovat. Proto doporučujeme tyto obaly předat jako vytříděný odpad k recyklaci
	LIKVIDACESymbol „přeškrtnuté popelnice” vyžaduje samostatnou likvidaci starých elektrických a elektronických zařízení (WEEE). Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí škodlivé látky. Nelikvidujte je proto s netříděným domovním odpadem, nýbrž je předejte do určené sběrny starých elektrických a elektronických zařízení. Tím přispějete k ochraně zdrojů a životního prostředí. Pro další informace se obraťte prosím na svého prodejce nebo místní správní orgány. Směrnice 2012/19/EU
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento výrobek odpovídá základním požadavkům, předpisům a směrnicím EU. Podrobné prohlášení o shodě je kdykoliv k nahlédnutí na následujícím odkazu:https://www.schuss-home.at/downloads

Omyly a technické změny vyhrazeny.

Rozsah dodávky

• Topný zářič
  ■ Návod k obsluze

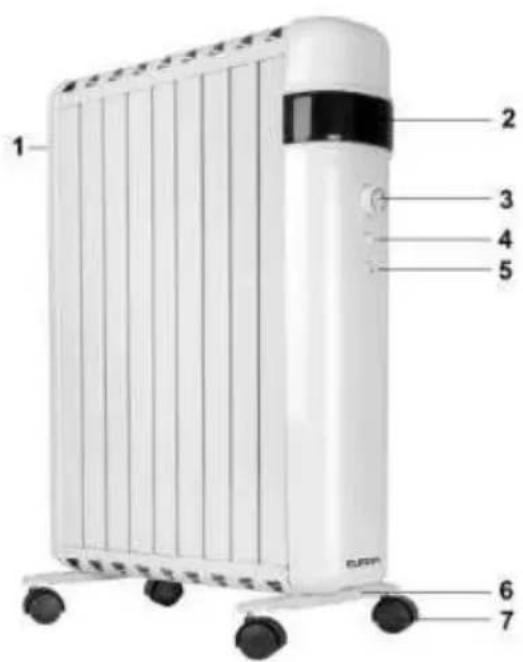

Popis zařízení

1. Rukojet
2. Kontrolní světlo
3. Knoflík termostatu
4. Výkonový spínač
5. Výkonový spínač
6. Podpěry koleček (2x)
7. Kolečka (4x)

OBSLUHA

Zadejte požadovanou teplotu na knoflíku termostatu 3.

S výkonovým spínačem 4. nastavte stupeň ohřevu na 1000W.

Výkonový spínač 5. reguluje topný výkon na 2000W.

Chcete-li zařízení vypnout, nastavte knoflík termostatu 3. na nejnižší stupeň.

Umístění a připojení

• Odstraňte veškerý obalový materiál a odložte jej mimo dosah dětí. Po odstranění obalu zkontrolujte, zda zařízení nevykazuje poškození nebo známky chyby/vady nebo poruchy. V případě pochybností zařízení nepoužívejte, nýbrž se za účelem kontroly / výměny obraťte na svého dodavatele.
• Otočte ohřívač dnem vzhůru (pozor na škrábance na laku nebo poškození podkladu!)
• Obě podpěry (každá se 2 kolečky) pevně přišroubujte k nezávislému topení, viz obrázek.

⚠️ POZOR ⚠️

Nezávislé topení používejte pouze ve vzpřímené poloze a s kolečky připevněnými na spodní straně (jak je znázorněno na přední straně této příručky). Jakákoli jiná poloha je nebezpečná!

UVEDENÍ DO PROVOZU

Instalace a používání bezolejového radiátoru SHX jsou velmi rychlé a snadné:

MONTÁŽ

1. Zařízení vyjměte z obalu a odstraňte všechny obalové materiály.
2. Zkontrolujte, zda zařízení není poškozené.
3. Stojanové nožky namontujte tímto způsobem:

a) Zařízení opatrně otočte na druhou stranu.
b) Dodané stojanové nožky namontujte na panely pomocí závěrných matic. K tomu zasuňte hák ve tvaru U do panelu kola a upevněte jej křídlovými maticemi.

1. Konvektor opět otočte a postavte jej na stabilní, rovný a tepelně odolný podklad tak, aby se nemohl převrhnout.
2. Poté počkejte asi 5 minut než zařízení připojíte k napájení proudem.

POZOR

Dodržujte absolutně přesně informace týkající se postavení zařízení, které jsou uvedeny v bezpečnostních upozorněních.

OCHRANNÉ ZAŘÍZENÍ

Bezolejový radiátor je vybaven ochranným zařízením určeným k ochraně zařízení a k vyloučení vzniku požáru.

Upozorňujeme, že tento mechanismus neslouží jako automatické vypínaní ani jako žádná jiná komfortní funkce. Zařízení vždy vypněte, vytáhněte síťovou zástrčku a vyčkejte, než topný ventilátor vychladne, teprve poté smíte zařízení přemístit, vyčistit nebo uskladnit.

UPOZORNĚNÍ

Pokud zařízení nelze uvést do provozu nebo pokud se bezpečnostní zařízení znovu spustí, radiátor znovu vypněte a kontaktujte servisní středisko SHX.

BEZPEČNOSTNÍ POJISTKA PŘI PŘEVRHNUTÍ

V případě, že se zařízení ze svislé polohy o několik stupňů vychýlí, zařízení nadzvednete nebo se nechtěně převrhne, aktivuje se bezpečností pojistka při převrhnutí a zařízení se vypne.

Odpojte zařízení od elektrické sítě, počkejte několik minut, znovu jej připojte a spust'te jako obvykle.

POKYNY K ČIŠTĚNÍ

Ještě před zahájením čištění musíte konvektor vypnout, vytáhnout sít'ovou zástrčku a počkat, než zařízení zcela vychladne.

ČIŠTĚNÍ

• Vyčistěte zařízení měkkým, mírně vlhkým hadrem a následně jej otřete suchým hadrem.
  • K odstraňování prachu používejte vysavač na vstupy a výstupy vzduchu.

POZOR

• Radiátor nesmí být ponořen do vody nebo jiných kapalin ani s nimi nesmí přijít do styku.
• K čištění zařízení nikdy nepoužívejte benzín, alkohol nebo ředidla – mohlo by to být nebezpečné.
• Na radiátor nestříkejte insekticidy ani podobné prostředky.
• Nepoužívejte ve vlhkých místnostech.
• NEZAKRÝVAT – NEBEZPEČÍ POŽÁRU!

TECHNICKÉ INFORMACE

Číslo zboží:	SHX30OF2000
Vstupní napětí:	230 V~
Frekvence:	50-60Hz
Nominální příkon:	2000 W
Možnosti nastavění:	1000 – 2000W
Termostat:	Ano
Hmotnost	5,7 kg
Rozměry	440 x 640 x 245 mm
Kontaktní adresy pro další informace:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňServisní linka: [phone]www.schuss-home.atČ. obchodního rejstříku: 236974 t / Soudobchodního rejstříku: Vídeň

Požadované údaje týkající se ohřívačů pro jednotlivé místnosti

Číslo zboží SHX30OF2000
Údaj	Symbol	Hodnota	Jednotka	Údaj	Jednotka
Tepelný výkon				Jen u elektrických ohřívačů jednotlivých místností se zásobníkem:Druh regulace přívodu tepla
Jmenovitý tepelný výkon	P_nom	2,0	kW	Manuální regulace přívodu tepla s integrovaným termostatem	Ne
Minimální tepelný výkon (orientační hodnota)	P_min	1,0	kW	Manuální regulace přívodu tepla s hlášením teploty interiéru a/nebo exteriéru	Ne
Maximální kontinuální tepelný výkon	P_max,c	Bez údajů	kW	Elektronická regulace přívodu tepla s hlášením teploty interiéru a/nebo exteriéru	Ne
Spotřeba pomocného proudu				Odvádění tepla s podporou ventilátoru	Ne
PřiJmenovitý tepelný výkon	eI_max	0,000	kW	Druh tepelného výkonu/Kontrola teploty v místnosti
PřiMinimální tepelný výkon	eI_min	0,000	kW	Jednostupňový tepelný výkon, bez kontroly teploty v místnosti	Ne
Vpohotovostním stavu	eI_sB	Bez údajů	kW	Dva nebo více manuálně nastavitelných stupňů, bez kontroly teploty v místnosti	Ne
				Kontrola teploty v místnosti s mechanickým termostatem	Ano
				S elektronickou kontrolou teploty v místnosti	Ne
				Elektronická kontrola teploty v místnosti a regulace podle dob dne	Ne
				Elektronická kontrola teploty v místnosti a regulace podle dnů týdne	Ne
				Jiné možnosti regulace
				Kontrola teploty v místnosti s identifikací přítomnosti	Ne
				Kontrola teploty v místnosti s identifikací otevřeného okna	Ne
				S možností dálkového ovládání (WiFi)	Ne
				S adaptivní regulací začátku topení	Ne
				S omezením provozní doby	Ne
				Se senzorem v podobě černé koule	Ne
Kontaktní údaje:	Schuss Home Electronic GmbHScheringgasse 3 – 1140 Vídeň – Rakouskohttps://www.schuss-home.at/

ZÁRUKA

Koupí tohoto kvalitního produktu společnosti SHX jste se rozhodli pro inovativní výrobek, dlouhou životnost a spolehlivost.

Na toto zařízení SHX poskytujeme s platností pro Rakousko a Německo záruční dobu 2 roky od data zakoupení! Pokud by v tomto časovém období byly proti očekávání na Vašem přístroji přesto nutné servisní práce, zaručujeme Vám tímto bezplatnou opravu (náhradní díly a pracovní čas) nebo (po posouzení firmou Schuss) výměnu produktu. Pokud by nebyla ani oprava ani výměna z ekonomických důvodů možná, vyhrazujeme si právo vystavení dobropisu ve výši časové hodnoty.

V každém případě jako první krok kontaktujte zákaznickou poradenskou linku (viz návod k použití – „Kontaktní adresy pro další informace a servisní linka“).

Upozorňujeme na to, že opravy, které nebyly provedeny autorizovanými smluvními dílnami, okamžitě ukončí platnost této záruky.

V této záruce není zahrnuto:

• škody vzniklé v důsledku nedodržení návodu k obsluze
• oprava nebo výměna dílů v důsledku běžného opotřebení
• Přístroje, které byly i pouze částečně, použity pro komerční účely
• zařízení, poškozená mechanicky vnějšími vlivy (pád, náraz, lom, nesprávné použití apod.), jakož i známky opotřebení estetického charakteru
• Přístroje, s kterými bylo nesprávně zacházeno
• zařízení, která nebyla otevřena naší autorizovanou dílnou
• nesplněná očekávání spotřebitele
• škody vzniklé v důsledku vyšší moci, vody, úderu blesku a přepětí
• zařízení, u nichž bylo typové označení a/nebo sériové číslo změněno, vymazáno, odstraněno nebo učiněno nečitelným
• vady způsobené mimořádným znečištěním
• služby, které nebyly provedené našimi smluvními servisy, přepravní náklady do smluvního servisu nebo k nám a zpět, jakož i s tím spojená rizika

Výslovně upozorňujeme, že v rámci záruční doby účtujeme v případě chybné obsluhy nebo, pokud nebyla žádná závada zjištěna, paušální poplatek ve výši 60 eur (indexovaný základ Index spotřebitelských cen 2015, červen 2020).

Poskytnutím záručního plnění (oprava nebo výměna zařízení) se absolutní záruční doba 2 let od data zakoupení neprodlužuje.

Dvouletá záruka platí pouze při předložení dokladu o koupi (musí obsahovat jméno a adresu prodejce, jakož i úplné označení přístroje) a příslušný záruční doklad, na kterém musí být vyznačen typ přístroje, jakož i sériové číslo (uvedené na krabici a na zadní, popř. spodní straně zařízení)! Bez předložení záručního certifikátu platí pouze zákonná záruka!

Důrazně upozorňujeme na to, že zákonná práva ze záruky nejsou toto zárukou dotčena a zůstávají nezměněna.

Povinnost náhrady škody ze strany Schuss Home Electronic GmbH, jakož i jejích pověřených partnerů platí pouze při existenci hrubé nedbalosti nebo úmyslu. Vyloučena je v každém případě odpovědnost za ušlý zisk, očekávané, ale nenaplněné úspory, následné škody a škody z nároků třetích stran.

Kontaktní adresu příslušné servisní dílny naleznete na naší domovské stránce www.schuss-home.at.

Srdečně gratulujeme k Vaší koupi. Přejeme Vám hodně radosti s Vaším zařízením SHX!

ADRESA

SHX Vertrieb

Schuss Home Electronic GmbH

A-1140 Vídeň, Scheringgasse 3

Tel.: [phone]

Typové označení:......

Sériové číslo:......

NÁVOD NA OBSLUHU

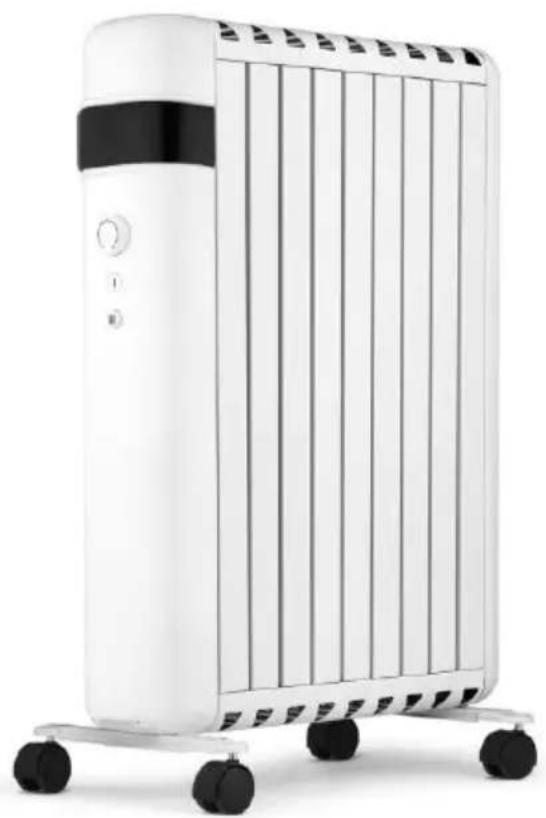

Bezolejový radiátor SHX30OF2000

a. nádoby pod tlakom (napr. spreje)
b. nábytok a textílie všetkého druhu

Symboly na zariadení Symbol:

Význam:

1. Rukovät
2. Kontrolné svetlo
3. Gombík termostatu
4. Výkonový spínač
5. Výkonový spínač
6. Podpery koliesok (2x)
7. Vodiace kolieska (4x)

OVLÁDANIE

Na gombíku termostatu 3. nastavte želanú teplotu.

Na výkonovom spínači 4. nastavte ohrevný stupeň na 1000 W.

Výkonový spínač 5. upravuje ohrevný výkon na 2000 W.

1. Vykurovací konvektor opät' otočte a postavte ho tak, aby sa nemohol prevrátit', na stabilný, rovný a voči vplyvu vysokých teplôt necitlivý podklad.
2. Počkajte následne cca 5 minút a až potom zariadenie pripojte k napájaniu el. energiou.

POZOR

Pred začatím čistenia zariadenia konvektor vypnite, vytiahnite siet'ovú zástrčku a následne čakajte, kým zariadenie úplne vychladne.

ČISTENIE

• Zariadenie čistite mäkkou, mierne navlhčenou utierkou a následne ho utrite suchou utierkou.
• Ak chcete odstrániť prach, použite vysávač – povysávajte najmä vstupy a výstupy vzduchu.

POZOR

Požadované údaje pre elektrické ohrievače jednotlivých miestností

Typové označenie:......

Sériové číslo:......
