| Značka | Beko |
| Model | BHCA93741BHSI |
| Typ produktu | Nástěnný dekorativní odsavač par |
| Rozměry (Š x H x V) | 896 x 400 x 800-1180 mm (nastavitelná výška) |
| Elektrické napájení | 220-240 V ~ 50 Hz |
| Výkon motoru | 275 W |
| Osvětlení | 2 x LED 3 W, 260 lm, 3000 K |
| Maximální průtok vzduchu (boost) | 763 m³/h |
| Normální průtok vzduchu | 575 m³/h |
| Počet rychlostí | 3 + boost |
| Typ ovládání | Dotykové elektronické |
| Filtry | Hliníkový tukový filtr (omyvatelný), volitelný uhlíkový filtr |
| Průměr odtahového potrubí | 120 / 150 mm |
| Speciální funkce | Automatický režim, Hob2Hood, HomeWhiz (Wi-Fi), čištění vzduchu, časovač |
| Třída izolace | Třída I |
| Minimální vzdálenost varná deska-odsavač | 65 cm |
| Údržba a čištění | Tukový filtr: měsíční čištění (možné v myčce); uhlíkový filtr: výměna každé 3 měsíce |
| Náhradní díly a opravitelnost | Díly dostupné po dobu 12 let; objímky, filtry, lampy, motor |
| Bezpečnost | Automatické vypnutí, indikátory filtru, ochrana proti plameni |
Často kladené otázky - BHCA93741BHSI BEKO
Dotazy uživatelů ohledně BHCA93741BHSI BEKO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod BHCA93741BHSI - BEKO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BHCA93741BHSI značky BEKO.
NÁVOD K OBSLUZE BHCA93741BHSI BEKO

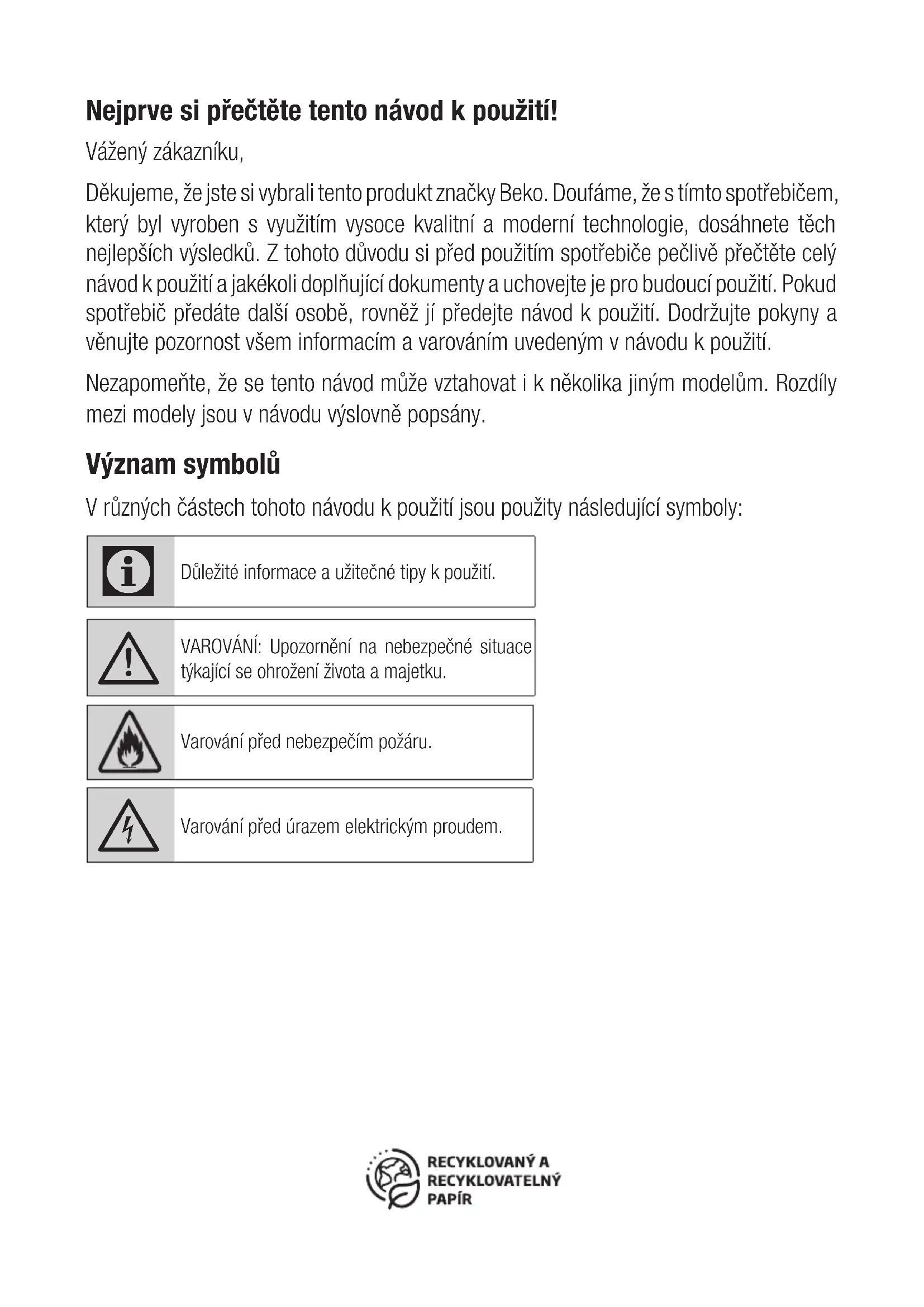

Nejprve si přečtěte tento návod k použití!
Vážený zákazníku,
Děkujeme, že jste si vybrali tento produkt značky Beko. Doufáme, že s tímto spotřebičem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Z tohoto důvodu si před použitím spotřebiče pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud spotřebič předáte další osobě, rovněž jí předejte návod k použití. Dodržujte pokyny a věnujte pozornost všem informacím a varováním uvedeným v návodu k použití.
Nezapomeňte, že se tento návod může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně popsány.
Význam symbolů
V různých částech tohoto návodu k použití jsou použity následující symboly:
Důležité informace a užitečné tipy k použití.
VAROVÁNÍ: Upozornění na nebezpečné situace týkající se ohrožení života a majetku.
Varování před nebezpečím požáru.
Varování před úrazem elektrickým proudem.
1 Důležité pokyny z hlediska bezpečnosti a životního prostředí
1.1 Obecné bezpečnostní pokyny
Důležité bezpečnostní pokyny, přečtěte si je pozorně a uchovejte pro pozdější použití
Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou ochránit před vznikem požáru, zásahem elektrickým proudem, následky unikající mikrovlnné energie, zraněním osob nebo poškozením majetku. Nedodržení těchto pokynů zruší platnost záruky.
• Výrobky značky Beko splňují platné bezpečnostní normy; proto v případě jakéhokoli poškození spotřebiče nebo napájecího kabelu musí být provedena oprava nebo výměna prodejcem, servisním centrem nebo odborníkem z autorizovaného servisu, aby se předešlo nebezpečí. Chybná nebo neodborná oprava může být nebezpečná pro uživatele.
- Toto zařízení je určeno pouze pro domácí a podobné použití, napří-klad:
- v prostorách kuchyňského personálu v obchodech, kancelářích a dalších pracovních prostředích;
- na farmách;
- klienty v hotelech a dalších typech obytného prostředí;
- v prostředí typu Bed and Breakfast.
- Spotřebič používejte pouze k určenému účelu, jak je popsáno v tomto návodu.
- Výrobce nenese odpovědnost za žádné škody plynoucí z ne-správné instalace či nevhodného způsobu použití spotřebiče.
- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod dozorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí.
- Děti si se spotřebičem nesmí hrát. Čištění a údržba nesmí být prováděny dětmi bez dohledu dospělé osoby.
1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

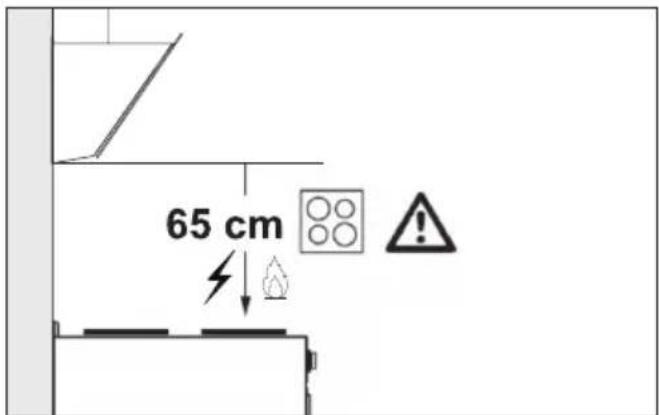

- Minimální vzdálenost mezi nosnými plochami varných nádob na varné desce a nejnižší stranou výrobku musí být nejméně 65 cm.
- Pokud v návodu k instalaci plynové desky najdete větší vzdálenost, je nutno postupovat podle toho.
- Zkontrolujte, zda vaše napájení odpovídá informacím uvedeným na štítku spotřebiče.
- Nikdy nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo spotřebič.
- Předejděte poškození napájecího kabelu zabráněním jeho zmáčknutí, ohnutí nebo odírání o ostré hrany. Napájecí kabel udržujte mimo horké povrchy a otevřený oheň.
- Spotřebič zapojujte pouze do uzemněné zásuvky.
- VAROVÁNÍ: Nezapojujte spotře-bič do sítě, dokud není instalace zcela dokončena.
- Spotřebič umístěte tak, aby byla zástrčka vždy přístupná.
- Nedotýkejte se žárovek, pokud jsou v provozu delší dobu. Mohou spálit ruce, protože budou horké.
- Dodržujte předpisy stanovené příslušnými úřady o vypouštění odpadního vzduchu (toto upozornění se nevztahuje na použití bez kouřovodu).
- Spustte spotřebič po umístění hrnce, pánve apod. na varnou desku. V opačném případě může vysoká teplota způsobit deformaci některých částí výrobku.
- Před sejmutím hrnce, pánve apod. vypněte varnou desku.
- Nenechávejte na varné desce horký olej. Nádoby s horkým olejem mohou způsobit samovznícení.
- Dávejte pozor na záclony a zá-věsy, protože olej se může při smažení některých potravin, jako jsou hranolky, vznítit.
- Tukový filtr musí být vyměněn nejméně jednou měsíčně. Uhlíkový filtr musí být vyměněn nejméně každé 3 měsíce.
- Spotřebič musí být čištěn v souladu s návodem k použití. Pokud
1 Důležité pokyny z hlediska bezpečnosti a životního prostředí
čištění nebylo provedeno v sou- ladu s návodem k použití, může hrozit nebezpečí požáru.
- Namísto stávajícího filtru nepoužívejte filtrační materiály neodolné proti ohni.
- Používejte pouze originální části doporučené výrobcem.
- Neprovozujte spotřebič bez filtru a neodstraňujte filtry, když je spotřebič spuštěn.
- V případě, že dojde k zapálení plamene, vypněte napájení spotřebiče a vařičů.
• V případě, že dojde k zapálení plamene, plamen zakryjte a nikdy k jeho hašení nepoužívejte vodu.
- Spotřebič odpojte před každým čištěním a v případě, že jej nepoužíváte.
- Podtlak v místnosti nesmí překročit 4 Pa (4 x 10 bar), zatímco digestoř pro elektrickou varnou desku a spotřebiče pracující na jiném typu energie, než je elektřina, pracují současně.
- V prostředí, kde je spotřebič používán, musí být odvětrávání zařízení běžících na topném oleji
nebo plynu, jako je teplovzdušný ventilátor, naprosto izolováno nebo zařízení musí být hermetic-kého typu.
- Při připojování kouřovodu použijte trubky o průměru 120 nebo 150 mm. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.
Riziko zadušení! Všechny obaly uchovejte mimo dosah dětí.
UPOZÓRNĚNÍ: Přístupné součástky se mohou zahřát při použití s vařiči.
- Vývod spotřebiče nesmí být připojen ke vzduchovodům, do kterých je vyveden jiný kouř.
- Ventilace v místnosti může být nedostatečná, pokud je digestoř pro elektrickou varnou desku používána současně se zařízeními na plyn nebo jiná paliva (to neplatí pro spotřebiče, které vypouštějí vzduch zpět do místnosti).
- Předměty umístěné na spotřebiči mohou spadnout. Na spotřebič neumistujte žádné předměty.
- Pod spotřebičem nikdy neflambujte.
1 Důležité pokyny z hlediska bezpečnosti a životního prostředí
VAROVÁNÍ: Před instalací diges- toře odstraňte ochranné fólie.
- Nikdy nenechávejte obnažený plamen pod digestoří, která je zapnutá.
- Pánve na smažení je nutno během používání stále sledovat: přehřátý olej může vzplanout.
1.2 Shoda se směrnicí OEEZ a likvidace výrobku:
Tento výrobek splňuje požadavky směrnice EU OEEZ (2012/19/EU). Tento výrobek je označen symbolem pro třídění elektrického a elektronického odpadu (OEEZ).
Tento symbol znamená, že příslušný výrobek na konci jeho životnosti nesmí být likvidován spolu s jiným domácím odpadem. Použité zařízení musíte od-nést do oficiální sběrny pro recyklaci
elektrických a elektronických zařízení. Obratte se na místní úřady nebo na prodejce, u kterého jste si zařízení zakoupili, a informujte se o umístění sběrných zařízení. Každá domácnost hraje důležitou roli ve sběru a recyklaci starých zařízení.
Správná likvidace starého zařízení pomáhá pře- dejít možným negativním následkům pro životní prostředí a lidské zdraví.
1.3 Dodržování směrnice RoHS
Výrobek, který jste zakoupili, splňuje požadavky směrnice EU RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály specifikované ve směrnici.
1.4 Informace o balení
Obalové materiály produktu jsou vyrobeny z recyklovatelných materiálů v souladu s naší národní legislativou na ochranu životního prostředí. Obalové materiály nelikvidujte společně s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo obalových materiálů určené místními úřady.
1.5 Prohlášení o shodě CE
| Frekvenční pásmo | 2400 MHz |
| Max.výkon | 2,75 W |
| Jakožto společnost Arçelik A.ș., prohlašujeme, že tentovýrobek a/nebo tyto výrobky jsou v souladu se směrnicí2014/53/EU. Úplné znění prohlášení o shodě EU je kdispozici na této internetové stránce:– Výrobky: support.beko.com | |

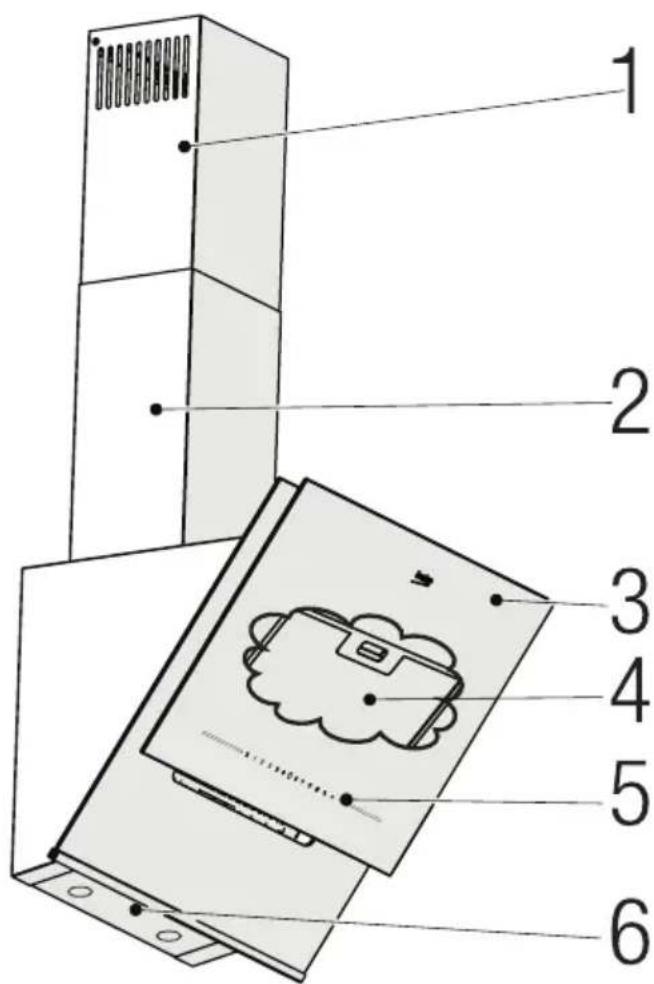

2 Celkový vzhled
2.1 Přehled
- Vnitřní kouřovod
- Vnější kouřovod
- Boční absorpční sklo
- Hliníkové olejové filtry (za skleněným krytem)
- Ovládací panel
- Osvětlení


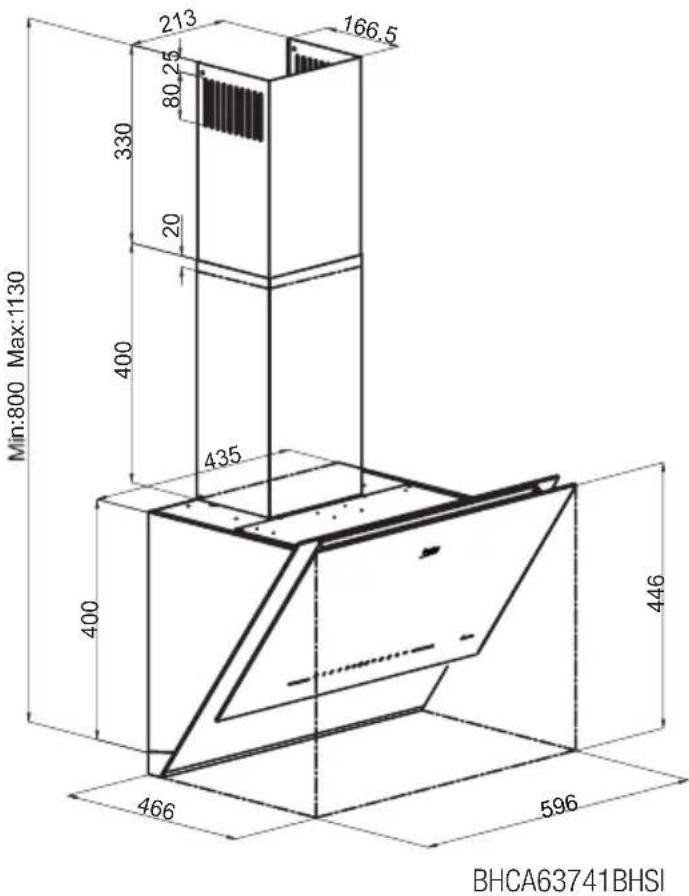

Min:800 Max:1130 213 166.5 80 25 330 20 400 435 400 446 466 596 BHCA63741BHSI


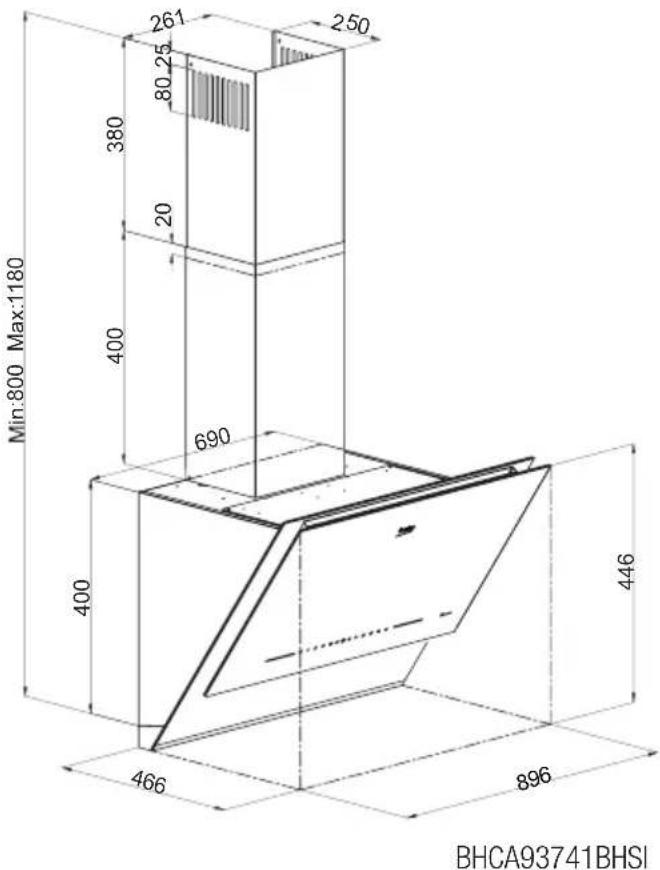

Min:800 Max:1180 261 250 80.25 380 20 400 690 400 446 466 896 BHCA93741BHSI(Obrázek č. 1)
2 Celkový vzhled
2.2 Technické údaje
| Model | BHCA63741BHSI | BHCA93741BHSI |
| Napájecí napětí | 220-240V ~ 50 Hz | |
| Příkon žárovky | 2x3 W | |
| Příkon motoru | 275 W | |
| Rychlost proudění – 3. úroveň | 580 m^3/h 575 m^3/h | |
| Rychlost proudění - Intenzivní úroveň | 752 m^3/h 763 m^3/h | |
| Třída izolace motoru | Třída F | |
| Třída izolace | Třída I | |
3 Používání spotřebiče
3.1 Ovládání spotřebiče
 | |
| TLAČÍTKO FUNKCE | |
| 1 : Tlačítka automatického režimuFunkce HobToHood a Automatický režim nelze používat současně. | Používá se k výběru mezi automatickým a ručním ovládáním. Po přepnutí do automatického režimu stisknutím tohoto tlačítka se automaticky rozsvítí 1-2-3 otáčkové LED kontrolky, na 100 %, a nakonec se přesune na 1. otáčky, kde pracuje, zatímco 1 kontrolka se zhasíná a rozsvěcuje v intervalech po 30 sekundách. Tato doba je dostatečná pro aktivaci snímače. Snímač slouží k měření kvality vzduchu. V automatickém režimu, pokud snímač detekuje zvýšení hodnoty a motor je uzavřen, motor běží na 2. rychlostním stupni a otáčky se automaticky změní. Tlačítko Auto a tlačítko rychlostí jsou indikovány rozsvícením se na 100 % zatímco motor běží. Při stisknutí tlačítka auto nebo změně rychlosti, když je aktivní automatický režim, se kontrolka změněných otáček rozsvítí na 100 % a motor se přepne na tuto rychlost, kontrolka tlačítka Auto se rozsvítí na 50 % a režim Auto se zruší. Pokud se nestane nic, co by umožnilo opětovné nastartování motoru do 15 minut, přičemž je motoru vypnutý, dojde k ukončení automatické polohy. Pokud je digestoř vypnuta tlačítkem Zap/Vyp v automatické poloze, režim Auto je zrušen.Nastavení citlivosti automatického režimu:Nastavení umožňuje zvolit 3 úrovně přesnosti od nejnižší (1) až po nejvyšší (3). Výchozí tovární nastavení je (2), střední úroveň. Chcete-li změnit citlivost, stiskněte tlačítko Auto/Mode na 3 sekundy a zadejte nastavení citlivosti. Aktuální stupeň se rozsvítí na LED kontrolce rychlosti. Úroveň citlivosti lze změnit stisknutím tlačítka Auto/Mode. Poslední zobrazená úroveň je trvale platná. Úrovně se zvyšují relativně snadno, pokud je vybrána vysoká přesnost, při nízké přesnosti se zvyšuje relativně ztěžka. |
| 2 : 1. Tlačítko stupně | Spotřebič pracuje s 1. rychlostí. Používá se ke změně rychlosti motoru. Když je digestoř ZAPNUTÁ, jas těchto tlačítek je snížen na 50 %. Osvětlení zvolené rychlosti bude nastaveno 100 %. |
| 3 : 2. Tlačítko stupně | Spotřebič pracuje s 2. rychlostí. Používá se ke změně rychlosti motoru. Když je digestoř ZAPNUTÁ, jas těchto tlačítek je snížen na 50 %. Osvětlení zvolené rychlosti bude nastaveno 100 %. |
| 4 : 3. Tlačítko stupně | Spotřebič pracuje se 3. rychlostí. Používá se ke změně rychlosti motoru. Když je digestoř ZAPNUTÁ, jas těchto tlačítek je snížen na 50 %. Osvětlení zvolené rychlosti bude nastaveno 100 %. |
| 5 : Funkce boost | Za téměř 10 minut po aktivaci této funkce se rychlost motoru sníží. Když je funkce Bo- ost aktivní, tlačítko boost začne blikat, jas je nastaven na 100 %. Funkci časovače nelze aktivovat, když motor běží na nejvyšších otáčkách. Pokud je časovač během aktivace nastaven na nejvyšší úroveň, časovač se zruší. Používá se ke změně rychlosti motoru. Když je digestoř ZAPNUTÁ, jas těchto tlačítek je snížen na 50 %. Osvětlení zvolené rychlosti bude nastaveno 100 %. |
3 Používání spotřebiče
| 6 : Výstraha uhlíkového filtru | Elektronická jednotka zaznamenává provozní dobu motoru. Když provoz motoru dosáhne stanovené doby, příslušná LED kontrolka vás upozorní na nutnost výměny filtru. Stisknete-li tlačítko 1. rychlosti po dob přibližně 5 sekund, když se tato výstražná kontrolka filtru rozsvítí, odpočet doby životnosti filtru se resetuje a odpočet 180 hodin je opět zahájen. |
| 7 : Zap/Vyp | Používá se k zapínání a vypínání digestoře. Při stisknutí tohoto tlačítka přibližně na 1 sekundu se otáčky motoru vypnou, pokud motor běží, osvětlení tlačítka se vypne a přepne se do polohy VYPNUTO. V této poloze nelze cyklus změnit a digestoř nelze zap-nout. V poloze VYPNUTO se stisknutím tohoto tlačítka zapne osvětlení ostatních tlačítek s 50 % jasem. |
| 8 : Výstraha tukového filtru | Elektronická jednotka zaznamenává provozní dobu motoru. Když doba provozu motoru dosáhne 60 hodin, příslušná LED kontrolka vás upozorní na nutnost vyčištění filtru. Stisknete-li tlačítko 1. rychlosti po dob přibližně 5 sekund, když se tato výstražná kont- rolka filtru rozsvítí, odpočet doby životnosti filtru se resetuje a odpočet 60 hodin je opět zahájen. |
| 9 : Režim Wi-Fi* Nastavení HomeWhiz viz 3.2 | Po stisknutí tlačítka Wi-Fi po dobu 3 sekund se zapne režim přístupového bodu a přesune se do fáze instalace, všechny ikony se vypnou, dokud nebude dokončeno nastavení a nezačne blikat pouze ikona Wi-Fi. Po nastavení zůstane síť Wi-Fi zapnutá (při zapnutí zařízení je ikona Wi-Fi zapnutá se 100 % jasem). Ikona Wi-Fi nezhasne, když je zařízení vypnuté. Pokud je při zapnutí zařízení ikona Wi-Fi zapnutá se 100 % jasem, znamená to, že je síť Wi-Fi zapnutá. Pokud stisknete tlačítko, Wi-Fi se rozsvítí na 50 % a vypne se. Pokud stisknete tlačítko Wi-Fi bez instalace, tlačítko 2 krát problikne. |
| 10 : Režim HobToHood | Když stisknete tlačítko HobToHood po dobu 3 sekund, začne blikat, když stisknete tlačítko HobToHood na vařiči po dobu 3 sekund, zatímco se nevaří, začne blikat a obě tlačítka se po dokončení párování rozsvítí se 100 % jasem.Pokud není režim HobToHood vypnutý, ikona HobToHood se rozsvítí na 100 % a zůstane připojena ke sporáku, když je digestoř otevřena od vypínače. Když je stisknuta ikona Hob-ToHood, rozsvítí se na 50 % a digestoř je odpojena od vařiče.Funkce HobToHood a Automatický režim nelze používat současně.Pokud je funkce zrušena stisknutím tohoto tlačítka, zatímco HobToHood aktivně vaří, digestoř pokračuje v provozu, přičemž rychlost je nastavena na nejnižší úroveň. |
| 11 : Funkce čištění vzduchem | Stisknutím tlačítka čištění vzduchem se aktivuje režim čištění vzduchem. To znamená, že motor běží po dobu 10 minut na 1. rychlostním stupni, poté se na 50 minut zastaví, a to se opakuje. Dokud je čištění vzduchem aktivní, kontrolka čištění vzduchem rozsvítí na 100 %. Po uplynutí celkové doby 24 hodin se kontrolka čištění vzduchem rozsvítí na 50 % a režim čištění vzduchem se ukončí. Pokud je varná deska zapnuta pomocí tlačítek rychlosti, zatímco je režim čištění vzduchem aktivní nebo v automatickém režimu, automatický režim bude deaktivován a varná deska bude pracovat požadovanou rychlostí. Pokud je režim čištění vzduchem vypnutý, LED kontrolka čištění vzduchem se rozsvítí na 50 %.POZNÁMKA: U funkce čištění vzduchem je provozní doba motoru přibližně 5 minut, 10 minut, 15 minut nebo 20 minut se 4 režimy nastavení. Po stisknutí tlačítka čištění vzduchem po dobu přibližně 3 sekund pro přechod do tohoto režimu je aktuální stupeň signalizován blikáním aktuálních LED kontrolek rychlostí. Stisknutím tlačítka čištění vzduchem se mění fáze, která indikuje provozní dobu motoru v režimu čištění vzduchem. |
3 Používání spotřebiče
| 12 : Automatické za-stavení | Pokud je digestoř zapnutá a je zapnuta jakákoli rychlost kromě nejvyšší rychlosti, bzučák vydá zvukový signál, když tlačítko automatického zastavení pípne a přejde do 15-minutového časovače vypnutí. Když je časovač vypnutí aktivní, tlačítko časovače začne blikat se 100 % jasem. Po uplynutí času se motor zastaví a pokud žárovka svítí, vypne se. |
| 13 : Zapnutí/vypnutí světla | Světlo se rozsvítí při jednom stisknutí tohoto tlačítka, když je digestoř vařiče „zapnutá“. Po opětovném stisknutí tohoto tlačítka se světlo vypne. |
Pokud nejsou tlačítka stisknuta po dobu 10 minut, zatímco na digestoři není aktivní žádná z funkcí, digestoř se přesune do polohy VYPNUTO.
3.2 Nastavení Homewhiz a uživatelských účtů
Níže uvedené kroky vám umožní kontrolovat a sledovat vaši digestoř z mobilního telefonu nebo tabletu. Mobilní telefon/tablet je třeba připojit k domácí síti a stáhnout aplikaci HomeWhiz z obchodu s aplikacemi.
- Otevřete mobilní aplikaci HomeWhiz, kterou jste stáhli do mobilního telefonu nebo tabletu.
- V aplikaci HomeWhiz klepněte na část „Přidat produkt“ a vyberte digestoř z nabídky „kuchyňské spotřebiče“.
- Postupujte podle pokynů na obrazovce.
- Stiskněte tlačítko bezdrátového připojení po dobu 3 sekund, ikona bezdrátového připojení by měla začít pomalu blikat.
- Ujistěte se, že jsou zapnuty funkce poloha a bluetooth a že jsou udělena potřebná oprávnění, aby se mobilní telefon mohl automaticky připojit k digestoří v kroku připojení k zařízení.
- V dalším kroku připojte produkt k místní síti vašeho domova. Otevřete seznam místních sítí v telefonu a vyberte místní síť, ke které se chcete připojit, poté zadejte heslo. Po dokončení připojení k místní síti musí ikona bezdrátové sítě nepřetržitě svítit.
- Po přechodu na poslední krok a pojmenování digestoře se můžete vrátit na domovskou stránku. Produkt můžete vybrat ze stránky zařízení a začít jej používat.
Produkty spárované s vaším účtem zobrazíte stisknutím stránky „spotřebiče“ v aplikaci. Produkt můžete ze svého účtu odstranit stisknutím a podržením tlačítka na této stránce.
- Po stisknutí a přidržení ikony bezdrátové sítě po dobu 3 sekund začne blikat ikona bezdrátové sítě. Pokud nastavení funkce HomeWhiz není dokončeno do 5 minut, bezdrátová sítě se vypne a kontrolka ikony bezdrátové sítě zhasne.
- Během fáze nastavení HomeWhiz musí být mobilní telefon nebo tablet připojen k bezdrátové síti, ke které chcete digestoř připojit před nastavením, a měl by zůstat připojený dokud nebude nastavení dokončeno.
3 Používání spotřebiče
3.3 Používání HomeWhiz
Pokud je digestoř nainstalována ve vašem účtu HomeWhiz, ke spuštění jejího ovládání stačí 1 krát stisknout ikonu bezdrátové sítě. Když 1 krát stisknete ikonu bezdrátové sítě, začne blikat a pokusí se automaticky připojit k místní síti. Vzhledem k tomu, že digestoř byla již předem připojena k místní síti, rychle se připojí k místní síti vašeho domova a ikona bezdrátové sítě přejde do trvalého stavu blikání a zůstane stabilní.
- Chcete-li digestoř ovládat pomocí aplikace HomeWhiz, místní síť, ke které jste předtím digestoř připojili, musí být aktivní a rychlost internetu by měla být dobrá. Váš mobilní telefon/tablet musí být připojen k internetu.
- Výrobek můžete ovládat pomocí aplikace HomeWhiz i displeje digestoře, za podmínky, že je připojení k HomeWhiz aktivní.
- V případě výpadku napájení nebo výpadku internetové sítě v místní sítí, ke které je připojena digestoř, se zařízení v aplikaci HomeWhiz deaktivuje.
3.4 Energeticky účinný provoz z hlediska úspory Použití
- Při používání spotřebiče upravte nastavení rychlosti podle intenzity páry a zápachu, abyste ušetřili energii.
-
Za normálních podmínek používejte nízké rychlosti (1–2) a vysokou rychlost (3) používejte pro intenzivní zápach a páry.
-
Žárovky jsou na digestoři umístěny za účelem osvětlení oblasti vaření.
- Jejich používání na osvětlení většího prostoru povede ke zbytečné spotřebě energie a k nedostatečnému osvětlení.
- Chcete-li, aby zařízení spotřebovalo méně ener-
gie, spouštějte jej při nízkých otáčkách.
- Vaše zařízení sníží spotřebu energie, protože bude pracovat efektivněji, když mu zabezpečíte dostatečný přívod vzduchu.
- V případech, kdy víte, že dojde k vytvoření husté páry, nastavte zařízení na úroveň intenzivního sacího výkonu před vznikem páry. Spotřebu energie tak snížíte tím, že zařízení budete používat kratší dobu, protože bude mít dostatečný přívod vzduchu.
- Poklice nádobí nechte zakryté, abyste snížili vývoj páry.
3.5 Pokyny k použití
- Váš spotřebič má motor, který pracuje různými rychlostmi.
- Pro dosažení lepší výkonnosti doporučujeme za normálních podmínek používat nízké rychlosti a vysoké rychlosti používat v případě silných zápachů a intenzivních par.
- Spotřebič můžete zapnout stisknutím tlačítka požadované rychlosti. (B, C, D)
- Oblast vaření osvětlíte stisknutím tlačítka osvětlení (A).

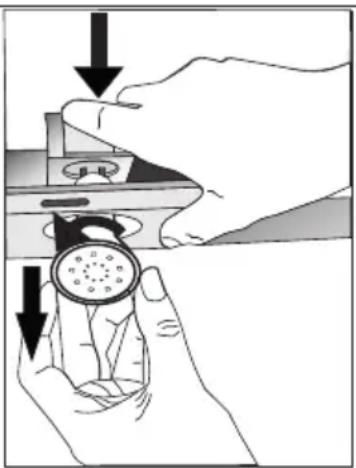

3.6 Výměna žárovky
MAX 3 W
Připojte spotřebič k elektrické síti. Váš spotřebič používá bodovou LED žárovku 3 W. Při výměně žárovek zatlačte na držák směrem dozadu, otočte jím
3 Používání spotřebiče
proti směru hodinových ručiček a vyjměte jej směrem dolů. Použijte výše uvedený postup obráceně a vložte nové žárovky (Obrázek č. 3).
| Žárovka |  |
| Příkon žárovky | 3 W |
| Držák/objímka | GZ 10 |
| Napětí žárovky | 220 - 240 V |
| Velikost | 53 x 50 mm |
| Kód ILCOS | DR/F3-220-240-GZ10-50-53 |
| Světelný tok | 260 lm |
| Související teplota barvy | 3000 K |
Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti “F”.

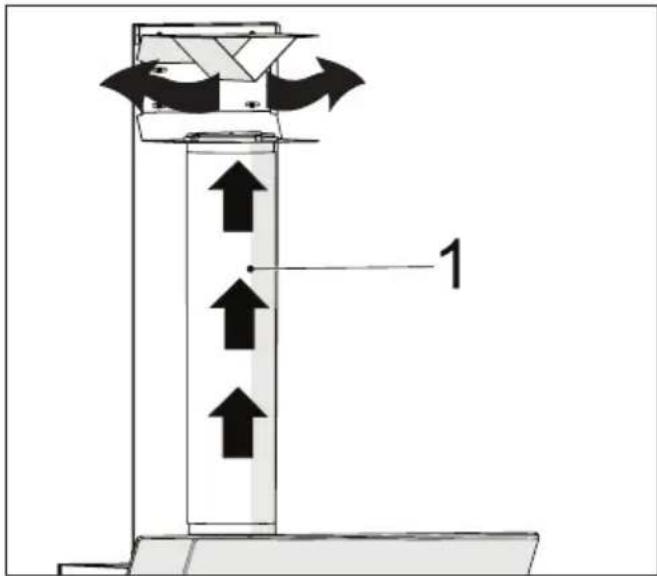

3.7 Používání s připojením ke kouřovodu
odsávána potrubím kouřovodu, které je upevněno k připojovací hlavě na digestoři.
- Průměr potrubí kouřovodu musí být stejný jako u připojovacího prstence. Při vodorovném nastavení musí mít potrubí mírný sklon směrem nahoru (kolem 10°), aby mohl vzduch snadněji odcházet z místnosti.
3.8 Používání bez připojení ke kouřovodu
- Vzduch se filtruje přes uhlíkový filtr a recirkuluje v místnosti. Uhlíkový filtr se používá, když není v domě možné použít kouřovod.

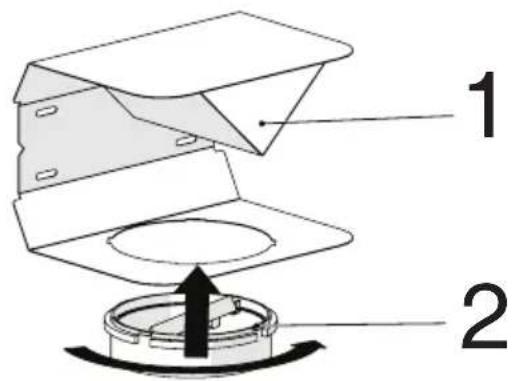

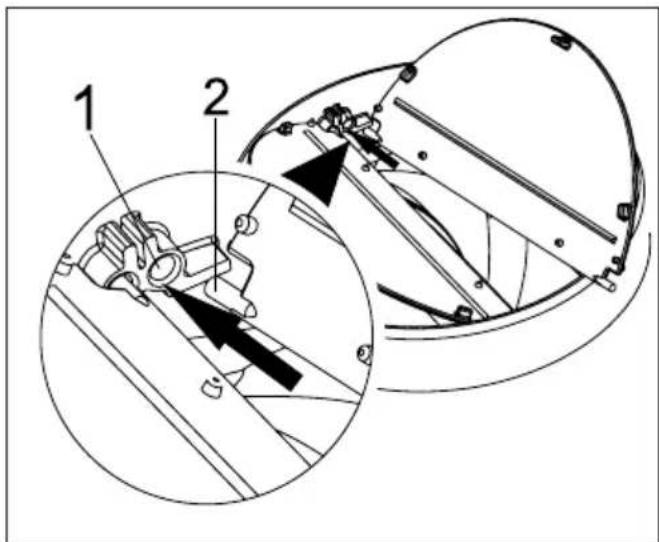

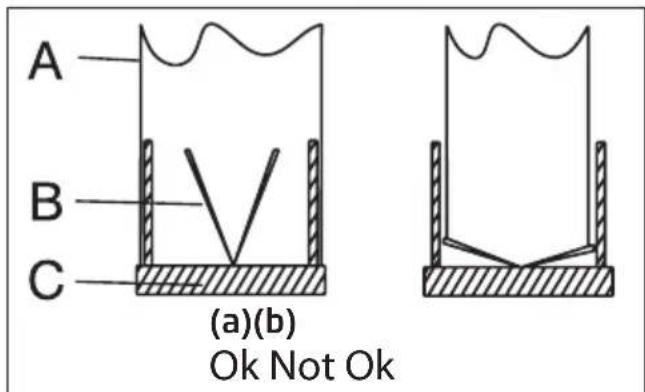

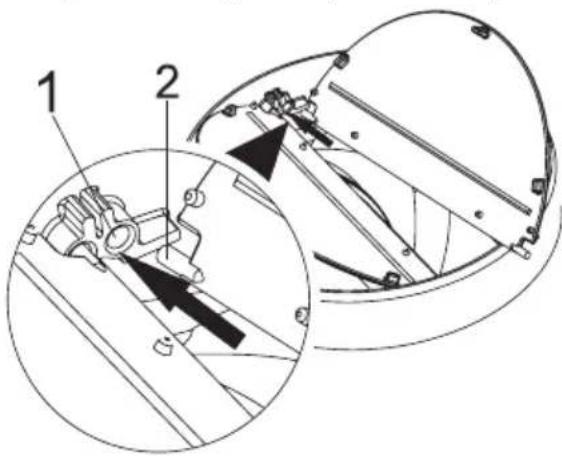

- Při použití bez kouřovodu vyjměte klapky uvnitř adaptéru kouřovodu.

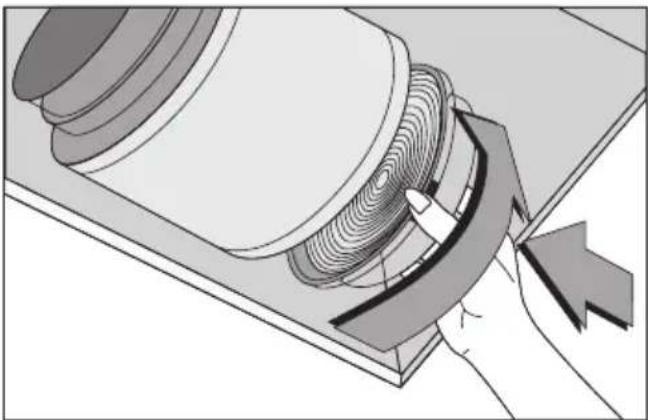

- Vyjměte olejový filtr. Chcete-li nainstalovat uhlík-
ový filtr, nasad'te filtr na příchytky vystředěním na plastový díl na obou stranách tělesa ventilátoru. Utáhněte jej otáčením doprava nebo doleva.
• Vyměňte hliníkový olejový filtr.
VÝSTRAHA: Chcete-li aktivovat uhlíkový filtr, podržte tlačítko automatického zastavení a tlačítko čištění vzduchem po dobu 3 sekund. Pokud je produkt přepnut na použití s kouřovodem, měl by být deaktivován stejným způsobem.
4 Čištění a údržba
Zařízení by se mělo pravidelně čistit a udržovat. Pokud nebudete zařízení udržovat v čistotě, bude to mít negativní vliv na životnost zařízení. Při čiš-tění a údržbě postupujte podle pokynů uvedených v příručce.
Před čištěním a údržbou výrobek od- pojte nebo vypněte spínačem.
Nedodržení ustanovení týkajících se čištění zařízení a výměny filtrů může mít za následek riziko požáru. Proto se doporučuje dodržovat zde uvedené pokyny. Výrobce neodpovídá za poškození motoru nebo za požáry vzniklé v důsledku nesprávného používání.
Čistěte pouze pomocí hadříku navlhčeného v neutrálním tekutém čistícím prostředku. Nečistěte pomocí přístrojů nebo nástrojů. Nepoužívejte abrazivní produkty. Nepoužívejte alkohol.
4.1 Čištění hliníkových olejových filtrů
Tento filtr zadržuje částice oleje ve vzduchu. Hliníkové olejové filtry mohou při omývání změnit barvu. Je to normální a neznamená to potřebu výměny hliníkových olejových filtrů.
- Zatlačte zámek hliníkového olejového filtru dopředu.
- Potom jej lehce táhněte dolů a vytáhněte ven (Obrázek č. 4). Jinak se může filtr ohnout. Hliníkové olejové filtry omyjte a opláchněte tekutým čisticím prostředkem a vraťte je do jejich lůžek provedením výše uvedených kroků v opačném pořadí. Tyto hliníkové olejové filtry se používají k zadržení olejových částic ve vzduchu.
Hliníkové olejové filtry můžete také mýt v myčce.
UPOZORNĚNÍ: V případě běžného používání hliníkový olejový filtr vyčistěte jednou za měsíc.
4.2 Výměna uhlíkových filtrů
Filtry pro odstranění zápachu obsahují aktivní uhlí. Ve výrobku musí být nainstalovány tukové filtry, bez ohledu na to, zda jsou nebo nejsou používány uhlíkové filtry.
- Vyjměte hliníkový olejový filtr (obrázek č. 4).
- Chcete-li vyjmout uhlíkový filtr, vyjměte uhlíkový filtr z jeho krytu otáčením proti směru hodinových ručiček od přichytky (obrázek č. 5).
- Nainstalujte nový uhlíkový filtr.
- Nainstalujte hliníkový olejový filtr.
4 Čištění a údržba
UPOZORNĚNÍ
- Uhlíkový filtr se nesmí nikdy mýt.
- Uhlíkové filtry vyměňte jednou za 3 měsíce.
- Uhlíkový filtr můžete získat v autorizovaných servisech.
5 Instalace spotřebiče
UPOZORNĚNÍ: Před zahájením instalace si přečtěte bezpečnostní informace v uživatelské příručce.
UPOZORNĚNÍ: Pokud nebudete šrouby a stabilizátory instalovat podle těchto pokynů, může dojít k úrazu elektrickým proudem.
Chcete-li si nechat digestoř nainstalovat, obratte se na nejbližší autorizovaný servis.
Za přípravu místa a elektrickou instalaci pro digestoř odpovídá zákazník.
5.1 Umístění spotřebiče
- Před instalací je nutno zvážit vzdálenost mezi sporákem a digestoří. Tato vzdálenost by měla být 65 cm (Obrázek č. 6).
- U plynových sporáků se vzdálenost musí měřit od povrchu roštu, u elektrických sporáků od povrchu skla.
5.2 Instalace příslušenství
1
2
3
4
5
6
7
8
9
[Non-Text]
11
12
13
14
15
- Výrobek
- Vnější kouřovod
- Vnitřní kouřovod
- Deska pro připojení kouřovodu
- Plastový adaptér kouřovodu 150/120 mm
- Uživatelská příručka
- Instalační plánek
- Plastová hmoždinka ∅10 mm
- Plastová hmoždinka ∅6 mm
- Šroub pro upevnění na stěnu 5,5x60
- Šroub desky pro připojení kouřovodu 3,9x22
- Šroub pro připojení kouřovodu 3,5x9,5
- Adaptér kouřovodu ∅ 120 mm
- Kouřová klapka ∅ 120 mm
- Usměrňovač proudu vzduchu
Níže jsou uvedeny informace potřebné k určení umístění vhodného pro instalaci digestoře.
5 Instalace spotřebiče
5.3 Instalace na stěnu
- Stěna musí být plochá, rovná a musí mít dostatečnou nosnost.
- Hloubka navrtaných otvorů musí být v souladu s délkou šroubů.
- Dodané šrouby a hmoždinky jsou vhodné pro cihlové zdi. Pro jiný stavební materiál (např. sádrokarton, desky, porézní beton) musí být použity vhodné upevňovací hmoždinky a matice.
UPOZORNĚNÍ: Před vrtáním se ujistěte, že v těsné blízkosti vrtaných míst nejsou žádná vedení elektriny, plynu nebo vody.
Od stropu nakreslete středovou čáru kolmo ke spodnímu okraji digestoře.
Upevněte na povrch, na který bude výrobek nainstalován, instalační šablonu dodanou s výrobkem. Přitom dodržujte instalační výšku digestoře (obrázek č. 6).
Uprostřed desky pro připojení kouřovodu je přichytka. Umístěte střed této přichytky na čáru, která je nakreslena kolmo ke stěně. Přitom upravte digestoř podle maximální výšky (obrázek č. 1). Pomocí tužky označte otvory, na které se bude instalovat deska pro připojení kouřovodu (obrázek č. 7/a).
Vyvrtejte označené body vrtákem o ∅6 mm a do vyvrtaných otvorů vložte 2 plastové hmoždinky (obrázek č. 7/a). Desku pro připojení kouřovodu připevněte ke stěně pomocí šroubů 3,9x22 (obrázek č. 7/a).
Při sestavení tělesa digestoře použijte vrták ∅10 mm k vyvrtání bodů A, B, C, D na instalační šabloně a vložte do těchto otvorů plastové hmoždinky. (Obrázek č. 7/b).
Našroubujte 2 kusy závěsných šroubů 5,5x60 s vůlí 5 mm mezi hlavou šroubu a stěnou (obrázek č. 7/b).


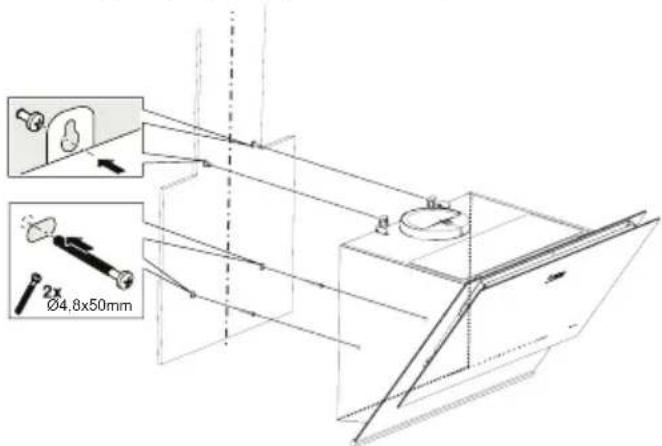

1 2 A(Obrázek č. 8)
- Závěsná deska
- Šroub pro připojení závěsné desky
Chcete-li nainstalovat digestoř na stěnu, povolte šrouby na závěsných deskách připevněných ke krytu motoru, vytáhněte je nahoru a poté znovu utáhněte (obrázek č. 8/A).
Otevřete skleněný kryt sání digestoře a vyjměte hliníkový olejový filtr (obrázek č. 4).
Držte digestoř za její těleso a umístěte ji na upevňovací šrouby na stěně a utáhněte šrouby (obrázek
5 Instalace spotřebiče
č. 9).
Zajistěte digestoř na stěně pomocí dvou šroubů 5,5x60 instalačním otvorem na vnitřní straně spotřebiče (obrázek č. 9).
5.4 Připojení ke kouřovodu
- Konektor kolíku klapky
- Kolík klapky
Vložte plastový kolík (obrázek č. 10/oblast č. 2) do konektoru kolíku na odtahu motoru (obrázek č. 10/oblast č. 1). Poté lehce ohněte klapku, abyste na klapku vložili druhý kolík a zasunuli ho do konektoru (obrázek č. 10).
Pokud se chystáte použít plastový adaptér kouřovodu ∅120/150 mm, připojte jeden konec potrubí k tomuto adaptéru. Pokud adaptér nebudete používat, připojte jeden konec potrubí přímo k výstupu na výrobku. Druhý konec potrubí připojte k vašemu kouřovodu. Zkontrolujte, zda jsou tyto dva spoje natolik těsné, že nedojde k jejich uvolnění, když bude spotřebič pracovat na plný výkon. Ujistěte se, že klapky uvnitř kouřovodu fungují, když jsou utaženy svorkou. Připojte připojovací potrubí kouřovodu na vnější stranu adaptéru (obrázek č. 11/a). Jeli připojovací potrubí naistalováno na vnitřní straně adaptéru, nemůže dojít k sání vzduchu, protože kouřová klapka, která brání návratu vzduchu, zů- stane uzavřená (obrázek č. 11/b). Délka připojení potrubí i počet kolen musí být co nejmenší.
A: potrubí odtahu kouře
B: kouřové klapky
C: plastový kouřovod
Když spotřebič nepracuje, klapky jsou zavřené a zabraňují vniknutí možného vnějšího zápachu a prachu dovnitř.
5.5 Instalace digestoře ke kouřovodu

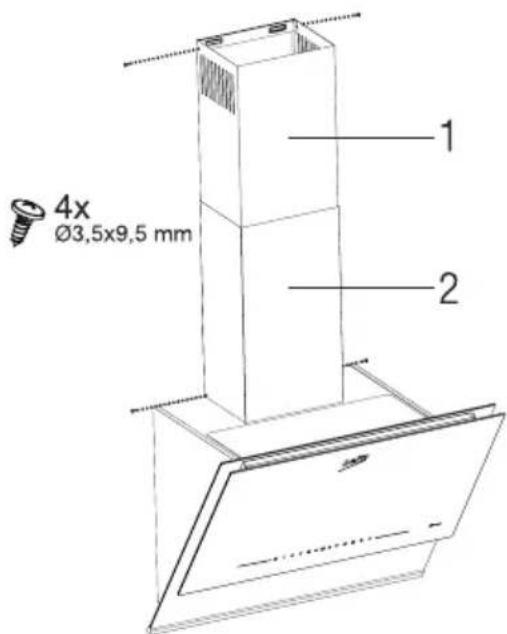

Před zahájením instalace kouřovodu provedte elektrické připojení digestoře. Nasuňte desky kouřovodu kolem tělesa. Přišroubujte kouřovod k upevňovacím deskám kouřovodu na krytu motoru. (Obrázek č. 12).
Nainstalujte kouřovod na upevňovací desku kouřovodu, která je připevněna ke stěně z jejích horních vnějších okrajů (obrázek č. 12).
5 Instalace spotřebiče
5.6 Instalace usměrňovače proudu vzduchu
Pokud se používá uhlíkový filtr, je s vaším spotřebičem dodáván usměrňovač proudu vzduchu, jehož účelem je opětovné uvolnění vzduchu, vyčištěného uhlíkovým filtrem, z děrované oblasti na kouřovodu. Nainstalujte usměrňovač proudu vzduchu dle níže uvedeného postupu.


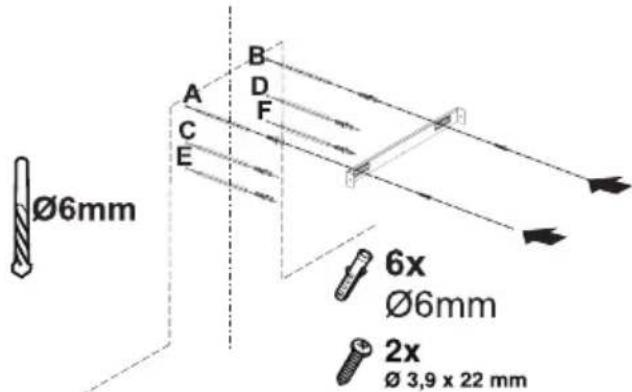

Ø6mm A B D F C E 6x Ø6mm 2x Ø 3,9 x 22 mm(Obrázek č. 13)
Uprostřed desky pro připojení kouřovodu je přichytka. Umístěte střed této přichytky na čáru, která je nakreslena kolmo ke stěně. Vyrovnejte vodorovně a pomocí tužky označte otvory, kde bude upevněna deska pro připojení (obrázek č. 13/A, B).
Vyvrtejte označené body vrtákem o ∅6 mm a do vyvrtaných otvorů vložte dvě plastové hmoždinky o ∅6 mm (obrázek č. 13/A, B).
Desku pro připojení kouřovodu připevněte ke stěně pomocí šroubů 3,9x22 (obrázek č. 13/A, B).
Pro instalaci usměrňovače proudu vzduchu vyvrtejte body C, D, E, F vrtákem ∅6 mm a vložte plastové hmoždinky ∅6 mm (obrázek č. 13).
Nainstalujte těleso digestoře (obrázek č. 9).
- Konektor kolíku klapky
- Kolík klapky
K plastovému adaptéru kouřovodu v obsahu balení připojte klapky kouřovodu následujícím způsobem.
Vložte plastový kolík (obrázek č. 14/oblast č. 2) do konektoru kolíku na odtahu motoru (obrázek č. 14/oblast č. 1). Poté lehce ohněte klapku, abyste na klapku vložili druhý kolík a zasunuli ho do konektoru (obrázek č. 14).
5 Instalace spotřebiče
1.usměrňovač proudu vzduchu
2. plastový kouřovod
Připevněte plastový adaptér kouřovodu, který je součástí balení, ve směru usměrňovače proudu vzduchu. Uzamkněte adaptér kouřovodu otočením ve směru šipky (Obrázek č. 14).


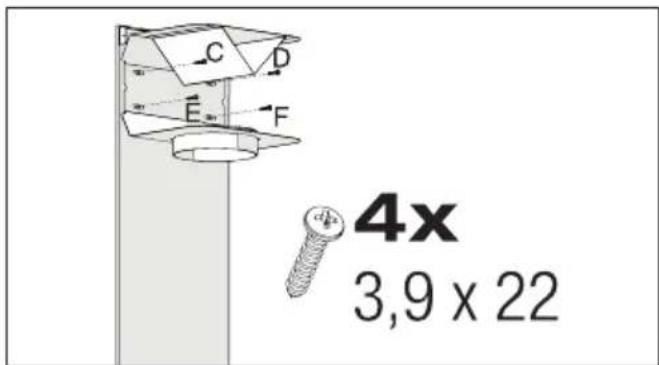

C D E F 4x 3,9 x 22(Obrázek č. 15)
Nainstalujte skupinu usměrňovače proudu vzduchu pomocí šroubů 3,9x22 z bodů C, D, E, F, které jste již připravili (Obrázek č. 15).
- hliníkové potrubí odvodu vzduchu
Proved'te instalaci potrubí odvodu vzduchu (Obrázek č. 16).
Protože zákruty a ohyby v hliníkové potrubí povedou ke snížení sacího výkonu vzduchu, vyhněte se používání zákrutů a ohybů, jak je to jen možné.
Provedte instalaci desek kouřovodu digestoře (Obrázek č. 12)
5.7 Skladování
- Pokud nechcete přístroj používat delší dobu, patrně ho uložte.
- Ujistěte se, že je trouba odpojena od elektrické sítě, vychlazená a zcela suchá.
- Spotřebič skladujte na chladném a suchém místě.
- Držte přístroj mimo dosah dětí.
5.8 Zacházení a přeprava
- Během manipulace a přepravy uchovávejte přístroj v původním obalu. Balení chrání spotřebič před fyzickým poškozením.
5 Instalace spotřebiče
- Na zařízení ani na obal nepokládejte těžká břemena. Může dojít k poškození spotřebiče.
- Pád přístroje může způsobit jeho nefunkčnost nebo trvalé poškození.
6 Řešení problémů
| Řešení problémů Důvod Pomoc | ||
| Produkt nefunguje. Zkontrolujte pojistky. Vaše pojistka může být vybitá, | zprovozněte ji. | |
| Produkt nefunguje. Zkontrolujte elektrické přípojení. Sítové napětí má být mezi 220-240 V. | ||
| Produkt nefunguje. Zkontrolujte elektrické přípojení. Zkontrolujte, zda fungují ostatní výrobky v kuchyni. | ||
| Lampa osvětlení nefunguje. Zkontrolujte elektrické přípojení. Sítové napětí má být mezi 220-240 V. | ||
| Lampa osvětlení nefunguje. Zkontrolujte spínač lampy. Spínač lampy musí být v poloze "zapnuto". | ||
| Lampa osvětlení nefunguje. Zkontrolujte lampu. Lampy produktu nesmí být vadné. | ||
| Přívod vzduchu do výrobku je slabý. Zkontrolujte hliníkový filtr. Hliníkový filtr | na olej za obvyklého používání je třeba vyčistit alespoň jednou za měsíc. | |
| Přívod vzduchu do výrobku je slabý. Zkontrolujte kryt vzduchovodu. Vzduchovod musí být v poloze "zap-nuto". | ||
| Přívod vzduchu do výrobku je slabý. Zkontrolujte uhlíkový filtr. U výrobků s uhlíkovými filtry filtr obvykle vyměňujte každé 3 měsíce. | ||
1.1 Všeobecná bezpečnost'
Tento výrobok je v súlade so smernicou o OEEZ. (2012/19/EU). Tento výrobok je označený klasifikacným symbolom pre odpad z elektrických a elektronických zariadení (OEEZ).
3.5 Ovládanie Odsávača pár
Vykonajte elektrické pripojenie spotrebiča. Váš spotrebič používa bodové LED svetlo 3W. Pri výme-
Pred čistením a údržbou výrobok odpojte alebo vypnite vypínač.
- Hliníkový tukový filter zatlačte dopredu.
4.2 Výmena uhlíkových filtrov
Odsávač pár držte za jeho telo a položte ho na montážne skrutky na stene a utiahnite skrutky (Obrázok č. 9).
Pripevnite klapky dymovodu na plastový adaptér dymovodu v obsahu balenia nasledovne.
Namontujte komínové dosky odsávača pár (Obrázok č. 12).
5.7 Skladovanie
- Ak nechcete spotrebič dlhšiu dobu používať, dôkladne ho uskladnite.
- Skontrolujte, či je spotrebič odpojený, vychladnutý a úplne suchý.
- Spotrebič skladujte na suchom, chladnom mieste.
- Spotrebič skladujte mimo dosahu detí.
