NÁVOD K OBSLUZE T 121 Hf Kärcher

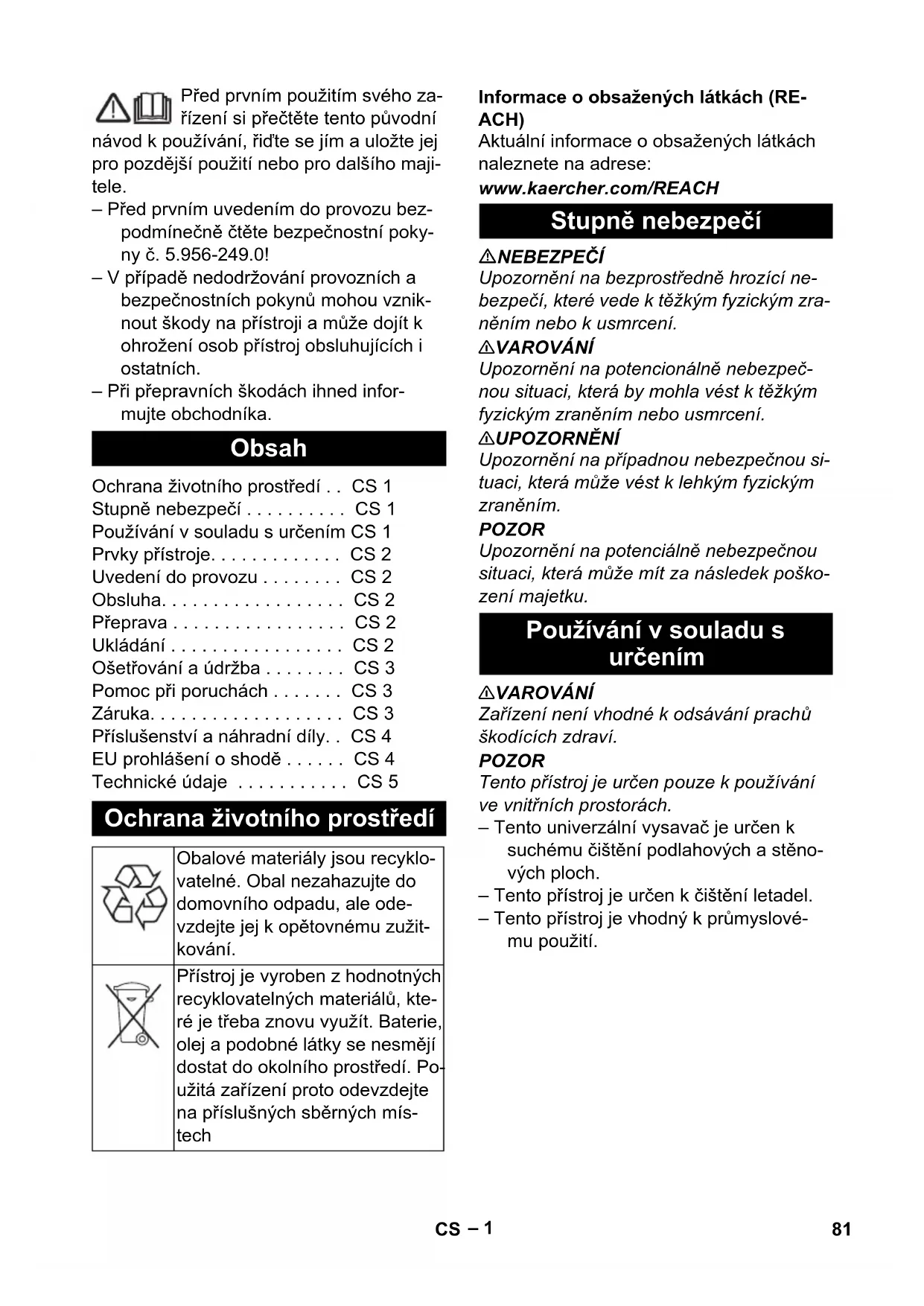

dB(A) 78 Névleges teljesítményfelvétel W 900 Hálózati ká- bel SJT 2x16 AWG (105 °C) Alkatrész szám Kábelhos- szúság 6.650-589.0 25 m 80 HU– 1 Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího maji- tele. – Před prvním uvedením do provozu bez- podmínečně čtěte bezpečnostní poky- ny č. 5.956-249.0! – V případě nedodržování provozních a bezpečnostních pokynů mohou vznik- nout škody na přístroji a může dojít k ohrožení osob přístroj obsluhujících i ostatních. – Při přepravních škodách ihned infor- mujte obchodníka. Informace o obsažených látkách (RE- ACH) Aktuální informace o obsažených látkách naleznete na adrese: www.kaercher.com/REACH NEBEZPEČÍ Upozornění na bezprostředně hrozící ne- bezpečí, které vede k těžkým fyzickým zra- něním nebo k usmrcení. 몇 VAROVÁNÍ Upozornění na potencionálně nebezpeč- nou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení. 몇 UPOZORNĚNÍ Upozornění na případnou nebezpečnou si- tuaci, která může vést k lehkým fyzickým zraněním. POZOR Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poško- zení majetku. 몇 VAROVÁNÍ Zařízení není vhodné k odsávání prachů škodících zdraví. POZOR Tento přístroj je určen pouze k používání ve vnitř ních prostorách. – Tento univerzální vysavač je určen k suchému čištění podlahových a stěno- vých ploch. – Tento přístroj je určen k čištění letadel. – Tento přístroj je vhodný k průmyslové- mu použití. Obsah Ochrana životního prostředí . . CS 1 Stupně nebezpečí . . . . . . . . . . CS 1 Používání v souladu s určením CS 1 Prvky přístroje. . . . . . . . . . . . . CS 2 Uvedení do provozu . . . . . . . . CS 2 Obsluha. . . . . . . . . . . . . . . . . . CS 2 Přeprava . . . . . . . . . . . . . . . . . CS 2 Ukládání . . . . . . . . . . . . . . . . . CS 2 Ošetřování a údržba . . . . . . . . CS 3 Pomoc při poruchách . . . . . . . CS 3 Záruka. . . . . . . . . . . . . . . . . . . CS 3 Příslušenství a náhradní díly. . CS 4 EU prohlášení o shodě . . . . . . CS 4 Technické údaje . . . . . . . . . . . CS 5 Ochrana životního prostředí Obalové materiály jsou recyklo- vatelné. Obal nezahazujte do domovního odpadu, ale ode- vzdejte jej k opětovnému zužit- kování. Přístroj je vyroben z hodnotných recyklovatelných materiálů, kte- ré je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Po- užitá zařízení proto odevzdejte na příslušných sběrných mís- tech Stupně nebezpečí Používání v souladu s určením 81CS– 2 1 Filtrační sáček z netkané textilie 2 Sací hrdlo 3 Sací hadice 4 typový štítek 5 Kabelový hák 6 Držadlo 7 Sít'ový kabel 8 Vysávací hlavice 9 Uzamčení sací hlavy 10 Řídicí válec 11 Nádoba na nečistoty 12 Hlavní spínač 13 Přepínání pevná podlaha/koberce 14 Hubice na čištění podlah 15 Sací hubice 16 Upevnění zástrčky do sítě 17 Vybrání na podlahovou hubici 18 Zajištění krytu 19 Kryt 20 Regulátor sací síly (plynule regulovatel- né) 21 Násadka 22 Těleso filtru 23 Filtr odváděného vzduchu 24 Hlavní filtrační koš 25 Ochranný filtr motoru 26 Mřížka ochranného filtru motoru – Obslužné prvky čisticího procesu jsou žluté. – Obslužné prvky údržby a servisních oprav jsou světle šedé. Zkontrolujte, zda je hlavní filtrační koš nasazen v zařízení. 1 Provoz s filtračním sáčkem z netkané textilie nebo z papíru (zvláštní příslu- šenství) 2 Provoz bez filtračního sáčku Odjistěte vysávací hlavici a sejměte ji. Vyjměte hlavní filtrační koš. Nasaďte filtrační sáček z netkané texti- lie nebo z papíru (zvláštní příslušenství). Nasaďte hlavní filtrační koš. Nasaďte vysávací hlavici a zajistěte ji. Zasuňte sít'ovou zástrčku do zásuvky. Zapněte přístroj hlavním spínačem. Přepínání podlahové hubice nastavte na pevnou podlahu nebo koberec. Regulujte sací sílu pomocí příslušného regulátoru (plynule nastavitelného) Provést čištění. Vypněte přístroj hlavním spínačem. Vytáhněte zástrčku ze sítě. Nádobu vyprázdněte Přístroj odsajte a utřete uvnitř i vně vlh- kým hadrem. 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě. Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlo- pení podle platných předpisů. 몇 UPOZORNĚNÍ Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění. Toto zařízení smí být uskladněno pouze v uzavřených prostorách. Prvky přístroje Barevné označení Uvedení do provozu Provozní režimy Montáž filtračního sáčku Obsluha Zapnutí přístroje Čisticí provoz Vypnutí zařízení Po každém použití Přeprava Ukládání 82 CS– 3 NEBEZPEČÍ Před každou prací na zařízení vždy zaříze- ní vypněte a vytáhněte síťovou zástrčku. Hlavní filtrační koš (omyvatelný) dle po- třeby očistěte pod tekoucí vodou. POZOR Nebezpečí poškození! Hlavní filtrační koš nenasazujte nikdy mokrý. Filtr odváděného vzduchu: vyměňujte 1x ročně Odjistěte kryt a sejměte jej. Vyjměte těleso filtru. Filtr odváděného vzduchu vyjměte z pouzdra filtru. Do pouzdra filtru nasaďte nový filtr od- váděného vzduchu. Nasaďte těleso filtru. Nasaďte kryt a zajistěte jej. Odjistěte vysávací hlavici a sejměte ji. Zatlačte mřížku ochranného filtru moto- ru dolů, otočte a vyjměte. Vyjměte ochranný filtr motoru. Vložte nový ochranný filtr motoru. Nasaďte novou mřížku ochranného fil- tru motoru a zaaretujte ji. Nasaďte vysávací hlavici a zajistěte ji. NEBEZPEČÍ Před každou prací na zařízení vždy zaříze- ní vypněte a vytáhněte síťovou zástrčku. – Sepnula tepelná pojistka motoru. Vyměňte filtrační sáček z netkané texti- lie nebo z papíru (zvláštní příslušenství). Vyměňte ochranný filtr motoru. Vyměňte filtr odváděného vzduchu. Zkontrolujte všechny díly, zda nejsou zanesené. Opakované zapnutí po vychladnutí turbíny motoru po cca 15–20 minutách. Zkontrolovat zásuvku a zajištění napá- jení. Zkontrolovat napájecí kabel a zástrčku zařízení. Přístroj zapněte. Odstraňte případná ucpání ze sací hu- bice, sací trubky nebo sací hadice. Vyměňte filtrační sáček z netkané texti- lie nebo z papíru (zvláštní příslušenství). Vyčistěte hlavní filtrační koš pod tekou- cí vodou. Správně nasaďte/zajistěte sací hlavu. Vyměňte poškozenou sací hadici. Vyměňte ochranný filtr motoru. Vyměňte filtrační sáček z netkané texti- lie nebo z papíru (zvláštní příslušenství). Zkontrolujte usazení filtračního sáčku z netkané textilie nebo z papíru (zvláštní příslušenství). Správně nasaďte/zajistěte sací hlavu. Nasaďte nepoškozený hlavní filtrační koš. Nasaďte ochranný filtr motoru správně. Pokud poruchu nelze odstranit, musí přístroj zkontrolovat zákaznická služba. V každé zemi platí záruční podmínky vyda- né příslušnou distribuční společností. Pří- padné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní záva- dy. V případě uplatňování nároku na záru- ku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Ošetřování a údržba Čištění hlavního filtračního koše Vyměňte filtr odváděného vzduchu Výměna ochranného filtru motoru Pomoc při poruchách Zařízení vypíná za provozu Sací čerpadlo neběží Sací síla slábne Při vysávání dochází k emisi prachu Oddělení služeb zákazníkům Záruka 83CS– 4 Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje. Informace o příslušenství a náhradních dí- lech naleznete na adrese www.kaercher.com. Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním poža- davkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji prove- dených změnách, které nebyly námi od- souhlaseny, pozbývá toto prohlášení svou platnost. 5.957-594 Podepsaní jednají v pověření a s plnou mocí jednatelství Osoba zplnomocněná sestavením doku- mentace: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Příslušenství a náhradní díly EU prohlášení o shodě Výrobek: Vysávání za sucha Typ: 1.355-xxx Příslušné směrnice EU: 2006/42/ES (+2009/127/ES) 2014/30/EU 2011/65/EU 2009/125/ES Použité harmonizační normy EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Použité národní normy

Použitá ustanoven’ 666/2013 Chief Executive Officer Head of Approbation 84 CS– 5 Technické údaje T 12/1 Hf Napětí sítě V 110 Frekvence Hz 1~ 400 Obsah nádoby l 12 Množství vzduchu (max.) l/s 54 Podtlak (max.) kPa (mbar) 22,7 (227) Ochranná třída II Přípojka sací hadice (C-DN/C-ID) mm 32 Délka x Šířka x Výška mm 410 x 315 x 340 Typická provozní hmotnost kg 7,8 Okolní teplota (max.) °C +40 Zjištěné hodnoty dle EN 60335-2-69 Hladina akustického tlaku L

0,2 Ekologický design podle 666/2013 Třída energetické účinnosti -- C Indikativní roční spotřeba energie kWh/a 36,0 Třída čištění koberců -- E Třída čištění tvrdých podlah -- D Emisní třída prachu -- C Hladina akustického výkonu L
