ASW 186 PC - šroubovák Fein - Bezplatný návod k obsluze

Značka	Fein
Model	ASW 186 PC
Typ produktu	Přenosný akumulátorový šroubovák
Napájení	Li-Ion akumulátor (rozhraní MultiVolt)
Provozní teplotní rozsah	5 °C až 45 °C
Typ akumulátoru	Li-Ion, výměnný
LED displej	Indikace stavu nabití, poruch a platnosti šroubování
Spojka	Nastavitelná mechanická vypínací spojka
Směr otáčení	Obrácený (vlevo/vpravo) se střední bezpečnostní polohou
Hlavní funkce	Šroubování a povolování, plynulý rozběh, tepelná ochrana, automatické zastavení při hlubokém vybití
Softwarové nastavení	Možnost nastavení pomocí softwaru Parameter Control (příslušenství)
Bezpečnost	Vyžadována ochrana očí a sluchu, nedotýkejte se rotujících částí, před zásahem vyjměte akumulátor
Údržba	Pravidelně profukujte větrací otvory suchým stlačeným vzduchem bez oleje
Náhradní díly	Seznam k dispozici na www.fein.com; používejte originální díly
Opravitelnost	Některé součásti (nástavce, akumulátor, příslušenství) vyměnitelné uživatelem
Záruka	V souladu s platnou místní legislativou
Hmotnost	Dle EPTA-Procedure 01 (viz návod)
Obecné informace	Návod v češtině, 115 stran, zdarma ke stažení na notice-facile.com

Často kladené otázky - ASW 186 PC Fein

Jaký akumulátor použít s šroubovákem Fein ASW 186 PC?

Používejte výhradně originální akumulátory Fein kompatibilní s rozhraním MultiVolt. Nikdy nepoužívejte poškozené nebo padělané akumulátory.

Jak interpretovat LED kontrolky šroubováku?

LED diody indikují stav nabití (zelená), poruchu (červená trvale nebo bliká) nebo dokončení šroubování (zelená = správně, červená = nesprávně). Viz tabulka LED v návodu.

Jak nastavit utahovací moment?

Moment se nastavuje mechanicky pomocí vypínací spojky. Před prvním použitím jej seřiďte pomocí dynamického měřicího systému na požadovanou hodnotu.

Mohu šroubovák použít na materiály obsahující azbest?

Ne, je zakázáno pracovat s materiály obsahujícími azbest. Představuje vážné zdravotní riziko.

Jak čistit větrací otvory?

Pravidelně čistěte větrací otvory nekovovými nástroji a suchým stlačeným vzduchem bez oleje, aby se zabránilo hromadění vodivého prachu.

Šroubovák se během šroubování zastaví, co dělat?

Může to být způsobeno tepelnou ochranou (přehřátí) nebo vybitým akumulátorem. Nechte nástroj vychladnout nebo nabijte akumulátor. Pokud problém přetrvává, kontaktujte servis.

Jak změnit směr otáčení?

Přepínač směru otáčení používejte pouze při zastaveném motoru. Střední poloha = bezpečnostní zámek.

Jaké příslušenství je povoleno?

Používejte pouze příslušenství navržené nebo schválené společností Fein. Veškeré příslušenství nezaručuje bezrizikové použití.

Kde najdu seznam náhradních dílů?

Aktuální seznam náhradních dílů je k dispozici na webu www.fein.com. Používejte pouze originální díly.

Mohu šroubovák nastavit pomocí softwaru?

Ano, pomocí softwaru Parameter Control a programovacího adaptéru. Software je ke stažení na webu Fein. Umožňuje přizpůsobit programy šroubování.

NÁVOD K OBSLUZE ASW 186 PC Fein

Překlad původniho navodu k obšluge.

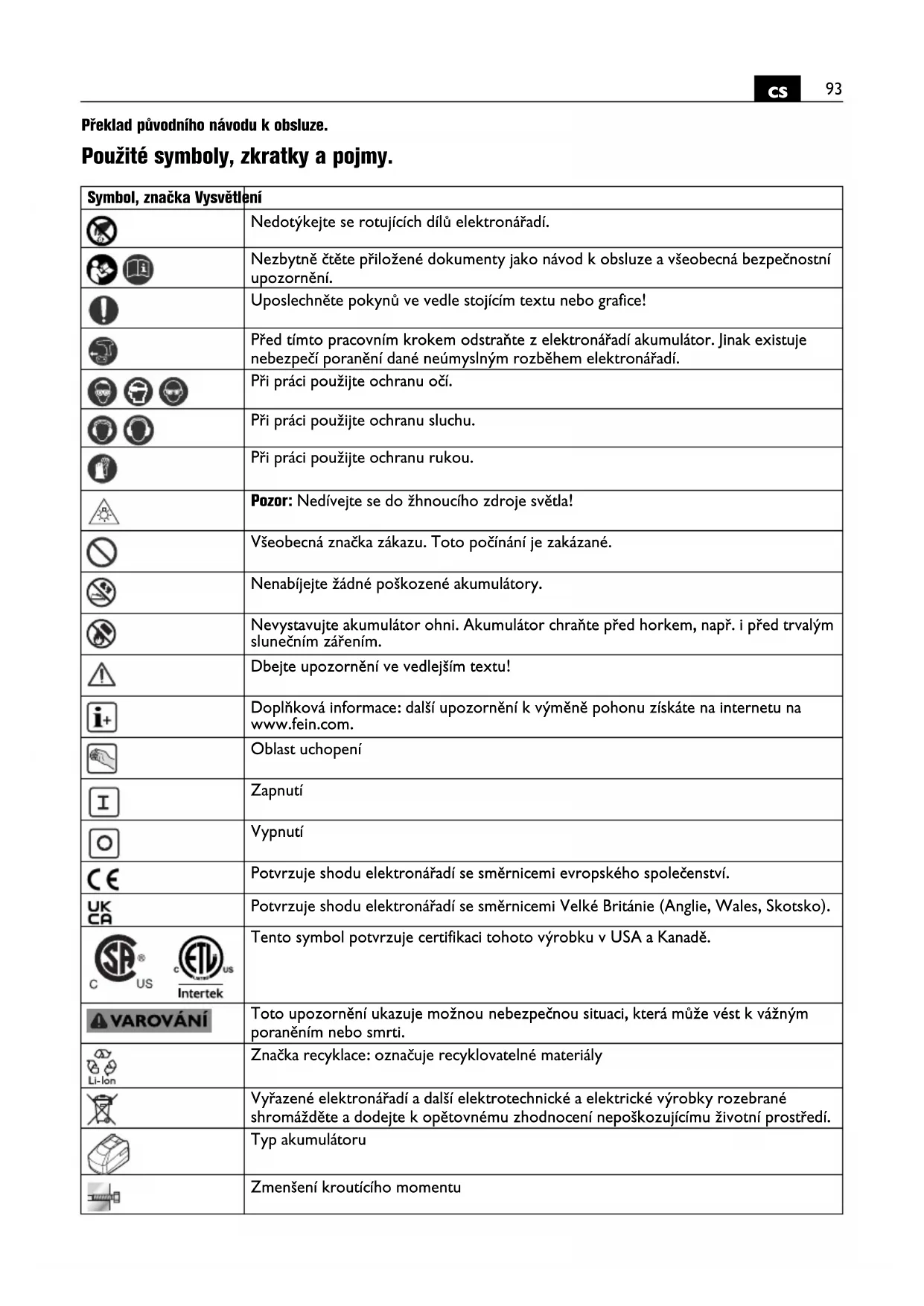

Použité symboly, zkratky a pojmy.

Symbol, značka Vysvětlení
	Nedotykejte se rotujćich dilu elektronářadi.
	Nezbytné Čtěte priložené dokumenty jako námod k obsluze a všeobecná bezpečnostné upozorněné.
	Uposlechněte pouynů ve vedle stojícím textu nebo grafice!
	Před tímto pracovním krokem odstraťe z elektronářadi akumulátor. Jinak existuje nebepezći poraněné食品安全 nozhem rozběhem elektronářadi.
	Pří práci použijte ochranu očí.
	Pří práci použijte ochranu sluchu.
	Pří práci použijte ochranu rukou.
	Pozor: Nedívejte se do zhnoucího zdroje světla!
	Všeobecná značka zákazu. Toto počínány je zakázané.
	Nenabíjefte Žádné poškozené akumulátrory.
	Nevystavujte akumulátor ohni. Akumulátor chraťe prěd horkem, např. i prěd trvalým slunečním zářením.
	Dbejte upozorněné ve vedlejísm textu!
	Doplěková informace: další upozorněné k výměné pohonu získáte na internetu na www.fein.com.
	Oblast uchopení
I	Zapnutí
O	Vypnutí
C	Potvrzuje shodu elektronářadi se směrnicemi evropského společenství.
UK	Potvrzuje shodu elektronářadi se směrnicemi Velké Británie (Anglie, Wales, Skotsko).
CSUS	Tento symbol potvrzuje certifikaci tohoto vyrobku v USA a Kanadě.
VAROVÁNÍ	Toto upozorněné ukazije možnou nebezpečné situaci, která műze věst k váznám poraněné nebo smrti.
Li-lon	Značka recyklace: označuje recyklovatelné materiály
	Vyřazené elektronářadi a další elektrrotechnické a elektrické vyrobky rozebrné shromážděte a dodejte k opětovnému zhodnocení nepoškozujícím zuivotné prostředí.
	Typ akumulátoru
	Zmeněné kroutícloho momentu
	Zvětěsení kroutícího momentu
	Použijte lak pro zajištěné šroubů (středně pevný).
24	Lak pro zajištěné šroubů nechte vytvrdit podle údajů výrobce.
(**) může obsahovat Čslice nebo písmena
(Ax - Zx) Oznacěné pro interní účELY

Značka Jednotka	mezinárodní	Jednotka národní Vysvětlení
UV V Elektrické	stejnosměrné napěti	---
n0	/min, min-1, rpm, r/min	min-1	Otročky naprázdno (rozsah nastavitelný pomoci softaru Parameter Control (PC))
nReset	/min, min-1, rpm, r/min	min-1	Počet otáček pri dodání z vyroby
M...	Nm Nm Kroutić moment
	kg kg Hmotnost podle	EPTA-Procedure 01
LpA	dB dB Hladina akustického tlaku
LwA	dB dB Hladina akustického vykonu
LpCpeak	dB dB Špičková hladina akustického tlaku
K...			Nepřesnost
a,h	m/s2	m/s2	Hodnota emise vibrací (šrouboványi)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Základní a odvozené jaknotky z mezinárodní soustavy jejnotek Sf.

Pro Vafi bezpećnost.

VAROVÁNÍ

dodržovani varovnych upozorneni aPokynu mohou mit za nasledek zasah elektrickym proudem, požar a/nebo tězká poraněni.

Vsechnavarovnupaozorneniapokynydo budoucnasuchoveje.

Toto elektronárdí nepoužívejte, dokud jste si dúkladné nepřěctli a zcela neporozuměli tomuto námodu k obsluze a tež priložéným

"Vseobecnym bezpecnostnim upozornenim (cislo spisu 341 30 465 06 0). Uchovejte uvedene podklady k pozdjejsimu pouziti a predejte je pri zapujceni nebo prodeji elektronáradi.

Dbejte rovnéz prislusnych narochnich ustanoveni ochrany pri praci.

Urcenélektronáradi:

ručni šroubovák pro zašroubováni a vyšroubování šroubú a matic pomoci firmou FEIN schvalenych pracovnic h nastrojú a príslušenstvi bez privodu vody v prostředí chráněnémpred povětrnostními vlivy.

Speziální bezpečnostní prědpísy.

Pokud provádite práce, pri kterych muže šroubzasáhnout skrytá elektrická vedení, pak držte elektrónáradi na izolovaných plochach rukojeti.

Kontakt s elektrickym vedenim pod napetim muze privest napeti i na kovove casti stroje a vest k zasahu elektrickym proudem.

Dbejte na skrytě položene elektrické vedení, plynove a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. pristrojem na zjišťováni kovů.

Zajistete obrok. Obrok drzeny upinacim pripravkem je drzen bezpecnneji nez ve Vasiruce.

Drzte elektrónárádi bóbre a pevně. Krátkodobě mohou nastat vysokte reakné momenty.

Neopracovávejte Žádný material s obshem horčiku.
Existuje nebezpečí požáru.

Neopracovávejte Žádnou umělou hmotu zesilenou uhlikovými vlákny a Žádný material s obsahem azbestu.

Tyto materiaíly jsou považovány za karcinogenni.

Je zakázano sroubovat nebo nytovat na elektronáradi stitky nebo značky. Poškozená izolace nenabízí zádnou ochranu proti Úderu elektrickým proudem. Použijte nalepovaci stitky.

Nepouživejte Žadné príslušenství, které nebylo spečiánlé vyvinuto nebo povoleno vyrobcem elektronáradi. Bezpečný provoz není dán sám od sebe tím. Že príslušenství licejna Vaše elektronáradi.

Pravidelné Čistěte vetrací olvory elektrónářadi nekovovými nastroji. Ventilator motoru vtahuje prac h do tělesa. To muže zpúsobit pri nadměrném nahromaděni kovového pracchu elektrické ochroženi.

Nikdy se z malé vzdálenosti nediveje do světla svitilny elektrónáradi. Nikdy nemirte světlem svitilny na oči jin'ych osob, jež se nacházeji v blízkosti. Zárení, které je vytvářeno osvětlovacim prostředkem, muže byt pro očskodlivé.

Nesmérujte elektronárádi proti sobě ani jiným osobám Či zviřatum. Existuje nebezpečí zraněné od ostrych nebo horkych pracovnich nastrojú.

Použiváni a zacházení s akumulátorem [akumulátorovým blokem].

Pro zabràněi rizikum, jako spáleniny, požár, vybuch, poraněni kūze a dalši zraněni, dbejte pri zacházení s akumulátny nasledujičich unozrnení:

Akumuláryn ynešmi byt rozebirany, otevirany nebo Rozdrcovany. Nevystavujte akumuláry zadnym mechanický rázum. Pri poskození a neurčeném použiti akumulátoru mohou vystupovat skodlivé vypary a vytekat kapaliny. Vypary mohou draždit dychaci cesty. Vytekají kapalina akumulátoru muže yest k podráždenim kúze nebo popáleninám.

Pokud kapalina vytékají z poskozeného akumulátoru potrísnila sousedni predměty, zkontrolujte dotcené dily, yvčistěte je nebo je popř. vyměnte.

Akumulátor nevystavujte horku ani ohni. Neuskladnujte akumulátor na prímem slunečním světle.

Akumulátor vyjměte z originálniho obalu až tehdy, když se má použít.

Pred practi na elektronaradi vyjmete z elektronaradi akumulator. Pokud se elektronaradi neumyslne rozebehne, existuje nebezpeci zraneni.

Akumulátor nastrépe pouze pri vypnutém elektronáradi

Akumulátor odejměte pouze pri vypnutěm elektronáradi.

Udrzujte akumulator Čistý a chräněny préd vlhostí a vodou. Znečistěné pripojky akumulatoru a elektrónáradí yvčistěte pomociSuchého, cistého hadřiku.

Používejte pouze neporušené, originálni akumúláry FEIN, jež jsou určeny pro Vase elektrónáradi. Pří nabíjení a práci s nasprávným, poskozeným, opravovaným nebo dotvářěným akumulátorem, s napodobeninami a cizími vyrobky existujé nebezpeči požáru a/nebo vybuchu.

Uposlechněte bezpečnostní upozornění v námodu k obšluze nabíječky akumulatoru.

Vibrace rukou Či paží

V těchtoPokynech uvedená uroven vibraci byla změřena podle měřicich metod normovanych v EN 62841 a muže byt použita pro vyajemné porovnámí elektronáradi. Hodi se i pro prédbězný odhad zatízení vibracemi.

Uvedena uroven vibraci reprezentuje hlavni pouziti elektronaradi. Pokud ovsem bude elektronaradi nasazeno pro jina pouziti, s odliśnymi nasazovacimi nastroji nebo s nedostatečnou udžbou, muze se uroven vibraci lišit. To muze zatiženi vibracemi po celou pracovni dobu zřetelné zvyšit.

Pro presny odhad zatizeni vibracemi by mely byt zohlednemy i doby, v nichz je stroj vypnuty nebo sice bezi, ale fakticky neni nasazen. To muze zatizeni vibracemi po celou pracovni dobu zretelné zredukovat. Stanovte dodatecná bezpechnostni opatréní k ochrané obsluhy prd učinkem vibraci jako napr.: udržba elektronáradi a nasazovacich nastroju, udržovani teplych rukou, organize pracovnich procesu.

Pokyny k obsluze.

Elektronárdi není vyrobcem prédnastaveno na prédpokladany pripad použití.

Pred prvnim uvedenim elektronáradi do provozu se musi nastavit kroutici moment mechanické vypinací spojky na požadovanou hodnotu v mezich priustného zkušebniho rozsahu a zkontrolovat pomoci vchodného dynamického měřicho systému.

Ve stavu dodani z vyroby odpovidak konfigurace strojnich parametru homologačnimu stavu (strojne specifické homologace naleznete na webové strancFEIN).

Díky individuellen konfiguraci strojnich paramétru prostřednictvim softwaru FEIN ParameterControl Ize zmenit provozní vlastnosti stroje.

Elektronáradi disponuje akumulatorovym rozhranim „MultiVolt“, tim je mozný provoz s ruznymi.typy akumulatoru. V závislosti na vlozeném_typu akumulatoru lze změnit provoznívlastnosti stroje.

Dodrženi Žádaných paramétru procesu se musi prěd uvedením do provozu v každem prípadě individuálné pro príslušnou aplikaci zkontrolovat s ohledem na realné podmínky nasazení.

Je t'reba v adekvátni mi're provadét pravidelnou kontrolu provoznich vlastnosti a tež dodrženiŽadanych parametrú procesu.

Elektronáradí je vybaveno pozvolným rozběhem.

Vypne-li se po radnem zaroubovani motor, je znovuzapnuti mozné teprve po 0,8 sek. Zamezi se tak dotaženi jiz zafixovaného sroubu nedopatřenim.

Zachodu vlevo se stroj vypne s vyrazne zvyşenym krouticim momem.

Bēhem provozu dbejte na optické a akustické signály elektrónáradi, jak je popsánov odstavci „Vyznam ukazatele LED a signánlich tönù na elektrónáradi".

Zachazenis akumulatorem.

Skladujte, provozujte a nabijejte akumulator pouze pomoci nabijecek FEIN v rozsahu provozni teploty akumulatoru 5^ - 45^ (41 F-

113 F). Teplota akumulátoru musi byt na zaćatku procesu nabijeni v rozsahu provozní teploty akumulátoru.

Ukazatel LED	Význam Akce
1-4 zelené LED	Procentuálné stav nabití	Provoz
Červné trvalé světlo	Akumulátor je téměř práždný	Akumulátor nabijte
Červné blikajćí světlo	Akumulátor není prapravený k provozu	Akumulátor uvedte do rozsahu provozné teploty akumulátoru, poté nabijte

Skutečný procentuální stav nabití akumulátoru se zobráží pouze pri zastaveněm motoru elektrónářadi. Pri blížićim se hlubokém vybití akumulátoru zastavé elektronika automaticу motor.

Volba smeru otaceni (viz strana 16/17).

Prepinač směru otáčeni ovládejte pouze za stavu klidu motoru.

Aby se zabránilo neumyslnému uvedeni do provozu, napr. pri preprave, deje preginaš smeru otaceni do stredni polohy.

Pred nasazenim elektronářadi zajistěte, aby nebyl prěkrocen maximálné kroutici moment 8 Nm.

Proces vypnuti stroje

Stroj se vypne ca. 30 min po poslednim stisku spinače, tzn. stroj lze znovu aktivovat pouze zapnutim.

Význam ukazatele LED a signánlich tönù na elektronářadi.

Pro situaci po expedici ze zavodu jsou platne nasledujici stavy. Dalsf volby ukazatele jsou mozné prostrednictvim Parameter Control (viz PC software).

Ukazatel LED Výžnam Vysvětlení
✓X	Rozsvítí se zelený LED ukazatel (na 1 sekundu).	Provedli jestřádné zařoubování. Předvolné kritérium vypnutí (např. kroutić moment) bylo splnéno.
✓X	Rozsvítí se Červeny LED ukazatel (na 1 sekundu) a ozve se krátý pískavý tón.	Zařouboványì矫e neprovedlý rádně. Žádané kritérium vypnutí (např. kroutić moment) nebylo splnéno. Alternativné bylo splnéno prědvolné kritérium chyby (např. prílíš velký uhel otočení).
	Žlutý LED ukazatel svítí trvale. Zbývajíci Kapacita akumulátoru je pod 25%. Akumulátor se musí v dohledné době vyměnit.
✓X	Červeny ukazatel LED blíká (1 krát za sekundu) a Žlutý LED ukazatel svítí trvale.	Akumulátor je vybitý a musí se vyměnit.
✓X	Červeny LED ukazatel svítí trvale.	Vyskytla se nevratné závada stroje. Stroj se musí opravit v zákaznickém servisu.
✓X	Červeny a Žlutý LED ukazatel svítí trvale.	-Vyskytla se porucha akumulátoru. Obratte se prosím na zákaznický servis. -Stroj nelze s použitým typem akumulátoru provozovat.
✓X	Červeny ukazatel LED blíká (1 krát za sekundu).	-Vyskytla se vratné závada stroje, jako např. zablokoványí motoru. Stroj se kvúli ochraně vinitrnich componentú zablokuje. Odstraťte akumulátor a znovu jej zastrěte. Pri pristím zařouboványí dbeje na správné ovládání. -Byl dosažen prědefinovaný servisni interval (LED ukazatel zabliká 3krát po každém zařouboványí).
Ukazatel LED Význam Vysvětlení
✓X	Červenyukazatel LED bliká (2 krát za sekundu).	Elektronáradí je prehráté, zapúsobila ochrana proti vysoké teplotě. Po vychladnutí je elektronáradí opět prapravené k provozu. Pokud by ochrana proti vysoké teplotě zapúsobila několíkrát krátce za sebou, nechte elektronáradi zkontrolovat v zákaznickém servisu.
✓X	Červenyukazatel LED bliká (1 krát za sekundu).	Typ akumulátoru je nevhodný pro tento prípad šroubování.
	Žlutý LED ukazatel bliká (1 krát za sekundu).	Doporučení: prí měkkém prípadu šroubování a vysokém kroticím momentu používejte typ akumulátoru s vyší kapacitou.
✓X	Krátý záblesk věch LED ukazatelů. Akušrou	ovák se prepíná do režimu šetřeni energia.

Parametrizace

Sroubováky AccuTec lze v některych oblastech volné naprogramovat odlišné vúči existujícím standardním programům. Pro vytrořeni těchto zvlástních rešeni je zapotreblé doplěkový počitačový program pro parametrizaci. Pomoci programovacího adaptéru lze následné data prěnást do sroubováku. Aktuální software lze stáhnout z internetu u firmy FEIN na www.fein.com. Nachází se specificy podle zěme v oblasti AccuTec. Odkaz k těto oblasti se nachází na prilozné USB kartě samostatné dostupného programovaciho adaptéru.

Doporucjeme udržovat firmware Vasich sroubováku AccuTec pravidelné na aktuálnim stavu.

Udrzba a servis.

Pri extremnich podminkach nasazeni smuze pri opracovani kovu usazovat uvnitr elektronaradi vodivy prac. Casto vyfukujte

vinitn prostor elektronaradi skrz vetraci otvory suchym tlakovym vduchem bez oleje.

Elektronářadi podrobujte pravidné kontrole stavu a provadějte včas nutné prace udržby nebo oprav.

Zivotnost stroje, akumulatoru a prislustenstv (napr. uhlove hlavy a pracovniho nastroje) je zavisl na zatizeni a vyuzit stroje.

Vyrobky, které príšly do styku s azbestem, nesměji byt prědány do opravy. Azbestem kontaminované vyrobky zlikvidujte podle v dané zemi platnych prědpisu pro likvidaci odpadu s obshem azbestu.

Aktuálni seznam náhradnich dlù tohoto elektrónáradi naleznete na internetu na www.fein.com.

Používejte pouze originální náhradní díly.

Následujíci dily mužete, je-li třeba, vyměnit sami:

pracovn nastroje, akumulator, prislusenstvi

Záruka a ručeni.

Záruka na vyrobek platí podle zákonnych ustanovení zeme uvedeni do provozu. Nad to navic poskytuje firma FEIN záruku podle prohlášeni o záruce vyrobce FEIN.

CE prohláseni platí pouze pro zeme Evropské unie a EFTA (European Free Trade Association) a pouze pro vyrobky, které jsou urcené pro trh EU nebo EFTA. Po uvedeni vyrobku do oběhu na trhu EU ztrác iznačeni UKCA svou platnost.

UKCA prohláseni platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro vyrobky, ktere jsou určené pro britský trh. Po uvedeni vyrobku do oběhu na britském trhu ztrácí označeni CE svou platnost.

Firma FEIN prohlasuje ve vyhradni zodpovednosti, ze tento vyrobek odpovidaprislusnym ustanovenim uvedenym na posledni strane tohoto navodu k obsluze.

Ochrana Životniho prostředí, likvidace.

Obaly, vyrazené elektronáradí a príslušenství dodejte k opětovnému zhodnoceni nepoškozujicímuživotné prostředí.

Akumuláry odevzdejte k rádné likvidaci pouze ve vybitém stavu.

U ne zcela vybitych akumulatoru zaizolujte konektor preventivne proti zkratu pomoci lepici pasky.

Použivané symboly, skratky a pojmy.

Pre Vasu bezpečnost.

POZOR

Precitajte si vsetky Vystrazne upozornenia a bezpečnostnéPokyny.

Špecialne bezpečnostnéPokyny.

Davajte pozor na skryte elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hladacha kovov.

Pri práci ručné elektrické náradie dobre držte.

Krátkodobo możu vznikat velké reakné momenty.

Pravidelne Čistite vetracie otvory ručného elektrického náradia pomocou nejakích nekovovych nastrojov.

Ventilator elektromotora vtahuje do telesa naradia prach. V priade nadmierneho nahromadenia kovoveho prachu to moze sposobit ohrozenie elektrickym prudom.

Akumulátor udriavajte v Čistote a uschovávjte tak,
aby bol chaneny pred vlhkestou a vodou. Znečistené
privody (kontakty) akumulátrora a ručného
elektrického náradia vyčistite suchou a Čistou
handrickou.

Návod na použivanie.

Pri používaní tohto ručného elektrického náradia sa postarajte o to, aby krútiaci moment neprekročil maximánu hodnotu 8 Nm.

Vypnutienaradia

Udrzba a autorizované servisné stredisko.

Pravidelne kontrolujte stav ručného elektrického náradia a zavcasu vykonávajte nevyhnutnu udrzbu a opravu.

Zakonna záruka a záruka vyrobu.

Zakonna zaruka na produkt plati podla zakonnych predpisov v krajine uvedenia do prevadzky. Firma FEIN okrem toho poskytuje zaruku podla vyhlasenia vyrobcu FEIN o zaruke.
